肋骨骨折各种影像学诊断价值及对比分析(1)
肋骨骨折的影像学表现ppt课件
肋骨骨折X线诊断分析
定义
肋骨骨折 costal fracture
在胸部伤中占61%-90%，以肋骨局部微肿疼痛，深呼吸、 咳嗽或喷嚏时疼痛加剧，甚则伛偻难仰，局部压痛明显等 为主要表现的骨折。
Company Logo
间接暴力：如胸部受到前后挤压
断端向外移位，骨折多在肋骨中段，刺伤胸壁软组织， 产生胸壁血肿
价值。一般单纯的软组织伤, 疼痛多在2周内消失或逐渐减
轻,如有骨折, 疼痛时间最少持续1个月以上，此时复查照 片,多有阳性发现。
Company Logo
图2 a 正位片示右侧第8、9肋骨折 图 2 b 同一患者, 5d后复查, 显示右侧第7、8、9肋骨折， 断端有移位
Company Logo
其它原因
椎关节和肋骨横突关节清晰度显示不佳，肋骨互相重叠较多，骨折线
难以确认。
投照条件应用不当
膈下肋骨与上腹部脏器重叠较多或被胸部病变掩盖而影响诊断。 常规胸片摄影法,可显示膈上肋骨,膈下肋骨只能隐约显示, 对膈下肋骨 骨折没有诊断价值。 采用腹平片条件进行摄影,提高膈下肋骨的显示率。
Company Logo
2.胸部其它解剖结构：
肩胛骨、锁骨易掩盖第1-2肋骨的骨折
部分与肋骨重叠交错的肺纹理也对观察肋骨骨折造成干扰，如裂纹骨折， 因外伤时间短、断端尚未分离和交错，并与肺组织重叠，易造成漏诊
Company Logo
投照因素
单体位投照：后前位常规摄片
没有常规三位投照法（正位、斜位、切线位），膈上、膈下肋骨、肋
Company Logo
解剖因素 投照因素 严重或复合损伤 患者自身因素 阅片草率 未及时随访、复查 其它原因
肋骨骨折的影像学表现
❖ 临床压痛点明显, X线当时未发现骨折,嘱患者在 2~ 3周 后复查, 可提高骨折的诊断率。
❖ 受伤部位疼痛持续的时间长短, 对肋骨骨折的诊断有参考 价值。一般单纯的软组织伤, 疼痛多在2周内消失或逐渐 减轻,如有骨折, 疼痛时间最少持续1个月以上，此时复查 照片,多有阳性发现。
精选ppt
精选ppt
xx
肋骨四位相摄影
❖ 胸部的正位
中心线:后前位时对准第四胸椎平行射入,前后位时对准第二胸椎间隙 利用斜射线将横膈稍投向下方，更多显示膈上肋骨
❖ 患侧抬高前后斜位
中心线: 对准第四胸椎通过患侧垂直射入 优势：此体位外展力将肋弓部充分展开，肢体的抬高增加了肢体-胶片的距
离,达到放大摄影的作用。利于显示细小骨折，如无错位的骨折及骨折 线不明显的骨折。
利于观察肋骨的骨质改变 利于观察外伤性和病理性肋骨骨折 利于观察膈下肋骨和心后肋骨
精选ppt
xx 精选ppt
xx
DES的不足：
➢成像环节多, 使引入的噪声相应增大,图像细腻程度降低, 图像 清晰度下降。 ➢两次曝光法成像时, 呼吸、 心跳、 体位移动可产生运动伪影
（1）肋骨腋段最凸处呈轻微水平方向错位，与骨折线相近易混淆，出现“假 骨折”征，见于低位肋骨且呈水平方向 （2）运动伪影与骨折线重叠时,可使骨折线的影像失真、变形
盖了肋骨骨折 ❖ 裂纹骨折在伤后 1~5天内，常因骨折端出血及血肿的包裹
而使骨折端显示不清
精选ppt
xx
阅片草率
❖ 只注意到明显的骨折和单处骨折，忽视隐匿的、 多发的骨折。
❖ 没有按照顺序逐根观察肋骨走行曲度形态的改变， 加上肺纹理重叠，忽视老年入骨质疏松的存在， 使骨折线显示不清。
肋骨骨折的影像学表现医学PPT课件
20
小结
透视下点片能多角度的观察患处,使原本重叠的影
像分离出来,把最佳角度观察到的骨折情况拍摄下
来,准确地显示肋骨骨折的部位、数目、类型及移
位情况。
21
三位摄影法
胸部正位、 肋骨切线位及胸部卧位
优势：观察肋骨骨折情况外, 还可以观察肺实质是否受损伤,有无气胸、
液气胸、 胸腔积液以及纵隔积气等
15
图2 a 正位片示右侧第8、9肋骨折 图 2 b 同一患者, 5d后复查, 显示右侧第7、8、9肋骨折， 断端有移位
16
其它原因
慢性咳嗽导致疲劳性骨折误诊为外伤性骨折
转移瘤所致病理性骨折误诊为外伤性骨折
病理性骨折的骨折线模糊,骨折附近的骨密度减低或有 破坏 外伤性骨折：骨折线较清楚,邻近骨密度正常不同。
使骨折线显示不清。
14
未及时随访、复查
临床压痛点明显, X线当时未发现骨折,嘱患者在 2~ 3周 后复查, 可提高骨折的诊断率。 受伤部位疼痛持续的时间长短, 对肋骨骨折的诊断有参考
价值。一般单纯的软组织伤, 疼ቤተ መጻሕፍቲ ባይዱ多在2周内消失或逐渐
减轻,如有骨折, 疼痛时间最少持续1个月以上，此时复查 照片,多有阳性发现。
17
避免肋骨骨折X线漏诊的相对措施
1
合适的摄片方法
严谨的阅片习惯
2
3
进一步检查
多体位摄片
18
合适的摄片方法
疑似骨折患者：应同时选择后前位及斜位或切线位，可以 拍长时间、低千伏之胸片 高度可疑肋骨骨折：X线片与透视相结合，转位透视可多 角度、多体位动态观察，排除因胸部结构的特殊性及患者
因素导致的漏诊
疑有外伤性气胸：应适当降低条件 疑膈下骨折合并胸腔积液、 肺出血等并发症：应加大条 件或选用滤线器、 高千伏摄影等
肋骨骨折的影像学表现
精选ppt
xx
肋骨骨折的诊断
3
X线诊断
❖ 完全性骨折
贯穿肋骨皮质的骨折线, 断端有或无错位,嵌插、成角。
❖ 不完全性骨折
肋骨单侧皮质断裂、凹陷或隆起,有(无)局限性胸膜反 应及临近软组织水肿。
精选ppt
xx
❖ 肋骨骨折X线诊断注意点：
1.观察肋骨外上缘骨皮质线的走行非常重要。 --正常，走行自然、连续，若有中断，哪怕仅有1mm的移位亦可诊断为 骨折。 --肋骨下缘因有血管神经沟的存在，表现模糊、不整齐，不可作为诊 断依据。 2.正位胸片腋中线处相邻肋骨连线呈平滑的弧线。 若伤侧局部弧线凹陷, 必须高度怀疑骨折可能，加拍斜位片或透视旋 转下观察常会轻松发现骨折。 3.胸部的软组织投影及肺纹理与肋骨的重叠，常造成骨折假象。 透视下旋转观察一般能区分出来。 4.多发肋骨骨折多为相邻发生，间隔出现骨折，应重点观察。
❖直接暴力：
断端向内移位，刺破肋间血管、胸膜和肺，产生血胸和气胸
❖枪弹伤或弹片伤：
粉碎性骨折
精选ppt
xx
肋骨骨折的诊断
1
受伤史
如车祸、打伤、摔伤、弹片伤等
2
临床表现
间接压痛：按压胸廓或肋骨的非骨折部位而出现骨折处疼痛。
直接压痛：直接按压骨折部位而出现压痛（+）或同时听到骨 擦音、手感觉到骨擦感和肋骨异常动度。
xx
图2 a 正位片示右侧第8、9肋骨折 图 2 b 同一患者, 5d后复查, 显示右侧第7、8、9肋骨折， 断端有移位
精选ppt
xx
其它原因
❖ 慢性咳嗽导致疲劳性骨折误诊为外伤性骨折 ❖ 转移瘤所致病理性骨折误诊为外伤性骨折
➢ 病理性骨折的骨折线模糊,骨折附近的骨密度减低或有 破坏
肋骨骨折的影像学表现
线位时最易显示, 平片位难以发现 ❖ 腋缘处骨折：两侧斜位结合,无论骨折的远端向哪侧移位
均可以显示骨折线，注意观察局部有无软组织肿胀 ❖ 根、颈部骨折：健侧前斜位
25
精选ppt
不同骨折部位相应的摄片方式：
❖ 因皮下气肿和肋角变钝多数 由肋骨骨折引起局部出血填 充，在伤后数天渗血吸收后， 方能在X线片上显示折线。
❖ 肋骨骨折症状比较明显而X线 片上无明显骨折征象时必须 进行透视下转动体位检查。
20
精选ppt
小结
❖ 透视下点片能多角度的观察患处,使原本重叠的影 像分离出来,把最佳角度观察到的骨折情况拍摄下 来,准确地显示肋骨骨折的部位、数目、类型及移 位情况。
如肋椎关节、肋软骨钙化连接中断影
2.胸部其它解剖结构：
❖ 肩胛骨、锁骨易掩盖第1-2肋骨的骨折 ❖ 部分与肋骨重叠交错的肺纹理也对观察肋骨骨折造成干扰，如裂纹骨折，
因外伤时间短、断端尚未分离和交错，并与肺组织重叠，易造成漏诊
9
精选ppt
投照因素
❖ 单体位投照：后前位常规摄片
没有常规三位投照法（正位、斜位、切线位），膈上、膈下肋骨、肋 椎关节和肋骨横突关节清晰度显示不佳，肋骨互相重叠较多，骨折线 难以确认。
利于观察肋骨的骨质改变 利于观察外伤性和病理性肋骨骨折 利于观察膈下肋骨和心后肋骨
28
精选ppt
29
精选ppt
DES的不足：
➢成像环节多, 使引入的噪声相应增大,图像细腻程度降低, 图像 清晰度下降。 ➢两次曝光法成像时, 呼吸、 心跳、 体位移动可产生运动伪影
（1）肋骨腋段最凸处呈轻微水平方向错位，与骨折线相近易混淆，出现“假 骨折”征，见于低位肋骨且呈水平方向 （2）运动伪影与骨折线重叠时,可使骨折线的影像失真、变形

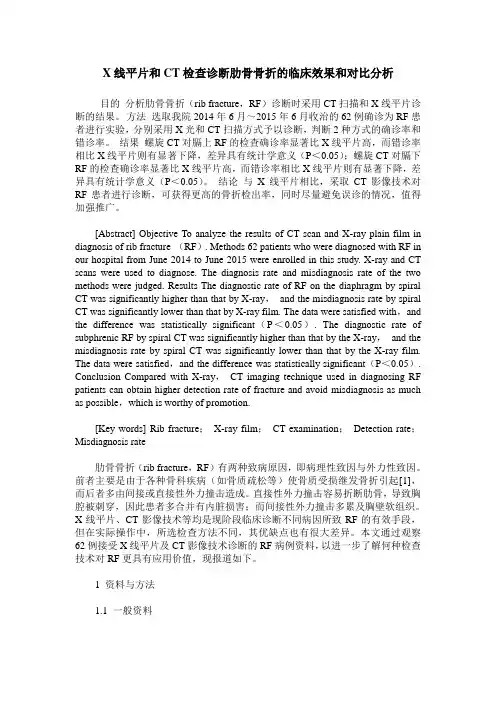

X线平片和CT检查诊断肋骨骨折的临床效果和对比分析
X线平片和CT检查诊断肋骨骨折的临床效果和对比分析目的分析肋骨骨折（rib fracture，RF）诊断时采用CT扫描和X线平片诊断的结果。
方法选取我院2014年6月～2015年6月收治的62例确诊为RF患者进行实验，分别采用X光和CT扫描方式予以诊断，判断2种方式的确诊率和错诊率。
结果螺旋CT对膈上RF的检查确诊率显著比X线平片高，而错诊率相比X线平片则有显著下降，差异具有统计学意义（P＜0.05）；螺旋CT对膈下RF的检查确诊率显著比X线平片高，而错诊率相比X线平片则有显著下降，差异具有统计学意义（P＜0.05）。
结论与X线平片相比，采取CT影像技术对RF患者进行诊断，可获得更高的骨折检出率，同时尽量避免误诊的情况，值得加强推广。
[Abstract] Objective To analyze the results of CT scan and X-ray plain film in diagnosis of rib fracture （RF）. Methods 62 patients who were diagnosed with RF in our hospital from June 2014 to June 2015 were enrolled in this study. X-ray and CT scans were used to diagnose. The diagnosis rate and misdiagnosis rate of the two methods were judged. Results The diagnostic rate of RF on the diaphragm by spiral CT was significantly higher than that by X-ray，and the misdiagnosis rate by spiral CT was significantly lower than that by X-ray film. The data were satisfied with，and the difference was statistically significant（P＜0.05）. The diagnostic rate of subphrenic RF by spiral CT was significantly higher than that by the X-ray，and the misdiagnosis rate by spiral CT was significantly lower than that by the X-ray film. The data were satisfied，and the difference was statistically significant（P＜0.05）. Conclusion Compared with X-ray，CT imaging technique used in diagnosing RF patients can obtain higher detection rate of fracture and avoid misdiagnosis as much as possible，which is worthy of promotion.[Key words] Rib fracture；X-ray film；CT examination；Detection rate；Misdiagnosis rate肋骨骨折（rib fracture，RF）有两种致病原因，即病理性致因与外力性致因。
肋骨骨折的影像学表现
28
精选ppt
29
精选ppt
DES的不足：
➢成像环节多, 使引入的噪声相应增大,图像细腻程度降低, 图像 清晰度下降。 ➢两次曝光法成像时, 呼吸、 心跳、 体位移动可产生运动伪影
（1）肋骨腋段最凸处呈轻微水平方向错位，与骨折线相近易混淆，出现“假 骨折”征，见于低位肋骨且呈水平方向 （2）运动伪影与骨折线重叠时,可使骨折线的影像失真、变形
21
精选ppt
三位摄影法
胸部正位、 肋骨切线位及胸部卧位
❖优势：观察肋骨骨折情况外, 还可以观察肺实质是否受损伤,有无气胸、 液气胸、 胸腔积液以及纵隔积气等 ❖劣势：不利于观察膈下肋骨及靠近膈上的肋骨,肋骨腋段骨折误诊率高 ❖补救措施： （1）利用遥控X线机旋转病人并进行有针对性点摄切线位片，适合肋骨 腋段外伤的病人 （2）不同的摄影条件下选择膈上肋骨与膈下肋骨拍片,提高X线片清晰度
❖ 注重肋骨骨折间接征象：
腋部骨折, 因周围软组织肿胀, 常规照片可见内侧胸膜密度增高、增厚， 常伴胸水、肺挫伤、气胸、皮下气肿等，应高度怀疑骨折可能
❖ 局部症状较重、压痛明显甚至触及凹陷或骨擦音
即使X线检查无阳性发现也应考虑到肋骨骨折可能
27
精选pபைடு நூலகம்t
进一步检查（1）
双能量减影 ( dual energy subtraction , DES)是 DR 成像中一种高级应用技术。对胸部减影后仅存留胸廓骨组织 像, 使胸部骨性轮廊更加清晰。 ❖DES的优势：
下肋骨骨折对肝脾的损伤范围及程度诊断明确 • 显示肋软骨的断层影像
31
精选ppt
LOGO
肋骨骨折的影像学表现
❖ 注重肋骨骨折间接征象：
腋部骨折, 因周围软组织肿胀, 常规照片可见内侧胸膜密度增高、增厚， 常伴胸水、肺挫伤、气胸、皮下气肿等，应高度怀疑骨折可能
❖ 局部症状较重、压痛明显甚至触及凹陷或骨擦音
Company Logo
图2 a 正位片示右侧第 8、9肋骨折
图 2 b 同一患者, 5d后 复查, 显示右侧第7、8、 9肋骨折， 断端有移 位
Company Logo
其它原因
慢性咳嗽导致疲劳性骨折误诊为外伤性骨折 转移瘤所致病理性骨折误诊为外伤性骨折
○ 病理性骨折的骨折线模糊,骨折附近的骨密度减低或 有 破坏
严谨的阅片习惯 即使X线检查无阳性发现也应考虑到肋骨骨折可能
Company Logo
,
DES
subtraction , DES) DR
骨利 骨利 利
加组对成 双 进
于 骨于 于
清织胸像 能
观 折观 观 的 晰像部中 量
察 膈 下 肋 骨 和 心 后 肋
察 外 伤 性 和 病 理 性 肋
察 肋 骨 的 骨 质 改 变
疑有外伤性气胸：应适当降低条件 疑膈下骨折合并胸腔积液、 肺出血等并发症：应加大条件或选用滤
线器、 高千伏摄影等
Company Logo
以体征明显的部分为中心，摄取切线位片或透视下局部点片， 尤其在正位片伴有皮下气肿或伤则肋角度钝，应加照切线位 片。
因皮下气肿和肋角变钝多数由肋骨骨折引起局部出血填充， 在伤后数天渗血吸收后，方能在X线片上显示折线。
两侧后肋及前肋的大部分：全胸正位片
肋骨骨折的影像学表现
xx
图2 a 正位片示右侧第8、9肋骨折 图 2 b 同一患者, 5d后复查, 显示右侧第7、8、9肋骨折， 断端有移位
精选ppt
xx
其它原因
❖ 慢性咳嗽导致疲劳性骨折误诊为外伤性骨折 ❖ 转移瘤所致病理性骨折误诊为外伤性骨折
➢ 病理性骨折的骨折线模糊,骨折附近的骨密度减低或有 破坏
➢ 外伤性骨折：骨折线较清楚,邻近骨密度正常不同。
精选ppt
xx
三位摄影法
胸部正位、 肋骨切线位及胸部卧位
❖优势：观察肋骨骨折情况外, 还可以观察肺实质是否受损伤,有无气胸、 液气胸、 胸腔积液以及纵隔积气等 ❖劣势：不利于观察膈下肋骨及靠近膈上的肋骨,肋骨腋段骨折误诊率高 ❖补救措施： （1）利用遥控X线机旋转病人并进行有针对性点摄切线位片，适合肋骨 腋段外伤的病人 （2）不同的摄影条件下选择膈上肋骨与膈下肋骨拍片,提高X线片清晰度
精选ppt
xx
肋骨骨折的诊断
3
X线诊断
❖ 完全性骨折
贯穿肋骨皮质的骨折线, 断端有或无错位,嵌插、成角。
❖ 不完全性骨折
肋骨单侧皮质断裂、凹陷或隆起,有(无)局限性胸膜反 应及临近软组织水肿。
精选ppt
xx
❖ 肋骨骨折X线诊断注意点：
1.观察肋骨外上缘骨皮质线的走行非常重要。 --正常，走行自然、连续，若有中断，哪怕仅有1mm的移位亦可诊断为 骨折。 --肋骨下缘因有血管神经沟的存在，表现模糊、不整齐，不可作为诊 断依据。 2.正位胸片腋中线处相邻肋骨连线呈平滑的弧线。 若伤侧局部弧线凹陷, 必须高度怀疑骨折可能，加拍斜位片或透视旋 转下观察常会轻松发现骨折。 3.胸部的软组织投影及肺纹理与肋骨的重叠，常造成骨折假象。 透视下旋转观察一般能区分出来。 4.多发肋骨骨折多为相邻发生，间隔出现骨折，应重点观察。
肋骨骨折的影像学表现
肋骨骨折的影像学表现
图2 a 正位片示右侧第8、9肋骨折 图 2 b 同一患者, 5d后复查, 显示右侧第7、8、9肋骨折， 断端有移位
肋骨骨折的影像学表现
其它原因
❖ 慢性咳嗽导致疲劳性骨折误诊为外伤性骨折 ❖ 转移瘤所致病理性骨折误诊为外伤性骨折
➢ 病理性骨折的骨折线模糊,骨折附近的骨密度减低或有 破坏
未及时随访、复查
❖ 临床压痛点明显, X线当时未发现骨折,嘱患者在 2~ 3周 后复查, 可提高骨折的诊断率。
❖ 受伤部位疼痛持续的时间长短, 对肋骨骨折的诊断有参考 价值。一般单纯的软组织伤, 疼痛多在2周内消失或逐渐 减轻,如有骨折, 疼痛时间最少持续1个月以上，此时复查 照片,多有阳性发现。
肋骨骨折的影像学表现
严重或复合损伤
❖ 肋骨骨折合并症如皮下气肿、气胸、肺出血、胸腔积液等 常掩盖骨折端造成漏诊，易忽视肋骨骨折数目
❖ 严重损伤时摄片位置受影响，骨折线显示不清 ❖ 很多重伤或意识障碍患者，不能配合屏气产生呼吸运动伪
影，细微骨折线不易被发现
肋骨骨折的影像学表现
患者自身因素
❖ 肺气肿、骨质疏松、肥胖等可使曝光条件不足或过度 ❖ 胸部其他疾病如大量胸水、皮下气肿、胸廓先天畸形等掩
如肋椎关节、肋软骨钙化连接中断影
2.胸部其它解剖结构：
❖ 肩胛骨、锁骨易掩盖第1-2肋骨的骨折 ❖ 部分与肋骨重叠交错的肺纹理也对观察肋骨骨折造成干扰，如裂纹骨折，
因外伤时间短、断端尚未分离和交错，并与肺组织重叠，易造成漏诊
肋骨骨折的影像学表现
投照因素
❖ 单体位投照：后前位常规摄片
没有常规三位投照法（正位、斜位、切线位），膈上、膈下肋骨、肋 椎关节和肋骨横突关节清晰度显示不佳，肋骨互相重叠较多，骨折线 难以确认。
肋骨骨折ct标准
肋骨骨折ct标准
肋骨骨折的CT诊断标准如下：
1. 典型的肋骨骨折的直接征象在CT上表现为线性低密度影贯穿肋骨的内、外侧骨皮质，肋骨的两断端可能有移位、嵌插、成角的现象。
其间接征象可能包括肋骨周围的软组织肿胀和皮下气肿，也可能有肺部损伤和液气胸。
2. 粉碎性肋骨骨折的CT表现为有大于2个以上的碎骨片，其周围软组织可能有肿胀，并伴有积气。
3. 不全性肋骨骨折在CT上通常表现为肋骨内侧骨皮质凹陷或断裂，也可能会看到肋骨外侧骨皮质隆起。
对于这种不完全的骨折，有时需要结合胸部外伤史以及是否有周围软组织肿胀来进行诊断。
4. 肋骨骨折在胸部轴位CT图像中的定位诊断可以通过肋骨与胸椎椎体的固定解剖关系来进行，即肋骨的肋颈、肋结节与相应的胸椎椎体、椎弓根及胸椎椎体两侧的横突在轴位切面方向上始终处于同一水平面内。
5. 轻微的或仅发生不完全骨折、肋骨骨裂的情况，在X片上可能无法观测到有明显的骨折现象，这时就要进行肋骨CT加二维、三维重建来明确细微骨折。
进行肋骨CT检查时首先要看二维重建片，在二维重建片上可以发现肋骨骨折的细微改变，同时可以结合三维重建图像来明确是第几根肋骨发生骨折，明确是前肋骨折还是后肋骨折。
以上信息仅供参考，如有身体不适，建议及时就医。
肋骨骨折的影像学表现
整理课件
xx
肋骨骨折的诊断
3
X线诊断
❖ 完全性骨折
贯穿肋骨皮质的骨折线, 断端有或无错位,嵌插、成角。
❖ 不完全性骨折
肋骨单侧皮质断裂、凹陷或隆起,有(无)局限性胸膜反 应及临近软组织水肿。
整理课件
xx
❖ 肋骨骨折X线诊断注意点：
1.观察肋骨外上缘骨皮质线的走行非常重要。 --正常，走行自然、连续，若有中断，哪怕仅有1mm的移位亦可诊断为 骨折。 --肋骨下缘因有血管神经沟的存在，表现模糊、不整齐，不可作为诊 断依据。 2.正位胸片腋中线处相邻肋骨连线呈平滑的弧线。 若伤侧局部弧线凹陷, 必须高度怀疑骨折可能，加拍斜位片或透视旋 转下观察常会轻松发现骨折。 3.胸部的软组织投影及肺纹理与肋骨的重叠，常造成骨折假象。 透视下旋转观察一般能区分出来。 4.多发肋骨骨折多为相邻发生，间隔出现骨折，应重点观察。
整理课件
肋骨骨折X线 漏误诊原因
解剖因素 投照因素 严重或复合损伤 患者自身因素 阅片草率
未及时随访、复查 其它原因
整理课件
xx
解剖因素
1.肋骨自身解剖因素：
❖ 肋骨从后上向前下呈螺旋形弯曲走行,摄片时大部分肋骨未能贴近胶片 ❖ 腋线处肋骨相互重叠明显 ❖ 肋软骨与骨连接处结构不规则;肋骨较薄，缺乏对比，易漏诊细微骨折，
件或选用滤线器、 高千伏摄影等
整理课件
图1 立位胸片，未见明确骨折； 图2 同一患者，透视点片示左侧第 11后肋骨折。
xx
❖ 以体征明显的部分为中心， 摄取切线位片或透视下局部 点片，尤其在正位片伴有皮 下气肿或伤则肋角度钝，应 加照切线位片。
❖ 因皮下气肿和肋角变钝多数 由肋骨骨折引起局部出血填 充，在伤后数天渗血吸收后， 方能在X线片上显示折线。
