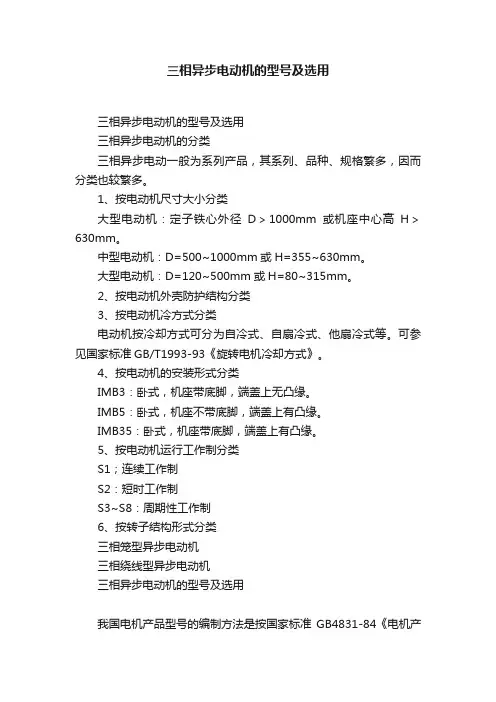

三相异步电动机的型号及选用

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

三相异步电动机的分类

三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。

1、按电动机尺寸大小分类

大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。

中型电动机：D=500~1000mm或H=355~630mm。

大型电动机：D=120~500mm或H=80~315mm。

2、按电动机外壳防护结构分类

3、按电动机冷方式分类

电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。可参见国家标准GB/T199 3-93《旋转电机冷却方式》。

4、按电动机的安装形式分类

IMB3：卧式，机座带底脚，端盖上无凸缘。

IMB5：卧式，机座不带底脚，端盖上有凸缘。

IMB35：卧式，机座带底脚，端盖上有凸缘。

5、按电动机运行工作制分类

S1；连续工作制

S2：短时工作制

S3~S8：周期性工作制

6、按转子结构形式分类

三相笼型异步电动机

三相绕线型异步电动机

三相异步电动机的型号及选用

我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。

1 产品（类型）代号

CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机

产品代号 Y T TF Z ZF QF SF C Q F H

2 特殊环境代号

使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用

汉语拼音字母 T TH TA G H W F

产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。

下面为两个产品举例：

（1）三相异步电动机

Y2－－-132M－－-4 规格代号，中心高132mm，M中机座，4极

产品代号，异步电动机，第二次改型设计

（2）户外防腐型三相异步电动机

Y－－-100L2－－-4－－-WF1 特殊环境代号，W户外用，F化工防腐用，1中等防腐

规格代号，中心高100，长机座第二铁心长度，4极

产品代号，异步电动机

3 常用三相异步电动机产品型号、结构特点及应用场合

序号名称型号机座号与功率范围结构特点应用场合

1 小型三相异步电动机（封闭式） Y2

(IP55) Y(IP44)

JO2

JO H80~355

0.75~315KW 外壳为封闭式，可防止灰尘、水滴浸入。Y2为F级绝缘，Y为B级绝缘，JO2为E级绝缘用于无特殊要求的各种机械设备,如:金属切削机床、水泵、鼓风机、运输机械等

2 小型三项异步电动机（防护式） Y

(IP23) J2.J H160~315

11~250KW 外壳为防护式，能防止直径大于12mm的杂物或水滴与垂直线成60°角进入电动机适用于运行时间长、负荷率较高的各种机械设备

3 高效三相异步电动机 YX

(IP44) H100~280

1.5~90KW 用冷轧硅钢片及新工艺降低电动机损耗，效率较Y基本系列平均高3% 适用于重载启动的场合,如起重设备、卷扬机、压缩机、泵类等

4 绕线型三相异步电动机 YR(IP44)

JR2 H132~280

4~75KW 转子为绕线型，可通过转子外接电阻获得大的启动转矩及在一定范围内分级调节电动机转速

5 变频多速三相异步电动机 YD

(IP44) JDO2 H80~280

0.55~90KW 在Y基本系列上派生，利用多套定子绕组接法来达到电动机的变速适合于万能、组合、专用切削机床及需多级调速的传动机构

6 高转差率三相异步电动机 YH

(IP44) JHO2 H80~280

0.55~90KW 在Y系列上派生，用转子深槽及高电阻率转子导体结构、堵转转矩大，转差率高，堵转电流小，机械特性软，能承受冲击负载用于传动飞轮力矩较大及不均匀冲击负载，如锤击机、剪切机、冲压机、锻冶机等

7 电磁调速三相异步电动机 YCT JZT H112~335

0.55~90KW 由Y系列电动机与电磁离合器组合而成。为恒转矩无级调速电动机用于恒转速无级调速场合，尤适用于风机、水泵等负载

8 电磁制动三相异步电动机 YEJ H80~225

0.55~45KW 在Y系列电动机一端加直流圆盘制动器组合而成，能快速停止，正确定位用于升降机械、运输、包装、建筑、食品、木工机械等

9 增安型三相异步电动机 YA JAO2 H80~280

0.55~75KW 在Y基本系列上对结构及防护上加强措施适用于有爆炸危险的场合

10 隔爆型三相异步电动机 YB BJO2 H80~315

0.55~220KW 在Y基本系列上派生，按隔爆标准规定生产用于煤矿及有可燃性气体的工厂

11 户外型三相异步电动机 Y-W JO2-W H80~315

0.55~160KW 在Y基本系列上派生，采取加强结构密封和材料、工艺防腐措施。Y-W用于户外机械，Y-F用于有化学腐蚀介质的机械，Y-WF用于户外有化学腐蚀的各种机械用于石油、化工、化肥、制药、印染等企业用水泵、油泵、鼓风机、排风扇等机械设备上

12 防护型三相异步电动机 Y-F JO2-F

13 户外防腐型三相异步电动机 Y-WF JO2-WF

14 船用三相异步电动机 Y-H JO2-H H80~315

0.55~220KW 在Y基本系列上派生，按船上使用特点制造用于海洋、江河船舶上的各种机械，如泵、通风机、分离器、液压机械等
