GB50236-2011《现场设备、工业管道焊接工程施工规范》解 析 题 纲
现场设备、工业管道焊接工程施工规范 讲义
7.2.7 坡口形式和尺寸宜符合本规范附录 C 表 C.0.1 － 1 、表 C.0.1 － 2 和现行国家标准《气焊、 焊条电弧焊、气体保护焊和高能束焊的推荐坡 口》GB/T 985.1、《埋弧焊的推荐坡口》GB/T 985.2、《复合钢的推荐坡口》GB/T 985.4的规 定。 7.2.8 不等厚对接焊件组对时，薄件端面应位 于厚件端面之内。当内壁错边量大于本规范第 7.2.4条、第7.2.5条规定或外壁错边量大于3㎜ 时，应按(图7.2.8)进行加工修整。
6.0.10 基本知识考试或操作技能评定结果不合 格的焊工，允许在三个月内补考一次。其中弯 曲试验，若有一个试样不合格，则不允许复做， 本次补考评为不合格。补考仍然不合格者，应 经再次培训后方可重新考试。 6.0.11 焊工考试合格项目的有效期限为 3 年， 并应符合下列规定： 1 企业应建立焊工焊接档案，内容应包括焊 工焊绩、焊缝质量检验结果、焊接质量事故等， 作为对焊工考核的证明资料。
GB50236—2011
现场设备、工业管道 焊接工程施工规范
中国工程建设标准化协会化工分会 2011-9
5、焊接工艺评定 6、焊接技能评定 7、碳素钢及合金钢的焊接 8、铝及铝合金焊接 9、铜及铜合金焊接 10、钛及钛合金焊接
5、焊接工艺评定
5.0.1 在掌握材料的焊接性能后，必须在工程 焊接前进行焊接工艺评定。 5.0.2 焊接工艺评定应按现行行业标准《承压 设备焊接工艺评定》NB/T47014 的规定进行。 5.0.3 焊接工艺评定前，应根据金属材料的焊 接性能，按照设计文件和制造安装工艺拟定 焊接工艺预规程。 5.0.4 焊接工艺评定使用的材料应符合本规范 第4章的规定。

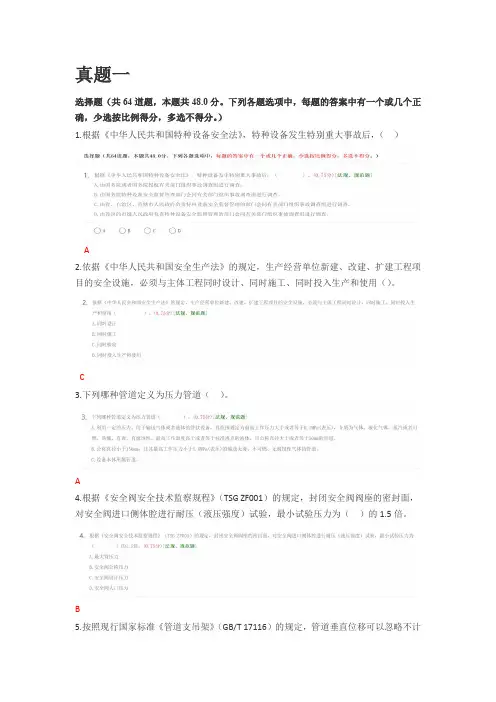

压力管道设计与审批人员考试题电子版真题1
真题一选择题（共64道题，本题共48.0分。
下列各题选项中，每题的答案中有一个或几个正确，少选按比例得分，多选不得分。
）1.根据《中华人民共和国特种设备安全法》，特种设备发生特别重大事故后，（）A2.依据《中华人民共和国安全生产法》的规定，生产经营单位新建、改建、扩建工程项目的安全设施，必须与主体工程同时设计、同时施工、同时投入生产和使用（）。
C3.下列哪种管道定义为压力管道（）。
A4.根据《安全阀安全技术监察规程》（TSG ZF001）的规定，封闭安全阀阀座的密封面，对安全阀进口侧体腔进行耐压（液压强度）试验，最小试验压力为（）的1.5倍。
B5.按照现行国家标准《管道支吊架》（GB/T 17116）的规定，管道垂直位移可以忽略不计或限制管道垂直位移不会对连接设备和管道产生有害荷载时，对于从下部支承的管线可采用刚性（）或横梁结构。
D6.现行国家标准《爆炸危险环境电力装置设计规范》GB 50058的规定，阀门危险区域的划分中，位于通风良好而未封闭的区域内的截断阀和（）周围的区域可不分类。
C7.按照现行国家标准《管道支吊架》（GB/T 17116）的规定，在管道支吊架设计时，应计入管道输送介质的重力，若管道输送介质较轻，则计入（）时的介质策略荷载。
BC8.指出下图的管架形式；D 管道支吊架9.指出下图的管架形式；C管道支吊架10.GB/T 8923.1-2011《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》规定的（）级钢材表面锈蚀等级，是指：已发生锈蚀，并且氧化皮已开始剥落的钢材表面。
B11.按照现行国家标准《设备及管道绝热技术通则》（GB/T 4272）的规定，要求防潮层材料（），防水、防潮能力强。
A12.按照国家现行标准《承压设备无损检测》（NB/T 47013）的规定，除非另有规定，射线检测应在焊后进行。
对有延迟裂纹倾向的材料，至少应在焊接完成后（）进行射线检测。
GB50236-2011《现场设备、工业管道焊接工程施工规范》解-析-题-纲解读
GB50236-2011《现场设备、工业管道焊接工程施工规范》解析题纲一.规范概况及适用范围：1) 演变情况：化工系统相关焊接规范规程，至1982年发布实施GBJ 236-1982→到1998年发布实施GB 50236-1998→到2010年公布实施新版GB 50236-2011《现场设备、工业管道焊接工程施工规范》与GB 50683-2011《现场设备、工业管道焊接工程施工质量验收规范》，由施工、质量验收合二而一的规范，变革为验评分离的规范特点。
2)使用要求：GB 50236-2011与GB 50683-2011配套使用；A.现场设备：包括容器、贮罐、料仓等现场设备；压力容器和常压容器等现场设备。
a.属于压力容器监控的：执行TSG R0004-2009；b.不属于压力容器监控的：①属于常压容器规范监管；②属于专项标准规范监管。
B.工业管道：包括GB 50235-2011中GC1、GC2、GC3级管道；其中包含：①管道工作压力＜0.1Mpa的管道；②管道公称直径≤25mm的管道；③管道介质工作温度低于其沸点温度的无毒、非可燃介质的管道；工业管道（其中属于压力管道界定的）应符合TSG D3001-2009中GC1级、GC2级、GC3级压力管道和GD1级和GD2级压力管道分级规定及TSG D0001-2009的规定要求进行监控；不属于压力管道监控的按GB 50235-2010规定控制。
3)GB 50236-2011与GB/T20801--2006的区别a. 压力管道应符合并满足TSG D0001-2009、GB/T20801-2006的规定要求；b. 现场设备和管道的焊接工程施工符合并满足GB50236-2011的相关要求。
c. 新版GB50236-特点与GB50236-1998对比分析要点：*****。
4）本规范适用于七类钢种的现场设备和管道焊接工程施工但对下列内容未尽表达a.如何进行焊评？（这在JB/T4708-201X中规定）；b. 焊工如何考试？（详细要求在TSG Z6002-2010中规定）；c. 焊接过程各环节质量检验与验收？在GB50683-2011《现场设备工业管道焊接工程施工质量验收规范》中规定。
《现场设备、工业管道焊接工程施工及验收规范》GB 50236—98
《现场设备、工业管道焊接工程施工及验收规范》GB 50236—982．0．2焊接人员及其职责应符合下列规定：2．0．2．1 焊接技术人员应由具中专及以上专业学历、有1年以上焊接生产实践的人员担任。
焊接技术人员应负责焊接工艺评定，编制焊接作业指导书和焊接技术措施，指导焊接作业，参与焊接质量管理，处理焊接技术问题，整理焊接技术资料。
2．0．2．2 焊接质检人员应由相当于中专及以上文化水平、有一定的焊接经验和技术水平的人员担任。
焊接质检人员应对现场焊接作业进行全面检查和控制，负责确定焊缝检测部位，评定焊接质量，签发检查文件，参与焊接技术措施的审定。
2．0．2．3 无损探伤人员应由国家授权的专业考核机构考核合格的人员担任，并应按考核合格项目及权限，从事焊接检测和审核工作。
无损探伤人员应根据焊接质检人员确定的受检部位进行检验，评定焊缝质量，签发检验报告，对外观不符合检验要求的焊缝应拒绝检验。
2．0．2．4 焊工必须按本规范第5章的规定进行考试，合格后方可上岗施焊。
焊工应按规定的焊接作业指导书及焊接技术措施进行施焊，当遇到工况条件与焊接作业指导书及焊接技术措施的要求不符合时，应拒绝施焊。
2．0．2．5 焊接热处理人员应经专业培训。
焊接热处理人员应按规范、焊接作业指导书及设计文件中的有关规定进行焊缝热处理工作。
2．0．3 施工单位应具备下列条件：2．0．3．1 施工单位应建立焊接质量管理体系，并应有符合第2．0．2条规定的焊接技术人员、焊接质检人员、无损探伤人员、焊工和焊接热处理人员。
2．0．3．2 施工单位的焊接工装设备、检验试验手段，应满足相应焊接工程项目的技术要求。
2．0．3．3 在焊工考试和工程施焊前，施工单位应具有相应项目的焊接工艺评定。
2．0．4施焊环境应符合下列规定：2．0．4．1 焊接的环境温度应能保证焊件焊接所需的足够温度和焊工技能不受影响。
2．0．4．2 焊接时的风速不应超过下列规定，当超过规定时，应有防风设施。
GB50236《《现场设备、工业管道焊接工程施工质量验收规范_》
GB50236《现场设备、工业管道焊接工程施工质量验收规范 》
1.0.3 本规范适用的焊接方法包括气焊、焊条电弧焊、埋弧焊、钨极惰 性气体保护电弧焊、熔化极气体保护电弧焊、自保护药芯焊丝电弧焊、 气电立焊和螺柱焊。
释义：本规范适用的焊接方法仅是熔化焊部分，本次修订增加了自保护 药芯焊丝电弧焊、气电立焊和螺柱焊方法。根据《焊接及相关工艺方法 代号》GB/T5185-2005的分类，焊条电弧焊、埋弧焊、钨极惰性气体保护 电弧焊（TIG，如钨极氩弧焊）、熔化极气体保护电弧焊、自保护药芯焊 丝电弧焊均属于电弧焊的范畴。
GB50236《现场设备、工业管道焊接工程施工质量验收规范 》
2 术语 2.0.1 现场设备 field equipment 在工程建设施工现场制造或安装的设备。 2.0.2 焊接责任人员 welding responsible personnel 通过培训、教育或实践获得一定焊接专业知识，其能力得到认可
规定”或“应按……执行”。
GB50236《现场设备、工业管道焊接工程施工质量验收规范 》
目 次 1 总则 2 术语 3 基本规定 4 材料 5 焊接工艺评定 6 焊接技能评定 7 碳素钢及合金钢的焊接 7.1 一般规定 7.2 焊前准备 7.3 焊接工艺要求 7.4 焊前预热及焊后热处理 8 铝及铝合金的焊接 8.1 一般规定 8.2 焊前准备 8.3 焊接工艺要求

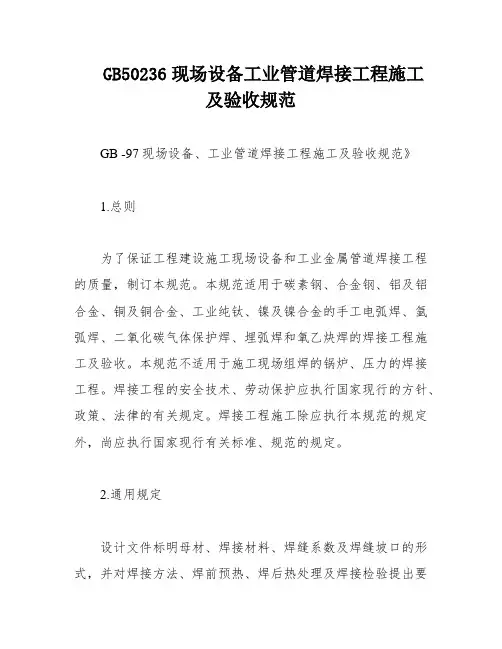

GB50236现场设备工业管道焊接工程施工及验收规范
GB50236现场设备工业管道焊接工程施工及验收规范GB -97现场设备、工业管道焊接工程施工及验收规范》1.总则为了保证工程建设施工现场设备和工业金属管道焊接工程的质量，制订本规范。
本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收。
本规范不适用于施工现场组焊的锅炉、压力的焊接工程。
焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律的有关规定。
焊接工程施工除应执行本规范的规定外，尚应执行国家现行有关标准、规范的规定。
2.通用规定设计文件标明母材、焊接材料、焊缝系数及焊缝坡口的形式，并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求。
施工单位应具备符合规定的焊接技术人员、焊接质检人员、无损探伤人员、焊工和焊接热处理人员。
焊接人员及其职责应符合规定，包括焊接技术人员、焊接质检人员、无损探伤人员、焊工和焊接热处理人员。
其中，焊接技术人员应由中专及以上专业学历、有1年以上焊接生产实践的人员担任，负责焊接工艺评定、编制焊接作业指导书和焊接技术措施、指导焊接作业、参与焊接质量管理、处理焊接技术问题、整理焊接技术资料。
焊接质检人员应由相当于中专及以上文化水平、有一定的焊接经验和技术水平的人员担任，负责对现场焊接作业进行全面检查和控制、确定焊缝检测部位、评定焊接质量、签发检查文件、参与焊接技术措施的审定。
无损探伤人员应由国家授权的专业考核机构考核合格的人员担任，并应按考核合格项目及权限，从事焊接检测和审核工作，根据焊接质检人员确定的受检部位进行检验、评定焊缝质量、签发检验报告，对外观不符合检验要求的焊缝应拒绝检验。
焊工必须按规定的焊接作业指导书主焊接技术措施进行施焊，当遇至工况条件与焊接作业指导书及焊接技术措施的要求不符合时，应拒绝施焊。
焊接热处理人员应经专业培训，按规范、焊接作业指导书及设计文件中的有关规定进行焊缝热处理工作。
GB50236现场设备工业管道焊接工程施工及验收规范
GB 50236-97 现场设备、工业管道焊接工程施工及验收规范1 总则1.0.1 为了保证工程建设施工现场设备和工业金属管道焊接工程的质量，制订本规范。
1.0.2 本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收。
1.0.3 本规范不适用于施工现场组焊的锅炉、压力容器的焊接工程。
1.0.4 焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律的有关规定。
1.0.5 焊接工程施工除应执行本规范的规定外，尚应执行国家现行有关标准、规范的规定。
2 通用规定2.0.1 设计文件标明母材、焊接材料、焊缝系数及焊缝坡口的形式，并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求。
2.0.2 焊接人员及其职责应符合下列规定：2.0.2.1 焊接技术人员应由中专及以上专业学历,有1年以上焊接生产实践的人员担任。
焊接技术人员应负责焊接工艺评定，编制焊接作业指导书和焊接技术措施，指导焊接作业，参与焊接质量管理，处理焊接技术问题，整理焊接技术资料。
2.0.2.2 焊接质检人员应由相当于中专及以上文化水平,有一定的焊接经验和技术水平的人员担任。
焊接质检人员应对现场焊接作业进行全面检查和控制,负责确定焊缝检测部位,评定焊接质量,签发检查文件,参与焊接技术措施的审定。
2.0.2.3 无损探伤人员应由国家授权的专业考核机构考核合格的人员担任,并应按考核合格项目及权限,从事烛接检测和审核工作。
无损探伤人员应根据焊接质检人员确定的受检部位进行检验,评定焊缝质量,签发检验报告,对外观不符合检验要求的焊缝应拒绝检验。
2.0.2.4 焊工必须按本规范第5章的规定进行考试，合格后方可上岗施焊。
焊工应按规定的焊接作业指导书主焊接技术措施进行施焊，当遇至工况条件与焊接作业指导书及焊接技术措施的要求不符合时，应拒绝施焊。
2.0.2.5 焊接热处理人员应经专业培训。
GB50236-2011《现场设备、工业管道焊接工程施工规范》解 析 题 纲
GB50236-2011《现场设备、工业管道焊接工程施工规范》解析题纲一.规范概况及适用范围：1) 演变情况：化工系统相关焊接规范规程，至1982年发布实施GBJ 236-1982→到1998年发布实施GB 50236-1998→到2010年公布实施新版GB 50236-2011《现场设备、工业管道焊接工程施工规范》与GB 50683-2011《现场设备、工业管道焊接工程施工质量验收规范》，由施工、质量验收合二而一的规范，变革为验评分离的规范特点。
2)使用要求：GB 50236-2011与GB 50683-2011配套使用；A.现场设备：包括容器、贮罐、料仓等现场设备；压力容器和常压容器等现场设备。
a.属于压力容器监控的：执行TSG R0004-2009；b.不属于压力容器监控的：①属于常压容器规范监管；②属于专项标准规范监管。
B.工业管道：包括GB 50235-2011中GC1、GC2、GC3级管道；其中包含：①管道工作压力＜0.1Mpa的管道；②管道公称直径≤25mm的管道；③管道介质工作温度低于其沸点温度的无毒、非可燃介质的管道；工业管道（其中属于压力管道界定的）应符合TSG D3001-2009中GC1级、GC2级、GC3级压力管道和GD1级和GD2级压力管道分级规定及TSG D0001-2009的规定要求进行监控；不属于压力管道监控的按GB 50235-2010规定控制。
3)GB 50236-2011与GB/T20801--2006的区别a. 压力管道应符合并满足TSG D0001-2009、GB/T20801-2006的规定要求；b. 现场设备和管道的焊接工程施工符合并满足GB50236-2011的相关要求。
c. 新版GB50236-特点与GB50236-1998对比分析要点：*****。
4）本规范适用于七类钢种的现场设备和管道焊接工程施工但对下列内容未尽表达a.如何进行焊评？（这在JB/T4708-201X中规定）；b. 焊工如何考试？（详细要求在TSG Z6002-2010中规定）；c. 焊接过程各环节质量检验与验收？在GB50683-2011《现场设备工业管道焊接工程施工质量验收规范》中规定。
GB50236-2011 解析提纲
用、回收制度，应符合 JB/T3223-1996
的 规 定 ， 有 效 期 内 使 用 （ 执 行 GB/T
20801-2006 的规定）；
4.6 焊丝应除油、除污、清洗，表面
洁净，尤为重要。
对焊材的复验仅在设计和供货
协议要求时进行。
4.7 焊接材料使用有效期的规定。
5、焊接工艺评定
1）哪些焊接接头要做工艺评定？
新版 GB50236-2011《现场设备、工业管 道焊接工程施工规范》解 析 题 纲
一.规范概况及适用范围： 1) 演变情况： 化工系统相关焊接规范规程，至 1982
年发布实施 GBJ 236-1982→到 1998 年发 布实施 GB 50236-1998→到 2011 年公布 实施新版 GB 50236-2011《现场设备、工 业 管 道 焊 接 工 程 施 工 规 范 》 与 GB 50683-2011《现场设备、工业管道焊接 工程施工质量验收规范》，
2）焊接工艺评定何时进行；
3）焊接工艺评定的现行有效标准；
4）焊接工艺评定的准备要求； 5）焊接工艺评定的记录、检验与试 验要求；
6）焊接工艺评定存档资料： 焊评报告；
焊接工艺评定 y 规程； 检验试验报告；
评定试样的贮存要求。 7）焊接工艺规程（即焊接工艺作业 指导书）。
6.焊接技能评定 1）组织实施者； 2）焊接技能评定委员会的条件； 3）焊接技能评定委员会的职能； 4）焊接技能评定的内容； 5）技能评定中的基本知识考试内容； 6）焊接操作技能评定的范围、内容、
5) 增删情况 a、增加了 7 项内容： 适用范围增加了钛和钛合金；锆合
金；气电立焊、螺柱焊内容； √新增术语章； √新增焊接和使用； √碳素钢、合金钢气电立焊； √钛及钛合金坡口及焊丝；酸
GB50236-2011《现场设备、工业管道焊接工程施工规范》解 析 题 纲解读
GB50236-2011《现场设备、工业管道焊接工程施工规范》解析题纲一.规范概况及适用范围：1) 演变情况：化工系统相关焊接规范规程，至1982年发布实施GBJ 236-1982→到1998年发布实施GB 50236-1998→到2010年公布实施新版GB 50236-2011《现场设备、工业管道焊接工程施工规范》与GB 50683-2011《现场设备、工业管道焊接工程施工质量验收规范》，由施工、质量验收合二而一的规范，变革为验评分离的规范特点。
2)使用要求：GB 50236-2011与GB 50683-2011配套使用；A.现场设备：包括容器、贮罐、料仓等现场设备；压力容器和常压容器等现场设备。
a.属于压力容器监控的：执行TSG R0004-2009；b.不属于压力容器监控的：①属于常压容器规范监管；②属于专项标准规范监管。
B.工业管道：包括GB 50235-2011中GC1、GC2、GC3级管道；其中包含：①管道工作压力＜0.1Mpa的管道；②管道公称直径≤25mm的管道；③管道介质工作温度低于其沸点温度的无毒、非可燃介质的管道；工业管道（其中属于压力管道界定的）应符合TSG D3001-2009中GC1级、GC2级、GC3级压力管道和GD1级和GD2级压力管道分级规定及TSG D0001-2009的规定要求进行监控；不属于压力管道监控的按GB 50235-2010规定控制。
3)GB 50236-2011与GB/T20801--2006的区别a. 压力管道应符合并满足TSG D0001-2009、GB/T20801-2006的规定要求；b. 现场设备和管道的焊接工程施工符合并满足GB50236-2011的相关要求。
c. 新版GB50236-特点与GB50236-1998对比分析要点：*****。
4）本规范适用于七类钢种的现场设备和管道焊接工程施工但对下列内容未尽表达a.如何进行焊评？（这在JB/T4708-201X中规定）；b. 焊工如何考试？（详细要求在TSG Z6002-2010中规定）；c. 焊接过程各环节质量检验与验收？在GB50683-2011《现场设备工业管道焊接工程施工质量验收规范》中规定。
GB50236-2011 现场设备工业管道焊接工程施工规范解析
新版GB50236-2011《现场设备、工业管道焊接工程施工规范》解析题纲一.规范概况及适用范围：1)演变情况：化工系统相关焊接规范规程，至1982年发布实施GBJ236-1982→到1998年发布实施GB50236-1998→到2011年公布实施新版GB50236-2011《现场设备、工业管道焊接工程施工规范》与GB 50683-2011《现场设备、工业管道焊接工程施工质量验收规范》，由施工、质量验收合二而一的规范，变革为验评分离的规范特点。
2)使用要求：GB50236-2011与GB50683-2011配套使用；A.现场设备：包括容器、贮罐、料仓等现场设备；压力容器和常压容器等现场设备。
a.属于压力容器监控的：执行TSG R0004-2009；b.不属于压力容器监控的：①属于常压容器规范监管；②属于专项标准规范监管。
B.工业管道：包括GB50235-2010中GC1、GC2、GC3级管道；其中包含：①管道工作压力＜0.1Mpa的管道；②管道公称直径≤25mm的管道；③管道介质工作温度低于其沸点温度的无毒、非可燃介质的管道；工业管道（其中属于压力管道界定的）应符合TSG D3001-2009中GC1级、GC2级、GC3级压力管道和GD1级和GD2级压力管道分级规定及TSG D0001-2009的规定要求进行监控；不属于压力管道监控的按GB50235-2010规定控制。
GB/T20801--20066 3)GB50236-2011与GB/T20801--200的区别a.压力管道应符合并满足TSG D0001-2009、GB/T20801-2006的规定（最低要求）；b.GB50236是针对现场设备和管道的焊接工程施工的相关要求。
c.新版GB50236-2011特点与GB50236-1998对比分析要点：*****。
4）本规范适用于七类钢种的现场设备和管道焊接工程施工但对下列内容未尽表达a.如何进行焊评？（这在JB/T4708-201X中规定）；b.焊工如何考试？（详细要求在TSG Z6002-2010中规定）；c.焊接过程各环节质量如何检验与验收？（在GB50683-2011《现场设备、工业管道焊接工程施工质量验收规范》中规定）。
GB50236现场设备工业管道焊接工程施工及验收规范
GB50236现场设备工业管道焊接工程施工及验收规范GB -97《现场设备、工业管道焊接工程施工及验收规范》1 总则为了保证工程建设施工现场设备和工业金属管道焊接工程的质量，制订本规范。
本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收。
本规范不适用于施工现场组焊的锅炉、压力的焊接工程。
焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律的有关规定。
焊接工程施工除应执行本规范的规定外，尚应执行国家现行有关标准、规范的规定。
2 通用规定2.1 设计文件设计文件标明母材、焊接材料、焊缝系数及焊缝坡口的形式，并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求。
2.2 焊接人员及其职责2.2.1 焊接技术人员焊接技术人员应由中专及以上专业学历、有1年以上焊接生产实践的人员担任。
焊接技术人员应负责焊接工艺评定，编制焊接作业指导书和焊接技术措施，指导焊接作业，参与焊接质量管理，处理焊接技术问题，整理焊接技术资料。
2.2.2 焊接质检人员焊接质检人员应由相当于中专及以上文化水平、有一定的焊接经验和技术水平的人员担任。
焊接质检人员应对现场焊接作业进行全面检查和控制，负责确定焊缝检测部位，评定焊接质量，签发检查文件，参与焊接技术措施的审定。
2.2.3 无损探伤人员无损探伤人员应由国家授权的专业考核机构考核合格的人员担任，并应按考核合格项目及权限，从事焊接检测和审核工作。
无损探伤人员应根据焊接质检人员确定的受检部位进行检验，评定焊缝质量，签发检验报告，对外观不符合检验要求的焊缝应拒绝检验。
2.2.4 焊工焊工必须按本规范第5章的规定进行考试，合格后方可上岗施焊。
焊工应按规定的焊接作业指导书主焊接技术措施进行施焊，当遇至工况条件与焊接作业指导书及焊接技术措施的要求不符合时，应拒绝施焊。
2.2.5 焊接热处理人员焊接热处理人员应经专业培训。
GB50236现场设备工业管道焊接工程施工及验收规范
GB50236现场设备工业管道焊接工程施工及验收规范GB 50236-97 现场设备、工业管道焊接工程施工及验收规范1 总则1.0.1 为了保证工程建设施工现场设备和工业金属管道焊接工程的质量，制订本规范。
1.0.2 本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收。
1.0.3 本规范不适用于施工现场组焊的锅炉、压力容器的焊接工程。
1.0.4 焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律的有关规定。
1.0.5 焊接工程施工除应执行本规范的规定外，尚应执行国家现行有关标准、规范的规定。
2 通用规定2.0.1 设计文件标明母材、焊接材料、焊缝系数及焊缝坡口的形式，并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求。
2.0.2 焊接人员及其职责应符合下列规定：2.0.2.1 焊接技术人员应由中专及以上专业学历,有1年以上焊接生产实践的人员担任。
焊接技术人员应负责焊接工艺评定，编制焊接作业指导书和焊接技术措施，指导焊接作业，参与焊接质量管理，处理焊接技术问题，整理焊接技术资料。
2.0.2.2 焊接质检人员应由相当于中专及以上文化水平,有一定的焊接经验和技术水平的人员担任。
焊接质检人员应对现场焊接作业进行全面检查和控制,负责确定焊缝检测部位,评定焊接质量,签发检查文件,参与焊接技术措施的审定。
2.0.2.3 无损探伤人员应由国家授权的专业考核机构考核合格的人员担任,并应按考核合格项目及权限,从事烛接检测和审核工作。
无损探伤人员应根据焊接质检人员确定的受检部位进行检验,评定焊缝质量,签发检验报告,对外观不符合检验要求的焊缝应拒绝检验。
2.0.2.4 焊工必须按本规范第5章的规定进行考试，合格后方可上岗施焊。
焊工应按规定的焊接作业指导书主焊接技术措施进行施焊，当遇至工况条件与焊接作业指导书及焊接技术措施的要求不符合时，应拒绝施焊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB50236-2011《现场设备、工业管道焊接工程施工规范》解析题纲一.规范概况及适用范围：1) 演变情况：化工系统相关焊接规范规程，至1982年发布实施GBJ 236-1982→到1998年发布实施GB 50236-1998→到2010年公布实施新版GB 50236-2011《现场设备、工业管道焊接工程施工规范》与GB 50683-2011《现场设备、工业管道焊接工程施工质量验收规范》，由施工、质量验收合二而一的规范，变革为验评分离的规范特点。
2)使用要求：GB 50236-2011与GB 50683-2011配套使用；A.现场设备：包括容器、贮罐、料仓等现场设备；压力容器和常压容器等现场设备。
a.属于压力容器监控的：执行TSG R0004-2009；b.不属于压力容器监控的：①属于常压容器规范监管；②属于专项标准规范监管。
B.工业管道：包括GB 50235-2011中GC1、GC2、GC3级管道；其中包含：①管道工作压力＜0.1Mpa的管道；②管道公称直径≤25mm的管道；③管道介质工作温度低于其沸点温度的无毒、非可燃介质的管道；工业管道（其中属于压力管道界定的）应符合TSG D3001-2009中GC1级、GC2级、GC3级压力管道和GD1级和GD2级压力管道分级规定及TSG D0001-2009的规定要求进行监控；不属于压力管道监控的按GB 50235-2010规定控制。
3)GB 50236-2011与GB/T20801--2006的区别a. 压力管道应符合并满足TSG D0001-2009、GB/T20801-2006的规定要求；b. 现场设备和管道的焊接工程施工符合并满足GB50236-2011的相关要求。
c. 新版GB50236-特点与GB50236-1998对比分析要点：*****。
4）本规范适用于七类钢种的现场设备和管道焊接工程施工但对下列内容未尽表达a.如何进行焊评？（这在JB/T4708-201X中规定）；b. 焊工如何考试？（详细要求在TSG Z6002-2010中规定）；c. 焊接过程各环节质量检验与验收？在GB50683-2011《现场设备工业管道焊接工程施工质量验收规范》中规定。
5) 增删情况a、增加了7项内容：适用范围增加了钛和钛合金；锆合金；气电立焊、螺柱焊内容；√新增术语章；√新增焊接和使用；√碳素钢、合金钢气电立焊；√钛及钛合金坡口及焊丝；酸洗钝化规定；√镍及镍合金气体保护焊；√锆及锆合金气体保护焊。
b、删除了4项不适用范围：常用管材焊前预热；焊后热处理的工艺方案；黄铜乙炔焊、焊炬型号和焊丝直径的规定。
c、增加了2项内容：焊接工艺规程、焊接技能评定的相关要求。
二、规范解析题要1、总则目的：7种钢材焊接检验强制性条款：8种焊接方法、检验及工程交接要求。
强制性条款：设计变更、材料代用由原设计单位审批。
2、术语8项内容：现场设备（FE）；包括压力容器、设备、料仓、气柜等，不包括标准的或如钢焊接责任人员（WRP）根据GB/T 19419-2003规定焊接工艺规程（WPS）；国内标准规范现不统一。
GB/T 3375和JB/T 4708-201X （新版）- - - -焊接工艺予规程（WPPS）；在GB/T1966-2005中有“待评定的焊接工艺规程”之表述焊接工艺评定（WPQ）；指过程；焊评报告（WPQR）；过程的综合成果；焊接技能评定（WSQ）；根据GB/T 15169述语；道间温度（IT）；原称层间温度表述不确切不准确，改为道间温度。
3、基本规定要项内容1.遵守设计要求；2.焊接责任人员：指焊接技术人员、检查人员、材料人员、无损检测人员；3焊接作业人员：焊工、焊接热处理人员；4.监理和总承包单位（E.P.C）应配备的人员、施工单位应具备的基本条件要求：a.质量控制与管理系统；b.焊接设备、热处理设备、检验试验手段与条件；c.施焊前完成P.Q.R.5.施焊环境符合要求；6.不合格焊接的处理；7. 计量器具和检测仪表校准；8.不锈钢和有色金属的专用场地、工装、设备、隔离措施等。
4、材料准备4.1 母材：应具有质量证明书实物标识具备符合、清晰。
4.2 焊材：1）质量证明书2）符合标准要求：碳素钢15种标准铝1种标准铜1种标准钛1种标准镍1种标准栓钉、瓷环应符合国家标准GB/T10433《电弧螺柱焊用圆柱头焊钉》的规定。
4.3 焊接用气体及其标准：氩：GB/T4842-2006CO2：HG/T 2537氧（工业氧）：GB/T 3863-1995溶解乙炔气：GB 6819纯氮：GB 8979纯氦：GB/T 4844.2钨极惰性气体：应采用铈钨极4.4 焊前检查与验收：焊条、焊丝、焊剂应具有质量说明书，并符合相关标准的要求；4.5 焊材保管、烘干、清洗、发、使用、回收制度，应符合JB/T3223-1996的规定，有效期内使用（执行GB/T 20801-2006的规定）；4.6 焊丝应除油、除污、清洗，表面洁净，尤为重要。
对焊材的复验仅在设计和供货协议要求时进行。
4.7 焊接材料使用有效期的规定。
5、焊接工艺评定1）哪些焊接接头要做工艺评定？2）焊接工艺评定何时进行；3）焊接工艺评定的现行有效标准；4）焊接工艺评定的准备要求；5）焊接工艺评定的记录、检验与试验要求；6）焊接工艺评定存档资料：焊评报告；焊接工艺评定一规程；检验试验报告；评定试样的贮存要求。
7）焊接工艺规程（即焊接工艺作业指导书）。
6.焊接技能评定1）组织实施者；2）焊接技能评定委员会的条件；3）焊接技能评定委员会的职能；4）焊接技能评定的内容；5）技能评定中的基本知识考试内容；6）焊接操作技能评定的范围、内容、方法；7）延长焊工合格项目-----有效期（三年）的前提条件；8）可否按其它标准（指按境外标准考试合格和锅炉、压力容器、钢结构焊工的焊接技能评定标准所进行的焊接技能评定合格的，如何避免重复考核：9）焊接技能评定记录、评定结果登记表和合格证书样式要求。
7.碳素钢及合金钢焊接1）适用范围：低碳钢、合金钢2）焊接方法：8种焊接方法3）焊前应做哪些准备：坡口加工、坡口清理、严禁强行组对、错边量控制、焊缝设量、焊缝布置等要求；4）坡口形式的要求、尺寸的规定；5）焊接工艺要求：①焊接材料选用；②同种钢焊接要求；③异种钢焊接要求；④定位焊要求；⑤低温钢焊接；⑥奥氏体不锈钢焊接；⑦双相不锈钢焊接；⑧耐热耐蚀高合金钢焊接；⑨奥氏体不锈钢与非奥氏体不锈钢焊接⑩复合钢焊接；（11）螺柱焊接；（12）焊前予热要求；（13）焊后热处理工艺：○1炉内整体热处理；○2炉内分段热处理；○3炉外整体热处理；○4局部热处理。
（14）奥氏体不锈钢复合钢不宜进行焊后热处理。
第8. 9. 10. 11. 12章：见下列表：13、焊接检验及焊接工程交接13.1焊接前检查a 母材、焊材检查；b 设备、焊机、热处理设施检查；c 焊接工艺文件检查；d 焊工资格检查；e 焊接环境检查；f 焊件尺寸、坡口尺寸、坡口表面检查和检验；g 组对后质量检查；h 坡口两侧质量检查；I 焊接材料烘烤、干躁、洁净度检查；J 焊件预热检查。
13.2焊接中间检查a定位焊检查；b有冲击性能要求的焊缝，线能量检查；c多层焊对层间清理检查；d道间无损检测检查；e道间温度检测；f中断焊接的焊缝、续焊前检查；g双面焊背面根部质量检查；h后热要求的焊缝、温度及加热区域检查；i有产品焊接试件要求的试件应进行质量检查。
13.3焊后检查检验a焊后表面清洁状况检查；b外观质量检查、再热裂纹倾向材料的焊后检查；c焊缝表面MT、PT检测检查；d焊缝内部的RT、UT的检测检验；e返修后检验；f开孔和开孔补强的焊缝检查；g设计无规定的焊缝外观检查；h焊缝焊后热处理的检查；I 酸洗钝化的检查j需要对化学清洗（试剂）、铁素体测定、金相检验、晶间腐蚀及试件力学性能进行检验；k焊缝强度试验、严密性试验；L标记标志标识追溯检验。
13.4焊接工程交接事项1)交接时序2)确认内容：○1内容符合合同；○2质量符合设计文件和规范标准；○3质量允许偏差符合标准规定值。
3)交验下列文件及记录：注：⑴母材质量证明书⑵焊材质量证明书；⑶工序过程质量记录；⑷焊工资格清单、焊工证书复印件；⑸焊接检查记录；⑹返修检查记录；⑺热处理报告及检测记录；⑻NDE记录及报告；⑼硬度检测记录、；⑽光谱分析报告；⑾理化检验报告；⑿有试件要求的应有试件检验记录和报告⒀容器设禹排版图、管道安装轴测图符合要求，并能追溯相关焊接的各项要求和内容；⒁其它。
附录A推荐焊接工艺规程格式B焊工技能评定记录、焊工技能评定登记表、焊工技能评定合格的形式；C常用焊接坡口形式和尺寸；D常用碳素钢、合金钢焊接材料的选用。
附引用标准名录：本规范已有36项标准及相关标准铝：JB/T4734-2002等钛：JB/T4745-2002等铜：JB/T4755-2006等镍：JB/T4756-2006等锆：ASME9；ASTM R60702，ASTM R60705等输油输气管道门站工程使用：SY/T0452-2002《石油天然气金属管道焊接工艺评定》。
与术语相关的规范如下：GB/T3375-1994 《焊接术语》GB/T19419-2003 《焊接管理任务的职责》GB/T19866-2005 《焊接工艺规程及评定的一般原则》GB/T15169-2003 《钢溶化焊焊工技能评定》2010.10.18编制、2011.3.5修编GB 50683-2011《现场设备、工业管道焊接工程施工质量验收规范》解析题纲一、按照“验评分离”的规范组成原则，将GB50236-1998新编制、补充增删、修编成GB 50236-2011和GB 50683-2011两本，配套使用。
二、本规范主要技术内容，分八章。
总则、术语、材料、焊前设备、焊接、焊后热处理、焊缝质量检验等，并附分项工程质量验收记录表样。
三、涉及相关标准GB 50236-2011 《现场设备、工业管道焊接规程施工规范》；GB 50184-2011 《工业管道工程施工质量验收规范》；JB/T 4730-2005 《承压设备无损检测》；GB/T 4708-201X 《承压设备焊接工艺评定》；JB/T4744- 《承压设备产品焊接试件的力学性能检验规范》；相关材料标准等；相关焊材标准等。
四、规范要项解析：1.检验分类：检验批按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。
观察检查以目测结合实践经验，判断被检查物体是否符合规范规定的检查。
100%检验在指定的一个检验批中，对某一具体项目进行全部检查。
抽样检验在指定的一个检验批中，对某一具体项目按一定比例随机抽取样本进行检查。
