环形防喷器操作与维护指南
防喷器使用及维护讲解
C-铸造结构, CS-铸造结构且具有剪切功能
闸板防喷器
F,FS结构
闸板防喷器
铸件结构(C,CS)的防喷器
闸板防喷器主要密封原理
闸板防喷器
主要密封部位:侧门、闸板轴、闸板
各部件结构特点:
闸板轴密封机构
侧门与闸板轴之 间采用双向密封。 一部分是密封井压, 一部分是密封液控 的油压。
侧门浮动密封
剪切闸板
剪切闸板
剪切闸板
剪切全封闸板与全封闸板的区别
环形防喷器规格
通径in.
工作压力 MPa(psi) 14(2,000)
7 1/16 9 11 13 5/8 16 3/4 18 3/4 20 3/4 21 1/4
D
A
21(3,000) D
DD
D
D
35(5,000) D
DD
D
A
D
D
A
70(10,000) A
侧门浮动密封的不同结构对比
井压助封作用不同 密封原理可靠性区别 使用维护方便程度差别
• 壳体
井压
• 侧门
井压
二次密封机构
注脂孔和观 察孔的位置
手动锁紧
液压锁紧
分体闸板结构
注意闸板螺钉的上紧
整体闸板结构
注意顶密封的切伤
变径闸板
悬重闸板
固定通孔闸板 变径闸板
剪切闸板
钻杆(油管)剪切闸板 大直径套管剪切闸板 电缆(钢丝绳)剪切闸板
C,CS FS,C, CS
FS,C, CS
FS,S
35(5,000) F,C, C,CS FS,C, FS,C, FS CS
CS
CS
CS
CS
CS
环形防喷器的说明书

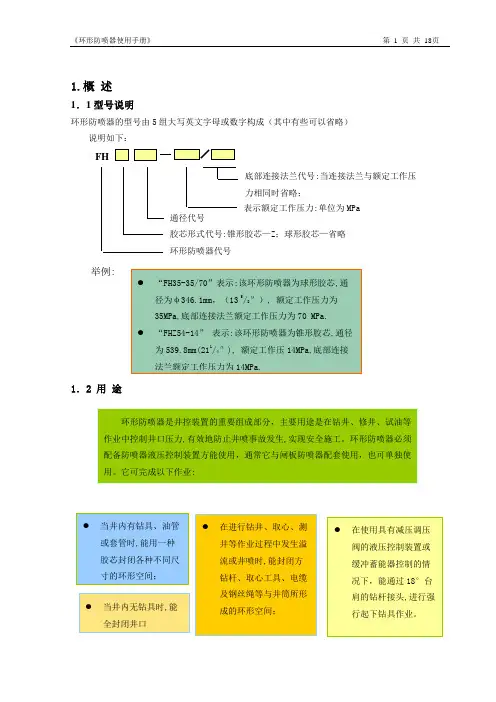

1.概 述1.1型号说明环形防喷器的型号由5组大写英文字母或数字构成(其中有些可以省略)说明如下:举例:1.2 用 途≤35MPa≥70MPa环形防喷器的胶芯有球形和锥形二种形式;球形胶芯的顶盖与壳体连接形式为法兰和楔形块连接,锥形胶芯的顶盖与壳体连接形式为爪盘连接〈详见表1、图1、图2、图3 〉2.环形防喷器规格及主要技术参数环形防喷器顶盖与壳体为爪盘连接(见图3)胶芯形式球形锥形顶盖与壳体为法兰连接(见图1) 顶盖与壳体为楔形块连接 (见图2)1顶盖2球形胶芯3接合环4活塞5壳体6密封件图1 FH35-35/70环形防喷器 (顶盖与壳体为法兰连接)、图2 FH35-70/105环形防喷器(顶盖与壳体为楔形块连接 )顶盖压紧环楔形块球形胶芯挡泥环密封件活塞壳体1顶盖2 防磨耗板3锥形胶芯4爪盘5密封件6活塞7外部体套筒8内部体套筒9壳体图3 FH54-14环形防喷器(顶盖与壳体为爪盘连接)型号FH18-35FH28-35FH28-35/70通径 mm(in)179.4(7 1/16)279.4 (11)额定工作压力MPa(psi)35 (5000)液控压力MPa(psi)≤10.5 (1500)油缸开启腔容量L12.8 5858油缸关闭腔容量L18.87272顶盖与壳体连接形式法兰法兰法兰密封胶芯形式球形球形球形顶部连接形式顶部栽丝螺栓M36×3M48×3M48×3垫环R46R54 R54底部连接形式底部法兰螺栓M36×3M48×3 M45×3 垫环R46R54BX158液控连接规格Z1" ×2净重量 kg157243004423重心(下法兰中心为原点)338 462 468产品外形尺寸mm A73711381138 H79010811096装箱外形尺寸(长X宽X高)mm 1380×940×11951500×1310×16401500×1310×1640毛重 kg 1755 4560 4683注:上下连接法兰尺寸均符合APISpec 16A 钻井通道设备规范图4 球形胶芯环形防喷器外形尺寸图续表1 环形防喷器规格及技术参数型 号 FH35-35 FH35-35/70 FH35-70/105 FHZ54-14 通径 mm(in)346.1 (135/8)539.8 (211/4)额定工作压力 MPa(Psi) 35(5000) 70(10000) 14(2000)液控压力 MPa ≤10.5油缸开启腔容量 L 71.3 71.3 124 72 油缸关闭腔容量 L 93.5 93.5 152 118 顶盖与壳体连接形式 法兰 法兰 楔形块 爪盘 密封胶芯形式 球形球形球形锥形顶部 连接 形式 顶 部 栽丝螺 栓 M42×3 M42×3 M48×3 M42×3 垫 环 BX160BX160BX159R73底部连接 形式底 部 法兰螺 栓 M42×3 M48×3 M58×3 M42×3 垫 环BX160BX159BX159 R73 液控连接规格 Z1" ×2Z 1"(2")×4 Z1"(11/2")×2净重量 kg6517 6843 14760 6780 重心(下法兰中心为原点) 496 525 910 744 产品外形尺寸 mm A1270 1270 1640 1516 H1160 1227 1634 1337 装箱外形尺寸 (长X 宽X 高)mm 1560X1380 X1700 1620X1380 X1700 22002100 X2310毛重 kg6773 713816600图5 锥形胶芯环形防喷器外形尺寸图3.球形胶芯环形防喷器工作原理及主要结构特点3.1工作原理3.2产品结构特点3.2.6顶盖呈半球形,无应力集中现象。
防喷器操作、保养规程
防喷器操作、保养规程一、闸板防喷器和环形防喷器技术参数1、2FZ35-70C双闸板防喷器技术参数通径尺寸 346.1mm 额定工作压力 70MPa2、FZ35-70C单闸板防喷器技术参数通径尺寸 346.1mm 额定工作压力 70MPa3、FH35-35/70环形防喷器技术参数通径尺寸 346.1mm 额定工作压力 35MPa二、闸板防喷器操作规程1、操作前的检查1)检查检查防喷器安装是否正确:壳体吊装耳在上部;各处联接螺栓对角依次均匀上紧;2)检查油路连接管线是否与防喷器所标识的开关一致。
可由控制台以2~3MPa的控制压力对每种闸板试开关各两次,以排除油路中的空气,如闸板开关动作与控制台手柄指示不一致,应调整连接管线;3)对井口装置进行全面试压,试压标准应按有关井控规程条例执行。
试压后对各连接螺栓再一次紧固,克服松紧不均现象;4)检查所装闸板芯子尺寸与井下钻具尺寸是否一致;5)检查各放喷、压井、节流管汇是否连接好;6)防喷器在进行地面检查试验时,应在防喷器内加满水,并且开关闸板活动一次,以排除闸板腔内闸板后部的空气。
2、闸板防喷器的使用方法及注意事项:1)防喷器的使用指定专人负责,落实职责,使用者要做到三懂四会(懂工作原理、懂性能、懂工艺流程;会操作、会维护、会保养、会排除故障);2)当井内无管柱,试验关闭管子闸板时,最大液控压力不能超过3MPa,以免损坏胶芯。
当井内有管柱时,严禁关闭全封闸板;3)需要长时间封关井时,在液压关闭锁紧闸板后,液压可泄掉,楔形活塞上的楔面可自锁闸板,并在控制台上挂牌说明,以防误操作;4)进入目的层后,每天应开关闸板一次,检查开关是否灵活,液动锁紧是否好用。
每次起钻完后还应做全封闸板开关试验,井内有管柱时严禁关闭全封闸板;5)不允许用打开闸板的方法来泄压,以免损坏胶芯,每次打开闸板时应检查液动锁紧装置的显示杆是否被顶出,以确保闸板被打开。
打开后要检查闸板是否处于全开位置(全部退回到壳体内),以免钻具损坏展板;6)注意保持液压油清洁;7)防喷器用完后,应使闸板处于全开位置,以便检修。
环形防喷器(D型)
使用说明书之迟辟智美创作环形防喷器(D型)河北华北石油荣盛机械制造有限公司地址:河北省任丘市会战道目录1.用途22.产物规格及技术参数22.1.环形防喷器型号说明22.2.技术参数43.工作原理94.结构特点104.1.结构简单可靠104.2.耐磨圈结构104.3.唇形密封圈结构104.4.抗硫化氢性能114.5.球形胶芯115.把持与维护125.1.装置125.2.强行起下钻把持135.3.正确使用环形防喷器146.零部件拆装146.1.装配146.1.1.胶芯的更换146.1.2.支持圈与活塞装配:156.2.装配15的零部件拆装158.橡胶件的寄存179.故障判断及排除方法179.1.防喷器封闭渗漏179.2.防喷器关闭后打不开179.3.防喷器开关不灵活1810.修理包明细1811.订货说明201.用途环形防喷器必需配备液压控制系统才华使用.通常它与闸板防喷器配套使用,但也可独自使用.它能完成以下作业:●以密封各种形状和尺寸的方钻杆、钻杆、钻杆接头、钻铤、套管、电缆等工具;●当井内无钻具时,能全封闭井口;●在使用缓冲贮能器的情况下,能通过18°/35°无细扣对焊接头,进行强行起下钻作业.●环形防喷器仅是在关井时的一个过渡设备,不能用它长时间的封井,长时间的封井应采纳闸板防喷器;2.产物规格及技术参数2.1. 环形防喷器型号说明×××××——××额定工作压力(MPa)通径代号产物代号产物代号:FH—球形胶芯环形防喷器FHZ—锥形胶芯环形防喷器额定工作压力:主要有四个品级,见下表表 1额定工作压力品级通径代号见下表:表 2通径代号2.金属资料的温度品级:表 3金属资料的温度品级3.接触井液的非金属密封件温度品级.用两个字母组合来代表上限和下限,如下说明下限(第一位)上限(第二位)A 15ºF(-26℃) A180ºF(82℃)B 0º℃) B200ºF(93℃)C 10ºF(-12.2℃) C220ºF(104℃)D 20ºF(-6.7℃) D250ºF(121℃)如BB代表-17.8℃~93℃的温度级别,具体的温度级别在密封件上有代码标识表记标帜.我公司生产的环形防喷器有球形胶芯(D型)和锥形胶芯(A型)密封两种结构.A型又分为A1和A2两种结构,可用于密封各种形状和分歧尺寸的管柱,也可全封井口.并可在封井状态下进行强行起下作业.具有接受高压、密封可靠,把持维护方便、开关迅速等优点.本手册只介绍球形胶芯密封结构(D型)的环形防喷器.对锥形胶芯密封的结构环形防喷器(A型)在另外手册里介绍.表 4 环形防喷器供货规格和型式2.2.技术参数表 5:环形防喷器(D型)规格及技术参数:表 6:环形防喷器(D型)技术参数注意:表7中序号18壳体的零件号要依据其法兰连接情况而做相应的改变.图 1 环形防喷器(D型)内部结构图 2 环形防喷器(D型)零件序号图 3 FH54-35环形防喷器零件序号表 8 FH54-35环形防喷器零件明细3.工作原理发现井涌需要封井时,从控制系统输来的高压油从壳体下油口进入活塞下部关闭腔推动活塞向上运动,迫使胶芯沿球面向上向心运动,支承筋相互靠拢,将其间的橡胶挤向井口中心,实现密封钻具或全封闭井口.翻开时,液控压力从壳体上油口进入活塞上部开启腔,推动活塞下行,胶芯在自己弹力作用下复位,将井口翻开.4.结构特点具体结构请拜会图1和图2.FH54-35拜会图3.4.1. 结构简单可靠防喷器由壳体、顶盖、支持圈、活塞、胶芯等五个主要件组成.零件数量少,使防喷器更加可靠和易于维修,在现场拆装均匀很方便.液压联接有控制活塞开关两个接口,部份防喷器上的接口有呵护座,可以延长壳体接口的使用寿命;高度尺寸小、重量轻;4.2. 耐磨圈结构活塞、壳体及支持圈间的运动密封面均加有耐磨圈,防止了活塞运动中金属与金属的直接接触,呵护了活塞和壳体;4.3. 唇形密封圈结构密封均采纳唇形结构的密封圈,最年夜限度地降低了密封圈的磨损,而且密封可靠,防止了泄漏;图 4构FH54-35动密封均采纳Yx形结构的密对运动零件概况的刮伤与磨损.图 5FH54-35环形防喷器Yx形密封圈结构4.4. 抗硫化氢性能防喷器内部接触钻井液的零件具有抗硫化氢性能,满足NACE MR-01-75规范要求.4.5. 球形胶芯胶形呈半球形,它是由沿半环面呈辐射状的弓形支承与橡胶硫化而成,支承筋用合金钢制造.在胶芯翻开时,这些支承筋将离开井口,回复原位.甚至在胶芯严重磨损时也不会阻碍于井口.不容易翻胶:在封井状态,井压使胶芯中部橡胶上翻,而支承在球面上的支承筋阻止上翻,使橡胶处于平安受挤压状态,可接受较年夜的压力而不至撕裂.漏斗效应:球形胶芯从自由状态到封闭状态,各横断面直径的缩小是不等的,上部缩小的数值年夜,下部缩小得小,因而胶芯顶部挤出橡胶最多,底部最少,形成颠倒漏斗状.这种橡胶的流向不单可以提高密封性能,而且使钻杆接头易于进入胶芯.在下钻时,因井压向上压缩胶芯免于拉应力而提高了胶芯使用寿命.橡胶贮备量年夜:这种胶芯的橡胶储量比其他类型的胶芯年夜很多,在强行起下钻具被磨损之后,有较多的备用橡胶可陆续挤出弥补,特别适于海洋浮式钻井船上由于海浪冲击而引起钻具和胶芯频繁磨擦的场所使用.胶芯使用寿命长,可以完成深井的起下作业而无需要更换胶芯.井压助封:在关井时,作用在活塞内腔上部环形面积上的井压向上推活塞,促使胶芯密封更紧密,增加密封的可靠性.弓形支承筋使得胶芯与顶盖间的磨擦为钢对钢的磨擦,年夜年夜小于橡胶对钢的磨擦力,从而也减小了关闭压力.当井内有钻具时,可用将胶芯切割开套入井内钻具,然后装置胶芯.图 65.把持与维护5.1. 装置在钻井装备中,环形防喷器尚需配备下列设施:⑴液压控制装置;⑵联接到防喷器下端关杜口的控制管线;⑶联接到防喷器上端开启口的控制管线;⑷若进行强行起下钻作业,应配备缓冲贮能器,而且贮能器预先冲一定压力的氮气;⑸为适应各种场所下,调节液压控制压力的调压器.表 9 螺柱、螺钉连接上紧扭矩推荐值(公制)表 10 螺柱、螺钉联结上紧扭矩推荐值(英制)5.2. 强行起下钻把持强行起下钻时胶芯的工作状况比力恶劣,胶芯磨损严重,所以为使胶芯寿命延长,不致过早地损坏,必需依照下面法式进行把持:⑴先以10.5MPa的关闭液压关闭防喷器⑵逐渐减少关闭压力,直到有些轻微渗漏,然后进行起下钻作业.有微小的渗漏可以润滑管柱与胶芯的接触面,防止胶芯温渡过高,当胶芯磨损漏失量太年夜时,可适当增加些液控关闭压力.注意起下钻应使用带18º接头的钻具,过接头时起下钻的速度不得年夜于米/秒;⑶若在起下钻时不允许有渗漏,那么液控关闭压力应调节到刚好满足密封为止.⑷当关闭压力到达,胶芯仍漏失严重,说明该防喷器胶芯已严重损坏,应及时更换胶芯后再进行起下钻作业.5.3. 正确使用环形防喷器⑴防喷器在现场装置后,应依照有关标准规范条例要求进行现场试压;⑵进入目的层后,每次下钻两次,要试关防喷器一次,检查效果,如发现胶芯失效或其他问题,应立即更换处置;⑶在井内有钻具发生井喷时,可先用环形防喷器控制井口,但尽量不作长时间封井.一则因为胶芯易过早损坏,再则无锁紧装置.当需要长时间封井时应采纳闸板防喷器.非特殊情况,不作封闭空井.要注意:封空井最年夜井压为额定工作压力的一半!⑷防喷器处于关闭状态时,允许上、下活动钻具,但不允许旋转钻具;⑸严禁用翻开防喷器的方法来泄井内压力,以防刺坏胶芯;⑹每次翻开后,必需检查胶芯是否全部翻开,以防钻具挂坏胶芯;⑺防喷器的开、关应使用液压油,并应注意坚持清洁;⑻环形防喷器进行压力试验时,注意所用试验钻杆应与底部的试验盲法兰固定联结,不能让钻杆直接挂在胶芯底部,使胶芯直接接受钻杆向上的作用力.6.零部件拆装以下内容不包括FH54-35环形防喷器,拜会图2.6.1. 装配6.1.1.胶芯的更换⑴卸失落顶盖与壳体的联接螺母(序号5);⑵吊起顶盖;⑶在胶芯上拧入吊环螺钉、吊出胶芯.若井口有钻具时,应先用割胶刀(借助撬杠,肥皂水润滑口刃)将新胶割开,割面要平整.同样将旧胶芯割开,吊出,换上割开的新胶芯.6.1.2.支持圈与活塞装配:⑴卸失落壳体上进、出油口上的丝堵(或管线),然后拆失落顶盖、胶芯(依上面法式),在支持圈内拧入吊环螺钉,平稳吊出支持圈;⑵在活塞内拧入吊环螺钉,将活塞平稳吊出.6.2. 装配⑴检查支持圈、活塞和壳体上的耐磨圈(序号12、14、16)若有损坏或严重磨损,则应进行修理,重新粘贴加工;⑵检查支持圈、活塞和壳体上的密封圈,若有损坏、老化应进行更换;⑶用机械油润滑壳体内概况,活塞及支持圈概况;⑷将活塞吊装入壳体;⑸将支持圈装入壳体;⑹用防水黄油润滑顶盖内概况及活塞支撑面,联接螺柱涂丝扣油;⑺将胶芯装于活塞顶部;⑻将顶盖装入;⑼将顶盖与壳体联接螺柱拧紧;⑽壳体上的进、出油口用丝堵堵上,防止脏物进入.7.FH54-35的零部件拆装7.1装配(序号见产物结构图3)⑴拧紧爪盘支护螺钉(序号1917),将爪盘(序号15)退召盘盖,进入壳体环槽中,卸失落壳体上进出翻开腔及关闭腔油口上的丝堵或管线.⑵取下调节螺钉及顶盖夹头(序号22,23)⑶平稳地吊召盘盖.⑷在胶芯上拧入吊环螺钉,吊出胶芯.若井内有在钻具时,应先用锋利的割胶刀(借助撬杠,肥皂水润滑刀刃;不能使用锯条或其它钝的切割工具)将新胶芯从一侧任意两个支撑筋之间割开(拜会图6),割面要平整.同样,将旧胶芯割开,吊出,换上割开的新胶芯.7.1.2 防尘圈的装配拆失落胶芯后,在防尘圈上拧入吊环螺钉,平稳吊出防尘圈.7.1.3 活塞的装配拆失落防尘圈后,在活塞上拧入吊环螺钉,平稳吊出活塞.7.2 装配⑴检查各密封件有无损坏,若有则更换;⑵用机械油润滑壳体内概况,活塞、防尘圈及爪盘涂润滑脂;⑶将支撑筒装入壳体内,拧紧连接螺栓;⑷将活塞平稳装入壳体内;⑸将防尘圈平稳装入壳体与活塞组成的环形空间内;⑹将胶芯装入,胶芯外球面涂敷复合铝基润滑脂或钻杆密封脂;⑺将顶盖装入,顶盖内球面涂敷复合铝基润滑脂或钻杆密封脂;⑻用调节螺钉及顶盖夹头(序号23,22)压下顶盖;⑼松开爪盘支护螺钉(序号19),将爪盘螺钉(序号17)拧紧;⑽将爪盘支护螺钉拧紧(序号19),然后再将其松开1圈;⑾将壳体上的进出油口用丝堵堵上(防止异物进入).8.橡胶件的寄存所有橡胶件都应按下列规定合理寄存:1.根据新旧法式按时间顺序编号,先旧后新依次使用;2.必需寄存在光线较暗且又干燥的室内.温度不能太高,一般为0-25ºC,防止靠近取暖设备和阳光直射;3.不能有腐蚀性物质溅到橡胶件上;4.橡胶件应远离高压带电设备,因为这些设备可能发生臭氧;5.应让橡胶件在松驰状态下寄存,不能弯扭,挤压和悬挂;6.经常检查,如发现有变脆、裂、弯曲、呈现裂纹者不成使用;条件的有效期为2年.9.故障判断及排除方法9.1. 防喷器封闭渗漏⑴若新胶芯关渗漏,可屡次活动解决,若支承筋已靠拢仍不能封闭则应更换胶芯;⑵对旧胶芯有严重磨损,脱块,已影响胶芯使用,也应及时更换;⑶若翻开过程中长时间未关闭使用胶芯,使杂物堆积于胶芯槽及其他部位,应清洗胶芯,并按规程活动胶芯.9.2. 防喷器关闭后打不开这是由于长时间关闭后,胶芯发生永久变形老化或是在用于固井后胶芯下有凝固水泥而造成.在这种情况下,只有清洗或更换胶芯.9.3. 防喷器开关不灵活⑴液控管线在联接前,应用压缩空气吹扫.接头要清洗干净;⑵油路有漏失,防喷器长时间不活动,有脏物梗塞等,均会影响开关灵活性,所以必需按把持规程执行.10.修理包明细拜会图2和图3.表 11FH18-21、FH18-35环形防喷器(D型)修理包零件表表 12FH23-21环形防喷器(D型)修理包零件表表 13FH23-35环形防喷器(D型)修理包零件表表 14FH28-21环形防喷器(D型)修理包零件表表 15FH28-35环形防喷器(D型)修理包零件表表 16FH35-21、 FH35-35环形防喷器(D型)修理包零件表表 17FH53-21环形防喷器(D型)修理包零件表表 18FH54-35环形防喷器(D型)修理包零件表11.订货说明在订购我公司的任何一台环形防喷器时,请参照技术参数表5、6,应说明以下几方面内容:1.规格型号,即通径尺寸和工作压力;2.所用环形胶芯类型是球形还是锥形,即D型还是A型;3.联接方式:底部联接的尺寸、工作压力和密封垫环槽规格;顶部联接的尺寸、工作压力和密封垫环槽规格;4、工作温度范围:包括金属件的温度品级和橡胶密封件的温度品级;5.密封垫环槽是否堆焊不锈钢;6、用于硫化氢环境的要求;7.除随机所带的备用件外,另外所需备用件;8.防喷器使用和装置的其他特殊要求;9. 订购配件时请参照表7或表8,提供零件名称、零件号和数量.。
环形防喷器
七、试验及注意事项
• 强行起下钻操作
1、以8.4~10.5MPa(1,200psi~1,500psi)关闭防喷 器;
2、逐渐减少关闭压力,直到有些轻微渗漏,然后进 行起下钻作业。当胶芯磨损漏失量太大时,可适当 增加液控关闭压力。注意:起下钻应使用带18°接 头的钻具,过接头时起下钻的速度不得大于0.2米/ 秒;
三、工作原理
四、结构特点
1、结构简单、紧凑、性能可靠 ; 2、耐磨圈、唇形密封圈结构 ; 3、当井内有钻具时,可用将胶芯切割开套入井内
钻具的办法更换 ;
四、结构特点
4、井压助 封;
5、活塞的断 面呈“Z” 形,行程 短,高度 低;(D型)
四、结构特点
6、胶芯呈半球形 ,具有漏斗效应;球芯内的弓形 金属支承筋与顶盖内球面接触,减小了球芯橡胶 与顶盖的摩擦,从而也减小了关闭压力 ; (D型)
FH35-35/70 φ346.1(13 5/8″) 35 (5,000psi) 70(10,000psi) 21 (3,000psi) ≤10.5 (1,500psi) 17.5(2,500 psi) ≤10.5 (1,500psi) 69L 94L NPT 1 13 5/8×5,000 6BX BX160栽丝 13 5/8×10,000 6BX BX159法兰 T20(-29℃~121℃) 符合NACE MR-01-75
要仔细,以免刮坏密封圈。
六、试验前的准备工作
1、检查试验桩座法兰和防喷器法兰的密封垫环槽 及法兰面;
2、若进行强行起下钻作业,还应配备缓冲储能 器。并且储能器需预充一定压力的氮气;
3、为适应各种场合下,调节液压控制压力的调压 器;
4、检查液压控制管线、高压试压泵管线连接是否 正确;可用2~3MPa的液控压力试开关两次;
学习任务一:环形防喷器的使用与保养
液压防喷器型号及表示方法
XXX XX-XX
额定工作压力、MPa 通径代号、cm 产品代号
锥形胶芯环形防喷器 FH 环形防喷器 锥形胶芯环形防喷器 FHZ
双环形防喷器
2FH单闸板防喷器FZ源自双闸板防喷器2FZ
三闸板防喷器
3FZ
三、环形防喷器类型与结构
1.环形防喷器的用途
环形防喷器通常与闸板防喷器配套使用,也可单独使用。它能完成以下作业 1)当井内有钻具、油管或套管时,能用一种胶芯封闭各种不同尺寸的环形空间 2) 当井内无钻具时,能全封闭井口 3) 在进行钻井、取芯、测井等作业中发生井涌时,能封闭方钻杆、取芯工具、 电缆及钢丝绳等与井筒所形成的环形空间 4) 在使用调压阀或缓冲蓄能器控制的情况下,能通过18°无细扣对焊钻杆接 头,强行起下钻具
锥形胶芯环形防喷器
2. 壳体结构特点 锥形胶芯类环形防喷器的壳体与顶盖均为合金钢铸造
成型。并经热处理,制造较易,成本较低,其外径小于其 它类型的环形防喷器,但高度较高
3. 壳体与顶盖的连接 目前锥形胶芯类环形防喷器的壳体与顶盖连接有三种
形式:大丝扣连接、法兰连接、爪块连接
锥形胶芯环形防喷器
4.活塞、油路及密封结构特点
开井口时,操作液压控制系统换向阀换向,使高压油从壳体上油口 进入活塞上部的开启腔,推动活塞下行;关闭腔油泄压,作用在胶芯 上的推挤力消除,胶芯在本身弹性力作用下逐渐复位,打开井口
锥形胶芯环形防喷器
胶芯 活塞 支持筒
顶盖 防尘圈 支持筒 壳体
锥形胶芯环形防喷器
1.胶芯的结构特点
1) 胶芯外侧面呈圆锥形,锥面母线与胶芯轴线夹角为 20°~25°胶芯 由2~30块(成偶数)铸钢支承筋与橡胶硫化而成,支承筋沿圆环呈径 向辐射状配置,橡胶硫化在支承筋腹板的四周。胶芯外形像南瓜 ,故 有“南瓜胶芯”之称
海外石油钻井液压环形防喷器安全操作规程
液压环形防喷器安全操作规程1人员准备1.1井队带班队长,司钻,副司钻,井架工,钻工等班组人员为本作业操作人员。
1.2带班队长、司钻对整个作业过程进行安全监督。
2工具准备2.1合适的吊装绳套、液压提升装置2.2吊车2.3BOP螺杆专用套筒扳手等工具3安全注意事项3.1安装时,注意保护两侧的钢圈槽3.2液压开关,防刺伤。
4操作程序4.1液压环形防喷器安全操作规程4.1.1安装总体要求4.1.1.1防喷器组安装完毕后,应校正井口、转盘、天车中心,其偏差不大于10mm,以减少钻具对封井器设备的接触和摩擦。
用16mm的钢丝绳在井架底座的对角线上加反正螺栓将防喷器绷紧固定牢靠,以减少在钻井中震动对其的影响。
环形防喷器顶部安装防溢管用螺栓连接,不用的栽丝孔用丝堵堵住。
4.1.1.2所有封井器每趟起下钻必须至少操作一次,交替使用司控台和辅控台进行关闭,环形封井器不需要完全关闭,另外,不能在空井的情况下关闭半封闸板。
4.1.2环形防喷器安全操作规程:4.1.2.1防喷器在进行压力试验时,注意所用试验钻杆应与底部的试验装置固定联结,不能让钻杆直接挂在胶芯底部,使胶芯直接承受钻杆向上的作用力。
试压后对各连接螺栓再一次紧固,克服松紧不均现象。
4.1.2.2进入目的层后,应按井控操作规程定期开关防喷器以检查其封井效果,如发现胶芯所有支撑铁芯完全并拢或其它问题,应立即更换胶芯或解决存在的问题。
4.1.2.3在井内有钻具发生井喷时,可先用环形防喷器控制井口,但尽量不作长时间封井(因胶芯易过早损坏,且无锁紧装置)。
当需要长时间封井时应采用闸板防喷器。
非特殊情况,不作封闭空井;封空井最大井压为额定工作压力的一半!环形防喷器处于关闭状态时,允许上、下活动钻具,但不允许旋转钻具。
4.1.2.4严禁用打开防喷器的方法来泄放井内压力,以防刺坏胶芯。
4.1.2.5每次打开后,必须检查胶芯是否全部打开,以防钻具挂坏胶芯。
4.1.2.6防喷器的开关应使用适当的液压油,并应注意保持清洁。
防喷器使用及维护讲解
A
A
A
105(15,000)
A
A-锥形胶芯,D-球形胶芯
环形防喷器
球形胶芯
环形防喷器
锥形胶芯
环形防喷器防喷器的功能
现场更换胶芯
环形防喷器防喷器的功能
起下钻具
若进行强行起下钻作业,应配备缓冲贮能器,并且贮能器预先冲一定压力的氮气;
分流器
旋转防喷器
连续油管防喷器
主要包括四闸板防喷器和液压防喷盒
C-铸造结构, CS-铸造结构且具有剪切功能
闸板防喷器
F,FS结构
闸板防喷器
铸件结构(C,CS)的防喷器
闸板防喷器主要密封原理
闸板防喷器
主要密封部位:侧门、闸板轴、闸板
各部件结构特点:
闸板轴密封机构
侧门与闸板轴之 间采用双向密封。 一部分是密封井压, 一部分是密封液控 的油压。
侧门浮动密封
4FZ65-35 4FZ65-70
谢谢!
C,CS FS,C, CS
FS,C, CS
FS,C S
35(5,000) F,C, C,CS FS,C, FS,C, FS CS
CS
CS
CS
CS
CS
FS
70(10,000) F,CS C FS,C, FS,CS
井控装置现场使用指南(正式版)
井控装置现场使用指南(正式版)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN井控装置现场使用指南防喷器篇防喷器是井控装置的核心组成部分.大港油田现在常用的防喷器主要为闸板防喷器、环形防喷器两种。
1、闸板防喷器现场安装、使用及注意事项(1)现场安装注意事项a、接收管具公司送来的防喷器时,应拆下防护板,检查防喷器本体及四通壳体上的钢圈槽和通径内腔的情况,并与对方交接清楚;b、应保证钢圈槽清洁,无可使用性损伤,钢圈槽内涂抹防锈油;c、注意不要装反,应使壳体指示箭头方向及闸板腔顶密封面在上;d、防喷器安装好后,一般应使手动锁紧装置的操纵杆及手轮位于井架大门两侧面,油路控制管线接口应背对井架大门方向;e、为安全起见,手动锁紧装置必须装全,靠近手轮端应支撑固定好,其中心线与锁紧轴之间的夹角不大于30°,并在手轮处挂牌标明开关方向和开关到底的圈数。
f 、上紧连接螺栓时要用力均匀,按对角依次上紧,并在进行井控设备试压前后按要求进行检查。
g、安装好防喷器后,应按设计要求进行清水试压。
h、为防止在钻井过程中偏磨防喷器,在安装好防喷器后,必须重新校正天车、转盘及井口三者中心成为一线,其三点中心偏移量不大于10mm,校正后将防喷器用16mm钢丝绳紧固牢。
(2)使用方法及注意事项闸板防喷器安装于井口之后,在使用之前应注意检查以下各项工作,进行试运行,确认无问题后方可使用。
a、检查油路连接管线是否与防喷器所标识的开关一致;b、检查手动锁紧装置是否连接良好,手动操纵关闭闸板是否灵活好用,并挂上锁紧标识牌;c、当井内有管柱时,严禁关闭全封闸板,以免挤压坏钻具;d、不允许以打开闸板的方法来泄压,以免损坏胶芯。
每次打开闸板前应检查手动锁紧装置是否解锁。
打开后要观察锁紧轴是否退出到位,以检查闸板是否处于全开位置,不得停留在中间位置,以免起下钻具时碰坏闸板;e、要长时间封井时,应用锁紧装置锁定闸板。
2第二章环形防喷器讲解精品PPT课件
开井:(图及说明)
液压油----开启 腔-----活塞下行---胶芯下行,活塞对胶 芯挤压力消除,胶 芯在自身弹力的作 用下,恢复原状, 把井打开。
锥型胶芯 环形防喷器
锥型胶芯 环形防喷器的组成 锥型胶芯 环形防喷器的工作原理 锥型胶芯 环形防喷器的结构特点
九、故障判断及排除方法
组合胶芯环型防喷器图
第二章 环形防喷器
一、环形防喷器的作用 二、环形防喷器的类型 三、锥型胶芯环形防喷器 四、球型胶芯环形防喷器 五、组合胶芯环形防喷器 六、环形防喷器的比较 七、国产环形防喷器的技术规范 八、使用环形防喷器时的注意事项
九、故障判断及排除方法
环型防喷器的比较:
防喷器关闭后打不开。
因为长期关井。或固井后胶芯下有水泥浆凝固而造成。清洗。
防喷器开关不灵活
(1)管线连前,用压缩空气吹扫,接头要清洗干净。 (2)油路有漏失,防喷器长时间不活动,赃物堵塞。
提问与解答环节
Questions And Answers
谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
第二章 环形防喷器
一、环形防喷器的作用 二、环形防喷器的类型 三、锥型胶芯环形防喷器 四、球型胶芯环形防喷器 五、组合胶芯环形防喷器 六、环形防喷器的比较 七、国产环形防喷器的技术规范 八、使用环形防喷器时的注意事项
九、故障判断及排除方法
故障判断及排除方法
防喷器封闭不严。
(1)若新胶心,可多活动几次。旧的若支撑筋已靠拢仍封闭不严,则更 换胶心。 (2)对旧胶心有严重磨损、脱块,影响使用的,及时更换。 (3)若打开过程中长时间未关闭使用胶芯,使杂物沉积于胶芯沟槽及其 他部位。应清洗胶芯,并活动胶芯。
环形防喷器操作规程
环形防喷器操作规程第 1 页共 2 页
2013年9月
1.操作人员
1)环形防喷器的操作人员应接受井控培训、并经合格鉴定后方具备操作的资格;
2)操作人员调动后应携带好井控证书
3)平台经理、高级队长、钻井队长、钻井监督、司钻、付司钻和井架工必须具备井控证书。
2.操作前检查
4)操作之前检查储能器压力保持:2900~3000psi;环形防喷器管汇压力保持在900~1200psi最高不超过1500psi;气源压力110psi;
5)确认环形防喷器开关位置,开关牌是否齐全;
6)控制管线连接处有无渗漏现象;
3.作业
7)操作前确认作业内容及顺序;
8)专人操作防喷器的开关;
9)钻台控制面板操作时,先压下气控手柄,然后操作防喷器开关控制手柄,储能器压力表显示下降,即可松开防喷器控制手柄和松开气控手柄,完
成防喷器开关工作;
10)开关防喷器时,如果储能器压力持续下降,这时要检查控制管线有无泄漏、储能器三位四通阀是否到位;
11)环形防喷器可以短时空井关闭;
12)强行起下钻时,调节防喷器关闭压力能关住井内压力即可;
13)环形防喷器功能试验时表明动作即可;
14)如果开关一切正常,挂好标志牌注明开关位置;
15)当防喷器关闭时司钻房刹把明显处挂警示牌,避免误操作。
环形防喷器操作规程第 2 页共 2 页
2013年9月4.日常检查与维护
1)检查液控管线以及接头是否漏油。
2)检查万能胶心回位、变形情况。
3)每次作业完成清理胶心上部。
5.相关文件和记录
1)《万能防喷器使用说明书》
2)《试压记录》
3)《防喷器开关记录》。
防喷器操作、保养规程
防喷器操作、保养规程一、闸板防喷器和环形防喷器技术参数1、2FZ35-70C双闸板防喷器技术参数通径尺寸 346.1mm 额定工作压力 70MPa2、FZ35-70C单闸板防喷器技术参数通径尺寸 346.1mm 额定工作压力 70MPa3、FH35-35/70环形防喷器技术参数通径尺寸 346.1mm 额定工作压力 35MPa二、闸板防喷器操作规程1、操作前的检查1)检查检查防喷器安装是否正确:壳体吊装耳在上部;各处联接螺栓对角依次均匀上紧;2)检查油路连接管线是否与防喷器所标识的开关一致。
可由控制台以2~3MPa的控制压力对每种闸板试开关各两次,以排除油路中的空气,如闸板开关动作与控制台手柄指示不一致,应调整连接管线;3)对井口装置进行全面试压,试压标准应按有关井控规程条例执行。
试压后对各连接螺栓再一次紧固,克服松紧不均现象;4)检查所装闸板芯子尺寸与井下钻具尺寸是否一致;5)检查各放喷、压井、节流管汇是否连接好;6)防喷器在进行地面检查试验时,应在防喷器内加满水,并且开关闸板活动一次,以排除闸板腔内闸板后部的空气。
2、闸板防喷器的使用方法及注意事项:1)防喷器的使用指定专人负责,落实职责,使用者要做到三懂四会(懂工作原理、懂性能、懂工艺流程;会操作、会维护、会保养、会排除故障);2)当井内无管柱,试验关闭管子闸板时,最大液控压力不能超过3MPa,以免损坏胶芯。
当井内有管柱时,严禁关闭全封闸板;3)需要长时间封关井时,在液压关闭锁紧闸板后,液压可泄掉,楔形活塞上的楔面可自锁闸板,并在控制台上挂牌说明,以防误操作;4)进入目的层后,每天应开关闸板一次,检查开关是否灵活,液动锁紧是否好用。
每次起钻完后还应做全封闸板开关试验,井内有管柱时严禁关闭全封闸板;5)不允许用打开闸板的方法来泄压,以免损坏胶芯,每次打开闸板时应检查液动锁紧装置的显示杆是否被顶出,以确保闸板被打开。
打开后要检查闸板是否处于全开位置(全部退回到壳体内),以免钻具损坏展板;6)注意保持液压油清洁;7)防喷器用完后,应使闸板处于全开位置,以便检修。
环形防喷器车间试压操作规程
环形防喷器车间试压操作规程1.将组装后的防喷器运至试压区,并吊装在试验台上。
接通试压区的电源、油路等,做好警示标志。
2.壳体静水压试验及油路试验:防喷器第一次安装好后(不安装胶芯),进行壳体静水压试验及油路密封试验。
2.1 壳体静水压试验①使用盲法兰将防喷器顶盖堵住。
②防喷器灌满清水。
③打压至防喷器额定压力,保压3分钟,无可见渗漏,压降不大于 0.7MPa。
④将压力泄至零。
⑤打压至防喷器额定压力,保压15分钟,无可见渗漏,压降不大于0.7MPa。
⑥泄压。
2.2 油路试验:①用21MPa油压关闭防喷器,并保压3分钟,无可见渗漏。
②将油压泄至零。
③再次用21MPa油压关闭防喷器,并保压15分钟,无可见渗漏。
④用21MPa油压打开防喷器,并保压3分钟,无可见渗漏。
⑤将油压泄至零。
⑥再次用21MPa油压关闭防喷器,并保压15分钟,无可见渗漏。
3.关闭试验:①完成壳体静水压试验后装上胶芯进行关闭密封试验。
②关闭试验分为低压试验和高压试验,并且低压试验应在高压试验之前进行。
应从压力已稳定且壳体的外表面已彻底干燥后开始计时。
③在胶芯内部插入试压芯轴。
对于通径不小于279mm的防喷器使用127mm 芯轴,通径不大于228mm的防喷器使用88.9mm芯轴。
④用10.5MPa油压关闭防喷器。
⑤使用清水打压至1.4-2.1MPa,保压10min无可见渗漏,压降不大于0.7MPa。
⑥将压力泄至零。
⑦再次用10.5MPa油压关闭防喷器,打压至额定压力,保压10min无可见渗漏,压降不大于0.7MPa。
4.通径试验所有压力试验后30min内,用符合GB/T 20174-2006中表1规定的通径规,应不借助外力穿过单台防喷器通孔。
环形防喷器操作与维护指南
300MPa的球阀。(详情见下)
该产品的另一个特点是它的防喷器工作压力和关闭心子操作液压
比是1:1。也就是说,例如,如果井口压力是100Mpa时,那么关闭
井口的水力关闭压力必须是100Mpa±10Mpa对于开井操作来说,这 个特征是令人满意的,对于拆卸操作来说这个特征是使人满意的,因
对于不同油田的暴露条件,主要是最大最小温度,内部圭寸隔器可 以采用几种不同的合成橡胶。选择封隔器的材料往往采取折中的办 法。你所要得到的就是封隔器持续暴露在原油中的抵抗能力。
虽然帽状密封能使用多次,但是无论何时从防喷器中拆掉压帽, 我们都建议换掉它。
为这种最佳的调整能力可以减小拆卸物与防喷器内部封闭元件的摩 擦。在进行拆卸操作之前,应该在水力关闭系统上安装一个特别的水 压校准器,那将会更容易实现无数手动控制水力校准器所不能提供的 精确程度。
压力源
对于大多数有效的操作而言,应该使用一个能够自动控制并具有 足够关闭防喷器至少三次的储蓄能力的水力关闭系统。 这样的关闭系 统可能和一个三级泵装配在一起,由汽油或柴油引擎和/或一个气动
水力泵来提供能量。关闭系统应该和一个水压调节阀装配在一起, 这 个水压调节阀是为了控制储压管汇的水力关闭压力。 对于该产品我们 建议调节压力为80-120Mpa。为了关闭和打开环形防喷器,在关闭系 统上应该使用三位四通阀。阀上的金属盘上应该标识出三个位置: 打 开,停止(中立的)和关闭。
当在300Mpa的工作压力下使用该产品时,建议使用一个紧急旁通 阀,以便在井口压力超过水力调节压力的情况下给防喷器快速提供最 大管汇压力,从而提前进行关闭。关闭防喷器的压力可能需要手动调 节水力压力调节器来增加,直到密封或得到最大调节压力。然而,大 多数关闭系统上的防喷器水力调节器有一个0-150Mpa的操作范围。
环形防喷器
五、组合胶心环形防喷器简介
▪ 开井:开井时,活 塞向下移动,内外胶 心依靠自身弹性恢复 开井状态
▪ 注:封井时,外胶 心虽变形较大,但其 作用只是传递压力而 不移动。
18
公称通径相同,最大工作压力相同的 三种环形防喷器的优劣对比表
结构复杂程度
胶芯封零效果
现场更换胶芯 的方法
胶芯寿命
开关一次所需液 控油量的比值
2
工 开井动作 调试:通径小于476mm的环形防喷器,关
作 闭时间不应超过30s;通径等于或大于 476mm的环形防喷器,关闭时间不应超过
原 45s;使用后的胶芯能在30min内恢复原状。
理
关井动作
8
三、锥形胶心环形防喷器
胶芯不易翻胶
寿命可测
井压助封
10
安例:
井喷时间:1986年8月17日
井深:5306m
华北油田留古2井是吕汉浅山的一口探井,设计井深5500m,目的层 为古生界,由钻井二公司6021队施工.井深结构φ244.5mm套管 ×3459.46m+φ215.9mm井眼×5306m;井口装置DF-35型液压防 喷器;
井喷过程: 1986年8月7日21:00钻至井深5161m,泥浆出现水侵, 出水20m3,原泥浆密度1.66g/cm3,水侵后密度为1.55 g/cm3,8月 16号7:55钻至井深5306.35m又出现水侵,密度由1.54降到 1.51g/cm3.8:30关闭防喷器,套压为10.5MPa.16:30开始第一次压 井,泵入密度为1.85g/cm3泥浆90m3 ,停泵后套压为7MPa;第二次打 入密度1.72g/cm3的泥浆69m3 ,听泵后套压为8MPa.17日21:35防 喷器半封闸板刺坏,关环形防喷器,胶芯也刺漏,井口完全失去控制.
井控设备现场操作要领
井控设备现场操作要领一、环形防喷器135/8″环形防喷器开、关到位的时间一般在35秒~40秒之间。
211/4″环形防喷器开、关到位的时间一般在55秒~65秒之间。
从外观不能观察到环形防喷器的开关动作,判断环形防喷器开或关是否到位的方法是:看司钻控制台环形压力表,若压力下降,这说明环形防喷器正在打开或关闭,当司钻控制台环形压力回升到开、关前的初始压力时,就表明环形防喷器己开或关到位。
若司钻控制台上环形压力长时间回升不到开、关前的初始压力,有可能存在以下问题:1、控制油路泄漏。
2、远程控制台内三位四通换向阀开、关不到位。
3、远程控制台补压慢或三缸柱塞泵没有工作等。
二、闸板防喷器13 5/8″闸板防喷器开、关到位时间一般在15-20秒。
一)开、关是否到位的判断:1、看锁紧轴:若锁紧轴完全收缩到液缸内,就表明闸板防喷器己关到位;若锁紧轴完全从液缸内退出,就表明闸板防喷器己开到位。
2、观察司钻台管汇压力变化:若压力下降,这说明闸板防喷器正在打开或关闭,当司钻控制台上管汇压力回升到开、关前的初始压力时,就表明闸板防喷器己开、关到位。
若司钻控制台上管汇压力长时间回不到开、关前的初始压力,有可能存在以下问题:1)制油路泄漏。
2)远程控制台内三位四通换向阀开、关不到位。
3)远程控制台补压慢或三缸柱塞泵没有工作等。
二)手动锁紧装置开、关操作:1、手动锁紧装置用于锁紧和关闭闸板,不能打开闸板;2、在无液压的条件下,可以用手动锁紧装置关闭闸板,此时先将远程控制台上的三位四通换向阀处于关位,再手动关闭锁紧杆;3、用手动锁紧装置关闭闸板或锁紧后若要打开闸板,必须上首先使手动锁紧装置复位解锁,再用液压打开闸板,否则,若直接用液压打开闸板,会损坏锁紧轴和闸板轴;手动锁紧装置锁紧和解锁时应注意开、关圈数;4、手动锁紧装置锁紧和解锁到位后,必须回转1/2—1/4圈,防止锁紧轴和闸板轴粘扣。
三、防提断装置防提断装置的作用是为了防止关闭半封闸板防喷器后提断钻具或损坏防喷器。
环型防喷器说明书
9. 故障判断及排除方法 ............................................................................................................ 20
9.1. 防喷器密封井压渗漏 .................................................................................................... 20 9.2. 防喷器关闭后打不开 .................................................................................................... 20 9.3. 防喷器开关不灵活 ........................................................................................................ 20 10. 定货说明 ............................................................................................................................... 21
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
环形防喷器维护与操作指南油田管具生产合作公司1995年10月1日保证书油田管具生产合作公司生产的所有产品,在开始使用的一年内,并且是在压力范围内使用,我们保证不会存在工艺和材料方面的缺陷。
油田管具生产合作公司仅限于免费替换发现的在材料或者工艺上有缺陷的部件。
点检包括由疏忽引起的缺陷,但不包括:劳务支出的赔偿以及由这种不足导致的买方的损失,在一般民事法律或严格的执法胜诉所花费用,由于延期产生的损失、价值的消耗,其他直接或间接的损失或任何破坏性的结果。
此保证书专用于其他说明书明确提到的情况、销售说明书暗含的情况和超过说明书使用范围但合适的特殊情况下。
在产品不完全是我公司生产的情况下,管道工的义务限于他对油田管具生产合作公司的义务之中,仅仅有权从该产品和部件的厂商复原。
环形防喷器操作指南1995年10月1日简介在井控技术中,环形防喷器是一项独特的设计。
与其他的环形防喷器不同,该产品在它的封闭元件中没有使用金属头。
这样就允许该防喷器能关闭井中的多个对象,就像开井时一样不会损坏那些精密的设备,例如电潜泵电缆或者纤维玻璃管道。
另外该产品没有可移动的机械部件,例如活塞和动力封等容易被封闭液体中的杂质损害的部件。
外部封隔器作为一个挡板来传输水压到内部封隔器并关闭环形防喷器。
特点和装配指南与市场上其他的环形防喷器不同,该产品是一个进行压力开合环行防喷器,并能在包括氮气、水及水力流体等任何介质中操作使用,在水力流体中更好。
必须将压力源与位于防喷器上的两个NPT汽缸口中的其中一个,用一条高压柔韧管线最好是1英寸管线连接起来。
两个汽缸口都可以使用,且在防喷器两面隔180度,这样设计仅仅是为了方便。
在一个储蓄器关闭系统上使用一个三位四通阀(典型硬件),水力管线应该连接到在关闭系统后边的“关闭”汽缸口上。
“开”汽缸口一定要封死。
在防喷器和水力管线之间,建议安装一个1英寸300MPa的球阀。
(详情见下)该产品的另一个特点是它的防喷器工作压力和关闭心子操作液压比是1:1。
也就是说,例如,如果井口压力是100Mpa时,那么关闭井口的水力关闭压力必须是100Mpa±10Mpa。
对于开井操作来说,这个特征是令人满意的,对于拆卸操作来说这个特征是使人满意的,因为这种最佳的调整能力可以减小拆卸物与防喷器内部封闭元件的摩擦。
在进行拆卸操作之前,应该在水力关闭系统上安装一个特别的水压校准器,那将会更容易实现无数手动控制水力校准器所不能提供的精确程度。
压力源对于大多数有效的操作而言,应该使用一个能够自动控制并具有足够关闭防喷器至少三次的储蓄能力的水力关闭系统。
这样的关闭系统可能和一个三级泵装配在一起,由汽油或柴油引擎和/或一个气动水力泵来提供能量。
关闭系统应该和一个水压调节阀装配在一起,这个水压调节阀是为了控制储压管汇的水力关闭压力。
对于该产品我们建议调节压力为80-120Mpa。
为了关闭和打开环形防喷器,在关闭系统上应该使用三位四通阀。
阀上的金属盘上应该标识出三个位置:打开,停止(中立的)和关闭。
当在300Mpa的工作压力下使用该产品时,建议使用一个紧急旁通阀,以便在井口压力超过水力调节压力的情况下给防喷器快速提供最大管汇压力,从而提前进行关闭。
关闭防喷器的压力可能需要手动调节水力压力调节器来增加,直到密封或得到最大调节压力。
然而,大多数关闭系统上的防喷器水力调节器有一个0-150Mpa的操作范围。
关闭系统的操作在正常起下钻期间,四通阀应该置于“开”的位置。
正如上面提到的,该产品是一个可以进行压力开合的防喷器。
将三位四通阀放置在“开”的位置消除了压力滞留于环形防喷器环形空隙中的可能性,这种滞留的压力可能在上下送工具时导致封闭元件的不完全封闭,导致不必要的磨损和内部封闭元件损坏的可能性。
防喷器的常规封闭操作:1、将三位四通阀置于关的位置。
当水力流体通过关闭系统的管汇的声音终止时,就说明封闭成功了。
2、将三位四通阀置于“封锁”(中立的)位置。
3、通过对封闭元件进行视觉检查来验证是否封闭。
将四通阀置于“封锁”位置,将水力流体挤入防喷器的环形空隙。
到防喷器调制水力关闭压力可能是1000psi=/-(800-1200psi),但是在防喷器的压力空间内密封的动力液体将会抑制井口压力,因为水力流体是不可压缩的,从而可以给防喷器提供足够比例的工作压力。
如果保持四通阀在“关闭”位置,将把井口压力隔离在调后的水力压力以下,水力流体将被排入水力流体储存器中,导致井眼流体与井口气压相通,这样会引起可能的伤害和死亡。
要打开防喷器,可以将三位四通阀置于“开”的位置。
封隔器特点与所有的环形防喷器相同,该产品的封隔元件完全打开需要一段时间,时间的长短主要取决于以下几个因素:1、封闭的时间2、开井还是管柱封闭3、温度4、封隔器已用时间在最差的条件下,完全打开需要占用几个小时,在理想条件下,仅仅需要几分钟。
封隔器在每一次使用前后,都应该检查防喷器孔的位置。
当完全打开的时候,封隔器被防喷器的钢体保护起来将不会接触到通过井口的移动物。
当防喷器完全打开失败时将会导致内部封隔器损坏。
承压起下管柱操作其他环形防喷器,,随着井口压力的增加,由环行封隔器操纵的活塞对井内物体的啮合力也相应增加。
这样就增加了管柱与封隔器之间的摩擦力,将急剧降低封隔器的使用寿命。
与其他环形防喷器不同,该产品的封闭不需要井口压力的辅助。
因为它的1:1的关闭压力比率以及水力流体直接关闭,该产品能在需要时作为理想的洗提管柱。
当该产品以120Mpa的压力封闭管柱时,就产生100Mpa的井口压力,和对管柱20Mpa的压力。
正确操作是将封隔器一起封闭。
1、确保封闭系统操作该防喷器时有一个水力调节器来控制防喷器的水力压力。
水力调节器有一个“回流”的能力,能使从防喷器到储存器保持在一定压力之下。
2、将三位四通阀置于“关闭”位置关闭防喷器,并在承压起下管柱期间保持其在这个位置。
3、缓慢降低加在防喷器的水压,直到管柱周围有轻微漏失,然后再增加10-20MPa,或者增加到漏失停止。
4、开始起下管柱。
在操作时,一定要监测井口压力,以便对调节器的压力做任何必要的调整,从而保持密封元件的啮合力在最小值。
任何起下管柱操作都会加速密封元件的磨损,但是保持密封元件的啮合力在最小值,可以减少加速磨损。
操作要领所有用于制造封隔器的合成橡胶材料都会疲劳损坏。
当封隔器在裸眼井段以及带着井口压力关闭时,疲劳损坏得更快。
当测试防喷器时,建议操作者周围管柱。
封隔器应保存在阳光照射不到的仓库里。
合成橡胶随时间会失去弹性,长时间的保存会使封隔器的使用寿命减少。
外部封隔器作为一个挡板来容纳水力流体,并且在需要时对内部封隔器关闭提供能量。
因为井内物体接触不到它,不会对它造成损坏,外部封隔器的服务寿命比内部封隔器要长2-4倍。
无论时候更换内部封隔器,一定要检查外部封隔器,发现割伤、撕伤或裂痕等任何伤痕都必须更换它。
对于不同油田的暴露条件,主要是最大最小温度,内部封隔器可以采用几种不同的合成橡胶。
选择封隔器的材料往往采取折中的办法。
你所要得到的就是封隔器持续暴露在原油中的抵抗能力。
虽然帽状密封能使用多次,但是无论何时从防喷器中拆掉压帽,我们都建议换掉它。
环形防喷器维护指南拆卸1、一定要通过移除防喷器汽缸口的1号栓,确保防喷器内的压力完全清出。
2、拆掉保护盖上双头螺栓的螺帽。
3、用有眼螺栓拆掉防喷器上的保护盖。
4、拆掉内部封隔器。
5、拆掉外部封隔器和密封圈部件。
6、从外部封隔器拆掉密封圈部件。
7、清洁和检查所有的部件有无损坏。
注:应该仔细检查外部封隔器有无割伤、撕伤或者裂痕。
如果发现任何损伤,应立即更换外部封隔器。
可能发现围绕内部封隔器内径有表面损伤,而仍然能令人满意的工作。
如果封隔器不经过测试,那么就需要操作者自己来判断是否更换它。
组装1、安装密封圈在外部封隔器外径上的凹槽里,注意!!不要对外部封隔器造成任何形式的损伤。
2、在防喷器的内部涂上润滑油,在外部封隔器外部涂上轻质油,不要使用重质油。
3、安装外部封隔器和密封圈部件,组装到防喷器上。
4、在内部封隔器上涂上轻质油,安装在外部封隔器的内径中。
5、更换保护盖中的矩形水力密封。
将密封件的尾部互相重叠并对齐安装。
(割一个45度角)。
6、Use Never-Seeze or equivalent on the stud threads。
上紧保护盖螺丝上的螺帽,使螺帽的扭矩达到800-1000英尺.磅。
(1英尺=0.3048米,1磅=0.4536千克)油田管具生产合作公司环形防喷器测试程序我们建议测试环形防喷器时根据API设计说明书16A。
对于Drill Through Equipment如下:环形密封系统测试一般:环形密封系统测试分为两个步。
第一步需要封闭一个特定尺寸的管柱,另一关闭测试在防喷器中不需要管柱。
方法:带管柱封闭:对于9寸和更小的内径的井径作为测试尺寸时用3寸半管柱,对于11寸套管或更大用5寸管柱将作为测试尺寸。
使用特定尺寸的管柱,密封系统应用在低于封闭系统和封闭系统处于关闭位置时将接受水力压力的测试。
测试压力将等于防喷器的最大工作压力等级。
封闭压力必须等于或小于水力操作系统的额定工作压力。
无管柱封闭:所有的环形防喷器在无管柱时应该被关闭。
在构造上,防喷器将会受到应用在关闭位置时的水力压力测试。
封闭压力必须等于或小于水力操作系统的额定工作压力。
承诺:本产品不会有显而易见的漏失。
10。
