防雷检测及接地电阻测量(标准版)
防雷接地电阻测试报告
接地电阻测试报告
一接地电阻测试说明
在防雷保护工程中，对接地电阻要求相当严格，接地电阻如果没有达到标准容易造成所保护设备损坏，给用户带来人身伤害和财产损失，因此根据《中华人民共和国气象法》规定：对已做过的防雷工程，每年在雷雨季节到来之前，应该有专业人员进行检测，提前找出隐患，避免造成不必要的损失。
二接地电阻测量仪说明
在检测接电电阻过程中我们选用4105B系列接地电阻测量仪，本仪器安全性能符合国际标准
IEC61010—1：1990，其执行标准为：Q/HKY 05-2001。
三接地电阻测量方法
（1）设备检查及更换
仪表在接通电源工作时，若显示欠压指示，表示电池电量不足，应更换新电池。
（2）接地电阻的测量
●以被测接地极为E1起点，使电位探针P2和电流探针E2三者在一直线上，间距为5米。
●用绿色测试线连接到仪器的E1，用红色测试线连到测试孔P2，黄色测试线连接到E2。
●经仪表选择开关选定所需的测试量程。
●按一下测试开关TEST，电流指示灯亮，显示屏显示接地电阻值。
四接地电阻测试结果
结论：合格
审核：测试
人：
日期：2015.12.20。
防雷检测及接地电阻测量
防雷检测及接地电阻测量防雷检测以及接地电阻测量是用于保护建筑物和设备免受雷击损害的重要措施。
本文将详细介绍防雷检测的原理、方法和过程，以及接地电阻测量的意义和实施步骤。
一、防雷检测1. 原理雷电是自然界中产生的静电放电现象，当自然界中的大气层与地面之间存在电位差时，就会引发雷电。
建筑物和设备作为电气导体，很容易成为雷击的目标。
防雷检测的原理就是通过测量建筑物和设备之间的电位差来判断是否存在雷电风险，及时采取防护措施。
2. 方法和步骤（1）建筑物结构检测：首先要对建筑物的结构进行检测，包括房屋外墙、屋顶、窗户、门等。
检测的目的是确定建筑物是否存在可能加剧雷击损坏的因素，如结构松动、电气线路暴露等。
（2）设备接地检测：接地是防雷的重要措施之一，它可以将雷电引导到地下，减少对建筑物和设备的损害。
因此，接地电阻的测量非常重要。
通过测量设备的接地电阻，可以判断接地是否良好，并及时采取修复措施。
（3）雷电预警系统的安装：雷电预警系统可以提前发现雷暴形成的条件，及时通报相关人员采取防护措施。
雷电预警系统的安装需要根据建筑物和设备的特点进行选择和布置，以确保最大程度的保护。
（4）建筑物内部电气设备检测：建筑物内部存在各种各样的电气设备，如电脑、空调、照明等，它们都需要接受防雷检测。
通过测量和检查建筑物内部的电气设备，可以判断是否存在安全隐患，并及时采取措施修复。
二、接地电阻测量1. 意义接地电阻是指建筑物和设备接地系统的电阻，它反映了接地系统的良好程度。
对于防雷来说，接地电阻的大小直接影响着雷电保护的效果。
接地电阻测量的意义在于及时发现接地不良的情况，并采取相应的措施进行修复，确保接地的有效性和安全性。
2. 测量步骤（1）准备工作：在进行接地电阻测量之前，需要进行一些准备工作。
首先要了解接地系统的结构和布置，确定测量的位置和方案。
其次，需要准备好测试仪器，如接地电阻测试仪、导线等。
（2）连接测量仪：根据测量仪器的要求，将测试仪器和建筑物或设备的接地系统相连。

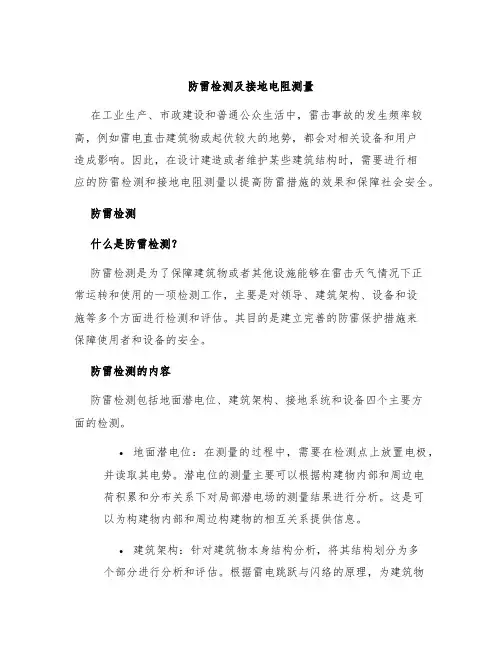

防雷检测及接地电阻测量
防雷检测及接地电阻测量在工业生产、市政建设和普通公众生活中，雷击事故的发生频率较高，例如雷电直击建筑物或起伏较大的地势，都会对相关设备和用户造成影响。
因此，在设计建造或者维护某些建筑结构时，需要进行相应的防雷检测和接地电阻测量以提高防雷措施的效果和保障社会安全。
防雷检测什么是防雷检测？防雷检测是为了保障建筑物或者其他设施能够在雷击天气情况下正常运转和使用的一项检测工作，主要是对领导、建筑架构、设备和设施等多个方面进行检测和评估。
其目的是建立完善的防雷保护措施来保障使用者和设备的安全。
防雷检测的内容防雷检测包括地面潜电位、建筑架构、接地系统和设备四个主要方面的检测。
•地面潜电位：在测量的过程中，需要在检测点上放置电极，并读取其电势。
潜电位的测量主要可以根据构建物内部和周边电荷积累和分布关系下对局部潜电场的测量结果进行分析。
这是可以为构建物内部和周边构建物的相互关系提供信息。
•建筑架构：针对建筑物本身结构分析，将其结构划分为多个部分进行分析和评估。
根据雷电跳跃与闪络的原理，为建筑物结构特征中的导体所在位置、启动位置、结束位置以及相对位置建立雷电跳跃等级和剩余电压的等级。
•接地系统：对建筑物内部和周边使用的地下线路和外部的电源进行检测，在位置和布局上进行规划和评估。
对各类使用的防雷器件和终端设备以及得到的保护性距离等各项参数进行测量和评估。
•设备：对建筑物内各项引雷设备进行检测。
针对不同位置、设备类型、路径行驶方式以及输出短路均值等因素进行评估和测量。
防雷检测的目的根据防雷检测，设计相应的措施来避免雷电冲击和对相关设备进行保护。
通过对各项设备、建筑等多方面的检测，可以评估出规避建筑物和其他设施在遭遇雷击时所面临的风险情况，同时设计和改进相应回防雷保护系统来提高其可操作性和安全性。
接地电阻测量什么是接地电阻测量？接地电阻测量是测量设备或建筑物接地系统的电阻大小的一项技术。
其目的是评估当前系统的接地质量和确定其是否符合规范和要求，从而可进一步检测掌握相关设备的安全运行状态及其在遭遇雷电冲击时的可靠性。
防雷检测标准
防雷检测标准防雷检测是指对建筑物、设备或者其他物体进行雷电防护装置的安装和性能检测，以保障人身和财产的安全。
雷电是一种自然现象，其具有突发性和破坏性，因此对于防雷设施的检测尤为重要。
本文将围绕防雷检测标准展开讨论，以期为相关领域的从业人员提供参考。
首先，防雷检测标准应当包括对防雷设施的安装位置、接地电阻、接闪器、避雷针等各项指标的要求。
安装位置的选择应当考虑到建筑物的结构、周围环境以及雷电活动的频率和强度，以确保防雷设施的有效性。
接地电阻是衡量接地系统性能的重要指标，其大小直接影响着接地系统的放电能力。
接闪器和避雷针则是防雷系统中的重要组成部分，其性能直接关系到对雷电的有效防护。
其次，防雷检测标准还应当包括对防雷设施的性能检测方法和标准。
对于不同类型的防雷设施，其性能检测方法和标准也有所不同。
例如，对于接地系统的性能检测，可以采用电阻测试、电位测试等方法，以确保其符合相关标准要求。
而对于避雷针和接闪器的性能检测，则需要考虑其放电能力、承受雷电冲击的能力等指标。
因此，防雷检测标准应当明确各项防雷设施的性能检测方法和标准，以便检测人员进行准确的检测。
另外，防雷检测标准还应当包括对防雷设施的维护和管理要求。
防雷设施的维护和管理对于其长期有效性至关重要。
一方面，定期的检测和维护可以确保防雷设施的性能处于良好状态，另一方面，及时的维修和更换可以避免因设施老化而导致的安全隐患。
因此，防雷检测标准应当明确防雷设施的维护周期、方法和标准，以及对于异常情况的处理要求。
综上所述，防雷检测标准是保障防雷设施有效性和安全性的重要依据。
其包括对防雷设施的安装位置、性能检测方法和标准，以及维护和管理要求。
只有严格按照相关标准进行防雷检测，才能确保防雷设施的有效性，保障人身和财产的安全。
因此，相关从业人员应当充分了解和遵守防雷检测标准，以提高防雷设施的有效性和安全性。

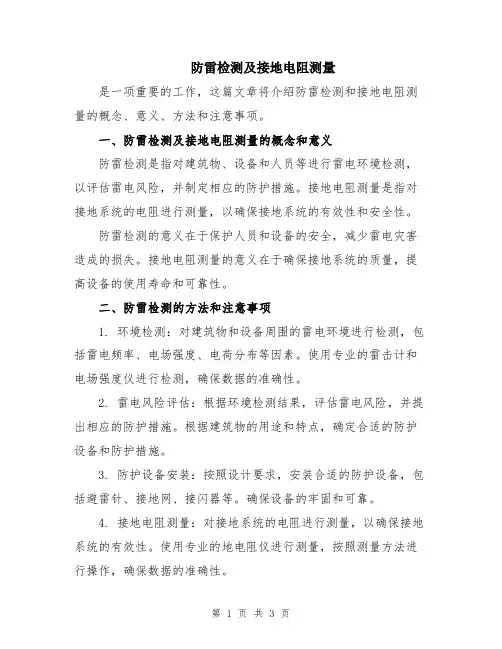

防雷检测及接地电阻测量
防雷检测及接地电阻测量是一项重要的工作，这篇文章将介绍防雷检测和接地电阻测量的概念、意义、方法和注意事项。
一、防雷检测及接地电阻测量的概念和意义防雷检测是指对建筑物、设备和人员等进行雷电环境检测，以评估雷电风险，并制定相应的防护措施。
接地电阻测量是指对接地系统的电阻进行测量，以确保接地系统的有效性和安全性。
防雷检测的意义在于保护人员和设备的安全，减少雷电灾害造成的损失。
接地电阻测量的意义在于确保接地系统的质量，提高设备的使用寿命和可靠性。
二、防雷检测的方法和注意事项1. 环境检测：对建筑物和设备周围的雷电环境进行检测，包括雷电频率、电场强度、电荷分布等因素。
使用专业的雷击计和电场强度仪进行检测，确保数据的准确性。
2. 雷电风险评估：根据环境检测结果，评估雷电风险，并提出相应的防护措施。
根据建筑物的用途和特点，确定合适的防护设备和防护措施。
3. 防护设备安装：按照设计要求，安装合适的防护设备，包括避雷针、接地网、接闪器等。
确保设备的牢固和可靠。
4. 接地电阻测量：对接地系统的电阻进行测量，以确保接地系统的有效性。
使用专业的地电阻仪进行测量，按照测量方法进行操作，确保数据的准确性。
5. 接地系统改进：根据测量结果，对接地系统进行改进，提高其性能和安全性。
可采取增加接地体数量、增加接地体长度、增加接地体间距等措施，提高接地系统的效果。
注意事项：1. 在进行防雷检测和接地电阻测量时，必须确保人身安全，做好相关的防护措施。
遵循操作规程，使用适当的防护器材，如绝缘手套、绝缘靴等。
2. 在进行接地电阻测量时，要保持设备的良好状态，确保测量结果的准确性。
如检查测量仪器的电源是否正常，电缆是否损坏，接地引线是否正常接触。
3. 在进行接地系统改进时，一定要根据实际情况进行评估和设计，确定合适的改进方案。
遵循相关的规范和标准，确保改进效果的可靠性。
4. 定期进行防雷检测和接地电阻测量，保持防护设备和接地系统的完好性。

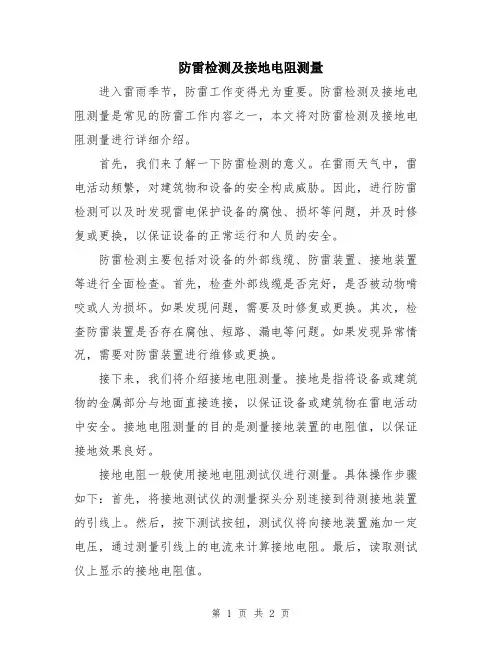

防雷检测及接地电阻测量
防雷检测及接地电阻测量进入雷雨季节，防雷工作变得尤为重要。
防雷检测及接地电阻测量是常见的防雷工作内容之一，本文将对防雷检测及接地电阻测量进行详细介绍。
首先，我们来了解一下防雷检测的意义。
在雷雨天气中，雷电活动频繁，对建筑物和设备的安全构成威胁。
因此，进行防雷检测可以及时发现雷电保护设备的腐蚀、损坏等问题，并及时修复或更换，以保证设备的正常运行和人员的安全。
防雷检测主要包括对设备的外部线缆、防雷装置、接地装置等进行全面检查。
首先，检查外部线缆是否完好，是否被动物啃咬或人为损坏。
如果发现问题，需要及时修复或更换。
其次，检查防雷装置是否存在腐蚀、短路、漏电等问题。
如果发现异常情况，需要对防雷装置进行维修或更换。
接下来，我们将介绍接地电阻测量。
接地是指将设备或建筑物的金属部分与地面直接连接，以保证设备或建筑物在雷电活动中安全。
接地电阻测量的目的是测量接地装置的电阻值，以保证接地效果良好。
接地电阻一般使用接地电阻测试仪进行测量。
具体操作步骤如下：首先，将接地测试仪的测量探头分别连接到待测接地装置的引线上。
然后，按下测试按钮，测试仪将向接地装置施加一定电压，通过测量引线上的电流来计算接地电阻。
最后，读取测试仪上显示的接地电阻值。
在接地电阻测量时，需要注意以下几个方面：首先，测试时应避免与其他金属接触，以免干扰测量结果。
其次，接地电阻的测量值应与规定的标准值相符合。
一般来说，建筑物的接地电阻应小于10Ω，电力设备的接地电阻应小于1Ω。
最后，接地电阻测量应定期进行，以保证接地装置的正常运行。
总结起来，防雷检测及接地电阻测量是防雷工作中的重要环节。
通过对设备的全面检查和接地电阻的测量，可以及时发现问题并采取相应措施，以保证设备和人员的安全。
防雷工作是一项系统工作，需要专业的人员进行操作和维护，同时也需要加强宣传和培训，以提高人们的防雷意识和技能。
只有做到全面、及时、有效的防雷措施，才能确保人员和设备的安全。
防雷检测及接地电阻测量
防雷检测及接地电阻测量是在建筑物或设备中进行的一项非常重要的安全检测工作。
防雷检测是为了确保建筑物或设备能够有效地防护雷电侵害，保护生命财产安全。
而接地电阻测量则是为了确保建筑物或设备的接地系统良好地工作，提供良好的电气保护。
首先，防雷检测是通过对建筑物或设备的物理结构和电气设备进行综合的检测和评估，以确定其防雷能力是否符合相关的国家标准和规范。
这包括建筑物的闪电导引系统、接地系统和绝缘系统等的设计和安装，以及电气设备的防雷保护措施等。
通过检测，可以确定建筑物或设备的防雷能力是否达到预期的要求，并提出相应的改进方案。
检测的主要内容包括对建筑物或设备的结构、导体接地电阻、绝缘电阻和泄漏电流等进行测试和分析。
这些测试可以通过使用专业的检测仪器和设备来完成，如雷电测试仪、绝缘电阻测试仪和地电阻测试仪等。
接下来，接地电阻测量是为了确保建筑物或设备的接地系统能够正常地工作，提供良好的电气保护。
接地系统是建筑物或设备中最基本和最重要的电气保护体系之一，它连接建筑物或设备的金属结构和地下导体，将电气设备的故障电流导向地面。
接地电阻是评估接地系统质量的关键参数，它反映了接地系统导通性能的好坏。
在接地电阻测量中，通常采用四线测量法或三电极法来测量接地电阻。
四线测量法是通过在测量中采用额外的两个电极来消除测量线路电阻的干扰，从而提高测量精度。
而三电极法则是通过将一个电流电极和两个电压电极放置在建筑物或设备地面上，同时测量电流和电压来计算接地电阻。
接地电阻的测量结果通常应符合相关的国家标准和规范的要求，一般要求接地电阻不应超过一定的限值。
在进行防雷检测及接地电阻测量时，需要注意以下几个方面：1. 确保测试仪器和设备的准确性和可靠性，避免因仪器和设备的误差而影响测量结果的准确性。
2. 确保测试过程的安全性，防止因操作不当而导致人身和设备的安全事故。
例如，在测量接地电阻时，需要确保电流不超过安全范围，避免对人身安全造成伤害。
防雷检测及接地电阻测量范本
防雷检测及接地电阻测量范本一、引言在现代社会中，由于各种原因导致雷击事故时有发生，给人们的生命财产安全造成了严重影响。
为了保障人们的安全，必须对各类建筑物进行防雷检测，并进行接地电阻的测量，以确保其防雷设施的完善性和可靠性。
二、防雷检测方案1. 检测目标根据国家标准，《建筑物防雷技术规程》，进行对建筑物及其附属设备的防雷系统进行全面检测，包括闪电保护装置、避雷针、接地装置等。
2. 检测方法采用现场检测和实验室检测相结合的方式进行，主要有以下几个步骤：（1）了解建筑物的结构和用途，制定相应的检测计划；（2）现场检测：包括对建筑物外观、内部结构、设备设施等进行检查，推测可能存在的雷击点；（3）实验室检测：对收集到的数据进行进一步处理和分析，评估防雷设施的完善性和可靠性。
3. 检测内容（1）防雷装置的合规性检测：包括避雷针、闪电保护装置等的安装位置、数量、连接方式等是否符合标准规范；（2）接地装置的合规性检测：包括接地电极的形状和材质、埋深等是否符合标准规范；（3）建筑物的防雷屏蔽性能检测：利用雷电模拟器对建筑物进行电磁场辐射测试，评估其对雷电的防护效果；（4）设备设施的防雷性能检测：对建筑物内部的各类设备进行检测，如电力线路、通信线路等是否存在雷击风险。
三、接地电阻测量方案1. 测量方法采用国家标准《建筑物接地装置通用技术条件和测量方法》，利用地电阻测试仪对接地装置的电阻进行测量。
2. 测量装置地电阻测试仪：在选择地电阻测试仪时，要考虑其测量范围、测量精度、稳定性等因素，并确保仪器的准确性和可靠性。
3. 测量步骤（1）准备工作：对测量仪器进行校验和调试，确保其正常工作；（2）选择测量点：根据建筑物的实际情况，选择代表性的地点进行测量，包括接地电极、接地体等；（3）测量操作：按照仪器的使用说明进行操作，确保测量的准确性和可靠性；（4）测量结果：记录每个测点的测量结果，并进行数据分析和比较，评估接地电阻的合格性。
(完整word版)关于防雷检测标准流程作业指导书
防雷检测标准流程作业指导书1.适用范围本防雷检测作业指导书适用于新建、扩建、改建建筑物的防雷检测，也适用于常规建筑物的年检。
本作业指导书不适用《建筑物防雷装置检测技术规范》GB/T 21714-2105中规定以外的建构筑物。
检测类、第二类建筑物时应取得主管部门颁发的防雷检测甲级资质方可进行。
2. 引用标准《建筑物防雷装置检测技术规范》GB/T 21714—2105《建筑物电子信息系统防雷技术规范》GB 50343-2012《建筑物防雷设计规范》GB 50057-20103. 测试仪器清单序号仪器设备名称主要性能要求型号编码测量范围1 激光测距仪 SW—1502 测厚仪 MT6003 经纬仪 DE2A4 拉力计 HP-5005 可燃气体测试仪 TYBX31C6 接地电阻测试仪 FW-E08AP7 土壤电阻率测试仪 FW—E08BP8 等电位测试仪 FW 3700P9 环路电阻测试仪 FW 3020B10 防雷元件测试仪 FW—SPD0611 绝缘电阻测试仪 FW 3050P12 表面阻抗测试仪 SL-030B13 静电电位测试仪 FMX-00314 数字万用表 UT61E15 标准电阻 FW—DZ16 钢卷尺 DL915017 游标卡尺 111-1014. 检测分类《建筑物防雷设计规范》GB 50057-2010第3。
0。
1条规定：建筑物应根据建筑物重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类。
检测前应首先用激光测距仪（SW-150）测量被检测建筑物的长、宽、高，按照《建筑物防雷设计规范》GB 50057-2010 附录A 建筑物年预计雷击次数中的公式计算出年预计雷击次数,然后根据《建筑物防雷设计规范》GB 50057-2010 第3.0.2条、3.0.3条和3.0。
4条的规定对被测建筑物进行防雷分类，确定防雷类别后应按照《建筑物防雷装置检测技术规范》GB/T 21714—2105 中规定的不同防雷类型的建筑物分别进行检测。
防雷检测接地电阻测试制度及流程
防雷检测接地电阻测试制度及流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!防雷检测接地电阻测试制度及流程简介在建筑、工厂和设施中，防雷接地系统是至关重要的。
建筑物防雷装置检测技术规范GB／T
建筑物防雷装置检测技术规范G B／T集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#M04中华人民共和国国家标准GB/T 21431—2008建筑物防雷装置检测技术规范Technical specifications for inspection oflightning protection system in building2OO8-02-23发布 2008-1O-01实施目 次中华人民共和国国家质量监督检验检疫总局 中 国 国 家 标 准 化 管 理 委 员 会发 布前言本标准主要采用了GB50057《建筑物防雷设计规范》和GB/《接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分常规测量》的规范性技术要素内容。
同时参考了IEC61024-1-2:1998《建筑物防雷第l部分:通则第2分部分:指南B——防雷装置的设计、施工、维护和检查》(英文版)和IEC62305系列防雷标准的规范性技术要素内容。
其中与IEC61024-1-2的主要差异为：——IEC61024-1-2的检测周期在表8中规定保护级别I的检测间隔时间为6个月；保护级别Ⅱ、Ⅲ、Ⅳ的检测间隔时间为12个月。
——本标准第6章规定固定检测周期“第一类防雷建筑物,要求严格的系统的检测间隔时间为6个月,第二、三类防雷建筑物检测间隔时间为12个月”。
——IEC6102⒋1-2第规定“不管使用了任何一种宣称能提供增强的防护功能的装置或系统,仍应完全遵守本标准对接闪器系统、引下线、接地装置,连接和各种部件等在材料、范围及尺寸等方面的规定”。
——本标准中规定:防雷装置即接闪器、引下线、接地装置、电涌保护器及其他连接导体为本标准的检测主体,对任何一种宣称能提供增强的防护功能的防雷装置,首先应符合本标准在材料、尺寸和范围等方面的规定,对生产厂宣称的特有功能,本标准不做认证。
本标准的附录A、附录B、附录D、附录H为规范性附录,附录C、附录E、附录F、附录G为资料性附录。
防雷检测
远程控制功能;通过DB25并行接口连接打印机等外设实现打印等功能
数据存储不少于1900组数据存储；手动/自动存储功能；可存储实时值、
峰值、最大值、最小值、平均值；方便的数据回放功能
功能上/下限设置，合格/不合格判别，量程锁定，清零，掉电数据保护
环路电阻测试仪
跳脱时间χ1PREFIX = V300ms( slow 500ms)χ540ms(slow 150ms)±3ms
跳脱电流(0.2-1.1)±0.1
接触电压0-99.9V±（10% +0.2V
交流电压0-440V±（3% +3V）
±2%rdg±3dgt（200Ω/2000Ω）
接地电压：±1%rdg±4dgt
过载保护接地电阻：280V AC for 10 seconds across 2 of the 3 terminals
接地电压：300V AC for 1 minute
安全标准IEC61010-1CAT.Ⅲ300V污染度2级IEC61557
名称
参数
便携接地电阻测试仪
ZC-8接地电阻表主要规格及量程如下表：
规格量程最小分格值
0～1Ω0.01Ω
0～10 4Ω0.1Ω
0～100 6Ω1Ω
土壤电阻率测定仪
测量范围接地电阻：0-20Ω/0-200Ω/0-2000Ω
接地电压：0-200V AC（50/60Hz）
精确度接地电阻：±2%rdg±0.1Ω（20Ω）
应用标准IEC60529 IP54
耐压3700V AC每分钟
电源R6P（AA）（1.5V）×6
尺寸105（长）×158（宽）×70（高）mm
防雷接地电阻的国家标准
防雷接地电阻的国家标准依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第12.7.3条：危险区域应采取相应的防静电措施。
防雷检测及接地电阻测量范本
防雷检测及接地电阻测量范本前言:在现代社会中, 雷击事故频发, 给生命和财产带来巨大的损失。
因此, 对于各类建筑物和设备进行防雷检测是非常重要的。
而接地电阻则是衡量接地装置性能的重要指标, 正确测量接地电阻能够确保设备和人员的安全。
本文将以防雷检测和接地电阻测量为主题, 介绍相关的范本内容, 帮助读者深入了解并掌握这方面的知识。
一、防雷检测范本1.检测目的本次防雷检测旨在确保被检测建筑物或设备在雷电侵袭时能发挥其保护功能, 保证人员和设备的安全。
2.检测对象被检测建筑物或设备的具体名称、型号、规格以及使用情况。
3.检测标准根据国家有关法律法规和行业标准, 确保检测结果的准确性和客观性。
4.检测内容(1) 外部防雷设施的检测: 包括避雷针、避雷网、避雷带、接闪器等防雷设施的安装情况、接地和连接情况等。
(2) 内部防雷设施的检测: 包括防雷线、防雷导线、防雷装置等防雷设施的安装情况、接地和连接情况等。
(3) 避雷器的检测: 包括避雷器的安装位置、规格、品牌、防护等级、连接情况等。
(4) 避雷保护区域的检测: 包括建筑物周围的避雷保护区域, 如地下管线、防雷墙、围墙等的安装、连接和接地情况等。
(5) 避雷接地网的检测: 包括接地极的数量、深度、间距、接地电阻等。
5.检测方法根据实际情况选择合适的检测方法, 如可视检查、电阻测量、局部放电检测等。
6.检测报告根据检测结果编制详细的检测报告, 包括被检测对象的名称、型号、规格、检测内容、检测方法、检测结果、存在问题和提出的改进建议等。
二、接地电阻测量范本1.测量目的本次接地电阻测量的目的是为了确保接地装置性能良好, 减少雷击事故的发生概率。
2.测量对象被测接地装置的具体名称、型号、规格、使用情况等。
3.测量标准根据国家有关标准和规范, 确保测量结果的准确性和可靠性。
4.测量内容(1) 接地装置的类型和结构: 包括接地极、接地体、接地网等的类型、数量、分布情况等。
接地阻值国家标准(新)
接地电阻的国家标准依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第 3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ 16-2008《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第12.7.3条：危险区域应采取相应的防静电措施。
接地电阻防雷检测报告
接地电阻防雷检测报告
1. 检测概述
在本次接地电阻防雷检测中，我们对特定区域的接地电阻进行了测试和评估。
本报告旨在提供检测结果和建议，以确保设备和人员的安全。
2. 检测方法
我们采用了标准的接地电阻测试方法，包括使用特定仪器测量接地电阻的数值。
我们在不同地点进行了测试，并记录了每个位置的测试结果。
3. 检测结果
根据我们的测试结果，以下是每个地点的接地电阻数值：
- 地点 A: 10 欧姆
- 地点 B: 8 欧姆
- 地点 C: 12 欧姆
4. 结果评估
根据相关标准，接地电阻应该在特定范围内以确保设备和人员
的安全。
根据我们的测试结果，地点 A 和地点 B 的接地电阻处于
正常范围内，可以满足安全要求。
然而，地点 C 的接地电阻超出了正常范围，需要采取进一步的措施来改善接地系统。
5. 建议措施
为了降低地点 C 的接地电阻，我们建议采取以下措施：
- 检查接地系统的连接是否良好，确保接地线路没有损坏或腐蚀。
- 清除接地系统周围的杂物和污垢，以确保良好的接地接触。
- 考虑增加接地系统的地下电极数量，以提高接地效果。
6. 结论
根据我们的测试结果和评估，大部分地点的接地电阻符合安全
要求。
然而，地点 C 的接地电阻超出了正常范围，需要采取进一步的措施来改善接地系统。
我们建议您采纳以上措施来降低接地电阻，以确保设备和人员的安全。
请注意，本报告仅基于我们的测试结果，并不涉及法律和法规问题。
如需进一步的法律咨询，请咨询专业律师。
浅析35KV线路接地电阻与防雷(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改浅析35KV线路接地电阻与防雷(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes浅析35KV线路接地电阻与防雷(标准版)摘要：本文介绍了宜宾芙蓉电力公司35KV供电系统的运行方式及线路特点，分析了35KV供电线路接地和防雷系统上存在的一些问题；论述了35KV线路接地设计的必要性和接地装置的设计原则；阐述了接地电阻的降阻措施和如何提高35KV线路的防雷措施，提出了使用“避雷器在线监测仪”技术方案的建议，通过避雷器在线监测仪的使用，不断掌握本地的雷电参数、输电线路的落雷次数，从而有针对性地、逐步地完善、优化35KV供电系统的防雷体系。
关键词：35KV线路接地电阻防雷一、35KV供电系统概况宜宾芙蓉电力公司供电系统，由宜宾供电局武家岩110/35KV变电站供电，通过巡电东（344）、巡电西（345），两条专线至电厂35KV 中央变电站，又通过35KV中央变电站分别向：白皎变电所、杉矿变电所、红卫变电所、珙泉变电所、新林变电所供电，形成了以电厂35KV中央变电站，为中心的川煤芙蓉集团公司珙县区域的供电网络。
电厂35KV中央变电站已于2007年实现了微机综合自动化系统改造。
白皎变电所、杉矿变电所分别在2010、2012年也进行了微机综合自动化系统改造。
1、系统正常运行方式宜宾供电局武家岩110/35KV变电站，通过两台40MVA变电器，分别以馈出开关344（巡电东）、345（巡电西）向电厂35KV中央变电站Ⅰ、Ⅱ母线供电；35KV中央变电站为单母线系统，母联开关（300）断开，Ⅰ、Ⅱ母线分段运行，形成分别以白皎、杉矿、珙泉变电所进行的双回供电；红卫、新林变电所单回供电的供电体系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
防雷检测及接地电阻测量(标准
版)
Safety management is an important part of production management. Safety and production are in
the implementation process
防雷检测及接地电阻测量(标准版)
防雷检测
防雷检测主要目的是确定现有防雷装置的有效性，因为装雷装置主要由接闪器（避雷针、避雷带的统称）、引下线和接地极组成，特别是接地极埋于地下，引下线又常常被雨淋风吹的，长年累月容易因锈蚀导致断裂、脱焊，如此一来，接闪器接到的雷电能量无法通过接地极进入到大地消耗掉，从而更加容易对建筑物和人员造成伤害
防雷检测检测项目
1、检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。
2、接地系统的有效接地电阻，要求≤10Ω。
3、电源防雷系统的对地绝缘阻抗是否在允许值，接地系统是否牢靠，瞬时钳压数值是否有变化等。
4、信息系统信号防雷系统，对于连接的电阻是否属于参数允许值，瞬时钳压数值是否有变化，对地绝缘电阻的正常值等。
接地电阻测试方法
一、接地电阻测试要求：
a.交流工作接地，接地电阻不应大于4Ω；
b.安全工作接地，接地电阻不应大于4Ω；
c.直流工作接地，接地电阻应按计算机系统具体要求确定；
d.防雷保护地的接地电阻不应大于10Ω；
e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪
ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台
2、辅助接地棒二根
3、导线5m、20m、40m各一根
五、使用与操作
1、测量接地电阻值时接线方式的规定
仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒C ˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m
1.1测量大于等于1Ω接地电阻时接线图见图1
将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图2
1.2测量小于1Ω接地电阻时接线图
将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤
2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到120r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
2.7计算测量结果，即R地＝“倍率标度”渎数ד测量标度盘”读数。
例倍率选10，测量表读盘为0.3，则接地电阻R=10×0.3=3Ω
六、注意事项
1、禁止在有雷电或被测物带电时进行测量。
2、仪表携带、使用时须小心轻放，避免剧烈震动。
3、接地电阻测试仪不准开路摇动手把，否则将损坏接地电阻测试仪，同时，应设法消除接地体上的零序电流的干扰和引线互感对测量结果的干扰;测量接地电阻时，应重复测量三至四次，取算术平均值为实测的接地电阻。
