卢志茂《光纤通信》课后答案
《光纤通信课后习题答案.
习题一1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
《光纤通信》课后习题标准答案
习题一1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

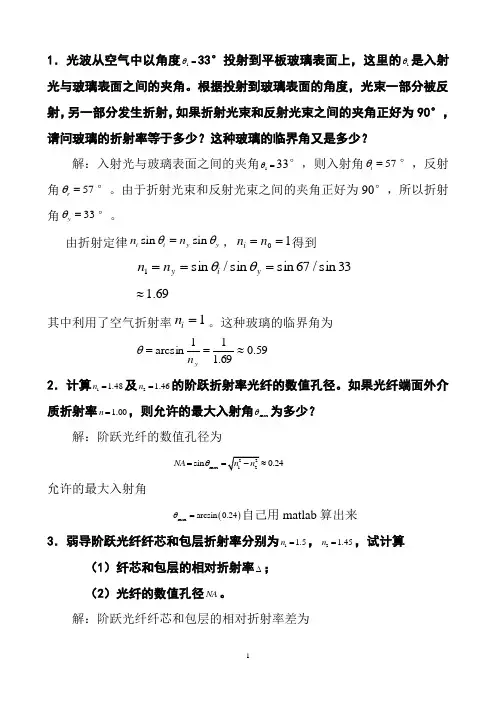

《光纤通信》第2章课后习题答案
1．光波从空气中以角度1θ=33°投射到平板玻璃表面上，这里的1θ是入射光与玻璃表面之间的夹角。
根据投射到玻璃表面的角度，光束一部分被反射，另一部分发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少？这种玻璃的临界角又是多少？解：入射光与玻璃表面之间的夹角1θ=33°，则入射角57i θ=°，反射角57r θ=°。
由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。
由折射定律sin sin i i y y n n θθ=，10==n n i 得到33sin /67sin sin /sin 1===y i y n n θθ69.1≈其中利用了空气折射率1i n =。
这种玻璃的临界角为59.01.6911arcsin ≈==y n θ2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。
如果光纤端面外介质折射率 1.00n =，则允许的最大入射角maxθ为多少？解：阶跃光纤的数值孔径为22max 12sin 0.24NA n n θ==-≈允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为11.5n=，2 1.45n =，试计算（1）纤芯和包层的相对折射率∆； （2）光纤的数值孔径NA 。
解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -∆=≈光纤的数值孔径为22120.38NA n n =-≈4．已知阶跃光纤纤芯的折射率为11.5n=，相对折射（指数）差0.01∆=，纤芯半径25a m μ=，若01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。
解：光纤的归一化频率22121022233.3V a n n a n ππλλ=-=⋅∆=光纤中传播的模数量25542V M ≈=5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。
《光纤通信》课后习题答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和A PD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
(整理)光纤通信课后第3章习题答案.
第3章 复习思考题参考答案3-1 连接器和跳线的作用是什么？接头的作用又是什么答：连接器是把两个光纤端面结合在一起，以实现光纤与光纤之间可拆卸（活动）连接的器件。
跳线用于终端设备和光缆线路及各种光无源器件之间的互连，以构成光纤传输系统。
接头是把两个光纤端面结合在一起，以实现光纤与光纤之间的永久性（固定）连接。
接头用于相邻两根光缆（纤）之间的连接，以形成长距离光缆线路。
3-2 耦合器的作用是什么？它有哪几种耦合器的功能是把一个或多个光输入分配给多个或一个光输出。
耦合器有T 形耦合器、星形耦合器、方向耦合器和波分耦合器。
3-3 简述波导光栅解复用器的工作原理阵列波导光栅由N 个输入波导、N 个输出波导、两个具有相同结构的N ⨯ N 平板波导星形耦合器以及一个平板阵列波导光栅组成，如图3.4.4所示。
这种光栅相邻波导间具有恒定的路径长度差∆L ，由式（1.2.8）可知，其相邻波导间的相位差为λφLn ∆=∆eff π2 （3.4.6）式中，λ是信号波长，∆L 是路径长度差，通常为几十微米，eff n 为信道波导的有效折射率，它与包层的折射率差相对较大，使波导有大的数值孔径，以便提高与光纤的耦合效率。
输入光从第一个星形耦合器输入，在输入平板波导区（即自由空间耦合区）模式场发散，把光功率几乎平均地分配到波导阵列输入端中的每一个波导，由阵列波导光栅的输入孔阑捕捉。
由于阵列波导中的波导长度不等，由式（3.4.6）可知，不同波长的输入信号产生的相位延迟也不等。
AWG 光栅工作原理是基于马赫-曾德尔干涉仪的原理，即两个相干单色光经过不同的光程传输后的干涉理论，所以输出端口与波长有一一对应的关系，也就是说，由不同波长组成的入射光束经阵列波导光栅传输后，依波长的不同就出现在不同的波导出口上。
此处设计采用对称结构，根据互易性，同样也能实现合波的功能。
输1λ1λ12图3.4.3 由阵列波导光栅（AWG ）组成的解复用器/路由器3.4 简述介质薄膜干涉滤波器解复用器的作用（见原荣编著《光纤通信（第2版）》3.4.3节）答：介质薄膜光滤波器解复用器利用光的干涉效应选择波长。
《光纤通信》课后习题答案
习题二1．光波从空气中以角度1θ=33°投射到平板玻璃外表上，这里的1θ是入射光与玻璃外表之间的夹角。
根据投射到玻璃外表的角度，光束一局部被反射，另一局部发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少？这种玻璃的临界角又是多少？解：入射光与玻璃外表之间的夹角1θ=33°，那么入射角57i θ=°，反射角57r θ=°。
由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。
由折射定律sin sin i i y y n n θθ=，得到sin /sin sin 67/sin 33y i y n θθ==〔自己用matlab 算出来〕其中利用了空气折射率1i n =。
这种玻璃的临界角为1arcsinc yn θ=〔自己用matlab 算出来〕 2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。
如果光纤端面外介质折射率 1.00n =，那么允许的最大入射角max θ为多少？解：阶跃光纤的数值孔径为max sin 0.24NA θ==允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为1 1.5n =，2 1.45n =，试计算〔1〕纤芯和包层的相对折射率∆；〔2〕光纤的数值孔径NA 。
解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -∆=≈光纤的数值孔径为0.38NA4．阶跃光纤纤芯的折射率为1 1.5n =，相对折射〔指数〕差0.01∆=，纤芯半径25a m μ=，假设01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。
解：光纤的归一化频率2233.3V a n ππλλ=⋅=光纤中传播的模数量25542V M ≈=5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。
《光纤通信》课后习题答案
解： 时的响应度为 ；
时的响应度为 。
因为响应度正比于波长，故在 处光电二极管比 处灵敏。
解：粒子数为
4．光与物质间的相互作用过程有哪些？
答：受激吸收，受激辐射和自发辐射。
5．什么是粒子数反转？什么情况下能实现光放大？
答：粒子数反转分布是指高能级粒子布居数大于低能级的粒子布居数。处于粒子数反转分布的介质（叫激活介质）可实现光放大。
6．什么是激光器的阈值条件？
答：阈值增益为
其中 是介质的损耗系数， 分别是谐振腔反射镜的反射系数。当激光器的增益 时，才能有激光放出。（详细推导请看补充题1、2）
（1）纤芯和包层的相对折射率 ；
（2）光纤的数值孔径 。
解：阶跃光纤纤芯和包层的相对折射率差为
光纤的数值孔径为
4．已知阶跃光纤纤芯的折射率为 ，相对折射（指数）差 ，纤芯半径 ，若 ，计算光纤的归一化频率 及其中传播的模数量 。
解：光纤的归一化频率
光纤中传播的模数量
5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm波长上可以支持1000个左右的传播模式。试问：
由折射定律 ，得到
（自己用matlab算出来）
其中利用了空气折射率 。这种玻璃的临界角为
（自己用matlab算出来）
2．计算 及 的阶跃折射率光纤的数值孔径。如果光纤端面外介质折射率 ，则允许的最大入射角 为多少？
解：阶跃光纤的数值孔径为
允许的最大入射角
自己用matlab算出来
3．弱导阶跃光纤纤芯和包层折射率分别为 ， ，试计算
解：对于1300nm波长的光信号，在8km和20km处的功率各是
《光纤通信》课后习题答案
习题二1．光波从空气中以角度1θ=33°投射到平板玻璃表面上，这里的1θ是入射光与玻璃表面之间的夹角。
根据投射到玻璃表面的角度，光束一部分被反射，另一部分发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少？这种玻璃的临界角又是多少？解：入射光与玻璃表面之间的夹角1θ=33°，则入射角57i θ=°，反射角57r θ=°。
由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。
由折射定律sin sin i i y y n n θθ=，得到sin /sin sin 67/sin 33y i y n θθ==（自己用matlab 算出来）其中利用了空气折射率1i n =。
这种玻璃的临界角为1arcsinc yn θ=（自己用matlab 算出来） 2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。
如果光纤端面外介质折射率 1.00n =，则允许的最大入射角max θ为多少？解：阶跃光纤的数值孔径为22max 12sin 0.24NA n n θ=-允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为1 1.5n =，2 1.45n =，试计算（1）纤芯和包层的相对折射率∆；（2）光纤的数值孔径NA 。
解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -∆=≈光纤的数值孔径为22120.38NA n n -4．已知阶跃光纤纤芯的折射率为1 1.5n =，相对折射（指数）差0.01∆=，纤芯半径25a m μ=，若01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。
解：光纤的归一化频率22120022233.3V a n n a n ππλλ=-⋅∆=光纤中传播的模数量25542V M ≈=5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。
光纤通信课后习题解答-第9章参考答案
光纤通信课后习题解答-第9章参考答案思考题参考答案1、SDH帧由哪⼏部分组成？SDH有哪些显著特点？答：SDH帧由净负荷，管理单元指针和段开销三部分组成。
SDH主要优点有：⾼度标准化的光接⼝规范、较好的兼容性、灵活的分插功能、强⼤的⽹络管理能⼒和强⼤的⾃愈功能。
其缺点有：频带利⽤率不如PDH⾼、设备复杂性增加、⽹管系统的安全性能要求⾼。
2、根据帧结构，计算STM-1、STM-4的标称速率。
解：STM-1的标称速率：⼀帧的⽐特数：9×270×8＝19440（⽐特），传送⼀帧所⽤时间为125µs，故标称速率为：19440/(125×10－6)＝155520（kb/s）。
STM-4的标称速率：STM-4帧为9⾏，270×4列，传送⼀帧所⽤时间为125µs。
可以看出STM-4的列数是STM－1的4倍，其余都⼀样，所以：STM －4的标称速率为：155520×4＝622080（kb/s）3、STM-N帧长、帧频、周期各为多少？帧中每个字节提供的通道速率是多少？答：STM-N帧长为9×270N×8⽐特，帧频8000帧/秒，周期为125µs。
帧中每个字节提供的通道速率为：8⽐特/帧×8000帧/秒＝64kb/s。
4、段开销分⼏部分？每部分在帧中的位置如何？作⽤是什么？答：段开销分为再⽣段开销和复⽤段开销两部分。
再⽣段开销位于STM-N帧中的1~3⾏的1~9×N列，⽤于帧定位，再⽣段的监控、维护和管理。
复⽤段开销分布在STM-N帧中的5~9⾏的1~9×N列，⽤于复⽤段的监控、维护和管理。
5、管理单元指针位于帧中什么位置？其作⽤是什么？答：管理单元指针存放在帧的第4⾏的1~9×N列，⽤来指⽰信息净负荷的第⼀个字节在STN-N帧内的准确位置，以便正确地分出所需的信息。
6、简述2.048Mbit/s信号到STM-1的映射复⽤过程。
光纤通信课后习题解答第2章习题参考答案
第二章 光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。
2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T 关于光纤类型的建议，可以将光纤分为G .651光纤（渐变型多模光纤）、G .652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。
（2）阶跃型光纤的折射率分布 () 21⎩⎨⎧≥<=ar n ar n r n 渐变型光纤的折射率分布 () 2121⎪⎩⎪⎨⎧≥<⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛∆-=ar n a r a r n r n cm α 3．阶跃型光纤和渐变型光纤的数值孔径NA 是如何定义的？两者有何区别？它是用来衡量光纤什么的物理量？答：阶跃型光纤的数值孔径 2sin 10∆==n NA φ 渐变型光纤的数值孔径 ()() 20-0sin 220∆===n n n NA c φ两者区别：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。
数值孔径是衡量光纤的集光能力，即凡是入射到圆锥角φ0以内的所有光线都可以满足全反射条件，在芯包界面上发生全反射，从而将光线束缚在纤芯中沿轴向传播。
4．简述光纤的导光原理。
答：光纤之所以能够导光就是利用纤芯折射率略高于包层折射率的特点，使落于数值孔径角)内的光线都能收集在光纤中，并在芯包边界以内形成全反射，从而将光线限制在光纤中传播。
光纤通信课后习题参考答案
光纤通信课后习题答案第一章习题参考答案1、第一根光纤是什么时候出现的？其损耗是多少？答：第一根光纤大约是1950年出现的。
传输损耗高达1000dB/km 左右。
2、试述光纤通信系统的组成及各部分的关系。
答：光纤通信系统主要由光发送机、光纤光缆、中继器和光接收机组成。
系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号经过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。
中继器就是用于长途传输时延长光信号的传输距离。
3、光纤通信有哪些优缺点？答：光纤通信具有容量大，损耗低、中继距离长，抗电磁干扰能力强，保密性能好，体积小、重量轻，节省有色金属和原材料等优点；但它也有抗拉强度低，连接困难，怕水等缺点。
第二章 光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。
2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T 关于光纤类型的建议，可以将光纤分为G.651光纤（渐变型多模光纤）、G .652光纤（常规单模光纤）、G .653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。
（2）阶跃型光纤的折射率分布 () 21⎩⎨⎧≥<=ar n ar n r n 渐变型光纤的折射率分布 () 2121⎪⎩⎪⎨⎧≥<⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛∆-=ar n a r a r n r n cm α 3．阶跃型光纤和渐变型光纤的数值孔径NA 是如何定义的？两者有何区别？它是用来衡量光纤什么的物理量？答：阶跃型光纤的数值孔径2s i n 10∆==n NA φ 渐变型光纤的数值孔径 ()() 20-0s i n220∆===n n n NA c φ两者区别：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。
