雷击浪涌测试指标
浪涌能力测试标准
浪涌能力测试标准
浪涌能力测试标准有很多，以下是部分标准和要求：
1. GB/T / IEC ：2005两个标准规定了设备由开关和雷电瞬变过电压引起的单极性浪涌（冲击）的抗扰度要求，本部分的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。
2. IEC 是国际电工委员会发布的有关电子设备电磁兼容性（EMC）的标准之一。
该标准详细规定了如何对电力系统的浪涌进行测试，以确保电力系统的安全稳定运行。
此标准适用于各种电力系统，包括住宅、商业和工业用途的电力系统等。
3. IEC 是国际电工委员会发布的另一个有关电子设备电磁兼容性（EMC）的标准。
该标准规定了如何对电力系统的过电压进行测试以确保电力系统的安全稳定运行。
此标准同样适用于各种电力系统。
4. GB/T 标准中规定，测试系统的测试精度为被测参数的±2%至±5%，且不应低于被测参数的读数误差。
5. 在浪涌测试中，测试步骤包括：准备工作、进行浪涌测试、数据分析等。
在测试过程中，需要根据测试对象的电路特性、负载情况等信息选择合适的测试方案，并按照测试方案进行浪涌测试，记录测试数据。
最后，对测试数据进行分析，确定测试结果是否合格。
如果测试结果不合格，需要对测试对象进行相应的改进和优化。
综上，进行浪涌能力测试时需要参照相应的标准和要求，以确保测试结果的准确性和可靠性。

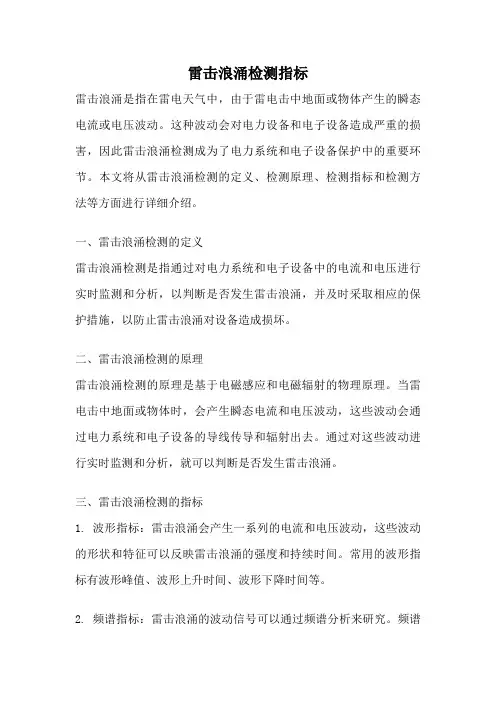

雷击浪涌检测指标
雷击浪涌检测指标雷击浪涌是指在雷电天气中，由于雷电击中地面或物体产生的瞬态电流或电压波动。
这种波动会对电力设备和电子设备造成严重的损害，因此雷击浪涌检测成为了电力系统和电子设备保护中的重要环节。
本文将从雷击浪涌检测的定义、检测原理、检测指标和检测方法等方面进行详细介绍。
一、雷击浪涌检测的定义雷击浪涌检测是指通过对电力系统和电子设备中的电流和电压进行实时监测和分析，以判断是否发生雷击浪涌，并及时采取相应的保护措施，以防止雷击浪涌对设备造成损坏。
二、雷击浪涌检测的原理雷击浪涌检测的原理是基于电磁感应和电磁辐射的物理原理。
当雷电击中地面或物体时，会产生瞬态电流和电压波动，这些波动会通过电力系统和电子设备的导线传导和辐射出去。
通过对这些波动进行实时监测和分析，就可以判断是否发生雷击浪涌。
三、雷击浪涌检测的指标1. 波形指标：雷击浪涌会产生一系列的电流和电压波动，这些波动的形状和特征可以反映雷击浪涌的强度和持续时间。
常用的波形指标有波形峰值、波形上升时间、波形下降时间等。
2. 频谱指标：雷击浪涌的波动信号可以通过频谱分析来研究。
频谱指标可以反映雷击浪涌信号的频率分布特征，从而判断雷击浪涌的频率范围和能量分布情况。
3. 能量指标：雷击浪涌的能量大小可以通过积分雷击浪涌信号的面积来计算。
能量指标可以反映雷击浪涌的能量大小，从而判断雷击浪涌对设备造成的威胁程度。
4. 峰值电流指标：雷击浪涌的峰值电流可以直接反映雷击浪涌的强度。
峰值电流指标可以用于判断设备的耐雷击浪涌能力，从而采取相应的保护措施。
四、雷击浪涌检测的方法1. 直接测量法：通过在电力系统和电子设备中设置测量点，直接测量雷击浪涌的电流和电压信号。
这种方法可以获得准确的测量结果，但需要对设备进行改造和布线，成本较高。
2. 间接测量法：通过电磁感应和电磁辐射的原理，间接测量雷击浪涌的电流和电压信号。
这种方法不需要对设备进行改造和布线，成本较低，但测量结果可能存在一定的误差。
雷击浪涌抗扰度测试报告
雷电欲来，浪涌滚滚——电子产品抗扰度测
试报告
本次抗扰度测试旨在评估电子产品在雷电、浪涌等外界干扰源下的抗扰度能力，为消费者提供可靠的购买建议和指导。
测试采用了多项技术手段，包括：
1. 雷击测试：模拟雷电环境对电子产品造成的持续或瞬时电压冲击，检测产品对于高能电场的承受能力。
2. 浪涌测试：模拟工业设备突发大电流对电子产品的影响，检测产品对于电源瞬变信号的承受能力。
3. 抗干扰测试：将电子产品置于高频信号干扰环境下，检测产品对于电磁辐射的承受能力。
经过严格测试，我们得出以下结论：
1. 部分品牌的电子产品在雷电环境下表现相对薄弱，易受到电压干扰导致损坏。
2. 在浪涌环境下，大部分品牌的电子产品表现出较强的抗扰度能力，可以保证设备的正常运行。
3. 在高频干扰环境下，不同品牌的电子产品表现存在差异，需考虑具体干扰源和产品所应用的场景。
基于上述结论，我们建议消费者在购买电子产品时，应注意以下几点：
1. 选用能够承受雷电环境的品牌和型号，尽量避免在空旷场所、雷电多发地区使用。
2. 注意产品的防浪涌能力，选用具有浪涌保护功能的设备。
3. 在选购产品时，了解高频干扰环境对于产品的影响，并考虑所使用场景的实际需求。
希望本次测试对于大家有所帮助，为消费者提供更加安全、可靠的电子产品选购方向。
浪涌能力测试标准
浪涌能力测试标准全文共四篇示例，供读者参考第一篇示例：浪涌能力测试标准是指对电子设备在发生浪涌电压或电流冲击时的抗干扰能力进行检测和评估的一套标准化方法和规范。
浪涌电压或电流是短时间内快速变化的电压或电流信号，通常由外部干扰或设备内部因素引起，可能会损坏设备的电气元件，导致设备故障，影响设备的正常运行。
对设备的浪涌能力进行测试是至关重要的。
浪涌能力测试标准主要包括IEC、ISO、IEEE等国际标准组织制定的相关标准，以及一些行业标准和企业标准。
这些标准通常会规定浪涌电压或电流的幅值、上升时间、波形等参数，以及测试设备和测试方法等具体要求，以确保测试的准确性和可靠性。
在浪涌能力测试中，常用的测试设备包括浪涌发生器、浪涌电压或电流传感器、示波器、数字电压表等。
通过对被测试设备施加特定的浪涌电压或电流冲击，然后观察被测试设备的响应情况，如电路是否烧毁、功能是否异常等，从而评估其浪涌抗干扰能力。
浪涌能力测试标准的制定和遵守对于保障设备的可靠性和稳定性具有重要意义。
在现代电子设备普及的背景下，各种电子设备在面临外部干扰时，容易受到浪涌电压或电流的影响，从而导致设备故障，给用户带来损失。
制定严格的浪涌能力测试标准，对于提高设备的品质和可靠性至关重要。
浪涌能力测试标准的制定应当考虑以下几个方面：第一，应合理确定浪涌电压或电流的参数。
浪涌电压或电流的幅值、上升时间、波形等参数对于评估设备的浪涌抗干扰能力至关重要，因此应根据实际情况进行合理确定。
第二，应明确测试设备和测试方法。
测试设备的选择和测试方法的确定直接影响浪涌能力测试的有效性和准确性，应明确规定相关要求，确保测试结果真实可靠。
应考虑不同设备的特殊要求。
不同类型的电子设备在面对浪涌电压或电流时可能存在不同的敏感度和抗干扰能力，因此在制定浪涌能力测试标准时应考虑到不同设备的特殊性，制定相应的测试要求。
第四，应强调标准的执行和监督。
制定了浪涌能力测试标准之后，需要加强对标准的执行和监督，确保各相关企业和机构遵守标准，提高设备的浪涌抗干扰能力。
开关电源之雷击浪涌分析之典型的雷击测试和对策以及小技巧
下面是一个典型的规格: (1.2uS / 50uS)–没有误动作: 4 kV / 12 Ω共模, 2kV/ 2 Ω差模–可以交流重启（关机，短时间不工作）: 6kV / 12 Ω共模, 4kV / 2Ω差模–更高雷击电压时，不能出现安规问题●雷击有两种模式：差模雷击和共模雷击●雷击的峰值电压是规定的，在kV级别●输入阻抗也是规定的，或者有时规定输入短路电流–例如：6 kV / 12 Ω= 500A●连续的雷击脉冲和重置时间又非常短造成损害比较大:–一个非常短的重置时间如：15s 或1分钟, 使其很难通过测试，原因为压敏电和其他的部分没时间把温度降下来!差模雷击差模雷击是高电压加在L和N线之间.电流从L线流入从N线流出共模雷击（1）当开关在接右位置，电压加在L线和大地线上(雷击发生器上显示“L1/PE”).当开关在接左位置，电压加在N线和大地线上(雷击发生器上显示“L2/PE”).上面两个实际上是在电源产品上产生共模和差模电流电流。
共模雷击（2）当雷击发生器设定为“L1, L2 / PE”, 开关同时接到两线上。
这是唯一真的共模雷击测试设定。
如果客户简单说共模雷击指的就这个设定.系统只有两线输入，输出有悬空(不接大地), 共模雷击是没有意义的! (很容易通过测试, 只要输出真的悬空)雷击会产生什么损坏?差模雷击产生高的差模电流能导致输入大电容的电压升高，而损坏输入大电解电容和开关管的漏极。
共模雷击会产生非常高的共模电压，共模电压能造成电弧放电。
电弧放电发生会产生一个非常高的高频的电流。
如果没有电弧放电发生，电流比较小，只有寄生电容Cparasitic * dv/dt.当发生一个电弧放电，会得到一个非常高的峰值高频电流，高频电流产生噪声能耦合进入低压电路导致误动作。
雷击的损坏：–非常高的共模电压能导致跨接在初级和次级间的Y电容损坏。
–非常高的差模电压导致输入回路产生过高的电压和过大的电流，损坏输入端的元器件（保险丝，输入整流桥，X电容，压敏电阻，开关管）。
iec雷击浪涌标准
iec雷击浪涌标准
执行标准IEC 和GB/T 中的浪涌标准有如下内容：
浪涌产生的时间非常短，大概在微微秒级。
浪涌出现时，电压电流的幅值超过正常值的两倍以上。
由于输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。
电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。
反复开关环路，AC输入电压不应损坏电源或者导致保险丝烧断。
这种现象通常只持续几纳秒至几毫秒。
如需更多关于IEC雷击浪涌标准的信息，建议访问中国标准化研究院官网查阅。
灯具雷击浪涌测试标准
灯具雷击浪涌测试标准
灯具雷击浪涌测试的标准通常会根据不同的国家和地区有所不同。
以下是一些常见的测试标准：
1. 国际电工委员会（IEC）的标准：
- IEC 61000-4-5：针对雷电冲击进行测试的标准。
- IEC 61000-4-4：针对电涌冲击进行测试的标准。
- IEC 61347-2-13：针对LED照明的电气安全测试的标准。
- IEC 62493：针对室内照明的电磁兼容性测试的标准。
2. 美国标准：
- ANSI/IEEE C62.41：对小型电力设备和系统进行电涌冲击
测试的标准。
3. 欧洲标准（使用CE认证）：
- EN 61000-4-5：针对雷电冲击进行测试的标准。
- EN 61000-4-4：针对电涌冲击进行测试的标准。
- EN 61547：针对灯具电气安全性和电磁兼容性进行测试的
标准。
需要注意的是，不同类型的灯具可能需要符合不同的测试标准。
因此，在进行灯具雷击浪涌测试之前，应该仔细阅读相关的产品标准，并确保符合适用的标准要求。
开关电源的雷击浪涌测试
机械伤害：1. 接通电源前必须认真检查所使用工具的开关应处在关闭位置后才能接通电源。
2.使用前必须检查机械传动部分各部螺母紧固牢靠，合格后才能使用。
3. 进行垂直向上工作时必须两人以上握住工具，第三人进行操作。
4. 工作时必须2人以上，专人进行不间断监护。
5.开机前必须确定旋转方向，确定无异常后再进行工作，工作时用力应均匀，禁止用力过猛。
6.工作时必须2人以上，专人对操作箱进行操作，控制电动扳手的工作与停止。
7.使用时应扶正扳手，要避免碰掉扳头，严防电缆带电脱落。
8.工作时身体必须保持适当的正确姿势，必须站稳，使工具轴线与螺纹轴线对正、握稳。
9. 使用前必须确认该扳手为合格扳手，贴有标签或有合格证。
10.所使用工具在关闭开关后必须待机器完全停止后才能将其放在安全可靠的位置上，然后拔下插头。
11.在更换扳头时必须将电源插头拔开后才能进行更换。
12. 使用时必须将扳手可靠的固定住，双手必须把牢(特殊情况下可把扳手吊起固定好，防止工具擅动脱手发生危险。
2.雷击浪涌抗扰度试验等级：试验的严酷度等级分为1、2、3、4级。
电源线差模试验的1级参数未给，其余各级分别为0.5kV、1kV、2kV及待定。
电源线共模试验的各级参数为0.5kV、1kV、2kV、4kV及待定。
试验的严酷度等级取决于环境(遭受浪涌可能性的环境及安装条件，大体分类如下。
1级：普通的电磁骚扰环境，对设备未规定特殊安装要求，如普通安装的电缆网络，工业性的工作场所和变电所。
2级：有一定保护的环境，如无强干扰的工厂。
3级：较好保护的环境，如工厂或电站的控制室。
4级：受严重骚扰的环境，如民用架空线，未加保护的高压变电所。
开关电源适配器EMC测试时，雷击浪涌试验等级为：线-线之间是2级，线-地之间是3级。
来源于—东莞市石龙富华电子有限公司。
雷击浪涌测试标准
雷击浪涌测试标准
雷击浪涌测试标准通常采用国家标准GB/《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》，该标准等同于国际标准IEC:2005。
该标准中描述了两种不同的波形发生器：一种是（电压波形：/50us，电流
波形：8/20us）组合波发生器，适用于电源线端口和其他信号线端口；另
一种是符合国际电信联盟委员会的要求（电压波形：10/700us，电流波形：5/320us）组合波发生器，适用于长距离对称通信端口。
以上内容仅供参考，建议查阅雷击浪涌测试相关书籍或咨询专业人士，获取更准确的信息。
雷击浪涌测试的要求和方法
雷击浪涌测试的要求和方法1 信号(通信)接口浪涌测试1.1 测试目的和指标要求测试目的考察设备在实际使用过程中用户线接口受到浪涌电压冲击后，被测接口的损坏和设备性能下降的程度。
指标要求：对电话端口的浪涌测试分为类型A，和类型B两种测试。
(1) 类型A(Class A)a) 波形。
差模干扰：电压波：10/560，电流波：10/560。
共模干扰：电压波：10/160，电流波：10/160。
b) 测试等级：差模：电压最小800V，电流最小100A。
共模：电压最小1500V，电流最小200Ac) 测试端口：差模：tip——ring ； tip‐1 ——ring‐1；对于单项通信的4线制电缆，tip ——ring‐1,ring——tip‐1。
共模：tip‐ring和tip‐1——ring‐1对地，或者对其他连接到未经认证的设备的线缆（拧到一起）。
d) 测试状态：设备的所有可能影响本标准要求的状态都要测试。
如果设备状态不能通过正常上电获得，需要通过人工干预获得；没有施加浪涌的端口（包括电话端口，辅助端口以及和未认证设备连接的端口），要用适当的方式端接并处于正常使用状态；如果设备的一次电源允许插拔，则设备带有电源线和断开电源线两种状态都要测试。
e)判据允许起安全作用的电路出现开路，或者到地的短路，但在这种失效模式下，保证让用户不能使用设备，或设备具有明显失效指示（如告警），需要立即从网络上断开或需要维修。
对安全电路进行修复后，设备性能和功能恢复正常。
(2) 类型B (class B)a) 波形。
差模：电压波：9/720，电流波：5/320。
共模：电压波：9/720，电流波：5/320。
b) 测试等级：差模：电压最小1000V，电流最小25A。
共模：电压最小1500V，电流最小37.5Ac) 测试端口：差模：tip——ring ； tip‐1 ——ring‐1；对于单项通信的4线制电缆，tip ——ring‐1,ring——tip‐1。
灯具雷击浪涌测试标准
灯具雷击浪涌测试标准包括GB/T 17626.5-2017《电磁兼容性试验标准雷电冲击试验》、IEC 61000-4-5《电气和电子设备雷击冲击试验》以及IEC 61547《照明设备波形品质》。
这些标准规定了灯具在雷击冲击下的耐受能力测试方法和要求。
另外，灯具雷击浪涌测试标准还规定了不同输入功率的灯具的测试等级和波形数据。
对于自镇流灯及半灯具，波形数据为1.2/50us，试验等级为线-线±0.5kV，线-地±1.0kV；对于输入功率≤25W的灯具及独立式附件，波形数据同样为1.2/50us，试验等级也为线-线±0.5kV，线-地±1.0kV；对于输入功率>25W的灯具及独立式附件，波形数据仍为1.2/50us，但试验等级为线-线±1.0kV，线-地±2.0kV。
以上信息仅供参考，如需了解更多信息，请查阅相关标准或咨询专业人士。
请注意，灯具雷击浪涌测试标准可能会随着时间的推移而更新，请始终参考最新版本的标准进行测试。
雷击浪涌试验细则
雷击浪涌试验细则雷击浪涌试验是电气设备防雷保护的一项重要检测手段，能够评估设备在遭受雷电冲击或电力系统突波时是否能正常工作。
本文将介绍雷击浪涌试验的细则，包括试验范围、试验设备、试验条件、试验步骤和试验结果的评估等。
一、试验范围1.本试验适用于各类电气设备的雷电冲击和浪涌抗扰度试验。
2.电气设备包括但不限于电力设备、通信设备、计算机设备、控制设备等。
二、试验设备1.发电源：试验设备需具备足够的电源容量，能够提供频率范围在0.1Hz～50Hz的设备。
2.高压发生器：能够提供100kV以上的高电压脉冲。
3.波形发生器：能够产生雷击浪涌的标准波形，包括雷电冲击波和电力系统突波。
4.测量设备：包括高电压测量、高电流测量、电压波形测量、电流波形测量、功率测量等设备。
三、试验条件1.试验环境：试验应在无明显电磁干扰的环境中进行。
2.试验温度：试验室温度应在-10℃～40℃之间。
3.试验湿度：试验室相对湿度应在25%～75%之间。
四、试验步骤1.设备准备：按照试验设备的工作要求，进行设备的接线和设置。
2.预试验：先进行预试验，调整试验设备的参数，确保设备能够正常工作。
3.雷电冲击试验：根据设备要求，设置合适的电压和波形参数，在设备的输入端进行雷电冲击试验。
4.电力系统突波试验：根据设备要求，设置合适的电压和波形参数，在设备的输入端进行电力系统突波试验。
5.数据记录和分析：记录试验过程中的各项参数，并对数据进行分析和评估。
五、试验结果评估1.试验合格判定：试验设备在雷电冲击和电力系统突波试验中，均能正常工作且不发生破坏，则试验合格。
2.试验不合格判定：试验设备在雷电冲击和电力系统突波试验中出现不正常的工作或发生破坏，则试验不合格。
3.不合格处理：对于试验不合格的设备，应进行进一步的分析和改进，重复进行试验，直至合格。
六、注意事项1.进行试验前，应检查试验设备和试验线路的安全性，确保试验过程中的人身安全。
2.试验过程中，应注意电压和电流的测量范围，确保测量设备的准确性。
雷击浪涌测试方法
对数据处理设备，大多有断电检测装置，以便断电时 设备作紧急处理后停机；而在电源恢复后，按正确方式重 新启动。
本试验考核设备的断电检测与处理能力。避免设备在 断电检测装置触发前，直流稳压电源的输入直流己降至最 低电压之下，由此造成数据丢失与改变。
⑵ 用于通信线路试验的 １０／７００μｓ 浪涌波发生器 发生器线路和波形见下图：
4.4 试验中的注意点
试验前务必按照制造商的要求加接保护措施。 试验速率每分钟 １ 次，不宜太快，以便给保护器件有 一个性能恢复的过程。事实上自然界的雷击现象和变电站 大型开关的切换也不可能有非常高的重复率。 试验一般正／负极性各做 ５ 次。 试验电压要由低到高逐渐递升，避免由于试品的 Ｉ—Ｖ 非线性特性出现的假象。另外，注意试验电压不要超出产 品标准的要求，以免带来不必要的损坏。
对衰减振荡波发生器的基本要求是： 第一峰值电压上升时间：７５ｎｓ±２０％； 衰减振荡波的振荡频率：１００ｋＨｚ 和 １ＭＨｚ 两种，±１０％； 衰减振荡波的重复频率：对 １００ｋＨｚ 至少 ４０ｃ／ｓ； 对 １ＭＨｚ 至少 ４００ｃ／ｓ； 衰减振荡波的波形衰减率：在 ３～６ 周内衰减到峰值 的 ５０％； 一串衰减振荡波的持续时间：不低于 ２ｓ； 发生器输出阻抗：２００Ω±２０％； 峰值开路电压：２５０Ｖ（－１０％）～２．５ｋＶ（＋１０％）； 与电源频率的关系：异步； 衰减振荡波的第一峰值极性：正／负。
为提高试验难度，试验中要用到 １ｋＨｚ 的正弦波进行 幅度调制，调制深度为 ８０％。
试验的严酷度等级分 １、２、３ 和 Ｘ 级的共模试验，试 验电压分别为 １Ｖ、３Ｖ、１０Ｖ 和待定。
电子产品的雷击浪涌防护标准及测试(IEC61000-4-5)
1．引言经过长期对雷击的三种主要形式：直雷击、传导雷和感应雷等深入研究，人们建立了雷电感应和高压反击的理论，弄清了高压雷电波在金属导线上的传输规律。
在此基础上，人们发明了间隙串联熔断器的避雷器、无间隙氧化锌避雷器、瞬态过电压浪涌抑制器(TVS)。
这些技术在电力和其他金属传输线上的综合应用，有效地防止了传导雷击对人和环境的灾害性破坏。
2．(雷击)浪涌的机理及综合防护虽然我们已经对直击雷和传导雷的灾害性破坏已经有较好的防护措施，但间接雷(如云层内、云层间的雷击，或临近物体遭到的雷击)仍然可以在户外架空线上感应出浪涌电压和电流。
此外，在电站或开关站中，大型开关切换瞬间，也会在供电线路上感应出大的浪涌电压和电流。
这两种浪涌的共同特点是能量特别大(用能量作比较，静电放电为皮焦耳级，快速脉冲群为毫焦耳级，雷击浪涌则为几百焦耳级，是前两种干扰能量的几百万倍)，但波形较缓(微秒级，而静电与快速脉冲群是纳秒级，甚至是亚纳秒级)，重复频率低。
电磁兼容领域所指的浪涌一般来源于开关瞬态和雷击瞬态。
2.1开关瞬态系统开关瞬态与以下内容有关：主电源系统切换骚扰，例如电容器组的切换；配电系统内在仪器附近的轻微开关动作或者负荷变化；与开关装置有关的谐振电路，如晶闸管；各种系统故障，例如设备组接地系统的短路和电弧故障。
2.2雷击瞬态雷电产生浪涌(冲击)电压的主要来源如下：直接雷击于外部电路(户外)，注入的大电流流过接地电阻或外部电路阻抗而产生浪涌电压；在建筑物内，外导体上产生感应电压和电流的间接雷击；附近直接对地放电的雷电入地电流耦合到设备组接地系统的公共接地路径。
若有雷击保护装置，当保护装置动作时，电压和电流可能发生迅速变化，并耦合到内部电路，依然会产生瞬态冲击。
因此，电子设备的浪涌(冲击)防护已经成为电子产品设计者必须面对并解决的问题。
相关的浪涌防护标准及其测试为电子产品的浪涌(冲击)防护设计的符合性判定提供了依据和手段。
2.3(雷击)浪涌的综合防护为了有效保证人员、环境和设备免遭(雷击)浪涌的危害，需要一套系统全面的综合性防护体系。
雷击浪涌抗扰度测试报告
雷击浪涌抗扰度测试报告
雷击浪涌抗扰度测试是一项非常重要的测试工作，用来评估电气设备在雷击和电涌等极端天气条件下的抗干扰能力。
本文将重点介绍雷击浪涌抗扰度测试的背景、测试方法和结果分析。
背景
随着电力系统的不断发展，电气设备的使用范围越来越广泛，而各种极端天气条件也给电气设备的正常运行带来了挑战。
雷击和电涌是导致电气设备损坏的主要原因之一，因此对电气设备的抗雷击和抗电涌能力进行测试就显得尤为重要。
测试方法
雷击浪涌抗扰度测试通常分为两个部分：雷击测试和电涌测试。
在雷击测试中，会模拟雷电击中电气设备的情况，通过施加一定的雷击电流和电压来测试设备的耐受能力。
而在电涌测试中，会通过施加瞬时电压冲击来模拟电涌情况，评估设备在电涌条件下的稳定性。
结果分析
经过雷击浪涌抗扰度测试，我们得到了如下结果：设备在经受一定雷击和电涌条件下依然能够正常运行，没有出现明显的损坏或故障。
这表明该设备具有较好的抗干扰能力，能够在极端天气条件下保持稳定运行。
总结
通过本次雷击浪涌抗扰度测试，我们验证了电气设备在极端天气条件下的抗干扰能力，为设备的正常运行提供了有力保障。
未来，在电气设备设计和生产过程中，应该进一步加强对雷击浪涌抗扰度的测试，确保设备在各种极端条件下都能够可靠运行。
雷击浪涌抗扰度测试是电气设备测试中至关重要的一项内容，通过测试可以评估设备在极端天气条件下的稳定性和可靠性，为设备的正常运行提供了有力的保障。
希望通过本文的介绍，能够增加大家对雷击浪涌抗扰度测试的了解，提高电气设备的抗干扰能力，确保电力系统的安全稳定运行。
开关电源之雷击浪涌分析之雷击浪涌的测试项目以及PCB layout
雷击的测试项目主要针对电源火线(L),地线(N),安全地(E)进行不同组合测试主要测试项目有四种(L→E , N→E, L&N→E, L→N), 一般设计考虑上分为共模(Common Mode)与差模(Differential mode)两大类,A. L→E , N→E, L&N→E 测试属于共模(Common Mode)B. L→N 测试属于差模(Differential mode)以下是做雷击测试时Common Mode 和Differential mode 的路径如下图所示图共模的雷击对策: (Common Mode)共模雷击能量泄放路径,(参考上图绿线) ,首先考虑跨初、次级会因安全距离不足而造成其雷击跳火或组件损坏的路径有那些?(变压器/光耦合器/Y-Cap)针对这三个组件选择与设计考虑如下:1. 变压器:因变压器横跨于初、次级组件, 依照工作电压有不同的安规距离要求, 一般采用Class B 的等级, 零件本身初次级需通过Hi-POT 3000Vac , 需特别注意脚距离与铁心的距离以及绕组每层胶带数量是否符合绝缘强度。
2. 光耦合器:组件本身的距离需符合安规的要求, layout 时零件下方不可有Trace 避免距离不足的问题。
3. Y-Cap:本身的特性是高频低阻抗的组件,当共模雷击测试时,能量会快速通过Y-Cap所摆放的路径, 因此layout 布局时半导体组件(PWM IC , TL431, OP…) GND trace 应避开Y Cap 雷击能量泄放路径, 以避免成零件的损坏差模的雷击对策: (Differential）雷击能量流经的路径主要在桥式整流器前的L 和N 回路, 主要对策如下: Varistor(MOV) 或Spark Gap(雷击管)吸收等组件吸收并抑制能量流入power supply 内部。
1. Thermistor (NTC) :串接于L or N 的路径上,会增加回路的阻抗值,进而降低进入Power supply 的电流能量。
雷击浪涌设备台测试规范(校准规范)
1、范围本规范适用于CJ0101/40型动作负载试验试验系统的精度测试，用于使用中的周期检定和修理后相关项目的检定。
2、引用文献本规范引用下列文献JJF 1001-1998 通用计量术语及定义JJF 1059-1999 测量不确定度评定与表示JJF 1071-2002 国家计量测试规范编写规则使用本规范时，应注意使用上述引用文献的现行有效版本。
3、概述4、计量特性4．1外现4．1．1仪器外观应清洁，无机械损伤，操作功能正常；仪器上还应注明制造厂名和商标、出厂编号及出厂年月。
4．2技术要求4．2．1 冲击台控制各项功能：‘充电启动’、‘充电停止’、‘放电’、‘安全充电’、‘冲击间隔时间’设定、‘自动重复冲击次数’设定、‘充电方式’、‘放电方式’的检查应符合CJ0101/40型动作负载试验系统的技术性能的要求。
4．1校准用标准器和主要器材1．1以机内磁位计为准计量，需数字存贮示波器适用波形8/20us，精度±1%。
1．2模拟负载，压敏电阻器或SPD。
4．2．2冲击台输出波形：输出冲击电流的波形在2KA~40KA范围内，应能通过改变匹配电阻（电感），使波前时间符合8us±10%，半峰值时间20us±10%，反极性振荡幅值不大于峰值的20%的要求。
4．2．3 冲出电流表的示值精度，在2KA~40KA内应符合±3%的要求。
4．2．4 CJ1701交流试验电源：定相位放电电脉冲（0°~360°）±5°。
交流电压表量程精度±1%。
电流表精度±2%。
5．测试条件5．1环境条件仪器的检定应在室温15~28℃，相对湿度不大于90%，无强电磁于扰，无电流杂波干扰的环境中进行。
测试前受检仪器应在该环境中存放2个小时以上。
本仪器和标准器的交流供电电源应有良好按地线。
在计量检查中，为了避免干扰，不能同时使用使用示波器的两个通道。
