智能梯控系统(三菱电梯)

合集下载

三菱PLC四层电梯控制系统设计

目录内容摘要 (2)第一章电梯概述 (3)1.1电梯的组成 (3)1。

2电梯的工作原理 (4)第二章电梯控制系统的控制分析 (5)2.1 电梯继电器控制系统的特点及存在问题 (5)2.2 PLC及在电梯控制中的应用特点 (5)第三章可编程控制器的机型选择 (7)3。

1 PLC的I／O点数估算 (7)3.2 响应时间 (7)3。

3 输入输出模块的选择 (7)3.4 机型的确定 (7)第四章硬件设计 (9)4.1四层电梯主电路设计 (9)4.2输入输出分配表 (10)4.3 PLC接线图 (11)第五章软件设计 (12)5。

1 程序流程图 (12)5.2 程序语句 (13)第六章程序调试、运行 (23)6.1 程序调试 (23)6.2 程序最终运行情况 (23)6.3 PLC控制系统的外部干扰 (23)第七章总结 (24)7。

1心得体会 (24)7.2致谢 (24)参考文献 (25)三菱ＰＬＣ四层电梯控制系统内容摘要随着我国经济的高速发展，微电子技术、计算机技术和自动控制技术也得到了迅速发展，交流变频调速技术已经进入一个崭新的时代，其应用越来越广。

而电梯作为现代高层建筑的垂直交通工具,与人们的生活紧密相关，随着人们对其要求的提高,电梯得到了快速发展。

近年来，我国的电梯生产技术得到了迅速发展。

一些电梯厂也在不断改进设计、修改工艺。

更新换代生产更新型的电梯，电梯主要分为机械系统与控制系统两大部份，随着自动控制理论与微电子技术的发展，电梯的拖动方式与控制手段均发生了很大的变化，交流调速是当前电梯拖动的主要发展方向。

目前电梯控制系统主要有三种控制方式：继电路控制系统、PLC控制系统、微机控制系统。

继电器控制系统由于故障率高、可靠性差、控制方式不灵活以及消耗功率大等缺点，目前已逐渐被淘汰.微机控制系统虽在智能控制方面有较强的功能，但也存在抗扰性差，系统设计复杂，一般维修人员难以掌握其维修技术等缺陷。

而PLC 控制系统由于运行可靠性高，使用维修方便，抗干扰性强,设计和调试周期较短等优点，倍受人们重视等优点，已成为目前在电梯控制系统中使用最多的控制方式,目前也广泛用于传统继电器控制系统的技术改造。

三菱GPS-电梯简介

三菱 GPS-ⅡGPS-Ⅱ电梯是三菱GPS系列电梯的第二代产品，是一种适合高级宾馆及办公楼的乘客电梯。

它采用先进的技术，根据最新的标准构造，功能齐全，使乘客不仅能体验到舒适、方便和安全，还会产生一种自信和尊贵的感觉。

GPS-Ⅱ电梯按钮的串行通讯部分仍然采用数据总线形式，除电源外，只需DI、DO两根总线；轿厢拖动以及门机的驱动也仍然采用VVVF调速；微机网络系统的基本结构没有太大的变化。

与GPS-Ⅰ电梯相比，GPS-Ⅱ电梯的集成度有了一定提高：如●将GPS-Ⅰ电梯的P1、W1两块电子板集成为一块多微机电脑控制板（P1板），使整个控制柜结构更加紧凑；●系统控制软件也有了进一步的改善，使整个系统的管理更加合理。

而在群控制方面，GPS-Ⅱ电梯与GPS-Ⅰ电梯没有太大区别。

表1为GPS-Ⅱ电梯与GPS-Ⅰ电梯结构及性能比较。

这里需要说明的是，除GPS-Ⅰ、GPS-Ⅱ电梯以外，还有一种叫GPS-CR的电梯。

实际上GPS-CR电梯是在GPS-Ⅱ电梯的基础上研制出的面向中国住宅楼宇的高性能电梯，运行舒适可靠，以其性能优势提升楼盘的附加值，并大大降低使用成本。

GPS-CR电梯对GPS-Ⅱ电梯的功能进行了优化组合，省去的仅仅是星级宾馆的特殊功能。

与GPS-Ⅱ电梯相比，GPS-CR电梯:●取消了控制柜中的Z1电子板，消防功能通过P1主电脑板实现；●整体结构有所简化;●价格便宜。

GPS-CR电梯与GPS-Ⅱ电梯的主要控制思想是完全相同的。

由于GPS-Ⅱ电梯与GPS-Ⅰ电梯的主要控制思想基本相同，因此，下面仅就GPS-Ⅱ电梯的控制柜的结构、部分电子板及电梯的有关调试进行简单介绍。

一、控制柜结构GPS-Ⅱ电梯控制柜结构如图1所示。

图中2#装置面板正面安装P1电脑板，反面安装E1及Z1电子板（GPS-CR电梯无Z1电子板），内部安装逆变器组件，包括充放电组件、驱动模块组件、电容器组件、吸收回路组件等。

3#装置面板正面安装电源组件，内部安装电源变压器、滤波器以及5#接触器和LB接触器等。

三菱ELENESSA无机房电梯检验技术要点

三菱ELENESSA无机房电梯检验技术要点无机房电梯是指在大楼的底楼或顶楼安装电梯设备，而无需设置机房的一种电梯系统。

三菱ELENESSA无机房电梯是一种新型的电梯产品，具有紧凑、节能、安全的特点。

为了确保这种电梯的质量和安全性能，下面将介绍三菱ELENESSA无机房电梯的检验技术要点。

一. 电梯井道与各楼层轿厢的准确对位关系在进行无机房电梯的安装和检验时，首先要确保电梯井道与各楼层轿厢的准确对位关系。

这涉及到电梯轨道、导轨、导轨壁厚等方面的检验。

专业的技术人员需要仔细检查这些部件的安装质量，确保各楼层轿厢准确停靠在相应的位置，保证电梯的行驶安全和乘客的舒适度。

二. 电梯门机构的稳定性和可靠性电梯门机构是无机房电梯中一项重要的组成部分，其稳定性和可靠性对于电梯的正常运行至关重要。

在检验过程中，需要对电梯门机构的操作、开闭速度、感应器等进行细致观察和测试。

确保电梯门的打开和关闭动作平稳可靠，避免夹人或夹物事故的发生。

三. 电梯控制系统的功能和安全性无机房电梯的控制系统是保证电梯正常运行和乘客安全的重要保障。

在进行检验时，需要对电梯控制系统的功能和安全性进行全面检测。

包括对梯控板、按钮、显示屏等设备的状态、反应速度、中断保护功能等进行验证，确保电梯能够快速反应并保障乘客的安全。

四. 乘坐舒适度的检验无机房电梯以其节省空间且结构紧凑的特点，其乘坐舒适度也是需要检验的一个重要方面。

专业技术人员需要对电梯的噪音、振动以及楼层对准度等进行评估和测试，确保乘客在乘坐电梯过程中能够得到舒适的体验。

五. 电梯安全系统的检验在无机房电梯中，安全系统是保护乘客安全的最后一道防线。

在检验过程中，需要对电梯的紧急停止装置、门锁监控装置、紧急救援通讯装置等进行严格的检测和测试。

确保这些安全系统能够正常运行，及时发出警报并采取相应的安全措施，保障乘客的生命财产安全。

六. 电梯外观和内部装饰的检验最后，在检验无机房电梯时，还要对电梯的外观和内部装饰进行检测。

原装日本三菱电梯怎么搞梯控？

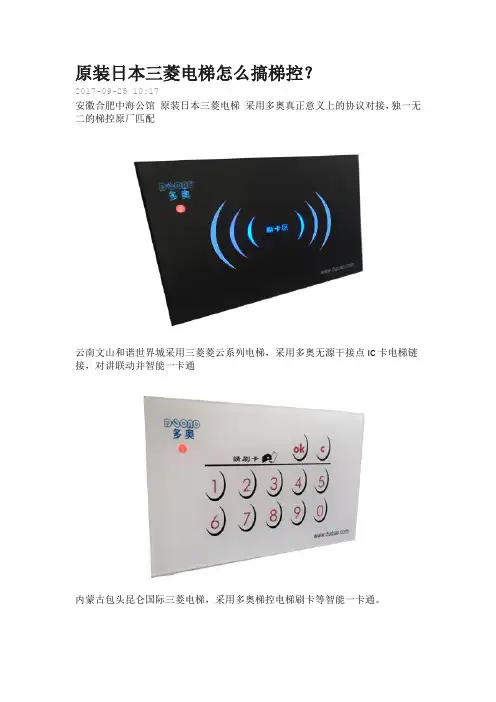

原装日本三菱电梯怎么搞梯控？
2017-09-25 10:17
安徽合肥中海公馆原装日本三菱电梯采用多奥真正意义上的协议对接，独一无二的梯控原厂匹配
云南文山和谐世界城采用三菱菱云系列电梯，采用多奥无源干接点IC卡电梯链接，对讲联动并智能一卡通
内蒙古包头昆仑国际三菱电梯，采用多奥梯控电梯刷卡等智能一卡通。

陕西西安永和坊三菱电梯，采用多奥专用三菱梯控读头，定制款电梯门禁
江苏常州九龙仓时代上院三菱进口电梯，采用多奥智能电梯IC卡系统。

多奥第5代矩阵扫描三菱电梯梯控系统，可协议对接，可直接插入。

不破线，不改造，不与专利冲突。

云南芒市德宏州第一高楼三菱MAX电梯，采用多奥三菱专用梯控IC卡电梯刷卡
到层
惠州市德赛电池有限公司原装进口三菱，触摸屏按键采用多奥智能梯控系统刷卡。

三菱PLC的三层电梯控制系统设计

三菱PLC的三层电梯控制系统设计郑州工业应用技术学院课程设计任务书题目基于PLC的三层电梯控制系统设计专业、班级14级电气自动化学号姓名黄腾腾主要内容：利用三菱FX系列PLC系统，进行三层电梯控制系统的设计,编写PLC的梯形图程序。

在FX系列PLC综合实验面板上，进行实验电路的熟悉和连接。

应用组态设计软件进行三层电梯的监控程序设计，要求与PLC程序实现同步。

基本要求：电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。

电梯轿箱内设有楼层内选按钮S1～S3，用以选择需停靠的楼层。

L1为一层指示、L2为二层指示、L3为三层指示，SQ1～SQ3为到位行程开关。

电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。

例如，电梯停在一层，在二层轿箱外呼叫时，必须按二层上升呼叫按钮，电梯才响应呼叫（从一层运行到二层），按二层下降呼叫按钮无效；反之，若电梯停在三层，在二层轿箱外呼叫时，必须按二层下降呼叫按钮，电梯才响应呼叫（从三层运行到二层），按二层上升呼叫按钮无效。

参考资料[1]王玮.电气工程实验教程.北京：北京交通大学出版社，[2]胡学林.可编程控制器教程.北京：电子工业出版社，[3]刘美俊.电气控制与PLC工程应用.北京：机械工业出版社，完成期限：指导教师签名：课程负责人签名：11 月 28 日郑州工业应用技术学院课程设计说明书题目：基于PLC的三层电梯控制系统设计姓名：黄腾腾院（系）：机电工程学院专业班级： 14级电气自动化学号：指导教师：赵娟萍陈静成绩：时间： 11月 28日至年 12 月 9日。

智能梯控系统(三菱电梯)

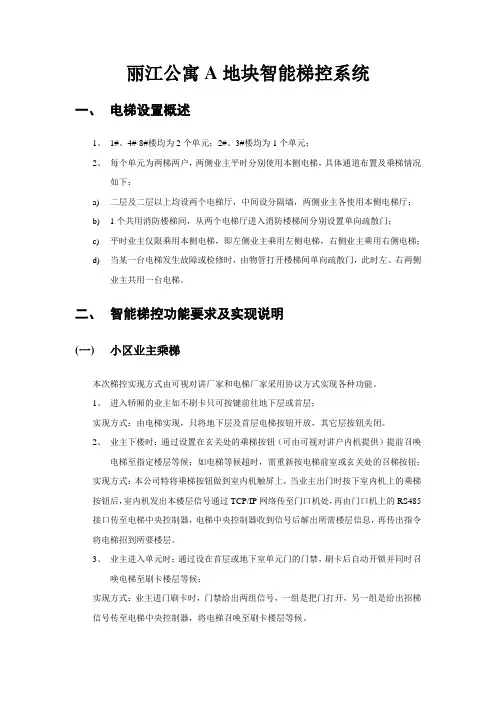

丽江公寓A地块智能梯控系统一、电梯设置概述1、1#、4#-8#楼均为2个单元；2#、3#楼均为1个单元；2、每个单元为两梯两户，两侧业主平时分别使用本侧电梯，具体通道布置及乘梯情况如下：a)二层及二层以上均设两个电梯厅，中间设分隔墙，两侧业主各使用本侧电梯厅；b)1个共用消防楼梯间，从两个电梯厅进入消防楼梯间分别设置单向疏散门；c)平时业主仅限乘用本侧电梯，即左侧业主乘用左侧电梯，右侧业主乘用右侧电梯；d)当某一台电梯发生故障或检修时，由物管打开楼梯间单向疏散门，此时左、右两侧业主共用一台电梯。

二、智能梯控功能要求及实现说明(一)小区业主乘梯本次梯控实现方式由可视对讲厂家和电梯厂家采用协议方式实现各种功能。

1、进入轿厢的业主如不刷卡只可按键前往地下层或首层；实现方式：由电梯实现，只将地下层及首层电梯按钮开放，其它层按钮关闭。

2、业主下楼时：通过设置在玄关处的乘梯按钮（可由可视对讲户内机提供）提前召唤电梯至指定楼层等候；如电梯等候超时，需重新按电梯前室或玄关处的召梯按钮；实现方式：本公司特将乘梯按钮做到室内机触屏上，当业主出门时按下室内机上的乘梯按钮后，室内机发出本楼层信号通过TCP/IP网络传至门口机处，再由门口机上的RS485接口传至电梯中央控制器，电梯中央控制器收到信号后解出所需楼层信息，再传出指令将电梯招到所要楼层。

3、业主进入单元时：通过设在首层或地下室单元门的门禁，刷卡后自动开锁并同时召唤电梯至刷卡楼层等候；实现方式：业主进门刷卡时，门禁给出两组信号，一组是把门打开，另一组是给出招梯信号传至电梯中央控制器，将电梯召唤至刷卡楼层等候。

4、业主上楼时：在轿厢内刷卡，由梯控系统自动激活授权楼层的选层按钮，并由业主按亮后自动前往；实现方式：在轿厢里安装一台MOX读卡头，读卡头通过RS485通讯接到单元门口机RS485接口处，当业主在轿厢里刷卡后，读卡头读取卡信息后，通过RS485通讯传至门口机，门口机转成楼层信号通过另一组RS485传至电梯中央控制器，电梯中央控制器收到信号后解出所需楼层信息，再传出指令将那一层的电梯层按钮开放权限，业主按下按钮电梯自动前往。

电梯梯控系统全自动电梯机器人操作简单

电梯梯控系统全自动电梯操作简单范本1：一、概述电梯梯控系统是一种全自动电梯，操作简单。

本文档旨在提供详细的指导和操作说明，以正确使用电梯梯控系统。

二、系统安装流程1. 安装准备1.1 确认电梯梯控系统所需的硬件设备和软件工具。

1.2 检查设备和工具是否齐全，并确保其正常工作。

2. 安装步骤2.1 定位电梯梯控系统安装位置，并清理安装区域。

2.2 将电梯梯控系统固定到安装位置，并确保其稳固。

2.3 连接电梯梯控系统与电梯控制面板之间的接口。

2.4 检查连接是否牢固，并进行必要的调试。

三、系统使用指南1. 系统启动1.1 打开电梯梯控系统电源开关。

1.2 系统启动后，等待系统初始化完成。

2. 系统操作2.1 通过操作面板输入所需的电梯目标楼层。

2.2 系统将自动控制电梯运行至目标楼层。

2.3 在电梯到达目标楼层后，系统将自动打开电梯门。

3. 系统维护3.1 定期检查电梯梯控系统的硬件设备是否正常运作。

3.2 定期更新电梯梯控系统的软件版本，以获取最新的功能和修复。

四、附件本文档涉及附件如下：1. 电梯梯控系统硬件设备清单。

2. 电梯梯控系统软件工具。

五、法律名词及注释本文所涉及的法律名词及其注释如下：1. 电梯安全法：电梯设计、制造、安装和维修的法律法规。

2. 法：对应用和开发进行规范的法律法规。

范本2：一、简介电梯梯控系统是一种全自动电梯，操作简单。

本文档将详细介绍电梯梯控系统的安装、使用和维护等方面的内容，以便能够更好地理解和操作该系统。

二、系统安装2.1 安装准备准备所需的电梯梯控系统设备、工具和材料，并确保其完好无损。

2.2 安装步骤2.2.1 确定电梯梯控系统的安装位置，并对该位置进行清理和准备。

2.2.2 将电梯梯控系统设备固定到安装位置，确保其稳定。

2.2.3 连接电梯梯控系统与电梯控制面板之间的接口。

2.2.4 确认连接牢固可靠后，进行系统调试和测试。

三、系统使用3.1 启动系统打开电梯梯控系统电源，等待系统初始化完成。

基于三菱PLC的四层电梯控制系统

摘要随着科学技术的发展，。

更新换代生产更新型的电梯，电梯主要分为机械系统与控制系统两大部份，随着自动近年来我国的电梯生产技术得到了迅速发展，一些电梯厂也在不断改进设计、修改工艺控制理论与微电子技术的发展，电梯的拖动方式与控制手段均发生了很大的变化，交流调速是当前电梯拖动的主要发展方向。

目前电梯控制系统主要有三种控制方式：继电路控制系统(早期安装的电梯多位继电器控制系统)、PLC控制系统、微机控制系统。

继电器控制系统由于故障率高、可靠性差、控制方式不灵活以及消耗功率大等缺点，目前已逐渐被淘汰。

微机控制系统虽在智能控制方面有较强的功能，但也存在抗扰性差，系统设计复杂，一般维修人员难以掌握其维修技术等缺陷。

而PLC控制系统由于运行可靠性高，使用维修方便，抗干扰性强,设计和调试周期较短等优点，倍受人们重视等优点，已成为目前在电梯控制系统中使用最多的控制方式，目前也广泛用于传统继电器控制系统的技术改造。

关键词PLC；电梯；控制系统；设计I.ⅠAbstractAlong with science's and technology's development, the recent years, our country's elevator production technology obtained the rapidly expand. Some elevator factory unceasingly is also improving the design, the revision craft. The renewal production renewal's elevator, the elevator mainly divides into the mechanical system and the control system two major parts, along with the automatic control theory and microelectronic technology's development, elevator's dragging way and the control method has had the very big change, the exchange velocity modulation is the current elevator dragging main development direction. At present the lift control system mainly has three control modes: Following electric circuit control system (“early installment elevator many black-white control system), PLC control system, microcomputer control system. Because the black-white control system the failure rate is high, the reliability is bad, control mode not nimble as well as consumed power big and so on shortcomings, at present has been eliminated gradually.Key words PLC, elevator, control system, design2目录摘要........................................................................................... 错误!未定义书签。

三菱电梯gps

三菱电梯gps-2调试资料三菱电梯gps-2调试内容很多，下面仅就几个主要的方面进行说明。

1．称量数据的写入当电梯钢丝绳张力变化、称量装置更换以及因装修而引起电梯自身重量改变时，都应进行称量数据的重新写入。

具体步骤应按图3所示的流程进行。

图3为电梯空载称重数据写入流程，电梯半载称重数据写入流程与此基本相同，只是将LD0/LD1开关向LD1方向按下。

除对电梯进行称量数据写入以外，还需对电梯进行称量装置的精调，方法如下：●电梯空载，当制动器释放时，电梯轿厢呈上行趋势，则将旋转开关WGHG朝“F”方向调节；●电梯空载，当制动器释放时，电梯轿厢呈下行趋势，则将旋转开关WGHG朝“0”方向调节；●在正常运行中，不要将WGH0、WGHG开关调到“0”位。

2. 楼层数据的写入当电梯乱层、平层不准或电梯重新进行称量数据写入后，都需要进行楼层数据写入。

楼层数据写入方法应按照图4所示的流程进行。

这里需特别说明的是：有些大厦或住宅的某些楼层为假想层（不停留层），电梯在这些楼层不作停靠。

安装电梯时，这些楼层的隔磁板为短隔磁板，电梯经过假想层时，P1主电脑板上面的DZ指示灯不会闪亮。

3．乘座舒适性的调整① 机械调整当电梯有启动冲击时：应确认制动器是否完全打开，制动瓦有无歪斜，制动瓦与轮鼓间是否存在摩擦。

另外，对导靴的安装位置及磨损程度也应进行检查。

当电梯在运行中有震动时：应对钢丝绳拉伸状况、导轨接头状况进行检查，同时对制动器与轮鼓也应进行检查。

② 电气系统调整旋转开关SHIFT和DNSH可以用来改善电梯乘座的舒适感，具体调整方法如表3所示。

1．平层不2．良的调整1 机械系统调整对井道平层板及轿顶平层感应器进行检查，判断其是否按基准值进行了安装，如有必要，可对其进行调整。

2 电气系统调整如果对机械系统进行了检查调整后，仍然平层不良时，则需进行电气调整,调整方法如表3所示。

电梯平层精度及舒适感调整表3DGN、MGN 此参数对乘座电梯整体舒适感都有影响（从启动、加速、减速到停止）。

三菱电梯的核心技术工作原理

三菱电梯的核心技术工作原理前言：要讲三菱电梯的工作原理，GPS是不可绕过的经典梯型，出厂的时候厂家就敢说保你10年不坏的豪言壮语，GPS也确实经受住了时间与市场的考验，是三菱电梯技术经典的一个里程碑系列，之后所推出的系列基本都是基于老前辈GPS的稳定技术，衍生出不少新功能的添加，革命性的突破相对少些，但也是逐渐安全和完善。

今天就以GPS为例做若干分析，GPS在三菱电梯中还是比较简单易懂的，懂了GPS的基础工作原理，后续的三菱产品自然会简单上手。

GPS 电梯是三菱公司20世纪90年代推出的新型电梯(标准型客梯) 它是在VVVF (变频变压调速) 的基础上，加入微电脑，用数字网络传递讯息，增强“人——机” 对话，提供了多样性的功能，从而提高了传输、控制的精确度，增强了乘客的舒适感和安全感。

一、GPS 的组成GPS 电梯是由机房 (控制屏 ) 、厢站 (骄厢 )和厅站三大部分组成。

机房是电梯的核心，它是由控制屏和引机组成；厢站是电梯的重要部分，安装在骄厢顶部和内部，可控制电梯运行、门的开关，配有传输控制微电脑CS 、门马达驱动电脑 DD、门控制微电脑DC厢内控制显示电脑 IC和操板电脑BC及安全保护装置；厅站设置于各楼层电梯门口，设有厅站微电脑HS ，用于呼叫电梯设于各楼层的微电脑。

二、 GPS 电气主回路及调速原理电气主回路主要包括三相自耦变压器、主接触器、三相整流电路、电容滤波电路、再生放电回路、预充电回路、逆变器及马达组成。

三相自耦变压器将三相 380V 交流电变为三相 220V交流电，主交流接触器是控制马达的启动与停止，三相整流电路采用 6 个二极管构成三相全波桥式整流器，通过滤波电容使三相220V交流电变为直流300V 电源，再生放电回路当电机超速变为发电运行状态时，为其提供一个放电回路，同时也起到制动的作用；逆变器是由 IGBT 原件所构成，它根据由基极驱动回路的控制信号将300V 直流电源变成频率，电压同马达转子转速和输出力矩而变的三相交流电，从而控制马达的调速。

三菱扶梯介绍PLUS2

上海三菱自动扶梯产品介绍
ØJ型（含变频）自动扶梯 ØA型（含变频）自动扶梯
SKIP
J型（含变频）自动扶梯
J型（含变频）自动扶梯的特点
1．乘行舒适宁静
2．高度安全可靠
3．装潢设计新颖
4．节能效果良好
5．维护保养简便
6．部件寿命提高
7．自动检测客流（仅变频
型）
NEXT
1．乘行舒适宁静
l 低噪音低振动的驱动系统源自于高精度斜齿轮减速器和防噪音设计的梯级链轮； l 单侧定位高精度U型导轨和顺畅运行的翻转机构使得乘行在梯级上感到安静平稳。
件附加制器去路上弯曲部卸反装置扶手
安全装置
的主要区别装置位于梯的斜部上下分支梯之
装置位于上桁架内
至少一套装置，随提升高度的增加而增加有一套装置，与提升高度无关
梯条
梯
至少一套附加制器，随提升高度增加而增加有一套附加制器，与提升高度无关
RETU
2．梯级传动结构
RETU
3．扶手传动结构
RETU
⑥ ③①
⑤ ⑧ ④⑦
J型（含变频）自动扶梯
②③⑥
序号
的安全装置① ②
名称安全装置梯安全装置
③
扶手入口安全装置
⑤
④
限速装置
⑤
梯安全装置
⑥
梳板安全装置
注：提升高度大于6m的J型自动扶梯需要安装辅助制动器。
⑦
非操作逆保
RETU
4．驱动单元结构
V型皮带
齿轮减速器制动器驱动链轮
马达
从动链轮
驱动链
RETU
5．梯级齿条结构
扶手驱动齿梯级链驱动齿

上海三菱SMOS-II电梯综合监控系统

概述SMOS-II电梯综合监控系统是由上海三菱电梯有限公司开发的对电梯进行集中监控和管理的一个综合监控系统。

系统采用了最新的LONWORKS现场总线技术，用户在监控室就能全面了解系统内所有电梯的运行情况，并对电梯部分运行模式进行控制。

系统简图如图1.1。

图1.1实现功能1) 电梯运行状态的监视2）电梯故障、异常的监视和自动报警3）履历查询及打印4）电梯运行统计5）电梯数据分析6）电梯控制功能（选配）7）远程监视功能（选配）8）BA接口功能（选配）9）回放功能（选配）10）交通流量分析（选配）11）摄像监视功能（选配）（升降梯配置） 12）电梯IC卡功能（选配）程序启动1、启动电梯综合监控系统，进入登录界面，如图2.1，在“操作员”和“密码”栏内输入要登录的操作员和密码。

图2.12、进入系统界面，如图2.2，系统启动完成。

图2.2电梯监控信息一览以文字列表方式显示系统中所有电梯的运行情况（见图2.3），可按需排序。

图2.3电梯监控动画显示以动画方式显示电梯的运行情况（见图2.4），当监控电梯数量较多或者电梯楼层较高时，可以移动窗体边上的滚动条进行查看。

图2.4电梯IC卡相关信息下载一览以文字列表方式显示电梯IC卡相关信息下载情况（见图2.5）。

图2.5重新登录在系统菜单中，选择“重新登录”，系统进入图2.1的登录对话框，此时在“操作员”和“密码”栏内输入任意一个已登记的操作员和密码，点击“确定”，系统就进入该操作员的操作状态，点击“取消”，系统将返回到原操作员的操作状态。

操作员管理在系统菜单中，选择“操作员管理”，系统进入如图3.1对话框，“操作员一览”显示的是系统目前已登记的操作员和操作模式，选中某一操作员，点击“设置”可更改该操作员的密码、操作模式，点击“删除”直接删除该操作员，点击“添加”进入图3.2对话框，为系统登记新的操作员。

图3.1图3.2在图3.2对话框中，输入要登记的操作员和密码，选择操作模式，点击“确定”添加操作员。

三菱全系列电梯资料

SPVF各发光二极管功能一览表GPS-I P1板上各开关功能表TOP/BOT TOP（上位）：顶层呼叫中间BOT（下位）：底层呼叫UPC/DNC UPC（上位）：轿厅上升说明：闭合此开关，轿厢开始按设定方向运行。

开关复位中中间位置，轿厢就近停层。

如保持在UPC位置，轿厢将一直运行到最高层或次高层；保持在DNC位置，轿厢将一直运行到最底层或次底层。

开关若不返回中间位置，电梯将不应答轿厢召唤。

中间DNC（下位）：轿厢下降DOOR/RST DOOR（上位）：切断门机开关指令中间RST（下位）：CPU复位DCB/FMS DCB（上位）：关门中间FMS（下位）：写层高数据R/M MNT WEN R/M（上位）：警报器R/M亮安装时置于中间MNT（中间）：警报器R/M熄WEN（下位）：修正EEPROM数据LD0/LD1 写入及显示载重量中间RSW SHIFT：模式（VP）的位置8LTB：平层时，抱闸接触器动作时间调节8MON：功能控制开关安装时6，服务时8GPS-I MON开关与七段管显示器MON位置功能LED显示器0 故障显示1 轿厢位置显示显示轿厢水平位置，显示范围为-19~+19，0~-0为运行的中点2 安装时称重写入SW LDO/LD1→LD0现在的载重量作为空载数据写入E2PROMSW LDO/LD1→LD1现在的载重量作为平衡载重量数据写入E2PROMSW LDO/LD1→中间位置现在的载重量数据显示3 楼层显示显示轿厢所处楼层数4 手动操作显示轿厢所处楼层数5 保养时称重写入SW LDO/LD1→LD0现在的载重量作为空载数据写入E2PROMSW LDO/LD1→LD1现在的载重量作为平衡载重量数据写入E2PROMSW LDO/LD1→中间位置现在的载重量数据显示6 安装时手动操作模式显示“H”+楼层数7 楼层显示显示轿厢所处楼层数8 标准设定显示轿厢所处楼层数9 楼层显示显示轿厢所处楼层数A 楼层显示显示轿厢所处楼层数B 调整BK力矩BK力矩设定值（十进制）C 检测过负载蜂鸣器SW LDO/LD1→中间位置现在负载率显示SW LDO/LD1→LDO/LD1显示“OL”D 称重显示SW LDO/LD1→LD0E2PROM中的空载数据显示SW LDO/LD1→LD1E2PROM中的平衡重量数据显示SW LDO/LD1→中间位置现在载重量的数据显示E TSD安全系数检测显示楼层数F TSD运行检测显示楼层数三菱电梯 GPS--3 维修资料三菱 GPS — 3 电梯在机房 P1 电子板上有两个开关 MON1 和 MON0 ，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

产品介绍（上海三菱电梯综合监控系统概要

上海三菱电梯综合监控系统（SMOS-II）简介随着中大规模建筑物（群）在中国的不断增多，大楼管理系统对建筑物内电梯的监控管理要求越来越高。

基于IT产业技术的不断更新，在原有SMOS系统的基础上，上海三菱适时推出了由本公司自主开发的针对本公司生产的各系列电梯进行监控管理的综合系统：SMOS－II。

SMOS－II系统可以对上海三菱现时生产的所有系列电梯进行监控管理。

对于有多个品牌电梯的建筑物（群），SMOS－II系统在获得触点信号的条件下同样可以对所有电梯进行监视管理。

每套系统最多可监控63台电梯（原有SMOS系统为16台）。

系统可对电梯的运行方向、轿内及层站按钮登记、楼层显示、开关门状态、运行模式及电梯故障报警进行监视，也可对电梯的14种指定功能中的任意6种功能进行控制（注意：电梯合同中必须已选这些功能；非三菱品牌电梯及自动扶梯除外）。

除此之外，SMOS－II系统还可对电梯运行故障历史进行查询和打印，实时统计被监控电梯的运行时间和运行次数，将被监控电梯在过去某一时间段内的运行情况进行回放并依此进行交通流量分析。

通过摄像监视功能，本系统能实时监视被监控升降梯轿厢内的情况，并根据客户需要抓拍画面或者进行录像回放。

通过公共电话网，本系统还可以实现远程监视功能。

同时SMOS－II系统还能根据客户需要，通过监控室PC机上的网络口，以本公司制定的通讯协议将被监控电梯的信息传输给BA系统。

相对于原有的SMOS系统的RS-485数据传输方式，SMOS－II系统采用了最新的LONWORKS现场总线技术，网络数据传输采用多主方式，系统中的每个部件都成为网络中的一个节点，任意两个节点之间都可以实现数据交换，极大的提高了信息传输的效率，也就是说，在上海三菱的SMOS－II系统中，每台电梯都成为网络中的一个节点，每个节点都拥有LONWORKS特有的神经元芯片，内含三个微处理器，能够自行处理复杂的网络数据通讯。

也正是因为采用了LONWORKS，系统的数据传输速率由原来SMOS系统的19.2kbps达到了现在SMOS-II系统的78kbps。

三菱电梯全系列调试说明

三菱电梯全系列调试说明三菱电梯 NEXWAY--S学习；慢速1，手动运行轿厢至底层区，设定P1板上的旋转开关SET1=0，SET0=7，按下SW1至少0。

25秒放开，轿厢内显示器重复显示、--A--7。

2，从底层开始慢速连续向上运行轿厢，直到UL动作，电梯停止，在电梯停止在顶层后，由重复显示、--A –7转到显示楼层。

如果电梯运行顶层之前停止，重复步骤1，2。

学习；运行进行磁极学习 NLU。

1，使电梯空载NL，并停在低层，将自动/手动设到‘自动’位置。

2，设置控制拒内的P1板上的旋转开关SET1=0，SETO=7，按下SW1-- 、--A—D在轿厢和层站显示器上重复显示。

3，高速运行轿厢至顶层，可以进行磁力学习，当显示楼层时学习结素。

故障壮态确认把MON0开关设置0位置，显示故障。

0，无故障没有下述代码1—F的相关错误。

1，异常低速检测。

2，超高速检测。

3，反方向检测。

4，电动机失速检测。

5，过电流检测。

6，过电压检测。

7，底电压检测。

8，井L8 OFF故障。

9，井5 OFF故障。

A，制动器触点的ON故障或OFF故障。

B，向轿厢的串行通讯出错。

C，向层站的串行通讯出错。

D，系统出错。

E，不能在启动。

驱动原因。

F，不能在启动。

控制原因。

图2KCD—91X P1板概图印板型号发光管功能状态电容板DCV 当回路电解电容正常放电时点亮。

M1板PWD 当应急电池供电时点亮。

P1板41DDZ60CWDTMWDTSWDTMNT 当厅轿门连锁开关接同时点亮。

当轿厢运行到平层区域时点亮。

当轿厢运行于自动方式时点亮。

当CC—CPU正常工作时点亮。

当MCP处理器工作正常时点亮。

当SLC电路工作正常时点亮。

当R / M / FWR波动开关处于中间或向下位置时点亮。

称装置调整。

1，称量装置检测绳头弹簧的位移量，该位移量使负载称量装置差动变压器动作。

差动变压器根据弹簧伸长量输出信号通过串行通讯传送到控制屏内的P1板，用来作为轿内负载信号。

智能梯控系统(三菱电梯)

二、智能梯控功能要求及实现说明(一)小区业主乘梯本次梯控实现方式由可视对讲厂家和电梯厂家采用协议方式实现各种功能。

1、进入轿厢的业主如不刷卡只可按键前往地下层或首层；实现方式：由电梯实现，只将地下层及首层电梯按钮开放，其它层按钮关闭。

三菱电梯LEHY-IIIB产品简介

LEHY-IIIB小机房医用电梯产品介绍LEHY-IIIB小机房医用电梯是上海三菱专为医院环境而设计的医用电梯。

最大程度地满足医院特殊环境的使用要求，简洁明亮的人性化轿厢设计配合大量抗菌材料，缔造出清洁舒适的运行空间。

一切皆与现代医疗环境及设备相得益彰，和谐统一，为病人营造一个关爱、舒适的空间。

LEHY-IIIB秉承三菱一贯技术优势，将智能、舒适、安全、节能以及灵敏抗扰等专业特质完美融合，赋予医梯完美的品质，获得广泛赞誉，备受各大医院推崇。

一、基本规格二、主要技术特点2.1小机房通过曳引机和控制屏的小型化设计，使得机房平面尺寸和井道平面尺寸基本一致，机房面积大为减小。

提高了住宅建筑设计的自由度，使建筑外形更为美观。

2.2变压变频（VVVF）调速控制技术、全数字化控制技术1987年，上海三菱在国内电梯市场率先推出了交流变压变频（VVVF）调速电梯。

VVVF 调速较传统调速技术具有更高的效率，更好的控制性能，应用VVVF调速技术的电梯运行更加节能，乘行的舒适度更好。

上海三菱对VVVF调速技术有近20年的应用经验积累，不断将最新的技术和器件用于电梯变压变频驱动，使上海三菱VVVF调速技术朝高性能、高可靠性、数字化和小型化的方向快速发展。

本梯种应用空间矢量控制技术（SVPWM）实现电梯驱动的VVVF（变压变频）调速，选用国际最新第六代大功率模块、32位高速数字信号控制器（DSC）和大规模集成电路等先进电器元件，使电梯速度无论如何，系统均可按照最佳速度变化曲线，精确调整电动机转速,利用电脑按照现代人工学原理优化设计而成的理想速度曲线运行，令电梯运载平稳、安全、高效，最大程度上满足人体对乘坐舒适感的要求，使电梯的乘行成为上上下下的享受。

上海三菱的变频系统是专为电梯设计的变频系统，设计时充分考虑电梯的特殊运行工况和实际使用环境，较通用变频器我们的系统具有更精准的计算能力、更快速的响应能力、更良好的抗扰动能力。

三菱PLC控制四层电梯解读

1.2.8 PLC的基本结构从结构上分，PLC分为固定式和组合式（模块式）两种。

固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。

模块式PLC 包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。

(1)CPU的构成CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。

进入运行后，从用户程序存贮器中逐条读取指令，经分析后再按指令规定的任务产生相应的控制信号，去指挥有关的控制电路。

CPU主要由运算器、控制器、寄存器及实现它们之间联系的数据、控制及状态总线构成，CPU单元还包括外围芯片、总线接口及有关电路。

内存主要用于存储程序及数据，是PLC不可缺少的组成单元。

在使用者看来，不必要详细分析CPU的内部电路，但对各部分的工作机制还是应有足够的理解。

CPU的控制器控制CPU工作，由它读取指令、解释指令及执行指令。

但工作节奏由震荡信号控制。

运算器用于进行数字或逻辑运算，在控制器指挥下工作。

寄存器参与运算，并存储运算的中间结果，它也是在控制器指挥下工作。

CPU速度和内存容量是PLC的重要参数，它们决定着PLC的工作速度，I/O数量及软件容量等，因此限制着控制规模。

(2)存储器存放系统软件的存储器称为系统程序存储器。

存放应用软件的存储器称为用户程序存储器。

(3)I/O模块PLC与电气回路的接口，是通过输入输出部分（I/O）完成的。

I/O模块集成了PLC 的I/O电路，其输入暂存器反映输入信号状态，输出点反映输出锁存器状态。

输入模块将电信号变换成数字信号进入PLC系统，输出模块相反。

I/O分为开关量输入（DI），开关量输出（DO），模拟量输入（AI），模拟量输出（AO）等模块。

三菱电梯全系列调试说明（二）

三菱电梯全系列调试说明（二）HOPE—II G系列电梯1．舒适性调整。

调节电梯舒适性所有开关都已在出厂时调整好。

电梯安装后为了确保乘坐的舒适性，需要再次确认舒适性是否良好，否则应进行调整。

旋转式开关LTB和DNSH，用来改善电梯乘坐的舒适感，也可改变存储在EEROM中的SHIFT，STOPP，DLB，DGN，MGN参数达到同样目的。

调整时须由上海三菱电梯有限公司指定的安装维修人员按表操作。

旋转开关，参数名称运行状态调整LTB 停止时，自动时间过早停止时，自动时间过迟朝“F”方向调整朝“0”方向调整STPP 上下都在平层前停上下都在平层时停朝“F”方向调整朝“0”方向调整DNLB 制动器作用时间过早制动器作用时间过迟朝“F”方向调整朝“0”方向调整DGN MGN 该参数影响电梯乘坐的整体舒适性，已在出厂时设定好，一般不用调整。

DNSH 下行运行中，电梯停在层站上方下行运行中，电梯停在层站下方朝“F”方向调整朝“0”方向调整故障状态的确认确认有无故障可以从P203728B000印板上的7短数码显示器查出，此时P203728B000上MON开关应设置“0”位置，显示内容见下表7段数码显示内容及含义E0 无差错E1 SWTGBL（异常低速）E2 SWTGBH（异常高速）E3 SWTGBR（异常情况的反向运行）E4 SWTAST（失速）E5 SSOCOK（过电流检测或IPM故障）E6 SSOVLT（过电压）E7 SSLVLT（欠电压）E8 SYCFLB（LB#接触器故障）E9 SYCF5（5#接触器故障）EA SYCFBK（抱闸线圈故障）EB 向轿厢CAN传输故障EC 向层门CAN传输故障ED STSYER（系统有差错）EE DR—CPU（不能再启动）EF SWNRS2（不能重新启动）开关功能印板开关功能正常状态P203728B000 ↑ +TCA顶层呼叫中间位置↓+TCA底层呼叫↑+MCA电梯轿厢上行中间位置↓+MCA电梯轿厢下行BOOR/RST DOOR（向上）：切断门机电源RST（向下）：CPU复位中间位置DCB/FMS DCB（向下）：关门FMS（向下）：电梯写层中间位置MNT WEN MNT（中间位置）WEN（向下）：允许EEPROM写入修正一般方在中间位置LDO/LD1 将负载存人并显示出来中间位置RSW DNSH 调整减速开始点8SHIFT 调整电梯停靠前的舒适性8MON 功能控制开关安装：6运行：8 称量数据的写入再住钢丝绳张力变化，称量装置部件更换后，应作一次称量数据的修正写入，当执行称量数据写入时，应根据流程写入。
