铁塔FSU 安装与测试一、设备介绍1、前面板介绍前面板只有设备指示灯以及调试串口，如下图所示：如上图，从左往右依次如下。
调试串口：RS232 接口，用于与PC 机连接的调试串口 复位键：长按此键10s 以上，设备会恢复到出厂默认参数 电源：设备正常上电后，该指示灯常亮WORK1：设备程序正常启动后，该指示灯会1s 闪亮WORK2：无线模块运行指示灯，无线模块正常工作后，该指示灯闪亮 通信灯：CPU 网络通信指示灯，若CPU 板网口连接正常工作，该指示灯闪亮 网口LINK ：有4路LINK 灯，分别对应后面板的网口1-网口4 2、后面板介绍1）主天线：内部无线模块用主天线，如不使用内部模块，则做封口处理；2）从天线：内部无线模块用从天线，主要在信号强度不够或者4G 组网时使用，如不使用内部模块，则做封口处理；3）LAN1-4：下挂，用于连接IPC 或其它扩展设备； 4）USB 口：连接外部无线MODEM 或做U 盘配置使用；5）12V （2P 绿色端子处）：当DAM-2160I-T配套无线通信模块时，无线通信模块必须从电源指示灯设备运行灯 无线模块运行灯告警指示灯 网络通信指示灯网络口4指示灯网络口3指示灯 网络口2指示灯 网络口1指示灯 恢复出厂配置按键 前置USB 接口RS232调试串口本地网口此端口取电，且不能用作他用；6）串口1-8：标配8路RS485 接口，其中串口1-2和串口5-8可出厂时选配为RS232；7）IN1-IN22：通用AI/DI接口8）4路DO接口：常开继电器输出9）电源接口：支持36-72V 宽电压接入，正负可反接二、工程安装1、安装准备勘测安装环境，主要包括：电源、接地位置、采集、串口配置、通信方式等，并保证连接所需的线材、端子等配备齐全。
2、安装接线图铁塔动环监控项目DAM2160I-T接线图标准站/室内宏站铁塔动环监控项目DAM2160I-T接线图一体化机柜-单仓铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓两组电池铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓一组电池3、安装说明1）如果是机柜安装方式，直接使用M6*20的螺丝把设备固定在机架上，为方便拆装，建议上下各预留1U的宽度；如为挂墙安装方式，建议首先安装遮线盒，然后根据走线决定设备的安装位置；2）安装电源线及接地线，接地线要求使用符合规范的多股铜线，并保证可靠连接到接地位置；3）按照规范布线走线，要求整齐美观，方便检查，并做好标牌或其它指示物进行走线的标示；4）接线，并贴好标签。
高新兴通信监控动环监控系统解决方案
高新兴通信监控动环监控系统解决方案Document number：PBGCG-0857-BTDO-0089-PTT1998通信监控/动环监控系统解决方案高新兴科技集团股份有限公司XXX年XXX月目录1项目背景1.1项目需求XXX1.2系统架构2机房动环监控技术方案2.1主要业务动力监控、环境监控、智能门禁、远程抄表、视频监控2.2方案说明本方案旨在实现对机房动力及环境远程实时监控，实现无人值守。
考虑到每个机房设备配置不一样，本方案只从通用性角度说明，准确详细配置需勘察机房后项目经理/解决方案工程师给出。
方案基础业务范围（根据项目情况可选）：✓动力监控：市电状态监测、开关电源监控、UPS监控、蓄电池监控、油机监控；✓环境监控：温度、湿度、烟雾、水浸、红外、空调监控；✓门禁管理：门状态、门锁状态、刷卡开门、远程开门、门禁授权等；✓远程抄表：总用电量、设备用电量；✓视频监控2.3组网方案图1 整体组网方案（数据+视频）2.4各种组网说明（1）2M环组网方案高新兴在2005年在国内最早提出基于2M总线环传输组网模式的动力环境监控系统，提出面向基站运维管理信息化建设的全面技术解决方案，其特点集中在系统的创新性、开放性、实用性等方面。
网络拓扑图如下：2M 环组网架构独立2M 组网架构（3）全IP 组网方案 全IP 组网架构SDH路由器E1E1E1STM-1 IPL S CSTM-1STM-1F S UIP F S UIPF S UIP IP Network专有设备网管区域监控中心SS前置机综合业务处理平台维护台交换机市中心机房 分中心1……分中心NE-OMSCSCIP Network省网管中心◆ 面向基站监控未来的发展方向； ◆ 方便新建基站的直接接入；◆ 提供更大的带宽，可实现更多业务的接入，尤其是对带宽需求较大的业务如基站视频监控； ◆ 传输时延短；◆ 中心结构简单，连线方便；◆ 独立的承载网络，不受核心网络割接的干扰。
【高新兴】铁塔FSU配置

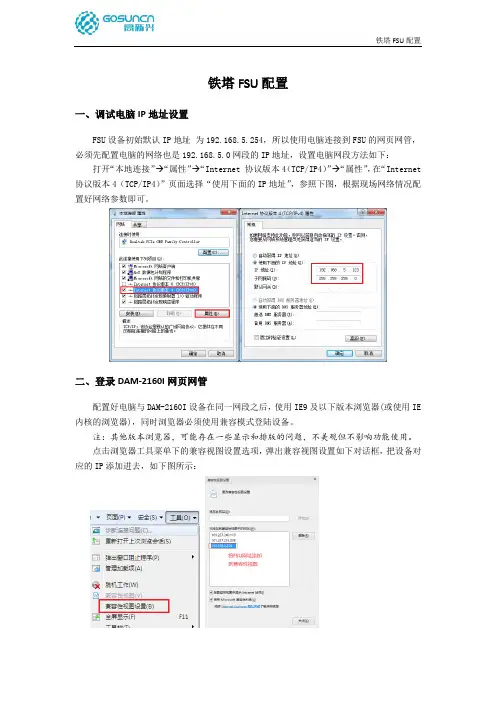

铁塔FSU配置一、调试电脑IP地址设置FSU设备初始默认IP地址为192.168.5.254，所以使用电脑连接到FSU的网页网管，必须先配置电脑的网络也是192.168.5.0网段的IP地址，设置电脑网段方法如下：打开“本地连接”→“属性”→“Internet 协议版本4（TCP/IP4）”→“属性”，在“Internet 协议版本4（TCP/IP4）”页面选择“使用下面的IP地址”，参照下图，根据现场网络情况配置好网络参数即可。
二、登录DAM-2160I网页网管配置好电脑与DAM-2160I设备在同一网段之后，使用IE9及以下版本浏览器(或使用IE 内核的浏览器)，同时浏览器必须使用兼容模式登陆设备。
注：其他版本浏览器，可能存在一些显示和排版的问题，不美观但不影响功能使用。
点击浏览器工具菜单下的兼容视图设置选项，弹出兼容视图设置如下对话框，把设备对应的IP添加进去，如下图所示：在浏览器中输入DAM-2160I设备的IP地址后，登录设备会弹出一个登录界面，如下图所示：用户名：gosuncn0（可以是gosuncn0到gosuncn9），即可以允许10个用户同时登录网页网管，密码：gs2015三、配置工程向导1.FSU基本信息配置●FSU设备名称：填写基站名称即可，填写完后，点击“配置设备名称”。
●FSU位置:根据站点实际情况配置地理位置，包括省、市、区/县。
●站点类型：一般都配置为D级站点，根据实际情况填写。
●FSU编码：与铁塔运维管理系统上添加的FSU编码的最后5位一致。
●监控设备编码：与铁塔运维管理系统上添加的监控设备编码的最后5位一致。
●FSU经纬度:根据站点实际经纬度情况配置(可选)。
2.FSU联网模式读取/设置●联网模式：V2.15版本及以上版本默认为“自动检测”。
●运营商：选择SIM卡运营商。
V2.15版本及以上版本可自动检测，此处不必选择。
●本地手机号：填写SIM卡对应的手机号码3.FSU VPN工作模式读取/设置（可跳过）4.FSU业务通道参数读取/设置（可跳过）5.网络代理参数读取/设置（可跳过）6.FSU AI/DI基本信息读取/设置需要将通道4（直流电压1）、通道6（烟雾1）、通道8（水浸1）、通道9（红外1）、全部“打开”，并将通道4（直流电压1）、通道6（烟雾1）、通道8（水浸1）、通道9（红外1）的设备编码配置好，设备编码要与运维监控系统上的设备编码最后4位一致。
高新兴通信监控(动环监控)系统解决方案
通信监控/动环监控系统解决方案高新兴科技集团股份有限公司XXX年XXX月通信监控/动环监控系统解决方案目录1项目背景 (4)1.1项目需求 (4)1.2系统架构 (4)2机房动环监控技术方案 (4)2.1主要业务 (4)2.2方案说明 (4)2.3组网方案 (5)2.4各种组网说明 (5)2.5功能实现 (10)2.5.1动力监控 (10)2.5.1.1市电监测 (10)2.5.1.2电源监控 (10)2.5.1.3UPS监测 (10)2.5.1.4蓄电池监测 (10)2.5.1.5高压开关监控 (10)2.5.1.6油机监测 (10)2.5.2环境监控 (11)2.5.2.1温度监测 (11)2.5.2.2湿度监测 (11)2.5.2.3烟雾监测 (11)2.5.2.4水浸监测 (11)2.5.2.5红外监测 (11)2.5.2.6空调监控 (11)2.5.3智能门禁 (12)2.5.4远程抄表 (12)2.5.4.1多路抄表方案 (12)2.5.4.2无线一体化抄表方案 (13)2.5.4.3基于动环系统扩容抄表方案 (13)2.5.5视频监控 (13)2.5.5.1视频监控前端设计 (13)2.5.5.2网络设计 (14)2.5.5.3视频与红外、门禁联动方案 (14)2.5.5.4视频与灯光联动方案 (15)2.5.5.5视频监控平台设计 (16)2.5.5.6视频监控存储设计 (16)2.5.5.7站点接入与视频存储扩容 (16)2.6监控对象及接入策略 (16)3增值服务 (17)4机房动环监控产品介绍 (18)4.1DAM-2160I-S (18)4.2DAM-2160I-U (18)4.3蓄电池监测系统BASS-231I (19)5中心平台介绍 (19)5.1C3M (19)5.1.1平台软件特色功能 (19)5.1.2平台软件数据挖掘分析功能（部分） (20)5.1.2.1已经实现的分析报表 (20)5.1.2.2电源系统可用度分析 (21)通信监控/动环监控系统解决方案5.1.2.3开关电源设备可用度分析5.1.2.4监控系统可用度分析 (21)5.1.2.5监控系统覆盖率分析 (21)5.1.2.6市电可用度分析 (21)5.1.2.7停电保障可用度分析 (21)5.1.2.8环境运行可控度分析 (21)5.1.2.9开关电源模块数量计算 (22)5.1.3系统拓扑呈现 (22)5.1.3.13D全景组态监控示意图 (22)5.2C3M-Video (22)1项目背景1.1项目需求XXX1.2系统架构LSC A/B接口A接口FSUCSCLSCC接口E-OMSD接口FSU FSU FSU2机房动环监控技术方案2.1主要业务动力监控、环境监控、智能门禁、远程抄表、视频监控2.2方案说明本方案旨在实现对机房动力及环境远程实时监控，实现无人值守。
FSU2.0设备安装调试SOP_V1.51

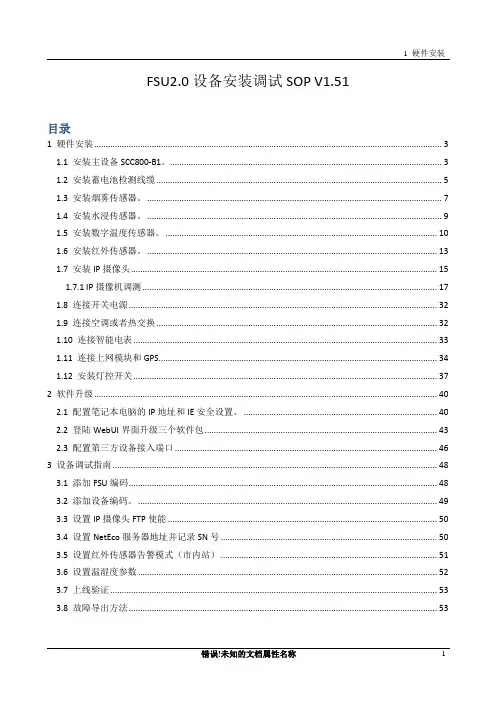

FSU2.0设备安装调试SOP V1.51目录1 硬件安装 (3)1.1 安装主设备SCC800-B1。
(3)1.2 安装蓄电池检测线缆 (5)1.3 安装烟雾传感器。
(7)1.4 安装水浸传感器。
(9)1.5 安装数字温度传感器。
(10)1.6 安装红外传感器。
(13)1.7 安装IP摄像头 (15)1.7.1 IP摄像机调测 (17)1.8 连接开关电源 (32)1.9 连接空调或者热交换 (32)1.10 连接智能电表 (33)1.11 连接上网模块和GPS (34)1.12 安装灯控开关 (37)2 软件升级 (40)2.1 配置笔记本电脑的IP地址和IE安全设置。
(40)2.2 登陆WebUI界面升级三个软件包 (43)2.3 配置第三方设备接入端口 (46)3 设备调试指南 (48)3.1 添加FSU编码 (48)3.2 添加设备编码。
(49)3.3 设置IP摄像头FTP使能 (50)3.4 设置NetEco服务器地址并记录SN号 (50)3.5 设置红外传感器告警模式（市内站） (51)3.6 设置温湿度参数 (52)3.7 上线验证 (53)3.8 故障导出方法 (53)4 设备测试交维指南 (55)说明：测试之前，一定要确认站点在线，否则测试告警无法上传。
(55)4.1 交流输入XX停电告警和电池供电告警测试 (55)4.2 防雷器故障告警测试 (55)4.3 整流模块XX故障告警测试 (56)4.4 开关电源浮充电压设定值测试 (56)4.5 水浸告警测试 (57)4.6 烟雾告警测试 (57)4.7 红外告警测试 (57)4.8 温湿度传感器上传数据 (57)4.9 开关电源上传数据 (58)4.10 热交换或者空调数据上传 (58)4.11 GPS数据检查 (59)4.12 电池组数据检查 (59)1 硬件安装1.1 安装主设备SCC800-B1。
第一步：固定SCC800-B1。
【高新兴】铁塔FSU配置
铁塔FSU配置一、调试电脑IP地址设置FSU设备初始默认IP地址为192.168.5.254，所以使用电脑连接到FSU的网页网管，必须先配置电脑的网络也是192.168.5.0网段的IP地址，设置电脑网段方法如下：打开“本地连接”→“属性”→“Internet 协议版本4（TCP/IP4）”→“属性”，在“Internet 协议版本4（TCP/IP4）”页面选择“使用下面的IP地址”，参照下图，根据现场网络情况配置好网络参数即可。
二、登录DAM-2160I网页网管配置好电脑与DAM-2160I设备在同一网段之后，使用IE9及以下版本浏览器(或使用IE 内核的浏览器)，同时浏览器必须使用兼容模式登陆设备。
注：其他版本浏览器，可能存在一些显示和排版的问题，不美观但不影响功能使用。
点击浏览器工具菜单下的兼容视图设置选项，弹出兼容视图设置如下对话框，把设备对应的IP添加进去，如下图所示：在浏览器中输入DAM-2160I设备的IP地址后，登录设备会弹出一个登录界面，如下图所示：用户名：gosuncn0（可以是gosuncn0到gosuncn9），即可以允许10个用户同时登录网页网管，密码：gs2015三、配置工程向导1.FSU基本信息配置●FSU设备名称：填写基站名称即可，填写完后，点击“配置设备名称”。
●FSU位置:根据站点实际情况配置地理位置，包括省、市、区/县。
●站点类型：一般都配置为D级站点，根据实际情况填写。
●FSU编码：与铁塔运维管理系统上添加的FSU编码的最后5位一致。
●监控设备编码：与铁塔运维管理系统上添加的监控设备编码的最后5位一致。
●FSU经纬度:根据站点实际经纬度情况配置(可选)。
2.FSU联网模式读取/设置●联网模式：V2.15版本及以上版本默认为“自动检测”。
●运营商：选择SIM卡运营商。
V2.15版本及以上版本可自动检测，此处不必选择。
●本地手机号：填写SIM卡对应的手机号码3.FSU VPN工作模式读取/设置（可跳过）4.FSU业务通道参数读取/设置（可跳过）5.网络代理参数读取/设置（可跳过）6.FSU AI/DI基本信息读取/设置需要将通道4（直流电压1）、通道6（烟雾1）、通道8（水浸1）、通道9（红外1）、全部“打开”，并将通道4（直流电压1）、通道6（烟雾1）、通道8（水浸1）、通道9（红外1）的设备编码配置好，设备编码要与运维监控系统上的设备编码最后4位一致。
高新兴 铁塔FSU安装与测试
铁塔FSU 安装与测试一、设备介绍1、前面板介绍前面板只有设备指示灯以及调试串口，如下图所示：如上图，从左往右依次如下。
调试串口：RS232 接口，用于与PC 机连接的调试串口 复位键：长按此键10s 以上，设备会恢复到出厂默认参数 电源：设备正常上电后，该指示灯常亮WORK1：设备程序正常启动后，该指示灯会1s 闪亮WORK2：无线模块运行指示灯，无线模块正常工作后，该指示灯闪亮 通信灯：CPU 网络通信指示灯，若CPU 板网口连接正常工作，该指示灯闪亮 网口LINK ：有4路LINK 灯，分别对应后面板的网口1-网口4 2、后面板介绍1）主天线：内部无线模块用主天线，如不使用内部模块，则做封口处理；2）从天线：内部无线模块用从天线，主要在信号强度不够或者4G 组网时使用，如不使用内部模块，则做封口处理；3）LAN1-4：下挂，用于连接IPC 或其它扩展设备； 4）USB 口：连接外部无线MODEM 或做U 盘配置使用；5）12V （2P 绿色端子处）：当DAM-2160I-T配套无线通信模块时，无线通信模块必须从电源指示灯设备运行灯 无线模块运行灯告警指示灯 网络通信指示灯网络口4指示灯网络口3指示灯 网络口2指示灯 网络口1指示灯 恢复出厂配置按键 前置USB 接口RS232调试串口本地网口此端口取电，且不能用作他用；6）串口1-8：标配8路RS485 接口，其中串口1-2和串口5-8可出厂时选配为RS232；7）IN1-IN22：通用AI/DI接口8）4路DO接口：常开继电器输出9）电源接口：支持36-72V 宽电压接入，正负可反接二、工程安装1、安装准备勘测安装环境，主要包括：电源、接地位置、采集、串口配置、通信方式等，并保证连接所需的线材、端子等配备齐全。
2、安装接线图铁塔动环监控项目DAM2160I-T接线图标准站/室内宏站铁塔动环监控项目DAM2160I-T接线图一体化机柜-单仓铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓两组电池铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓一组电池3、安装说明1）如果是机柜安装方式，直接使用M6*20的螺丝把设备固定在机架上，为方便拆装，建议上下各预留1U的宽度；如为挂墙安装方式，建议首先安装遮线盒，然后根据走线决定设备的安装位置；2）安装电源线及接地线，接地线要求使用符合规范的多股铜线，并保证可靠连接到接地位置；3）按照规范布线走线，要求整齐美观，方便检查，并做好标牌或其它指示物进行走线的标示；4）接线，并贴好标签。
中国铁塔动环监控系统FSU现场安装调测操作指南
首先，需要在运维监控系统的资源管理模块录入站址信息、机房信息、FSU信息及被监控设备信息。
资源信息配置
首先，需要在运维监控系统的资源管理模块录入站址信息、机房信息、FSU信息及相关的动环设备信息。
资源信息配置包括站点、铁塔、机房、FSU、蓄电池、开关电源、、智能电表、空调、油机、烟感、红外、摄像头、温感、水浸。
20.纬度；
21.厂家信息；
22.长、宽、高、功率、接口数
23.详细地址
名称根据机房自动生成，可以修改；
保存后自动生成设备编码。
蓄电池
系统菜单访问路径：“资源管理”---“机房管理”---“蓄电池”。
在资源管理中可以增加蓄电池，如下图所示：
关键字段信息
24.名称；
25.类型；
26.型号；
27.单组额定容量；
103.使用状态；
104.固定资产编号；
名称名称根据机房自动生成，可以修改；
保存后自动生成设备编码。
水浸
系统菜单访问路径：“资源管理”---“机房管理”---“水浸”。
28.单组蓄电池个数；
29.是否漏液；
30.电池支撑部位是否有沉重坍塌变形问题；
31.编码；
32.机房名称；
33.状态；
34.生产厂商；
35.固定资产编号
36.单体电压等级；
37.外观有无变形；
38.连接铜排有无腐烛；
名称根据机房自动生成，可以修改；
保存后自动生成设备编码。
开关电源
系统菜单访问路径：“资源管理”---“机房管理”---“开关电源”。
53.模块功能是否正常；
54.监控显示屏是否正常；
55.固定资产编号；
名称根据机房自动生成，可以修改；
动环监控系统FSU现场物理安装指南_高新兴.
中国安康铁塔动环监控系统FSU现场物理安装指南中国铁塔股份有限公司2015年11月修改历史日期版本作者修改内容更改请求号目录1.出厂预配置 (42.FSU主板接口说明图 (43.FSU安装布线 (64.FSU软件参数配置 (124.1FSU基本配置 (124.2SC平台配置 (124.3VPN配置 (141.出厂预配置厂家从各省或本地获取到即将安装的智能设备(含开关电源、空调、智能电表等规格及版本,在FSU上预安装这些设备的A接口适配软件。
如果铁塔现场安装人员在实际施工中发现预安装的智能设备适配软件版本不适合,由FSU厂家在OMC上进行正确的软件版本的下载并远程安装。
2.FSU主板接口说明图给出FSU主板面板图或FSU的设计图,说明FSU各个部件及接口的用途。
2.1前面板说明:前面板只有设备指示灯以及调试串口,如下图所示:图 FSU前面板编号名称说明1 RS232调试串口RS232 接口,用于与PC机连接的调试串口2 RST恢复出厂配置按键长按此键10s以上,设备会恢复到出厂默认参数;3 电源指示灯设备正常上电后,该指示灯常亮4 WORK1设备运行灯设备程序正常启动后,该指示灯会1s闪亮;5 WORK2无线模块运行灯无线模块运行指示灯,无线模块正常工作后,该指示灯闪亮6 ALM告警指示灯告警指示灯,设备有任意告警,即常亮7 COM网络通信指示灯CPU网络通信指示灯,若CPU板网口连接正常工作,该指示灯闪亮8 网口LINK1-LINK4有4路LINK灯,分别对应后面板的网口1-网口4;2.2 后面板介绍图FSU后面板及接口丝印图说明1:传输及串口说明编号名称说明1 主天线内部无线模块用主天线,如不使用内部模块,则做封口处理2 从天线内部无线模块用从天线,主要在信号强度不够或者4G组网时使用,如不使用内部模块,则做封口处理3 LAN1-4下挂,用于连接IPC或其它扩展设备4 USB口连接外部无线MODEM或做U盘配置使用5 12V 当DAM-2160I-T配套无线MODEM时,无线MODEM必须从此端口取电,且不能用做他用6 串口1-8标配8路RS485 接口说明2:默认24路通用AI/DI接口及4路DO接口序号通道号接入类型说明1 IN1 温度1 模拟量输入2 IN2 温度2 模拟量输入3 IN3 湿度1 模拟量输入4 IN4 直流电压1 模拟量输入,需配直流电压传感器5 IN5 直流电压2 模拟量输入,需配直流电压传感器6 IN6 烟感1 开关量输入7 IN7 烟感2 开关量输入8 IN8 水浸开关量输入9 IN9 红外开关量输入10 IN10 防盗1 开关量输入11 IN11 防盗2 开关量输入12 IN11-IN22 备用13 IN23 电池电压1, 专用,不能做它用模拟量输入,可直接接入-48V电压14 IN24 电池电压2, 专用,不能做它用模拟量输入,可直接接入-48V电压15 DO1-DO4 自定义四路常开继电器输出说明3:电源接口编号名称说明1 电源接口支持36-72V 宽电压接入,正负可反接3.FSU安装布线总体布线原则:1:线槽固定应该沿墙水平或垂直走向2:充分利用基站已经有PVC线槽、地槽、走线架3:线槽垂直或转角处,要求使用套三通、外角或内角。
【高新兴】铁塔FSU配置
铁塔FSU配置一、调试电脑IP地址设置FSU设备初始默认IP地址为192.168.5.254，所以使用电脑连接到FSU的网页网管，必须先配置电脑的网络也是192.168.5.0网段的IP地址，设置电脑网段方法如下：打开“本地连接”→“属性”→“Internet 协议版本4（TCP/IP4）”→“属性”，在“Internet 协议版本4（TCP/IP4）”页面选择“使用下面的IP地址”，参照下图，根据现场网络情况配置好网络参数即可。
二、登录DAM-2160I网页网管配置好电脑与DAM-2160I设备在同一网段之后，使用IE9及以下版本浏览器(或使用IE 内核的浏览器)，同时浏览器必须使用兼容模式登陆设备。
注：其他版本浏览器，可能存在一些显示和排版的问题，不美观但不影响功能使用。
点击浏览器工具菜单下的兼容视图设置选项，弹出兼容视图设置如下对话框，把设备对应的IP添加进去，如下图所示：在浏览器中输入DAM-2160I设备的IP地址后，登录设备会弹出一个登录界面，如下图所示：用户名：gosuncn0（可以是gosuncn0到gosuncn9），即可以允许10个用户同时登录网页网管，密码：gs2015三、配置工程向导1.FSU基本信息配置●FSU设备名称：填写基站名称即可，填写完后，点击“配置设备名称”。
●FSU位置:根据站点实际情况配置地理位置，包括省、市、区/县。
●站点类型：一般都配置为D级站点，根据实际情况填写。
●FSU编码：与铁塔运维管理系统上添加的FSU编码的最后5位一致。
●监控设备编码：与铁塔运维管理系统上添加的监控设备编码的最后5位一致。
●FSU经纬度:根据站点实际经纬度情况配置(可选)。
2.FSU联网模式读取/设置●联网模式：V2.15版本及以上版本默认为“自动检测”。
●运营商：选择SIM卡运营商。
V2.15版本及以上版本可自动检测，此处不必选择。
●本地手机号：填写SIM卡对应的手机号码3.FSU VPN工作模式读取/设置（可跳过）4.FSU业务通道参数读取/设置（可跳过）5.网络代理参数读取/设置（可跳过）6.FSU AI/DI基本信息读取/设置需要将通道4（直流电压1）、通道6（烟雾1）、通道8（水浸1）、通道9（红外1）、全部“打开”，并将通道4（直流电压1）、通道6（烟雾1）、通道8（水浸1）、通道9（红外1）的设备编码配置好，设备编码要与运维监控系统上的设备编码最后4位一致。
【高新兴】铁塔FSU安装与测试
铁塔FSU 安装与测试一、设备介绍1、前面板介绍前面板只有设备指示灯以及调试串口，如下图所示：如上图，从左往右依次如下。
调试串口：RS232 接口，用于与PC 机连接的调试串口 复位键：长按此键10s 以上，设备会恢复到出厂默认参数 电源：设备正常上电后，该指示灯常亮WORK1：设备程序正常启动后，该指示灯会1s 闪亮WORK2：无线模块运行指示灯，无线模块正常工作后，该指示灯闪亮 通信灯：CPU 网络通信指示灯，若CPU 板网口连接正常工作，该指示灯闪亮 网口LINK ：有4路LINK 灯，分别对应后面板的网口1-网口4 2、后面板介绍1）主天线：内部无线模块用主天线，如不使用内部模块，则做封口处理；2）从天线：内部无线模块用从天线，主要在信号强度不够或者4G 组网时使用，如不使用内部模块，则做封口处理；3）LAN1-4：下挂，用于连接IPC 或其它扩展设备； 4）USB 口：连接外部无线MODEM 或做U 盘配置使用；5）12V （2P 绿色端子处）：当DAM-2160I-T配套无线通信模块时，无线通信模块必须从电源指示灯设备运行灯 无线模块运行灯告警指示灯 网络通信指示灯网络口4指示灯网络口3指示灯 网络口2指示灯 网络口1指示灯 恢复出厂配置按键 前置USB 接口RS232调试串口本地网口此端口取电，且不能用作他用；6）串口1-8：标配8路RS485 接口，其中串口1-2和串口5-8可出厂时选配为RS232；7）IN1-IN22：通用AI/DI接口8）4路DO接口：常开继电器输出9）电源接口：支持36-72V 宽电压接入，正负可反接二、工程安装1、安装准备勘测安装环境，主要包括：电源、接地位置、采集、串口配置、通信方式等，并保证连接所需的线材、端子等配备齐全。
2、安装接线图铁塔动环监控项目DAM2160I-T接线图标准站/室内宏站铁塔动环监控项目DAM2160I-T接线图一体化机柜-单仓铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓两组电池铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓一组电池3、安装说明1）如果是机柜安装方式，直接使用M6*20的螺丝把设备固定在机架上，为方便拆装，建议上下各预留1U的宽度；如为挂墙安装方式，建议首先安装遮线盒，然后根据走线决定设备的安装位置；2）安装电源线及接地线，接地线要求使用符合规范的多股铜线，并保证可靠连接到接地位置；3）按照规范布线走线，要求整齐美观，方便检查，并做好标牌或其它指示物进行走线的标示；4）接线，并贴好标签。
动环监控系统FSU现场物理安装指南_高新兴
中国铁塔动环监控系统FSU现场物理安装指南版本：V0.1中国铁塔股份有限公司2015年4月修改历史目录1.出厂预配置52.FSU主板接口说明图53.FSU安装布线54.FSU软件参数配置54.1FSU基本配置54.2SC平台配置54.3VPN配置61.出厂预配置厂家从各省或本地获取到即将安装的智能设备（含开关电源、空调、智能电表等）规格及版本，在FSU上预安装这些设备的A接口适配软件。
如果铁塔现场安装人员在实际施工中发现预安装的智能设备适配软件版本不适合，由FSU厂家在OMC上进行正确的软件版本的下载并远程安装。
2.FSU主板接口说明图给出FSU主板面板图或FSU的设计图，说明FSU各个部件及接口的用途。
2.1前面板说明：前面板只有设备指示灯以及调试串口，如下图所示：图 FSU前面板2.2 后面板介绍图FSU后面板及接口丝印图说明1：传输及串口说明说明2：默认24路通用AI/DI接口及4路DO接口说明3：电源接口3.FSU安装布线总体布线原则：1：线槽固定应该沿墙水平或垂直走向2：充分利用基站已经有PVC线槽、地槽、走线架3：线槽垂直或转角处，要求使用套三通、外角或内角。
非法案例：3.1智能设备接线智能设备RS485的信号线连接通过RS485接口连到DAM-2160I-T的RS485端口上。
接线方式如下：RS485-A/D+/+ --------DAM-2160I-T的RS485-ARS485-B/D-/- --------DAM-2160I-T的RS485-B备注：按集团标准，FSU不提供RS232接口，如智能设备是RS232接口，需要提供RS232/RS485转换器来转接。
下图用三菱重工海尔智能空调（RF75WD）为例485接口：A接主机485接口的A，B接主机485接口的B3.2传感器安装1:烟雾传感器的安装1)根据探测器的有效作用范围合理确定安装位置，同时注意安装位置应避开风口，烟雾传感器应安装在机房顶部或天花板上，尽量靠近被监测的电源和主设备的偏上方，但严禁安装在机架或设备上方的走线架上及机房内的横梁上，烟雾传感器的信号线如果是放在天花板上面时要装线槽或是穿线管,不能直接放在天花板上。
动环监控系统FSU现场物理安装指南_高新兴概论
中国安康铁塔动环监控系统FSU现场物理安装指南中国铁塔股份有限公司2015年11月修改历史目录1.出厂预配置 (5)2.FSU主板接口说明图 (5)3.FSU安装布线 (5)4.FSU软件参数配置 (5)4.1FSU基本配置 (5)4.2SC平台配置 (5)4.3VPN配置 (6)1.出厂预配置厂家从各省或本地获取到即将安装的智能设备（含开关电源、空调、智能电表等）规格及版本，在FSU上预安装这些设备的A接口适配软件。
如果铁塔现场安装人员在实际施工中发现预安装的智能设备适配软件版本不适合，由FSU厂家在OMC上进行正确的软件版本的下载并远程安装。
2.FSU主板接口说明图给出FSU主板面板图或FSU的设计图，说明FSU各个部件及接口的用途。
2.1前面板说明：前面板只有设备指示灯以及调试串口，如下图所示：图 FSU前面板2.2 后面板介绍图FSU后面板及接口丝印图说明1：传输及串口说明说明2：默认24路通用AI/DI接口及4路DO接口说明3：电源接口3.FSU安装布线总体布线原则：1：线槽固定应该沿墙水平或垂直走向2：充分利用基站已经有PVC线槽、地槽、走线架3：线槽垂直或转角处，要求使用套三通、外角或内角。
非法案例：3.1智能设备接线智能设备RS485的信号线连接通过RS485接口连到DAM-2160I-T的RS485端口上。
接线方式如下：RS485-A/D+/+ --------DAM-2160I-T的RS485-ARS485-B/D-/- --------DAM-2160I-T的RS485-B备注：按集团标准，FSU不提供RS232接口，如智能设备是RS232接口，需要提供RS232/RS485转换器来转接。
下图用三菱重工海尔智能空调（RF75WD）为例485接口：A接主机485接口的A，B接主机485接口的B3.2传感器安装1:烟雾传感器的安装1)根据探测器的有效作用范围合理确定安装位置，同时注意安装位置应避开风口，烟雾传感器应安装在机房顶部或天花板上，尽量靠近被监测的电源和主设备的偏上方，但严禁安装在机架或设备上方的走线架上及机房内的横梁上，烟雾传感器的信号线如果是放在天花板上面时要装线槽或是穿线管,不能直接放在天花板上。
动环监控系统FSU现场物理安装指南高新兴
动环监控系统F S U现场物理安装指南高新兴Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】中国安康铁塔动环监控系统FSU现场物理安装指南中国铁塔股份有限公司2015年11月修改历史目录1.出厂预配置厂家从各省或本地获取到即将安装的智能设备（含开关电源、空调、智能电表等）规格及版本，在FSU上预安装这些设备的A接口适配软件。
如果铁塔现场安装人员在实际施工中发现预安装的智能设备适配软件版本不适合，由FSU厂家在OMC上进行正确的软件版本的下载并远程安装。
2.FSU主板接口说明图给出FSU主板面板图或FSU的设计图，说明FSU各个部件及接口的用途。
前面板说明：前面板只有设备指示灯以及调试串口，如下图所示：图 FSU后面板及接口丝印图3.FSU安装布线总体布线原则：1：线槽固定应该沿墙水平或垂直走向2：充分利用基站已经有PVC线槽、地槽、走线架3：线槽垂直或转角处，要求使用套三通、外角或内角。
非法案例：智能设备接线智能设备RS485的信号线连接通过RS485接口连到DAM-2160I-T的RS485端口上。
接线方式如下：RS485-A/D+/+ --------DAM-2160I-T的RS485-ARS485-B/D-/- --------DAM-2160I-T的RS485-B备注：按集团标准，FSU不提供RS232接口，如智能设备是RS232接口，需要提供RS232/RS485转换器来转接。
下图用三菱重工海尔智能空调（RF75WD）为例485接口：A接主机485接口的A，B接主机485接口的B传感器安装1:烟雾传感器的安装1)根据探测器的有效作用范围合理确定安装位置，同时注意安装位置应避开风口，烟雾传感器应安装在机房顶部或天花板上，尽量靠近被监测的电源和主设备的偏上方，但严禁安装在机架或设备上方的走线架上及机房内的横梁上，烟雾传感器的信号线如果是放在天花板上面时要装线槽或是穿线管,不能直接放在天花板上。
动环监控系统FSU现场物理安装指南
中国铁塔动环监控系统FSU现场物理安装指南版本：V0.1中国铁塔股份有限公司2015年4月修改历史目录1.出厂预配置 (5)2.FSU主板接口说明图 (5)3.FSU安装布线 (8)4.FSU软件参数配置 (30)4.1FSU基本配置 (30)4.2SC平台配置 (64)4.3VPN配置 (64)1.出厂预配置厂家从各省或本地获取到即将安装的智能设备（含开关电源、空调、智能电表等）规格及版本，在FSU上预安装这些设备的A接口适配软件。
如果铁塔现场安装人员在实际施工中发现预安装的智能设备适配软件版本不适合，由FSU厂家在OMC上进行正确的软件版本的下载并远程安装。
2.FSU主板接口说明图给出FSU主板面板图或FSU的设计图，说明FSU各个部件及接口的用途。
2.1.1 产品外观及接口动环智能控制单元EISU背板接口及定义如下图所示：图1动环智能控制单元EISU背板接口定义2.1.2 EISUP板EISUP板是EISU的子卡，子卡主要构成CPU最小系统，进行采集数据的处理、存储等功能。
图 2 EISUP板类型部件说明S1 用于系统复位按钮开关S2 系统自测时使用，其中S2_7拨为OFF时用于恢复默认IP，正常工作时拨为ON 拨码开关跳线X5 JTAG调试用口X7 看门狗设置跳线（正常使用时2、3脚短接）插槽X4 SD卡插接口2.1.3 EISUM板EISUM板是EISU的主板，主要进行各种数字量及模拟量的采集、控制，数据传输等。
图 3 EISUM板拨码对应通道默认拨码用户S1.1～8 1～8 ON 通用AIS2.1～4 9～12 OFF 通用DIS2.5 13 ON 专用烟感通道S2.6～7 14、15 OFF 蓄电池总电压接口S2.8 16 OFF 标准电压2.1.4 EISUS板EISUS板是EISU的采集扩展板2.1.5 EISULEISUL为指示灯板2.1.6 内部接口EISU的内部接口指的是子卡（EISUP板）、主板（EISUM板）、扩展采集板（EISUS板）、指示灯板(EISUL 板)以及ETN主板（ETNM板）之间的接口。
