齿轮模具设计步骤
齿轮设计的一般步骤
1、根据负载、以及运动状态（速度、是垂直运动还是水平运动）来计算驱动功率2、初步估定齿轮模数（必要时，后续进行齿轮强度校核，若在强度校核时，发现模数选得太小，就必须重新确定齿轮模数，关于齿轮模数的选取，一般凭经验、或是参照类比，后期进行安全校核）3、进行初步的结构设计，确定总传动、以及确定传动级数（几级传动）4、根据总传动比进行分配，计算出各级的分传动比5、根据系统需要进行详细的传动结构设计（各个轴系的详细设计），这样的设计一般还在总装图上进行。
6、在结构设计的时候，若发现前期的参数不合理（包括齿轮过大、相互有干涉、制造与安装困难等），就需要及时的返回上面程序重新来过7、画出关键轴系的简图（一般是重载轴，当然，各个轴系都做一遍当然好），画出各个轴端的弯矩图、转矩图，从而找出危险截面，并进行轴的强度校核8、低速轴齿轮的强度校核9、安全无问题后，拆分零件图渐开线圆柱齿轮传动设计程序主要用于外啮合渐开线圆柱标准直齿齿轮传动设计、渐开线圆柱标准斜齿齿轮传动设计和渐开线圆柱变位齿轮传动设计。
程序中的各参数和各设计方法符合相关的国家标准，即：渐开线圆柱齿轮基本轮廓（GB/T1356－2001）、渐开线圆柱齿轮模数（GB/T1357－1987等效采用ISO54－1977），以及《渐开线圆柱齿轮承载能力计算方法》（GB/T3480－1997等效ISO6336－1966）、渐开线圆柱齿轮精度（GB/T10095－2001等效ISO1328－1997）。
程序根据输入的齿轮传动设计参数和相关设计要求，进行齿轮几何尺寸的计算、齿轮接触疲劳强度校核和弯曲疲劳强度校核的计算，以及相关公差值的计算等。
整个设计过程分步进行，界面简洁，操作方便硬齿面齿轮风力发电增速齿轮箱中，其输入轴承受叶片传过来的轴向力、扭矩和颠覆力矩。
中间轴上的齿轮承受输入端传过来的力矩和输出端刹车时传过来的刹车力矩。
输出轴上的齿轮承受中间轴传过来的扭矩，同时也承受输出端刹车时带来的刹车力矩。
齿轮模具设计步骤
齿轮模具设计专业班级：姓名：学号：指导教师：设计时间:物理与电气工程学院2015 年6 月20日下面一图1-1所示的齿轮为例，介绍CREO2.0模具设计的一般过程。
图1-1齿轮模型1.1.1参照零件的布局（1）启动CREO2.0，执行“文件”中的“设置工作目录”命令，选择一个合适的工作目录。
（2）选择下拉菜单“文件”，“新建”命令对话框。
在“新建”对话框中的“类型”选项中选择“制造”，“子类型”中选择“模具型腔”，在名称文本框中输入模具型腔的文件名为“chuitou，同时取消选择“使用默认模板”复选框，如图1-2所示。
单击“确定”按钮，在弹出的“新文件选项”对话框，选择“mmns_mfg_mold”模板，如图1-3所示。
单击“新文件选项”对话框中的“确定”按钮，进入模具设计模块。
图1-2“新建“对话框图1-3“新文件选项“对话框（3）单击“模具制造“工具栏上的“模具型腔布局”按钮，弹出“打开”对话框，同时弹出“布局”对话框，如图1-4所示。
（4）在“打开”对话框中选择“chuitou.prt”零件后，单击“打开”按钮，弹出“创建参照模型”对话框，如图1-5所示。
在“创建参照模型”对话框中选择“按参照合并”单选框，单击“确定”按钮接受默认的参照模型名称。
图1-4“布局”对话框图1-5“创建参考模型”对话框（5）单击“布局”对话框中的“参照模型起点与定向”选项区域中的拾取箭头，出现浮动参照模型窗口，同时出现“坐标系类型”菜单管理器，如图1-6所示。
1.1.2设置收缩率（1）单击“模具制造”工具栏上的“按比例收缩”按钮，弹出“选取”对话框，按照提示单击任何一个参照模型，选中的模型变成红色。
（2）在弹出的“按比例收缩”对话框中选择“1+S”收缩率公式，选中参照模型中的坐标系PRT_CSYS_DEF，在“收缩率”文本框中输入0.005，如图1-8所示。
（3）单击“按比例收缩”对话框中的“确定”按钮，即可完成全部零件的收缩率设置。
齿轮模具及制作标准

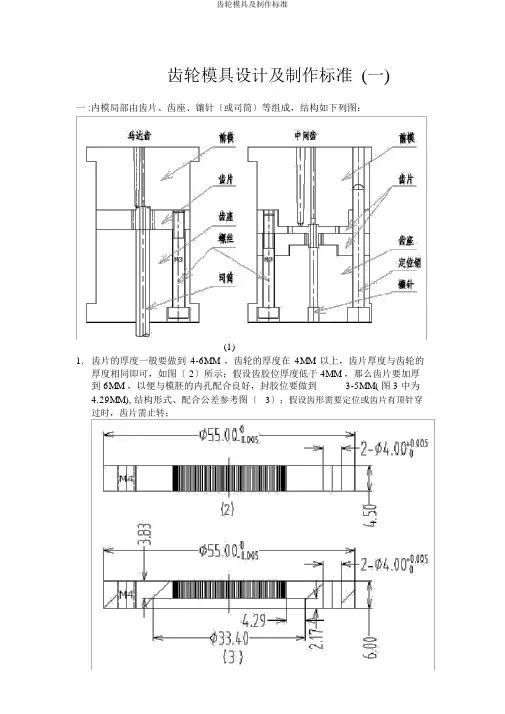

齿轮模具设计及制作标准(一)
一 :内模局部由齿片、齿座、镶针〔或司筒〕等组成，结构如下列图：
(1)
1.齿片的厚度一般要做到4-6MM ，齿轮的厚度在4MM 以上，齿片厚度与齿轮的
厚度相同即可，如图〔 2〕所示；假设齿胶位厚度低于 4MM ，那么齿片要加厚到 6MM ，以便与模胚的内孔配合良好，封胶位要做到3-5MM( 图 3 中为
4.29MM), 结构形式、配合公差参考图〔3〕；假设齿形需要定位或齿片有顶针穿
过时，齿片需止转；
2.齿座结构形式、配合公差参考图 (4)；
(4)
3.镶针的结构形式、配合公差参考图 (5)
〔5〕
4.齿片的排气设计，排气一般开在齿片的底面，对于流动性较好 PA、PPS 等料建议先不要开排气，具体结构如图〔 6〕；
〔6〕
5.进胶点的设计，一般齿根圆直径在8MM 以上时，采用三点进胶；小于8MM 时可采用一点进胶;为保证进浇点压力对齿形的影响，浇口的位置可稍远离齿形，具体设计请参考图〔 7〕；
6.模胚的加工要求，模胚加工时模仁孔要求 A 、B 板的模仁孔、定位器孔要同心，
加工时 A 、B 板装夹后，一同加工，下列图为 A 板的模仁孔及定位器孔重点寸法的尺寸公差、形位公差， B 板的标注与 A 板相同；
二、齿轮产品模具的根本结构：。
齿轮模具设计步骤
齿轮模具设计专业班级： ______________________姓名： _______________________________ 学号： _____________________________指导教师： ______________________________ 设计时间: _______________________________物理与电气工程学院2015年6月20日F面一图1-1所示的齿轮为例，介绍CREO2.0模具设计的一般过程。
图1-1齿轮模型1.1.1参照零件的布局（1）启动CREO2.0,执行“文件”中的“设置工作目录”命令，选择一个合适的工作目录。
（2）选择下拉菜单“文件”，“新建”命令对话框。
在“新建”对话框中的“类型”选项中选择“制造”，“子类型”中选择“模具型腔”，在名称文本框中输入模具型腔的文件名为“ chuitou,同时取消选择“使用默认模板”复选框，如图1-2所示。
单击“确定”按钮，在弹出的“新文件选项”对话框，选择“ mmn s_mfg_mold ”模板，如图1-3所示。
单击“新文件选项”对话框中的“确定”按钮，进入模具设计模块。
图本石二4 m 3一匡览亠亠一蚁宰 和总零渎制红格捉布记标 Fxa p%虫 C1B 卡冋鱼 SOOOOOO阪宝件 •掘貝型腔 Ejcpizt :»L "1 皿皿了臭里(3)单击“模具制造“工具栏上的“模具型腔布局”按钮总,弹出“打开” 对话框，同时弹出“布局”对话框，如图1-4所示。
(4)在“打开”对话框中选择“ chuitou.prt”零件后，单击“打开”按钮，弹出“创建参照模型”对话框，如图1-5所示。
在“创建参照模型”对话框中选择“按参照合并”单选框，单击“确定”按钮接受默认的参照模型名称。
(5) 单击“布局”对话框中的“参照模型起点与定向”选项区域中的拾取箭头，出现浮动参照模型窗口，同时出现“坐标系类型”菜单管理器，如图1-6所示。
齿模制作的流程
齿模制作的流程齿模制作是一项重要的技术活，用于制造各种类型的齿轮和齿条。
下面将详细介绍齿模制作的流程，以帮助读者更好地了解这一过程。
第一步：设计齿模。
在制作齿模之前，需要先进行设计。
设计师根据齿轮或齿条的要求，使用计算机辅助设计（CAD）软件进行绘图。
设计师需要确定齿轮的模数、齿数、压力角等参数，并绘制出齿轮的剖面图和三维模型。
第二步：制作齿模母件。
齿模的母件一般采用高硬度、高强度的金属材料，如合金钢。
首先，根据设计图纸，将母件的外形切割成适当大小的块状。
然后，使用铣床、车床等机床进行精确的加工，将母件的外形和内部空腔加工成所需的形状。
第三步：热处理。
齿模母件经过加工后，需要进行热处理，以提高其硬度和耐磨性。
常用的热处理方法包括淬火和渗碳。
淬火是将母件加热至临界温度，然后迅速冷却，使其达到所需的硬度。
渗碳是将母件浸入含有碳的介质中，通过碳的渗入来增加表面硬度。
第四步：精密加工。
经过热处理的齿模母件，需要进行进一步的精密加工。
这一步骤主要包括车削、磨削和铣削等工序。
通过这些加工过程，可以使齿模母件的尺寸和形状达到设计要求，并确保其表面的光洁度和平整度。
第五步：电火花加工。
电火花加工是齿模制作中重要的工序之一。
通过电火花加工，可以将齿模母件的内部空腔中的一些复杂形状进行加工，如内孔、内槽等。
电火花加工利用电火花的高温和高压力，将电极和工件之间的材料溶解和脱离，从而实现加工效果。
第六步：组装和调试。
齿模制作完成后，需要将各个零部件进行组装。
组装包括将齿模母件与其他配件（如轴、销等）进行连接，并进行调试。
调试的目的是确保齿模的各个部分能够正常工作，齿轮或齿条的传动效果良好。
第七步：表面处理。
为了提高齿模的表面硬度和耐磨性，还可以进行表面处理。
常用的表面处理方法包括镀铬、氮化和喷涂等。
通过这些处理，可以使齿模具有更好的抗腐蚀性和耐磨性，从而延长其使用寿命。
总结：齿模制作是一个复杂而精密的过程，需要经过设计、制作、加工、热处理、电火花加工、组装和调试等多个步骤。
制造齿轮的一般流程
制造齿轮的一般流程宝子们，今天来唠唠制造齿轮的那些事儿。
一、设计环节。
咱制造齿轮得先有个设计图不是？这就像盖房子得先有个蓝图一样。
设计师们得根据齿轮的用途来确定它的各种参数呢。
比如说，这个齿轮是用在小型机械上，像那种精致的手表里，那它的尺寸肯定就特别小，精度要求还超高。
要是用在大型的工业设备里，像那种大吊车啥的，尺寸就会很大，而且要能承受巨大的力量。
在设计的时候，还要考虑齿轮的齿形。
常见的有渐开线齿形，就像那种很优美的曲线，这个形状对齿轮的传动效率和稳定性可有很大影响呢。
而且呀，设计师还要确定齿轮的模数，这模数就像是齿轮的“身份证号码”，每个模数都对应着不同的尺寸和强度要求。
二、选材。
设计好了，接下来就得选材料啦。
这就像给齿轮挑“衣服”，得合适才行。
如果是要求比较低的、不太受力的小齿轮，可能就会选择一些普通的碳素钢。
这种材料比较常见，价格也相对便宜，就像我们平时买东西选性价比高的那种感觉。
但要是那种在恶劣环境下工作，或者要承受很大压力的齿轮，那就得用好材料啦，像合金钢之类的。
合金钢就像齿轮界的“高富帅”，性能特别好，又耐磨又能扛得住大力气，不过价格也比较贵。
这就好比你要参加一个很重要的比赛，肯定得给自己准备最好的装备呀。
三、毛坯制造。
选好材料后就开始制造毛坯了。
这就像是给齿轮打个基础。
一种方法是铸造，就像做小泥人一样，把融化的金属倒进模具里，等冷却了就成了齿轮的毛坯形状。
这种方法适合制造形状比较复杂的齿轮，但是呢，铸造出来的毛坯可能精度不是特别高，就像刚捏出来的小泥人还得再加工加工。
还有一种方法是锻造，这就像是打铁一样，把金属材料加热然后用锤子或者压力机锻打。
锻造出来的齿轮毛坯，内部组织比较紧密，强度高，就像经过锻炼的人身体更结实一样。
不过锻造的形状相对简单些，要是形状太复杂就不太好操作了。
四、机械加工。
毛坯有了，就开始精加工啦。
这一步可重要了，就像给齿轮做美容一样。
首先是车削，把齿轮的外圆、内孔这些地方加工到设计的尺寸。
精密塑胶齿轮模具设计
02
模具设计基础
模具结构类型
01Leabharlann 0203两板模结构
由定模和动模两部分组成， 结构简单，适用于小型齿 轮模具。
三板模结构
在定模和动模之间增加了 一块中间板，适用于需要 点浇口的齿轮模具。
热流道模具
通过加热装置使流道内的 塑料保持熔融状态，实现 连续注射，提高生产效率。
智能化设计与制造 借助人工智能、大数据等先进技术，实现塑胶齿轮模具设 计的智能化和自动化。通过数据分析和机器学习算法优化 设计方案，提高设计效率和准确性。
绿色环保理念
在塑胶齿轮模具设计过程中，应充分考虑环保因素，选用 环保材料和工艺，降低生产过程中的能耗和废弃物排放， 推动绿色制造和可持续发展。
06
家电行业
塑胶齿轮在家用电器如洗衣机、吸尘 器、空调等中大量使用，以降低噪音、 提高运行平稳性。
市场需求
1 2 3
高精度要求
随着工业技术的不断发展，对塑胶齿轮的精度要 求越来越高，需要提高模具设计和制造水平以满 足市场需求。
多样化需求 不同行业和应用领域对塑胶齿轮的需求多样化， 需要开发不同规格、材质和性能的塑胶齿轮以满 足客户需求。
噪音低
塑胶齿轮在运行过程中产生的噪 音较低，有利于改善工作环境和 降低噪音污染。
耐磨损
塑胶齿轮具有良好的耐磨损性能， 能够在恶劣的工作环境下保持较
长的使用寿命。
应用领域
汽车行业
工业设备
塑胶齿轮在汽车发动机、变速器等部 件中广泛应用，以降低噪音、减轻重 量并提高燃油经济性。
塑胶齿轮在各类工业设备如机床、印 刷机、包装机等中广泛应用，以提高 设备运行效率和降低维护成本。
齿轮设计的一般步骤
1、根据负载、以及运动状态（速度、是垂直运动还是水平运动）来计算驱动功率2、初步估定齿轮模数（必要时，后续进行齿轮强度校核，若在强度校核时，发现模数选得太小，就必须重新确定齿轮模数，关于齿轮模数的选取，一般凭经验、或是参照类比，后期进行安全校核）3、进行初步的结构设计，确定总传动、以及确定传动级数（几级传动）4、根据总传动比进行分配，计算出各级的分传动比5、根据系统需要进行详细的传动结构设计（各个轴系的详细设计），这样的设计一般还在总装图上进行。
6、在结构设计的时候，若发现前期的参数不合理（包括齿轮过大、相互有干涉、制造与安装困难等），就需要及时的返回上面程序重新来过7、画出关键轴系的简图（一般是重载轴，当然，各个轴系都做一遍当然好），画出各个轴端的弯矩图、转矩图，从而找出危险截面，并进行轴的强度校核8、低速轴齿轮的强度校核9、安全无问题后，拆分零件图渐开线圆柱齿轮传动设计程序主要用于外啮合渐开线圆柱标准直齿齿轮传动设计、渐开线圆柱标准斜齿齿轮传动设计和渐开线圆柱变位齿轮传动设计。
程序中的各参数和各设计方法符合相关的国家标准，即：渐开线圆柱齿轮基本轮廓（GB/T1356－2001）、渐开线圆柱齿轮模数（GB/T1357－1987等效采用ISO54－1977），以及《渐开线圆柱齿轮承载能力计算方法》（GB/T3480－1997等效ISO6336－1966）、渐开线圆柱齿轮精度（GB/T10095－2001等效ISO1328－1997）。
程序根据输入的齿轮传动设计参数和相关设计要求，进行齿轮几何尺寸的计算、齿轮接触疲劳强度校核和弯曲疲劳强度校核的计算，以及相关公差值的计算等。
整个设计过程分步进行，界面简洁，操作方便硬齿面齿轮风力发电增速齿轮箱中，其输入轴承受叶片传过来的轴向力、扭矩和颠覆力矩。
中间轴上的齿轮承受输入端传过来的力矩和输出端刹车时传过来的刹车力矩。
输出轴上的齿轮承受中间轴传过来的扭矩，同时也承受输出端刹车时带来的刹车力矩。
齿轮设计步骤
齿轮设计步骤
齿轮设计步骤主要包括以下几个方面：
1. 确定齿轮的使用要求和工作条件，如承受的负荷、转速、工作环境等。
这些参数将决定齿轮的材料、尺寸和齿形等。
2. 选择合适的齿轮模数和齿数。
齿轮的模数和齿数是直接影响齿轮传动效率和承载能力的关键因素，应根据设计要求合理选择。
3. 设计齿轮的几何尺寸和齿形。
这包括齿轮的啮合角、齿顶高、齿根圆弧半径、侧面压力角等参数的计算和优化，以确保齿轮传动的可靠性和效率。
4. 绘制齿轮的图样和工艺流程，包括轴孔、键槽、齿轮齿面加工等细节。
这些细节的设计和制造将影响齿轮的装配和使用效果。
5. 进行齿轮的CAD模型设计和仿真分析，以验证齿轮传动的可靠性和性能。
在这个步骤中，需要使用专业的CAD软件和仿真工具，并进行多种负荷和条件下的仿真分析。
6. 根据设计要求制造齿轮，并进行质量检测和装配调试。
在制造过程中，需要注意齿面加工、热处理、表面处理等细节环节，以确保齿轮具有较高的质量和性能。
以上就是齿轮设计的主要步骤，必须在专业的知识和工具支持下完成，以确保设计和制造的质量和效果。
齿轮模具设计步骤
齿轮模具设计专业班级：姓名：学号：指导教师：设计时间:物理与电气工程学院2015 年6 月20日下面一图1-1所示的齿轮为例，介绍CREO2.0模具设计的一般过程。
图1-1齿轮模型1.1.1参照零件的布局（1）启动CREO2.0，执行“文件”中的“设置工作目录”命令，选择一个合适的工作目录。
（2）选择下拉菜单“文件”，“新建”命令对话框。
在“新建”对话框中的“类型”选项中选择“制造”，“子类型”中选择“模具型腔”，在名称文本框中输入模具型腔的文件名为“chuitou，同时取消选择“使用默认模板”复选框，如图1-2所示。
单击“确定”按钮，在弹出的“新文件选项”对话框，选择“mmns_mfg_mold”模板，如图1-3所示。
单击“新文件选项”对话框中的“确定”按钮，进入模具设计模块。
图1-2“新建“对话框图1-3“新文件选项“对话框（3）单击“模具制造“工具栏上的“模具型腔布局”按钮，弹出“打开”对话框，同时弹出“布局”对话框，如图1-4所示。
（4）在“打开”对话框中选择“chuitou.prt”零件后，单击“打开”按钮，弹出“创建参照模型”对话框，如图1-5所示。
在“创建参照模型”对话框中选择“按参照合并”单选框，单击“确定”按钮接受默认的参照模型名称。
图1-4“布局”对话框图1-5“创建参考模型”对话框（5）单击“布局”对话框中的“参照模型起点与定向”选项区域中的拾取箭头，出现浮动参照模型窗口，同时出现“坐标系类型”菜单管理器，如图1-6所示。
1.1.2设置收缩率（1）单击“模具制造”工具栏上的“按比例收缩”按钮，弹出“选取”对话框，按照提示单击任何一个参照模型，选中的模型变成红色。
（2）在弹出的“按比例收缩”对话框中选择“1+S”收缩率公式，选中参照模型中的坐标系PRT_CSYS_DEF，在“收缩率”文本框中输入0.005，如图1-8所示。
（3）单击“按比例收缩”对话框中的“确定”按钮，即可完成全部零件的收缩率设置。
齿轮模具加工步骤
• 模具加工
• • • • • • 1:根据模具各个配件的2D图档,编写模具的加工工艺 2:模具的齿形镶件采用内外圆磨,保证精度在0.003以内 3:齿片采用磨床加工,保证平面在0.002以内 4:A,B板的模芯孔, A,B装在一块使用,WS加工,保证同芯度在0.002以内 5:齿形使用阿奇WS加工,采用割一修五的工艺 6:产品的浇口使用镜面放电加工,
• 设计方面
• 1:按产品的2D的齿轮参数绘出齿形. • 2:按产品的胶料性能和2D图纸的公差要求,放产品的收缩率和产品的 公差, • 3:设计模具,根据报价单的要求的模腔数要要求,先绘出模具2D图,在 设计时,模具的水口板,A板,B板,模芯镶件,齿形镶件须有运水,以模具 的温度是在一个较统一的状态,模胚四周加边锁,A,B板上加定位销,水 口的进胶考虑到产品的进浇平衡, • 4:材料的选定:根据注塑机台的大小和产品的要求, 选用富得吧精密 模胚,A,B板选用P20材料,模芯和齿形镶件选用S136,加硬至HRC48-52 度,水口板选用H13加硬材料 • 5:模具经过评审后,绘出模具的3D,再出模具的详细加工图纸
• 模具的检测
• 在模具的齿形加工完成后,除了按正常的检测方法检测工件的寸法,同 芯度,平面度外,还须使用放了公差和收缩的,齿的菲林,放大10倍在投 影上进行比对,须同菲林一致才可 • 对装配好的整个模具进行检测,确保装配后的模具的误差小于0.02
• 模具的试模
• 1:模具架上机台后,检查模具的动作等是否正常,模具的温度设定在80℃ • 2:待模具的温度到了80℃后,开始试作模具, • 3:先检测产品的进胶是否平衡,主要分为两个方面,1:检测单个产品的进 胶是否平衡,在产品只有30%,60%,80%,95%满胶的情况下,观察产品的各个 方向进胶是否均一,2:再观察各个模腔的进胶是否一均,如不一致则须修 正 • 4:通过测试得出合适的保压时间,主要方法为:在产品满胶的情况下,不加 保压的情况下,通过调整保压时间,测量产品重量,至到产品的重量不再发 生变化,再加0.5S,这个就是产品的最佳保压时间 • 5:在试模时,通过对产品的测量,得出合适的参数后取样,在产品取样时, 须确保产品不会碰伤,采用吸塑合进行包装
塑料齿轮模具设计指南
引言概述：塑料齿轮模具设计对于塑料齿轮产品的生产至关重要。
本文将详细讨论塑料齿轮模具设计指南的第二部分内容，旨在帮助读者全面了解塑料齿轮模具设计的关键要点，实现高品质和高效率的产出。
正文内容：一、材料选择1.考虑应力和热稳定性：对于高载荷应用，应选择具有较高抗应力和热稳定性的塑料材料。
2.考虑齿轮传动的工作环境：不同的工作环境对塑料材料的要求不同，如湿度、温度、化学品等，应根据实际情况选择适合的材料。
3.考虑耐磨性和耐腐蚀性：塑料齿轮模具需要经受长时间的摩擦和化学腐蚀，应选择具有较高耐磨性和耐腐蚀性的材料。
二、齿轮几何设计1.正确计算模数：模数是齿轮几何参数的重要指标，应根据预期载荷和工作环境选择合适的模数来保证齿轮的强度和耐久性。
2.齿数选择与齿轮结构：根据传动需求和齿轮模具的可制造性，选择合适的齿数和齿轮结构，平衡传动效率和齿轮制造成本之间的关系。
3.齿轮剖面形状设计：根据塑料材料的特性和制造工艺要求，选择合适的齿轮剖面形状，确保齿轮的噪音低、传动效率高。
三、模具结构设计1.模具材料选择：模具材料应具有较高的强度、硬度和耐磨性，以承受高压力和频繁挤压的要求。
2.模具结构设计：考虑到齿轮的形状和尺寸，设计合理的模腔和流道结构，确保塑料材料可以顺利充填模腔。
3.冷却系统设计：合理设计冷却系统，使模具能够快速冷却，降低生产周期和提高齿轮制品的质量。
四、模具加工工艺1.数控加工：采用数控加工方式，确保齿轮模具的精度和一致性。
2.EDM加工：使用电火花加工技术，对模腔进行精密加工，提高齿轮模具的尺寸和表面质量。
3.热处理：通过热处理工艺，改善模具材料的硬度和强度，提高模具寿命。
五、模具调试与维护1.模具调试：在生产前，进行模具调试，确保齿轮模具的性能和精度达到要求，减少生产过程中的问题和故障。
2.定期维护：定期检查和维护齿轮模具，包括清洁模具、检查零部件的损耗情况、润滑剂的补充等，保证齿轮模具的正常运行和使用寿命。
齿轮的锻造工艺与模具设计
齿轮的锻造工艺与模具设计引言齿轮是机械传动中常用的元件之一，其起着传动力和转速的作用。
在齿轮的制造过程中，锻造工艺是常用的一种方法。
本文将介绍齿轮的锻造工艺和模具设计，包括锻造工艺的流程和模具的设计要点，旨在帮助读者了解齿轮的锻造过程以及如何设计齿轮锻造模具。
齿轮的锻造工艺1.锻造工艺的流程齿轮的锻造工艺主要包括以下几个步骤：步骤一：材料准备首先要准备好锻造齿轮所需要的材料，通常使用的材料有碳钢、合金钢等。
步骤二：预热将锻造材料进行预热，以提高其可塑性和锻造性能。
步骤三：模具设计设计合适的模具，用于锻造齿轮的形状。
步骤四：锻造操作将预热后的锻件放入模具中，进行锻造操作。
锻造操作主要是利用外力使锻件发生形状改变，以获得所需的齿轮形状。
步骤五：调质处理锻造完成后，需要进行调质处理，以提高齿轮的强度和硬度。
步骤六：机械加工最后对锻造好的齿轮进行机械加工，包括修整外形、切割齿槽等。
2.锻造工艺的优点齿轮的锻造工艺相比其他加工方法具有以下优点：•锻造工艺可以提高齿轮的强度和硬度，使其具有更好的耐久性。
•锻造工艺可以实现齿轮的批量生产，提高生产效率。
•锻造工艺可以节约材料，减少浪费。
•锻造工艺可以制造出形状复杂的齿轮，满足不同的工程需求。
3.锻造工艺的注意事项在进行齿轮的锻造工艺过程中，需要注意以下几个事项：•需要根据不同的齿轮材料选择合适的锻造温度和锻造力度，以确保锻造过程的安全性和质量。
•在设计模具时，需要考虑齿轮的形状和尺寸，以确保锻造出符合要求的齿轮。
•在锻造过程中要监控锻件的温度，避免过热或过冷导致不良的锻造质量。
•锻造完成后，需要及时进行调质处理，以提高齿轮的性能和使用寿命。
齿轮锻造模具的设计要点齿轮锻造模具的设计是齿轮锻造工艺中的重要环节，以下是齿轮锻造模具设计的要点：1.模具的材料选择齿轮锻造模具需要选择具有高温强度和耐磨性的材料，常用的材料有合金工具钢、高速钢等。
2.模具的结构设计模具的结构设计应考虑以下几个因素：•模具的开口方向要与锻造工艺相适应，以便于锻造操作的顺利进行。
齿轮的制作方法
齿轮的制作方法1. 引言齿轮作为机械传动的重要组成部分，在工业生产和日常生活中扮演着重要的角色。
齿轮的制作方法直接影响了其质量、精度和使用寿命。
本文将介绍常见的齿轮制作方法，包括铸造法、机械加工法和粉末冶金法。
2. 铸造法铸造法是一种较为常见和经济的齿轮制造方法。
其制作流程如下：步骤一：模具制作首先，根据设计要求和齿轮尺寸，制作出适用的齿轮模具。
模具可以采用金属、木材或塑料制作。
步骤二：熔化金属将所需要的金属材料（如钢、铸铁等）熔化至适宜的温度。
熔化金属的温度和时间需要精确控制，以确保齿轮的质量。
步骤三：浇注将熔化的金属倒入齿轮模具中，待金属冷却凝固后取出。
步骤四：清理和修整取出齿轮后，对其进行清理和修整，去除多余的金属，使其符合设计尺寸和形状要求。
铸造法制作的齿轮成本较低，适用于质量要求不高的一些应用场景。
3. 机械加工法机械加工法是一种制作精度较高的齿轮的常用方法。
主要步骤如下：步骤一：材料准备选择适宜的材料，如高速钢、硬质合金等。
步骤二：工艺设定根据齿轮的要求（包括齿数、模数、压力角等），设计出相应的工艺参数。
步骤三：车削使用车床等机械设备，针对齿轮进行车削加工。
车削过程中需要控制好进给量和切削速度，以确保加工精度。
步骤四：齿面加工将车削得到的齿轮进行齿面加工，以提高其精度和光洁度。
步骤五：热处理对加工后的齿轮进行热处理，以提高其硬度和耐磨性。
机械加工法制作的齿轮精度高，适用于机械装置和精密仪器。
4. 粉末冶金法粉末冶金法是一种近年来较为新颖的齿轮制造方法。
其制作过程如下：步骤一：原料制备将合适的金属粉末（如铁、钢、铜等）按照一定比例混合。
步骤二：压制将混合后的金属粉末进行压制，通常采用冷压或热压工艺，使其成形。
步骤三：烧结将压制得到的齿轮进行烧结处理，通过高温加热使金属粉末颗粒结合成固体。
步骤四：加工对烧结后的齿轮进行加工，包括车削、齿面加工等。
粉末冶金法制作的齿轮具有良好的耐磨性和齿面质量，适用于一些特殊工况下的应用。
圆柱齿轮的注塑模设计
圆柱齿轮的注塑模设计引言注塑模是一种常用于制造塑料制品的模具。
在设计圆柱齿轮的注塑模时，需要考虑到齿轮的形状、尺寸、材料等因素。
本文将介绍圆柱齿轮注塑模设计的步骤和注意事项，以帮助读者更好地理解和应用该技术。
设计步骤步骤一：确定齿轮的参数在设计圆柱齿轮注塑模之前，首先需要确定齿轮的参数，包括模数、齿数、齿轮直径等。
这些参数将直接影响到注塑模的尺寸和结构。
步骤二：设计注塑模的结构根据齿轮的参数，设计注塑模的结构。
注塑模一般包括模具座、模芯、模具腔等部分。
模具座用于固定模具，模芯用于形成齿轮的内部空间，模具腔用于形成齿轮的外形。
步骤三：考虑齿轮的顶隙和侧隙在注塑模设计过程中，需要考虑齿轮的顶隙和侧隙。
顶隙用于确保齿轮齿宽方向有足够的空间，侧隙用于确保齿轮齿高方向有足够的空间。
合理的顶隙和侧隙设计可以提高齿轮的精度和耐磨性。
步骤四：确定注塑模的开模方式根据齿轮的形状和尺寸，设计合适的注塑模开模方式。
常用的开模方式包括斜顶开模、平顶开模等。
合适的开模方式可以提高注塑成型的效果和产品质量。
步骤五：设计注塑模的冷却系统注塑模的冷却系统是确保注塑成型过程中齿轮能够快速冷却和固化的关键部分。
合理设计冷却系统可以提高齿轮的表面质量和尺寸精度。
步骤六：设计注塑模的排气系统在注塑成型过程中，需要排除模腔和模芯之间的空气，以避免产生气泡和缺陷。
设计合理的排气系统可以确保齿轮成型过程中没有气泡和缺陷。
步骤七：设计注塑模的射出系统注塑模的射出系统是将熔融塑料注入模具腔和模芯的关键部分。
射出系统的设计需要考虑到射出压力、注塑速度等因素，以保证齿轮成型的效果和质量。
步骤八：进行模具结构优化完成注塑模的初步设计后，需要对其进行结构优化。
通过优化模具的结构，可以提高齿轮的精度、品质和生产效率。
注意事项在进行圆柱齿轮注塑模设计时，还需要注意以下几点：1.根据齿轮的功能和使用条件，选择合适的材料。
常用的注塑模材料包括钢材、铝材等。
2.设计注塑模时要考虑到齿轮的装配和拆卸方便性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿轮模具设计专业班级:
姓名:
学号:
指导教师:
设计时间:
物理与电气工程学院
2015 年6 月20日
下面一图11所示得齿轮为例,介绍CREO2、0模具设计得一般过程。
图11齿轮模型
1.1.1参照零件得布局
(1)启动CREO2、0,执行“文件”中得“设置工作目录”命令,选择一个合适得工作目录。
(2)选择下拉菜单“文件”,“新建”命令对话框。
在“新建”对话框中得“类型”选项中选择“制造”,“子类型”中选择“模具型腔”,在名称文本框中输入模具型腔得文件名为“chuitou,同时取消选择“使用默认模板”复选框,如图12所示。
单击“确定”按钮,在弹出得“新文件选项”对话框,选择“mmns_mfg_mold”模板,如图13所示。
单击“新文件选项”对话框中得“确定”按钮,进入模具设计模块。
图12“新建“对话框
图13“新文件选项“对话框
(3)单击“模具制造“工具栏上得“模具型腔布局”按钮,弹出“打开”对话框,同时弹出“布局”对话框,如图14所示。
(4)在“打开”对话框中选择“chuitou、prt”零件后,单击“打开”按钮,弹出“创建参照模型”对话框,如图15所示。
在“创建参照模型”对话框中选择“按参照合并”单选框,单击“确定”按钮接受默认得参照模型名称。
图14“布局”对话框图15“创建参考模型”对话框
(5)单击“布局”对话框中得“参照模型起点与定向”选项区域中得拾取箭头,出现浮动参照模型窗口,同时出现“坐标系类型”菜单管理器,如图16所示。
1.1.2设置收缩率
（1）单击“模具制造”工具栏上得“按比例收缩”按钮,弹出“选取”
对话框,按照提示单击任何一个参照模型,选中得模型变成红色。
(2) 在弹出得“按比例收缩”对话框中选择“1+S”收缩率公式,选中参照模型中得坐标系PRT_CSYS_DEF,在“收缩率”文本框中输入0、005,如图18所示。
(3) 单击“按比例收缩”对话框中得“确定”按钮,即可完成全部零件得收缩率设置。
图18 设置按比例收缩参数
1.1.3创建工件
创建工件步骤如下:
(1)选择“模具”菜单管理器中得“模具模型”,“创建”,“工件”,“自动”命令,将弹出“自动工件”对话框,选择MOLD_DEF_CSYS坐标系作为模具原点,从“形状”下拉列表中选择工件得形状为“标准矩形”,单位为mm,并接受默认得工件名称,图形区中将显示包容零件得工件,如图19所示。
(2)“偏移”选项区得数字由灰色变成可操作得黑色,在统一“统一偏距”文本中输入20,单击ENTER键,在图形区显示各方向尺寸边界。
在“整体尺寸”区得“X,Y+Z型腔,Z型腔”文本框中输入110所示得数据,单击“确定”按钮,完成工件得设置。
图19 包容零件工件
图110 设置整体参数及其工件结果
1.1.4创建分型面
(1)单击“模具制造”工具栏上得“分型曲面”按钮,进入分型面创建方式。
(2)单击工具栏上得“拉伸”,选择MOLD_FRONT平面为基准平面绘制分型平面、
图113 创建分型平面
(3)在草绘界面中绘制一条直线。
单击“完成”结束。
(4)在拉伸界面中,以MOLD_FORNT面为基准同时向两侧拉伸70mm。
单击“完成”结束。
创建一张分型面。
分割体积块
(1)单击“模具制造”工具栏上得“分割工件”按钮,弹出“分割体积块”菜单,如图114所示。
选择“两个体积块”,“所有工件“,“完成”命令,弹出“分割”对话框,如图115所示。
(2)在图形区选择上一步所创建得分型曲面作为分割曲面,单击“选取”对话框中得“确定”按钮,然后再单击如图115所示得“分割”对话框中得“确定”按钮。
图114 “分割体积快”菜单图115 “分割”对话框
(3)系统弹出“属性”对话框,如图116所示。
在“名称”文本框中输入“CORE”,单击“属性”对话框中“确定”按钮,创建体积块,如图117所示。
(4)系统弹出另一个“属性”对话框。
在“名称”文本框中输入“CA VITY”,单击“属性”对话框中得“确定”按钮,创建体积块,如图119所示。
图119着色体积块
1.1.5抽取模具原件
(1)单击“模具制造”工具栏上得“模具元件”按钮,在弹出得“创建模具元件”对话框中单击“选择全部体积块”按钮,选择所有得模具体积块,如图120所示。
图120 “创建模具元件”对话框
(2)单击“确定”按钮,完成模具元件抽取。
1.1.6浇注系统
(1)单击右键“模具”菜单中得“特征”,“型腔组件”,“实体”,“切减材料”,“旋转实体/完成”命令。
此时系统打开“旋转”操控面板。
(2)在图形窗口中单击鼠标右键,并在弹出得快捷菜单中选择“定义内部草绘”命令,打开“草绘”对话框。
选取基准平面“MOLD_FRONT”为草绘平面,系统将自动选择基准平面“MOLD_RIGHT”为“右”参照平面。
然后单击鼠标中键,进入草绘模式。
(3)绘制图121所示得二位截面,并单击“草绘器工具”工具栏上得“完成”按钮,完成草绘操作,返回“旋转”操控板。
(4)单击“旋转”操控板右侧得“完成”按钮,完成主流道创建,如图122所示。
此时,系统将返回“特征操作”菜单。
1、1、
7铸模与开模仿真
（1）单击右侧“模具”菜单中得“铸模”命令,系统弹出“铸模”菜单。
单击“创建”命令,并在消息区得文本框中输入名称为zhumo,如图123所示。
图123 输入铸模文件名称
（2）单击ENTER键,完成产品得填充。
(3)单击“模具制造”工具栏上得“开模仿真”按钮,选择菜单“定义间距”,“定义移动”命令,选择凹模,单击“选取”对话框中得“确定”按钮,选择如图124所示得表面为移动方向,在“消息区”输入移动距离为100,单击“确定”按钮。
(4)重复上述步骤,选择如图125所示得凸模与移动方向平面。
并输入移动距离为100。
(5)选择“模具空”,“定义间距”,“完成”,完成开模仿真,如图126所示。
(6)选择下拉菜单中“视图”,“分解”,“取消分解视图”命令,视图又回到原来得装配模型。
选择下拉菜单中得“视图”,“分解”,“分解视图”命令,视图可以恢复到开模状态。
图126 开模仿真结果。
