镀金厚度标准是指在进行镀金处理时，金属表面所覆盖的金属层的厚度要达到的标准要求。

镀金厚度的标准通常采用微米（μm）作为单位进行表示。

一般而言，镀金厚度标准可以根据不同的应用领域和要求进行划分。

以下是一些常见的镀金厚度标准：
1. 一般镀金厚度标准：一般工业中常用的镀金厚度标准为0.5-1.0 μm。

2. 高标准镀金厚度：高档电子设备、精密仪器等领域常要求更高的镀金厚度，一般要求达到1.5-
3.0 μm。

3. 特殊应用镀金厚度：某些特殊应用领域，如航空航天、卫星通信等，对镀金层的保护和导电性能要求非常高，镀金厚度可达到3.0 μm以上。

需要注意的是，镀金厚度的标准也会因不同的金属基材和镀金工艺而有所差异。

通常，采用电镀方法进行镀金的厚度标准较为常见，而采用其他方法（如化学镀金、真空镀金）进行镀金时，厚度标准可能有所不同。

此外，镀金厚度的测试方法和仪器也是十分重要的，通常使用划痕测试、X射线荧光光谱仪等方法进行测量。

电镀件测试标准

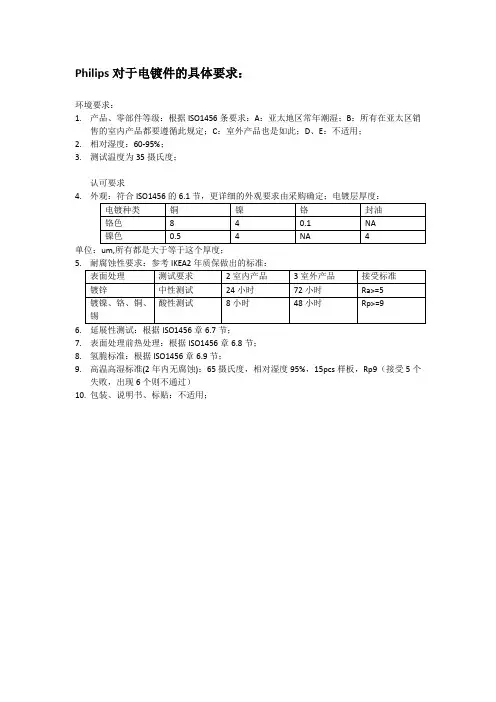

Philips对于电镀件的具体要求：
环境要求：
1.产品、零部件等级：根据ISO1456条要求：A：亚太地区常年潮湿；B：所有在亚太区销售的室内产品都要遵循此规定；C：室外产品也是如此；D、E：不适用；
2.相对湿度：60-95%；
3.测试温度为35摄氏度；
认可要求
4.外观：符合ISO1456的6.1节，更详细的外观要求由采购确定；电镀层厚度：
7.表面处理前热处理：根据ISO1456章6.8节；
8.氢脆标准：根据ISO1456章6.9节；
9.高温高湿标准(2年内无腐蚀)：65摄氏度，相对湿度95%，15pcs样板，Rp9（接受5个失败，出现6个则不通过）
10.包装、说明书、标贴：不适用；
电镀种类
铜
镍
铬
封油
铬色
8
4
0.1
NA
镍色
0.5
4
NA
4
单位：um,所有都是大于等于这个厚度；
5.耐腐蚀性要求：参考IKEA2年质保做出的标准：
表面处理
测试要求
2室内产品
3室外产品
接受标准
镀锌
中性测试
24小时
7Байду номын сангаас小时
Ra>=5
镀镍、铬、铜、锡
酸性测试
8小时
48小时
Rp>=9
6.延展性测试：根据ISO1456章6.7节；

镀层厚度检测取样标准

镀层厚度检测取样标准
镀层厚度检测取样标准通常会根据具体的行业标准和产品要求来确定。以下是一些常见的镀层厚度检测取样标准：
1. ISO 1463: 金属和非金属镀层 - 金属镀层和其他涂层的测量 - 比较试验
2. ASTM B487: 电镀金属涂层的测量
3. GB/T 6461: 电镀层和化学镀层的测量
3. 横截面测量法：对于较厚的镀层，可以通过切割样品并进行横截面观察，使用显微镜或扫描电子显微镜等设备测量镀层的厚度。
镀层厚度检测取样标准
需要注意的是，具体的取样方法和标准应根据具体的产品和行业要求来确定。在进行镀层厚度检测时，应遵循标准规范，选择合适的取样方法和设备，确保测试结果的准确性和可靠性。
镀层厚度检测取样标准
根据这些标准，可以确定以下几种常见的取样方法：
1. 点测法：在被测镀层上随机选取几个点，使用测厚仪进行测量。根据测量结果计算平均值，作为镀层厚度的参考。
2. 区域测量几个点进行测量。根据测量结果计算每个区域的平均值，并计算整个镀层的平均值。

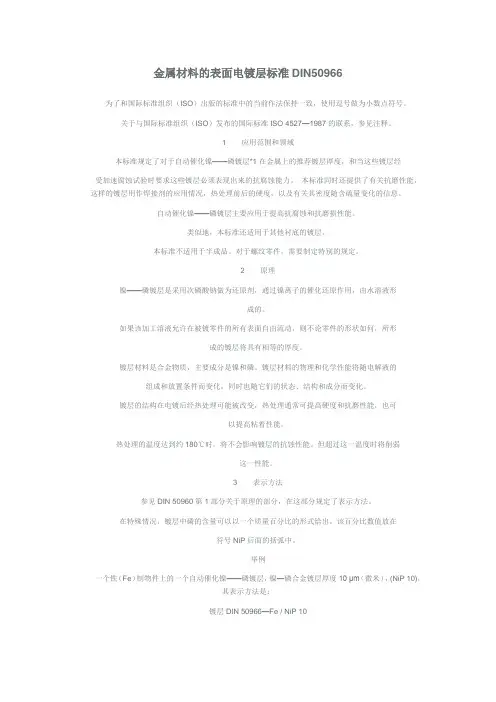

金属材料的表面电镀层标准DIN50966

金属材料的表面电镀层标准DIN50966为了和国际标准组织（ISO）出版的标准中的当前作法保持一致，使用逗号做为小数点符号。

关于与国际标准组织（ISO）发布的国际标准ISO 4527—1987的联系，参见注释。

1 应用范围和领域本标准规定了对于自动催化镍——磷镀层*1在金属上的推荐镀层厚度，和当这些镀层经受加速腐蚀试验时要求这些镀层必须表现出来的抗腐蚀能力。

本标准同时还提供了有关抗磨性能，这样的镀层用作焊接剂的应用情况，热处理前后的硬度，以及有关其密度随含硫量变化的信息。

自动催化镍——磷镀层主要应用于提高抗腐蚀和抗磨损性能。

类似地，本标准还适用于其他衬底的镀层。

本标准不适用于半成品。

对于螺纹零件，需要制定特别的规定。

2 原理镍——磷镀层是采用次磷酸钠做为还原剂，通过镍离子的催化还原作用，由水溶液形成的。

如果该加工溶液允许在被镀零件的所有表面自由流动，则不论零件的形状如何，所形成的镀层将具有相等的厚度。

镀层材料是合金物质，主要成分是镍和磷。

镀层材料的物理和化学性能将随电解液的组成和放置条件而变化，同时也随它们的状态、结构和成分而变化。

镀层的结构在电镀后经热处理可能被改变，热处理通常可提高硬度和抗磨性能，也可以提高粘着性能。

热处理的温度达到约180℃时，将不会影响镀层的抗蚀性能。

但超过这一温度时将削弱这一性能。

3 表示方法参见DIN 50960第1部分关于原理的部分，在这部分规定了表示方法。

在特殊情况，镀层中磷的含量可以以一个质量百分比的形式给出，该百分比数值放在符号NiP后面的括弧中。

举例一个铁（Fe）制物件上的一个自动催化镍——磷镀层，镍—磷合金镀层厚度10 μm（微米），(NiP 10)，其表示方法是：镀层DIN 50966—Fe / NiP 10一个锌压铸件（Zn）上的一个自动催化镍——磷镀层，具有一个8微米厚的铜内镀层（Cu），镍—磷合金镀层厚度20微米（NiP 20），其表示方法是：镀层DIN 50966——Zn / Cu8 NiP 20一个铁（Fe）制物件上的一个自动催化镍——磷镀层，含磷11%，镍磷合金镀层厚度50μm（微米），（NiP（11）50），其表示方法是：镀层DIN 50966——Fe/NiP（11）504 详细定购信息应指出DIN 50960第一部分的技术规格。

镀层厚度检验方法

镀层厚度检验方法1、范围本标准规定了高压电器产品制件镀覆层厚度得检验规则与允许偏差。

本标准适用于电镀锌、热镀锌、镀银、镀锡及其它常规镀覆层厚度检查。

２.规范性引用文件GB/T 1２334－2001 金属与其她非有机覆盖层关于厚度测量得定义与一般规则3。

镀层厚度检验得基本规定３。

１镀层厚度检验得规定GB/ Ｔ12334 明确规定零件镀层厚度为零件“最小厚度”。

即“零件主要表面上任何测量区域”“在一个可测量得小面积上采用可行得实验方法得到得可比较得局部厚度”。

这个小面积称“参比面”,“采用无损检测时,应将在参比面上测量得平均值作为局部厚度”、根据产品零部件特性,规定主要表面指产品装配后容易受到腐蚀、摩擦或工作(导电接触)得零件表面。

通常电镀条件不易镀到得表面,如深凹处、孔内部一般不作为主要表面、因此测量时,必须选择零件主要表面作为测量区域,在测量参比面所测多点平均值为局部厚度,即最小厚度、3、２镀层厚度分布特性在电镀过程中,受零件几何形状与结构及工艺操作等诸多因素影响,同一零件表面厚度往往就是不均匀得。

由于电镀会产生“边缘效应”特性,即零件中间部位与深凹处、盲孔部位镀层较薄,而零件边角与结构突出部位镀层较厚,有些部位甚至超厚0、5～１倍。

同槽电镀零件镀层分布也就是不均匀得。

这给镀层厚度测量带来一定难度、４、镀层厚度测量仪器4、1 镀层厚度测量仪性能、测量种类、误差及影响误差得因素见表1。

表１镀层厚度测量仪性能、测量种类、误差及影响误差得因素4。

２库仑300０通用测厚仪,在测试过程中会对银(锡)层产生一个约1mｍ2腐蚀漏铜点。

且要求测量面一般为在4ｍm2以上、4。

3 １100磁性测厚仪与库仑３００0测厚仪使用方法与测量要求,按有关操作规程进行。

对于镀银件测量时,表面若涂过防银变色剂,先用百洁布或橡皮轻轻擦除后再测。

５.检验规则５.1 测量点得选定5．1.1 以磁性测厚仪测厚得零件(如镀锌件、热镀锌件)测量点应选在主要表面且远离零件边缘5～１0ｍm任一区域。
