工作行为规范系列磁翻板液位计的安装方法（标准、完整、实用、可修改）编号：FS-QG-13636磁翻板液位计的安装方法Installation method of magnetic flap liquid level gauge说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

1、磁翻板液位计的周围不能有导磁物质接近，同时也不能用铁丝固定，因为这样会影响到磁翻板液位计的正常工作；2、磁翻板液位计必须要垂直安装，磁翻板液位计与容器引管之间应该装有球阀，以便于检修和清洗；3、如果使用者自己采用伴热管路的时侯，那么必须要选用非导磁材料，比如紫铜管等。

伴热温度还要根据介质情况而确定；4、测量的介质内部不应该含有固体杂质或者磁性物质等，以避免对浮子造成卡阻；5、磁翻板液位计在使用前应该先用校正磁钢将零位以下的小球设置成红色，其它球设置成白色；6、打开磁翻板液位计的底法兰，装入磁性浮子（需要注意的是：重端带磁性一端向上，不能倒装。

）；7、应该根据测量介质的情况，不定期的清洗主导管清除杂质；8、对于超过一定长度的液位计，需要增加中间加固法兰或者耳攀作固定支撑，以增加强度和克服自身重量；9、在调试的时侯应该先打开上部引管阀门，然后再缓慢开启下部阀门，让介质平稳进入主导管（运行中应该避免介质急速冲击浮子，引起浮子剧烈波动，影响显示的准确性），观察磁性红白球翻转是不是正常。

然后关闭下引管阀门，打开排污阀，让主导管内的液位下降。

根据这个方法操作三次，属于正常情况的，就可以投入运行（但腐蚀性等特殊液体除外）；10、磁翻板液位计的安装位置，应该避开或者远离物料介质进出口处，避免因物料流体局部区域的急速变化而影响液位测量的准确性。

请输入您公司的名字Foonshion Design Co., Ltd。

磁翻板液位计安装和使用导则

磁翻板液位计安装和使用导则磁翻板液位计是一种常用的液位测量仪表，广泛应用于化工、石油、食品加工等行业中。

正确的安装和使用是保证磁翻板液位计准确性和可靠性的关键。

下面将介绍磁翻板液位计的安装和使用导则，希望能对您有所帮助。

1. 安装前准备工作在安装磁翻板液位计之前，首先需要确认液位计的选型是否符合实际使用需求，检查液位计的外观是否完好，各部件是否齐全。

同时，需要清洁液位计的安装位置，确保安装基础平整牢固，无杂物和腐蚀性物质。

2. 安装步骤（1）确定安装位置：根据液位计的使用要求和实际情况，确定液位计的安装位置，一般应安装在储液罐的侧面或顶部。

（2）安装支架：根据液位计的尺寸和重量，选择合适的支架进行安装，确保支架牢固可靠。

（3）安装磁翻板液位计：将磁翻板液位计安装在支架上，调整液位计的位置，确保液位计的测量面和液面垂直，不受外部干扰。

（4）连接电气接线：根据液位计的接线图，正确连接电气接线，确保接线牢固可靠，不出现接触不良或短路现象。

3. 使用注意事项（1）注意液位计的维护：定期检查液位计的工作状态，清洁液位计的表面，防止灰尘和杂物积聚影响测量精度。

（2）防止液位计受损：避免液位计受到撞击或挤压，保持液位计的外观完整，防止磁翻板受损影响测量准确性。

（3）避免液位计受干扰：液位计安装后，应避免外部磁场干扰，保持液位计的工作稳定，不受外部影响。

总的来说，磁翻板液位计的安装和使用相对简单，但是在安装和使用过程中仍需注意细节，保证液位计的准确性和可靠性，从而提高液位计的使用寿命和效率。

希望以上内容对您的磁翻板液位计安装和使用有所帮助，如有疑问或需要进一步了解，可随时与液位计厂家或技术人员联系。

KOBOLD磁翻板液位计正确安装说明

KOBOLD磁翻板液位计正确安装说明
可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。

它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。

产品优势：
·安装简单
·由于密封触点，电气使用寿命长
·测量管和浮子之间存在空气间隙，具有高度的操作可靠性
·可以用一个浮子监控多个级别
·提供开/关功能或转换触点
KOBOLD磁翻板液位计结构图：
正确安装说明：
1、磁翻板液位计安装时要保持垂直，以保证浮在在管体内上下运动自如。

2、在被测罐体和液位计之间应安装截止阀，以便于清洗液位计时切断液体。

3、磁翻板液位计周围不容许有导磁体靠近，否则可以直接通过影响液位计正常工作。

5、磁翻板液位计投入运行时应先打开下引液管阀门让介质缓慢进入管体，避免液体急速进入带动浮子急速上升，从而造成造成面板翻转失灵和乱翻。

如果发生这种情况，需要用磁钢对面板进行纠正
6、为了浮子在前期运输和安装打压时损坏，出厂前浮子一般放置于管体外侧。

待液位计安装施工完毕，管道压力测试正常后，打开底部排污法兰，再将浮子装入液位计管体内，浮球浮子重的一头朝上，防止装反。

磁翻板液位计的安装使用说明书

位计用在较高的压力容器上时，不得突然注入压
力，而过程中，由于液位突变或
其他原因造成个别翻板不能翻转，可
用校正磁钢N极或浮标进行校正。14．根据介质情
况，可定期清洗主导管，清除管内沉积物杂质。
1．红白磁柱安装时全部校对为白色2．红绿磁柱
安装时全部校对为红色0c67
标有箭头方向为上部，（或以有磁钢的一端为上
部）。液位计筒体内不应有固体杂质和磁杂质进
入，以免对浮子造成卡阻及减弱浮力。11．液位
计投入运行时，应先打开上引液管阀
门，然后慢慢开启下引液管阀门，让液体个质平
稳地直入主导管，避免液体介质带着浮子急速上
升，造成磁翻柱翻转失灵或翻乱（若遇此现象，
可用磁钢重新校正）。12．如果该液
f0e 密度计
4．液位计与容器之间应装有截止阀，以便清洗和
检修时切断物料。5．液位计筒体周围不容许有导
磁体靠近，否则会直接影响液位计正常工作。
6．液位计出厂时一般不保温，但可
根据用户需求代为保温。如用户自行采用伴热管
路时，必须选用非导磁材料。7．浮子一般放置在
液位计腔体一侧。为防止运输途中磁性浮子在主
导管内高速滑动而被撞击，液位计出
磁性浮子液位计是根据客户的要求特别订制的产
品，在使用和安装过程中需要注意的事项如下：
1．开箱检查仪表的型号是否与选购的型号一致，
法兰尺寸及中心距是否与现场尺寸一
一致。液位计上、下法兰的中心距为测量范围
2．仪表必须垂直安装，以保证磁性浮子在主导管
内上下运动自如，垂直度应小于3°3．安装前必
须清洁管道确保管道清洁无杂物堵塞
厂前，用卡丝将磁性浮子固定在下引液管处，用
户在安装使用前应先抽去卡丝方能安装。8．安装

磁翻板液位计的安装

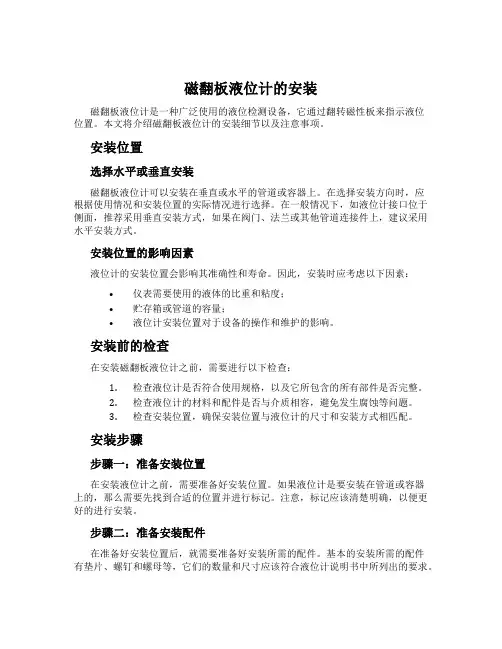

磁翻板液位计的安装磁翻板液位计是一种广泛使用的液位检测设备，它通过翻转磁性板来指示液位位置。

本文将介绍磁翻板液位计的安装细节以及注意事项。

安装位置选择水平或垂直安装磁翻板液位计可以安装在垂直或水平的管道或容器上。

在选择安装方向时，应根据使用情况和安装位置的实际情况进行选择。

在一般情况下，如液位计接口位于侧面，推荐采用垂直安装方式，如果在阀门、法兰或其他管道连接件上，建议采用水平安装方式。

安装位置的影响因素液位计的安装位置会影响其准确性和寿命。

因此，安装时应考虑以下因素：•仪表需要使用的液体的比重和粘度；•贮存箱或管道的容量；•液位计安装位置对于设备的操作和维护的影响。

安装前的检查在安装磁翻板液位计之前，需要进行以下检查：1.检查液位计是否符合使用规格，以及它所包含的所有部件是否完整。

2.检查液位计的材料和配件是否与介质相容，避免发生腐蚀等问题。

3.检查安装位置，确保安装位置与液位计的尺寸和安装方式相匹配。

安装步骤步骤一：准备安装位置在安装液位计之前，需要准备好安装位置。

如果液位计是要安装在管道或容器上的，那么需要先找到合适的位置并进行标记。

注意，标记应该清楚明确，以便更好的进行安装。

步骤二：准备安装配件在准备好安装位置后，就需要准备好安装所需的配件。

基本的安装所需的配件有垫片、螺钉和螺母等，它们的数量和尺寸应该符合液位计说明书中所列出的要求。

步骤三：固定液位计将磁翻板液位计放在安装位置上，然后使用配件进行固定。

在安装过程中，要确保液位计连接处和密封爪处与管道或容器紧密贴合。

需要注意的是，液位计固定时的刻度面应该与垂直，以确保液位计指示准确。

步骤四：连接管道或容器在安装好磁翻板液位计后，就需要将它与管道或容器进行连接。

连接过程中，要注意紧固程度和螺纹的质量。

等全部组件都已固定好后，可以进行测试，确保液位计操作正常。

安装后的注意事项磁翻板液位计安装完成后，需要注意以下事项：1.检查液位计的操作是否平稳，是否准确。

翻板液位计安装使用说明书

仪表连通管中，在将法兰重新上好，检查各部位均已密封可靠，则可以慢．慢．打开阀门使液体缓慢
进入仪表，即投入使用。
注：仪表连通管组件下方有放液塞或球阀，可供取样，放出液体或排除污物之用。
顶装型必须垂直安装于容器上，以保证浮球随被测液位顺畅地升降。当测量液位高度大于
600mm，或液位有波动时应安装护筒。
顶装型测量的最低液位可根据介质的密度和工艺连接尺寸来确定。
放液塞
≈160 球阀
侧装型图一
报警器
液位计连通管
顶装型图二
电缆线卡板
浮子
报警器安装图图三
五、安装侧装型翻板液位计应以连通管的型式垂直安装于容器或贮液罐外侧，用户容器或贮罐上应引
出短管，阀门及连接法兰，用以与液位计的上、下端松套法兰相连接，阀门是为了维修或拆下液位计时切断与容器或贮罐的连接。(参见图一)
液位计是基于阿基米德定理，使之装有永久磁钢的浮子随容器内液体的升降而上、下移动，经磁耦合吸引指示装置中的翻板转动，现场指示出液面的位置。
液位报警开关具有自保持记忆功能，将其安装在翻板液位计的连通管相应报警点的位置上，随液位升降的浮子内的磁钢能使开关的簧片动作，从而达到液位的控制、报警和事故联锁的目的。
防爆翻板液位变送器采用磁性吸引效应及R/I转换技术，将液位的变化转换成4-20mA 标准电流信号，以实现液位参数的远距离显示和控制等。三、主要技术参数表
型号结构特点
ULF—1000 ULF—1010
标准型
顶装型
ULF—1020 夹套型
ULF—1030 高温型

磁性翻柱液位计安装使用和维护液位计如何操作

磁性翻柱液位计安装使用和维护液位计如何操作磁性翻柱液位计适用于容器内液位介质的液位、界位的测量。

除现场指示，还可以配远传变送器、报警（掌控）开关，检测功能齐全。

指示新奇，读数直观、醒目，察看指示磁性翻柱液位计适用于容器内液位介质的液位、界位的测量。

除现场指示，还可以配远传变送器、报警（掌控）开关，检测功能齐全。

指示新奇，读数直观、醒目，察看指示器的方向可依据用户需要更改角度。

测量范围大，不受贮罐高度限制。

指示机构与被测介质完全隔离，因而密封性好、牢靠性高、使用安全。

结构简单，安装、维护便利。

磁翻柱液位计测量液体时接受顶装或旁通管侧装方式。

磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。

磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4～20mA电流信号输出。

磁性翻柱液位计安装使用和维护1、液位计安装必需垂直，以保证浮球组件在主体管内能上下运动自若2、可以在容器与液位计之间装截止阀，以便清洗和检修液位计时切断物料。

3、液位计主体管四周不容许有导磁体靠近，否则直接影响液位计正常工作。

4、液位计安装完毕后，需要用磁钢进行校正，对翻柱导引一次使零位以下显示红色，零位以上显示白色。

5、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避开液体介质带着浮球组件急速上升，而造成翻柱翻黑心失灵或乱翻（若显现此现象待兴衰液面平稳后可用磁钢重新校正）6、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出小液位计主体管外。

待液位计安装完毕，打开底部排污法兰，再将浮球组件重新安装入主体管内，注意浮球组件重的一头朝上，不能倒装。

7、依据介质情况，可定期打开排污法兰清洗主体管内沉淀物质。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

HSUHZ 系磁翻板液位计 ——使用说明书

HSUHZ系磁翻板液位计——使用说明书北京合世自动化科技有限公司目录一、产品概括 (1)二、产品特点 (1)三、技术参数 (1)四、仪表选型表 (2)五、工作原理 (3)六、仪表安装 (5)七、使用 (6)八、维护保养 (6)一、产品概括HSUHZ系列磁翻版液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、箱等容器中介质的液位进行指示和控制。

HSUHZ系列磁翻版液位计，根据浮力原理制作，磁浮子在主体内（与容器相通），随被测介质液位的升降二上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

HSUHZ系列磁翻版液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易燃易爆工况下具有绝对的安全性和可靠性。

二、产品特点■适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。

■指示新颖，读数直观、醒目。

可根据用户方便改变观察角度。

■测量范围大，不受储罐高度限制。

■指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。

■耐高温，可采用不褪色陶瓷翻柱。

■结构简单，安装方便，维护费低。

三、技术参数四、仪表选型表HSUHZ-磁翻板液位计仪表类型(法兰中心距)C普通型mm D顶装式mm B保温型mm DR耐腐性mm Y电远传式mm输出信号O无输出UB4～20mA输出材质B不锈钢F聚四氟乙烯衬里V PVC,ABS,PP-R介质压力1PN0.6MPa 2PN1.0MPa 3PN1.6MPa 4PN2.5MPa 5PN4.0MPa 6PN6.3MPa 7PN10.0MPa 8PN32.0MPa报警回路O无报警A带上限报警B带下限报警C带上、下限报警电源装置D24VDC A220VAC防爆等级P普通型I本安型D隔爆型温度组别L普通型（-40～120℃）H高温型（120～450℃）五、工作原理1、HSUHZ系列普通型液位计（图1）磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色、一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。

较为简单的磁翻板液位计安装方法液位计如何操作

较为简单的磁翻板液位计安装方法液位计如何操作磁翻板液位计使用于开放或压力容器内的液体测量，可以做到高密封、防泄露和在高温、高压、高粘度、强腐蚀性条件下安全牢靠地全过程测量液位。

无盲区，显示醒目，磁翻板液位计使用于开放或压力容器内的液体测量，可以做到高密封、防泄露和在高温、高压、高粘度、强腐蚀性条件下安全牢靠地全过程测量液位。

无盲区，显示醒目，读数直观，测量范围大。

在工业生产中磁翻板液位计的使用比较常见，由于罐区的情况千差万别，各种储罐的尺寸和容积又都不是统一的，所以基本仪表产品都是依据客户要求而量身定做的，但是有时候用户安装时，会反应由于磁翻板尺寸太长，无法正常的安装或是或是无法做好正确安装，导致磁翻板测量状态处于非正常状态，这样缩短了仪表的使用寿命。

为了解决长期困惑用户的这一个问题，下面为广阔用户推举一个最原始也是较为简单有效的磁翻板液位计的安装方法。

对于超出储罐法兰中心距确定长度的液位计，最首要的注意事项就是在安装时要在中心加添法兰或是耳畔加以固定支撑，用以加添强度和克服其自身的重量，使仪表处于平稳的状态。

磁翻板液位计的安装要点：1、磁翻板液位计在一开始安装选位时，就应当要注意避开选择阔别物料的出口或进口，以离止物料流体因自身局部区域的猛烈变化，而影响液位计的测量结果；2、当配有远传配套仪表时，需要注意一下几条：（1）远传配套仪表的感应面应面对和紧贴主导管；（2）远传配套仪表和显示仪表或工控机之间的连线可以是单独穿保护管铺设或用屏蔽二芯电缆铺设；（3）应使远传配套仪表紧贴液位计的主导管，并用不锈钢包箍固定（禁用铁箍）；（4）接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检查调试完成后，要适时盖上、盖好。

（5）远传配套仪表的零点应当与液位计的零点指示处在同一水平线上—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

磁翻板液位计正确安装及分段安装

磁翻板液位计正确安装及分段安装磁翻板液位计在工业生产中的各个领域都有着广泛的应用，诸如石油、化工、船舶、运输、建材、环保、食品饮料都很常见。

如何能够更好发挥磁翻板液位计的使用价值，使始终保护稳定精确的测量，液位计的正确的安装至关重要，包括后续的维护保养也不能马虎，这些环节对于提高磁翻板液位计的测量精度，保持磁翻板液位计的良好性能，延长磁翻板液位计的使用寿命都有着重要意义。

那么对于磁翻板液位计如何进行正确的安装与维护保养呢？淮安润中仪表在磁翻板液位计生产制造与安装维护方面有非常专业的技术与经验，为了帮助广大用户更好的利用好磁翻板液位计，撰文将相关知识与大家共享。

相关介绍如下：一、磁翻板液位计的正确安装1、运输途中，为防止磁浮子在浮筒内滑动撞击受损，磁翻板液位计出厂前，会用尼龙带将浮子固定在浮筒边，用户在安装前需打开下法兰，将浮子放进浮筒内（放置时，注意将带有箭头和重端磁性一端朝上，不能倒装）；2、磁翻板液位计在安装时，必须保持垂直，以确保磁浮子能够在浮筒内上下顺畅移动；3、对于顶装式磁翻板液位计在安装时，磁翻板液位计护导管和主体导管必须保持垂直且在同一垂直线上，浮球连杆不能弯曲，必须挺直装入；4、对于304内衬PTFE防腐型磁翻板液位计，由于浮筒与法兰衔接处采用独特的密封结构，需借助专用的工具装配，为保证密封可靠性，出厂后禁止私自拆卸；特别注意：磁翻板液位计的分段安装5、对于超长型磁翻板液位计（测量范围大于4m），物流运输成本较高，一般进行分段制作磁翻板液位计。

分段方法有以下两种形式，可根据客户现场设备的实际接口形式而定。

图1形式是将一台磁翻板液位计分成两段，安装时先组装对接好连接法兰，在进行对接操作时可适当松开显示面板，支承点的数量根据磁翻板液位计的长短来定；图2形式是分成两台或若干立的磁翻板液位计，这种形式的结构要求储罐中间的两块法兰的中心线处在同一水平面上，以实现液位显示的连续性；6、在装配干簧管远传变送器时，需注意：1）应将干簧管远传变送器的感应面面向并紧贴在磁翻板液位计的浮筒上，并用不锈钢（不可使用铁质）抱箍固定；2）干簧管远传变送器的零位应与磁翻板液位计的零位处于同一水平线上。

关于磁翻板液位计的安装使用介绍

关于磁翻板液位计的安装使用介绍磁翻板液位计是常用的液位检测仪器，广泛应用于化工、电力、制药、饮料、轻工等领域。

它通过磁翻板的上下翻动，来判断液体的高低位。

本文将为您介绍磁翻板液位计的安装和使用方法。

安装前的准备在安装前，需要先了解液体的性质和管道的结构，确定液位计的安装位置。

一般来说，液位计的安装位置应该在储液容器的最高和最低液位之间，以确保在液位过高或过低时能够及时报警或调整。

另外，还需要注意以下几点：•确保磁翻板液位计能够固定在管道上，并且有足够的空间来进行检测。

•确定好液位计的进出口方向，并连接好相应的管路。

•在装配过程中，必须按照说明书的要求进行操作，避免出现误操作。

安装方法磁翻板液位计的安装非常简单，以下是安装步骤：1.将磁翻板液位计放置在安装位置上，将接线盒与液位计本体连接。

2.按照要求将进口和出口管路连接到液位计上。

3.将磁翻板调节成水平状态，并加紧定位螺母，固定磁翻板液位计。

4.连接电源线，按照说明书做好线路接线。

使用方法经过安装后，磁翻板液位计即可开始工作。

下面是使用方法的详细介绍：1.打开电源，磁翻板液位计开始工作。

2.如果液位上升到了磁翻板的位置，磁翻板会翻转，液位计会发出告警信号。

3.当液位下降到磁翻板下方时，液位计会恢复正常状态，告警信号停止。

在日常使用中，还需要注意以下几点：•定期检查液位计的工作情况，确保其正常工作。

•定期清洗液位计的磁翻板和传感器，以防发生故障。

•对于一些易燃、易爆、腐蚀等特殊液体，要在安装前进行特殊处理。

总之，磁翻板液位计是一种简单、直观、可靠的液位检测仪器，它能够在工业生产中起到非常重要的作用。

在使用时，需要仔细阅读说明书，进行正确的安装和操作，以确保其正常工作。

正确安装磁翻板液位计的方法

正确安装磁翻板液位计的方法
磁翻板液位计又称磁翻柱液位计，磁浮子液位计，其工作原理是它是应用磁耦合原理，磁性浮子液位计的呈现相关于以前的玻璃管液位计是一个重要的技术进步，它补偿了玻璃管液位计在高温高压下工作是容易破碎的缺陷。

磁翻板液位计作为一种在大量的储罐工区被投入运用的液位丈量仪表之一，有着其区别于其他类型仪表的优势，在很多状况下，磁性浮子液位计曾经成为液体罐区的丈量产品，由于其构造简单、读数直观、工作稳定性好，丈量范围大，且不不受贮槽高度的限制，再加上其装置便当遭到了众多企业的喜爱。

磁翻板液位计装置方式分为装式和侧装式，在工业应用中现场肯定会有各种储罐，有卧式罐，有公开罐，有高长度罐体等，由于装式的装置方式短少支撑，因而高倡议不要超越5米。

而侧装式的则丈量范围可能随意选择，10米的罐体普通都没有问题。

如何选择侧装和装式的装置方式，要依据消费现场的详细请求和罐体的详细情况加以选择：装式磁翻板液位计与罐体的衔接局部普通是选配DN80或DN100的法兰衔接，如何觉得结实性不够能够依据实践状况选配更大规格的衔接法兰。

普通状况下DN80和DN100就够用。

装式磁翻板液位计在装置高度较高到达4到5米时，倡议在两边增加固定拉索，能够保证仪表在有较恶劣的丈量环境中，比方现场震动较大，或有时遭遇碰撞的状况下，不遭到损坏。

磁翻板液位计使用说明书

磁翻柱液位计使用说明书●工作原理与结构TOP-UHZ型磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。

该型号的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。

通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。

本液位计的电子元件几乎没有电容器、电感等储能元器件。

可以叠加HART通讯协议，也可以使用RS485总线通讯。

为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。

其中，4～20mA电流信号是比较常用的一种。

比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。

介绍磁翻板液位计正确安装方法

介绍磁翻板液位计正确安装方法说实话磁翻板液位计正确安装这事儿，我一开始也是瞎摸索。

我试过好多种方法，也走了不少弯路呢。

我先说啊，安装之前可得把周围环境弄清楚。

我第一次安装的时候就傻愣愣的，都没仔细查看周围有没有磁场干扰。

这就跟你搭积木一样，如果周围有捣乱的因素，那这积木塔可就搭不稳。

结果液位计装上以后，读数那叫一个乱啊，根本不准。

后来才知道，磁场干扰是个大问题，装的时候得离大型电机啊、变压器啥的远一些。

你要是不确定周围有没有干扰，最好拿个磁场检测仪先测测。

安装的时候，你得保证液位计是垂直安装的。

我老觉得这个垂直不垂直问题不大，就有一回安装的时候稍微有点歪。

哎呀，那后果就是液位显示总是偏高或者偏低。

这就好比用一根斜着的尺子量东西，量出来肯定不对啊。

所以啊，不管用啥办法，得让液位计像电线杆子一样笔直的立在那。

还有啊，和容器的连接很关键。

连接的地方如果密封不好，那简直就是灾难。

我有次没把密封垫弄好，结果就往外渗漏液体啊。

我给这儿的建议就是，连接之前把法兰什么的都清理干净，密封垫也要放平整，螺栓拧紧的时候呢，也别拧得过猛，不然容易把密封垫弄坏，可以像拧螺丝帽一样，一点一点来均匀用力。

在安装磁翻板液位计的时候，关于浮子也有要注意的。

浮子得能在测量管里自由地上下移动才行。

我记得我安装的时候没注意浮子周边有个小异物，就卡住浮子了。

那显示的液位就卡在那儿不变了。

这就像走楼梯有人在台阶上放个石头把你脚给绊住就走不了了似的。

所以安装前要检查下测量管里面是否清洁，没有杂物。

这就是我安装磁翻板液位计的一点经验之谈，当然我可能还有没说到的地方，但是这些都是我实实在在踩过坑才明白的道理。

希望对你们有点用。

还有一点就是安装完成之后，要进行校准。

这个其实也不复杂，就像我们称东西的时候，要拿一个标准的砝码校对一下秤准不准一样。

你要用已知液位的液体来测试液位计显示是否准确。

如果有偏差，就得调整，这个调整就得按照液位计的说明书来做了。

顶部安装磁翻板液位计的安装介绍

顶部安装磁翻板液位计的安装介绍在化工、制药、食品等行业，液位计是非常重要的一种流量控制设备。

其中，磁翻板液位计常常被使用。

此文将介绍如何正确地安装顶部安装磁翻板液位计。

1. 准备安装工具和材料在开始安装磁翻板液位计之前，需要先准备好以下工具和材料：•磁翻板液位计•法兰连接器•密封垫片•螺栓和螺母•扳手和扳手套管2. 安装过程步骤1：确定安装位置首先，需要确定液位计的安装位置。

一般来说，顶部安装是比较常见的。

因此，在顶部安装液位计时，需要选择一个合适的位置，使其能够准确地测量液位。

步骤2：安装法兰连接器根据液位计的大小和连接要求，选择合适的法兰连接器，并在安装位置上固定好。

步骤3：安装磁翻板液位计将磁翻板液位计插入法兰连接器中，同时插入一定量的密封垫片，将其固定，使其与法兰连接器完全接触。

注意，在安装过程中，要确保磁翻板液位计的位置水平稳定。

步骤4：连接电缆线连接电缆线，确保磁翻板液位计的电路能够正常运行。

步骤5：调节和校准当液位计安装完成后，需要进行一定的调节和校准。

例如，需要调节液位计的灵敏度，使其能够准确地测量液位变化。

在调节过程中，需要根据液体的性质和特点进行合理的校准。

3. 注意事项在安装顶部安装磁翻板液位计时，我们需要注意以下几个问题：•在选择安装位置时，需要确保液位计能够正确、准确地测量液位。

•在选择法兰连接器时，要根据液位计的大小和连接要求进行选择，并注意其密封性。

•在安装磁翻板液位计时，要确保其位置水平稳定。

•在调节液位计灵敏度时，要根据具体的使用需求和液体特点进行校准，以保证其测量效果的准确性和可靠性。

•在安装过程中，要注意操作过程中的安全问题，查看设备的工作状态，确保设备能够正常运行，防止出现不必要的安全事故。

4. 总结磁翻板液位计是非常重要的一种流量控制设备。

其正确的安装和使用对于化工、制药、食品等行业来说至关重要。

在安装顶部安装磁翻板液位计时，需要注意安装位置的选择、法兰连接器的选择和磁翻板液位计的稳定性。

磁翻板液位计的应用及安装要求

磁翻板液位计的应用及安装要求磁翻板液位计的性能可靠性在相对的液位仪表产品里属于比较理想的液位测量的仪表，它局有耐高压、耐高温、高粘稠度，强腐蚀性的环境下工作，在测量的全过程中，具有测量无盲区、显示清晰、读数直观。

而且他的测量范围较大，能配上捆绑式远传变送器，将液位的信号转换成二线制4~20mADC的标准信号。

可以实现现场液位的远距离监测，指示、数据的记录及控制。

也可以配液位报警的控制开关，可以实现液面和界面的多路的报警和控制。

ZRN-UHZ型磁翻板液位计特别适用于在有侵蚀性的、有害或易燃性介质和恶劣的环境下使用。

现场液位不需要电源，可选择同时或分别安装电远传或报警限位开关。

磁翻板液位计是安装在罐体的顶部、侧面或下面，具有多种的安装条件，方便用户在不同的环境下，使用不同的安装方式。

适用不同的温度、压力、腐蚀性的被测介质。

用户可以结合不同的环境、及被测介质的特性，测量的和控制的需求选用不同的磁翻板液位计。

液位计不与被测介质接触，适用于高温、高压、防爆、防腐、卫生产品等场合，可以作为被测介质的就地显示及可以远传显示与控制。

磁翻板液位计的原理是：磁翻板测量管的内部有个内浮子，内浮子随着管内的液位上下升降的时候，内浮子里的磁钢利用磁耦合作用，使外部的翻板180度的翻转，在被测介质上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现对被测介质远传变送器的液位测量。

外部主管安装捆绑式的，可对液位高度实现远传显示及控制。

磁翻板液位计的安装要求,磁翻板液位计是根据客户的要求进行定制的，液位计的主管是采用无缝钢管,连接管处采用拉孔焊接,内部无划痕。

安装方式可选择侧装、顶装和底部安装，本体下端密封形式可根据需要加装排污阀。

液位计安装应该保持垂直，应避开或远离物料介质进出口处，与容器引管间应加装有球阀，便于对磁翻板液位计检修和拆卸清洗。
