谈全站仪和rtk在施工放样的应用

谈全站仪和RTK在施工放样的应用摘要：建筑工程的施工放样工作不仅是工程建设的关键，而且是设计工程质量的关键，随着近几年国内外社会经济的快速发展，各种各样的建筑物拔地而起，其中最关键的就是放样工作，放样的具体实施对工程师的技术要求越来越高，施工放样是建筑的一项重要工程，所以施工放样质量的好坏直接影响建筑物的寿命。

本论文主要介绍全站仪与RTK的基本原理、系统组成、技术特点、和使用方法及操作步骤，介绍了全站仪在施工放样中的具体放样方法以及步骤和相关注意事项，说明了全站仪在施工放样中的重要地位,并利用RTK在工程测量中进行点放样，对测量结果进行精度分析，并且阐述了RTK具有工作效率高、定位精度高、全天候作业、数据处理能力强和操作简单易于使用等特点。

最后介绍全站仪和RTK在各个方面的对比。

关键词：全站仪； RTK；施工放样Talk about total station and the application of RTK in construction loftingAbstract: the construction of the construction work is not only the key to the project construction, and the design is the key of project quality at home and abroad in recent years, with the rapid development of society and economy, various buildings have sprung up, one of the most critical is the layout work, so the engineers of the technical requirements of increasingly high, construction lofting construction an important project, so construction quality directly affects the service life of buildings.This paper mainly introduces the total station and the basic principle of RTK, system composition, technical characteristics, and use methods and operation steps, this paper introduces the application of total station in the construction lofting lofting in specific methods and steps and related matters needing attention, illustrates the total station in the important position of construction lofting, and by using the gps-rtk points in engineering survey lofting, the measurement results are accuracy analysis, and expounds the RTK has high working efficiency, high positioning accuracy, all-weather operation, data processing ability strong and the operation is simple and easy to use, etc. Finally introduces the total station and the comparison of RTK in all aspects.Key words: total station，RTK，Construction lofting目录前言 (1)第1章绪论 (2)1.1测绘仪器的发展 (2)1.2放样介绍 (2)1.3 传统放样方法 (2)1.4坐标放样阶段 (3)1.5 现代数字化阶段 (3)第2章全站仪的介绍和其放样的方法 (4)2.1 全站仪的介绍及操作流程 (4)2.2 全站仪坐标法设站＋极坐标法放样 (5)2.3 全站仪边角交会法设站＋极坐标法放样 (6)2.4 全站仪测角后方交会法＋极坐标法放样 (6)2.5 方向交会法放样 (7)2.6 正倒镜投点法单方向设站 (8)2.7 轴线交会法设站+方向线法放线 (9)2.8 方向线平移法放线 (9)2.9 全站仪在建筑工程中的施工放样 (10)2.9.1 全站仪在建筑工程平面施工放样定位 (10)2.9.2 全站仪在建筑工程中高程施工放样定位 (11)第3章 RTK的形成和作业基本原理 (13)3.1 RTK的发展形成 (13)3.2 RTK的系统组成 (13)3.2.1RTK的基本原理 (14)3.2.2 RTK的技术特点 (14)3.3利用RTK进行点放样 (15)第4章全站仪与RTK在测量之间的对比 (18)4.1全站仪与RTK (18)4.2使用条件上的对比 (18)4.3 测量距离上的对比 (19)4.4 测量误差上的对比 (19)4.5 测量引点上的对比 (19)第5章总结 (21)致谢 (22)参考文献 (23)附表1 (24)前言在工程测量中当施工控制网建立以后，为了满足工程建设的需求，需要将已设计好的资料在实地标出，以便施工，这个过程我们称为放样。

点的平面位置的放样方法

点的平面位置的放样方法施工之前，需将图纸上设计建（构）筑物的平面位置测设于实地，其实质是将该房屋诸特点（例如各转角点）在地面上标定出来，作为施工依据。

放样时，应根据施工控制网的形式、控制点的分布、建（构）筑物的大小、放样的精度要求及施工现场条件等因素，选用合理的，适当的方法。

（一）直角坐标法用已知坐标差△x 、△y 测设点位。

当根据建筑方格网或矩形控制网放样时，采用此法准确、简便。

如图10-21，已知某厂房矩形控制网四角点A 、B 、C 、D 的坐标，设计总平面图中已确定某车间四角点1、2、3、4的设计坐标。

现以根据B 点测设点1为例，说明其放样步骤：1．先算出B 与点1的坐标差：2．在B 点安置经纬仪，瞄准C 点，在此方向上测设距离值△x B1得E 点。

3．在E 点安置经纬仪，瞄准C 点，用盘左、盘右位置两次向左测设90°角，在两次平均方向E1上从E 点起测设距离值△x B1，即得车间角点1。

4．同法，从C 点测设点2，从D 测设点3，从A 点测设点4。

5．检查车间的四个角是否等于90°,各边长度是否等于设计长度，若误差在允许范围内，即认为放样合格。

（二）极坐标法本法系根据已知水平角度和水平距离测设点位。

测设前须根据施工控制点（例如导线点）及测设点的坐标，按坐标反算公式求出ij 方向的坐标方位角αij 和水平距离D ij 再根据坐标方位角求出水平角。

如图10-22，水平角β=αAP -αAB ,水平距离为D AP 。

求出放样数据β、D 后，即可安置经纬仪于控制点A ，测设β角，以定出AP 方向。

在AP 方向上，从A 点起用钢尺测设水平距离D AP 定出P 点的位置。

设计建筑物上各点测设之后，应按设计建筑物的形状、尺寸检核角度和长度误差，若在允许范围内，才认为放样合格。

（三）角度交会法该法是在两个已知点上设站，以两个已知得水平角度测设放样点位的方法，适应于许多场合。

但必须有第三个方向进行检核，以免放样发生错误。

全站仪极坐标法点位放样

全站仪极坐标法点位放样一、实验目的和要求（1)能根据放样点坐标数据，计算出用极坐标法放样元素(2）掌握使用极坐标法进行点位放样的基本方法(3）放样完毕后，都必须对所放样点位进行认真的校核二、实验仪器全站仪1台、棱镜及棱镜杆1根，测钎1根,木桩10个、计算器I个、记录板I块，铅笔1只三、测量资料收集与放样方案制定(1）测量放样前.应从合法、有效的途径获取施工区已有的平面和高程控制成果资料(2）应根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，从而确定是否全部或部分对控制点进行检测（3)如已有控制点不能满足精度要求应重新布设控制;如已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密（4）应根据规范规定和设计的精度要求，并结合人员及仪器设备情况制定测量放样方案。

其内容应包括控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备且等四、放样前准备工作（1）阅读设计图纸（2)选定测量放样方法并计算放样数据、绘制放样草图（3)准备仪器和工具，使用的仪器必须在有效的检定周期内.给仪器充电，检查仪器常规设置如单位、坐标方式、补偿方式、梭镜类型、梭镜常数、湿度、气压等（4)提前将控制点(包括拟用的测站点、检查点)和放样点的坐标数据输人仪器内存，并检查五、放样步骤(1)在控制点上架设全站仪并对其进行对中整平，初始化后应检查仪器设置，如湿度、气压、棱镜常数等。

输入(或调入）测站点的三维坐标，量取并输入仪器高，输入(调入)后视点坐标,照准后视点进行后视定向.如果后视点上有梭镜,输入棱镜高时.可以马上测定后视点的坐标和高程并与已知数据检核(2)瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖梭镜或尺子。

检查仪器的视线高。

利用仪器自身计算功能进行计算时，记录员也应进行相应计算，以检核输入数据的正确性（3)记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角(4）观测员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测It平距O（5）计算实测距离D与放样距离D，的差位：GD—D—D’,指挥司镜员在视线上前进或后退△D（6）重复过程（5),直到△D小于放样限差 (非坚硬地面此时可以打桩)（7)检查仪器的方位角值，梭镜气泡严格居中(必要时架设三脚架),再侧It一次.若△D小于限差要求，则可精确标定点位，在桩上打入一铁钉(8）测量并记录现场放样点的坐标和高程，与理论坐标比较检核。

全站仪的相关设置和功能

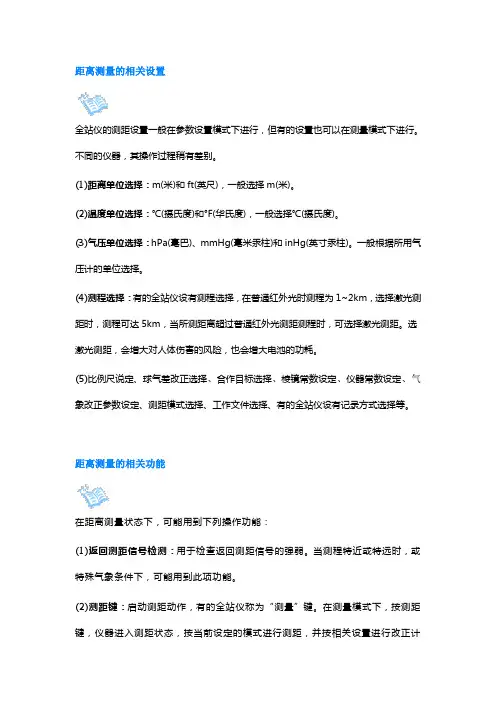

距离测量的相关设置全站仪的测距设置一般在参数设置模式下进行，但有的设置也可以在测量模式下进行。

不同的仪器，其操作过程稍有差别。

(1)距离单位选择：m(米)和ft(英尺)，一般选择m(米)。

(2)温度单位选择：℃(摄氏度)和°F(华氏度)，一般选择℃(摄氏度)。

(3)气压单位选择：hPa(毫巴)、mmHg(毫米汞柱)和inHg(英寸汞柱)。

一般根据所用气压计的单位选择。

(4)测程选择：有的全站仪设有测程选择，在普通红外光时测程为1~2km，选择激光测距时，测程可达5km，当所测距离超过普通红外光测距测程时，可选择激光测距。

选激光测距，会增大对人体伤害的风险，也会增大电池的功耗。

(5)比例尺说定、球气差改正选择、合作目标选择、棱镜常数设定、仪器常数设定、气象改正参数设定、测距模式选择、工作文件选择、有的全站仪设有记录方式选择等。

距离测量的相关功能在距离测量状态下，可能用到下列操作功能：(1)返回测距信号检测：用于检查返回测距信号的强弱。

当测程特近或特远时，或特殊气象条件下，可能用到此项功能。

(2)测距键：启动测距动作，有的全站仪称为“测量”键。

在测量模式下，按测距键，仪器进入测距状态，按当前设定的模式进行测距，并按相关设置进行改正计算，最后显示改正后的观测值，观测结果的显示有多种选择，可通过换页键切换查看。

距离观测值有三种显示形式：斜距(S、SD)、平距(H、HD)和高差(V、VD)。

注意，这里的高差是指三角高程中的初算高差，即以斜距(斜边)和平距(直角边)构成的直角三角形的另一个直角边，而不是测站点与目标点之间的真正高差。

(3)放样键：有的全站仪在距离测量状态下，可进行极坐标法放样。

按“放样”软键，进入极坐标放样状态，出现放样方向和放样距离的输入界面。

输入放样数据后，仪器显示当前方向与放样方向的差值；当照准棱镜进行测量后，还显示当前棱镜距离与放样距离的差值。

根据方向差值和距离差值，移动棱镜位置并进行测量，直至两项差值均为零即可。

工程测量 2

2、角度、距离、点位、铅垂线直接放样、归化放样都有哪些方法，误差源有哪些，放样点精度如何估计（重点）2.1直接法距离：钢尺法测设、经纬仪定线、测距仪法测设点位放样：极坐标法、全站仪法、距离交会法、角度交会法、直接放样法铅垂线放样：经纬仪+弯曲目镜法、光学铅垂仪法、激光铅垂仪法2..2归化法放样点位：距离交会归化法、角度交会归化法误差源、点位精度估计未整理、道路曲线含义，曲线要素的含义圆曲线：具有一定半径的圆弧；分单圆曲线、复曲线。

缓和曲线：曲率半径从无穷逐渐变到圆曲线半径R回头曲线：有时线路一次改变方向180度以上，设置回头曲线。

竖曲线：连接不同坡度曲线。

、圆曲线、缓和曲线偏角法、切线支距法放样元素计算，放样方法第八章工业设备的安装和检校测量、直伸型三角网、环形控制网、大地四边形环锁布网方式，特点直伸型三角网：由于控制点基本上位于一条直线上，三角形内角接近°和180°，故三角网的图形条件很差，但边角网的图形条件强。

环形控制网：测高环形三角网、大地四边形环锁大地四边形环锁：图形结构比较坚强，测量全部边不测角度，也是一种较好的布设方案。

但它的工作量大，需要具备四种不同长度的铟瓦尺。

2、了解天线测量的一些方法传统测量方法：机械测量法——样板法（旋转样板法和固定样板法）和数控机床法。

光学测量法——双五棱镜法、经纬仪钢带尺法和五棱镜带尺法等电学测量法射电全息法三坐标测量机3、三坐标测量机原理原理：将被测物置于三坐标测量机的测量空间，可获得被测物上各点的坐标位置，根据这些点的空间坐标值，经过数学运算，求出被测物体的几何尺寸、形状和位置4、精密定线方法外插定线；内插定线、短边方位传递误差源，如何控制仪器对中误差目标偏心误差望远镜调焦误差经纬仪垂直轴倾斜误差等。

控制未找到6、三维工业测量系统有哪些，掌握极坐标、摄影测量、经纬仪交会原理、误差源、误差控制工业测量系统：与“正交坐标系”测量机相对应另一类“非正交坐标系”测量系统。

全站仪坐标放样误差

全站仪坐标放样误差【篇一：全站仪坐标放样误差】全站仪在施工测量放样中的误差及其注意事项目前, 随着科学技术的发展, 全站仪已经相当普及而且不断向智能化方向发展, 全站仪以其高度自动化和准确快捷的定位功能在目前工程测量中广泛应用。

许多新技术运用到全站仪的制造和使用当中, 如无反射棱镜测距、目标自动识别与瞄准、动态目标自动跟踪、无线遥控、用户编程、联机控制等。

为了使全站仪在实际生产中更好地运用, 现结合工程测量理论, 对全站仪在施工测量放样中的误差及其注意事项进行探讨。

1 仪器精度的选择为了能够满足施工中测量精度, 应该严格按照有关规范和设计技术文件规定的测角和测距精度要求匹配的原则进行仪器选用: m /( ) ms/s 或 m / ms/s 式中 m 、 m 为相应等级控制网的测角中误差、方向中误差, ( ) ; ms 为测距中误差, m; s 为测距边长, m; 为常数, =206265 。

例如: 使用的测距仪标称精度为 (5mm+5 10-6s) , 平均测距长度 s 为按500m 计, 按照精度匹配原则有: m =ms/s =5p500000 206265=2 , 因此, 当使用的测距仪标称精度为 (5mm+5 10-6s) 时, 应选用测角精度为 2 级经纬仪。

2 全站仪在施工放样中坐标点的精度估算全站仪极坐标法放样点点位中误差 mp 由测距边边长 s(m) 、测距中误差ms(m) 、水平角中误差 m ( ) 和常数 =206265 共同构成, 其精度估算公式为: mp= . . (1) 而水平角中误差 m ( ) 包含了仪器整平对中误差、目标偏心误差、照准误差、仪器本身的测角精度以及外界的影响等。

由式(1) 可得 s2=[(m2p-m2s) 2]/m2 . . (2) 顾及 s2=(xi-xa) 2+(yi-ya) 2 因此(xi-xa) 2+(yi-ya) 2=(m2p-m2s) /(m / ) 2 (3) 式(3) 表明, 对一定的仪器设备, 采用相同的方法放样时, 误差相等的点分布在一个圆周上, 圆心为测站 a。

施工放样作业流程及方法

施工放样作业流程及方法一、施工放样的作业流程1、准备工作：熟悉施工图纸，掌握设计要求和规范规定，确定施工放样的方法和精度要求。

准备好测量仪器和工具，包括全站仪、水准仪、GPS、激光指向仪等。

2、测量定位：根据设计要求，确定施工放样的基点和基线，建立施工控制网。

对于大型工程，需要建立多个控制网，并进行相互校核。

3、测量放样：根据施工控制网，进行测量放样。

对于建筑物的轴线、标高、位置等参数，需要进行精确测量和记录。

对于桥梁、隧道等工程，需要进行地形测量和地质勘探。

4、现场校核：在施工放样后，需要对放样结果进行现场校核，以确保施工符合设计要求。

对于不符合设计要求的地方，需要进行调整和修正。

5、质量检测：在施工完成后，需要对施工成果进行质量检测。

对于不符合质量要求的部位，需要进行返工或修补。

6、资料整理：在施工完成后，需要对测量数据进行整理和分析，并编制测量报告和成果资料。

二、施工放样的方法1、直角坐标法：利用直角坐标系进行施工放样。

将已知点作为原点，建立直角坐标系，将设计图纸中的点位坐标转换为实际坐标，并进行测量放样。

2、极坐标法：利用极坐标系进行施工放样。

将已知点作为极点，建立极坐标系，将设计图纸中的点位坐标转换为极坐标，并进行测量放样。

3、方向交会法：利用两个已知方向进行交会，确定待测点的位置。

根据设计图纸中的点位坐标和已知方向，计算出待测点的方向距离和角度，并进行交会测量。

4、距离交会法：利用两个已知距离进行交会，确定待测点的位置。

根据设计图纸中的点位坐标和已知距离，计算出待测点的距离和角度，并进行交会测量。

5、高程交会法：利用两个已知高程进行交会，确定待测点的高程。

根据设计图纸中的点位坐标和高程，计算出待测点的高程差和方向角，并进行交会测量。

6、偏角法：利用偏角和距离进行施工放样。

根据设计图纸中的点位坐标和偏角大小，计算出待测点的方向距离和角度，并进行交会测量。

7、全站仪放样法：利用全站仪进行施工放样。

全站仪的坐标放样,那个坐标怎么计算出来的啊？

坐标要已知才能放样呀，如果要计算坐标，可以用CAsio4800编程计算，只要有公式就可以自己编入计算器运用，当然你可直接上网下载如果是公路的我整理的你可以参考CASIO4800程序组1、极坐标法放样Prog：FYLb1 0：A“X0”：B“Y0”：I=0：J=0：Pol（（C“XA”-A），（D“YA”-B）：J<0=>G“FW- OA”=J+360▲L“L0”=I▲Goto 1：≠> G“FW O-A”=J▲L“L0”=I▲Lb1 1：{EQ}：E“Xi”：Q“Yi”：Pol（（E-A），（Q-B））：J<0=>J=J+360：Goto 2：≠> Goto 2Lb1 2：F“FW-OB”=J▲L=I▲0=F-G：O<0=>O“BJ”=O+360▲Goto 3：≠> O “BJ” ▲Lb1 3：P=O-180▲Goto 1注：a、输入：（X0、Y0）、（XA、YA）——测站点坐标、后视点坐标Xi、Yi ——放样点坐标b、输出：FW-OA——测站至后视边方位角、L0——后视边长FW-OB——测站至放样点方位角、L——放样边长BJ——后视边置零，放样点顺时针拨角P——偏角（+为右偏、-为左偏）{本值用于计算路线偏角}2、公路竖曲线高程计算程序Prog:SQXLbl A:A“+（-）i1”:B“+（-）i2” W=（B-A）÷100：R：T=Abs（RW）÷2：L=T*2：E=T2÷（2R）：K“JD K+”：G“JD H”：C=K-T：D=K+T：Lbl 0：J“Ki+”：J<0=>Goto 1：≠> Goto 2△△Lb1 1：“Out QX1”：H=G-(K-J)A÷100▲Goto 5Lb1 2：J>D=>Goto 4 △W<0=>F=-1△W>0=>F=1△J>K=>Goto 3△H=G-（K-J）A÷100+F(J-C)2÷（2R）▲Goto 5△Lb1 3：H=G+（J-K）B÷100+F（D-J）2÷（2R）▲Goto 5△Lb1 4：“OUT QX2”：H=G+（J-K）B÷100▲Goto 5△Lb1 5：M“DHi”：H=H+M▲注：a、公式：L=|R(i2-i1)| 、T=L÷2、E=T2÷（2R）、h=l2÷(2R)b、功能：已知前后坡度%、竖曲线半径，计算各桩高程。

51点的平面位置放样

点的平面位置放样点的平面位置放样是根据已布设好的控制点与放样点间的角度（方向）、距离或相应的坐标关系而定出点的位置。

放样方法可根据所用的仪器设备、控制点的分布情况，放样场地地形条件及放样点精度要求等从以下几种方法中选择使用。

一、直角坐标法直角坐标法是建立在直角坐标原理基础上确定点位的一种方法。

当建筑场地已建立有相互垂直的主轴线或矩形方格网时，一般采用此法。

如9-6所示，O A、O B为互相垂直的方格网主轴线或建筑基线，a、b、c、d为放样建筑物轴线的交点，a b、a d轴线分别平行于O A、O B。

根据a、c的设计坐标（x a、y a），（x c、y c），即可以O A、O B轴线放样出a、b、c、d各点。

下面以放样a、b点为例，说明放样方法。

设O点已知坐标为（X0、Y0），从而求得△X o a=X a-X o，△Y o a=Y a-Y o。

经纬仪安置在O点，照准B点，沿此视线方向从O沿O B方向放样△Y o a定出m点。

安置经纬仪于m点，盘左照准O点，按顺时针方向放样90°，沿此视线方向放样出△X o a定a′点，同法以盘右位置定出a″点，取a′、a″中点即为所求a点。

经纬仪照准a点，沿此视线方向放样出a b距离定出b点即为所求，同此法放样d、c点。

二、极坐标法极坐标法是根据水平角和距离放样点的平面位置的一种方法。

在控制点与放样点间便于量距的情况下，采用此法较为适宜。

若采用测距仪或全站仪放样距离，则没有此项限制。

如9-7所示，A、B为已知控制点，设其坐标为（x A、y A），（x B、y B）。

P为放样点，其坐标为（x P、y P）。

根据已知点坐标和放样点坐标按坐标反算的方法求出放样角和放样边长，即：放样时，经纬仪安置在A点，后视B点，置度盘为零，按盘左盘右分中法放样β角，定出A P方向，沿此方向放样水平距离D A P，得P点。

定A P方向用方位角较为方便，即在后视B点时，使水平度盘读数恰好等于A B方位角αA B。

工程施工放样施工方法

工程施工放样是工程建设中的一项基础工作，其目的是将设计图纸上的建筑物、构筑物的平面位置和高程按照设计要求，以及一定的精度在实地标定出来，为施工提供依据。

本文将介绍几种常用的工程施工放样方法。

一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的各个控制点坐标，通过测量仪器测设到实地上的方法。

具体步骤如下：1. 在控制点上架设全站仪并对中整平，输入测站点的坐标，量取并输入仪器高，输入后视点坐标，照准后视点进行后视。

2. 瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。

3. 在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。

4. 在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。

5. 记录员转动仪器点和拟放样点坐标反算出测站点。

二、极坐标法极坐标法是利用点位之间的边长D和角度Q关系进行测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离和角度。

2. 根据测量得到的距离和角度，计算待放样点的坐标。

3. 在待放样点上设立标志，完成放样。

三、直接坐标法直接坐标法是根据点位设计坐标直接进行点位测设的方法。

具体步骤如下：1. 根据设计图纸，计算出待放样点的坐标。

2. 在实地上架设全站仪，照准待放样点，调整全站仪的坐标，使其与待放样点的坐标一致。

3. 在待放样点上设立标志，完成放样。

四、距离交会法距离交会法是利用点位之间的距离交会进行点位测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离。

2. 在待放样点上设立标志，并测量标志与已知点之间的距离。

3. 根据测量得到的距离，计算待放样点的坐标。

4. 在待放样点上设立标志，完成放样。

五、角度交会法角度交会法是利用点位之间的角度交会进行点位测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的角度。

全站仪极坐标法

全站仪极坐标法
全站仪是测量工程中使用最广泛的现代化测量仪器之一，被广泛应用于建筑、道路、铁路、桥梁、隧道等各种土木工程和测量工作。

全站仪的极坐标法是其主要的测量方法之一，也是一种在全站仪测量中非常重要、范围广泛、实用性强的方法。

极坐标法，顾名思义即将平面直角坐标系转化为极坐标系来进行测量。

在全站仪测量中，极坐标法主要实现以下功能：
1. 方位角测量
方位角是指从前方测站到后方测站的线与正北方向之间的夹角，它是计算各种测量数据的重要依据。

使用全站仪的极坐标法，可以直接测量方位角，并将其转换为角度值，精度可达到0.01度。

2. 观测点坐标测量
在测量工程中，观测点的坐标是非常重要的信息，通过全站仪的极坐标法，可以实时地记录和计算出每个观测点的极坐标坐标值，包括极径和方位角。

这种测量方法具有高精度、高效率、高精度和可靠性等优点，可以大大提高测量效率和精度。

3. 高度测量
高度测量是全站仪测量中的一个关键参数，对于坐标计算和数据处理非常重要。

在极坐标法中，高度测量可以通过观测点与仪器之间的仰角和距离值来进行，以实现高度值的测量和计算。

总的来说，全站仪的极坐标法是一种非常实用、精度高、操作简便的测量方法，可以广泛应用于建筑、道路、铁路、桥梁、隧道等土木工程和测量工作中。

同时，对于测量数据的处理和计算也有很大的帮助作用，可以大大提高数据的精度和可靠性。

因此，在测量工程和土木工程中，全站仪的极坐标法具有非常重要的指导意义，应用前景非常广阔。

施工放样的基本方法

650.00 m 620.00 m 30.00 m
Ⅳ
建筑物的宽度 xc xa
Ⅰ
测设a点的测设数据（Ⅰ点与a点的纵横坐标之差）：
yⅠa
xⅠa xa x 620.00 m 600.00 m 20.00 m yⅠa ya y 530.00 m 500.00 m 30.00 m
• 直角坐标法要求控制点的连线与待测设点之间的连线平行，当施工控制测量采用建筑基线或方格网等方法时采用此法 • 极坐标法利用测设水平角和距离来测设点的平面位置，当使用钢尺测设距离时，要事先进行场地平整，以便于量距
• 角度交会法只测设角度，不测设距离，所以当待测点远离控制点且不便量距时，可采用此法。
例：已知试计算测设数据β和DAP。
x A 348.758 m
458.000 m 433.570 m 解： y AP arctan AP arctan 370.000 m 348.758 m x AP 485934 AB AP 1034848 485934 544914
A
C
a.沿AC方向量20m得B ´点；
b.往返丈量AB´;
如DAB ´ =19.998m，DB ´ A=20.000m，D平均=19.999m
c.△D=D-D平均 ,向外改正1mm得B点
8
2、精确的钢尺测设法
用检定过的钢尺；使用经纬仪定线；根据已知水平距离D，经过△ll、 △lt和△lh后, 计算出实地测设长度D′(在钢尺上)。
A
hAB HA HB
大地水准面
13
B
例：欲在深基坑内设置一点 B，使其高程为H。地面附近有一水准点R，其高程为HR。

《工程测量学》第6章

由上式可见，测大角归化法的精度高于测小角归化法。
4、构网联测归化法放样
在高精度的施工放样中，控制点通常采用带有强制对中盘的观测墩。通过构网联测平差后，
将控制点归化到某一特定的方向或几个特定位置，便于架仪器直接放样 ;也可以将控制点与直
接放样点一起构网联测，经平差后，求得各直接放样点的归化量，再将放样点归化到设计位置。
建筑工程的轴线放样：轴线位置中误差 M 包含测量中误差m测和施工中误差m施例：
2 2 M m测 m施
1 1 按等影响原则有：m测 =m施 = M 2 2 2 测量中误差又包含施工控制点中误差m控和放样中误差m放
2 2 2 m测 =m控 +m放
1 可按可忽略不计原则得 m控 = m放 3 1 1 1 m控 = m测 = M= =0.112 10 2 5 4 5 1 m放 =3m控 =3 =0.335， m施 =0.354 4 5
限差确定一般方法： 1. 按建筑材料需要的精度高低排序为：
钢结构砼结构混凝土结构土石方工程
2. 按施工方法排序为：
预制件装配式现场浇灌式螺栓连接钢结构式电焊连接钢结构式
砼柱、砼梁、砼墙施工总误差允许为 10～30mm
高层建筑物倾斜要求为 1/1000～2000。
（3）轴线交会法
采用侧方交会原理得到被放样点的位置，一般用于不便于钢尺量距又缺乏电磁波测距仪的情况。
X0 X P 由C点计算 Y Y X cot C 1 1 P点的坐标 P X 1 X C X 0
X 0 X P 由D点计算 YP YD X 2 cot 2 P点的坐标 X 2 X D X 0

全站仪使用方法及坐标计算讲解

全站仪使用方法及坐标计算讲解大家都知道随着建筑工程和仪器设备的发展，全站仪现已替代了经纬仪广泛应用于建筑工程中。

为了更好的掌握测量放线知识，今天对全站仪的使用和坐标计算和大家相互交流学习一下。

在使用本仪器之前, 要把各种注意事项烂熟于心，务必检查并确认该仪器各项功能运行正常。

1、不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损坏仪器。

2、将仪器架设到脚架上在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

3、安装基座若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

4、使仪器免受震动当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

5、提仪器要点当提仪器时，请务必抓紧仪器的把手。

6、高温环境不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。

7、温度突变仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。

8、电池检查在作业前请确认电池中所剩容量9、取出电池建议当处于仪器开机状态时不要取下电池。

否则，所有存储的数据可能会丢。

故请仪器关机后取下和安装电池。

测量准备1、仪器安放（1）安放三脚架首先将三脚架三个架腿拉伸到合适位置上，紧固锁紧装置；（2）把仪器放在三脚架上小心地把仪器放在三脚架上，通过拧紧三脚架上的中心螺旋使仪器与三脚架联结紧固。

2、仪器整平（1）用圆水准器粗整平仪器相向转动两只脚螺旋使气泡移至垂直于两只脚螺旋连线的圆水准器线上。

转动另一只脚螺旋，使水泡居于圆水准器中心。

（2）用长水准器精确整平仪器松开水平止动手轮，转动仪器使长水准器与两只脚螺旋连线平行;相向转动脚螺旋，使水泡居于长水准器的中心;松开水平止动手轮，转动仪器90°;转动另一只脚螺旋，使水泡居于长水准器的中心;重复以上步骤，直至仪器转动任意位置时，水泡都能居于长水准器的中心。

工程施工放样方法

工程施工放样是工程建设中不可或缺的重要环节，它将设计图纸上的建筑物的平面位置和高程按照一定精度标定在实地，为施工提供依据。

本文主要介绍了几种常见的工程施工放样方法。

一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过全站仪的显示和计算功能，得出放样点的具体位置。

全站仪坐标法的优点是精度高、速度快，能大大提高施工效率。

二、极坐标法极坐标法是利用全站仪测量角度和距离，通过计算得出放样点的坐标。

该方法的优点是操作简单，但精度相对较低，适用于施工精度要求不是很高的工程。

三、直接坐标法直接坐标法是利用全站仪直接测量放样点的坐标，不需要进行复杂的计算。

该方法的优点是直观、简单，但需要精确的测量控制点坐标，对施工人员的要求较高。

四、GPS RTK法GPS RTK法是利用GPS信号进行实时差分定位，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过GPS接收机显示和计算功能，得出放样点的具体位置。

GPS RTK法的优点是精度高、速度快，不受地形地貌限制，但设备成本较高。

五、交会法交会法是利用全站仪测量两个已知控制点和放样点之间的角度和距离，通过计算得出放样点的具体位置。

该方法的优点是适用范围广，但精度相对较低，需要精确的控制点坐标。

六、数字放样法数字放样法是利用计算机和全站仪配合，将设计图纸上的建筑物信息输入计算机，通过计算机软件进行处理，生成放样数据，再通过全站仪进行实地放样。

该方法的优点是精度高、自动化程度高，但需要专业的计算机软件和设备。

综上所述，工程施工放样方法多种多样，施工人员应根据实际工程的需要，选择合适的放样方法。

同时，为了保证放样的精度，还需要对施工人员进行专业的培训，确保他们掌握正确的操作方法。

此外，施工过程中还要注意对放样设备的维护和检查，确保设备的精度和稳定性。

《工程测量》实验指导书：全站仪坐标放样

全站仪坐标放样（一）实验学时：2学时实验类型：验证实验要求：必做一、实验目的（一）掌握坐标反算。

（二）掌握极坐标法测设点位。

二、实验内容（一）全站仪对中、整平、建站。

（二）使用全站仪采用极坐标法测设点位。

三、实验原理、方法和手段（一）原理A，B为平面控制点，P为待测的点位，其坐标均为已知，用极坐标法测设P点。

以A 点位测站，用极坐标反算AB和AP的方位角αAB和αAP、水平角以及AP的水平距离D AP。

（二）方法、手段1.方法极坐标放样法。

2.手段利用全站仪根据坐标反算计算出两点坐标的放样数据—角度、距离进行放样。

教师现场指导、学生动手练习。

四、实验组织运行要求（一）实验要求1、以学生自主训练为主的开放模式组织教学。

以专业为对象，班级为单位分小组进行实验，由学院统一安排。

2、实验开始前，以小组为单位到测量实验室领取仪器和工具，并做好仪器使用登记工作。

领到仪器后，到指定实验地点集中，待实验指导教师作全面讲解后，方可开始实验。

3、对实验规定的各项内容，小组内每人均应轮流操作。

实验结束后，实验报告应独立完成。

4、实验应在规定时间内进行，不得无故缺席、迟到或早退；实验应在指定地点进行，不得擅自变更地点。

5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。

6、应认真听取教师的指导，实验的具体操作应按实验指导书的要求、步骤进行。

7、实验中出现仪器故障、工具损坏和丢失等情况时，必须及时向指导教师报告，不可随意自行处理。

8、实验结束时，应把观测记录交实验指导教师审阅，经教师认可后方可收拾和清理仪器、工具。

最后，将仪器、工具归还实验室。

（二）测量仪器借用规则测量仪器精密、贵重，对测量仪器的正确使用、精心爱护和科学保养，是测量工作人员必须具备的素质和应该掌握的技能，也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。

测量仪器、工具的借用必须遵守以下规则：1、每次实验前，以小组为单位。

全站仪极坐标法操作步骤

全站仪极坐标法操作步骤1. 什么是全站仪极坐标法？全站仪极坐标法是测量工程中一种常用的方法，它使用了极坐标系来描述控制点的位置。

极坐标系是一种二维坐标系统，其中坐标由极径和极角组成，常用于圆形和极向对称的问题中。

该方法的优点在于可以在不移动设备的情况下测量多个点的坐标，且可以在测量结束后对数据进行分析和处理。

2. 全站仪极坐标法的设备准备在进行全站仪极坐标法测量之前，需要对设备进行一些准备工作。

首先，应该对设备进行校准，以确保其精度和准确性。

其次，需要准备好必要的测量附件，如三脚架、反射棱镜、伸缩杆等。

最后，需要检查设备的电池电量是否充足，以确保设备在工作期间能够持续供电。

3. 设备的设置与测量操作在进行全站仪极坐标法的测量之前，需要进行一些设备设置和操作。

首先，应该将设备放置在测量区域中心的位置上，并且确保设备水平。

接下来，连接反射棱镜，并调整反射棱镜的位置，使其反射出的光线正好对准所需测量的点。

然后，将全站仪固定在三脚架上，通过观测器件对反射光进行测量，记录光线的方位角和俯仰角，并将这些数据存储在设备中。

测量的过程中需要根据实际情况调整伸缩杆的长度，以保证设备与反射棱镜之间的距离满足测量所需的精度要求。

4. 数据处理与分析完成全站仪极坐标法测量之后，我们需要对测得的数据进行处理和分析。

首先，需要将所有测量数据保存在计算机上，并使用专业的软件进行数据转换和校准。

其次，可以通过测量数据计算出物体的位置和方向，以便在后续的工作中进行分析和解决问题。

需要注意的是，在全站仪极坐标法测量过程中，不可避免会出现误差和偏差。

因此，在进行数据处理和分析时，需要校正这些误差和偏差，以确保所得到的结果更加准确和可靠。

5. 全站仪极坐标法应用全站仪极坐标法在现代工程测量中广泛应用，尤其在建筑、道路、桥梁等大型工程中。

除此之外，全站仪极坐标法还可用于地形地貌的测量和分析，农业生产中的土壤和作物测量等领域。

总结起来，全站仪极坐标法是一种非常重要的测量方法，适用于各种大型工程和地形地貌的测量任务。
