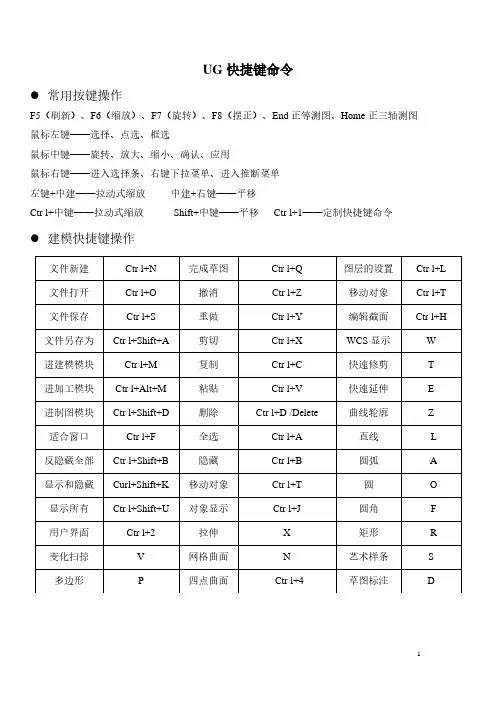

UG基本用法及常用快捷键-20140708模板

UG中有很多模块，模块的切换由下图中画圈的“起始”栏控制。

下拉起始栏，会出现多个选项，其中，“制图”和“建模”是设计者最常用的两个模块。

建模是3D制图模块，在这个模块下可以进行3D状态的绘图；制图是二维制图模式，对3D图纸进行投影并标注相关尺寸定义，得到二维图纸。

制图与建模的切换，通常使用快捷键控制；其中，建模模式由键盘M控制，制图模式由Ctrl+Shift+D控制。

装配与非装配模式装配模式是UG非常重要的模式，在装配模式下，UG中的各个部件可以进行相对的装配位置移动，非常方便。

由快捷键A控制是否处于装配模式。

下图为装配模式的工具条。

其中第二个为添加现有组件，即在图纸中添加UG文件，与图纸中的部件形成装配关系。

第三个为创建新的组件，即将图纸中的部件创建为新的UG装配组件。

第四个为创建新父体，即创建一个新的组件，成为原图纸中的最高装配。

第五个为组件阵列，一般不适用。

第六个为配对组件，即使用一一配对的关系，将两个组件按照装配关系约束到一起。

第七个为重定位组件，即对装配组件重新定位（与配对的区别为没有约束，可以随意移动）。

倒数第二个为WAVE几何链接器，即将装配中的实体link到当前装配下，从而进行编辑。

其余的工具使用频次极少，故不介绍。

WAVE几何链接器的激活状态如下图。

UG中的基本菜单如上图所示。

各个公司可能会针对UG开发出各具特色的工具，在这里不做赘述。

1、文件（快捷键Alt+F）文件菜单下拉后如图所示，UG需要新建部件或打开一个部件后才可以进行编辑。

除此之外常用的工具有“绘图”“导入”“导出”和“实用工具”。

其中，绘图是针对二维图进行图纸绘制，绘制出的图纸可以进行打印。

“导入”和“导出”是对应的两个工具，常用的为导入或导出部件，即将外部部件导入打开中的UG部件，或将打开中的UG部件导出至单独或已有部件中，这个过程中坐标轴按当前坐标。

“实用工具”最常使用的是部件清理，部件编辑过程中有时会产生有害的过程数据，导致部件无法转换数据，此时需要使用部件清理，清理完后可以进行数据转换。

2、编辑（快捷键Alt+E，下述依此不再详述。

）编辑菜单中常用的为“复制（粘贴）特征（快捷键选中需要复制的项目后Ctrl+C，Ctrl+V）”，“隐藏”“变换”“对象显示”“曲线”和“特征”。

I 隐藏隐藏下有多个工具，最常用的为隐藏、反向隐藏全部和显示部件中所有，隐藏的意义为将当前部件不使用的部分移动至背侧，以方便编辑或查看当前部件，反向隐藏即查看已隐藏部件，将当前部件移至背侧，显示部件中所有即将所有部件当前显示。

快捷键分别为Ctrl+B，Ctrl+Shift+B和Ctrl+Shift+U。

II 变换变换是将非装配部件进行移动和变换，快捷键为Ctrl+T。

点击变换工具并点选需要进行变换的部件后，会弹出如图所示的工具框。

常用的为“平移”、“绕点旋转”“用直线作镜像”、“绕直线旋转”、“通过一平面镜像”。

其中平移是将选中部件从一处平移至另一处，可以通过点到点移动或直接通过坐标轴尺寸移动；旋转是将选中部件绕点或直线进行旋转；镜像是将选中部件按直线或平面对称。

具体操作步骤不详述。

III 对象显示对象显示的快捷键为Ctrl+J，是对部件进行图层、颜色、线型、透明度等编辑。

具体情况不详述。

IV 曲线UG中针对曲线的编辑有多个工具条，其中此处的曲线工具是对已有曲线进行编辑。

各个工具的使用意义及用法从名称上可以看出来的不再详述。

其中拉伸和曲线长度都是编辑曲线的长度的，拉伸是采用坐标轴数值控制曲线的拉伸长度，而曲线长度直接通过手动拉伸曲线。

光顺样条是对无法进行拉伸片体（后序会讲到）的曲线进行光顺，消除缺陷部分的工具。

V 特征特征中常用的只有“编辑参数”、“使用回滚编辑”和“移除参数”三个工具。

其中编辑和使用回滚编辑可以直接右键选取带参数的部件点选，带参数的部件可以通过这个方式调整参数从而达到最佳方案。

移除参数是将选中部件的参数移除，移除后不可使用编辑参数和回滚编辑进行调整，只能通过其他方式调整。

但移除参数可以极大的减小数据量，从而减轻电脑的使用压力，因此推荐编辑过程中能经常对部件参数进行清理。

3、视图视图中的大部分操作都可以在UG文件的空白处点击鼠标右键操作。

此外的重要工具有“操作-剖面切换/剖面”和“方位”。

I 剖面切换/剖面剖面是UG中的一项重要操作，用于检查UG部件中的可能缺陷部位。

剖面的快捷键为Ctrl+H，点选后会出现框住部件的长方体和一个坐标轴，可以通过点选长方体的某个面并拖动坐标轴从而移动剖面位置，以达到检查部件中间部位的目的。

剖面完成后，可以点选剖面切换以取消剖面。

II 方位方位为UG中控制坐标轴的工具，可以通过该工具建立和更改坐标轴。

其中，前五个都是建立坐标系的工具，通过不同的约束建立新的坐标系。

倒数第三个为ACS，即绝对坐标系，点选出现绝对坐标系。

最后一个为坐标系到坐标系，点选之后选择一处坐标，即可将UG部件坐标系进行更改。

4、插入插入菜单是UG使用中最常需要用到的部分，其中包含的工具条非常之多，以下一一列举。

I 基准/点基准/点中常用的为基准平面，意义在于构造一个平面作为基准。

其具体构造面的方式不一一赘述，通过图表可以较为清晰的看懂。

II 曲线插入中的曲线主要为曲线制作及编辑。

其中直线和圆弧/圆为依据约束进行直线和圆弧/圆的设计，设计的直线和圆弧/圆带有参数，可以进行二次编辑。

直线和圆弧下拉的菜单中的工具为通过其他约束设计直线与圆弧，详情如右图所示。

基本区县中的工具与编辑菜单下的曲线大体相同，不做赘述。

样条是根据点拟合而获得非圆弧的曲线。

文本为在UG中输入文字，通常用于模具铸字或注释，可以设置字体大小及位置。

其他工具用得很少，故不介绍。

III 来自曲线集的曲线这个工具是曲线类非常常用的工具。

偏置曲线是将选中的曲线按参数偏置，桥接为两条不相连的曲线间构造一条与两线相切的样条，合并为将多条曲线合并为一条曲线，投影为将曲线投影至某个面上。

可以根据不同需要选择这些工具。

未介绍的工具在日常使用中频次不高，不做赘述。

IV 来自实体集的曲线该工具中求交偶尔会用到，两面相交需要找出其中的交线时会用到该工具。

V 设计特征设计特征下最常使用的工具有拉伸、长方体、圆柱体和孔，其他的使用不多。

拉伸是通过曲线或实体的边拉伸出片体和实体，是UG中构造出三维实体最重要的方式。

长方体和圆柱体是直接通过设置参数构出相应实体。

孔为在实体上打孔，设置参数后选择平面并确定距边值，从而在实体上打孔，孔有光孔、沉头孔及埋头孔，分别对应螺钉的不同安装方式。

VI 关联复制关联复制是复制出与原有部件相关联的特征。

WAVE几何链接器前面已经说过。

抽取与WAVE几何链接器的区别在于抽取是链接非装配的实体上的特征，而WAVE几何链接器是抽取装配上的特征。

VII 联合体联合体中常用的有求和、求差、求交和缝合。

求和、求差、求交都是针对实体而言的，由多个实体互相之间进行相对应的操作。

缝合只针对片体操作，片体为平面体，同时具有面和体的双重特征，缝合可以将多个片体整合为一个片体，但是需要注意片体之间缝隙不能太大也不可相交，否则会无法缝合。

VIII 裁剪裁剪下的工具除了分割面和修剪体，其他的都非常重要。

合并面通常是在替换面（见XI 直接建模）后，当两个面之间有边界时使用，一般替换面后紧跟着合并面，新的面会光顺。

分割体是通过点、线、面的约束，将片体或实体分割成多个体。

修剪的片体是对片体进行修剪，沿着某条曲线分割片体，点选保留一侧，另一侧片体被剪除。

修剪与延伸是对片体的边界进行延伸，以扩大片体的范围。

IX 偏置/比例偏置/比例下方常用的只有大致偏置和偏置面两个。

大致偏置是对片体进行偏置，由于公差放量较大，因此偏置出的是一个大致的片体。

偏置面是对一个面（实体或片体）进行偏置，偏置后的面与原面之间的距离即为偏置距离。

X 细节特征细节特征中，边倒圆和倒斜角是最常用的两个工具，这两个工具都是针对面的边使用的，不同的是一个是倒R角，另一个是倒斜角。

具体内容不做赘述。

XI 直接建模直接建模中的约束面有些人很喜欢使用，但我用得很少，而且对用法不是特别清晰，所以不详述，但是使用已有面约束新面比较方便，可以自己研究一下。

使用频率高的有替换面、移动区域和重新倒圆面。

当需要将两个面合并到同一个面上时，通常需要使用替换面，将目标面替换成工具面，再使用合并面将两个面合并。

这在通常情况下使用频率非常高。

移动区域是对单个实体上的单个或多个面进行变换，变换后的区域仍属于原实体。

在倒圆后如果消除了参数，又需要更改倒圆的R时，就需要使用重新倒圆面这个工具。

点选重新倒圆面，再点选需要更改的倒圆，重新定义R角即可。

5、格式格式菜单中，图层、WCS、引用集是最常用的几个工具。

图层是UG非常重要的一个特色，通过图层的控制，可以将各个部件分别移至共256个图层中，并通过图层的显示与隐藏来控制部件是否显示。

I 图层的设置图层的设置通过快捷键Ctrl+L控制，可以通过选择某个图层为可选来使之显示，或将某个图层选为不可见使之不显示。

通常选用最常用的层作为工作层，工作层内的部件一直可见，只能通过隐藏/反向隐藏控制是否可见。

不可见图层，即使通过反向隐藏也不可见。

II 移动至图层用于将部件移动至某图层。

通常不使用该工具，直接使用编辑显示即可更改部件的图层。

III WCSWCS与插入-方位的工具大体相同，除此之外，显示和保存是常用的工具，控制WCS的显示，可以在UG中选择坐标是否可见，快捷键为W。

保存则是将当前坐标保存，得到一个坐标系，坐标系可选。

通常在多坐标系切换时使用这个工具，以免重复构造坐标系。

IV 引用集引用集是将同一部件的各个特征分别作为单个的引用集，在装配中可以选择显示某个引用集，以控制该部件需要显示的部位。

6、工具工具菜单下的使用得比较少，常用的有工具-装配导航器中的折叠、展开、打包和解包。

此外，该菜单下的车辆设计自动化下的工具条可能有用。

7、装配装配下的工具条，在前面已经介绍了，不再赘述。

8、信息信息菜单下的对象和点比较常用，通常用于检查对象（包含点、面、体）的信息。

9、分析分析菜单下的距离到质量属性都是比较常用的工具，其中距离和角度不需要多说，距离的选项比较多，可以适应投影距离、屏幕距离、长度、半径等多种不同环境的测量。

偏差中的检查适用于测量不规格曲线或面之间的偏差，最小距离、最大距离、最小角度、最大角度等。

圆弧长与距离中的长度用处一致，不专门使用。

最小半径用于检查不规则面上的最小半径的位置及参数。

面属性用于查看对象面的面积及周长。

几何属性可以查看动态的点属性或面属性。

质量属性可以查看实体的大致质量和体积。

10、首选项首选项中的选择、可视化性能和3D输入设备是UG的初始设定，选择可以调整鼠标的光标十字线和拾取延时；可视化性能-大模型-固定帧速率取消后，UG部件的显示不会出现大方块的延迟；3D输入设备可以调整鼠标的灵敏度和旋转平移缩放的控制。
