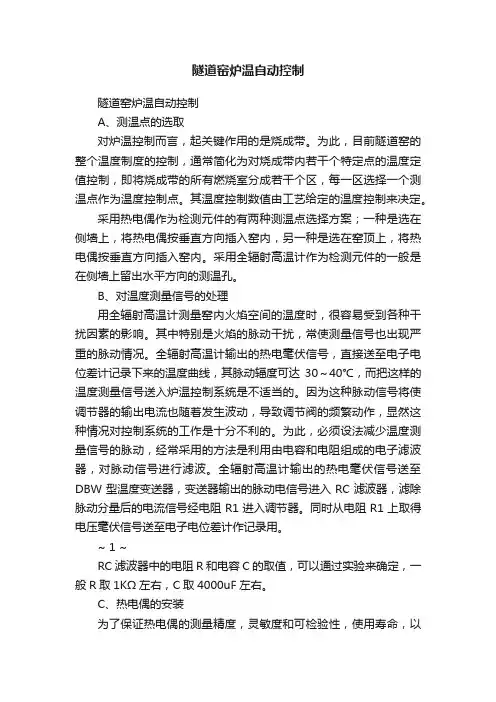

隧道窑炉温自动控制

隧道窑炉温自动控制

隧道窑炉温自动控制隧道窑炉温自动控制A、测温点的选取对炉温控制而言,起关键作用的是烧成带。

为此,目前隧道窑的整个温度制度的控制,通常简化为对烧成带内若干个特定点的温度定值控制,即将烧成带的所有燃烧室分成若干个区,每一区选择一个测温点作为温度控制点。

其温度控制数值由工艺给定的温度控制来决定。

采用热电偶作为检测元件的有两种测温点选择方案;一种是选在侧墙上,将热电偶按垂直方向插入窑内,另一种是选在窑顶上,将热电偶按垂直方向插入窑内。

采用全辐射高温计作为检测元件的一般是在侧墙上留出水平方向的测温孔。

B、对温度测量信号的处理用全辐射高温计测量窑内火焰空间的温度时,很容易受到各种干扰因素的影响。

其中特别是火焰的脉动干扰,常使测量信号也出现严重的脉动情况。

全辐射高温计输出的热电毫伏信号,直接送至电子电位差计记录下来的温度曲线,其脉动辐度可达30~40℃,而把这样的温度测量信号送入炉温控制系统是不适当的。

因为这种脉动信号将使调节器的输出电流也随着发生波动,导致调节阀的频繁动作,显然这种情况对控制系统的工作是十分不利的。

为此,必须设法减少温度测量信号的脉动,经常采用的方法是利用由电容和电阻组成的电子滤波器,对脉动信号进行滤波。

全辐射高温计输出的热电毫伏信号送至DBW型温度变送器,变送器输出的脉动电信号进入RC滤波器,滤除脉动分量后的电流信号经电阻R1进入调节器。

同时从电阻R1上取得电压毫伏信号送至电子电位差计作记录用。

~ 1 ~RC滤波器中的电阻R和电容C的取值,可以通过实验来确定,一般R取1KΩ左右,C取4000uF左右。

C、热电偶的安装为了保证热电偶的测量精度,灵敏度和可检验性,使用寿命,以及安装和维护的方便,必须注意热电偶在窑炉上的安装基本方法和特点。

①窑炉碹顶上安装热电偶测量燃烧式工业窑炉火焰空间温度时,一般采用窑炉碹顶上安装热电偶,在碹顶测量点耐火砖预留孔内,插入WRR型或WRP型热电偶,并用耐火泥填塞孔隙,防止窜火,这是最简单的安装方法。

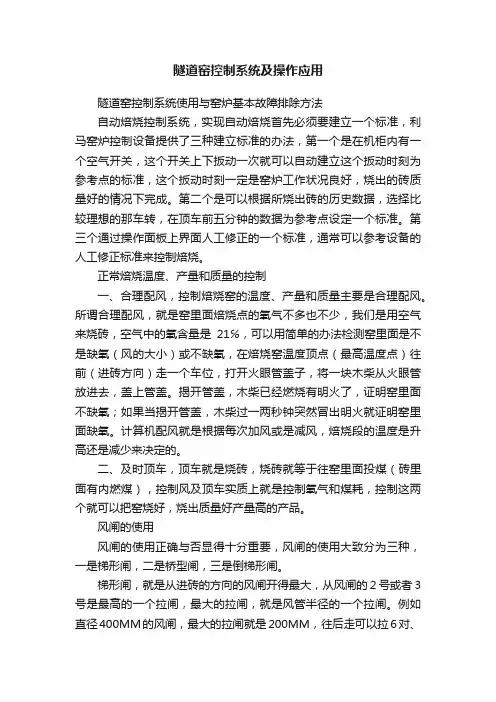

隧道窑控制系统及操作应用

隧道窑控制系统及操作应用

隧道窑控制系统及操作应用隧道窑控制系统使用与窑炉基本故障排除方法自动焙烧控制系统,实现自动焙烧首先必须要建立一个标准,利马窑炉控制设备提供了三种建立标准的办法,第一个是在机柜内有一个空气开关,这个开关上下扳动一次就可以自动建立这个扳动时刻为参考点的标准,这个扳动时刻一定是窑炉工作状况良好,烧出的砖质量好的情况下完成。

第二个是可以根据所烧出砖的历史数据,选择比较理想的那车转,在顶车前五分钟的数据为参考点设定一个标准。

第三个通过操作面板上界面人工修正的一个标准,通常可以参考设备的人工修正标准来控制焙烧。

正常焙烧温度、产量和质量的控制一、合理配风,控制焙烧窑的温度、产量和质量主要是合理配风。

所谓合理配风,就是窑里面焙烧点的氧气不多也不少,我们是用空气来烧砖,空气中的氧含量是21℅,可以用简单的办法检测窑里面是不是缺氧(风的大小)或不缺氧,在焙烧窑温度顶点(最高温度点)往前(进砖方向)走一个车位,打开火眼管盖子,将一块木柴从火眼管放进去,盖上管盖。

揭开管盖,木柴已经燃烧有明火了,证明窑里面不缺氧;如果当揭开管盖,木柴过一两秒钟突然冒出明火就证明窑里面缺氧。

计算机配风就是根据每次加风或是减风,焙烧段的温度是升高还是减少来决定的。

二、及时顶车,顶车就是烧砖,烧砖就等于往窑里面投煤(砖里面有内燃煤),控制风及顶车实质上就是控制氧气和煤耗,控制这两个就可以把窑烧好,烧出质量好产量高的产品。

风闸的使用风闸的使用正确与否显得十分重要,风闸的使用大致分为三种,一是梯形闸,二是桥型闸,三是倒梯形闸。

梯形闸,就是从进砖的方向的风闸开得最大,从风闸的2号或者3号是最高的一个拉闸,最大的拉闸,就是风管半径的一个拉闸。

例如直径400MM的风闸,最大的拉闸就是200MM,往后走可以拉6对、8、9对闸,并逐步减小。

拉梯形闸,要求砖坯要干,砖坯进窑就加温,出高产量。

桥型闸,2、3车位是最低的,8、9车位也是最低的,中间是最大的,也就是风闸呈中间大两头小分布格局。

烘焙隧道炉的技术指标

烘焙隧道炉的技术指标

烘焙隧道炉的技术指标隧道炉是一种常用于烘焙行业的热处理设备,可以用于烘焙面包、饼干、蛋糕等食品。

隧道炉的技术指标涉及到炉体结构、燃烧系统、温度控制、传热效率等方面。

以下将详细介绍隧道炉的技术指标。

1.炉体结构隧道炉的炉体通常由炉体壳、热风循环系统、进出料系统、温度控制系统等组成。

炉体壳一般采用不锈钢或者碳钢板制成,具有良好的耐腐蚀性和耐高温性。

炉体壳的外壳通常还具有隔热层,可以减少能量的损失。

热风循环系统可以保持炉内温度均匀。

进出料系统可以实现连续烘焙,提高生产效率。

温度控制系统可以精确控制炉内温度,确保烘焙品质。

2.燃烧系统隧道炉的燃烧系统主要由燃料供给系统和燃烧装置组成。

燃料供给系统可以提供足够的燃料供应,保持燃烧的稳定性。

常见的燃料有液化石油气、天然气和柴油等。

燃烧装置通常采用引风机、燃烧器和风炉等组成,可以实现高效的燃烧和热能利用。

燃烧系统还应该具备安全可靠的特性,避免火灾事故的发生。

3.温度控制在烘焙过程中,温度的控制对于产品的质量至关重要。

隧道炉的温度控制系统应该能够实时监测炉内温度,并通过调节燃烧系统的工作状态来控制温度的变化。

温度控制系统通常包括温度传感器、温度调节器和控制器等,可以精确控制炉内温度的稳定性和均匀性。

此外,温度控制系统还应具备报警功能,及时发出警示信息,确保操作人员的安全。

4.传热效率隧道炉的传热效率是评价其性能的重要指标之一。

传热效率高意味着更高的能源利用率和更低的热能损失。

隧道炉的传热效率主要受到炉体结构和热风循环系统的影响。

炉体结构应具有良好的隔热性能,减少热量的散失。

热风循环系统可以保持炉内温度均匀,提高传热效率。

另外,隧道炉还可以通过预热空气等措施来提高传热效率,降低能源消耗。

综上所述,隧道炉的技术指标涉及到炉体结构、燃烧系统、温度控制和传热效率等方面。

这些指标的合理设计和优化可以提高隧道炉的性能和效率,提高产品的质量,并节约能源消耗。

烘焙行业中应该根据产品的特性和生产需求选择适合的隧道炉,以达到理想的烘焙效果。

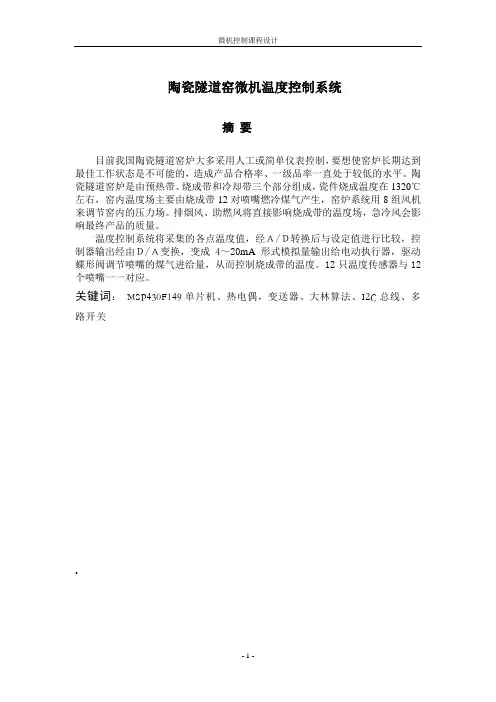

太原理工课程设计 陶瓷隧道窑微机温度控制系统
