第一节ZZY型自力式压力调节阀1．前言ZY型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。
具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
能在无电、无气的场合使用，附设冷凝器，可在350℃蒸汽下连续工作。
2．原理：2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。
介质由阀前流入阀体，经阀芯、阀座节流后输出。
另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。
达到减压、稳压之目的。
如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。
同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。
（例图一）启到减压稳压作用2．1用于控制阀前压力的调压阀，阀的作用方式为压开型。
介质由阀前流入阀体，同时经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，压缩弹簧，使阀芯随之发生相应的位移，达到泄压、稳压之目的。
如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。
同理，如阀前压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。
（图二）启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭，超过压力设定点时打开启到安全作用，但又于安全阀有所区别，安全阀是超过压力设定点阀门全开，而自力式压开型是随着压力的升高开度相应增大。

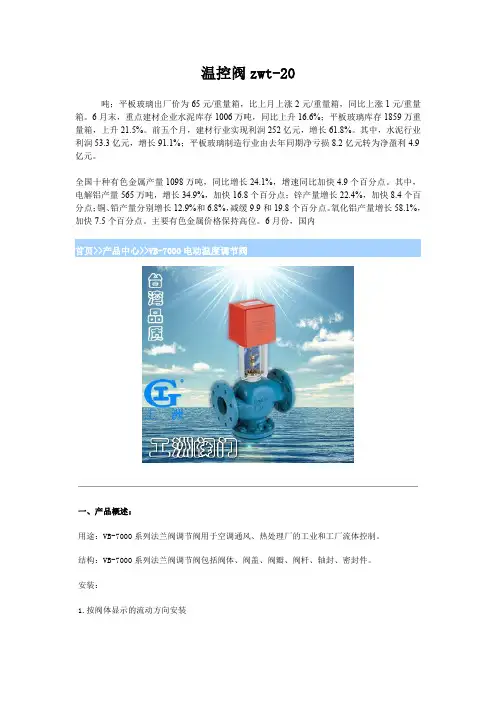

温控阀zwt-20
温控阀zwt-20吨；平板玻璃出厂价为65元/重量箱，比上月上涨2元/重量箱，同比上涨1元/重量箱。
6月末，重点建材企业水泥库存1006万吨，同比上升16.6%；平板玻璃库存1859万重量箱，上升21.5%。
前五个月，建材行业实现利润252亿元，增长61.8%。
其中，水泥行业利润53.3亿元，增长91.1%；平板玻璃制造行业由去年同期净亏损8.2亿元转为净盈利4.9亿元。
全国十种有色金属产量1098万吨，同比增长24.1%，增速同比加快4.9个百分点。
其中，电解铝产量565万吨，增长34.9%，加快16.8个百分点；锌产量增长22.4%，加快8.4个百分点；铜、铅产量分别增长12.9%和6.8%，减缓9.9和19.8个百分点。
氧化铝产量增长58.1%，加快7.5个百分点。
主要有色金属价格保持高位。
6月份，国内电动温度调节阀一、产品概述：用途：VB-7000系列法兰阀调节阀用于空调通风、热处理厂的工业和工厂流体控制。
结构：VB-7000系列法兰阀调节阀包括阀体、阀盖、阀瓣、阀杆、轴封、密封件。
安装：1.按阀体显示的流动方向安装2.安装阀前应保证管道清洁、没有焊接时留下的氧化物。
3.管道与阀体相连接时必须完全吻合。
并不受振动。
4.用高温流体（如蒸汽、过热的水、透热液体）作业的工厂，安装时应使用伸缩接头，以避免管道膨胀挤压阀体。
5.驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。
6.需留出足够的空间以便日常维护时，从阀体上拆卸驱动器。
7.阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力喷射或滴漏处。
二、外形尺寸：三、阀门的型号及尺寸：型号规格DN（mm）主要尺寸（mm）行程(mm)执行程△Pmax关闭压差二通三通L H H1D K C n-d(KPa) VB7200-50VB7300-505023450145165125204-1845500500 VB7200-65VB7300-6565290468150185145204-1845400400 VB7200-80VB7300-8080310475185200160208-1845300300 VB7200-100VB7300-100100350475205220180228-1845300300 VB7200-125VB7300-125125400504230250210228-1845200200VB7200-150VB7300-150150410532280285240248-2245100100 VB7200-200VB7300-2002005205502803402953012-2245100100订货须知：一、①VB-7000电动温度调节阀产品名称与型号②VB-7000电动温度调节阀口径③VB-7000电动温度调节阀是否带附件二、若已经由设计单位选定公司的VB-7000电动温度调节阀型号，请按VB-7000电动温度调节阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：电动二通阀VB-3000系列螺纹电动阀自力式电控温度调节阀一、产品[自力式电控温度调节阀]的详细资料：产品型号：ZZWPE产品名称：自力式电控温度调节阀产品特点：自力式电控温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工食品、轻纺、宾馆与饭店等部门的热水供应。
电子式电动调节阀
电子式电动调节阀产品名称：电子式电动套筒调节阀产品特点：ZDSM系列直行程电动套筒调节阀，由套筒阀配用德国进口PS系列电动执行机构组成。
电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。
二、阀体：形式：直通套筒铸造阀公称通径：25－300mm公称压力：PM1.64.06.4MPa连接形式：法兰式按JB78－59JB79－59材料：HT200ZG230—450ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti三、上阀盖：常温型：-20℃－+200℃散热型：-40℃－+450℃压盖形式：螺栓压紧式填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管四、阀内组织：阀芯形式：上导向单座套筒或双座套筒柱塞型阀芯流量特性：等百分比特性，线性特性和快开特性材料：1Cr18Ni9Ti0Cr18Ni12Mo2Ti五、执行机构：类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
六、ZDSM型电动套筒调节阀规格参数表：七、安装尺寸：八、型号编制说明：订货须知：一、①电子式电动调节阀产品名称与型号②电子式电动调节阀口径③电子式电动调节阀是否带附件二、若已经由设计单位选定公司的电子式电动调节阀型号，请按电子式电动调节阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：精小型电子式调节阀ZDSJ电子式角型调节阀ZAJQ型电动三通调节球阀ZAJV型调节球阀电动调节球阀ZAJW型电动调节蝶阀给水回转式调节阀调节阀系列价格供用户或设计院工程项目做预算产品型号压力通径DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200ZDLP电子式单座调节阀PN16PN16WCB30423253300240034502475360025503750270039753450570039 0063004200705064509750750012300900015750备注高温型另加铸钢：225不绣钢：450铸钢：300不锈钢：600铸钢：400不锈钢：1200产品型号压力口径DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200ZZWEP自力式温度调节阀PN16PN16WCB30424002925247533002850352533003675375043504200510048 00600054006750742593008775112501035016800备注高温型另加铸钢：250不绣钢：450铸钢：300不锈钢：600铸钢：600不锈钢：1200产品型号压力通径DN20ZDLM电子式套筒调节阀PN16PN16WCB30426253450备注高温型另加铸钢：225不锈钢：450DN25DN32DN40DN50DN65DN80DN100DN125DN150DN20027002850300032253975450049507350840099003600375039004500600066007500105001320016800手轮：900铸钢：300不锈钢：600铸钢：600不锈钢：1200手轮：1800产品型号压力口径DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200PN16WCB150016501 80019502100270033004200555072022400ZMAQ气动薄膜切断阀PN163042100225027003300397548005250615088501095015300备注高温型另加铸钢：225不绣钢：450铸钢：300不锈钢：600铸钢：600不锈钢：1200产品型号压力口径DN20DN25DN32DN40DN50ZMAQ/某气动三通合通调节阀(不含附件)PN16PN16WCB3041875217519502250202526252250277527003750备注高温型另加铸钢：225不锈钢：450手轮：600DN65DN80DN100DN125DN150DN20031503600420058506900870046505100600088501110014250铸钢:300不锈钢：600手轮：900铸钢300不锈钢：1200手轮：1200产品型号压力口径DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200ZSPO切断阀(不配件)PN16PN16WCB30416501950180022501950270021003150225036003000435 0330052503900630055508700675011250840014700备注高温型另加铸钢：225不绣钢：450铸钢：300不锈钢：600铸钢：600不锈钢：1200产品型号压力口径DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150备注高温型另加铸钢：225不锈钢：450铸钢300不锈钢：600铸钢300不锈钢：1200DN2001080016950产品型号压力口径DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200ZSPO切断阀(不配件)PN16PN16WCB30416501950180022501950270021003150225036003000435 0330052503900630055508700675011250840014700备注高温型另加铸钢：225不绣钢：450C铸钢：300不锈钢：600铸钢：600不锈钢：1200产品型号压力口径DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200ZDLP电子式单座调节阀PN16PN16WCB30421752775232529252400307527003300300039003600480042 0055504800630057009450690010800870014700备注高温型另加铸钢：225不绣钢：450铸钢：300不锈钢：600铸钢：600不锈钢：1200口径自立式流量平衡阀自互式流量平衡阀压差控制阀ZYC-161520253240506580100125150200250300350400ZLF-16铜270铜300铜34549552557064579599014851980292546506150780011700ZL47F-16铜300铜330铜37563066079510501425187523252700427572022250112501428024025528543548052560072090012751725232539004950727510950产品型号压力口径DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200ZZWEP自力式温度调节阀PN16PN16WCB30424002925247533002850352533003675375043504200510048 00600054006750742593008775112501035016800备注高温型另加铸钢：225不绣钢：450铸钢：300不锈钢：600铸钢：600不锈钢：1200型号15T40H-40420回转式调节阀T40H-64T40H-100202532405065801001251502002503004204805256157059001177.51522.51867.53277.537506750102006757202235129014701897.5225034504200540076501380018000产品型号压力口径DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200ZMAQ气动薄膜切断阀PN16PN16WCB30415002100165022501800270019503300210039752700480033 0052504200615055508850720010950840015300备注高温型另加铸钢：225不绣钢：450铸钢：300不锈钢：600铸钢：600不锈钢：1200型号1520253240电动调节阀T940H-16C25502550270028503000不锈钢调节阀T40W-16P6006757509001080多功能控制阀JLH42045050658010012515020025030035040033003600390040504350465054008700102001575019500124515751950240031504050555067570578094513202200255040505550口径1520253240506580100125150200250300350400450500手动调节阀大连式T40H-16C180210225292.533037548055570510501245187533755025660099001290 018000流量平衡阀KPF-16C1952252403003453904955707202265127519503450510066759975130501 9500数字销定平衡阀SP45F-16C铜75铜105铜1203754054355107058551275162022003675525072001125016500名称ZZWP自力式通径DN25DN32价格30003000温控阀DN40DN50DN65DN80DN100DN125DN150DN200DN250DN300DN400 300031503300345037504050450054006000900011700名称通径DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200型号口径DN20DN25DN3210/16某2853453604354956007959001320220019804275 16C/25420480525615705795109513202285252036607050405105405706908551005132022002580307544108400 645707057509301155124517401980312040355775 1005857207951035138015451875231038554575DN40T40HT6DN500HDN65给水回DN80转调节阀DN100DN125DN150DN200DN250一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
自力式压力调节阀-ZZYP自力式压力调节阀
产
品名称：
产 品型号：
ZZYP
产 品口径：
DN20-200
产 品压力：
0.6~10.0Mpa
产 品材质：
铸钢、不锈钢、合金钢等
生产标准：国家标准 GB、机
械标准 JB、化工标准 HG、美标
API、ANSI、德标 DIN、日本 JIS、
JPI、英标 BS 生产。阀体材质：铜、
产铸铁、铸钢、碳钢、WCB、WC6、
5
7 8 88
455
500
690
20
60 00 70 80
450
490
5
680
7 7 88
围
MPa
480～1000
445
600～1500
445
1000～2500
445
压 力 调 A节 范 围 MPa
15～140 120～300 280～1000
φ282
φ 600～2500
85
大约重量（Kg）
26
导压管接口螺纹
8700
11250
铸钢：600 不锈钢：1200
14700
产品
ZDLQ/X
型号 压力 口径 DN2 0 DN2 5 DN3 2 DN4 0 DN5 0 DN6 5 DN8 0 DN1 00
电子式三通调节阀
P.N1.6
PN16
WCB
304
备注
2700
3600
2925 3150
3750
高温型 另加
铸钢：225
3300 铸钢：225
不绣钢：450 3450
5 DN3 2 DN4 0 DN5 0 DN6 5 DN8 0 DN1 00 DN1 25 DN1 50 DN2 00
自立式调节阀
自力式调压阀简介一、概述我装置加热炉长明灯压力调节阀为“ZZYP（单座）-16B型直接作用自力式压力调节阀”，为膜片式阀后压力调节。
自力式压力调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定值，进行自动调节的节能型控制装置。
它集检查、控制、执行诸多功能于控制阀，自成一个独立的仪表控制系统。
该阀由低流阻单座（套筒）阀体，波纹管（套筒）平衡件及执行结构组成。
是符号国际标准的新一代阀门产品，其特点有。
1、无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境。
2、结构简单，维护工作量小。
3、设定点可调且范围宽，便于用户在设定范围内连续调整。
4、膜片式执行机构较气缸式机构检测精度高动作灵敏。
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
二、阀后控制原理自力式阀后压力控制（P），其初始阀芯的位置在开启状态。
当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P2经过管线输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时阀芯位置决定了阀的开度，从而控制阀后压力。
当阀后压力P2增加时，P2作用在膜片上的作用力也随之增加。
此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯关向阀座的位置，导致阀的开度减小，流阻变大，P2降低，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使P2降为设定值。
同理，当阀后压力P2降低时，动作方向与上述相反，这就是阀后压力调节的工作原理。
三、调节方法膜片部分固定部分弹簧部分手动旋塞阀体部分阀后压力(P)控制主要通过手动旋塞来调节，顺时针调节旋塞，弹簧压紧，阀门开启，P增加；逆时针调节旋塞，弹簧松弛，阀门关闭，P减小。
自力式调节阀是一种无需外来能源，依靠被测介质自身压力或温度或流量变化，按预先设定值，进行自动调节的控制装置，是一种节能型仪表。
它集控制、执行诸多功能于一身，自成１个独立的仪表控制系统。
集变送器、控制器及执行机构的功能于一体。
自力式压力调节阀分类原理特点、安装应用及注意事项

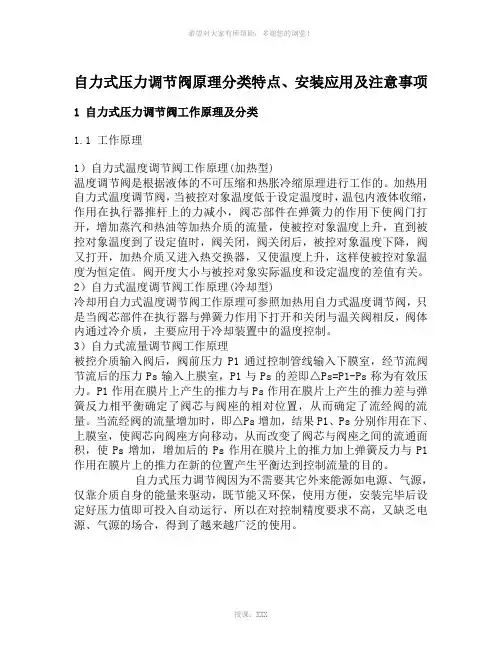

自力式压力调节阀原理分类特点、安装应用及注意事项1 自力式压力调节阀工作原理及分类1.1 工作原理1）自力式温度调节阀工作原理(加热型)温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。
加热用自力式温度调节阀，当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。
阀开度大小与被控对象实际温度和设定温度的差值有关。
2）自力式温度调节阀工作原理(冷却型)冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀，只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反，阀体内通过冷介质，主要应用于冷却装置中的温度控制。
3）自力式流量调节阀工作原理被控介质输入阀后，阀前压力P1通过控制管线输入下膜室，经节流阀节流后的压力Ps输入上膜室，P1与Ps的差即△Ps=P1-Ps称为有效压力。
P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。
当流经阀的流量增加时，即△Ps增加，结果P1、Ps分别作用在下、上膜室，使阀芯向阀座方向移动，从而改变了阀芯与阀座之间的流通面积，使Ps增加，增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。
自力式压力调节阀因为不需要其它外来能源如电源、气源，仅靠介质自身的能量来驱动，既节能又环保，使用方便，安装完毕后设定好压力值即可投入自动运行，所以在对控制精度要求不高，又缺乏电源、气源的场合，得到了越来越广泛的使用。
不过，这种阀门也需正确选型和正确安装、使用，才能保证投入运行后不出现什么问题。
选型方面就不用多说了，比如调节阀是用来控制阀前压力还是阀后压力，介质是常温还是高温，有无腐蚀性，最高工作压力等等，一定要事先搞清楚，我们主要谈谈安装使用方面的问题。
ZZYP型自力式压力调节阀解读
四、安装、使用与维护1、安装
阀在常温下（≤80℃）气体或低粘度液体介质中使用时，此时与通常的气动薄膜调节阀相同为直立安装在水平管道上，如图三所示。
a、ZZYP-16B型自力式压力调节阀
1、截止阀2、压力表3、过滤器4、自力式压力调节阀5、压力表
同理，如阀门开启度减小，直到阀前压力上升到设定值为止。
图一b、ZZYP-16K型自力式压力调节阀
1、进液接头2、排气管3、检测行机构4、进液管5、压盖螺杆6、冷凝器7、弹簧8、阀杆9、阀芯10、波纹管11、压力调节盘12、注液口螺钉13、取压管14、阀前接管15、阀座16、阀体
三、主要技术参数和性能指标、材料1、主要技术参数和性能指标
公称通径DN（mm）20 25 32 4050 65 80 100125150 200 250 300额定流量系数（KV）7 11 20 3048 75
120 190300
480 760 1100 1750额定行程（mm）8
10
14
20
25
40
50
60
70
公称压力PN（MPa）
1.6、4.0、6.4
故障现象
产生原因
排除方法
阀后压力不稳定随着阀前压力变动而变动
1、阀芯被异物卡住2、阀杆、推杆卡住3、进液管道堵塞1、重新拆装排除异物2、重新调整3、疏通
阀后压力降不下来，始终在需求值上方变动
1、设定弹簧刚度太大2、阀口径过大
3、阀前压力过高、减压比过大
1、更换弹簧2、更换较小口径
3、阀前压：阀后压超过10:1
流量特性快开调节精度（%）±5使用温度（℃ ≤350
ZZC、ZV型自力式压力调节阀
ZZC、ZZV型自力式压力调节阀一、产品[自力式差（微）压力调节阀]的详细资料：产品型号：ZZC、ZZV型产品名称：自力式差（微）压力调节阀产品特点：ZZC和ZZV50mm.WC至0.1MPa自力式差（微）压调节阀是一种不需要外加能源的执行器产品。
可用于公称压力PN0.1、PN10。
差（微）压均可分段调节。
从50mm.WC至0.1MPa。
其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。
用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。
当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。
二、特点：● 无需停止生产即可进行设定值的调整；● 无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠● 执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来● 阀体为四通形式，因而K、B型可通用一种阀体三、自力式差（微）压力调节阀主要技术参数和性能指标（表一）：额定行程（mm）20 2532 40 50 65 80 100公称压力PN（MPa）差压调节范围（KPa）ZZCP/ZZVP8 11 20 32 50 80 100 160 ZZCN5383额定行程（mm） 6 8 10 15 20公称压力PN（MPa）0.10 1.0差压调节范围（KPa）0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100介质温度（℃）≤80调节精度（%）≤10允许泄漏量（L/H）ZZCP/ZZVP10-4×阀额定容量（IV级）ZZCN5×10-3×阀额定容量（II级）四、自力式差（微）压力调节阀主要技术参数和性能指标（表二）单位:mm：公称通径(DN)2025 3240 5065 80100 A308394308 394 308 394394394H ZZCP/ZZVP376 465 365 445 445 490 490510 ZZCN536536570 590LZZCP/ZZVP150160 180 20 230 290 310350 ZZCN222 222 310350重量(kg)12 13 15 17 20 28 3843导压管螺纹接头M16×1.5五、自力式差（微）压力调节阀主要技术参数和性能指标法兰尽寸（表三）：公称通径(DN）20253240506580100D PN01PN10105115140150165185200220D1PN01PN1075 85 100 125145160180b PN01 PN1016182022n-ΦPN01 PN104-144-188-18fl×D2 PN01 PN102×56 3×563×763×843×99 3×118 3×1323×156六、型号编制：订货须知：一、①自力式差（微）压力调节阀产品名称与型号②自力式差（微）压力调节阀口径③自力式差（微）压力调节阀是否带附件二、若已经由设计单位选定公司的自力式差（微）压力调节阀型号，请按自力式差（微）压力调节阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：气动调节阀ZHYO罐底调节阀ZZYVP氮封阀ZMAS型高压单座角型调节阀Z673H型气动浆液阀气动隔膜衬氟调节阀气动调节球阀ZJHP精小型气动薄膜调节阀调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
自力式蒸汽调节阀操作说明
自力式蒸汽调节阀操作说明自力式蒸汽调节阀操作说明自力式压力调节阀是一种可以自动调节的阀门产品，在很多领域都有介绍，但是对于自力式压力调节阀的使用，可能很多朋友还不是很熟悉。
下面就为大家简单介绍其使用方法。
其实，不但是自力式压力调节阀，便是别的的自力式调节阀在使历时也必要细致保护和调养才行。
不外，这类阀门也需精确选型和精确安置、使用，才气包管投入运转后不呈现什么问题。
选型方面就不消多说了，好比调理阀是用来节制阀前压力仍是阀后压力，介质是常温仍是低温，有没有腐化性，最高事情压力等等，必定要事前搞明白，咱们重要谈谈安置使用方面的问题。
自力式蒸汽调节阀操作说明自力式压力调节阀由于不必要别的外来动力如电源、气源、仅靠介质本身的能量来驱动，即节能又环保，使用方面，安置终了后设定好压力值便可投入主动运转，所以在对节制精度请求不高，又缺少电源、气源的场所，获得了愈来愈遍及的使用。
用于蒸汽管道的自力式压力调节阀，安置时必需实行器和管道之间加一个冷凝灌，不能让蒸汽进入实行器膜头，并且，调理阀必需头朝下安置，冷凝灌要高于膜头，初度使用，必定要将冷凝灌和膜头中加满水。
因而可知，自力式压力调节阀在蒸汽管道上使历时，安置、保护方面必定要多加细致，为包管调理阀畸形运转，万万不能让讨论漏水，不能让冷凝灌缺水，要按期查抄，当令加水。
别的，蒸汽压力如果较高，最佳选用活塞式实行器，而不取薄膜式实行器，由于膜片一般能经受的压力不跨越0.4Mpa,过此固然使用，却要大大低落使用寿命。
自力式压力调节阀的使用方法有两种，分为在常温下使用气体或低粘度液体场合和蒸汽场合。
一、自力式蒸汽调节阀操作说明在常温下使用气体或低粘度液体场合时的操作：1. 缓慢打开前后截止阀。
2. 松开排气塞，直到气体或液体从执行机构溢出。
3、然后重新拧紧排气塞，调节阀工作。
通过调节压力调节板，就可以得到需要的压力值，所以要注意压力显示值仔细调节，不要转动阀杆，因为它很慢。
自控阀门
自控阀门目录ZL47F型自力式平衡阀ZL47F自力式平衡阀ZLF型自力式平衡阀ZYC型自力式压差控制阀ZZC、ZZV型自力式压力调节阀ZZC不锈钢自力式压力控制阀ZZWPE自力式电控温度调节阀ZZWP加热型自力温度调节阀ZZWP型自力式温度调节阀ZZYP自力式压力调节阀ZZY蒸汽型自力式压力控制阀电动型温度自力式调节阀-ZZWPE电动型温度自力式调节阀自力常开式减压阀-Y110自力常开式减压阀自力式减压阀-ZZYP自力式减压阀自力式压力调节阀-V230、V231自力式压力调节阀自力式压力调节阀-ZZYP自力式压力调节阀自力式压力调节阀-ZZY型自力式压力调节阀自力式压力调节阀ZZYP自力式压差控制阀-ZYC自力式压差控制阀自力式压差控制阀ZYC自力式差压调节阀-ZZV自力式差压调节阀自力式差压调节阀-ZZYW型自力式差压调节阀自力式带指挥器减压阀-ZZVYP自力式带指挥器减压阀自力式平衡阀-ZL47F自力式平衡阀自力式平衡阀自力式流量平衡阀-ZLF、ZL47F自力式流量平衡阀自力式流量控制平衡阀-ZL47F自力式流量控制平衡阀自力式温度调节阀-ZZWP自力式温度调节阀自力式电子温度调节阀自力式电控温度调节阀-ZZWPE型自力式电控温度调节阀自力式电控温度调节阀-ZZWPE自力式电控温度调节阀自力式自控流量调节阀ZL47F型自力式平衡阀一、产品[自力式平衡阀]的详细资料：产品型号：ZL47F-16型产品名称：自力式平衡阀产品特点：ZL47F-16型自力式平衡阀，主要是由一个自动调节阀瓣和手动调节阀瓣组成。
利用介质自身的压力变化为动力，自动调节各支管路流量的平衡，准确稳定流量，同时具有开度指示，锁定、关闭等功能。
适用于“供热、空调等非腐蚀性介质的流量控制。
运行前一次性调节，即可使系统流量自动恒定在要求的设定值。
二、主要技术参数：型号公称压力壳体试验压力使用介质介质温度ZL47F-16 1.6MPa 2.4MPa水、油等非腐蚀性液体0～100℃三、ZL47F型自力式平衡阀主要外型尺寸(法兰连接尺寸按GB4216)：公称通径(mm)尺寸(mm)L H1H2151101227020110122702511513774321601829140200191147502151971476523020515480275259181100290268211125315334227150350357260200430407303250520452367300635486430350670555495订货须知：一、①ZL47F型自力式平衡阀产品名称与型号②ZL47F型自力式平衡阀口径③ZL47F型自力式平衡阀是否带附件二、若已经由设计单位选定公司的ZL47F型自力式平衡阀型号，请按ZL47F型自力式平衡阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：ZLF型自力式平衡阀数字锁定平衡阀KPF型平衡阀流量平衡阀法兰式平衡阀截止式流量平衡阀丝口平衡阀WM105型动态流量平衡阀WM115型动态流量平衡阀ZL47F自力式平衡阀一、产品[自立式平衡阀]的详细资料：产品型号：ZL47F产品名称：自立式平衡阀产品特点：ZL47F型自立式平衡阀，主要是由一个自动调节阀瓣和手动调节阀瓣组成。
自力式温度调节阀ZZWP自力式温度调节阀
调节阀>>自力式调节阀>>自力式温度调节阀产品名称：自力式温度调节阀产品型号：ZZWP产品口径：DN20-150产品压力：1.6-6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息气体、蒸汽、低粘度液体PN10、16、GB9113-88凸式PN40凹式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
ZZVP自力式差压调节阀-重庆川仪
产品技术规格S P E C I F I C A T I O N S®ZZVP/N型自力式差压调节阀Self-operated Pressure Difference RegulatorZZVP/N型自力式差压调节阀，是一种依靠被调介质自身的压力变化进行自动调节的一种节能型调节阀。
它可应用于燃烧系统，发电机、空压机轴封系统，阀前P≤0.1Mpa、阀后＜10kpa，连续控制。
其特点是设备运行中可进行设定值调整；无填料，动作灵敏；能检测出微小的压力变化。
广泛应用于工业生产微压压力的自动控制中。
减压比大于100要用两级降压。
该系列分为ZZVP/N-16B常开（控制压力高于设定时阀闭合）和ZZYP/N-16K常闭（控制压力高于设定时阀开启）两种。
ZZVP/N self-operated pressure difference regulator is one kind of energy-saving control valve which it can adjust according to medium pressure.It is applicable for continuously controlling to burning system, generator and shaft seal system of air compressor(P1≤0.1Mpa, P2＜10kpa). It can set the value in running and feature no packing and adaptable. Inspect the slight variation. It is widely used in automatic control of micropressure in industry producing. Use the secondary pressure reduction when the reduction ratio is more than 100.This series has ZZVP/N-16B normally open type (valve close for control pressure more than set value) and ZZVP/N-16K normally close type (valve open for control pressure more than set value).标准规格STANDARD SPECIFICATION阀体BODY形式Type 流体压力平衡型阀芯Fluid pressure balanced type 公称通径Nominal size 20、25、40、50、65、80、100公称压力Pressure rating ANSI 150；PN16；JIS10K连接型式End connection 法兰式Flange type（JIS B2201-1984、JB/T79.1-94、ANSI B16.5-2009;HG20592-2009、HG20615-2009）阀内件材质Trim materials 阀内件处理Trim treatment 各种材质组合及适用温度·压力范围，请参见表1As to the operating pressure-temperature limitation for each material, see Table 1阀体及上阀盖Body & Bonnet SCPH2/WCB, SCS13A/CF8, SCS14A/CF8M各种材质的使用温度·压力范围，请参照表1As to the operating pressure-temperature limitation for each material, see Table 1填料Packing 无Non垫圈Gasket 无石棉橡胶板Non-asbestos rubber sheet类型Type 规格Specification薄膜式Diaphragm type膜片材质Diaphragm material 丁腈橡胶NBR用途Purpose 调节Adjust压力调节范围kPa 0.5～5.5，5～10，9～14，13～19，18～24，22～28，26～33，31～38，36～44，42～51，重庆川仪调节阀有限公司Chongqing Chuanyi Control Valve Co., Ltd., Pressure adjusting range 49～58，56～66，64～78，76～90，88～100使用温度Operating temp. -5～80℃标准涂层色Painting color 灰色性能PERFORMANCE额定Cv值Rated Cv value 见表2 See Table 2流量特性Flow characteristics 快开Quick opening压力调节范围Pressure adjusting range 见表3 See Table 3压力调节精度Pressure adjusting precision ±10%允许泄漏量Allowable leakage 小于额定容量的0.01% Less than 0.01% of rated capacity表1 阀体、阀内件材质组合及使用温度Table1 BODY/TRIM STANDARD MATERIAL COMBINATION AND OPERATING TEMPERATURE表1-1 阀体材质：碳钢Table 1-1 BODY MATERIAL: CARBON STEEL阀体材质SCPH2/A216-WCB 阀芯Plug 材质Material SUS304阀座Seat ring 材质Material SUS304波纹管Bellows 材质Material SUS304膜片Diaphragm 材质Material 丁腈橡胶NBR垫圈Gasket 材质Material 无石棉橡胶板Non-asbestos rubber sheet使用温度Operating temp. 材质Material -5~80℃表1-2 阀体材质：不锈钢Table 1-2 BODY MATERIAL: STAINLESS STEEL阀体材质Body material SCS13A/CF8,SCS14A/CF8M 阀芯Plug 材质Material SUS316阀座Seat ring 材质Material SUS316波纹管Bellows 材质Material SUS316膜片Diaphragm 材质Material 丁腈橡胶NBR垫圈Gasket 材质Material 无石棉橡胶板Non-asbestos rubber sheet使用温度Operating temp. 材质Material -5~80℃重庆川仪调节阀有限公司Chongqing Chuanyi Control Valve Co., Ltd.,表2额定Kv值Table 2 Rated Kv value公称通径DN(mm)Nominal size20 25 40 50 65 80 100 额定流量系数（Kv）Rated flow coefficient7 11 30 48 75 120 190额定行程（mm）Rated travel6 8 10 15 20压力分段范围（kPa）Pressure subsection range 0.5～5.5，5～10，9～14，13～19，18～24，22～28，26～33，31～38，36～44，42～51，49～58，56～66，64～78，76～90，88～100表3 压力调节范围Table 3 PRESSURE ADJUSTING RANGE压力调节范围(kPa) Pressure adjusting range 执行机构膜室有效面积（cm2）Effective area of diaphragm room使用阀门口径（mm）Using valve size0.5～5.5，5～10，9～14，13～19，18～24，22～28，26～33，31～38，36～44，42～51，49～58，56～66，64～78，76～90，88～100100 20~50 280 65~100阀体结构及原理STRUCTURE AND PRINCIPLE控制压力小于或等于100Kpa的调节阀称为自力式微压力调节阀(P3通大气)，差压调节阀是微压调节阀的另一种控制方式。
ZZYVP自力式微压调节阀说明书
浙江智科流体控制技术有限公司ZZYVP型自力式调节阀ZZYVP型带指挥器操作式自力式压力调节阀（简称压力阀）无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力（B型）或前端压力（K型）保持恒定。
ZZYVP主要用在阀前压力较高(0.2-0.8Mpa)而阀后力很低(0.5-100Kpa),例如50mmH20(水柱)的场合，ZZYP-16KII只用在泄氮装置上,并且与供氮装置配套使用。
单独使用时请用ZZVP阀代替。
1.气体减压如阀前0.2-0.8MPa(高于0.8Mpa时阀前面应加减压阀)，阀后0.5-100Kpa。
2.氮封装装置供氮和泄氮装置上□特点:1.压力设定在指挥器上实现，因而方便、快捷、省力、省时且可在运行状态下连续设定。
2.控制精确度比ZZY型自力式高1倍左右,故适合在控制精确度高的场合使用。
3.对同一台阀而言，调节范围比ZZY型自力式广。
4.反应特别灵敏,极小的压力(如50mm水柱的压力)或极小的压力变化都可以感染出来。
5.减压比特别大，例如阀前0.8Mpa,阀后50mmH2O,压差比达1600!控制阀后(ZZYVP-16B)控制阀前(ZZYVP-16K)(供氮装置)(泄氮装置)1□订货须知订货时请用户提供以下资料：调压阀名称、型号公称通径（mm）公称压力（MPa）额定流量系数（Kv）固有流量特性介质名称工作压力及范围阀体、阀内件及填料材质其他特殊要求6□ZZYVP 供氮装置连接尺寸及标准法兰标准：GB9113-2000；法兰密封面型式：凸面；信号接口：内螺纹M16×1.5；阀体法兰及法兰端面距离可以按用户指定的标准制造。
如ANSI、JIS、JPI 等标准□应用设计实例上例以贮罐1Kpa 为例1.ZZYVP-16B 阀门的取压位置应离贮罐(或缓冲罐)较近.2.压力表应置于取压点不远处,以免引起不必要的争议.3.ZZYVP-16B 阀后管道不宜太小(一般大于阀前管道).5□ZZYVP 供氮装置型号编制说明Z:执行器大类Z:自力式系列产品Y ：压力调节阀VP ：单座1.压力设定弹簧2.指挥器执行机构3.指挥阀4.针阀5主阀6空气过滤减压器其中ZZYVP控制阀后型可以用1台ZZYP自力式阀+1台ZZVP型微压阀代替其中ZZYVP控制阀前型可以用1台ZZVP型微压阀代替□主要零件材料:零件名称材料阀体ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2阀芯1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)PTFE阀座1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)阀杆1Cr18Ni9、0Cr18Ni12Mo2橡胶膜片丁腈橡胶夹增强涤纶织物膜盖Q235、Q235涂PTFEO形圈耐油橡胶、聚四氟乙烯□应用举例：1.代替ZZV型微压阀ZZV型微压阀阀前一般要求介质压力≤0.1MPa,而ZZYVP型带指挥器操作式自力式压力调节阀则不受此限制。
自力式温控阀使用说明
自力式温控阀一、基本原理温度控制阀是流量调节阀在温度控制领域的典型应用，通过控制换热器、空调机组或其他用热、冷设备一次热（冷）媒入口流量，以达到控制设备出口温度目的。
当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度稳定在设定范围内。
二、应用领域该产品广泛应用于暖通空调、生活热水，楼宇自控热力除氧及工业生产领域的换热设备。
三、产品说明（1）简介ZW系列温控阀是利用液体热胀冷缩原理，靠感温包内液体体积变化产生的压力来调节阀门开度，以达到控制热源介质流量的目的，最终控制被加热介质的温度。
控制过程为：其控制方式为简单的比例控制（P控制）,（2）产品特点a、液压驱动，无需外部电源，使用安全可靠。
b、选用新型控温介质，热膨胀比例特性好，稳定性强。
c、造价低、工作稳定，调温范围广。
e、平衡式阀门，等百分比/ 线性流量特性。
f、结构紧凑，体积小，安装简捷，使用寿命长。
（4）技术参数1.阀体2.感温器3.控制器4.导管5.调节盖6.自动保护系统 7.指示标牌 8.支架 9.密封压塞 10.下联母四、型号编号自力式公称压力公称直径` 材质五、安装指导a、温控阀前后装截止阀，并设旁通，以便检修。
b、阀体要水平安装在一次热媒管道上，切勿倾斜或倒置。
c、温控阀前装过滤器，防止焊渣割伤阀芯。
d、感温探头装于换热器出口处或出水管道上。
（如图示）e、传感器导管长3.5米（如需加长请订货时说明）。
f、出厂设定值为60℃，用户可自行调整设定。
换热器系统按装图管路系统按装图六．调试与运行1．系统运行前，先确保整个管网已注满水，并开启循环泵，在确定系统无异常的情况下，方可将一次热媒的温控阀投入运行，步骤如下：第一：关闭自力式温控阀前后的截止阀第二：缓慢开启旁通截止阀，让一次热源漫漫注入系统。
第三：待管网温度升至或接近要求温度时，缓慢关闭旁通截止阀，并同时缓慢打开温控阀前后截止阀。
第四：观察出水温度变化，待出水温度稳定后即完成操作。
自力式电控温度调节阀-ZZWPE自力式电控温度调节阀
调节阀>>温度调节阀>>自力式电控温度调节阀产品详细信息调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
