知识点 2 电压表的使用
1. 电压表：电路图中的符号： 。
实物图
作用
知2－讲
测量电压
动手实验 利用电压表探究电压是形成电流的原因：
解题秘方：判断电压表测量对象: 移线法和去源法。 (1)移线法：将电压表移到用电器两端，电压表和谁并 联就测谁的电压。 (2)去源法：去掉电源后电压表和谁形成回路就测谁的 电压。
知2－练
解析：开关闭合后，L1、L 2 串联，电压表并联在灯L 2 的两端，所以电压表测量灯L 2 两端的电压，故A 正确。 答案：A
1.根据电流路径识别串、并联电路； 2. 利用移线法或去源法识别电压表测量对象； 3. 根据串、并联电压规律解题。
知识点 4 探究并联电路电压的特点
知4－讲
提出 并联电路中各支路用电器两端电压与电源电压有什
问题
么关系
实验 设计
知4－讲
实 验 过 程
知4－讲
L1 两端的 L2 两端的 数 电压U1/V 电压U2/V
知1－讲
知人物 懂历史 伏特是意大利物理学家。1800 年他
发明了伏打电堆，这一神奇发明，对电 学的研究具有划时代的意义。伏特被称 为“电源之父”。后人为纪念这位著名 的物理学家，把电压的单位规定为伏特。
知1－讲
例 1 下列关于电压的说法中不正确的是( ) A.电压是形成电流的原因 B.电源是提供电压的装置 C.电路中有电流，则电路两端一定有电压 D.电路两端有电压，则电路中一定有电流
思考结论
知1－讲
2024年秋九年级物理全册第十四章了解电路第五节测量电压第1课时电压和电压表课时作业新版沪科版
第五节测量电压第1课时电压和电压表学问要点基础练学问点1 电压1.请完成下列单位换算:( 1 )0.3 kV=300 V=3×105mV;( 2 )220 mV=0.22 V= 2.2×10-4kV。
2.欢乐学习,轻松解答,请你写出:( 1 )一节新干电池的电压为 1.5 V;( 2 )一节铅蓄电池的电压为 2 V;( 3 )对人体的平安电压不高于36 V;( 4 )我国家庭电路的电压为220 V。
3.下列关于电压的说法错误的是( D )A.电压是形成电流的缘由B.电源是供应电压的装置C.电路中有电流,则电路两端肯定有电压D.电路两端有电压,则电路中肯定有电流学问点2 电压表4.( 昆明中考 )图示电压表的示数是7 V。
5.如图所示,能正确测出小灯泡L1两端电压的电路是( D )6.关于电压表的运用方法,下列说法中正确的是( A )A.测量电压时,电压表必需与被测电路并联B.测量电压时,电压表必需与被测电路串联C.电压表接入电路时,必需使电流从“+”接线柱流出,从“-”接线柱流进D.电压表的量程变更后,每小格表示的值仍保持不变7.如图是两只电压表的刻度盘,已知电压表V1的示数为4.5 V,V2的示数为2.3 V,请在图中标出两只电压表指针的位置。
答案:如图所示综合实力提升练8.小付同学将电压为4.5 V的新电池接在如图所示的电路中,并用电压表测开关的电压。
当开关断开时,电压表示数约为 4.5 V;当开关闭合时,电压表示数约为0 V。
9.如图所示,灯L1和L2是串联的,先用电压表测灯L1两端的电压,再测量灯L2两端的电压时,只将电压表接A的一端改接C,这种接法不正确( 选填“正确”或“不正确” ),理由是电压表的正、负接线柱接反了。
10.如图所示,对电源电压的相识,是通过对水轮机水压的理解来实现的。
关于这种相识,下列说法正确的是( B )A.这种探讨方法是比较法B.水泵相当于电源C.水管相当于电路的开关D.阀门相当于小灯泡11.如图所示的电路,闭合开关S后,张凯想用电压表测量灯泡L1两端的电压,则电压表应接在( D )A.a、b之间,且a与电压表“-”接线柱连接B.a、b之间,且b与电压表“-”接线柱连接C.c、d之间,且c与电压表“-”接线柱连接D.c、d之间,且d与电压表“-”接线柱连接12.某同学在用电压表测电压时,选用了“-”“3”接线柱,读数时却误根据“-”“15”接线柱来读,得到电压值为13.5 V。
沪科版九年级物理上册 14.5 测量电压 习题课件【新版】
能力提升练
11.[2018·池州贵池月考]如图所示，灯L1和L2是两只相同的 灯泡，a、b是电流表或电压表。闭合开关S后，两灯都 能发光，则下列判断正确的是（ ） A.a、b均为电流表 B.a、b均为电压表 C.a为电流表，b为电压表 D.a为电压表，b为电流表
能力提升练
【点拨】如果两个灯泡串联，无论a、b是什么仪表，L2都 会被短路，故电路不可能为串联；那么两个灯泡的连接方 式一定为并联，所以为了使灯L1、L2都能发光，a处相当于 导线，即电流表；b处不能形成通路，否则会形成电源短 路，故b处为电压表。故选C。 【答案】C
基础巩固练
5.[2018·广西]如图所示，在探究“串联电路电压的关系”时， 闭合开关S后，电压表V1的示数是2.5 V，V2 的示数是3.8 V，则电压表V3的示数是（ D ） A.1.3 V B.2.5 V C.3.8 V D.6.3 V
【点拨】由电路图可知，两灯泡串联，电压表V1测L1两端的电 压，电压表V2测L2两端的电压，电压表V3测电源的电压，因为 串联电路中总电压等于各分电压之和，所以电压表V3的示数， 即电源的电压为：U3＝U1＋U2＝2.5 V＋3.8 V＝6.3 V。故选D
结论具有片面性 (5)不能；电压表的正负
接线柱接反了
13 A
新知笔记
1.（1）导体中的电荷在 电压 的作用下做定向运动形成 电流。电路两端的电压是由 电源 提供的。
（2）电压的单位是 伏特 ，简称 伏 ，符号为V， 其他单位有千伏（kV）、毫伏（mV）。
（3）单位换算：1 kV＝ 103 V，1 V＝ 103 mV。
基础巩固练
6.如图所示电路中，闭合开关S后，电压表V1的示数为 4.5 V，则电压表V2的示数是4.5 V，电源电压是4.5 V。
沪科版九年级物理第十四章了解电路第五节第一课时电压及电压表的使用练习含答案

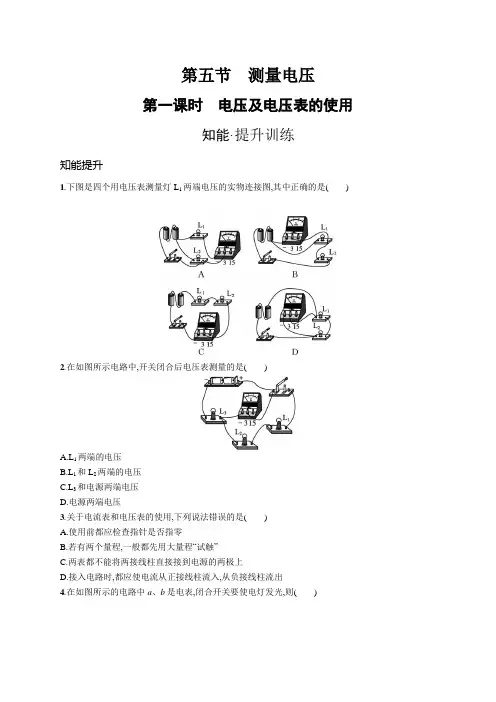

第五节测量电压第一课时电压及电压表的使用知能·提升训练知能提升1.下图是四个用电压表测量灯L1两端电压的实物连接图,其中正确的是()2.在如图所示电路中,开关闭合后电压表测量的是()A.L1两端的电压B.L1和L2两端的电压C.L3和电源两端电压D.电源两端电压3.关于电流表和电压表的使用,下列说法错误的是()A.使用前都应检查指针是否指零B.若有两个量程,一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出4.在如图所示的电路中a、b是电表,闭合开关要使电灯发光,则()A.a、b都是电流表B.a、b都是电压表C.a是电流表,b是电压表D.a是电压表,b是电流表5.在如图所示的电路中,L1和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是()A.L1断路B.L1短路C.电压表断路D.电压表短路6.如图所示,开关S闭合后,L1和L2都不发光,将电压表并联在ab之间时,电压表示数为0,将电压表并联在bc之间时,电压表示数较大,若电路中只有一处故障,则该故障可能是()A.L2断路B.L2短路C.L1断路D.L1短路7.(2022·山东烟台中考)如图所示,电源电压不变,闭合开关S,电压表V1的示数为6 V,电压表V2的示数为2 V。
下列说法正确的是()A.L1两端电压为2 VB.电源两端电压为4 VC.断开开关,只将电压表V2换成电流表,则L1与L2串联D.断开开关,将两个电压表都换成电流表,则L1与L2并联8.如图所示,当闭合开关后,能直接测量小灯泡两端电压或电流的电路图是()9.在用电压表测某电阻两端的电压时,若选用0~3 V的量程,测得的电压值为2.2 V;若选用0~15 V的量程,测得的电压值为2.0 V,那么该电阻两端电压的大小应是()A.2.2 VB.2.0 VC.2.1 VD.无法确定10.在家庭电路中,冰箱、空调、彩电等用电器工作时,它们的连接方式是;用电要注意安全,人体的安全电压是。
沪科版物理九年级全第十四章第五节测量电压习题课件共34张PPT
课题二 怎样正确使用电压表(教材P82-83) 1.认识电压表: (1)电压表有__三___个接线柱:__一___个负接线柱(共用接线柱),__两___个正接线 柱。电压表有两个量程,两排刻度值:分别是__0_～__3___V__,__0_～__1_5___V__。 (2)如图a,在接“15”和“-”两个接线柱时,电压表的量程是__0_～__1_5___V__, 分度值是__0_._5___V__。电压表的示数为__1_2_._5__V。
(2)实验中测量L2两端电压时,保持电压表的B连接点不动,只断开A连接点,并改 接到C连接点上,能否测出L2两端电压? ___不__能____,理由是___电__压__表__的__正__、__负__接__ _线__柱__接__反____。
(3)小明分别测出AB、BC、AC间的电压UAB、UBC、UAC,分析实验数据得出串联电 路电压的特点的关系式:___U_A_C=_U_A_B_+_U_BC___。
析典题·领悟技法
知识点一 电压
【典题1】(2021·漯河期中)关于电压,下列说法正确的是
( D)
A.不同电源提供的电压是相同的
B.只要有电压,就一定有电流产生
C.电压是使自由电荷定向移动形成电流的一种压力
D.电压是使自由电荷定向移动形成电流的原因
【技法点拨】
电压是形成电流的原因;得到持续电流的必要条件:有电压、电路是通路。
(4)正确实验后,小明分析多组数据得出结论:___串__联__电__路__的__总__电__压__等__于__各__部__分__ _电__压__之__和____。(请使用文字叙述)
【变式】(2021·赤峰校级期中)在“探究串联电路电压的特点”实验中。
(1)如图所示,连接电路时,至少需要___6___根导线。连接电路时,开关应处于 ___断__开____状态。
九年级物理全册 第14章 第五节 测量电压(第1课时 电压 电压表的使用)练习 沪科版
第五节测量电压第1课时电压电压表的使用1.如图所示,小明在做电学实验时,误将电流表和电压表的位置接反了,则可能出现的现象是( C )A.电流表会被烧坏,电压表不会被烧坏B.两表均会被烧坏C.两表均不会被烧坏D.电流表不会被烧坏,电压表会被烧坏2.如图所示,电压表测量L2两端电压的是( D )3.在使用电压表时,在量程的选择上,下列说法正确的是( A )A.在电压没有超出小量程时,就选用小量程B.尽量选用大量程,不易超出量程C.大小量程可以任意选用D.尽量选用小量程,小量程精确度高4.小明在实验中正确测一盏小灯泡两端的电压,电压表示数为12.5 V,但是小灯上却标着2.5 V的字样,小明再仔细看了看电压表,发现是自己读数错了,原因是错把量程读为0～15 V 的了,应该读0～3 V的量程,就是2.5 V .5.如图,当仅闭合S时,灯L1,L2,L3是串联,当仅闭合S,S1时,电压表V测L3两端的电压,V1测电源两端的电压,当仅闭合S,S2时,电压表V1测L1,L2两端的电压.6.按要求设计电路,并连接实物图.要求:L1和L2串联,电压表V1测L1两端的电压,V2测L1和L2串联的总电压,导线不得交叉.答案:如图所示7.如图所示是小明测量灯L2两端电压的电路,图中有一条导线接错了,接错的导线是( A )A.导线1B.导线2C.导线3D.导线48.如图所示电路图,下列说法正确的是( B )A.电压表V1测L1两端的电压B.电压表V1测L1,L2两端的电压C.电压表V2测L1,L2两端的电压D.电压表V2测L1两端的电压如有侵权请联系告知删除，感谢你们的配合！如有侵权请联系告知删除，感谢你们的配合！。
