雨篷结构计算
钢雨篷的结构设计计算书
钢雨篷的结构设计计算书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]目录1#雨蓬计算书 (1)节点A :已知:根据GL-1简支梁计算书得,22190.5072.23203.73x y x y V KNV KNV V V KN===+=由锚栓设计基本参数,取M16化学锚栓,得:单个螺栓抗剪设计值:34.7Rd V KN =所以,单个螺栓所受拉力: 1203.7320.434.710b v V N KN N KN n ===<= 3-3剖面10个M16化学螺栓满足承载力要求。
(2)节点D :支座反力:127,42.4N KN V KN == 单个高强度螺栓承压型连接的承载力设计值受剪连接时,抗剪公式如下:24bb e v v v d N n f π=⨯⨯公式中,v n =1(单剪),螺栓的有效直径17.65e d mm =,螺栓有效面积2245e A mm =, 级承压型高强螺栓得2310/b v f N mm =,经计算,12725.4542.48.485N V D V N N KN n V N KN n ====== 2226.7876.0N D b V V V V N N N KN N KN =+=<=2124531076.04bb e v v v d N n f KN π=⨯⨯=⨯⨯=故,采用单面5个级M20承压型高强螺栓连接满足承载力要求。
(3)节点E :由支座反力得:163N KN =销轴处,使用单个级M30承压型高强螺栓,有效直径26.72e d mm =,有效面积2561e A mm =,Q345钢构件的承压2590/b c f N mm =,抗剪2310/b v f N mm =由构件信息得,22030v n t mm d mm=∑==22561310347.8243020590354bb e vv v b b c c d N n f KN N d t f KNπ=⨯⨯=⨯⨯==⨯∑⨯=⨯⨯=取两者中的较小者, 故选用347.82b v N KN =163347.82b v N KN N KN <==故,单个级M30承压型高强螺栓满足承载力设计值。
例题-雨篷结构计算

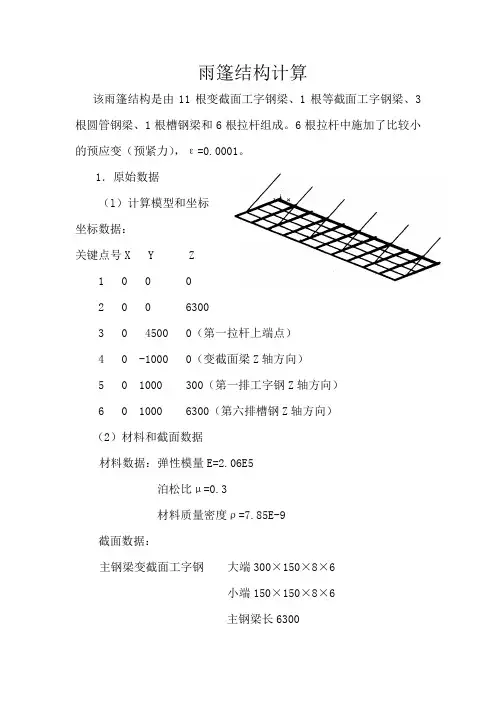

雨篷结构计算
该雨篷结构是由11根变截面工字钢梁、1根等截面工字钢梁、3根圆管钢梁、1根槽钢梁和6根拉杆组成。
6根拉杆中施加了比较小的预应变(预紧力),ε=0.0001。
1.原始数据
(l)计算模型和坐标
坐标数据:
关键点号X Y Z
1 0 0 0
2 0 0 6300
3 0 4500 0(第一拉杆上端点)
4 0 -1000 0(变截面梁Z轴方向)
5 0 1000 300(第一排工字钢Z轴方向)
6 0 1000 6300(第六排槽钢Z轴方向)
(2)材料和截面数据
材料数据:弹性模量E=2.06E5
泊松比μ=0.3
材料质量密度ρ=7.85E-9
截面数据:
主钢梁变截面工字钢大端300×150×8×6
小端150×150×8×6
主钢梁长6300
第一横梁工字钢150×100×8×6
第二、第三、第四横梁圆钢管φ102×4 R i=47 R0=51
第五横梁槽钢160×80×8×6
拉杆φ102×4 A=1231.5 ε=0.0001
(3)荷载数据
由玻璃均布荷载计算而得,中间节点F=5560N,边节点F=2278N,角节点F=1690N
(4)单元类型
梁单元:BEAM188
杆单元:LINK8
(5)边界条件
主梁固定于墙上:位移和转角全约束;
拉杆与主梁连接:位移耦合,转角自由;
拉杆与墙连接:位移约束,转角自由。
4.铝板雨篷结构计算

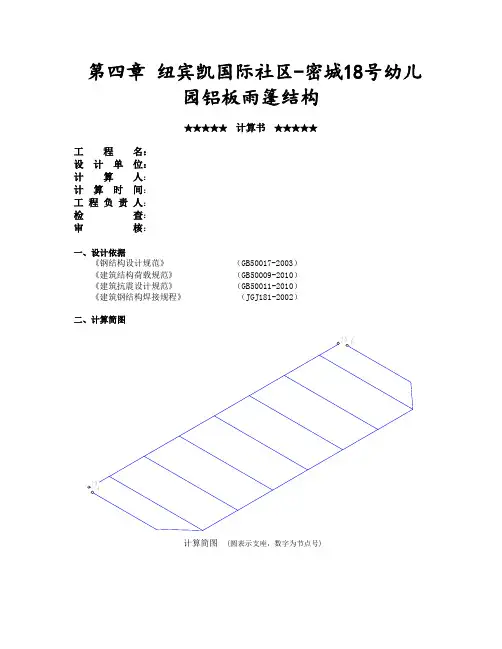

第四章纽宾凯国际社区-密城18号幼儿园铝板雨篷结构★★★★★计算书★★★★★工程名:设计单位:计算人:计算时间:工程负责人:检查:审核:一、设计依据《钢结构设计规范》(GB50017-2003)《建筑结构荷载规范》(GB50009-2010)《建筑抗震设计规范》(GB50011-2010)《建筑钢结构焊接规程》(JGJ181-2002)二、计算简图计算简图(圆表示支座,数字为节点号)节点编号图单元编号图三、几何信息各单元信息如下表:四、荷载信息结构重要性系数: 1.00(一). (恒、活、风) 节点、单元荷载信息1.节点荷载2.单元荷载(1).工况号: 0单元荷载分布图:单元荷载序号1分布图(实粗线表示荷载作用的单元) (2).工况号: 1单元荷载分布图:单元荷载序号1分布图(实粗线表示荷载作用的单元)(3).工况号: 2单元荷载分布图:单元荷载序号1分布图(实粗线表示荷载作用的单元) (4).工况号: 3单元荷载分布图:单元荷载序号1分布图(实粗线表示荷载作用的单元)(二). 其它荷载信息(1). 地震作用规范:《建筑抗震设计规范》(GB50011-2010)地震烈度: 6度(0.05g)水平地震影响系数最大值: 0.04计算振型数: 9建筑结构阻尼比: 0.035特征周期值: 0.25地震影响:多遇地震场地类别:Ⅰ1类地震分组:第一组周期折减系数: 1.00地震力计算方法:振型分解法(2). 温度作用(三). 荷载组合(1) 1.20 恒载 + 1.40 活载工况1(2) 1.20 恒载 + 1.40 活载工况1 + 1.40 x 0.60 风载工况2(3) 1.20 恒载 + 1.40 活载工况1 + 1.40 x 0.60 风载工况3(4) 1.20 恒载 + 1.20 x 0.50 活载工况1 + 1.40 x 0.20 风载工况2 + 1.30 水平地震(5) 1.20 恒载 + 1.20 x 0.50 活载工况1 + 1.40 x 0.20 风载工况3 + 1.30 水平地震五、内力位移计算结果(一). 内力1.工况内力2.组合内力3.最不利内力轴力剪力 Q2 包络图(单位:kN)弯距 M3 包络图(单位:kN.m) 4.内力统计(二). 位移1.工况位移2.组合位移第 1 种组合位移图(黑点表示最大位移所在节点单位:mm)第 1 种组合X向位移图(mm)第 1 种组合Y向位移图(mm)第 1 种组合Z向位移图(mm)第 1 种组合合位移图(mm)第 2 种组合位移图(黑点表示最大位移所在节点单位:mm)第 2 种组合X向位移图(mm)第 2 种组合Y向位移图(mm)第 2 种组合Z向位移图(mm)第 2 种组合合位移图(mm)第 3 种组合位移图(黑点表示最大位移所在节点单位:mm)第 3 种组合X向位移图(mm)第 3 种组合Y向位移图(mm)第 3 种组合Z向位移图(mm)第 3 种组合合位移图(mm)第 4 种组合第 1 种情况位移图(黑点表示最大位移所在节点单位:mm)第 4 种组合第 1 种情况X向位移图(mm)第 4 种组合第 1 种情况Y向位移图(mm)第 4 种组合第 1 种情况Z向位移图(mm)第 4 种组合第 1 种情况合位移图(mm)第 4 种组合第 2 种情况位移图(黑点表示最大位移所在节点单位:mm)第 4 种组合第 2 种情况X向位移图(mm)第 4 种组合第 2 种情况Y向位移图(mm)第 4 种组合第 2 种情况Z向位移图(mm)第 4 种组合第 2 种情况合位移图(mm)第 4 种组合第 3 种情况位移图(黑点表示最大位移所在节点单位:mm)第 4 种组合第 3 种情况X向位移图(mm)第 4 种组合第 3 种情况Y向位移图(mm)第 4 种组合第 3 种情况Z向位移图(mm)第 4 种组合第 3 种情况合位移图(mm)第 4 种组合第 4 种情况位移图(黑点表示最大位移所在节点单位:mm)第 4 种组合第 4 种情况X向位移图(mm)第 4 种组合第 4 种情况Y向位移图(mm)第 4 种组合第 4 种情况Z向位移图(mm)第 4 种组合第 4 种情况合位移图(mm)第 5 种组合第 1 种情况位移图(黑点表示最大位移所在节点单位:mm)第 5 种组合第 1 种情况X向位移图(mm)第 5 种组合第 1 种情况Y向位移图(mm)第 5 种组合第 1 种情况Z向位移图(mm)第 5 种组合第 1 种情况合位移图(mm)第 5 种组合第 2 种情况位移图(黑点表示最大位移所在节点单位:mm)第 5 种组合第 2 种情况X向位移图(mm)第 5 种组合第 2 种情况Y向位移图(mm)第 5 种组合第 2 种情况Z向位移图(mm)第 5 种组合第 2 种情况合位移图(mm)第 5 种组合第 3 种情况位移图(黑点表示最大位移所在节点单位:mm)第 5 种组合第 3 种情况X向位移图(mm)第 5 种组合第 3 种情况Y向位移图(mm)第 5 种组合第 3 种情况Z向位移图(mm)第 5 种组合第 3 种情况合位移图(mm)第 5 种组合第 4 种情况位移图(黑点表示最大位移所在节点单位:mm)第 5 种组合第 4 种情况X向位移图(mm)第 5 种组合第 4 种情况Y向位移图(mm)第 5 种组合第 4 种情况Z向位移图(mm)第 5 种组合第 4 种情况合位移图(mm)六、设计验算结果本工程有1种材料:Q235钢(A3钢)。
荷载规范钢结构雨篷计算书

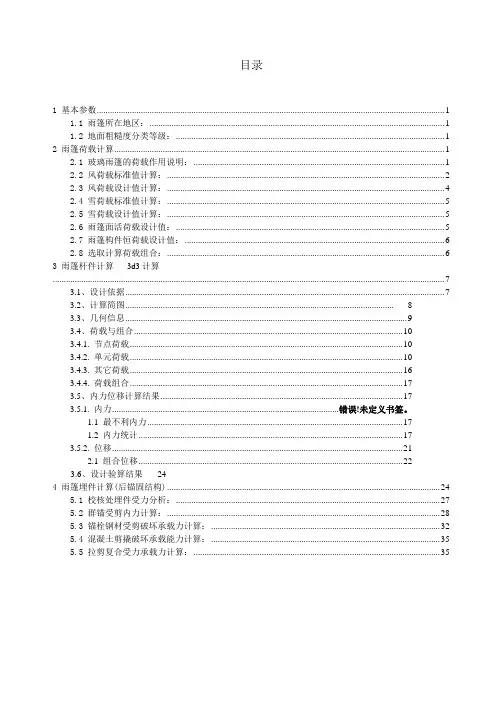

目录1 基本参数 (1)1.1 雨篷所在地区: (1)1.2 地面粗糙度分类等级: (1)2 雨篷荷载计算 (1)2.1 玻璃雨篷的荷载作用说明: (1)2.2 风荷载标准值计算: (2)2.3 风荷载设计值计算: (4)2.4 雪荷载标准值计算: (5)2.5 雪荷载设计值计算: (5)2.6 雨篷面活荷载设计值: (5)2.7 雨篷构件恒荷载设计值: (6)2.8 选取计算荷载组合: (6)3 雨篷杆件计算3d3计算 (7)3.1、设计依据 (7)3.2、计算简图 (8)3.3、几何信息 (9)3.4、荷载与组合 (10)3.4.1. 节点荷载 (10)3.4.2. 单元荷载 (10)3.4.3. 其它荷载 (16)3.4.4. 荷载组合 (17)3.5、内力位移计算结果 (17)3.5.1. 内力....................................................................................................... 错误!未定义书签。
1.1 最不利内力 (17)1.2 内力统计 (17)3.5.2. 位移 (21)2.1 组合位移 (22)3.6、设计验算结果244 雨篷埋件计算(后锚固结构) (24)5.1 校核处埋件受力分析: (27)5.2 群锚受剪内力计算: (28)5.3 锚栓钢材受剪破坏承载力计算: (32)5.4 混凝土剪撬破坏承载能力计算: (35)5.5 拉剪复合受力承载力计算: (35)钢结构雨篷设计计算书1基本参数1.1雨篷所在地区:浙江余姚地区;1.2地面粗糙度分类等级:按《建筑结构荷载规范》(GB50009-2012)A类:指近海海面和海岛、海岸、湖岸及沙漠地区;B类:指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇;C类:指有密集建筑群的城市市区;D类:指有密集建筑群且房屋较高的城市市区;依照上面分类标准,本工程按B类地形考虑。
玻璃雨棚工程量计算规则
玻璃雨棚工程量计算规则玻璃雨棚是一种常见的雨棚形式,由金属构架和玻璃材料组成。
在进行玻璃雨棚工程量计算时,通常需要考虑以下几个方面:1.面积计算玻璃雨棚的面积计算是计算玻璃板的总面积。
玻璃板的面积计算可以根据玻璃板的尺寸进行。
一般来说,常见的玻璃板尺寸有600mm×600mm、800mm×800mm、1000mm×1000mm等,可以根据实际尺寸进行计算。
首先,计算出玻璃板的总个数,然后乘以单块玻璃板的面积,即可得到总面积。
2.支撑结构计算玻璃雨棚的支撑结构通常由金属构架组成,包括柱子、梁和横梁等。
这些支撑结构的数量需要进行计算。
首先,需要确定支撑结构的材料和尺寸,再根据设计规定或者实际情况,确定柱子和梁的间距。
根据实际情况,计算出支撑结构的总个数。
3.玻璃板边框计算玻璃板在安装时通常需要使用边框固定,边框的数量需要进行计算。
通常,边框的长度可以根据玻璃板的尺寸和实际需要进行计算。
根据实际情况,计算出边框的总长度。
4.螺钉数量计算玻璃雨棚安装时需要使用螺钉进行固定。
螺钉的数量需要根据支撑结构的数量和玻璃板的数量进行计算。
一般来说,每个支撑结构需要使用多个螺钉进行固定,螺钉的数量可以根据实际情况适当增加。
根据实际情况,计算出螺钉的总个数。
5.玻璃硅酮胶数量计算为了增加玻璃板的密封性,玻璃板与边框之间需要使用玻璃硅酮胶进行固定。
玻璃硅酮胶的数量需要根据边框的总长度进行计算。
一般来说,每个边框需要使用一定长度的玻璃硅酮胶进行固定,玻璃硅酮胶的长度可以根据实际情况适当增加。
根据实际情况,计算出玻璃硅酮胶的总长度。
6.其他配件数量计算除了上述几个方面的计算之外,还需要考虑其他配件的数量计算。
这些配件包括连接件、螺丝等。
根据实际情况,计算出其他配件的总个数。
总结:以上是玻璃雨棚工程量计算的一般规则。
在实际计算中,需要根据具体情况进行调整和修正。
同时,在进行工程量计算时,需要准确测量和记录相关尺寸,并且需要考虑到一些特殊情况和设计要求。
青岛钢雨棚计算书(修改)
钢结构雨篷计算书雨棚计算简图如下图:一、计算依据: 1.《建筑结构荷载规范》 2.《钢结构设计规范》GB50017-20033.《玻璃幕墙工程技术规范》4.《建筑抗震设计规范》 二、计算基本参数: 1.本工程位于青岛市市,基本风压按50年一遇取值,ω0=0.6 KN/m 2。
基本雪压载按50年一遇取值, S 0= 0.2KN/m 2。
2. 地面粗糙度类别按B 类考虑,风压高度变化系数取4.5米处(标高最高处),查表知,该处风压高度变化系数为:μz =1.0。
依据《玻璃幕墙工程技术规范》,风荷载体形系数,对于挑檐风荷载向上取μs=-2.0,瞬时风压的阵风系数βz=1.88。
按《建筑结构荷载规范》GB50009-2010, 第8.3.4条 μS :风荷载体型系数,取μS=-2.0,因构件丛属面积1.7×2.6=4.42m2〈 25m2, 65.042.4log = 负风压时:48.1]65.0)0.26.00.2(0.2[)(1-=⨯-⨯+-=A s μ正风压时:0.1)(1=A s μ三、结构受力分析该处雨棚是以钢架作为承重结构的悬臂体系。
四、荷载组合取值1、面板(8+1.52+8钢化夹胶玻璃)自重荷载: 自重荷载标准:GK1=16×10-3×26.5=0.42 KN/m2考虑其他构件,玻璃面板自重面荷载标准值取GGK=0.72 KN/m2 2、风荷载标准值: Wk=βz ×μz ×μs ×W0其中: βz ---瞬时风压的风震动系数,取为 1.88μz ---风压高度变化系数,按地面粗糙B 类取1.0μs ---风荷载体型系数,正风时取1.0,负风时取-1.48 W0---青岛地区基本风压,根据规范取0.6KN/m2, 则Wk=1.88×2×1.0×0.6=2.26 KN/m2负风压时:WK1=βgz·μS ·μZ·W0=1.88×-1.48×1.0×0.6=-1.67KN/m2 正风压时:WK2=βgz·μS ·μZ·W0=1.88×1.0×1.0×0.6=1.13KN/m2 负风压线荷载: -1.67X1.7=-2.84 KN/m 正风压线荷载: 1.13X1.7=1.921 KN/m3、活荷载,按0.5 KN/m2考虑,活荷载产生的线荷载为0.5X1.7=0.85 KN/m4、考虑检修荷载作用,对单根钢梁取最不利位置处集中荷载为2KN (按1.7米跨内考虑 1.0X2=2.0KN ) 5 、荷载组合雨篷按照悬挑2.6m 计算。
雨棚计算
目录1 基本参数 (1)1.1 雨篷所在地区: (1)1.2 地面粗糙度分类等级: (1)2 雨篷荷载计算 (1)2.1 玻璃雨篷的荷载作用说明: (1)2.2 风荷载标准值计算: (2)2.3 风荷载设计值计算: (4)2.4 雪荷载标准值计算: (5)2.5 雪荷载设计值计算: (5)2.6 雨篷面活荷载设计值: (5)2.7 雨篷构件恒荷载设计值: (5)2.8 选取计算荷载组合: (6)3 雨篷杆件计算 (7)3.1 结构的受力分析: (7)3.2 选用材料的截面特性: (9)3.3 梁的抗弯强度计算: (9)3.4 拉杆的抗拉(压)强度计算: (10)3.5 梁的挠度计算: (10)4 雨篷焊缝计算 (11)4.1 受力分析: (11)4.2 焊缝校核计算: (11)5 雨篷埋件计算(后锚固结构) (12)5.1 校核处埋件受力分析: (12)5.2 群锚受剪内力计算: (13)5.3 锚栓钢材受剪破坏承载力计算: (17)5.4 混凝土剪撬破坏承载能力计算: (20)5.5 拉剪复合受力承载力计算: (20)钢结构雨篷设计计算书1基本参数1.1雨篷所在地区:上海地区;1.2地面粗糙度分类等级:按《建筑结构荷载规范》(GB50009-2001)A类:指近海海面和海岛、海岸、湖岸及沙漠地区;B类:指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区; C类:指有密集建筑群的城市市区;D类:指有密集建筑群且房屋较高的城市市区;依照上面分类标准,本工程按B类地形考虑。
2雨篷荷载计算2.1玻璃雨篷的荷载作用说明:玻璃雨篷承受的荷载包括:自重、风荷载、雪荷载以及活荷载。
(1)自重:包括玻璃、杆件、连接件、附件等的自重,可以按照400N/m2估算:(2)风荷载:是垂直作用于雨篷表面的荷载,按GB50009采用;(3)雪荷载:是指雨篷水平投影面上的雪荷载,按GB50009采用;(4)活荷载:是指雨篷水平投影面上的活荷载,按GB50009,可按500N/m2采用;在实际工程的雨篷结构计算中,对上面的几种荷载,考虑最不利组合,有下面几种方式,取用其最大值:A:考虑正风压时:a.当永久荷载起控制作用的时候,按下面公式进行荷载组合:Sk+=1.35Gk+0.6×1.4wk+0.7×1.4Sk(或Qk)b.当永久荷载不起控制作用的时候,按下面公式进行荷载组合:Sk+=1.2Gk+1.4×wk+0.7×1.4Sk(或Qk)B:考虑负风压时:按下面公式进行荷载组合:Sk-=1.0Gk+1.4wk2.2风荷载标准值计算:按建筑结构荷载规范(GB50009-2001)计算:wk+=βgzμzμs1+w……7.1.1-2[GB50009-2001 2006年版]wk-=βgzμzμs1-w上式中:wk+:正风压下作用在雨篷上的风荷载标准值(MPa);wk-:负风压下作用在雨篷上的风荷载标准值(MPa);Z:计算点标高:5m;βgz:瞬时风压的阵风系数;根据不同场地类型,按以下公式计算(高度不足5m按5m计算):βgz =K(1+2μf)其中K为地面粗糙度调整系数,μf为脉动系数A类场地:βgz =0.92×(1+2μf) 其中:μf=0.387×(Z/10)-0.12B类场地:βgz =0.89×(1+2μf) 其中:μf=0.5(Z/10)-0.16C类场地:βgz =0.85×(1+2μf) 其中:μf=0.734(Z/10)-0.22D类场地:βgz =0.80×(1+2μf) 其中:μf=1.2248(Z/10)-0.3对于B类地形,5m高度处瞬时风压的阵风系数:βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.8844μz:风压高度变化系数;根据不同场地类型,按以下公式计算:A类场地:μz=1.379×(Z/10)0.24当Z>300m时,取Z=300m,当Z<5m时,取Z=5m;B类场地:μz=(Z/10)0.32当Z>350m时,取Z=350m,当Z<10m时,取Z=10m;C类场地:μz=0.616×(Z/10)0.44当Z>400m时,取Z=400m,当Z<15m时,取Z=15m;D类场地:μz=0.318×(Z/10)0.60当Z>450m时,取Z=450m,当Z<30m时,取Z=30m;对于B类地形,5m高度处风压高度变化系数:μz=1.000×(Z/10)0.32=1μs1:局部风压体型系数,对于雨篷结构,按规范,计算正风压时,取μs1+=2;计算负风压时,取μs1-=-2.0;另注:上述的局部体型系数μs1(1)是适用于围护构件的从属面积A小于或等于1m2的情况,当围护构件的从属面积A大于或等于10m2时,局部风压体型系数μs1(10)可乘以折减系数0.8,当构件的从属面积小于10m2而大于1m2时,局部风压体型系数μs1(A)可按面积的对数线性插值,即:μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logA在上式中:当A≥10m2时取A=10m2;当A≤1m2时取A=1m2;w:基本风压值(MPa),根据现行<<建筑结构荷载规范>>GB50009-2001附表D.4(全国基本风压分布图)中数值采用,按重现期50年,上海地区取0.00055MPa;(1)计算龙骨构件的风荷载标准值:龙骨构件的从属面积:A=3×1.5=4.5m2LogA=0.653μsA1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA=1.739μsA1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA=1.739wkA+=βgzμzμsA1+w=1.8844×1×1.739×0.00055 =0.001802MPawkA-=βgzμzμsA1-w=1.8844×1×1.739×0.00055 =0.001802MPa(2)计算面板部分的风荷载标准值:面板构件的从属面积:A=1.5×1.5=2.25m2LogA=0.352μsB1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA=1.859μsB1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA=1.859wkB+=βgzμzμsB1+w=1.8844×1×1.859×0.00055 =0.001927MPawkB-=βgzμzμsB1-w=1.8844×1×1.859×0.00055=0.001927MPa2.3风荷载设计值计算:wA+:正风压作用下作用在雨篷龙骨上的风荷载设计值(MPa);wkA+:正风压作用下作用在雨篷龙骨上的风荷载标准值(MPa);wA-:负风压作用下作用在雨篷龙骨上的风荷载设计值(MPa);wkA-:负风压作用下作用在雨篷龙骨上的风荷载标准值(MPa);wA+=1.4×wkA+=1.4×0.001802 =0.002523MPawA-=1.4×wkA-=1.4×0.001802=0.002523MPawB+:正风压作用下作用在雨篷玻璃上的风荷载设计值(MPa);wkB+:正风压作用下作用在雨篷玻璃上的风荷载标准值(MPa);wB-:负风压作用下作用在雨篷玻璃上的风荷载设计值(MPa);wkB-:负风压作用下作用在雨篷玻璃上的风荷载标准值(MPa);wB+=1.4×wkB+=1.4×0.001927 =0.002698MPawB-=1.4×wkB-=1.4×0.001927 =0.002698MPa2.4雪荷载标准值计算:Sk:作用在雨篷上的雪荷载标准值(MPa)S:基本雪压,根据现行<<建筑结构荷载规范>>GB50009-2001取值,上海地区50年一遇最大积雪的自重:0.0002MPa.μr:屋面积雪分布系数,按表6.2.1[GB50009-2001],为2.0。
