天馈测试方法
S331D天馈线测试仪图文使用说明
S331D天馈线测试仪商品信息商品名称：S331D天馈线测试仪产品型号：KMDS-K________________________________________日本安立 Site Master S331D 和 S332D 传输线和天线分析仪，能够测量回波损耗或驻波比，电缆损耗和长距离故障定位，这使得我们能够快速评估传输线和天线系统的状况, 并且加快新基站所需要的安装调试时间。
S332D手持式传输线和天线分析仪主要针对电信系统业者在现场机台上维护功能。
它主要是提供非常简易的人机介面操作? 高敏感度，以及高重覆结果的轻便手持式仪器。
S331D/S332D 型号已包括数据分析软件, 软便携袋, 可充电池, AC/DC电源供应器, 12伏轿车香烟点火适配器及使用者手册。
可选品:彩色 LCD 显示 (选件 3)功率计 (选件 29) - 不用额外的功率传感器T1/E1 分析仪 (选件 50, S331D 型号)特点：手持式, 电池操作设计重量少於 5磅(2.3kg) (已包括电池)内置世界信号标准出众的抗干扰能力130, 259 及 517 数据点内置前置放大器多语言使用介面; 英文, 法文, 中文, 日文, 班牙, 德国内置前置放大器 (标准)< - 135 dBm 幅度灵敏度Resolution Bandwidth: 100 Hz to 1 MHz in 1-3 sequenceVideo Bandwidth: 3 Hz to 1 MHz in 1-3 sequence一键测量: 场强, 占用带宽, 信道功率, 邻通功卒比, 干扰分析和载噪比+ 43 dBm maximum safe input level本仪表测试范围：1.频率 25~4000MKz2.驻波比 VSWR3.范围 1.0~65.004.精度 0.015.回波损耗 RL6.范围 0.0~54.00dB7.精度 0.01 dB8.电缆损耗9.范围 0.0~20.00dB10.精度 0.01 dB11.故障距离定位12.范围（米） 0~129xK（K是一个与电缆的传播速度和频率有关的参数。
331D天馈线测试仪操作说明书
北京诺信创科技术有限公司天馈线测试仪使用方法天馈线测试仪使用方法基站天馈线的测试，首先是确定被测天馈线的频段，在仪表中选择设置对应的频段。
然后进行该频段的校准。
校准完毕，即可对被测天馈线进行测试，包括匹配测试（回波损耗）和故障定位。
天线测试仪对天馈线测试主要通过仪表前面板的四个功能键来完成，即Mode模式键、Config 配置键、Calibrate校准键和Marker标记键，其它辅助键有数字键和左右移动键。
开机——频段或距离设置——校准——测试——数据分析——打印具体步骤：1开机前检查1.1首先检查仪表是否完好，然后检查校验器、短跳线和电源线是否齐备。
1.2 如有不齐备，应及时反馈给主管或公司，以协助解决。
2对频率范围进行设定2.1仪表开机以后，首先按Mode键。
2.2选择匹配测试测驻波：按Measure Match 测量匹配键，显示主菜单模式。
2.3在匹配测试状态下，按Config键，仪表左侧菜单显示如下：Config →Freq频率Scale标尺Limit line门限显示线这时，进入Freq子菜单，开始对所用频率进行设置。
2.4 GSM900设置：START 端输入890按确定键，通过向右键选择STOP端，输入960后按确定键。
2.5 DCS1800设置：START 端输入1710按确定键，通过向右键选择STOP端，输入1880后按确定键。
2.6 CDMA800设置：START 端输入824按确定键，通过向右键选择STOP端，输入880后按确定键。
3仪表的校准3.1对仪表进行校准，按Calibrate键，仪表左侧菜单显示如下：Calibrate → Open开路Short短路Load负载3.2首先接开路器按Open，进行开路校准，待DONE 出现表示开路校准完成。
3.3然后接短路器按Short，进行短路校准，待DONE 出现表示短路校准完成。
3.4接着接负载按Load，进行负载校准，待DONE 出现表示负载校准完成。
1.6 基站天馈线系统的测试
2、故障定位的测量
（1）意义
基站管理的一项重要和有力的手段。对于传输线 系统而言，故障距离的测量提供了回波损耗或VSWR相 对于距离的变化信息。通过DTF测量可以找出各种类型 的故障，包括接头损坏、传输电缆变形和整个天线系统 性能的下降。DTF测量的另一个意义是，从塔底至塔顶 的电缆的故障(包括其严重程度和沿传输线的相对位置) 都可以很容易被确定。
DTF（distance to fault）,意思是故障点定位。例如，在 某些通信工程领域的长距离通信电缆中，可能由1根或多 根跳线组成，由于连接器、转接器、避雷器导致了传输线 在不同位置的反射，从而导致整个系统的性能指标下降。 然而通过DTF这种测量方法可以准确的判断出究竟是那部 分的元件导致系统问题。精确的计算可以确定故障点位置。
图 1 仪表及软包图
图 2 使用 S331L
1-2 仪表面板介绍
1 状态工具栏
2 系统功能工具栏（“经典“模 式下没有）
3 射频输出/反射输入接口 4 功率计/内置 InstaCal 接口 5 Menu 键 6 滚轮 7 回车键和方向键 8 ESC 键 9 数字键盘和菜单键 10 充电 LED 11 开/关按钮 12 电源 LED 13 子菜单按键 14 主菜单按键 15 告警和状态区域 16 快捷键工具栏（“经典“模
选择 OSL 画面
选择 InstaCal 画面
6. 选择完校准方法和类 型后，选择测量 （Measure），然后开始 校准。 7. 校准完毕后，将稳相 电缆的端口和被测件（天 馈线或天线）连接。
上节介绍了使用高级模式进行天馈线驻波比测试的方法nu键后主屏 幕显示的测试功能，包括高级模式（左），经典模式（中）和功 率计模式。
点击经典模式（Classic Mode），进入高级模式下线缆 和天馈线测试界面
天馈线测试
对基站天馈线系统进行测试的方法(2006-06-05 10:51:19)摘要：本文从说明基站天馈线系统的正常运行对网络服务质量的影响出发，阐述了保持基站天馈线系统正常运行的重要性，并详细介绍了用SITE MASTER对基站天馈线系统进行测试的方法。
关键词：天馈线测试无线基站发射信号和接收由移动台发射的信号都是通过天馈线系统来完成的，因此天馈线系统安装质量和运行情况的好坏将直接影响到通话质量、无线信号的覆盖和收发信机的工作状态。
当发射天馈线发生故障时，发射信号将会产生损耗，从而影响基站的覆盖范围，若发射天馈线出现的故障较为严重时，基站会关闭与其相连的收发信机；当接收天馈线发生故障时，则其接收由移动台发射来的信号将会减弱，从而产生在移动台接收信号很强的基站范围内不能占用该基站无线信道的现象，同时也会影响通话质量，甚至导致掉话。
目前基站只是对发射天馈线进行监测，而没有对接收天馈线进行监测，当接收天馈线发生故障而影响网络服务质量时，不会产生任何的告警，维护人员无法及时进行准确的故障定位而浪费人力和时间。
当天线之间的隔离度达不到要求时，使一部发信机发射的信号侵入另一部发信机，并在该发信机的输出级与输出信号发生互调，产生新的组合频率信号随同有用信号一起发射出去，从而构成对接收机的干扰。
因此，对天馈线系统特别是对接收天馈线和天线的隔离度进行日常的维护测试，及早发现问题，防范于未然是十分必要的。
天馈线系统的故障主要发生在天线、电缆和接头上。
如在安装时不合规范造成天线的排水不畅，在下雨天时导致天线内的积水；对接头的处理不好，在潮湿或下雨的天气下造成接头的进水，若不能及时发现并进行处理，则会进一步损坏馈线。
在大城市里受到各种条件的限制，许多地方没有足够的空间适合天线的安装，在这样的情况下所安装的天线不能确定其旁瓣和后瓣的去藕度够不够而影响隔离度。
对天馈线进行测试主要是通过测量其驻波比（VSWR）或回损（Return Loss）的值和隔离度（Isolation）来判断天馈线的安装质量和运行情况的好坏。
S331D天馈线测试仪操作方法
S331D天馈线测试仪操作方法1.开机和关机a.S331D天馈线测试仪的开关位于仪器的侧面。
要开机，按下开关并保持按压状态，直到屏幕亮起。
要关机，再次按下开关并保持按压状态，直到屏幕关闭。
b.在开机时，仪器会进行自检，然后进入待机状态，显示主菜单。
2.主菜单a.主菜单显示在屏幕上，通过仪器上的导航按键在不同的选项之间移动。
菜单选项包括"测试"、"设置"、"标定"、"文件"和"帮助"。
b.使用导航按键选择所需菜单选项，然后按下确认键进入相应的功能界面。
3.测试功能a.选择"测试"菜单选项后，会显示可供选择的测试类型，如"SWR"、"反射损耗"、"VSWR"等。
使用导航按键选择所需的测试类型，并按下确认键进入测试界面。
b.在测试界面上，可以通过输入频率、选择测试通道、设置测试参数等操作来进行天馈线测试。
接下来，连接测试线缆和天馈线并确保连接牢固。
c.然后按下"开始测试"按钮，S331D将自动完成测试并将结果显示在屏幕上。
可以通过导航按键切换结果的显示方式，如图表、曲线、数字等。
4.设置功能a.选择"设置"菜单选项后，可以进入设备设置界面。
在该界面上，可以设置仪器的语言、单位、背光、校准等参数。
b.通过导航按键和确认键进行选项的选择和设置。
在设置完参数后，按下"保存"按钮以保存设置。
5.标定功能a.选择"标定"菜单选项后，可以进入仪器的标定界面。
标定是为了提高测试精度，主要包括校准标识、传输校准、反射校准等。
b.按照提示，进行标定操作。
标定操作需要使用特定的标定件，根据仪器的要求，连接标定件并按照指示进行操作。
c.标定完成后，按下"保存"按钮以保存标定参数。
天馈系统测试方法

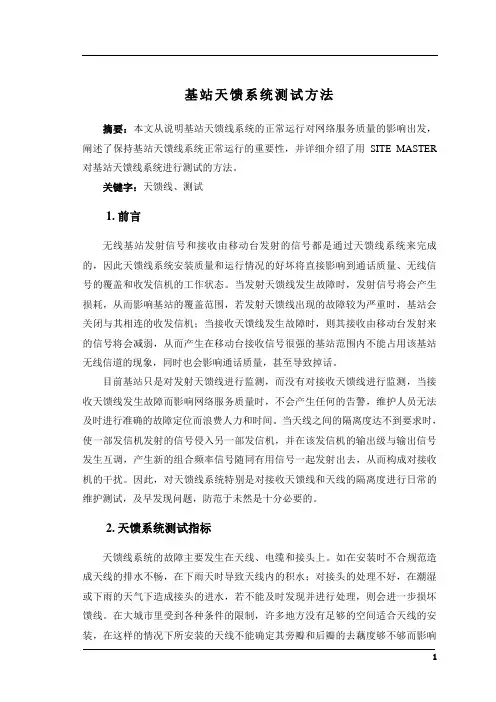

基站天馈系统测试方法摘要：本文从说明基站天馈线系统的正常运行对网络服务质量的影响出发，阐述了保持基站天馈线系统正常运行的重要性，并详细介绍了用SITE MASTER 对基站天馈线系统进行测试的方法。
关键字：天馈线、测试1. 前言无线基站发射信号和接收由移动台发射的信号都是通过天馈线系统来完成的，因此天馈线系统安装质量和运行情况的好坏将直接影响到通话质量、无线信号的覆盖和收发信机的工作状态。
当发射天馈线发生故障时，发射信号将会产生损耗，从而影响基站的覆盖范围，若发射天馈线出现的故障较为严重时，基站会关闭与其相连的收发信机；当接收天馈线发生故障时，则其接收由移动台发射来的信号将会减弱，从而产生在移动台接收信号很强的基站范围内不能占用该基站无线信道的现象，同时也会影响通话质量，甚至导致掉话。
目前基站只是对发射天馈线进行监测，而没有对接收天馈线进行监测，当接收天馈线发生故障而影响网络服务质量时，不会产生任何的告警，维护人员无法及时进行准确的故障定位而浪费人力和时间。
当天线之间的隔离度达不到要求时，使一部发信机发射的信号侵入另一部发信机，并在该发信机的输出级与输出信号发生互调，产生新的组合频率信号随同有用信号一起发射出去，从而构成对接收机的干扰。
因此，对天馈线系统特别是对接收天馈线和天线的隔离度进行日常的维护测试，及早发现问题，防范于未然是十分必要的。
2. 天馈系统测试指标天馈线系统的故障主要发生在天线、电缆和接头上。
如在安装时不合规范造成天线的排水不畅，在下雨天时导致天线内的积水；对接头的处理不好，在潮湿或下雨的天气下造成接头的进水，若不能及时发现并进行处理，则会进一步损坏馈线。
在大城市里受到各种条件的限制，许多地方没有足够的空间适合天线的安装，在这样的情况下所安装的天线不能确定其旁瓣和后瓣的去藕度够不够而影响隔离度。
对天馈线进行测试主要是通过测量其驻波比（VSWR）或回损（Return Loss）的值和隔离度（Isolation）来判断天馈线的安装质量和运行情况的好坏。
天馈系统测试
天馈系统测试三、天馈系统测试3.1 驻波比的测试原理和意义简单的说～天馈系统里面的信号传播原理如下:馈线系统里面传播的是高频电波～在理想状态下～高频电波在馈线系统里面是保持同一振幅、同一相位,并不断向前传播的～称之为行波。
但实际上～由于各个器件的特性不同～电波在馈线系统里面肯定存在一定的反射波～因此～实际上馈线里面传播的电波是入射波和反射波叠加的混合波形～当反射波足够大时～会使形成的混合波形～看起来就像静止一样～而不再像行波一样不断向前推进～称之为驻波。
在实际应用中～入射波和发射波之间的关系影响到天馈系统的性能～我们常把入射波的功率和反射波的功率比值称之为驻波比～并用驻波比来衡量天馈系统性能的好坏。
天馈系统之所以会形成驻波～主要是因为构成天馈系统的各器件之间的特性不同～导致在各器件连接处～功率无法完全转化～而是有部分功率形成反射。
在无线基站建设过程中～为保障所建设的天馈系统传播性能优良的～就必须进行天馈系统的驻波比测试～这是一个工程过程必须测试的指标～意义重大。
天馈测试指导手册3.2 影响天馈系统驻波比的主要因素我们知道天馈系统的匹配是由各个部件的矢量叠加和馈线衰减的有机结合～既有天馈器件自身的影响～也有器件安装组合工艺的影响。
组成参考图片性能要求安装工艺要求器件对驻波比影响较大的就是正确示例1 驻波比要要保证天线正面无遮挡,具求<1.3 体安装要求参见1.3 无线基站设备安装室外施工工天艺常规要求。
线布放整齐、弯位圆滑～满足正确示例1 驻波比要单次弯曲半径应?120mm,求<1.1 多次弯曲半径应?200mm～具体工艺要求可参见1.3无线基站设备安装室外施工工艺常规要求。
11/2跳线馈馈线的单次弯曲半径应,正确示例1 驻波比要线 250mm～馈线多次弯曲半径求<1.1 ,360mm,馈线在布放、拐弯时～弯曲度应圆滑、无硬弯。
并避免接触到尖锐物体～防止划伤进水～造成故障。
具体工艺要求可参见1.3 无线基站设备安装室外施工工艺常规要求。
天馈线安装与测试
天馈线安装与测试天馈线是一种用于连接天线与收发设备之间的传输线路，它的安装与测试是保证信号传输高质量的关键步骤。
本文将介绍天馈线的安装与测试的一些基本要点和注意事项。
首先，天馈线的安装需要注意以下几个方面。
首先，选择适当的线缆类型，根据使用环境和需求选择合适的天馈线型号。
其次，正确安装连接器，确保连接器与线缆之间的接触良好，没有松动和错位。
连接器的质量对天馈线信号传输起着重要作用，因此必须选择质量可靠的连接器。
最后，适当保护线缆，避免线缆受到机械损伤或磨损。
在安装过程中，要注意避开锐利物体、高温和腐蚀性物质，以保证线缆的使用寿命和信号传输品质。
其次，天馈线的测试对于保证无线传输品质至关重要。
测试的目的主要是确保天馈线的传输性能符合要求。
常见的测试项包括衰减测试、驻波比测试和信号干扰测试等。
衰减测试是测试天馈线的传输损耗，其结果表明信号通过线缆时的损耗大小。
驻波比测试用于衡量天馈线在传输信号时的回波情况，以此来检测信号反射和不匹配等问题。
信号干扰测试则是用来检测线缆周围存在的干扰源，以保证传输信号的稳定性和可靠性。
完成测试后，需要根据测试结果进行评估和调整。
如果测试结果不符合要求，可以根据不同情况采取相应措施。
例如，如果衰减过大，可以选择更优质的天馈线或者更换连接器；如果驻波比过高，需要检查连接器是否正确安装、线缆是否受损或存在接地问题等；如果存在干扰源，需要采取屏蔽措施或改变线缆布放路径。
总之，天馈线的安装与测试是确保信号传输质量的关键步骤。
正确的安装和测试可以提高无线信号传输的可靠性和稳定性，从而保证无线通信系统的正常运行。
因此，在实际应用中，我们应该重视天馈线的安装与测试，并根据实际需要进行相应的调整和改进。
天馈线是一种用于无线电频率传输的特殊电缆，主要用于将天线与收发设备连接起来。
这种电缆具有良好的屏蔽性能和高频损耗特性，可以有效地保护信号免受干扰和损耗。
因此，天馈线的安装和测试对于保证无线通信的质量至关重要。
天馈测试仪使用手册
反射信号
测试通道 采样混频器
本振分配
IF Channel (Referrence) 200KhZ BPF 25~50MHz本振 A/D A/D
IF Channel (Test) BPF 200KhZ
Data Process System
Display
天馈线测试仪的基本测试项目
频域测试
VSWR（驻波比） vs. 频率 Return loss（回损） vs. 频率 Cable loss（电缆损耗）vs. 频率 天馈线测试仪通过对频率域的测试，然后利用付立叶反变换得到时域分析， 时域信号进一步转换成距离域从而得到故障定位
无需在户内户外用不同的亮度调节 无需刻意遮蔽强光
更大更高分辨率的显示屏（7.2吋， 640x480分辨率）
3) USB连接
支持直接的U盘连接，更方便的PC遥控和数据导出
N9330A 后分析软件
强大又易于使用的各项功能
内容
天线及馈线测试基本概念 N9330A的性能指标 N9330的使用性 配件与选件 竞争分析
1) 4小时超长电池工作时间
• 内置智能锂电池，4500mAH, 4小时连续工作 • 可选的备用电池 • 车载充电器
2) 7.2” 防眩光 LCD
防眩光LCD保障即使在户外强光下也有清晰显示
方向性越大，测试结果越准确
内容
天线及馈线测试基本概念 N9330A的性能指标 N9330的使用性 配件与选件 竞争分析
Agilent N9330A 手持式天馈线测试仪
25 MHz – 4 GHz
N9330A （25M~4G Hz）技术规格指标
回波损耗 测量范围: 分辨率: 0 dB to 60 dB 0.01 dB 电压驻波比 测量范围: 分辨率:
天馈线系统及测试
天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接，再从硬馈线转换成软跳线连接到天线。
在这里，软跳线主要用于连接，而硬馈线的损耗较小，主要用于信号传输。
室外馈线及接头处要接地。
也可采用塔顶放大器放大上行信号，以提高基站的接收灵敏度。
如图3－1所示。
图3－1基站天馈线的结构2.天线2.1天线的基本概念1．天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置，发射天线将传输线中的高频电磁能转换为自由空间的电磁波，接收天线将自由空间的电磁波转换为高频电磁能。
因此，天线是换能装置，具有互易性。
天线性能将直接影响无线网络的性能。
2．天线辐射电磁波的基本原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。
当两导线的距离很近、电流方向相反时，两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱；如果将两导线张开，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而辐射较强。
当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。
通常将上述能产生显著辐射的直导线称为振子。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长的称为半波振子；全长与波长相等的振子，称为全波对称振子；将振子折合起来的，称为折合振子。
实际天线是由振子叠放组成的。
如图3－2所示。
图3－2 天线辐射电磁波原理图3．天线的极化（1）电磁波的极化无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。
无线电波的电场方向称为电波的极化方向。
如果电波的电场方向垂直于地面，我们就称它为垂直极化波。
如果电波的电场方向与地面平行，则称它为水平极化波。
如图3－3。
图3－3 电磁波的极化方向（2）天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。
垂直极化波要用具有垂直极化特性的天线来接收；水平极化波要用具有水平极化特性的天线来接收；当来波的极化方向与接收天线的极化方向不一致时，在接收过程中通常都要产生极化损失。
S331D天馈线测试仪操作方法
S331D天馈线测试仪操作方法1.S331D测试仪的开机和初始化插入电池或连接外部直流电源，按下电源开关，S331D测试仪就会开始自检，并显示一些初始信息。
当测试仪初始化完成后，显示屏会显示仪器的软件版本及一些菜单选项。
2.基本设置按下菜单键，然后使用导航键选择"Settings"选项。
在设置菜单中，可以进行以下基本设置：a.选择测量单位（如dBm、dBV、dBμV等）；b.选择频率单位（如MHz、GHz等）；c.调整亮度和对比度等显示设置。
3.频率设置按下菜单键，然后使用导航键选择"Frequencies"选项。
在频率设置菜单中，可以进行以下操作：a.设置起始频率和终止频率；b.设置频率步进值（带宽）；c.选择频率与功率显示方式（单频、多频或扫频）。
4.校准校准天馈线测试仪十分重要，它可以确保测试结果的准确性和精度。
S331D测试仪提供两种校准方法：全频校准和时间校准。
下面介绍全频校准的操作步骤：a. 连接一根标准电缆到测试仪的A端口，另一端连接到测试仪的校准设备（如Auto-Cal Kit）；b. 按下菜单键，然后使用导航键选择"Calibration"选项；c. 在校准菜单中，选择"Full Cal"选项，然后按下"Enter"键；d.按照屏幕提示操作，完成全频校准。
5.测试校准完成后，可以进行天馈线的测试。
连接待测的天馈线到测试仪的A端口，另一端连接到要测试的设备或天线。
按下菜单键，然后使用导航键选择"Measure"选项。
在测量菜单中，可以进行以下操作：a.选择需要测量的参数，如反射损耗、插入损耗、驻波比等；b.选择显示方式，如单频或多频模式；c.进行测试并查看测试结果。
6.数据分析和存储a.查看已存储的测试数据；b.导出测试数据到电脑或其他存储设备；c.删除不需要的测试数据。
通信基站天馈线安装与测试
一、 天馈线的安装 天馈线的安装包括：天线、硬馈线、室内软跳线、 室 外 软 跳 线 、 低 噪 声 放 大 器 （ A L N A /T M A ）， ALNA 应 安 装 于 室 外 接 近 天 线 的 地 方 ， 主 要 作 用 是 ： 合 并 收 发 信 号 至 双 工 天 线 ， 对 接 收 信 号 做 第 一 级 放 大
线槽末端
C
馈线母地线
该地与避雷针地在地面以上是分开的
室内接地系统
三相交流电
三相交流电
380V
L1
L1
L2
空调 开关
L2
电
开关
L3
N
源
照明
L3
架
开关
N
DC
220V
27V 27V
27V
AC屏
工
保
作
护
地
地
室内供电系统
二、天馈线的测试
目前使用的测试仪表有三种： TDR（时域反射仪）专用于测故障点。 HP8954E，专用于测SWR（驻波比）。 WILTRON SITE MASTER用于测试频域特性（SWR） 与DTF（故障点定位）。
SITE MASTER 的校正， 为了测量结果的准确度和排除于扰与噪声，使用前都要校正或称 定标，定标可以在仪表的 RF 输出口上进行，也可以在软跳线上 （配给的测试线）进行，下面是操作步聚： （一） 确定一个频率范围，
1、开机 2、按主界面上的 FREQ 轻触键 3、按 F1 轻触键 4、输入频率下限后按 ENTER 5、按 F2 轻触键 6、输入频率上限后按 ENTER 7、观察频率范围是否正确 8、按 MAIN 键回到主界面
目前的天馈线共分两种：全向型天线与定向天线。 全向天线为圆柱形，一般为垂直安装。接收天线向上，而发射 天线向下。郊区站一个小区一般使用全向天线。 定向天线有两个数据：方位角与下倾角，市区站三个小区使用。
S331D天馈线测试仪操作方法
关于Site Master天馈线测试仪一、相关术语：FDR：频域反射；TDR：时域反射；DTF：故障点定位SWR：驻波比二、相关仪表及测试功能：S113B/S114B S331B/C/D S810A/818A/820A C751/752频率范围：5—1200MHz 25—3300MHz 3.3—10.5GHz 5—1000MHz频谱分析：0.1—3300MHz 0.1—3300MHz(仅S114B) （仅S332B）频率精度：75ppm 75ppm 75ppm 75ppm测试功能：回波损耗回波损耗回波损耗回波损耗驻波比（SWR）驻波比（SWR）驻波比（SWR）驻波比（SWR）电缆损耗电缆损耗电缆/波导插入损耗电缆损耗故障点定位故障点定位故障点定位故障点定位功能选件：RF功率测量RF功率测量RF功率测量RF功率测量抗干扰能力：+10dBm -5dBm 0dBm﹤12GHz +10dBm-10dBm﹤20GHz三、相关仪表技术性能的比较：FDR-- 频域反射技术：采用RF扫描方式。
扫描的频率正是被测天线的工作频率，因此可以准确的测试传输线的特性，可以准确的发现十分小的性能下降和确切的故障性质及故障位置。
总之，FDR技术对工作在RF段的天线、馈线的特性不仅可以进行精确的测试，而且可以准确的发现天线、馈线系统在出现故障以前的微小的特性下降和其确切的位置，进而把故障排除在萌芽之前。
FDR技术是评估天线系统质量的唯一准确、完美的仪表。
TDR-- 时域反射技术：用dc脉冲作为测试的激励信号，以时域反射法测试线路特性。
因此只能在天/馈线系统出现故障后的故障查找（即用于故障的再处理的维护）。
对于天馈线真实的RF特性及RF特性的变化TDR技术不能解决。
也就是说，TDR不能够评估天线系统的质量。
目前--采用FDR频域反射技术的仪表惟有Site Master序列的天馈线测试仪。
四、Site Master天馈线测试仪测试内容：⑴电缆损耗测量：由于大多数天线的外在特性几乎是开路的，因此检查/测试天馈线的损耗不需要断开与天线的连接或爬到塔上，而只需要在Site Master天馈线测试仪上，进行天线频率范围外的频率校正，然后，连接到传输线的输入端就可以进行电缆损耗的测试。
Site Master天馈线测试仪操作简介
Site Master天馈线测试仪操作简介本简介针对阿尔创公司北京办项目目前测试要求所编写。
日后运营商新规定出台时，可能有所变动。
北京移动测试要求：●原则上系统中每一根馈线均必须测试。
●对馈线的测试包括其驻波比和线缆长度。
天津移动测试要求：●对系统中从功分器或耦合器出口到天线的馈线进行驻波比测试。
●对系统主干馈线应进行重点抽测（60%以上）{公司要求}天津联通测试要求：●对系统中从功分器或耦合器出口到天线的馈线进行驻波比测试。
●对系统主干馈线应进行重点抽测（60%以上）{公司要求}●在系统开通后抽取1/3以上的功分器或耦合器测试其到天线的输出功率。
注意：下文中[XXXX]指按键，<XXX>指屏显菜单可选项。
屏幕右方的六个软键的功能根据屏显变化。
用参考点功能来取测试曲线上的相关值：取最大/小值：按[MARKER/8]键，在屏幕右端软键中选择[M1]，然后按软键中的[MARK TO PEAK]取最大值；按[MARK TO V ALLEY]取最小值。
自由取值：按[MARKER/8]键，在屏幕右端软键中选择[M1]，然后按软键中的[EDIT]，最后用仪表右方小键盘中的上下箭头自由移动参考线在屏幕中取值。
参考点值会在屏幕左下方显示出来。
一、在频率模式下测试天馈线驻波比提交局方测试报告中的驻波比，均指在频率模式下的测试结果。
按如下步骤操作：●首先确定所测系统的频率范围。
移动为890-960MHz，联通为820-960MHz。
●按[ON/OFF]键开机后，等待系统自检结束，按[ENTER]键进入主界面。
按[MODE]键进入系统功能选单，选择<FREQ-SWR>方式。
●按[FREQ/DIST]键，出现测试频率设置子菜单。
屏幕右方软键中<F1>表示测试开始频率，<F2>为结束频率，按照系统频率范围设置好。
●按[START CAL/3]键开始校准。
依次接上校准件OPEN、SHORT端和校准负载，根据屏幕左上角显示进行校准操作。
短波天馈线测试方案
短波天馈线测试方案简介短波天馈线是连接短波电台发射机和天线之间的重要组成部分。
为了确保短波电台的正常工作和传输效果，需要对短波天馈线进行定期的测试和检查。
本文档将介绍短波天馈线测试的方案和步骤。
目标本文档的目标是指导用户进行短波天馈线的测试，并确保测试结果准确可靠。
通过测试，可以判断天馈线的质量是否符合要求，发现潜在问题，并及时对其进行修复和调整，从而确保短波电台的正常工作。
测试工具和设备准备在进行短波天馈线测试之前，需要准备以下工具和设备：1.短波电台发射机2.天线分析仪3.频谱分析仪4.反射器5.测试电缆6.天馈线连接器7.电源供应器8.可调负载测试步骤步骤一：检查设备连接1.将短波电台发射机与天线分析仪通过测试电缆连接起来。
2.将频谱分析仪与天线分析仪通过测试电缆连接起来。
3.确保所有的连接器和接头都连接紧固，没有松动现象。
步骤二：进行预热和校准1.打开短波电台发射机，并进行预热，使其达到正常工作温度。
2.对天线分析仪进行校准，以确保其准确性和稳定性。
3.对频谱分析仪进行校准，以确保其准确性和稳定性。
步骤三：测量天馈线的驻波比1.将反射器与短波电台发射机的输出端连接。
2.将天馈线连接到反射器的输入端，并确保连接牢固。
3.设置天线分析仪的参数，选择对应的频段和测试模式。
4.打开短波电台发射机，并调整频率和功率。
5.观察天线分析仪上的驻波比指示，并记录测量结果。
6.如果驻波比超过了设定的阈值范围，说明天馈线存在问题，需要进一步检查。
步骤四：测量天馈线的损耗1.将可调负载与短波电台发射机的输出端连接。
2.将天馈线连接到可调负载的输入端，并确保连接牢固。
3.设置频谱分析仪的参数，选择对应的频段和测试模式。
4.打开短波电台发射机，并调整频率和功率。
5.观察频谱分析仪上的功率指示，并记录测量结果。
6.根据测量结果计算天馈线的损耗。
7.如果损耗超过了设定的阈值范围，说明天馈线存在问题，需要进一步检查。
步骤五：分析和处理测试结果根据测试结果，对天馈线的质量进行评估，并采取相应的措施进行处理。
日本安立、美国BLRD使用说明书(天馈线测试仪)
第四章天馈线测试仪作用:用于开馈线系统的性能测试。
主要功能：测试开馈的驻波比/回损（SWR/RL）stanging wave ratio/return loss;故障点定位（DTF）Distance-to-fault;射频功率（RF Power）测试需要增加功率测试模块；频谱分析功能（S332系列）；适用范围：适用于测量GSM900与DCS1800。
天馈线测试仪产品现市场的主流天馈线测试仪产品：1、日本安立1Site Master相关产品:S251和S3312、美国BLRDSite Analyzer相关产品：SA2500和SA4000日本安立Site Master简介区别：1.各系列的频率范围：S331：25～4000MHzS251：625～2500MHz2.测试功能：除了频率范围不同，S331是单端口测试仪，而S251是双端口的，增加了测天线隔离度功能（少用）日本安立-Site Master S331外观图（见170页）日本安立-Site Master S331按键图（见171页）SLTE MASTER S331主要配件1.5米测试电缆一条校准连接器一个（short/open/load）或快速校准件PC工具软件充电器（AC—DC）一个？N型（m）7/8D型（f）馈线转接器DB9数据连接线一条（用于与PC相连）常规测试内容驻波比测试：测试馈线质量如何故障点定位：测试馈线是否折断或进水操作步骤：1. 开机2. 初始设配1) 设定频率范围（F）：即频率的上下限；以GSM900为例：设上限为960MHz。
下限为890MHz；--先按FRFQ软键。
--然后按F1软键。
--输入天线系统的下限（Lower）频率890MHz值，按ENTE键。
按F1软键--输入天线系统的下限（Lowe）频率MHz值，按ENTER键。
--再按F2软键。
--输入天线系统的上限（Higher）频率MHz值，按ENTER键。
--在显示区域显示新的开始与结束值的地方检查频率值范围FREQ --按MALN软键进入主菜单。
天馈系统测试方法
天馈系统测试方法天馈系统是现代通信网络中至关重要的组成部分，它负责将信号从信源传送到目标终端。
为了确保天馈系统的正常运行和性能优化，对其进行测试至关重要。
本文将介绍天馈系统测试的方法，并详细解释每种测试方法的目的和步骤。
一、频谱分析测试频谱分析测试是用于评估天馈系统信号频谱特性的一种方法。
通过使用频谱分析仪，可以检测和分析信号的频谱分布、带宽使用情况以及不同频率上的信号功率。
这种测试可以帮助工程师了解天馈系统的频率特性，优化信号传输效果以及发现异常信号或干扰源。
在进行频谱分析测试时，需要先进行仪器的校准和设置。
然后，将天馈系统的信号连接到频谱分析仪，运行测试软件并记录分析结果。
分析结果可以显示不同频率上的信号功率及其相对强度，以及可能存在的干扰源。
根据分析结果，工程师可以评估信号的频率利用率，对天馈系统进行优化和调整。
二、插入损耗测试插入损耗测试是评估天馈系统信号传输过程中信号损耗情况的一种方法。
通过测量信号在天馈系统传输过程中的损耗量，可以判断系统中各个组件的质量和性能是否符合要求。
这种测试方法可以帮助工程师发现信号传输过程中可能存在的损耗源，并采取相应的措施进行修复和优化。
在进行插入损耗测试时，需要使用功率计和误差框等仪器测量信号的输入功率和输出功率，并计算其差值以得到插入损耗。
测试过程中需要确保仪器的准确性和可靠性，并根据测试结果判断损耗是否在合理范围内。
如果损耗过大，工程师可以检查天馈系统的连接、接头、衰减器等组件，以寻找问题并进行修复。
三、驻波比测试驻波比测试用于评估天馈系统中信号反射和干涉现象。
驻波比是反映信号传输线上发生反射的程度的参数，它的值越大表示反射越明显。
通过测量和计算驻波比，工程师可以判断天馈系统中是否存在信号反射问题，并采取相应的措施进行修复。
在进行驻波比测试时，需要使用驻波比仪或网络分析仪等仪器对天馈系统中的信号进行测量。
测试过程中需要准确设置和校准仪器，将其连接到天馈系统的输入端，并记录测试结果。
基站建设与维护：天馈系统测试
分辨率：(1.5 x 108 x vp) / ΔF；
–121 dBc/Hz @ 1 MHz 偏置
驻波比测试仪操作流程
第一步：选择并进入相应的天馈线分析仪测量模式
第二步：设置测量参数：如频率、距离、点数等；
第三步：仪表校准； 第四步：参数(VSWR或回波损耗)的测量 第五步：分析查找驻波故障； 第六步：保存测量结果；
驻波比测量
测量
测量/Measurement—>驻波/VSWR，测试界面会出现相应波形。
故障点位置：43.32m 驻波比：3.2512
小结
天线系统测试项目 天线系统测试指标 驻波比测试方法
学而知不足， 不足而知学
选择 测量 模式
设置 测量 参数
仪表 校准
驻波 比测 量
分析 查找 驻波 故障
保存 测量 结果
选择测量模式
选择并进入相应的天馈线分析仪测量模式
按“Menu”键 Menu
然后选择”Cable/Antenna Analyzer”图标 进入天馈线分析仪操作界面
Cable/Antenn a Analyzer
Anritsu S332E 驻波比测试仪
主要性能指标
S332E主要性能指标
天馈线分析仪
频谱分析仪
频率范围：2MHz～4GHz
频率范围：9kHz～4GHz
数据点数：137, 275, 551, 1102, 2204 底噪/灵敏度：-152dBm@RBW=10Hz
测量速度：1毫米/点
扫描速度： 67ms@RBW=100kHz,Span=50MHz
驻波比指驻波波腹电压与波谷电压幅度之比，又称为驻波系数或 驻波比
驻波比等于1时，表示馈线和天线的阻抗完全匹配，此时高频能 量全部被天线辐射出去，没有能量的反射损耗
天馈测试仪使用手册
时天域馈信线号测• 进试Cvsa一.仪b频l步e通率l转o过s换s对（成频电距率缆离域损域的耗从测）而试得，到然故后障利定用位付立叶反变换得到时域分析，
NA_241 Introducing N9330A Handheld Cable & Antenna Tester
June 2007
Page 6
测量功能一: 回损及驻波比
Data Process System
June 2007
Display
Page 5
天馈线测试仪的基本测试项目
• 频域测试
故障定位测试（DTF）
• VSWR（驻波比） vs. 频 率
• Return loss（回损） vs. 频率
VSWR（驻波比） vs. 距离 Return loss（回损） vs. 距离
Signal Reflection
Cable Pinched Coaxial Cable
NA_241 Introducing N9330A Handheld Cable & Antenna Tester
June 2007
Reflected
Signal Transmission
Page 15
故障定位功能指标
反射信号
参考通道 采样混频器
本振分配
测试通道 采样混频器
IF Channel (Referrence) 200KhZ
BPF
A/D
IF Channel (Test)
BPF 200KhZ
25~50MHz本振 A/D
NA_241 Introducing N9330A Handheld Cable & Antenna Tester
– 校准后，曲线更平滑，更真实反映被测件的实际反射特性
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天馈测试方法
1、测试目的：
通过测试，掌握天线口功率、馈线驻波比和有源设备工作状态，判断天馈系统当前可能存在的问题。
2、测试内容：
BTS输出功率测试、平层主干节点测试、有源设备测试、天线口功率测试。
3、测试设备：
Site master S331D驻波仪、Spectrum Master MS2711D频谱仪Nokia 系列手机、衰减器、跳线等。
4、测试人员及时间安排：
每组天馈测试配备工程师3名，测试时间定为1-2天。
5、测试方法及规范：
1）BTS输出功率测试
○1.首先测试BTS输出功率，检查BTS工作状态是否正常，输出功率和方案设计功率是否一致。
○2．测试点选择：为了尽量不影响原BTS工作，若BTS后级有大功率器件，则测试点选择在距离BTS最近的大功率器件输出端；若后级无大功率器件，则应通知机房将该BTS功率降至最低，得到降低功率确认后，断开BTS与天馈系统的连接并测试功率；将测试值与原方案对比，若测试值与原方案不一致，则先判断链路连接上是否存在问题，若链路连接有问题，应现场将其恢复，因此产生的材料费用另外结算。
○3．若连接无问题且测试功率值偏低，要求机房将功率抬升至方案设计值。
○4．若功率发生波动或波形异常，要求进行载频检查。
2）平层主干节点测试
○1．对所有楼层和电梯进行故障点定位驻波测试。
○2．进入平层的主干节点每层都要测量下行输出功率，检查平层整体通断情况，检查实际馈入平层的总功率和设计馈入平层的总功率的差值。
○3．详细记录测试数据，若发现主干节点功率或驻波故障，通知维护人员进行排查与整改。
3）有源设备测试
○1．每台有源设备均需测试。
○2．测试时波形截图必须保留。
○3．若有源设备工作状态不正常（无输出、输出功率低、输出功率不稳、波形异常），交由原厂家/代维公司解决，该设备所带天馈的功率工作暂停；或采用杭州移动指定的同类设备进行替换。
○4．测试数据记录表格见附件。
4）天线口功率测试
○1．每层每付天线均需测试。
○2．天线口功率用专用测试手机测试，若天线明装，手机离天线1米左右处测试并记录其电平值；若天线暗装，则假定天线离天花板15厘米，手机离天花板85厘米进行测试；场强值取距天线相应距离最强值；通过场强值定性判断该天线是否存在、功率是否偏弱。
○3．根据天线口设计功率估算手机接收功率。
Rxlev（接收值）=Tx（设计功率）-32.4dB(1米处)-天花板材质
天花板材质损耗按以下经验估算：
石膏板：1-3dB
木板：2-5dB
金属板：7-15dB
○4．若步骤2中实测值与步骤3中估算值相差较大，则应使用频谱仪实测该天线输出口功率；若某平层多付天线功率的实测值与估算值相差太大，则至少应选取其中一付用频谱仪进行实测；
○5．选取不同材质的天花板的楼层，用频谱仪实测其中一付天线的输出口功率；
○6．对于高度较高且天线暗装的楼层，也应以点测方式为主，测试时以手机接收信号最强点为准。
、。
