常用滤波器的频率特性分析
常用滤波器的频率特性分析
常用滤波器的频率特性分析摘要：滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。
在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。
滤波器对实现电磁兼容性是很重要的。
本文所述内容主要有滤波器概述及原理、种类等。
尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。
故对常见滤波器中低通滤波器、高通滤波器、带通滤波器和带阻滤波器，EMI滤波器，从频率出发，进行特性分析。
一、引言滤波器，是一种用来消除干扰杂讯的器件，将输入或输出经过过滤而得到纯净的直流电。
对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。
滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
二、原理滤波器一般有两个端口，一个输入信号、一个输出信号利用这个特性可以将通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。
滤波器是由电感器和电容器构成的网路，可使混合的交直流电流分开。
电源整流器中，即借助此网路滤净脉动直流中的涟波，而获得比较纯净的直流输出。
最基本的滤波器，是由一个电容器和一个电感器构成，称为L型滤波。
所有各型的滤波器，都是集合L型单节滤波器而成。
基本单节式滤波器由一个串联臂及一个并联臂所组成，串联臂为电感器，并联臂为电容器。
在电源及声频电路中之滤波器，最通用者为L型及π型两种。
就L型单节滤波器而言，其电感抗XL与电容抗XC，对任一频率为一常数，其关系为XL·XC=K2故L型滤波器又称为K常数滤波器。
倘若一滤波器的构成部分，较K常数型具有较尖锐的截止频率（即对频率范围选择性强），而同时对此截止频率以外的其他频率只有较小的衰减率者，称为m常数滤波器。
所谓截止频率，亦即与滤波器有尖锐谐振的频率。
通带与带阻滤波器都是m常数滤波器，m为截止频率与被衰减的其他频率之衰减比的函数。
滤波器测试指标
滤波器测试指标滤波器是一种常用的信号处理工具，用于改变信号的频率特性。
在现实生活中，滤波器广泛应用于音频处理、图像处理、通信系统等领域。
为了确保滤波器的性能和效果，需要进行滤波器测试，并根据一些指标来评估其性能。
本文将介绍一些常见的滤波器测试指标。
1. 频率响应频率响应是衡量滤波器性能的重要指标之一。
它描述了滤波器对不同频率信号的响应情况。
一般来说，滤波器应该能够在感兴趣的频率范围内对信号进行衰减或增强，而在其他频率范围内保持较低的响应。
通过绘制滤波器的频率响应曲线，可以直观地了解滤波器的频率特性。
2. 幅频响应幅频响应是频率响应的一种表示形式，它描述了滤波器在不同频率下的增益或衰减情况。
通过绘制幅频响应曲线，可以清楚地观察到滤波器在不同频率下的增益或衰减情况。
一般来说，滤波器应在感兴趣的频率范围内具有较高的增益或较低的衰减，而在其他频率范围内具有较低的增益或较高的衰减。
3. 相频响应相频响应描述了滤波器对输入信号的相位变化情况。
滤波器的相频响应通常在频率响应曲线的基础上进行绘制。
相频响应的曲线可以显示滤波器对不同频率下信号相位的变化情况。
相位变化对于某些应用非常重要，如音频处理和通信系统。
4. 群延迟群延迟是指滤波器对不同频率下信号的传输延迟。
滤波器的群延迟可以通过测量滤波器的相频响应来计算。
群延迟是一个与频率有关的指标，它描述了滤波器对不同频率下信号的传输延迟的变化情况。
在某些应用中，如音频处理和通信系统，群延迟对于保持信号的时域特性非常重要。
5. 阻带衰减阻带衰减是描述滤波器在阻带内对信号的衰减程度。
一般来说，滤波器在阻带内应该具有较高的衰减，以确保不希望的频率成分被过滤掉。
阻带衰减通常以分贝为单位进行表示，分贝数值越大，衰减越明显。
6. 过渡带宽过渡带宽是指频率响应曲线中从通带到阻带之间的频率范围。
过渡带宽越小，滤波器的频率特性转换越快，滤波器的性能越好。
过渡带宽也是衡量滤波器性能的重要指标之一。
滤波器的频率响应与幅频特性
滤波器的频率响应与幅频特性频率响应是对滤波器在不同频率下的响应能力进行描述的指标。
幅频特性则是指滤波器在不同频率下对信号幅度的影响程度。
1. 引言滤波器在电子工程中起着至关重要的作用。
它可以用来去除噪声、滤波信号以及频率选择等功能。
为了确保滤波器的设计和使用能够满足实际需求，了解滤波器的频率响应与幅频特性是非常关键的。
2. 频率响应滤波器的频率响应是指在不同频率下，滤波器对输入信号的响应情况。
通常情况下，频率响应是以频率为横坐标，增益为纵坐标进行绘制的。
不同类型的滤波器对频率的响应特性各不相同，如低通滤波器会对低频信号通过较好，而对高频信号进行衰减。
3. 幅频特性幅频特性是指在不同频率下，滤波器对信号幅度的影响程度。
它是通过绘制滤波器的增益-频率曲线来表示的。
由于滤波器对不同频率下的信号具有不同的增益，因此幅频特性是描述滤波器对信号增益的变化情况。
4. 不同类型滤波器的幅频特性4.1 低通滤波器低通滤波器的幅频特性表现为在低频范围内通过信号，并对高频信号进行衰减。
这种滤波器适用于需要去除高频噪声或只关注低频信号的应用场景。
4.2 高通滤波器高通滤波器的幅频特性表现为在高频范围内通过信号，并对低频信号进行衰减。
这种滤波器适用于需要去除低频噪声或只关注高频信号的应用场景。
4.3 带通滤波器带通滤波器的幅频特性表现为在某个频率范围内通过信号，并对其他频率的信号进行衰减。
这种滤波器适用于需要选择性地通过一定范围内的信号的应用场景。
4.4 带阻滤波器带阻滤波器的幅频特性表现为在某个频率范围内衰减信号，并对其他频率的信号进行通过。
这种滤波器适用于需要选择性地阻止一定范围内的信号的应用场景。
5. 影响滤波器频率响应与幅频特性的因素5.1 滤波器类型不同类型的滤波器由于其具体结构和设计参数的不同，其频率响应和幅频特性也会有所不同。
5.2 截止频率截止频率是影响滤波器频率响应和幅频特性的一个重要参数。
它表示滤波器在该频率下信号衰减或增益到一定程度的情况。

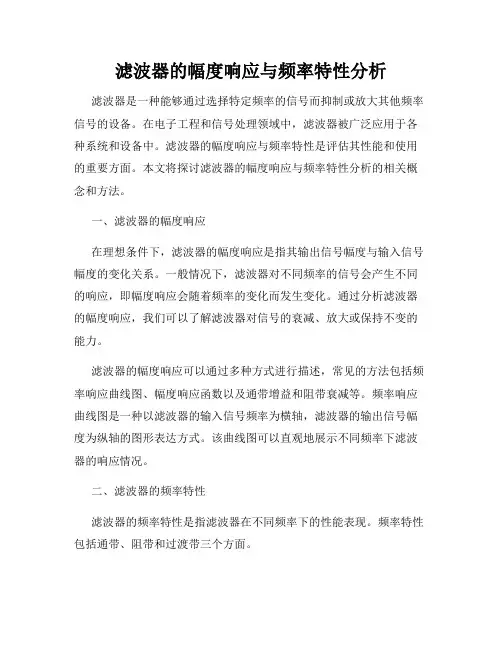

滤波器的幅度响应与频率特性分析
滤波器的幅度响应与频率特性分析滤波器是一种能够通过选择特定频率的信号而抑制或放大其他频率信号的设备。
在电子工程和信号处理领域中，滤波器被广泛应用于各种系统和设备中。
滤波器的幅度响应与频率特性是评估其性能和使用的重要方面。
本文将探讨滤波器的幅度响应与频率特性分析的相关概念和方法。
一、滤波器的幅度响应在理想条件下，滤波器的幅度响应是指其输出信号幅度与输入信号幅度的变化关系。
一般情况下，滤波器对不同频率的信号会产生不同的响应，即幅度响应会随着频率的变化而发生变化。
通过分析滤波器的幅度响应，我们可以了解滤波器对信号的衰减、放大或保持不变的能力。
滤波器的幅度响应可以通过多种方式进行描述，常见的方法包括频率响应曲线图、幅度响应函数以及通带增益和阻带衰减等。
频率响应曲线图是一种以滤波器的输入信号频率为横轴，滤波器的输出信号幅度为纵轴的图形表达方式。
该曲线图可以直观地展示不同频率下滤波器的响应情况。
二、滤波器的频率特性滤波器的频率特性是指滤波器在不同频率下的性能表现。
频率特性包括通带、阻带和过渡带三个方面。
1. 通带：通带是指滤波器工作的有效频率范围。
在通带内的信号将会被滤波器传递，并且幅度可能会有所变化。
通带的上下限分别为截止频率，通常用频率单位来表示。
2. 阻带：阻带是指滤波器在某些频率范围内对信号的衰减效果。
在阻带中的信号将会被滤波器抑制或衰减到较小的幅度，甚至被完全消除。
3. 过渡带：过渡带是指通带和阻带之间的频率范围。
在过渡带中，滤波器的幅度响应会从通带的变化逐渐过渡到阻带的变化。
滤波器的频率特性对于滤波器的设计与应用具有重要意义。
根据实际需求，可以通过调整滤波器的通带、阻带和过渡带等参数来实现相应的频率选择和衰减效果。
三、幅度响应与频率特性分析方法为了准确分析滤波器的幅度响应与频率特性，需要使用一些专门的方法和技术。
以下是一些常用的幅度响应与频率特性分析方法：1. 频率响应测量：通过输入不同频率的信号到滤波器中，测量输出信号的幅度，并绘制频率响应曲线图。
滤波器的频谱分析和频率特征提取
滤波器的频谱分析和频率特征提取滤波器在信号处理中起到了至关重要的作用，它可以通过不同的频率响应滤除噪声、提取感兴趣的频率成分等。
频谱分析和频率特征提取是对滤波器性能进行评估的重要手段。
本文将介绍滤波器的频谱分析和频率特征提取的方法和应用。
一、频谱分析频谱分析是对信号在频域上的表示和观察，并可以进一步分析信号的频率分布、频率成分以及频谱特性。
滤波器的频谱分析可以通过多种方法实现，以下将介绍两种常用的方法。
1. 傅里叶变换傅里叶变换是一种将信号从时域转换到频域的方法。
通过对信号进行傅里叶变换，我们可以得到信号的频谱图，从而观察信号的频率成分。
对于一个线性、时不变的滤波器，其频率响应可以通过信号的傅里叶变换和滤波器的传递函数之间的乘积得到。
傅里叶变换是一种十分强大的工具，可以用来分析各种类型的滤波器。
2. 窗函数法窗函数法是一种常用的频谱分析方法，它可以通过对信号施加一个窗函数来提取信号的频率特征。
通过选取适当的窗函数，我们可以选择性地增强或抑制信号的某些频率成分，从而更好地观察信号的频谱。
常见的窗函数有矩形窗、汉宁窗、汉明窗等，它们各自具有不同的频率响应特性，可以根据需要选择合适的窗函数进行频谱分析。
二、频率特征提取频率特征提取是指从信号的频谱中提取出有用的频率成分或特征。
不同的滤波器可以通过提取不同的频率特征来满足不同的应用需求。
1. 峰值频率峰值频率是指信号频谱中出现最大振幅的频率成分。
通过提取峰值频率，我们可以获得信号的主频率成分，从而对信号进行分类、识别等。
通过滤波器对信号进行处理，可以有选择地提取出主频率成分，有助于准确地提取峰值频率。
2. 带宽带宽是指信号频谱中包含有用信号能量的频率范围。
在滤波器中，带宽通常与滤波器的截止频率相关。
通过选择合适的滤波器，可以有针对性地提取出特定频率范围的信号成分，从而实现对信号的频率特征提取。
3. 脉冲响应脉冲响应是指滤波器对单位脉冲信号的响应。
通过观察滤波器的脉冲响应，我们可以了解滤波器的时域特性。
滤波器主要参数与特性指标-滤波器的主要性能参数
滤波器的主要参数（Definitions）：之迟辟智美创作中心频率（Center Frequency）：滤波器通带的频率f0，一般取f0=（f1+f2）/2，f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点.窄带滤波器常以插损最小点为中心频率计算通带带宽.截止频率（Cutoff Frequency）：指低通滤波器的通带右边频点及高通滤波器的通带左边频点.通常以1dB或3dB相对损耗点来标准界说.相对损耗的参考基准为：低通以DC处插损为基准，高通则以未呈现寄生阻带的足够高通带频率处插损为基准.通带带宽（BWxdB）：指需要通过的频谱宽度，BWxdB=（f2-f1）.f1、f2为以中心频率f0处拔出损耗为基准，下降X（dB）处对应的左、右边频点.通经常使用X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征滤波器通带带宽参数.分数带宽（fractional bandwidth）=BW3dB/f0×100[%]，也经常使用来表征滤波器通带带宽.拔出损耗（Insertion Loss）：由于滤波器的引入对电路中原有信号带来的衰耗，以中心或截止频率处损耗表征，如要求全带内插损需强调.纹波（Ripple）：指1dB或3dB带宽（截止频率）范围内，插损随频率在损耗均值曲线基础上摆荡的峰-峰值.带内摆荡（Passband Riplpe）：通带内拔出损耗随频率的变动量.1dB带宽内的带内摆荡是1dB.带内驻波比（VSWR）：衡量滤波器通带内信号是否良好匹配传输的一项重要指标.理想匹配VSWR=1：1，失配时VSWR<1.对一个实际的滤波器而言，满足VSWR<1 BWdBBWdBdiv>在入射波和反射波相位相同的处所，电压振幅相加为最年夜电压振幅Vmax ，形成波腹；在入射波和反射波相位相反的处所电压振幅相减为最小电压振幅Vmin ，形成波节.其它各点的振幅值则介于波腹与波节之间.这种合成波称为行驻波.驻波比是驻波波腹处的电压幅值Vmax与波节处的电压幅值Vmin之比.回波损耗（Return Loss）：端口信号输入功率与反射功率之比的分贝（dB）数，也即是|20Log10ρ|，ρ为电压反射系数.输入功率被端口全部吸收时回波损耗为无穷年夜.回波损耗，又称为反射损耗.是电缆链路由于阻抗不匹配所发生的反射，是一对线自身的反射.从数学角度看，回波损耗为-10 lg [(反射功率)/(入射功率)].回波损耗愈年夜愈好，以减少反射光对光源和系统的影响.阻带抑制度：衡量滤波器选择性能好坏的重要指标.该指标越高说明对带外干扰信号抑制的越好.通常有两种提法：一种为要求对某一给定带外频率fs抑制几多dB，计算方法为fs处衰减量As-IL；另一种为提出表征滤波器幅频响应与理想矩形接近水平的指标——矩形系数（KxdB<1），KxdB=BWxdB/BW3dB，（X可为40dB、30dB、20dB等）.滤波器阶数越多矩形度越高——即K越接近理想值1，制作难度固然也就越年夜.延迟（Td）：指信号通过滤波器所需要的时间，数值上为传输相位函数对角频率的导数，即Td=df/dv.带内相位线性度：该指标表征滤波器对通带内传输信号引入的相位失真年夜小.按线性相位响应函数设计的滤波器具有良好的相位线性度.特性指标1、特征频率：1）通带截频fp=wp/（2p）为通带与过渡带鸿沟点的频率，在该点信号增益下降到一个人为规定的下限；2）阻带截频fr=wr/（2p）为阻带与过渡带鸿沟点的频率，在该点信号衰耗下降到一人为规定的下限；3）转折频率fc=wc/（2p）为信号功率衰减到1/2（约3dB）时的频率，在很多情况下，常以fc作为通带或阻带截频；4）固有频率f0=w0/（2p）为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率.2、增益与衰耗滤波器在通带内的增益其实不是常数.1）对低通滤波器通带增益Kp一般指w=0时的增益；高通指w→∞时的增益；带通则指中心频率处的增益；2）对带阻滤波器，应给出阻带衰耗，衰耗界说为增益的倒数；3）通带增益变动量△Kp指通带内各点增益的最年夜变动量，如果△Kp以dB为单元，则指增益dB值的变动量.3、阻尼系数与品质因数阻尼系数是表征滤波器对角频率为w0信号的作用，是滤波器中暗示能量衰耗的一项指标.阻尼系数的倒数称为品质因数，是*价带通与带阻滤波器频率选择特性的一个重要指标，Q= w0/△w.式中的△w为带通或带阻滤波器的3dB带宽，w0为中心频率，在很多情况下中心频率与固有频率相等.品质因数电学和磁学的量.暗示一个储能器件（如电感线圈、电容等）、谐振电路中所储能量同每周期损耗能量之比的一种质量指标；串连谐振回路中电抗元件的Q值即是它的电抗与其等效串连电阻的比值；元件的Q值愈年夜，用该元件组成的电路或网络的选择性愈佳.在串连电路中，电路的品质因数Q有两种丈量方法，一是根据公式 Q=UL/U0=Uc/U0测定，Uc与UL分别为谐振时电容器C与电感线圈L上的电压；另一种方法是通过丈量谐振曲线的通频带宽度△f=f2-f1，再根据Q=f0/(f2-f1)求出Q 值.式中f0为谐振频率，f2与f1是失谐时，亦即输出电压的幅度下降到最年夜值的1/√2（=0.707)倍时的上、下频率点.Q值越年夜，曲线越尖锐，通频带越窄，电路的选择性越好.4、灵敏度滤波电路由许多元件构成，每个元件参数值的变动城市影响滤波器的性能.滤波器某一性能指标y对某一元件参数x 变动的灵敏度记作Sxy，界说为：Sxy=(dy/y)/(dx/x).该灵敏度与丈量仪器或电路系统灵敏度不是一个概念，该灵敏度越小，标识表记标帜着电路容错能力越强，稳定性也越高.5、群时延函数当滤波器幅频特性满足设计要求时，为保证输出信号失真度不超越允许范围，对其相频特性∮(w)也应提出一定要求.在滤波器设计中，经常使用群时延函数d∮(w)/dw*价信号经滤波后相位失真水平.群时延函数d∮(w)/dw越接近常数.。
滤波器的时域特性与频域特性分析
滤波器的时域特性与频域特性分析滤波器是一种用于信号处理的电子设备，其通过对输入信号进行处理，剔除或增强特定频率的成分，从而改变信号的频谱特性。
在信号处理和通信系统中，滤波器扮演着至关重要的角色。
本文将对滤波器的时域特性和频域特性进行分析，并讨论其在各种应用中的应用。
一、时域特性分析滤波器的时域特性是指滤波器输出信号与输入信号之间的关系。
常见的时域特性包括幅度响应、相位响应和时延等。
1. 幅度响应幅度响应是指滤波器对不同频率成分的增益或衰减情况。
它通常用频率响应曲线表示，描述了滤波器在不同频率下的增益变化。
幅度响应一般以分贝为单位进行衡量，常见的滤波器类型包括低通、高通、带通和带阻滤波器等。
2. 相位响应相位响应是指滤波器对输入信号的相位特性的影响。
滤波器的相位响应常以角度或时间延迟的形式表示，它对输入信号的相位进行补偿或改变，从而影响信号的波形。
3. 时延时延是指滤波器对信号传输造成的延迟。
不同类型的滤波器会产生不同的时延效应，这在一些应用中尤为重要，如音频处理和实时信号处理等。
二、频域特性分析滤波器的频域特性是指滤波器对输入信号频谱的影响。
频域特性可以通过滤波器的频率响应来描述，包括频率选择性、群延迟和滤波器的带宽等。
1. 频率选择性频率选择性是指滤波器对不同频率成分的选择能力。
不同类型的滤波器具有不同的频率选择性，如低通滤波器会通过较低频率的成分，而阻止高频信号通过。
2. 群延迟群延迟是指滤波器对不同频率成分引起的时延变化。
它是频率响应曲线在某一频率附近的最大峰值对应的频率的导数。
3. 带宽带宽是指滤波器通过频率范围的能力。
对于低通滤波器而言，带宽即为通过频率，而对于带通滤波器而言，带宽则是指两个截止频率之间的范围。
三、滤波器应用滤波器在电子通信、音频处理、图像处理等领域都有广泛的应用。
1. 电子通信在无线通信系统中，滤波器用于频率分配和信号去噪。
滤波器的选择和设计可以有效地提高通信系统的频谱利用率和抗干扰能力。
滤波器设计中的频率抖动和通带波动的分析
滤波器设计中的频率抖动和通带波动的分析在滤波器设计中，频率抖动和通带波动是两个重要的性能指标。
频率抖动指的是滤波器对信号频率响应的不稳定性，通带波动则是指滤波器在通带范围内的增益变化。
本文将对这两个性能指标进行详细分析。
一、频率抖动的定义与影响在滤波器设计中，频率抖动是指滤波器的频率响应在一个频率范围内的不稳定性。
频率抖动会导致滤波器对不同频率信号的放大或衰减程度发生变化，从而影响滤波器对信号的处理效果。
频率抖动的主要影响因素有以下几个：1. 设计方法与算法：不同的滤波器设计方法和算法可能会导致频率抖动不同程度的问题；2. 滤波器的阶数：阶数越高的滤波器通常会有更严重的频率抖动；3. 滤波器的通带宽度：通带宽度的增加会导致频率抖动程度增加；4. 滤波器的设计要求：不同的设计要求可能会对频率抖动有不同的容忍程度。
频率抖动会造成信号的谐波变形、频谱扩展等问题，对于一些对频率精度要求较高的应用场景，如通信系统中的射频模块，频率抖动的问题尤为严重。
二、通带波动的定义与影响通带波动是指滤波器在其通带范围内的增益变化。
即使滤波器的设计满足了理想的通带增益要求，但通带波动的存在会导致滤波器的实际增益会在通带范围内有所变化。
通带波动的主要影响因素有以下几个：1. 滤波器的阶数：阶数越高的滤波器通常会有更严重的通带波动；2. 滤波器的类型：不同类型的滤波器在通带波动方面表现也不同；3. 设计方法与算法：不同的设计方法和算法对通带波动的控制效果也不同。
通带波动会对信号的频率成分进行非线性改变，影响滤波器对信号的频率响应表现。
在某些要求增益平坦度较高的应用场景，如音频放大器等，通带波动需要进行有效的控制。
三、频率抖动和通带波动的分析方法针对频率抖动和通带波动的问题，设计者需要采取一些有效的分析方法和控制策略。
以下是一些常用的分析方法：1. 频域分析：通过对滤波器的频率响应进行频谱分析，可以得到频率抖动和通带波动的具体数据；2. 时域分析：通过对滤波器的单位脉冲响应进行分析，可以获得滤波器的时域响应特性，从而判断频率抖动和通带波动的情况；3. 参数设计：通过调整滤波器设计的相关参数，如阶数、通带宽度等，可以对频率抖动和通带波动进行有效的控制；4. 优化算法：采用一些优化算法和设计方法，如窗函数法、改进传递函数法等，可以提高滤波器的频率特性，减小频率抖动和通带波动。
滤波器的频率响应与幅频特性分析
滤波器的频率响应与幅频特性分析一、引言在电子工程领域，滤波器是一种常用的电子设备，用于将信号中某个特定频率范围内的成分通过，而抑制其他频率成分。
滤波器的性能主要体现在其频率响应和幅频特性上。
本文将对滤波器的频率响应与幅频特性进行深入分析。
二、滤波器的频率响应频率响应描述了滤波器在不同频率下对信号的响应能力。
通常，滤波器的频率响应可以通过幅度和相位两个方面来描述。
1. 幅度响应幅度响应描述了滤波器在不同频率下对信号幅度的变化情况。
一般以频率作为横轴，幅度变化作为纵轴，绘制频率响应曲线。
常见的滤波器频率响应曲线有低通、高通、带通和带阻四种类型。
- 低通滤波器：在截止频率以下，对信号幅度基本不产生变化，而在截止频率以上，对信号幅度进行有效抑制。
- 高通滤波器：在截止频率以下，对信号幅度进行有效抑制，而在截止频率以上，对信号幅度基本不产生变化。
- 带通滤波器：在一定的频率范围内，对信号幅度进行有效传递，而在其他频率范围内进行抑制。
- 带阻滤波器：在一定的频率范围内，对信号幅度进行有效抑制，而在其他频率范围内进行传递。
2. 相位响应相位响应描述了滤波器在不同频率下对信号相位的变化情况。
相位响应曲线一般以频率作为横轴，相位变化作为纵轴。
相位响应对于某些应用场景，如音频信号的处理，具有重要意义。
三、滤波器的幅频特性滤波器的幅频特性描述了滤波器在不同频率下对信号幅度的变化情况。
幅频特性常常通过幅频响应曲线来表示，横轴表示频率，纵轴表示信号的幅度变化。
在幅频响应曲线中，可以观察到一些重要的参数，如截止频率、增益等。
1. 截止频率截止频率是指滤波器的幅频特性曲线在该频率处开始变化的位置。
对于低通滤波器来说，截止频率是指信号幅度开始衰减的频率；而对于高通滤波器来说，截止频率是指信号幅度开始增加的频率。
2. 增益增益表示了滤波器对信号幅度的放大或衰减程度。
在幅频响应曲线中，增益通常用分贝（dB）来表示。
在实际应用中，对于不同的滤波器类型和应用场景，要根据需要选择合适的幅频特性。
实验一低通滤波系统的频率特性分析
实验一一、实验名称：低通滤波系统的频率特性分析二、实验目的：1、观察理想低通滤波器的单位冲激响应与频谱图。
2、观察RC低通网络的单位冲激响应与频谱图。
三、实验原理：（写报告时这部分要详细写并要求有必要的推导过程）1、理想低通的单位冲激响应为Sa(t-t0)函数，幅频特性在通带内为常数，阻带内为零。
在截止频率点存在阶跃性跳变。
相频特性为通过原点斜率为-wt0的直线。
2、实际物理可实现的RC低通网络通带阻带存在过渡时间，与RC时间常数有关，通带阻带也不再完全是常数。
相频特性为通过原点的曲线。
（在原点附近近似直线）。
四、实验步骤：1、打开MA TLAB软件，建立一个M文件。
2、MA TLAB所在目录的\work子目录下建立一个名为heaviside的M文件，创建子程序函数。
4、建立一个新的M文件，编写主程序并保存。
5、运行主程序，观察理想低通滤波器及实际RC低通滤波电路的单位冲激响应与频谱图。
并记录实验结果。
五、实验结果：(见附录B)六、思考题：1、理想低通滤波器的幅频曲线和相频曲线有什么特点？2、实际RC低通与理想低通滤波器的频谱有何不同？为什么？3、在实验中的低通网络RC时间常数是多少？对低通滤波器有何影响？(A) 实验程序1、子程序[定义阶跃函数]function f=heaviside(t)f=(t>0);2、主程序[分别对理想低通和实际低通作图：h(t)、|H(jω)|、φ(ω）] %理想低通滤波器的单位冲激响应、幅频特性、相频特性。
syms t f w;figure(1)f=sin(t-1)/(t-1); Fw=fourier(f); %傅立叶变换x=[-20:0.05:20]; fx=subs(f,t,x);subplot(2,1,1);plot(x,fx); %波形图grid;W=[-4:0.01:4]; FW=subs(Fw,w,W);subplot(2,2,3);plot(W,abs(FW)); %幅频特性grid;xlabel(' 频率');ylabel(' 幅值');subplot(2,2,4);plot(W,angle(FW)); %相频特性grid;xlabel(' 频率');ylabel(' 相位');%RC低通网络的单位冲激响应、幅频特性、相频特性figure(2)f=exp(-2*t)*sym('Heaviside(t)');Fw=fourier(f); %傅立叶变换x=[-4:0.02:4]; fx=subs(f,t,x);subplot(2,1,1);plot(x,fx); %波形图grid;W=[-4:0.02:4];FW=subs(Fw,w,W);subplot(2,2,3);plot(W,abs(FW)); %幅频特性grid;xlabel(' 频率');ylabel(' 幅值');subplot(2,2,4);plot(W,angle(FW)); %相频特性grid;xlabel(' 频率');ylabel(' 相位');(B) 运行结果图1 理想低通滤波器的单位冲激响应及频率特性图2 RC低通滤波电路的单位冲激响应及频率特性。
滤波器测试指标
滤波器测试指标滤波器是信号处理中常用的工具，它可以通过改变信号的频率特性来实现滤波效果。
在实际应用中，滤波器的性能评估非常重要，因为它直接影响到信号处理的效果。
本文将介绍滤波器的常用测试指标，包括频率响应、幅频特性、相频特性、群延迟、失真以及滤波器类型等。
一、频率响应频率响应是衡量滤波器性能的重要指标之一。
它描述了滤波器在不同频率下对信号的响应情况。
通常用频率响应曲线来表示，横轴为频率，纵轴为增益。
频率响应曲线能够直观地展示滤波器的通带、阻带以及过渡带等特性。
二、幅频特性幅频特性是频率响应的一种常见表示形式，它描述了滤波器在不同频率下的增益变化情况。
通常用幅频特性曲线来表示，横轴为频率，纵轴为增益。
幅频特性能够清晰地显示滤波器在不同频率下的增益变化情况，帮助我们了解滤波器的衰减特性。
三、相频特性相频特性是指滤波器在不同频率下的相位变化情况。
相位变化会导致信号的时移，因此相频特性对于滤波器的时域性能评估非常重要。
相频特性通常用相频特性曲线来表示，横轴为频率，纵轴为相位。
相频特性曲线能够帮助我们了解滤波器在不同频率下的相位变化情况，从而评估其时域性能。
四、群延迟群延迟是指滤波器对不同频率信号的延迟情况。
群延迟可以影响信号的相位和幅度，因此对于滤波器的时域性能评估非常重要。
群延迟通常用群延迟曲线来表示，横轴为频率，纵轴为群延迟。
群延迟曲线能够帮助我们了解滤波器对不同频率信号的延迟情况，从而评估其时域性能。
五、失真失真是指滤波器对输入信号进行处理后引入的额外变化。
常见的失真包括幅度失真和相位失真。
幅度失真指的是滤波器对信号幅度的改变程度，相位失真指的是滤波器对信号相位的改变程度。
失真会影响信号的质量，因此评估滤波器的失真情况对于保证信号处理的准确性非常重要。
六、滤波器类型滤波器根据其频率响应特点可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型。
不同类型的滤波器适用于不同的信号处理需求。
因此，在选择滤波器时，我们需要根据具体应用场景和信号特性来确定合适的滤波器类型。
常用滤波器的频率特性分析[1]
![常用滤波器的频率特性分析[1]](https://img.taocdn.com/s3/m/843723a90029bd64783e2cf5.png)
常用滤波器的频率特性分析摘要：滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。
在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。
滤波器对实现电磁兼容性是很重要的。
本文所述内容主要有滤波器概述及原理、种类等。
尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。
故对常见滤波器中低通滤波器、高通滤波器、带通滤波器和带阻滤波器，EMI滤波器，从频率出发，进行特性分析。
一、引言滤波器，是一种用来消除干扰杂讯的器件，将输入或输出经过过滤而得到纯净的直流电。
对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。
滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
二、原理滤波器一般有两个端口，一个输入信号、一个输出信号利用这个特性可以将通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。
滤波器是由电感器和电容器构成的网路，可使混合的交直流电流分开。
电源整流器中，即借助此网路滤净脉动直流中的涟波，而获得比较纯净的直流输出。
最基本的滤波器，是由一个电容器和一个电感器构成，称为L型滤波。
所有各型的滤波器，都是集合L型单节滤波器而成。
基本单节式滤波器由一个串联臂及一个并联臂所组成，串联臂为电感器，并联臂为电容器。
在电源及声频电路中之滤波器，最通用者为L型及π型两种。
就L型单节滤波器而言，其电感抗XL与电容抗XC，对任一频率为一常数，其关系为XL·XC=K2故L型滤波器又称为K常数滤波器。
倘若一滤波器的构成部分，较K常数型具有较尖锐的截止频率（即对频率范围选择性强），而同时对此截止频率以外的其他频率只有较小的衰减率者，称为m常数滤波器。
所谓截止频率，亦即与滤波器有尖锐谐振的频率。
通带与带阻滤波器都是m常数滤波器，m为截止频率与被衰减的其他频率之衰减比的函数。
滤波器设计中的滤波器阻带和通带的频率抖动和通带波动的分析
滤波器设计中的滤波器阻带和通带的频率抖动和通带波动的分析在滤波器设计中，频率抖动和通带波动是两个重要的参数，它们直接影响滤波器的性能和效果。
本文将对滤波器阻带和通带的频率抖动和通带波动进行分析，并探讨其原因和对系统的影响。
一、滤波器阻带的频率抖动滤波器阻带的频率抖动是指滤波器在阻带频率范围内出现的频率波动现象。
频率抖动通常由以下几个因素引起：1. 零点位置误差：滤波器的零点是极点的补集，当零点的位置存在误差时，会导致滤波器阻带内的频率抖动。
2. 零点和极点的数量和分布：滤波器的零点和极点数量和分布对频率抖动有重要影响。
如果零点和极点过于密集或者存在分布不均匀的情况，会增加频率抖动的程度。
3. 阻带截止频率的精度：滤波器的截止频率是决定滤波器性能的关键参数之一。
阻带截止频率精度低会导致频率抖动的增加。
频率抖动会对滤波器的性能产生不利影响。
频率抖动越大，滤波器的拒抗特性越差，滤波效果越差。
因此，在滤波器设计中需要注意控制频率抖动的大小。
二、滤波器通带的频率抖动滤波器通带的频率抖动是指滤波器在通带频率范围内出现的频率波动现象。
通带频率抖动的产生原因与阻带的频率抖动类似，但其对滤波器性能和应用的影响略有不同。
频率抖动会导致滤波器在通带内的频率响应不稳定，使得滤波器的传输特性发生变化，从而影响滤波器的准确性和稳定性。
因此，减小通带的频率抖动对于滤波器的设计和性能优化至关重要。
三、滤波器通带的波动滤波器通带的波动是指滤波器在通带频率范围内出现的幅度波动现象。
通带波动通常由以下几个因素引起：1. 滤波器零点和极点的幅度误差：滤波器零点和极点的幅度误差会导致滤波器在通带内出现波动现象。
2. 频率响应不平坦：滤波器的频率响应不平坦会导致通带波动的出现。
频率响应不平坦通常是由于传输函数中存在共振或谐振等现象引起的。
通带波动会导致滤波器在通带内的幅度响应不稳定，使得滤波器的输出信号出现起伏不定的情况。
因此，在滤波器设计中需要控制通带的波动，以保证滤波器的稳定性和可靠性。
滤波器的频率选择特性与带宽控制方法
滤波器的频率选择特性与带宽控制方法随着电子设备的迅速发展，滤波器作为一种重要的电路元件，被广泛应用于通信、音频、视频等领域中。
滤波器的主要功能是去除或衰减电路中不需要的信号，以及保留或增强所需的信号。
本文将介绍滤波器的频率选择特性以及带宽控制方法。
一、滤波器的频率选择特性滤波器的频率选择特性是指滤波器在不同频率下的响应情况，即对于不同频率的输入信号，滤波器能够选择性地通过或抑制。
滤波器的频率选择特性可以分为两类：低通滤波器和高通滤波器。
1. 低通滤波器低通滤波器是指对于频率小于某一截止频率的信号，能够通过的滤波器。
低通滤波器在音频领域中被广泛应用，用于去除高频噪声，保留低频音频信号。
常见的低通滤波器有RC低通滤波器、LC低通滤波器等。
2. 高通滤波器高通滤波器是指对于频率大于某一截止频率的信号，能够通过的滤波器。
高通滤波器在通信领域中常用于去除低频噪声，保留高频信号。
常见的高通滤波器有RC高通滤波器、LC高通滤波器等。
二、带宽控制方法带宽是指滤波器在频率选择特性中，能够满足一定要求的频率范围。
带宽的选择对于滤波器的性能以及应用有着重要影响。
下面介绍两种常见的带宽控制方法。
1. 调整阻抗通过调整滤波器电路中的阻抗值，可以改变滤波器的带宽。
一般来说，增大阻抗可以减小带宽，而减小阻抗可以增大带宽。
这种方法常用于被动滤波器，如RC滤波器、LC滤波器等。
2. 设计滤波器参数通过设计滤波器的参数，如电容、电感等数值，可以控制滤波器的带宽。
对于主动滤波器，如运放滤波器、数字滤波器等，可以通过改变电路中元件数值及布局来实现带宽控制。
此外，数字滤波器还可以通过调整算法参数来控制带宽。
三、滤波器的应用滤波器广泛应用于通信、音频、视频等领域。
在通信领域，滤波器用于解调、调制等信号处理过程中，提高信号的质量和可靠性。
在音频领域，滤波器用于音频信号的处理和增强，提高音质和音乐效果。
在视频领域，滤波器用于图像信号的处理，去除噪声和增强图像细节。
滤波器主要参数与特性指标
滤波器的主要参数（Definitions）：中心频率（Center Frequency）：滤波器通带的频率f0，一般取f0=（f1+f2）/2，f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。
窄带滤波器常以插损最小点为中心频率计算通带带宽。
截止频率（Cutoff Frequency）：指低通滤波器的通带右边频点及高通滤波器的通带左边频点。
通常以1dB或3dB相对损耗点来标准定义。
相对损耗的参考基准为：低通以DC处插损为基准，高通则以未出现寄生阻带的足够高通带频率处插损为基准。
通带带宽（BWxdB）：指需要通过的频谱宽度，BWxdB=（f2-f1）。
f1、f2为以中心频率f0处插入损耗为基准，下降X（dB）处对应的左、右边频点。
通常用X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征滤波器通带带宽参数。
分数带宽（fractional bandwidth）=BW3dB/f0×100[%]，也常用来表征滤波器通带带宽。
插入损耗（Insertion Loss）：由于滤波器的引入对电路中原有信号带来的衰耗，以中心或截止频率处损耗表征，如要求全带内插损需强调。
纹波（Ripple）：指1dB或3dB带宽（截止频率）范围内，插损随频率在损耗均值曲线基础上波动的峰-峰值。
带内波动（Passband Riplpe）：通带内插入损耗随频率的变化量。
1dB带宽内的带内波动是1dB。
带内驻波比（VSWR）：衡量滤波器通带内信号是否良好匹配传输的一项重要指标。
理想匹配VSWR=1：1，失配时VSWR<1。
对于一个实际的滤波器而言，满足VSWR<1 BWdBBWdBdiv>在入射波和反射波相位相同的地方，电压振幅相加为最大电压振幅Vmax ，形成波腹；在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Vmin ，形成波节。
其它各点的振幅值则介于波腹与波节之间。
滤波电路中的滤波特性分析
滤波电路中的滤波特性分析滤波电路是电子系统中常用的一种电路，它可以去除信号中的杂波和干扰，以保证信号的质量和可靠性。
滤波特性是指滤波电路对不同频率信号的响应情况。
在本文中，我们将对滤波电路的滤波特性进行分析。
1. 低通滤波器低通滤波器可以通过让低频信号通过而抑制高频信号来实现滤波的效果。
常见的低通滤波器有RC低通滤波器和RLC低通滤波器。
其频率响应曲线呈现出在截止频率处逐渐下降的特点。
2. 高通滤波器高通滤波器则相反，它可以通过让高频信号通过而抑制低频信号来实现滤波的效果。
常见的高通滤波器有RC高通滤波器和RLC高通滤波器。
其频率响应曲线呈现出在截止频率处逐渐上升的特点。
3. 带通滤波器带通滤波器是可以通过让某一特定频率范围内的信号通过而抑制其他频率的信号来实现滤波的效果。
常见的带通滤波器有LC带通滤波器和RLC带通滤波器。
其频率响应曲线在特定频率范围内呈现出较高的增益，而在其他频率处则有较低的增益。
4. 带阻滤波器带阻滤波器则相反，它可以通过让某一特定频率范围内的信号被抑制而使其不通过，而其他频率的信号则可以通过。
常见的带阻滤波器有LC带阻滤波器和RLC带阻滤波器。
其频率响应曲线在特定频率范围内呈现出较低的增益，而在其他频率处则有较高的增益。
5. 滤波器的性能参数在分析滤波特性时，我们还需要考虑滤波器的一些性能参数，如截止频率、增益、带宽等。
截止频率是指当信号的频率达到一定值时，滤波器开始起作用，信号被抑制或通过的程度会发生变化。
增益则是指信号经过滤波器后的输出与输入之间的比例关系。
带宽则是指滤波器对信号有效传输的频率范围。
综上所述，滤波电路中的滤波特性是指滤波器对不同频率信号的响应情况。
不同类型的滤波器具有不同的滤波特性，如低通滤波器能够抑制高频信号，高通滤波器则能够抑制低频信号，而带通滤波器和带阻滤波器则分别能够通过或抑制特定频率范围内的信号。
在分析滤波特性时，我们还需要考虑滤波器的截止频率、增益和带宽等性能参数。
滤波器的频率选择特性和滤波效果分析
滤波器的频率选择特性和滤波效果分析滤波器是一种能够抑制或通过特定频率范围信号的电路或设备。
它在电子、通信、音频处理等领域被广泛应用。
本文将对滤波器的频率选择特性和滤波效果进行分析。
一、滤波器的频率选择特性滤波器的频率选择特性是指在不同频段上对信号进行滤波的能力。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
它们的频率选择特性不同，适用于不同的应用场景。
下面将对各种滤波器的频率选择特性进行详细说明。
（一）低通滤波器低通滤波器能够通过低于截止频率的信号，并将高于截止频率的信号进行衰减。
它在音频处理中常用于去除高频噪声和杂音。
低通滤波器的频率响应曲线在截止频率处有一个陡峭的下降转折点，之后信号的衰减程度将会更大。
（二）高通滤波器高通滤波器能够通过高于截止频率的信号，并将低于截止频率的信号进行衰减。
它常用于音频处理中的低频消除和人声增强等应用。
高通滤波器的频率响应曲线在截止频率处有一个陡峭的上升转折点，之后信号的衰减程度将会更大。
（三）带通滤波器带通滤波器能够通过位于截止频率范围内的信号，并将低于和高于截止频率范围的信号进行衰减。
它适用于音频处理中的频段增强和降噪等应用。
带通滤波器的频率响应曲线在截止频率范围内波动较小，能够有效保留信号的原始特性。
（四）带阻滤波器带阻滤波器能够通过位于截止频率范围外的信号，并将截止频率范围内的信号进行衰减。
它在音频处理中常用于消除特定频带的干扰信号。
带阻滤波器的频率响应曲线在截止频率范围内有一个深的衰减谷，有效抑制了特定频率的信号。
二、滤波效果分析滤波效果是指滤波器对信号进行处理后的结果。
滤波器的滤波效果可以从两个方面进行评估：幅频特性和相频特性。
（一）幅频特性滤波器的幅频特性描述了滤波器对不同频率信号的衰减程度或增强程度。
幅频特性通过绘制频率响应曲线来表示，曲线上的点表示滤波器对该频率信号的增益或衰减程度。
通常，理想的滤波器应在所需范围内衰减或增益均匀，以达到信号处理的要求。
电路中的滤波器频率响应与滤波特性的设计
电路中的滤波器频率响应与滤波特性的设计在电子电路中，滤波器是一种用于抑制或通过特定频率信号的电路元件，它在电子设备中起到了非常重要的作用。
滤波器的频率响应和滤波特性的设计是电路设计过程中的核心部分。
本文将探讨电路中滤波器的频率响应和滤波特性的设计方法。
一、滤波器的频率响应滤波器的频率响应指的是滤波器对不同频率信号的响应程度。
一般来说，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
它们分别具有不同的频率响应特点。
1. 低通滤波器低通滤波器允许低于截止频率的信号通过，并抑制高于截止频率的信号。
在电路中，一阶低通滤波器可以通过一个电容器和一个电阻构成，一阶RC低通滤波器的截止频率可以由以下公式计算得出：fc = 1 / (2πRC)其中，fc表示截止频率，R表示电阻的阻值，C表示电容器的电容值。
2. 高通滤波器高通滤波器允许高于截止频率的信号通过，并抑制低于截止频率的信号。
一阶高通滤波器可以通过一个电容器和一个电阻构成，其截止频率计算公式如下：fc = 1 / (2πRC)3. 带通滤波器带通滤波器允许一定范围内的频率信号通过，而抑制其他频率的信号。
常见的带通滤波器有二阶和四阶的无源LC带通滤波器，以及激励信号为正弦波时的主动调谐滤波器。
4. 带阻滤波器带阻滤波器允许一定范围内的频率信号被抑制，而通过其他频率的信号。
常见的带阻滤波器有基于电容和电感的无源RC、RLC带阻滤波器和激励信号为正弦波时的主动调谐带阻滤波器。
二、滤波特性的设计滤波器的设计取决于所需的滤波特性。
为了达到设计要求，可以通过调整电路元件的数值、阻值或者电容值来实现所需要的频率响应。
1. 阻值的选择在滤波器的设计中，阻值的选择是非常重要的。
阻值的大小会影响滤波器的截止频率和滤波陡峭度。
一般来说，阻值越大，截止频率越低，滤波器的陡峭度越小。
2. 电容值的选择电容值的选择也是滤波器设计的关键因素之一。
电容值的变化会影响滤波器的截止频率。
滤波器的频率响应和幅频特性分析
滤波器的频率响应和幅频特性分析滤波器是一种电子设备，广泛应用于信号处理、通信系统和音频设备等领域。
它可以根据频率的不同，将输入信号中的特定频段通过，而抑制其他频段的信号。
滤波器的频率响应和幅频特性是评估其性能的重要指标。
本文将对滤波器的频率响应和幅频特性进行详细分析。
一、滤波器的频率响应滤波器的频率响应是指滤波器对不同频率信号的响应程度。
频率响应通常用幅度响应和相位响应来表示。
1. 幅度响应幅度响应表示滤波器对不同频率信号的衰减或增益程度。
一般来说，滤波器在通带内的幅度响应应该尽量保持平坦，即对各个频率的信号均衡地衰减或增益。
而在阻带内，滤波器应该有较高的衰减能力，使该频率范围内的信号被有效抑制。
幅度响应可以用增益曲线或幅度频率特性曲线来表示，通常以对数坐标形式呈现。
2. 相位响应相位响应描述滤波器对不同频率信号的相位延迟。
不同频率信号在滤波器中传输时，会因为电路元件的特性而存在不同的延迟。
相位响应的平坦度是滤波器性能的重要指标之一，应尽量保持线性。
二、滤波器的幅频特性滤波器的幅频特性描述了滤波器对信号幅度的衰减或增益关系。
常见的幅频特性包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
1. 低通滤波器低通滤波器能够通过低频信号，而将高频信号衰减。
在幅频特性曲线上，低通滤波器的通带是从直流到截止频率，通常以增益值为0dB作为参考。
截止频率是指滤波器在该频率处的幅值衰减到-3dB的位置。
2. 高通滤波器高通滤波器能够通过高频信号，而将低频信号衰减。
在幅频特性曲线上，高通滤波器的通带是从截止频率开始，直到无穷大频率。
截止频率处的增益值通常为0dB。
3. 带通滤波器带通滤波器能够通过某个频率范围内的信号，而将其他频率的信号衰减。
在幅频特性曲线上，带通滤波器的通带是两个截止频率之间的频率范围。
通带内的增益应尽量保持平坦。
4. 带阻滤波器带阻滤波器能够衰减某个频率范围内的信号，而通过其他频率的信号。
在幅频特性曲线上，带阻滤波器的阻带是两个截止频率之间的频率范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用滤波器的频率特性分析
摘要：滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。
在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。
滤波器对实现电磁兼容性是很重要的。
本文所述内容主要有滤波器概述及原理、种类等。
尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。
故对常见滤波器中低通滤波器、高通滤波器、带通滤波器和带阻滤波器，EMI 滤波器，从频率出发，进行特性分析。
一、引言
滤波器，是一种用来消除干扰杂讯的器件，将输入或输出经过过滤而得到纯净的直流电。
对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。
滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
二、原理
滤波器一般有两个端口，一个输入信号、一个输出信号
利用这个特性可以将通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。
滤波器是由电感器和电容器构成的网路，可使混合的交直流电流分开。
电源整流器中，即借助此网路滤净脉动直流中的涟波，而获得比较纯净的直流输出。
最基本的滤波器，是由一个电容器和一个电感器构成，称为L型滤波。
所有各型的滤波器，都是集合L型单节滤波器而成。
基本单节式滤波器由一个串联臂及一个并联臂所组成，串联臂为电感器，并联臂为电容器。
在电源及声频电路中之滤波器，最通用者为L型及π型两种。
就L型单节滤波器而言，其电感抗XL与电容抗XC，对任一频率为一常数，其关系为
XL·XC=K2
故L型滤波器又称为K常数滤波器。
倘若一滤波器的构成部分，较K常数型具有较尖锐的截止频率（即对频率范围选择性强），而同时对此截止频率以外的其他频率只有较小的衰减率
者，称为m常数滤波器。
所谓截止频率，亦即与滤波器有尖锐谐振的频率。
通带与带阻滤波器都是m常数滤波器，m为截止频率与被衰减的其他频率之衰减比的函数。
每一m常数滤波器的阻抗与K常数滤波器之间的关系，均由m常数决定，此常数介于0～1之间。
当m接近零值时，截止频率的尖锐度增高，但对于截止频的倍频之衰减率将随着而减小。
最合于实用的m值为0.6。
至于那一频率需被截止，可调节共振臂以决定之。
m常数滤波器对截止频率的衰减度，决定于共振臂的有效Q值之大小。
若达K常数及m常数滤波器组成级联电路，可获得尖锐的滤波作用及良好的频率衰减。
三、特性分析
⑴低通滤波器
从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。
⑵高通滤波器
与低通滤波相反，从频率f1～∞，其幅频特性平直。
它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。
⑶带通滤波器
它的通频带在f1～f2之间。
它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。
⑷带阻滤波器
与带通滤波相反，阻带在频率f1～f2之间。
它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。
低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。
低通滤波器与高通滤波器的串联
低通滤波器与高通滤波器的并联
(5)EMI滤波器
电磁干扰滤波器，又名“EMI滤波器”是一种用于抑制电磁干扰，特别是电源线路或控制信号线路中噪音的电子线路设备。
电磁干扰滤波器的功能就是保持电子设备的内部产生的噪声不向外泄漏，同时防止电子设备外部的交流线路产生的噪声进入设备。
因为有害的电磁干扰的频率要比正常信号频率高得多，所以电磁干扰滤波器是通过选择性地阻拦或分流有害的高频来发挥作用的。
基本上，电磁干扰滤波器的感应部分被设计作为一个低通器件使交流线路频率通过，同时它还是一个高频截止器件，电磁干扰滤波器的其他部分使用电容来分路或分流有害的高频噪声，使这些有害的高频噪声不能到达敏感电路。
这样，电磁干扰滤波器显著降低或衰减了所有要进入或离开受保护电子器件的有害噪声信号。
EMI滤波器的频率特性分析:
(1)基本结构
EMI滤波器是由电感和电容组成的低通滤波器。
其一般的拓扑结构如图1所示。
图1 EMI滤波器一般的电路拓扑结构
C X是差模滤波电容，C Y是共模滤波电容；L1为共模扼流圈，L2为独立电感。
滤波器共模等效电路和差模等效电路分别如图2和图3所示。
其中，L e为共模扼流圈的漏电电感.
图2 共模等效电路
图3 差模等效电路
由图2所示的共模等效电路可以得到图4所示共模电路简化等效图。
其中L cm =L1 +0.5×L2 ,C cm =2×C Y。
由图3所示的差模等效电路可以得到图4所示的电路形式。
其中L dm=L3+2*L2,C1=Cx+0.5×CＹ。
由于一般共模电容C Y远小于差模电容C x，所以可以认为C1＝C2。
图4 共模化简等效电路
图5 差模化简等效电路
(2)插入损耗
EMI滤波器对干扰信号的抑制能力用其插入损耗(IL)来衡量。
插入损耗定义为：没有滤波器接入时，从干扰信号源传输到负载的功率P1，和接人滤波器后，从干扰信号源传输到负载的功率P2之比，通常用dB表示，滤波器的插入损耗与滤波器网络的网络参量以及源端、负载端阻抗有关[3]。
插入损耗可以表示成式(1)的形式
IL=10logp1/p2=
20log(a11R L+a12+a21R S R L+a22R S/R S+R L) (1)
其中，R S和R L分别是源端和负载阻抗，a11,a12，a21,a22为滤波器网络的A参数。
四、应用
常见的滤波器有电源EMI滤波器、开关电源EMI滤波器、反射EMI滤波器、损耗线EMI 滤波器和有源滤波器。
电源EMI滤波器是一种低通滤波器，它能毫无衰减地把直流、50Hz、400Hz的电源功率传输到设备上去，对于其他高频信号则产生很大衰减。
电源EMI滤波器，又称电网滤波器、电网噪声滤波器、进线滤波器、噪音滤波器等。
开关电源EMI滤波器已广泛用于许多电子设备中。
它与一般的线性稳压电源相比，省去了笨重的电源变压器，具有体积小、效率高的优点。
但本身就是EMI源，它产生的EMI信号，即占有很宽的频率范围，又有一定的幅度。
要把产生的EMI信号控制在有关EMC标准规定的极限电平一下，必须采用特殊设计的开关电源EMI滤波器。
对反射EMI滤波器来说，要求对EMI信号有最大的抑制作用，基本原则就是阻抗失配，C电容量较大，用于单相交流供电系统时，即使没有接负载，可能也会有较大电流。
对某X
C电容器的反射EMI滤些对线与地之间电容器有严重限制的应用场合，要注意选用含合适
X
波器。
损耗线EMI滤波器就是损耗传输线EMI滤波器，也称为吸收滤波器和穿心滤波器等。
损耗EMI滤波器直接是由损耗传输线或在上面增加适合的集中电容器构成。
有源滤波器是含有有源器件的各种滤波网络。
与利用电感器、电容器实现滤波功能的无源滤波器相比，有源滤波器可以省去体积庞大的电感元件，便于小型化和集成化，适于实现较低频率的滤波。
另外，有源滤波器可以获得电压或电流增益，以抵偿滤波网络的损害。
有源滤波器的有源器件是晶体管和运算放大器。
五、结论
实践表明，即使对一个经过很好设计并且具有正确的屏蔽和接地措施的系统，也仍然会有不需要的能力传导进入此系统，致使系统的性能降低或引起系统的失灵，滤波器可以把这些不需要的传输能量减小到时系统能满意地工作的电平，是能量很容易的通过，而在通带之外，抑制了能量的传输，所以滤波器是抑制干扰的一种很有效的手段。
参考文献
[1]张厚.《电磁兼容原理》.西安：西北工业大学出版社，2008.
[2]杨克俊.《电磁兼容原理与设计技术》.北京.人民邮电出版社.2004.
[3]贾科林，琼梅，毕闯，等．EMI滤波器的设计及仿真[J]．安全与电磁兼容，2007.。
