机械毕业设计4220-5t桥式起重机控制线路设计
桥式起重机电气控制系统设计
1 引言(或绪论）1．1 课题简介本次毕业设计课题为“20/5t桥式起重机电气控制系统设计”。
其主要任务是将接触—继电器控制的传统桥式起重机利用PLC进行改造.用到的实验台是THJPES-2型机床PLC电气控制实训考核装置,所以本次任务的重点是完成模拟实验.本次设计的控制部分主要是西门子S7—200 PLC系统，并结合STEP7软件进行了简单的控制编程。
1．2桥式起重机在现代工业中的发展情况桥式起重机是现代工业生产和起重运输中实现生产过程机械化、自动化重要的工具和设备.所以桥式起重机在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用。
经过多年的发展,我国桥式起重机的应用不断扩大，随着技术进步，针对实际中桥式起重机的恶劣工作坏境及长时间超负荷作业而导致的事故，为桥式起重机改造提出了新的要求，以便在实际操作更加安全、更加高效。
1．3PLC在工业自动控制中的应用可编程程序控制器简称PLC，是微机技术与继电器常规控制技术相结合的产物，是在顺序控制器和微机控制器的基础上发展起来的新型控制器,是一种以微机处理器为核心用作数字控制的专用计算机。
它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电器操作维护人员的技能和习惯,摒弃了微机常用的计算机编程语言的表达形式，形成一套以继电器梯形图为基础的形象编程语言和模块化的软件结构，使用户程序的编制清晰直观、方便易学，调试和查错都很简单。
PLC现已成为现代工业控制三大支柱（PLC、CAD/CAM、ROBOT)之一，以其可靠性、逻辑功能强、体积小、可在线修改控制程序、具有远程通讯联网功能等优异性能,日益取代由大量中间继电器组成的传统继电—接触器控制系统在机械、化工、冶金等行业中的重要作用。
PLC的应用深度和广度已经成为一个国家工业先进水平的重要标志之一.微电子技术与计算机技术的结合,使PLC 的功能变得更加强大，通过可编程控制的实现，为PLC 增添了使用上的灵活性。
桥式起重机毕业设计
桥式起重机毕业设计由于工业生产规模不断扩大生产效率日益提高以及产品生产过程中物料装卸搬运费用所占比例逐渐增加促使大型或高速起重机的需求量不断增长起重量越来越大工作速度越来越高并对能耗和可靠性提出更高的要求。
起重机已成为自动化生产流程中的重要环节。
起重机不但要容易操作容易维护而且安全性要好可靠性要高要求具有优异的耐久性、无故障性、维修性和使用经济性,起重机的出现大大提高了人们的劳动效率以前需要许多人花长时间才能搬动的大型物件现在用起重机就能轻易达到效果尤其是在小范围的搬动过程中起重机的作用是相当明显的。
在工厂的厂房内搬运大型零件或重型装置桥式起重机是不可获缺的。
桥式起重机作为物料搬运机械在整个国民经济中有着十分重要的地位。
经过几十年的发展我国桥式起重机制造厂和使用部门在设计、制造工艺设备使用维修、管理方面不断积累经验不断改造推动了桥式起重机的技术进步。
本论文主要通过电气系统的设计使5t桥式起重机规定的各种运动要求。
现根据起重机的新理论、新技术和新动向结合实例简要论述国外先进起重机的特点和发展趋势。
1.1起重机的特点和发展趋势现根据起重机的新理论、新技术和新动向结合实例简要论述国外先进起重机的特点和发展趋势。
1.1.1大型化和专用化由于工业生产规模的不断扩大生产效率日益提高以及产品生产过程中物料装卸搬运费用所占比例逐渐增加促使大型或高速起重机的需求量不断增长。
起重量越来越大工作速度越来越高并对能耗和可靠性提出更高的要求。
起重机已成为自动化生产流程中的重要环节。
起重机不但要容易操作容易维护而且安全性要好可靠性要高要求具有优异的耐久性、无故障性、维修性和使用经济性。
目前世界上最大的浮游起重机起重量达6500t最大的履带起重机起重量达3000t最大的桥式起重机起重量为1200t集装箱岸边装卸桥小车的最大运行速度已达350m/min堆垛起重机最大运行速度是240m/min垃圾处理用起重机的起升速度达100m/min 。
桥式起重机控制系统设计毕业论文
桥式起重机控制系统设计毕业论文目录1绪论 (1)1.1传统桥式起重机控制系统存在的问题 (1)1.2桥式起重机电气传动技术的国内外发展概况 (1)1.3本课题的研究意义及主要内容 (2)2矢量控制变频调速 (4)2.1变频调速的基本原理 (4)2.2变频器的基本结构 (6)2.3变频调速的控制方式—矢量控制方式 (6)3 变频调速桥式起重机系统总体方案设计和部件选型 (8)3.1桥式起重机系统 (8)3.1.1各机构组成和特点 (8)3.1.2传统桥式起重机机的电气控制系统 (8)3.2本系统总体方案设计 (9)3.3系统的部件设计 (10)3.3.1电机的选用 (10)3.3.2变频器的选用 (12)3.3.3常用辅件的选择 (16)4可编程序控制器在桥式起重机变频控制系统中的应用 (19)4.1 PLC的系统组成与各部分的作用 (19)4.2可编程序控制器 (19)4.3变频调速起重机控制系统设计 (20)4.3.1系统控制的要求 (20)4.3.2控制系统的I/O点及地址分配 (20)4.3.3 PLC配置 (22)4.3.4.电气控制系统原理图 (23)4.3.5各机构的安全保护及检测 (25)5桥式起重机变频调速系统软件设计 (27)5.1 S7一200PLC网络的通信协议及本系统采用的通信协议 (27)5.1.1 S7-200PLC网络的通信协议 (27)5.1.2本系统采用的通信协议 (27)5.1.3上位机和PLC之间的通信 (27)5.2 PLC程序设计 (29)5.2.1 PLC编程软件概述 (29)5.2.2 程序设计 (30)5.3系统抗干扰措施 (37)6全文总结及其展望 (38)6.1全文总结 (38)6.2研究展望 (39)参考文献 (40)致谢 (41)1绪论1.1传统桥式起重机控制系统存在的问题桥式起重机作为物料搬运机械在整个国民经济中有着十分重要的地位。
但在实际使用中，结构开裂仍时有发生。
桥式起重机控制线路

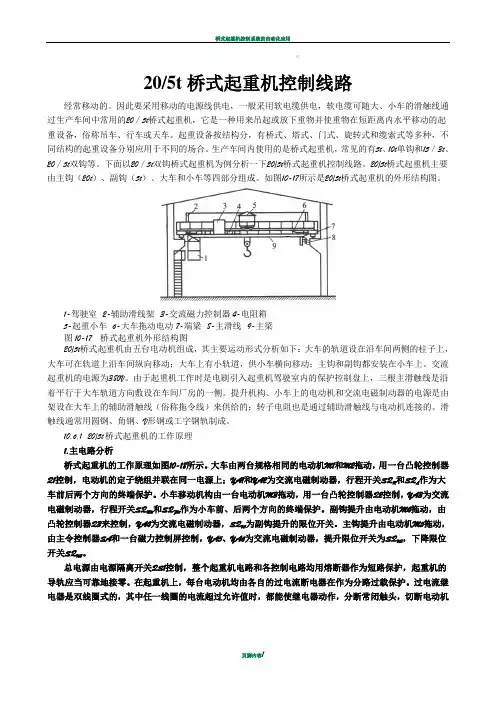

桥式起重机控制系统的自动化应用20/5t桥式起重机控制线路经常移动的。
因此要采用移动的电源线供电，一般采用软电缆供电，软电缆可随大、小车的滑触线通过生产车间中常用的20／5t桥式起重机，它是一种用来吊起或放下重物并使重物在短距离内水平移动的起重设备，俗称吊车、行车或天车。
起重设备按结构分，有桥式、塔式、门式、旋转式和缆索式等多种，不同结构的起重设备分别应用于不同的场合。
生产车间内使用的是桥式起重机，常见的有5t、10t单钩和15／3t、20／5t双钩等。
下面以20／5t双钩桥式起重机为例分析一下20/5t桥式起重机控制线路。
20/5t桥式起重机主要由主钩（20t）、副钩（5t）、大车和小车等四部分组成。
如图10-17所示是20/5t桥式起重机的外形结构图。
1-驾驶室 2-辅助滑线架 3-交流磁力控制器4-电阻箱5-起重小车 6-大车拖动电动7-端梁 8-主滑线 9-主梁图10-17 桥式起重机外形结构图20/5t桥式起重机由五台电动机组成，其主要运动形式分析如下：大车的轨道设在沿车间两侧的柱子上，大车可在轨道上沿车间纵向移动；大车上有小轨道，供小车横向移动；主钩和副钩都安装在小车上。
交流起重机的电源为380V。
由于起重机工作时是电刷引入起重机驾驶室内的保护控制盘上，三根主滑触线是沿着平行于大车轨道方向敷设在车间厂房的一侧。
提升机构、小车上的电动机和交流电磁制动器的电源是由架设在大车上的辅助滑触线（俗称拖令线）来供给的；转子电阻也是通过辅助滑触线与电动机连接的。
滑触线通常用圆钢、角钢、V形钢或工字钢轨制成。
10.6.1 20/5t桥式起重机的工作原理1.主电路分析桥式起重机的工作原理如图10-18所示。
大车由两台规格相同的电动机M1和M2拖动，用一台凸轮控制器Q1控制，电动机的定子绕组并联在同一电源上；YA1和YA2为交流电磁制动器，行程开关SQ R和SQ L作为大车前后两个方向的终端保护。
小车移动机构由一台电动机M3拖动，用一台凸轮控制器Q2控制，YA3为交流电磁制动器，行程开关SQ BW和SQ FW作为小车前、后两个方向的终端保护。
桥式起重机毕业设计
第一章绪论由于工业生产规模不断扩大，生产效率日益提高，以及产品生产过程中物料装卸搬运费用所占比例逐渐增加，促使大型或高速起重机的需求量不断增长，起重量越来越大，工作速度越来越高，并对能耗和可靠性提出更高的要求。
起重机已成为自动化生产流程中的重要环节。
起重机不但要容易操作，容易维护，而且安全性要好，可靠性要高，要求具有优异的耐久性、无故障性、维修性和使用经济性,起重机的出现大大提高了人们的劳动效率，以前需要许多人花长时间才能搬动的大型物件现在用起重机就能轻易达到效果，尤其是在小范围的搬动过程中起重机的作用是相当明显的。
在工厂的厂房内搬运大型零件或重型装置桥式起重机是不可获缺的。
桥式起重机作为物料搬运机械在整个国民经济中有着十分重要的地位。
经过几十年的发展，我国桥式起重机制造厂和使用部门在设计、制造工艺，设备使用维修、管理方面，不断积累经验，不断改造，推动了桥式起重机的技术进步。
本论文主要通过电气系统的设计使5t桥式起重机规定的各种运动要求。
现根据起重机的新理论、新技术和新动向，结合实例，简要论述国外先进起重机的特点和发展趋势。
1.1起重机的特点和发展趋势现根据起重机的新理论、新技术和新动向，结合实例，简要论述国外先进起重机的特点和发展趋势。
1.1.1大型化和专用化由于工业生产规模的不断扩大，生产效率日益提高，以及产品生产过程中物料装卸搬运费用所占比例逐渐增加，促使大型或高速起重机的需求量不断增长。
起重量越来越大，工作速度越来越高，并对能耗和可靠性提出更高的要求。
起重机已成为自动化生产流程中的重要环节。
起重机不但要容易操作，容易维护，而且安全性要好，可靠性要高，要求具有优异的耐久性、无故障性、维修性和使用经济性。
目前世界上最大的浮游起重机起重量达6，500t，最大的履带起重机起重量达3，000t，最大的桥式起重机起重量为1，200t，集装箱岸边装卸桥小车的最大运行速度已达350m/min，堆垛起重机最大运行速度是240m/min，垃圾处理用起重机的起升速度达100m/min 。
桥式起重机控制线路设计毕业设计
桥式起重机控制线路设计毕业设计毕业设计设计题⽬： 205t桥式起重机控制线路设计系别：机械⼯程系专业：班级：姓名：学号：指导⽼师：完成时间：⽬录摘要 (Ⅰ)ABSTRACT (Ⅱ)第⼀章20/5t桥式起重机常⽤电器，电机及选⽤………………………………………1.1 常⽤低压电器……………………………………………………………………1.2 熔断器………………………………………………………………………………1.3 ⼑开关………………………………………………………………………………1.4 20/5t桥式起重机变频调速系统主要辅件选⽤……………………………………1.5 20/5t桥式起重机变频调速系统电动机容量选⽤……………………………………1.6 20/5t桥式起重机变频调速系统变频器容量选⽤……………………………………1.7 电阻器和频敏变阻器…………………………………………………………………1.8 电磁铁………………………………………………………………………………第⼆章凸轮控制器，变频器……………………………………………………………2.1 凸轮控制器……………………………………………………………………2.2 变频器………………………………………………………………………………第三章20/5t桥式起重机电⽓控制线路………………………………………………………3.1 桥式起重机的电⽓控制要求………………………………………………………3.2 副钩凸轮控制器控制电路………………………………………………………3.3保护电路………………………………………………………………………结束语…………………………………………………………………………………………参考⽂献………………………………………………………………………………摘要桥式起重机是桥架在⾼架轨道上运⾏的⼀种桥架型起重机，⼜称天车。
桥式起重机的桥架沿铺设在两侧⾼架上的轨道纵向运⾏，起重⼩车沿铺设在桥架上的轨道横向运⾏，构成⼀矩形的⼯作范围，就可以充分利⽤桥架下⾯的空间吊运物料，不受地⾯设备的阻碍。
毕业设计论文桥式起重机电气控制毕业设计
275T/50桥式起重机电气控制设计摘要桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。
桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。
桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。
桥式起重机可分为普通桥式起重机、简易粱桥式起重机和冶金专用桥式起重机三种。
普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。
起重小车又由起升机构、小车运行机构和小车架三部分组成。
起升机构包括电动机、制动器、减速器、卷筒和滑轮组。
电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。
本文重点研究起重机的控制，通过使用串电阻的调速方法已实现对电机的控制，从而控制起重机。
关键词：起重小车;电动机；串电阻调速275T/50 bridge crane electrical control designABSTRACTBridge crane is a bridge in an elevated running track as a bridge-type crane, also known as Crane。
Bridge crane installed in the bridge along the track on both sides of the elevated vertical run，Lifting trolley along the bridge on the laying of the track in the horizontal run, which constitute the scope of work of a rectangle, you can take full advantage of the space bridge was being lifted the following materials, the hindered from ground equipment.Bridge crane widely used in indoor and outdoor warehouses, factories, docks and outdoor storage yard, etc.Bridge crane bridge crane can be divided into ordinary, simple beam bridge crane and metallurgical three special bridge crane.Lifting bodies, including the motor, brake, reducer, drum and pulle y blocks。
20-5t桥式起重机控制线路分析2
2
3、讲授新课时间
70
2、复习导入时间
8
4、归纳小结时间
5
5、作业布置时间
5
教
学
后
记
［复习导入]
1.桥式起重机供电有哪些特殊性,有什么控制要求？
2。桥式起重机一共有几台电动机,都采用什么类型的电动机，为什么要采用这种类型的电动机？
[讲授新课]
六、20t/5t桥式起重机电路工作原理
两个提升机构，主钩额定起重量30t,副钩额定起重量5t，分别用M1、M2传动,大车由M4、M5分别传动，小车由M3传动.
桥架限位开关SQ1、SQ2分别串在大车电动机正反向接触器KM10、KM11电路中，在左行极限位置压动SQ1，切断左行接触器KM10，左行停止，但允许右行接触器KM11通电，控制大车向右退回;同样,在右行极限位置SQ2动作,限制右行，可以左行退回。
2、主钩提升机构主令控制器与磁力控制盘控制系统
（1）提升重物时电路工作情况
各电动机电源通过KM控制.由KM线圈和电动机过电流保护、凸轮控制器零位保护、各运动方向行程限位保护、舱盖、栏杆安全开关及紧急断电保护等组成控制柜保护电路。
启动前,将主令控制器SA1和各凸轮控制器SA2、SA3、SA4均放到“零位"，才能接通电源。各控制器触头状态如表3—6～表3—9示（P119～P121）。
205t桥式起重机电气控制线路
五
教具准备 万用表
六
教学方法 讲授、多媒体教学
七
课时安排 4 学时（160 分钟）
教学过程
辅助手段 及说明
【引入新课】 桥式起重机：是一种用来吊起或放下重物并使重物在短距离内水平移动的起
重设备，俗称吊车、行车或天车。 【新课讲解】 一、20/5t 桥式起重机主要结构和运动形式
大车的轨道敷设在车间两侧的立柱上，大车可在轨道上沿车间纵向移动；大 观 看 多 媒 车上装有小车轨道，供小车横向移动；主钩和副钩都装在小车上，主钩用来提升 体图片 重物，副钩除可提升轻物外，还可以协同主钩完成工件的吊运，但不允许主、副 钩同时提升两个物件。 二、20/5t 桥式起重机对电力拖动的要求
sq6l1三205t桥式起重机电气控制线路分析l2l3四205t桥式起重机常见电气故障分析故障现象故障原因合上电源总开关qs1并按下启动按钮sb后接触器km不动作1线路无电压2熔断器fu1熔断或过电流继电器动作后未复位3紧急开关qs4或安全开关sq7sq8sq9未合上4各凸轮控制器手柄未在零位主接触器km吸合后过电流继电器立即动作1凸轮控制器电路接地2电动机绕组接地3电磁抱闸线圈接地接通电源并转动凸轮控制器的手轮后电动机不启动1凸轮控制器主触头接触不良2滑触线与集电刷接触不良3电动机的定子绕组或转子绕组接触不良4电磁抱闸线圈断路或制动器未松开故障现象故障原因转动凸轮控制器后电动机能启动运转但不能输出额定功率且转速明显减慢1电源电压偏低2制动器未完全松开3转子电路串接的附加电阻未完全切除4机构卡住制动电磁铁线圈过热1电磁铁线圈的电压与线路电压不符2电磁铁工作时动静铁心间的间隙过大3电磁铁的牵引力过载4制动器的工作条件与线圈数据不符5电磁铁铁心歪斜或机械卡阻制动电磁铁噪声过大1交流电磁铁短路环开路2动静铁心端面有油污3铁心松动或铁心端面不平整4电磁铁过载凸轮控制器在工作过程中卡住或转不到位1凸轮控制器的动触头卡在静触头下面2定位机构松动凸轮控制器在转动过程中火花过大1动静触头接触不良2控制的电动机容量过大
20-5t桥式起重机毕业论文
１概述1.1起重机械的用途及工作特点起重机械主要用于装卸和搬运物料，是现代化生产的重要设备。
它不仅广泛应用于工厂、矿山、港口、车站、建筑工地、电站等生产领域，而且也应用到人们的生活领域。
使用起重运输机械，能减轻工人劳动强度，降低装卸费用，减少货物的破损，提高劳动生产率，实现生产过程机械化和自动化不可缺少的机械设备。
起重机械是以间歇、重复工作方式，通过起重吊钩或其它吊具的起升、下降，或升降与运移重物的机械设备。
其工作特点具有周期性。
在每一工作循环中，它的主要机构作一次正向及反向运动，每次循环包括物品的装载及卸载，搬运物品的工作行程和卸载后的空钩回程，前后两次装载之间还有包括辅助准备时间在内的短暂停歇。
