500kV海底电缆浅滩保护套管工程实践与运行思考
500kV海底电缆浅滩保护套管工程实践与运行思考海底电缆是指从电源站通过电缆布线将电能传输到海上设施或海上开采油气设施的电缆。
海底电缆具有传输长距离、稳定可靠等优点，但在海底地形中，电缆很容易遭受外部环境的影响，特别是在浅滩处，电缆更容易被海洋环境损伤。
因此，为了保护海底电缆免受外部环境的影响，保护套管工程应运而生。
本文主要介绍500kV海底电缆浅滩保护套管工程的实践及相关技术的运行思考。
工程简介500kV海底电缆浅滩保护套管工程位于广东省东部海域，覆盖面积约为5平方公里，工程内容主要包括：浅滩内收纳壳安装、保护套管安装、电缆张力调整、封孔、可视化管理系统建设等。
浅滩内收纳壳在浅滩区域内，为防止保护套管移动，通过使用收纳壳对其进行固定。
收纳壳主要由钢材制成，具有结构牢固、耐腐蚀、经济实用等特点。
保护套管安装保护套管作为海底电缆重要的保护措施，主要用于防护电缆免受外部环境的影响。
保护套管采用高密度聚乙烯(HDPE)材料制成，具有优异的耐腐蚀性、抗压性、抗水解性等性质。
在安装过程中，需要考虑海底地形、水深等多种因素。
电缆张力调整保护套管完成安装后，需要进行张力调整。
张力调整时需要考虑保护套管自身的强度，保证张力不会对其造成损伤。
封孔对于非安装孔位，需要进行封孔，以保证海水不会进入套管内。
封孔主要采用聚氨酯填缝剂进行填补，填缝剂具有优良的防水、维护性好的特点。
可视化管理系统建设为了方便对海底电缆的管理，可视化管理系统应运而生。
该系统可以实现对海底电缆状态的实时监控、故障预警、数据分析等功能，从而提高管理效率。
能源安全与环保意义500kV海底电缆浅滩保护套管工程的建设，可以保障中国工业生产和人民生活的电力需求，进而对提高国家工业和经济发展水平有很大的推动。
同时，建设这个工程也可以减少污染物的排放。
与传统的火力发电方式相比，海底电缆通过水平无污染方式可以降低空气污染和温室气体排放。
此外，在海底电缆运输过程中，也将减少包括船舶污染等在内的一些额外的污染物排放。

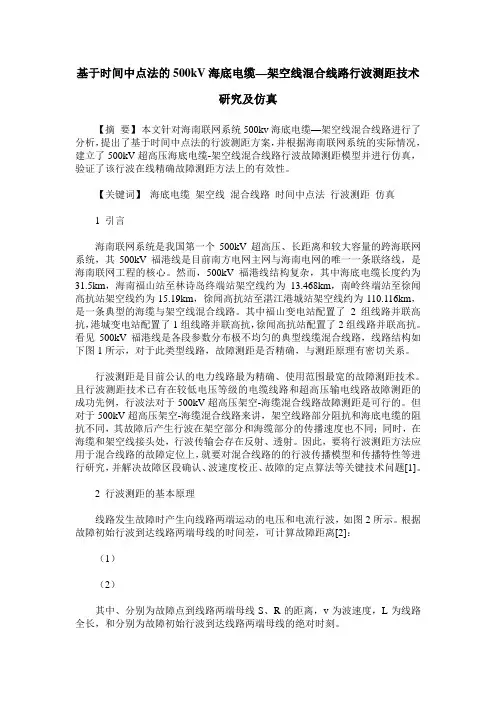

基于时间中点法的500kV海底电缆—架空线混合线路行波测距技术研究及仿真
基于时间中点法的500kV海底电缆—架空线混合线路行波测距技术研究及仿真【摘要】本文针对海南联网系统500kv海底电缆—架空线混合线路进行了分析，提出了基于时间中点法的行波测距方案，并根据海南联网系统的实际情况，建立了500kV超高压海底电缆-架空线混合线路行波故障测距模型并进行仿真，验证了该行波在线精确故障测距方法上的有效性。
【关键词】海底电缆架空线混合线路时间中点法行波测距仿真1 引言海南联网系统是我国第一个500kV超高压、长距离和较大容量的跨海联网系统，其500kV福港线是目前南方电网主网与海南电网的唯一一条联络线，是海南联网工程的核心。
然而，500kV福港线结构复杂，其中海底电缆长度约为31.5km，海南福山站至林诗岛终端站架空线约为13.468km，南岭终端站至徐闻高抗站架空线约为15.19km，徐闻高抗站至湛江港城站架空线约为110.116km，是一条典型的海缆与架空线混合线路。
其中福山变电站配置了2组线路并联高抗，港城变电站配置了1组线路并联高抗，徐闻高抗站配置了2组线路并联高抗。
看见500kV福港线是各段参数分布极不均匀的典型线缆混合线路，线路结构如下图1所示，对于此类型线路，故障测距是否精确，与测距原理有密切关系。
行波测距是目前公认的电力线路最为精确、使用范围最宽的故障测距技术。
且行波测距技术已有在较低电压等级的电缆线路和超高压输电线路故障测距的成功先例，行波法对于500kV超高压架空-海缆混合线路故障测距是可行的。
但对于500kV超高压架空-海缆混合线路来讲，架空线路部分阻抗和海底电缆的阻抗不同，其故障后产生行波在架空部分和海缆部分的传播速度也不同；同时，在海缆和架空线接头处，行波传输会存在反射、透射。
因此，要将行波测距方法应用于混合线路的故障定位上，就要对混合线路的的行波传播模型和传播特性等进行研究，并解决故障区段确认、波速度校正、故障的定点算法等关键技术问题[1]。
2 行波测距的基本原理线路发生故障时产生向线路两端运动的电压和电流行波，如图2所示。
浙江500kV跨海线路采用特大截面高强度铝合金导线
浙江500kV跨海线路采用特大截面高强度铝合金导线
浙江首条500kV跨海超高压输电线路，采用了特大截面、大跨越、高强度铝合金架空导线。
导线重量每米3.9公斤，外径38.7毫米，是目前全国500kV跨海架线中截面最大的导线。
线路全长37.8公里，共有铁塔74基，也是舟山海岛联网至大陆的首条500kV等级线路，海上大跨越线路共计8.39公里，是目前全国500kV电网等级中高塔数量最多、跨海距离最长的线路，最大档距长达1894米。
该线路于2014年1月投运至今已经一年多。
目前，国网浙江检修公司正在对线路进行全面"体检"。
海底电力电缆铠装结构机械强度分析及设计
