柴油机喷油器结构认识及雾化性能分析实验报告
喷油器论文：喷油器 柴油机 CFD 空化 雾化

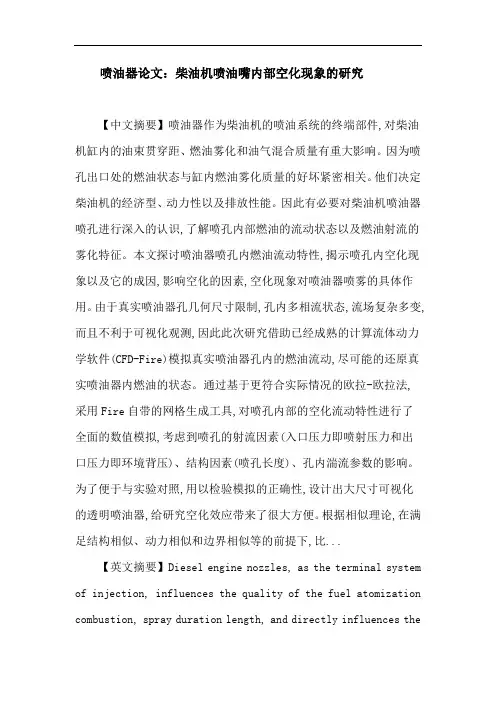

喷油器论文：柴油机喷油嘴内部空化现象的研究【中文摘要】喷油器作为柴油机的喷油系统的终端部件,对柴油机缸内的油束贯穿距、燃油雾化和油气混合质量有重大影响。
因为喷孔出口处的燃油状态与缸内燃油雾化质量的好坏紧密相关。
他们决定柴油机的经济型、动力性以及排放性能。
因此有必要对柴油机喷油器喷孔进行深入的认识,了解喷孔内部燃油的流动状态以及燃油射流的雾化特征。
本文探讨喷油器喷孔内燃油流动特性,揭示喷孔内空化现象以及它的成因,影响空化的因素,空化现象对喷油器喷雾的具体作用。
由于真实喷油器孔几何尺寸限制,孔内多相流状态,流场复杂多变,而且不利于可视化观测,因此此次研究借助已经成熟的计算流体动力学软件(CFD-Fire)模拟真实喷油器孔内的燃油流动,尽可能的还原真实喷油器内燃油的状态。
通过基于更符合实际情况的欧拉-欧拉法,采用Fire自带的网格生成工具,对喷孔内部的空化流动特性进行了全面的数值模拟,考虑到喷孔的射流因素(入口压力即喷射压力和出口压力即环境背压)、结构因素(喷孔长度)、孔内湍流参数的影响。
为了便于与实验对照,用以检验模拟的正确性,设计出大尺寸可视化的透明喷油器,给研究空化效应带来了很大方便。
根据相似理论,在满足结构相似、动力相似和边界相似等的前提下,比...【英文摘要】Diesel engine nozzles, as the terminal system of injection, influences the quality of the fuel atomization combustion, spray duration length, and directly influences theDiesel engine of cylinder combustion ,fuel economy and power performance.To learn more about diesel nozzle, Understand the flow state in the internal engine nozzle.In this paper, we study fuel Flow characteristics,learn the cavitation phenomenon in injector.cavitating flow in diesel injector affect diesel fuel spray and combustion chara...【关键词】喷油器柴油机 CFD 空化雾化【英文关键词】Nozzle Diesel CFD Cavitation Spray【索购全文】联系Q1：138113721 Q2：139938848【目录】柴油机喷油嘴内部空化现象的研究摘要2-3ABSTRACT3第1章绪论7-14 1.1 选题的背景与现实意义7-10 1.2 空化现象及国内外研究现状10-12 1.2.1 空化现象10-11 1.2.2 国内外研究近况11-12 1.3 本文的主要内容及意义12-14第2章计算流体力学（CFD）概述及 Fire 简介14-20 2.1 采用CFD 的方法对流体流动进行数值模拟14-17 2.1.1 建立控制方程15 2.1.2 初始条件与边界条件15 2.1.3 划分网格，生成计算节点15-16 2.1.4 建立离散方程16-17 2.1.5离散初始条件和边界条件17 2.1.6 定义求解控制参数17 2.1.7 求解离散方程17 2.1.8 判断解得收敛性17 2.1.9 结果显示与输出17 2.2 Fire 软件简介17-19 2.2.1 Fire 软件前处理模块17-19 2.2.2 求解器19 2.2.3 后处理19 2.3 本章小结19-20第3章柴油机喷油器 CFD 模型的建立及模拟计算20-34 3.1 数学模型20-23 3.1.1 质量、动量守恒方程20-21 3.1.2 质量、动量守恒方程中的相间传输21-22 3.1.3 湍流方程22-23 3.2 几何模型与数值求解23-24 3.3 喷油器内部流动的数值模拟结果与分析24-33 3.3.1 进口压力对喷孔内部空化特性的影响24-27 3.3.2 出口压力对喷孔内部空化特性的影响27-29 3.3.3 喷孔长度对喷孔内部空化特性的影响29-31 3.3.4 空化数对孔内空化特性的影响31-32 3.3.5 雷诺数对孔内空化特性的影响32-33 3.4 本章总结33-34第4章大尺度喷油器实验系统组成及结果分析34-42 4.1 流体力学相似条件34-35 4.2 相似判据35-36 4.3 决定性相似准数36-37 4.4 大尺度喷油器实验系统的组成37-39 4.5 入口压力对空化效应的影响39 4.6 背压对空化效应的影响39-40 4.7 空化数对空化效应的影响40-41 4.8 雷诺数对空化效应的影响41 4.9 本章小结41-42第5章空化及喷雾的数值模拟与实验研究42-52 5.1 喷雾模型44-45 5.2 模拟结果45-47 5.3 实验验证47-51 5.4 本章总结51-52第6章全文总结及展望52-54 6.1 全文总结52-53 6.2 展望53-54参考文献54-57致谢57-58攻读硕士学位期间的研究成果58。

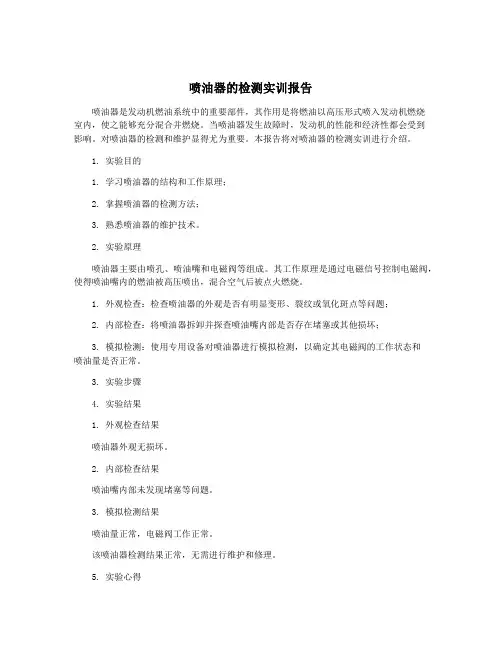

喷油器的检测实训报告
喷油器的检测实训报告喷油器是发动机燃油系统中的重要部件，其作用是将燃油以高压形式喷入发动机燃烧室内，使之能够充分混合并燃烧。
当喷油器发生故障时，发动机的性能和经济性都会受到影响。
对喷油器的检测和维护显得尤为重要。
本报告将对喷油器的检测实训进行介绍。
1. 实验目的1. 学习喷油器的结构和工作原理；2. 掌握喷油器的检测方法；3. 熟悉喷油器的维护技术。
2. 实验原理喷油器主要由喷孔、喷油嘴和电磁阀等组成。
其工作原理是通过电磁信号控制电磁阀，使得喷油嘴内的燃油被高压喷出，混合空气后被点火燃烧。
1. 外观检查：检查喷油器的外观是否有明显变形、裂纹或氧化斑点等问题；2. 内部检查：将喷油器拆卸并探查喷油嘴内部是否存在堵塞或其他损坏；3. 模拟检测：使用专用设备对喷油器进行模拟检测，以确定其电磁阀的工作状态和喷油量是否正常。
3. 实验步骤4. 实验结果1. 外观检查结果喷油器外观无损坏。
2. 内部检查结果喷油嘴内部未发现堵塞等问题。
3. 模拟检测结果喷油量正常，电磁阀工作正常。
该喷油器检测结果正常，无需进行维护和修理。
5. 实验心得本次喷油器的检测实训，让我更加深入地了解了喷油器的结构和工作原理，掌握了喷油器的检测方法和维修技术。
也让我认识到对于汽车维护的重要性，只有经常对汽车进行维护和检测，才能保证其性能和经济性。
在真实的汽车使用环境下，喷油器往往会因为长期积累的沉淀物或者因为燃油的杂质而出现故障，如喷洒不均匀、噪声增大、燃油过多等情况。
这些问题不仅影响了发动机的性能，还可能会对安全产生影响，因此定期对喷油器进行检测和维修显得尤为重要。
1. 注意安全事项。
当进行喷油器检测时，务必确保车辆处于停车状态，切勿在发动机启动时进行检测。
并且，一定要关掉点火开关，并拆除电源，以确保人身安全和设备的完整性。
2. 注意检测精度。
在喷油器检测时，需要特别关注检测设备的精度和准确性。
因为一些小的误差会导致检测结果的不准确，从而对维修方案提出具有误导性的建议。
柴油电喷共轨喷油器试验数据
柴油电喷共轨喷油器试验数据
柴油电喷共轨喷油器作为一种先进的柴油发动机燃油喷射技术，其性能优劣直接影响着发动机的燃烧效率、排放性和动力性能。
为了研究柴油电喷共轨喷油器的性能，本文对喷油器进行了试验，并对试验数据进行了分析与讨论。
一、柴油电喷共轨喷油器概述
柴油电喷共轨喷油器采用高压共轨技术，通过电子控制单元精确地控制喷油量和喷油时机，实现柴油发动机的燃油喷射。
它具有喷油压力高、喷油量精确、喷油速率快等特点，有助于降低发动机排放、提高燃油经济性和动力性能。
二、试验数据收集与处理
本次试验对柴油电喷共轨喷油器进行了台架试验，采集了喷油器在各种工况下的喷油数据。
试验数据包括喷油量、喷油压力、喷油速率等参数。
为了保证数据的准确性，试验过程中对喷油器进行了严格的调试和校准。
三、试验数据分析与讨论
通过对试验数据的分析，可以得出以下结论：
1.柴油电喷共轨喷油器的喷油量精度较高，能够在不同工况下实现精确的燃油喷射。
2.喷油压力和喷油速率随着发动机转速的增加而增大，有利于提高发动机的燃烧效率。
3.在部分负荷工况下，喷油器的喷油量波动较小，有助于降低发动机的燃油消耗。
4.试验中还发现了一些问题，如喷油器的响应速度有待提高，喷油嘴的喷雾特性需要进一步优化等。
四、结论与建议
综上所述，柴油电喷共轨喷油器在燃油喷射性能方面具有较大优势。
为进一步提高喷油器的性能，本文提出以下建议：
1.优化喷油器的电子控制单元，提高喷油响应速度。
2.改善喷油嘴的喷雾特性，提高燃油与空气的混合效果。
3.对喷油器进行定期维护和检修，确保喷油器的正常工作。

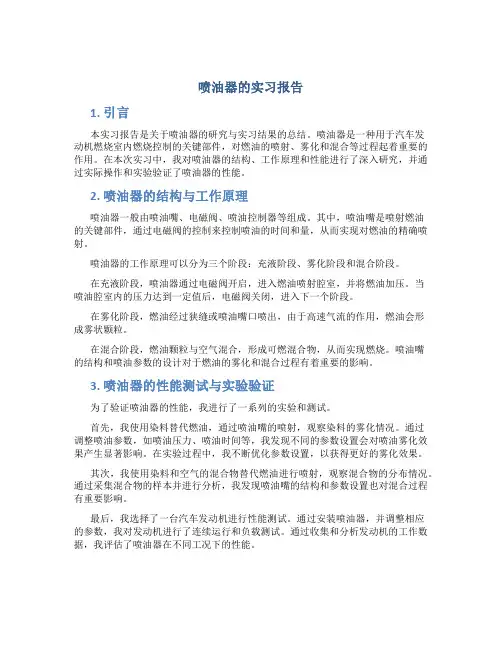

喷油器的实习报告
喷油器的实习报告1. 引言本实习报告是关于喷油器的研究与实习结果的总结。
喷油器是一种用于汽车发动机燃烧室内燃烧控制的关键部件，对燃油的喷射、雾化和混合等过程起着重要的作用。
在本次实习中，我对喷油器的结构、工作原理和性能进行了深入研究，并通过实际操作和实验验证了喷油器的性能。
2. 喷油器的结构与工作原理喷油器一般由喷油嘴、电磁阀、喷油控制器等组成。
其中，喷油嘴是喷射燃油的关键部件，通过电磁阀的控制来控制喷油的时间和量，从而实现对燃油的精确喷射。
喷油器的工作原理可以分为三个阶段：充液阶段、雾化阶段和混合阶段。
在充液阶段，喷油器通过电磁阀开启，进入燃油喷射腔室，并将燃油加压。
当喷油腔室内的压力达到一定值后，电磁阀关闭，进入下一个阶段。
在雾化阶段，燃油经过狭缝或喷油嘴口喷出，由于高速气流的作用，燃油会形成雾状颗粒。
在混合阶段，燃油颗粒与空气混合，形成可燃混合物，从而实现燃烧。
喷油嘴的结构和喷油参数的设计对于燃油的雾化和混合过程有着重要的影响。
3. 喷油器的性能测试与实验验证为了验证喷油器的性能，我进行了一系列的实验和测试。
首先，我使用染料替代燃油，通过喷油嘴的喷射，观察染料的雾化情况。
通过调整喷油参数，如喷油压力、喷油时间等，我发现不同的参数设置会对喷油雾化效果产生显著影响。
在实验过程中，我不断优化参数设置，以获得更好的雾化效果。
其次，我使用染料和空气的混合物替代燃油进行喷射，观察混合物的分布情况。
通过采集混合物的样本并进行分析，我发现喷油嘴的结构和参数设置也对混合过程有重要影响。
最后，我选择了一台汽车发动机进行性能测试。
通过安装喷油器，并调整相应的参数，我对发动机进行了连续运行和负载测试。
通过收集和分析发动机的工作数据，我评估了喷油器在不同工况下的性能。
4. 总结与展望通过本次实习，我对喷油器的结构、工作原理和性能有了更深入的认识。
我了解到喷油器在控制汽车发动机燃烧过程中的重要性，也认识到了喷油器设计和参数调整的挑战。
汽车喷油实验报告(3篇)
第1篇一、实验目的1. 了解汽车喷油系统的工作原理和喷油压力对发动机性能的影响。
2. 学习使用油压表等工具检测喷油压力。
3. 分析喷油压力异常的原因及解决方法。
二、实验原理汽车喷油系统是发动机燃油供给系统的重要组成部分，其工作原理是通过油泵将燃油高压输送到喷油嘴，使燃油雾化并与空气混合，形成可燃混合气，从而实现发动机的燃烧。
喷油压力是影响发动机性能的关键因素之一。
喷油压力过低会导致燃油雾化不良，燃烧不完全，发动机功率下降；喷油压力过高则可能导致燃油喷射过快，造成发动机爆震，影响发动机寿命。
三、实验器材1. 实验车一辆2. 油压表一台3. 真空管一根4. 调压螺钉一把5. 喷油嘴一套6. 喷油器体一套7. 针阀一套8. 调压弹簧一套9. 喷孔堵塞检测器一套四、实验步骤1. 将实验车停放在水平地面上，确保发动机怠速运转。
2. 使用油压表连接到燃油供给系统，检测发动机怠速工作压力。
3. 检测急加速时的喷油压力。
4. 检测燃油供给系统保持压力。
5. 根据检测结果，分析喷油压力是否正常。
6. 若喷油压力异常，检查喷油嘴、喷油器体、针阀、调压弹簧等部件，找出原因并解决。
五、实验结果与分析1. 发动机怠速工作压力为0.25MPa，符合车型技术规定。
2. 急加速时喷油压力迅速由怠速工作时的0.25MPa上升至0.3MPa，符合车型技术规定。
3. 燃油供给系统保持压力为340KPa，符合车型技术规定。
4. 检测过程中未发现喷油压力异常。
六、结论1. 本实验验证了汽车喷油系统的工作原理和喷油压力对发动机性能的影响。
2. 通过使用油压表等工具，成功检测了发动机怠速工作压力、急加速喷油压力和燃油供给系统保持压力。
3. 实验结果表明，实验车的喷油系统工作正常，喷油压力符合车型技术规定。
七、建议1. 定期检查喷油系统，确保喷油压力正常。
2. 如发现喷油压力异常，及时检查喷油嘴、喷油器体、针阀、调压弹簧等部件，找出原因并解决。

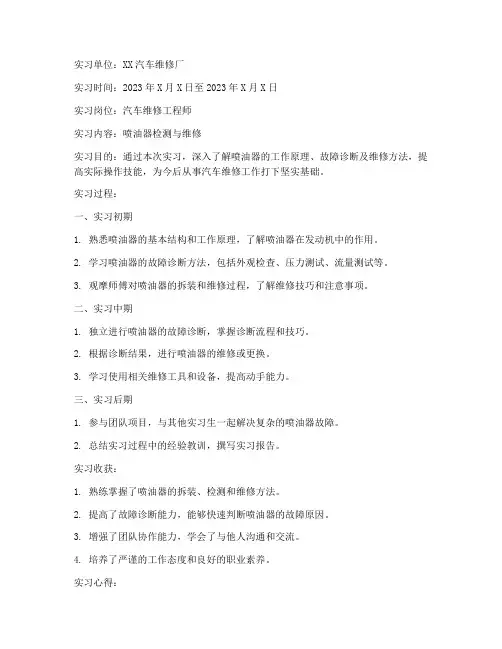

喷油器实习报告
实习单位：XX汽车维修厂实习时间：2023年X月X日至2023年X月X日实习岗位：汽车维修工程师实习内容：喷油器检测与维修实习目的：通过本次实习，深入了解喷油器的工作原理、故障诊断及维修方法，提高实际操作技能，为今后从事汽车维修工作打下坚实基础。
实习过程：一、实习初期1. 熟悉喷油器的基本结构和工作原理，了解喷油器在发动机中的作用。
2. 学习喷油器的故障诊断方法，包括外观检查、压力测试、流量测试等。
3. 观摩师傅对喷油器的拆装和维修过程，了解维修技巧和注意事项。
二、实习中期1. 独立进行喷油器的故障诊断，掌握诊断流程和技巧。
2. 根据诊断结果，进行喷油器的维修或更换。
3. 学习使用相关维修工具和设备，提高动手能力。
三、实习后期1. 参与团队项目，与其他实习生一起解决复杂的喷油器故障。
2. 总结实习过程中的经验教训，撰写实习报告。
实习收获：1. 熟练掌握了喷油器的拆装、检测和维修方法。
2. 提高了故障诊断能力，能够快速判断喷油器的故障原因。
3. 增强了团队协作能力，学会了与他人沟通和交流。
4. 培养了严谨的工作态度和良好的职业素养。
实习心得：1. 喷油器是发动机的重要组成部分，其性能直接影响发动机的动力和排放。
因此，在维修过程中，我们要认真对待每一个细节，确保维修质量。
2. 喷油器的故障诊断需要具备扎实的理论基础和丰富的实践经验。
我们要不断学习，提高自己的技能水平。
3. 团队协作是解决复杂问题的关键。
我们要学会与他人沟通，共同完成工作任务。
总结：通过本次实习，我对喷油器的维修工作有了更加深入的了解，提高了自己的实际操作技能。
在今后的工作中，我将继续努力学习，不断提高自己的综合素质，为成为一名优秀的汽车维修工程师而努力。
船用柴油机喷油器的性能分析与维护
喷油器的主要作用是将来自喷油泵的高压柴油以雾状喷入燃烧室。
相关研究表明，柴油在燃烧室内主要是气态方式燃烧，因此柴油的雾化质量特别重要。
柴油喷出以后的雾化情况反映了喷油器的性能是否良好。
正确使用与维护喷油器可较好保持喷油器的工作性能，延长喷油器的使用寿命，减少故障发生率，提高经济效益，以保证船舶的在航率和经济性。
一、喷油器的性能分析喷油器的喷油嘴端置于燃烧室内，工作条件恶劣，受到高温高压、高速和燃烧气体的腐蚀，并伴有针阀与针阀体座面之间的冲击运动、高压燃油的冲刷、燃油与喷孔之间的高速冲击和机械杂质的磨损，均可导致喷油器性能不良[1]。
主要表现为：1、柴油雾化不良喷油压力不足、调压弹簧弹力下降、喷孔直径变大、滴油等都有可能导致雾化不良。
特别是高压柴油的不断喷射冲刷，喷孔会因逐渐磨损而加大，导致喷油压力下降、喷射距离缩短和可燃混合气混合不均导致喷孔直径超出标准范围，这也是一种正常的自然损耗现象。
2、无法喷油无法喷油是指柴油无法通过喷油器喷入气缸，一般情况下主要取决于针阀偶件是否动作。
这种情况主要是由于针阀卡住或者弹簧失效断裂。
针阀卡住的主要原因是柴油品质不过关，水分或酸性物质含量超标，造成针阀锈蚀；或者柴油机工作不良，针阀配合面出现积碳而相互粘结卡紧。
喷油器在长期的工作中，弹簧不断地被压缩，尤其是在高速机上，频率很高，随着使用时间的延长或者是在不正常的情况下工作，会使弹簧的冲击加剧，最终金属结构发生改变，导致弹簧的断裂，也可使喷油器无法喷油。
3、泄漏如果是喷油器的内部泄漏，往往同时伴随喷油压力下降或者喷油时间延长，严重影响雾化质量和燃烧效果。
其主要原因是指针阀孔导向面磨损。
如果是外部泄漏，主要是指从喷油器内部泄漏到燃油系统之外，常表现为喷油器与缸盖的结合孔产生问题。
如果结合孔内有严重积炭、铜质密封圈不平、垫片厚度不当，或者使用了石棉板或其他材质垫圈，都会造成密封不良，从而使喷油器出现外漏 [2]。
二、喷油器的维护管理措施1、正确拆装喷油器分解喷油器要按自上而下的顺序，并且要求使用台虎钳和扳手，具体步骤是：先将喷油器的喷嘴向下夹紧在台虎钳上，而且要夹在软金属保护套上，防止挤压变形；按照先后顺序依次拆下调压螺钉护帽、调压螺钉与调压弹簧；然后将喷油器反过来固定在台虎钳上，旋松固紧螺套，取出针阀偶件[3]。
喷油器的检测实训报告
喷油器的检测实训报告
喷油器是现代汽车发动机中不可或缺的部件之一，它的作用是将燃油喷入发动机燃烧室，使发动机正常运转。
然而，由于长期使用和环境因素的影响，喷油器可能会出现故障，导致发动机性能下降，甚至无法启动。
因此，喷油器的检测和维修非常重要。
在喷油器的检测实训中，我们首先需要了解喷油器的工作原理和结构。
喷油器通常由喷油嘴、电磁铁、喷油阀、喷油泵等部件组成。
当电脑控制系统发出指令时，电磁铁会产生磁场，使喷油阀打开，燃油从喷油嘴喷出，进入发动机燃烧室。
因此，我们需要检查喷油器的各个部件是否正常工作，特别是喷油嘴和喷油阀是否堵塞或损坏。
我们需要使用专业的检测设备对喷油器进行测试。
常用的检测设备包括喷油器测试仪、燃油压力表、多用途表等。
通过这些设备，我们可以测试喷油器的喷油量、喷油压力、喷油角度等参数，以确定喷油器是否正常工作。
如果发现喷油器存在问题，我们需要及时进行维修或更换。
我们需要注意喷油器的保养和维护。
喷油器在使用过程中会受到油污、灰尘等污染物的影响，因此需要定期清洗和更换滤网。
此外，我们还需要注意燃油的质量，避免使用劣质燃油对喷油器造成损害。
喷油器的检测和维修是汽车维修中非常重要的一环。
只有通过专业
的检测设备和技术手段，才能确保喷油器的正常工作，保障发动机的性能和安全。
因此，我们需要不断学习和提高自己的技术水平，为汽车维修事业做出更大的贡献。
影响喷油器总成雾化性能的原因及分析
Ｒｅ ｓ ｎ ｆｅ ｔｎ ｌ ｅ ｉ ａ ｉ ｎ Ｐｅ ｆ ｒ ａ ｅ ｏ ａ ｏ ｓＥｆ ｃ ｉ ｇ Ｐｕ ｖ ｒｚ ｔｏ ｒ ｏ ｍ ｎｃ ｆ
ＯｉＩｊｃｏ ｓｍｂｙａ ｄＡｎ ｌｓ ｌ ｎｅｔｒＡｓｅ ｌ ｎ ａｙｉ ｓ
Ｈ Ａ Ｇ Ｑ ａ－ｉ Ｕ Ｎ ｕ ｎ ｙｎ
第 ｉ 期
２１ ０ ０年 ２月
内燃 机
Ｉ ｔｒ ａ ｎ ｅ ｎ ｌＣｏｍｂ ｔｏ ｇｎｅ ｕｓｉ ｎ Ｅｎ ｉ ｓ
ＮＯ．１
Ｆ ｂ．２ ０ ｅ ０１
萎裁 囱 鬻意 瞧 阔 潼 目 商寓毫黼霉 誊醐 璃 甍 绪离意 龟 受 釜
：寥 ： ≯ ： ： 囊 ： ∈ 洛 叵燃 射 公 ＞ 潮 冠问氰洛阳 ｉ ｏ ’ ： ： ：‘ ： 女 ：
摘要 ： 研究影响喷油器总成雾 化性能 的因素 ， 并通过系统分 析 ， 总结相应 的提高雾化性 能的各种参数 ， 以及雾化
性 能对 柴 油 机 的影 响 。
关键 词 ： 贯穿度 ； 雾化性 能 ； 喷油嘴的结构 ； 喷射压力
中图分 类 号 ： Ｋ ２ Ｔ ４８ 文 献 标 识 码 ： Ｂ 文章 编 号 ：０ ０ ６ ９ （０ ０）１ ０ ５ — ２ １０ —４ ４２ １ ０ — ０６ ０
喷 油嘴 的结 构 型式 是燃 油 系统 中一 个非 常 重要 的特 征参 数 ，它对 喷雾 质量 、喷注 形态 有很 大 的影 响 ， 而影 响柴 油机 的性 能指 标 。 从
４１喷 油孔 的有效 面积 的影 响 ．
由于柴 油机 中混合 气 形 成过 程 的 时 间是很 短 的 ， 在 这么短 的 时间 内把燃油 喷 人燃烧 室 并进行 一 系列 物 理和化 学反 应 ，因此 对喷 油器 总成 的雾 化性 能作 了 如下要 求 ：
发动机喷油系统实训报告
一、实训目的通过本次发动机喷油系统实训，使学生了解发动机喷油系统的工作原理、结构特点及维修方法，提高学生对发动机喷油系统的认识和实际操作能力。
二、实训时间2021年X月X日三、实训地点汽车工程系汽车维修实训室四、实训设备1. 教学用汽车一台；2. 发动机喷油系统实训台一台；3. 喷油器、喷油器电磁阀、喷油器控制器等实训配件；4. 工具箱、扳手、螺丝刀、万用表等工具。
五、实训内容1. 发动机喷油系统结构及工作原理讲解；2. 发动机喷油系统各部件的识别与拆装；3. 发动机喷油系统故障诊断与排除；4. 发动机喷油系统维护与保养。
六、实训步骤1. 教师讲解发动机喷油系统结构及工作原理，使学生了解发动机喷油系统的作用和重要性。
2. 教师演示发动机喷油系统各部件的识别与拆装，学生跟随教师进行实际操作。
（1）拆装喷油器：1）拆卸喷油器固定螺栓；2）拔出喷油器；3）检查喷油器外观及密封性；4）安装新喷油器。
（2）拆装喷油器电磁阀：1）拆卸电磁阀固定螺栓；2）拔出电磁阀；3）检查电磁阀外观及密封性；4）安装新电磁阀。
（3）拆装喷油器控制器：1）断开喷油器控制器电源；2）拆卸控制器固定螺栓；3）拔出控制器；4）检查控制器外观及线路；5）安装新控制器。
3. 教师讲解发动机喷油系统故障诊断与排除，学生跟随教师进行实际操作。
（1）诊断方法：1）检查喷油器喷油情况；2）检查喷油器电磁阀工作情况；3）检查喷油器控制器工作情况；4）检查燃油压力。
（2）排除方法：1）更换故障喷油器；2）更换故障电磁阀；3）更换故障控制器；4）调整燃油压力。
4. 教师讲解发动机喷油系统维护与保养，学生跟随教师进行实际操作。
（1）清洁喷油器；（2）检查喷油器密封性；（3）检查喷油器电磁阀工作情况；（4）检查喷油器控制器工作情况；（5）检查燃油压力。
七、实训总结1. 通过本次实训，使学生掌握了发动机喷油系统的结构、工作原理及维修方法。
2. 学生能够熟练识别和拆装发动机喷油系统各部件，并能进行故障诊断与排除。
发动机喷油器性能检测实验8页
发动机喷油器性能检测实验8页第一部分：实验目的1.熟悉发动机喷油器的组成结构和工作原理。
2.了解发动机喷油器的性能指标和检测方法。
3.掌握发动机喷油器的外观检查和内部清洗方法。
4.通过实验掌握喷油器的正常工作状态和异常情况的判断方法。
5.了解如何调整和校正喷油器的喷油量和喷油角度。
第二部分：实验原理1.发动机喷油器的构造发动机喷油器是将燃油以雾化的形式注入到发动机燃烧室中的重要部件，它的结构包括喷油器本体、喷嘴、针阀、弹簧、阀芯等部件。
2.喷油量喷油量是指喷油器每分钟向发动机燃烧室中喷射的燃油体积，通常用毫升/分钟表示。
喷油量的大小对于发动机的工作效率和排放性能都有着重要影响。
3.喷油角度喷油角度是指喷油器向发动机燃烧室中喷射燃油的喷射角度，它的大小影响着燃油雾化效果和喷油后的混合气状态。
通常喷油角度与喷嘴离发动机燃烧室中心距离成正比。
4.喷油器的性能指标（1）喷油量偏差：指同一型号的喷油器喷出的燃油量之间的差异，通常用百分比表示。
（2）射流角偏差：指喷油器喷出的燃油雾化射流角度与理论值的误差大小，通常用度数表示。
（3）雾化质量：指喷出的燃油雾化效果的好坏，通常通过观察雾化形态和颗粒分布来判断。
第三部分：实验步骤1.外观检查（1）检查喷油器是否有裂纹、变形等损坏情况。
（2）检查喷嘴孔口是否堵塞，是否有损坏。
（3）检查针阀是否完好，有无卡滞等情况。
2.内部清洗（1）拆除喷油器，清洗内部喷口、针阀等部分。
（2）将清洗液注入喷油器本体，轻轻摇晃使其充分清洗。
（3）清洗完毕后，用干净的气缸床纸擦拭干净，保证内部清洁无杂质。
3.构造实验台（1）将喷油器安装到喷油器支架上。
（2）将喷油器连接到调节装置（包括电源、信号发生器等）上。
（3）将调节装置的参数设置为实验要求的数值。
4.性能检测（1）调节调节装置，使喷油器工作。
（2）观察喷油器的工作状态，记录喷油量、喷油角度等数据。
（3）根据实验要求，对喷油器进行调整和校正。
柴油电喷共轨喷油器试验数据
柴油电喷共轨喷油器试验数据简介柴油电喷共轨喷油器是现代柴油发动机中常用的燃油喷射系统之一。
它通过共轨技术、电动喷油控制和高压电喷油器等组件配合工作，实现了精确的燃油喷射控制，提高了发动机的燃烧效率和排放性能。
本文将针对柴油电喷共轨喷油器进行试验，收集并分析试验数据，以加深对其工作原理和性能的理解。
本文将从试验背景、试验过程、试验数据分析等方面进行探讨。
试验背景柴油电喷共轨喷油器是柴油发动机中燃油系统的核心组件之一。
它的工作原理是将高压的燃油通过共轨系统输送至电喷油器，再由电喷油器控制燃油喷射的时机、量及喷雾形状。
准确的喷油控制可以提高燃烧效率、降低排放和噪音。
为了验证柴油电喷共轨喷油器的性能，需要进行试验并收集试验数据。
试验数据包括了喷油器的实际喷油量、喷射压力、喷雾形状等关键参数，这些数据将有助于评估喷油器的工作效果和性能。
试验过程柴油电喷共轨喷油器试验过程主要包括如下几个步骤：1. 实验准备首先，需要准备好相应的试验设备和环境。
试验设备包括高压共轨系统、电喷油器、测试仪器等。
试验环境需要保持稳定，以确保试验数据的准确性。
2. 参数设置在进行试验前，需要设置柴油电喷共轨喷油器的参数。
这些参数包括喷油时间、喷油量、喷射压力等。
通过调整这些参数，可以模拟不同工况下的喷油情况。
3. 试验操作在参数设置完成后，开始进行试验操作。
首先，打开高压共轨系统，将燃油送入共轨。
然后，通过控制电喷油器的喷油时间和压力，观察喷油的情况。
4. 数据采集在试验过程中，需要采集和记录相关的试验数据。
这些数据包括燃油喷射量、喷射压力、喷雾形状等。
通过数据采集和记录，可以对柴油电喷共轨喷油器的性能进行评估和分析。
5. 数据分析在试验结束后，对收集到的数据进行分析。
可以通过数据分析，评估柴油电喷共轨喷油器在不同工况下的喷油性能和稳定性，并与设计要求进行比较。
试验数据分析根据收集到的试验数据，对柴油电喷共轨喷油器进行分析，主要从以下几个方面进行讨论：1. 喷油量分析通过试验数据中的喷油量信息，可以分析柴油电喷共轨喷油器的喷油准确性和稳定性。
燃油喷射系统实验报告(3篇)
第1篇一、实验目的本次实验旨在了解燃油喷射系统的基本组成、工作原理及其在发动机中的作用。
通过实际操作，掌握燃油喷射系统的调试与检测方法，提高对汽车发动机燃油喷射系统的认识。
二、实验器材1. 燃油喷射系统实验台2. 传感器检测仪3. 故障诊断仪4. 燃油泵、喷油器、传感器等实验部件5. 电脑、实验记录本、笔等三、实验原理燃油喷射系统是现代汽车发动机的重要组成部分，其主要作用是将燃油雾化后喷入气缸，与空气混合后进行燃烧，从而为发动机提供动力。
实验中，我们将通过检测燃油喷射系统的各个部件，分析其工作原理和性能。
四、实验步骤1. 燃油喷射系统部件识别与检查（1）识别燃油喷射系统的主要部件，如燃油泵、喷油器、传感器等。
（2）检查各部件的安装是否牢固，连接线是否完好。
2. 燃油喷射系统调试（1）连接传感器检测仪，检测各传感器的信号。
（2）根据传感器信号，调整燃油喷射系统参数，如喷油量、喷油正时等。
3. 燃油喷射系统检测（1）使用故障诊断仪，检测燃油喷射系统是否存在故障。
（2）观察喷油器工作情况，检查喷油压力、喷油量等参数。
4. 实验数据记录与分析（1）记录实验过程中各部件的检测数据。
（2）分析实验数据，判断燃油喷射系统的工作性能。
五、实验结果与分析1. 燃油泵检测实验结果显示，燃油泵的输出压力符合要求，说明燃油泵工作正常。
2. 喷油器检测实验结果显示，喷油器的喷油量、喷油压力等参数均符合要求，说明喷油器工作正常。
3. 传感器检测实验结果显示，各传感器的信号输出稳定，说明传感器工作正常。
4. 燃油喷射系统故障检测通过故障诊断仪检测，未发现燃油喷射系统存在故障。
六、实验结论通过本次实验，我们掌握了燃油喷射系统的基本组成、工作原理及其调试与检测方法。
实验结果表明，燃油喷射系统工作正常，为发动机提供了稳定的动力输出。
七、实验注意事项1. 实验过程中，确保各部件连接牢固，防止出现漏油、漏气等现象。
2. 操作过程中，注意安全，防止触电、烫伤等事故发生。
柴油机雾化与燃烧分析研究
柴油机雾化与燃烧分析研究柴油机是一种内燃机，其燃料为柴油。
柴油机的工作原理是将燃料喷入燃烧室中进行燃烧，通过汽缸中的活塞运动产生动力。
柴油机的工作效率和排放性能取决于燃烧的质量和方式。
因此，研究柴油机燃烧过程对于提高其工作效率和降低其排放具有重要意义。
雾化是柴油燃料喷射过程中的一个关键步骤。
当柴油喷入燃烧室时，其粘度和表面张力会阻碍其在燃烧室中均匀分布。
因此，需要将柴油雾化成小液滴，以便在燃烧室中更好地混合和燃烧。
雾化过程的质量不仅影响柴油机的燃烧效率和排放性能，还直接关系到喷油器的使用寿命和维修成本。
目前，研究人员采用实验和数值模拟两种方法研究柴油机燃烧过程中的雾化问题。
实验方法主要是构建模拟燃烧室，控制喷油器的雾化参数，然后测量柴油燃烧的效果。
数值模拟方法则是通过计算机模拟柴油喷油的过程，以预测柴油燃烧的效果。
这两种方法各有优缺点，需要根据具体研究的问题进行选择。
在实验研究中，研究人员通常使用高速相机技术记录喷油器的喷油过程，并通过图像处理技术分析雾化效果。
例如，射流分裂技术可以将单个燃油喷嘴分裂为多个小喷嘴，从而产生更细致的雾化效果。
研究人员还可以使用雷射仪技术来测量雾化液滴的直径和速度，以便更精确地掌握雾化过程的细节。
数值模拟方法则主要利用计算机对柴油喷油过程进行建模和仿真。
有限元方法和CFD方法是常用的计算方法。
在计算过程中，需要确定柴油的物理性质和喷油器的参数，并建立参数化的数值模型。
通过数值模拟可以预测柴油雾化过程中的液滴尺寸分布、速度分布，以及涡旋流场的分布等。
除了雾化影响柴油燃烧效果的问题，燃烧过程本身也是一个需要研究的重要问题。
目前，研究人员主要通过实验和数值模拟的方法研究柴油机的燃烧过程。
在实验研究中，研究人员通常使用光学技术（如激光诱导荧光技术）来记录柴油燃烧区域的温度和压力变化，以便更好地了解燃烧过程的细节。
在数值模拟研究中，研究人员通过建立数学模型来模拟燃料的燃烧过程，并预测燃烧区域的温度、压力和热流量等参数。
发动机喷油器性能检测实验
发动机喷油器性能检测实验一、实验教学组织1、集中讲授仪器、设备的结构和工作原理。
2、讲解实验内容、操作步骤及注意事项。
3、根据实验目的、要求进行分组。
4、在教师指导下，各组学生自己独立操作，并对试验、检测数据进行记录。
5、教师总结实验情况。
二、实验学时：2学时三、实验目的通过本次实验，使学生进一步加深对本专业所学《汽车构造》、《发动机原理》、《汽车诊断与维修工程》等相关课程理论知识的理解，增强感性认识，掌握柴油发动机及电控发动机喷油器性能检测的基本原理和方法，提高动手能力，为今后从事实际工作打下较牢固的基础。
四、实验要求1、遵守实验操作规程，注意设备及人身安全。
2、了解柴油发动机、电控发动机喷油器的主要结构、形式；熟悉、掌握喷油器有关参数、性能的检测、试验方法。
3、记录实验数据，并根据数据分析发动机喷油器性能的可靠性与稳定性。
4、按时完成实验报告。
五、实验内容1、按规定调整喷油器喷油压力。
2、检查喷油器雾化性能。
3、检查喷油器的密封性。
4、检查喷油脉冲宽度。
5、用超声波清洗液清洗电控喷油器。
6、检查并计算喷油器雾化锥角。
六、实验仪器、设备1、柴油发动机喷油器性能试验台（如图6-2所示）1台2、电控喷油器清洗检测仪（如图6-5所示）1台3、喷油器（轴针式）、电控喷油器各1组4、钢直尺、具有吸油性能的试验纸5、拆装、调整工具1套七、实验准备1、按实验要求准备充足的油料、清洗剂及相关辅料。
2、按实验分组情况准备好实验所需的喷油器。
3、开启电控喷油器清洗检测仪，预热控制操作系统。
八、注意事项1、清洗喷油器时，针阀体、喷油器体油道必须用专用通针疏通。
2、调整柴油机喷油器喷油压力时，操作喷油器性能试验台时，泵油应按要求速度进行，不能过快；否则，不能调准喷油压力。
3、对于多孔喷油器，要注意区分喷射锥角与喷孔夹角。
4、用超声波清洗液清洗电控喷油器时，应防止超声波清洗液飞溅伤人。
5、量油杯为石英玻璃杯，易破碎，因此在仪器周围不要放置其他物品，以免磕碰造成量油杯破碎。
柴油机认识实验报告
标准实验报告柴油机认识实习一、实验目的1. 明确柴油机主体结构及主要组成部分2. 拆去柴油机汽缸盖及油底壳，观察曲柄连杆机构的组成，并摇转曲轴了解曲柄连杆机构各组成部分的相互运动关系。
二、实验仪器设备1、4125型柴油机2、NT855型康明斯柴油机3、6135ZG型柴油机4、WD615型柴油机三、实验步骤1、观察柴油机的总体结构，各部件的安装位置及连接情况，空气和燃油的供给路线，混合气的形成及废气的排出。
2、拆卸柴油机外围配附件。
包括空气压缩机、发电机、起动机、水泵、进排气管等。
3、拆汽缸盖（1）拆下汽缸盖罩和衬垫。
（2）拆下摇臂轴，取出推杆。
（3）拆汽缸盖螺栓。
为了防止拆卸不当造成汽缸盖变形，在拆卸缸盖螺栓时应从两端向中间交叉分次旋松。
先用扭力扳手按上述要求松开螺栓，再用套筒扳手卸下全部螺栓，取下汽缸盖。
取下汽缸盖衬垫，置于平面上或挂置。
4、拆下挺柱室盖，取出各挺柱。
5、拆卸油底壳：摇转柴油机使其倒置，从两端向中间依次拆下油底壳螺栓，取下油底壳及衬垫。
6、拆卸机油泵及衬垫。
7、摇转曲轴，观察曲柄连杆机构各组成部分的相互运动关系。
8、柴油机的装配（1）安装机油泵、集滤器和油底壳。
（2）安装汽缸盖及汽缸盖衬垫。
（3）摇转发动机使其立起，装上汽缸盖衬垫，注意其方向。
（4）按顺序安装挺柱及挺柱室盖。
（5）将汽缸盖下平面擦干净，安装到汽缸体上，将汽缸盖螺母用扭力扳手从中央向四周分2~3次拧紧至规定扭矩。
（6）按顺序放入推杆，装上摇臂轴总成。
（7）汽缸盖罩衬垫和汽缸盖罩。
（8）安装其它零部件及周围配附件。
四、实验结论。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油机喷油器结构认识及雾化性能分析实验报告
一、柴油机喷油器结构认识
柴油机喷油器主要由喷油嘴、喷油针、喷油器座、喷孔等组成。
喷油
嘴是喷油器的核心部件，它通过控制喷油针的运动来实现油的喷射和雾化。
喷油针是位于喷油嘴内的一个长形零件，其末端有一个喷油孔，通过控制
喷油针的升降来控制喷油量和喷油时间。
二、雾化性能分析实验
1.实验装置：柴油机、喷油器、燃油系统、数据采集器等。
2.实验步骤：
(1)将喷油器安装在柴油机上，并连接好燃油系统。
(2)设置不同的喷油参数，如喷油压力、喷油量等。
(3)开始实验，记录柴油机的工作参数和喷油器的工作状态。
(4)通过数据采集器获取实验数据，如喷油量、喷油角度、雾化粒径等。
(5)分析实验数据，评估喷油器的雾化性能。
三、实验结果与分析
通过实验数据的分析，可以得到喷油器的雾化性能。
首先，根据实验
数据计算出不同喷油参数下的喷油量和喷油角度。
然后，通过雾化粒径的
测量，得到不同喷油参数下的雾化效果。
最后，根据雾化效果评估喷油器
的工作性能。
实验结果表明，喷油器的喷油量和喷油角度对雾化性能有着直接的影响。
当喷油量较大时，雾化效果较好，颗粒细小且均匀；而当喷油角度较
小时，雾化效果也较好，雾化角度较大时，雾化效果较差。
此外，喷油器的结构参数也会对雾化性能产生影响。
例如，喷油孔的
形状、喷油针的尺寸等都会影响喷油器的喷油量和雾化效果。
因此，在设
计和选择喷油器时，需要综合考虑喷油量、喷油角度和雾化效果等因素，
以实现最佳的喷油性能。
综上所述，柴油机喷油器的结构认识及雾化性能分析实验是对喷油器
性能进行评估的重要手段。
通过实验，可以了解喷油器的结构和工作原理，并对其雾化性能进行分析，为柴油机的燃烧效率和排放性能提供参考依据。
