DT830B数字万用表的组装过程

合集下载

dt830万用表的组装调试流程及注意事项

dt830万用表的组装调试流程及注意事项DT830 万用表的组装调试流程及注意事项万用表是电子爱好者和工程师常用的测量工具之一，DT830 万用表因其价格实惠、功能实用而受到广泛欢迎。

下面将详细介绍 DT830 万用表的组装调试流程及需要注意的事项。

一、组装前的准备工作1、工具准备螺丝刀（十字和一字）镊子焊接工具（电烙铁、焊锡丝等）剪线钳2、元器件检查对照元器件清单，检查所购买的元器件数量和型号是否正确。

检查元器件的外观，是否有损坏、引脚变形等情况。

3、电路板检查查看电路板是否有划痕、断路或短路等缺陷。

二、组装流程按照电路板上的标识，将电阻逐个插入对应的位置。

注意电阻的阻值和精度，不要插错位置。

2、安装电容同样根据标识，插入电容。

注意电容的极性，电解电容有正负极之分，长引脚为正极。

3、安装二极管和三极管二极管也有极性，要确保正确安装。

三极管的引脚要与电路板上的标识对应。

4、安装集成电路集成电路是比较脆弱的元件，在安装时要特别小心，避免引脚弯曲或折断。

5、安装电池夹和表笔插孔用螺丝将电池夹和表笔插孔固定在电路板上。

6、焊接从低熔点的元件开始焊接，如电阻、电容等。

焊接时要控制好焊接时间和温度，避免虚焊或短路。

焊接完成后，用剪线钳剪掉多余的引脚。

将组装好的电路板放入外壳中，并用螺丝固定。

三、调试流程1、电源检查安装好电池后，用万用表测量电池电压，确保电池电量充足。

2、零点校准将功能选择开关置于直流电压档，将表笔短接，调整调零电位器，使指针指向零位。

3、直流电压测量调试接入已知的直流电压源，如 15V 电池，测量其电压，与标准值比较，如有偏差，检查电路是否存在问题。

4、交流电压测量调试接入交流电源，如市电 220V，通过降压变压器降压后测量，检查测量结果是否准确。

5、电阻测量调试用已知阻值的电阻进行测量，对比测量值与实际值，如有较大误差，检查电阻的安装和焊接是否良好。

6、电流测量调试串联已知电流的电路，进行电流测量，校准测量精度。

DT830数字万用表安装方法

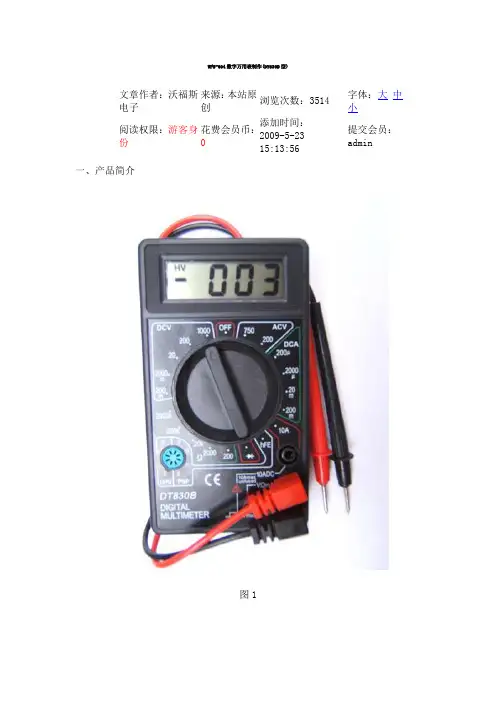

WFS-604数字万用表制作(DT830B型)文章作者：沃福斯电子来源：本站原创浏览次数：3514字体：大中小阅读权限：游客身份花费会员币：添加时间：2009-5-2315:13:56提交会员：admin一、产品简介图11、主要特点：▲技术成熟主电路采用典型数字表集成电路TC7106，久经考验、性能稳定可靠；▲性价比高由于技术成熟、应用广泛而产生的规模效益使价格低到需者皆可拥有。

具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

常用电气测量轻松自如；▲结构合理安装简单，单板结构，集成电路TC7106采用COB封装。

只要有一般电子装配技术即可成功安装。

二、工作原理：DT830B电路原理图由于较大，网页无法看清，请见随机指导书。

集成电路TC71 06技术资料，点击查看！三、万用表的安装：本实训套件由机壳塑料件（包括上下盖、旋钮）、印制板部件（包括插口）、液晶屏及表笔等组成，对于电子元件部分的安装，相对来说比较容易掌握（只要按线路板上所标符号进行插装即可），制作时较难掌握的则是机械部分的安装，下面我们将学生制作时经常容易出问题的地方进行说明：1、线路板焊接电阻安装时，板上设计二孔距离较远者，采用卧式安装，较近者采用立式安装；三只表笔插座和三极管插座，焊时须焊于线路板的另一面，所有元件全部焊好后的照片见图2：图22、液晶屏的安装本制作中，液晶屏安装由于是通过导电橡胶来完成电气连接的，因此安装时是否可靠，直接关系到显示屏的正常工作。

液晶屏是有方向的元件，反装就无法正常工作。

将液晶屏白色面朝向人眼方向，其右侧有一个标记点，见图3：图3整个液晶屏装于外壳中的位置见下图，安装的顺序是：先放入液晶，再放入支架，最后放上导电橡胶。

图43、旋钮开关的安装这部分器件的安装须特别小心，小弹珠、弹簧片等部件较小，千万不要弄丢，否则无法成功安装了。

装这些部件时，最好搞一个塑料箱之类的容器，这样，就算不小心掉下了，也是可以找回来再次安装的，否则要是掉到了地上，由于这些东西很小，且小弹珠容易滚动，很难再找回来了。

DT830B数字万用表的组装过程

DT830B数字万用表的安装说明1、根据元气件清单板上面的参数和代号，把元气件的代号与主板上的代号一一对应，就知道元气件的安装位置。

电阻器的两个焊接点近的用立式插装，两个焊接点远的用卧式插装。

二极管注意插装方向（其负极与R35连接），三极管按图示插装即可。

三极管的放大倍数测试插孔的插装要与面壳配套。

如下图所示。

2、所有元气件焊接好后如下图所示注意焊接HFE插孔时要与面壳配套，注意方向。

正确后再焊接3、功能选择旋纽上安装弹片。

请看下图所示。

4、功能选择旋纽的孔中放置小弹簧。

请看如下示意图。

弹片放置到塑料上的弹片小弹簧置入功能选择旋纽孔中（用黄蜡油黏住）防静电的弹簧，与后盖配合起作用5、液晶显示屏与导电橡胶的安装。

请看如下示意图。

6、弹珠放入面盖中。

请看如下示意图。

7、功能旋纽放入面盖上。

请看如下示意图。

黄色物体是黄蜡油（自备），防止弹珠滚落导电橡胶与液晶显示屏之间的固定塑料架8、将焊接好的主板放置入面壳中，并用自攻螺钉固定。

请看如下示意图。

9、上好保险管和9V 叠层电池即可测试效果。

请看如下示意图。

自攻螺钉固定自攻螺钉固定自攻螺钉固定10、开机测试之一：测量电阻器。

请看如下示意图。

红表棒插孔（测量电阻、交直流电压、直流毫安级电流时）黑表棒插孔11、开机测试之二：测量交流电压220V。

请看如下示意图。

技术支持QQ：562992079武汉荆楚电子工作室2007、5。

001 DT830B数字式万用表装配ppt课件

24
七、晶体三极管
晶体三极管种类非常多，一般用于功率放大等；以后要进一步学习。晶体管直流参数的测量： (1)直流放大倍数hFE的测量； (2)反向截止电流Iceo、Icbo
的测量； (3)三极管管脚极性的辨别。（测试方法略）常用的9013、9014、9018、8050、 8550有塑封、贴片形式（未打开外包装的贴片晶体管）。
响特性好、性能稳定。三端陶瓷滤波器是由一个压电陶瓷
•
这种滤波器常用于FM收音机中代替10.7MHz选频中周。
振子组成，其外形、电路符号和等效电
路如图b所示。455KHZ三端陶瓷滤波器，
一般用于调幅收音机的中频滤波，代替
2-3只中周。
23
六、晶体二极管晶体二极管具有单向导电特性，一
般用于整流、检波。晶体二极管PN结存在结电容，变容二极管就是利用这个特性。还有稳压二极管利用PN结的击穿特性。可用三用表测试它的单向导电性。检波管、整流管、稳压管、发光管、变容管等等。
（3）表示误差的色环间距较其他色环间距大些。并且颜色一般为棕、金、银色。（4）五环电阻不用橙、黄、灰、白、黑色来表示误差环。
颜左第色一位棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金银
左第二位 1 2 3 4 5 6 7 8 9 0
左第三位 1 2 3 4 5 6 7 8 9 0
L
L
r
c
16
3.标称电流值（LG1-B330µH±10%）
• 标称电流值指电感在正常工作时，允许流过的最大电流。也叫额定电流。超过会损坏线圈。
电流组别最大电流/ma
A
B
C
D
50
150 300 700

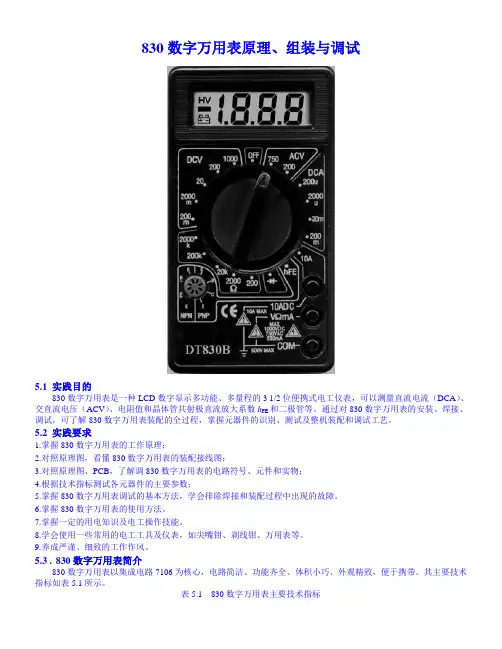

830数字万用表原理、组装与调试OK.

830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。

通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

6.掌握830数字万用表的使用方法。

7.掌握一定的用电知识及电工操作技能。

8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

9.养成严谨、细致的工作作风。

5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。

其主要技术指标如表5.1所示。

表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。

万用表电工电子实习-DT830B

3.2.1 印制板的安装（A面是焊接面，B面是元件面）
第一，安装电阻、电容和二极管；
第二，安装电位器和晶体管插座；注意安装方向：晶体管插座装在A面，而且应使定位凸点与外壳对准，在B面焊接。
1 、根据元器件清单板上面的参数和代号，把元器件的代号与主板上的代号一一对应，就知道元器件的安装位置。电阻器的两个焊接点近的用立式插装，两个焊接点远的用卧式插装。二极管注意插装方向（其负极与R35连接。晶体管的放大倍数测试插孔的插装要与面壳配套。
DT830B型数字数字万用表的安装
DT830B型数字万用表是目前市场上最常见、性价比非常高的数字万用表。该表使用U1-7106型的A/D转换芯片，配三位半液晶显示屏，表内使用一只电位器来调整精度，一节 9V 电池做该表电源，旋转开关兼做电源开关、功能选择和量程开关。是一种量限多、分档细、灵敏度高、体积小、电路比较简单、装配调试容易、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。
5、液晶显示屏与导电胶条的安装。请看如下示意图。
导电胶条与液晶显示屏之间的固定塑料架
6、滚珠放入面盖中。请看如下示意图。
黄色物体是黄蜡油，防止滚珠滚落
7、功能旋纽放入面盖上。请看如下示意图。
8、将焊接好的主板放置入面壳中，并用自攻螺钉固定。请看如下示意图。
自攻螺钉固定
自攻螺钉固定
盖上后盖，安装后盖上的两个螺钉。至此安装全部完毕。
12、直流电阻、直流电压、半导体测试
1、自由选择不同电阻，测试阻值大小和标准万用表比较误差大小
2、测试干电池的直流电压大小，与标准万用表测量结果比较 3、测试小功率半导体三极管的hfe的大小，与标准万用表测量结果比较

数字万用表套件830BD832装配指导说明

型号DT830BD-D(832) 装配指导说明书元件列表电阻器其它元器件元件列表 a电阻值识别第1色环第1位数第2色环第2位数第3色环如果使用倍乘数精度颜色数字颜色数字颜色数字颜色倍数颜色数字黑 0 黑 0 黑 0 黑 1 银 ±10% 棕 1 棕 1 棕 1 棕 10 金 ±5% 红 2 红 2 红 2 红 100 棕 ±1% 橙 3 橙 3 橙 3 橙 1K 红 ±2% 黄 4 黄 4 黄 4 黄 10K橙 ±3% 绿 5 绿 5 绿 5 绿 100K绿 ±0.5% 蓝 6 蓝 6 蓝 6 蓝 1M 蓝 ±0.3% 紫 7 紫 7 紫 7 金 0.1紫±0.1%灰 8 灰 8 灰 8 银0.01白9白9白9电容值识别法电容的常用单位为pF(皮法),nF(纳法),uF(微法)。

大多数电容的电容值是直接打印在电容上的，部分电倍乘数数字 0 1 23 4 5 8 9带IC 线路板1 12 23 精度精度倍乘倍乘四色环电阻表示法五色环电阻表示法公制单位换算符号名称乘数科学计数法p 皮0.000000000001 10-121000p=1nn 纳0.000000001 10-91000n=1uu 微0.000001 10-61000u=1m 毫0.001 10-31000=1K- 个 1 1001000K=1MK 千1000 103M 兆1000000 106说明：好的焊接方法是安装DT830B数字万用表套件最重要的因素，合适的电烙铁也十分重要。

本指导说明书推荐使用40W的外热式电烙铁，并请随时保持烙铁头的清洁和镀锡。

安全操作规程✧焊接时注意防护眼睛。

✧不要将焊锡放入口中，焊锡中含铅和其它有毒物质，手工焊接后须清洁双手。

✧确信焊接现场有足够的通风。

元件安装下列所有的安装步骤，在没有特别指明的情况下，元件必须从线路板正面装入。

DT830B_数字万用表装配说明

实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。

一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。

低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。

（2）输入阻抗高（1010Ω）。

内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。

（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。

具有自动调零、自动判定极性等功能。

通过对芯片的功能检查，可迅速判定其质量好坏。

（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。

其抗干扰能力强，可靠性高。

（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。

2. ICL7106的引脚功能ICL7106采用DIP－40封装，引脚排列如上图所示。

U+、U－分别接9V电源（E）的正、负极。

COM为模拟信号的公共端，简称模拟地，使用时应与IN－、UREF－端短接。

TEST是测试端，该端经内部500Ω电阻接数字电路的公共端（GND），因二者呈等电位，故亦称做数字地。

该端有两个功能：①作测试指示，将它接U＋时LCD显示全部笔段1888、可检查显示器有无笔段残缺现象；②作为数字地供外部驱动器使用，来构成小数点及标志符的显示电路。

a1～g1、a2～g2、a 3～g3、bc4分别为个位、十位、百位、千位的笔段驱动端，接至LCD的相应笔段电极。

千位b、c段在LCD内部连通。

当计数值N＞1999时显示器溢出，仅千位显示“1”，其余位消隐，以此表示仪表超量程（过载溢出）。

POL为负极性指示的驱动端。

BP为LCD背面公共电极的驱动端，简称“背电极”。

DT830B贴片数字万用表实训

DT830B数字万用表实训教材2011-11-23目录一、元件认识4二、DT830B数字万能表的原理框图6三、主要电路工作原理简单分析9四、DT830B数字万能表组装过程10（一）、整机安装的流程图11（二）印制板（PCB）的安装要求及步骤11（三）PCB板上的元器件安装总体过程示意图12（四）液晶屏的安装12（五）转换开关的安装13五、DT830B数字万用表的调试、校准及故障维修16（一）正常显示测试17（二）校准17六、DT830B数字万用表的技术参数19七、DT830B数字万用表的使用方法20八、DT830B数字万用表的实训知识问答21九、附录22附录1、PCB板安装图附录2、元件清单附录3、整机原理图实训产品简介DT830B万用表是一种常用的万用表，它的技术成熟，采用单板结构结构合理，安装简单。

主电路采用典型数字集成电路ICL7106，采用COB封装，性能稳定。

DT830B万用表具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

此表为3(1/2)位液晶显示。

最大读数“1999”，该表能自动显示极性，超量程仅最高位显示“1”。

它能测量交流电压、直流电压与电流、电阻，并能对二极管、三极管进行测试。

所谓三位半数字也叫3 1/2位（读做三又二分之一位），我们知道，一个模拟量，经过量化，转换成数字后，其所表示的精度是跟该数字的位数有关系的，数字位数越多，越接近原始值，越精确（这是一般而言，不考虑其它情况，如果量化后的数值为1.00000V的话，用一位表示与用N位表示是一样的(:）。

所以一般情况下，位数越多，就越精确，也就是四位半比三位半更精确。

一、实训目的通过制作及调试具有一定功能和应用价值的一个具体产品，提高学生学习兴趣，增强动手能力，启迪学生的创新思维，培养学生分析问题和解决问的综合能力。

实训教学是理论联系实际的主要形式，是实施“教、学、做合一”教学理念的重要手段也是培养学生技术应用能务和实际操作技能的根本途径。

DT—830B数字万用表的组装(2010.3修)

三、万用表的制作流程
分拣元件焊接
组装调试
应用
分拣元件环节
成套万用表散件分为：
焊接件- 组装件--
焊接环节
1 按指导书组装程序表和坐位图在线路板上找到相应位置元器件。 1 2 注意30电解电容、20二极管的极性。 3 要保持线路板的清洁。 4 把所有要焊的元器件在线路板上放好，检查无误后再焊接。
闽南理工学院
电工电子实验室
DT—830B 数字万用表的组装
一、实训目的
1
2
3Leabharlann 45、掌握电子元件焊接的基本技能、掌握识别各类电子元件的方法、了解电子产品的制作环节和过程、增强分析、解决问题的能力、培养团队协作能力精神
二、焊接知识回顾
电子元件焊接操作要领电子元件的识别和元件管脚的加工焊点的质量检查和判断方法
组装及调试环节
1. 按照指导书上步骤组装. 2. 润滑油不要上的过多. 3. 注意液晶显示器小数点位置(反向看有圆弧处放右侧)。 4. V型铜片不要太用力以防变形。 5. 正确装配线路板。
万用表应用
使用万用表注意事项 1. 正确选择挡位和量程 2. 不能带电转换挡位和量程 3. 万用表不使用时要关机
四、考核内容
1.线路板元件加工和焊接质量
2.万用表的调试结果
1

自己动手组装DT830B数字万用表

自己动手组装DT830B数字万用表DT830B是目前市场上最常见、最价廉的数字万用表．可以测量直流电压、直流电流、交流电压、电阻、二极管以及三极管的放大倍数等。

该表使用7106型的A／D转换芯片．配3位半的LCD液晶显示屏．表内使用一只电位器来调整精度．一节9V电池做电源．量程开关兼做电源开关。

该表具有体积小、电路简单、装配调试容易、耐用等特点．特别适合在校学生和电子爱好者学习、组装．在装配完成的同时也就得到了一款实用的测量工具。

图l是该表的外观照片，共有19挡量程。

7106芯片(一般产品都已固化在电路板上)及外围阻容元件组成满量程为200mV的直流电压表。

简化电路图如图2所示。

各个测量挡位均是在此基础上．通过串联分压电阻、并联分流电阻等形式实现各挡位的电压、电流、电阻等的测量。

图3是直流电压测量电路的简化图。

在200mV挡．由7106直接测量，其余各挡均通过串联分压电阻后，再送入7106．最后由LCD显示测量结果。

图4是直流电流测量电路的简化图。

200mA及其以下电流挡位串接有0．2A的保险管，10A挡位使用10A专用表笔插口，且没有接人保险管，测量时应谨慎。

图5是交流电压测量电路简化图。

被测交流电通过j二极管lN4007做半波整流．输出脉动直流电压，经过分压电阻后，由7106的A／D转换器的正向积分过程取出平均电压值，最后由LCD显示测量结果。

本表的装调过程比较简单，先将全部元件焊接在印板上，把挡位开关上的滑动铜片装上，并把挡位开关固定在前盖上．再将印板通过导电橡胶条与液晶屏压接一上好螺丝，装配即完成。

调试时可配合一台标准表和1．5V电池进行。

将本表置于DC 2V(2000mV)挡位，与标准表一起测量1．5V电池的电压，调节校准可调电阻，使本表显示的结果与标准表相同即可。

7106的外围元件现多采用贴片元件，这点与散件产品有区别，但性能是一样的.。

DT830B数字万用表的安装与调试指导书

DT830B数字万用表安装与调试指导书一、目的通过数字万用表的安装与调试，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手5、认识液晶显示器件。

6、安装制作一台数字万用表。

三、器材1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 螺丝刀、镊子、剪刀等四、DT830B数字万用表的安装口）、液晶屏及表笔等组成，整机安装流程见图。

1、安装步骤1）印制电路板的安装印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。

安装元件:将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。

安装步骤：（1）安装电阻、电容、二极管等。

安装电阻、电容、二极管时，如果安装孔距＞8mm，可进行卧式安装，如果孔距＜5mm、应进行立式安装。

（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0～3mm。

（3）安装电位器、三极管插座。

三极管插座装在A面，而且应使定位凸点与外壳对准、在B面焊接。

（4）安装保险座、插座、R0、弹簧。

焊接点时，注意焊接时间要足够但不能太长。

面壳平面向下置于桌面，从旋纽圆孔两边垫起约5mm。

将液晶屏放入面壳窗口内，白面向上，方向标记在右方。

平面向下；用镊子把导电胶条放入支架两横槽中，注意保持导电胶条的清洁。

3）旋纽安装方法：V型簧片装到旋纽上，共六个。

装完簧片把旋纽翻面，将两个小弹簧蘸少许凡士林放入旋纽两个孔，在把两小钢珠放在表壳合适的位置上。

DT830B数字万用表装配实验报告共20页

年级：班组：姓名：学号：DT830B 数字万用表装配实验报告实验日期：实验名称：DT830B 数字万用表装配一：实验目的1、通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。

2、了解ICL7106的各个引脚和他的数模转换功能。

3、了解液晶显示的原理和使用方法。

4、初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺。

5、了解各种测试仪器的用法并样品进行测试和矫正二：实验器材1、DT830型31/2位数字万用表的各种零配件和相关的材料说明。

见DT830B元件清单（一）和DT830B元件清单（二）。

2、焊接电路板所需的烙铁和锡以及松香。

3、一个标准的数字万用表、螺丝刀、镊子、刀片等。

三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。

一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。

低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。

（2）输入阻抗高（1010Ω）。

内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。

（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。

具有自动调零、自动判定极性等功能。

通过对芯片的功能检查，可迅速判定其质量好坏。

（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。

其抗干扰能力强，可靠性高。

（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。

2. ICL7106的引脚功能ICL7106采用DIP －40封装，引脚排列如上图所示。

U +、U －分别接9V 电源（E ）的正、负极。

万用表的安装详解

PCB板应插入外壳最下方小凸块下面
放入PCB板
注意转动开关应如右图位置
外机壳上端有两个小凸块， PCB板的上端应卡到这两个小凸块的最下方，保证液晶片与导电胶接触良好。
如右图箭头：转动开关的中心应对准PCB 板的小孔内
固定PCB板
固定螺丝
先固定下面保险丝夹间的那个短螺丝。然后拧紧右图上面两个短螺丝
液晶显示器应全部点亮（注意：开关不能在OFF 档）
固定蜂鸣器
用带泡沫塑料的双面胶，固定蜂鸣器如下图
合上外壳
拧紧螺丝
注意：固定后盖用的是长螺丝
我拧呀拧
大功告成
恭喜恭喜！万用表装好了如果还有问题，请大家耐心调试祝君好运
-------------------------------------
11. 测试液晶显示器
（检）如果前面步骤中液晶显正，则液晶自检测试可
做。如果旋转开关时液晶没有显示，可以尝试下列操作用以不一根导线将IC的 C脚与V+直接相连注意：连接时间不能超过1分钟，否则会降低LCD的使用寿命
液晶测试连接图（自检）
液晶测试的正确结果（自检）
3. DCV测试
准备一个可变直流电源将待测电压设置在每个DCV档的中间比较自制仪表和已知精确仪表的读数误差应在允许范围内。
4. ACV档测试
准备一个AC电压源（50Hz, 10V）
(注明：为了安全，只选用10V的交流电压或用低频信号发生
器输出10V ，50Hz正弦交流信号代替）
档位至200VAC ，输入AC电压，跟已知精确表比较读数误差应在允许范围内。
6. 电阻 / 二极管测试

2章万用表安装

第二章DT830B数字式万用表安装调试方法与步骤第一节概述DT830B型便携式3位半数字万用表是一种电路简单、技术成熟、性能稳定可靠的常用个人数字仪表。

具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

这种万用表结构合理安装简单单板结构，集成电路ICL7106采用COB封装。

只要有一般电子装配技术即可成功组装。

DT830B电路如图2.1.1，集成电路ICL7106的工作原理和万用表各档位的工作原理见第一章。

图2.1.1 DT830B原理图第二节安装工艺DT830B万用表组件由机壳塑料件（包括上下盖、旋纽）、印制板部件（包括插口）、液晶屏、导电交、表笔、电阻、电容等组成，组装成功关键是装配印制板部件，整机安装流程见图2.2.1。

安装前必须对照元件清单，仔细清理、测试元器件。

1．印制板安装DT830B的印制板见图2.2.3，双面板的A面是焊接面，中间环形印制导线是功能、量程转换开关电路，需小心保护，不得划伤或污染。

图2.2.1 DT830B万用表的整机安装流程安装步骤（1）焊接元器件“DT830B元件清单”上所有元件按顺序插焊到印制电路板相应位置上（可参照图2.2.6）。

安装电阻、电容、二极管时，如果安装孔距>8mm（例如R10等，丝印图画上电阻符号的），采用卧式安装；如果孔距<5mm、应立式安装（例如板上丝印图画“○”的其它电阻）；电容采用立式安装。

PCB板元件面上丝印图相应符号可参见图2.2.2。

图2.2.2 安装符号示例（局部）图2.2.3 DT830的PCB（2）安装电位器、三极管插座安装电位器和三极管插座时应注意安装方向：三极管插座装在A面而且应使定位凸点与外壳对准、在B面焊接。

参见图2.2.4和图2.2.6。

元件清单以外的其它焊盘不焊。

（3）安装保险座、R0、弹簧这几个元件的焊接点大，注意预焊和焊接时间（图2.2.5图2.2.6）。

图2.2.4 三极管插座安装图2.2.5 Ro安装（4）安装电池线。

暑期实训之组装DT830B数字万用表

项目一: 组装DT830B数字万用表1、一: 实训目的2、通过DT830B 数字万用表装配实验, 进一步加深对数字万用表电路原理的认识, 能熟练的测量各种物理量。

3、了解ICL7106的各个引脚和他的数模转换功能。

4、了解液晶显示的原理和使用方法。

5、初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺。

6、了解各种测试仪器的用法并样品进行二、实训内容组装DT830B数字万用表三、学习用万用表检测元器件的好坏: 包括电阻、电容、电感、二极管等。

学会焊接、安装数字万用表。

学会调试万用表, 其中包括检查数字万用表的故障, 以及排除故障的方法。

四、实训要求五、要求整个组装、调试过程独立完成；焊点光滑牢固, 电路板板面整洁。

万用表功能齐全且测量数据准确、可靠；提交实训报告。

六、DT830B数字万用表工作原理DT830B数字万用表的外观如图1所示。

图1产品外观该仪表的心脏是一片大规模集成电路7106, 该芯片（7106）内部包含双积分A/D转换器, 显示锁存器, 七段译码器和显示驱动器。

本套件中, 7106芯片已经固化在印刷电路板上。

表的工作原理框图见图2。

图2数字万用表方框原理图图3是7103芯片的应用电路简化图。

他的实质是满量程220mv的数字电压表。

输入7106的直流信号被接入一个A/D转换器, 转换成数字信号, 然后送入译码器转换成驱动LCD的七段码。

A/D转换器的时钟是由外接100P电容100K 电阻与芯片内部电路组成振荡频率约48KHz的振荡器提供的, 他经过一个四分之一分频获得计数频率, 通过这个频率获得2.5次/秒的测量速率。

四个译码器将数字转换成了七段码的四位数字, 小数点由选择开关设定。

图4是直流电压测量电路简化图。

在220mV档, 由7106直接测量, 其余各档输入电压被分压电阻分压（分压电阻值和为1M）, 每档分压系数为1/10, 分压后的电压必须在-0.199V—+0.199V之间, 否则将过载显示, 过载显示为仅在最高位显示“1”其余位数不显示。
