复盛空压机工作原理.
复盛空压机原理以及规范操作流程分解
复盛空压机原理以及规范操作流程发布日期：2011-08-10空气压缩机的种类很多，按工作原理可分为容积式压缩机，速度式压缩机，容积式压缩机的工作原理是压缩气体的体积，使单位体积内气体分子的密度增加以提高压缩空气的压力；速度式压缩机的工作原理是提高气体分子的运动速度，使气体分子具有的动能转化为气体的压力能，从而提高压缩空气的压力。
活塞式空气压缩机现在常用的空气压缩机有活塞式空气压缩机，螺杆式空气压缩机，(螺杆空气压缩机又分为双螺杆空气压缩机和单螺杆空气压缩机)，离心式压缩机以及滑片式空气压缩机，涡旋式空气压缩机。
下面是各种压缩机的定义。
凸轮式，膜片式和扩散泵等压缩机没有列入其中，是因为它们用途特殊而尺寸相对较小。
容积式压缩机--直接依靠改变气体容积来提高气体压力的压缩机。
往复式压缩机--是容积式压缩机，其压缩元件是一个活塞，在气缸内作往复运动。
回转式压缩机--是容积式压缩机，压缩是由旋转元件的强制运动实现的。
滑片式压缩机--是回转式变容压缩机，其轴向滑片在同圆柱缸体偏心的转子上作径向滑动。
截留于滑片之间的空气被压缩后排出。
液体-活塞式压缩机--是回转容积式压缩机，在其中水或其它液体当作活塞来压缩气体，然后将气体排出。
罗茨双转子式压缩机--属回转容积式压缩机，在其中两个罗茨转子互相啮合从而将气体截住，并将其从进气口送到排气口。
没有内部压缩。
螺杆压缩机--是回转容积式压缩机，在其中两个带有螺旋型齿轮的转子相互啮合，从而将气体压缩并排出。
速度型压缩机--是回转式连续气流压缩机，在其中高速旋转的叶片使通过它的气体加速，从而将速度能转化为压力。
这种转化部分发生在旋转叶片上，部分发生在固定的扩压器或回流器挡板上。
离心式压缩机--属速度型压缩机，在其中有一个或多个旋转叶轮（叶片通常在侧面）使气体加速。
主气流是径向的。
轴流式压缩机--属速度型压缩机，在其中气体由装有叶片的转子加速。
主气流是轴向的。
混合流式压缩机--也属速度型压缩机，其转子的形状结合了离心式和轴流式两者的一些特点。
复盛空压机工作原理

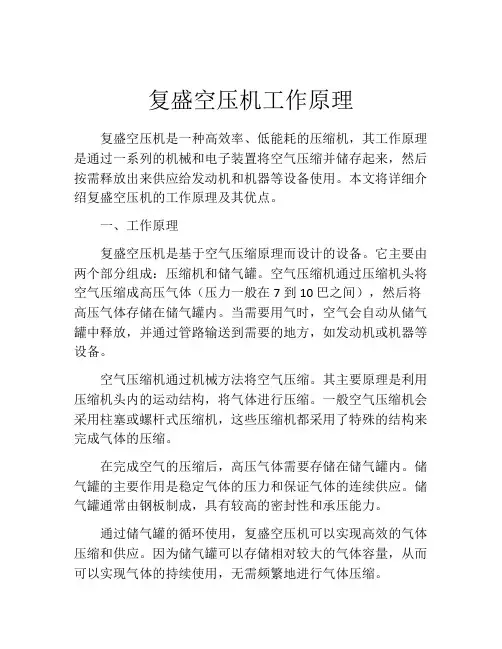

复盛空压机工作原理复盛空压机是一种高效率、低能耗的压缩机，其工作原理是通过一系列的机械和电子装置将空气压缩并储存起来，然后按需释放出来供应给发动机和机器等设备使用。
本文将详细介绍复盛空压机的工作原理及其优点。
一、工作原理复盛空压机是基于空气压缩原理而设计的设备。
它主要由两个部分组成：压缩机和储气罐。
空气压缩机通过压缩机头将空气压缩成高压气体（压力一般在7到10巴之间），然后将高压气体存储在储气罐内。
当需要用气时，空气会自动从储气罐中释放，并通过管路输送到需要的地方，如发动机或机器等设备。
空气压缩机通过机械方法将空气压缩。
其主要原理是利用压缩机头内的运动结构，将气体进行压缩。
一般空气压缩机会采用柱塞或螺杆式压缩机，这些压缩机都采用了特殊的结构来完成气体的压缩。
在完成空气的压缩后，高压气体需要存储在储气罐内。
储气罐的主要作用是稳定气体的压力和保证气体的连续供应。
储气罐通常由钢板制成，具有较高的密封性和承压能力。
通过储气罐的循环使用，复盛空压机可以实现高效的气体压缩和供应。
因为储气罐可以存储相对较大的气体容量，从而可以实现气体的持续使用，无需频繁地进行气体压缩。
二、复盛空压机的优点1、高效节能复盛空压机采用了一系列创新技术，如高效节能电机、聚能器、高效冷凝器等，可以使设备的效率得到最大化，从而实现高效的压缩和供应。
2、通用性强复盛空压机可以适用于不同的行业和工作条件。
其灵活性和多样化的配置可以满足不同行业和企业的需要。
3、安全可靠复盛空压机重视安全性和可靠性，设备的制造和测试都严格按照国家的标准进行，同时在运行中也会有完善的安全措施保障设备的安全运行。
4、易于维护复盛空压机具有简单易操作、易于维护的优点。
设备通常都配有操作说明、维护手册等信息，可以帮助用户进行设备的操作和维护。
5、友好环保复盛空压机具有较低的噪音和振动等优点，能够减少对环境造成的影响。
同时，复盛空压机的设计和使用也注重环境保护，在整个生产过程中都尽量减少对环境的污染。
复盛螺杆式空压机资料

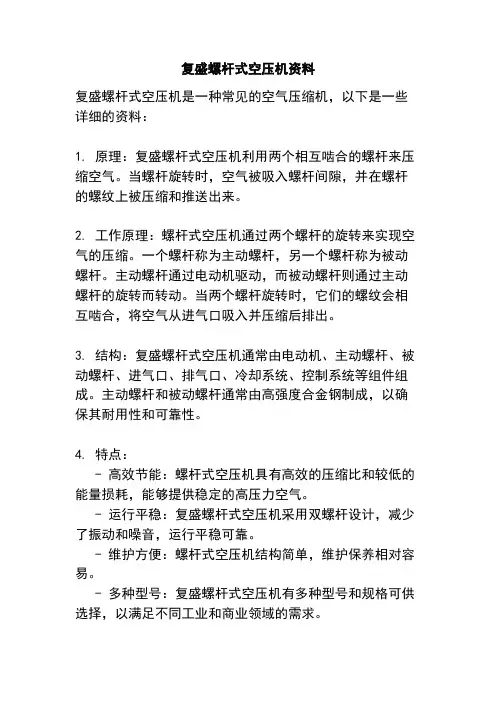

复盛螺杆式空压机资料
复盛螺杆式空压机是一种常见的空气压缩机，以下是一些详细的资料：
1. 原理：复盛螺杆式空压机利用两个相互啮合的螺杆来压缩空气。
当螺杆旋转时，空气被吸入螺杆间隙，并在螺杆的螺纹上被压缩和推送出来。
2. 工作原理：螺杆式空压机通过两个螺杆的旋转来实现空气的压缩。
一个螺杆称为主动螺杆，另一个螺杆称为被动螺杆。
主动螺杆通过电动机驱动，而被动螺杆则通过主动螺杆的旋转而转动。
当两个螺杆旋转时，它们的螺纹会相互啮合，将空气从进气口吸入并压缩后排出。
3. 结构：复盛螺杆式空压机通常由电动机、主动螺杆、被动螺杆、进气口、排气口、冷却系统、控制系统等组件组成。
主动螺杆和被动螺杆通常由高强度合金钢制成，以确保其耐用性和可靠性。
4. 特点：
- 高效节能：螺杆式空压机具有高效的压缩比和较低的能量损耗，能够提供稳定的高压力空气。
- 运行平稳：复盛螺杆式空压机采用双螺杆设计，减少了振动和噪音，运行平稳可靠。
- 维护方便：螺杆式空压机结构简单，维护保养相对容易。
- 多种型号：复盛螺杆式空压机有多种型号和规格可供选择，以满足不同工业和商业领域的需求。
5. 应用领域：复盛螺杆式空压机广泛应用于工业生产、建筑工地、汽车维修、医疗设备等领域，用于提供稳定的高压力空气供应。
以上是复盛螺杆式空压机的一些详细资料，希望对你有所帮助。
如需更具体的信息，请参考相关的产品手册或咨询厂家。
复盛空压机原理
复盛空压机原理复盛空压机原理是指复盛公司生产的空气压缩机的工作原理。
空气压缩机是一种将自由空气吸入并通过机械力使其压缩成高压气体的设备。
而复盛空压机则是应用一种双螺杆结构来实现空气压缩的方式。
复盛空压机的原理可以分为吸气、压缩和放气三个阶段。
首先是吸气阶段。
在运行过程中，双螺杆旋转产生真空效果，吸入大气中的空气。
吸入的空气通过进气阀进入空气压缩腔体。
接下来是压缩阶段。
在压缩腔体中，两个同向旋转的双螺杆通过变径螺纹的搭配，将空气逐渐挤压并向前推进。
随着双螺杆的旋转，空气随着螺纹的挤压而逐渐增压。
同时，双螺杆的运动还会产生一定的摩擦热。
为了防止过热，空压机通常会采取冷却措施，如压缩室内设置冷却器或通过外部环境提供冷却。
最后是放气阶段。
当空气被压缩到设定的压力时，它会通过出气阀进入储气罐或供应系统中。
这样，高压气体就可以用于各种工业和民用领域中，如气动工具、空气压缩机、空调和气动控制系统等。
总结来说，复盛空压机利用双螺杆的旋转来实现空气的吸入、压缩和排出。
通过机械力的作用，将大气中的空气压缩成高压气体，为各种行业提供所需的动力和能源。
值得一提的是，复盛空压机的双螺杆结构具有一定的优势。
与传统的单螺杆结构相比，双螺杆结构具有更好的密封性能和较高的压缩效率。
这是因为双螺杆的旋转可实现自动同步和较小的间隙，从而减少了内部泄漏和能量损失。
并且，双螺杆也能够在较高的转速下工作，提高了生产效率。
总而言之，复盛空压机以双螺杆结构为基础，利用旋转运动将空气压缩成高压气体。
这种原理既能保证空气的密封性和压缩效率，又能满足不同领域对高压气体的需求，具有广泛的应用前景。
往复式空压机的工作原理及构造
往复式空压机的工作原理及构造1. 什么是往复式空压机？哎呀，大家好！今天咱们来聊聊一个很重要的机器——往复式空压机。
你可能会问，空压机是什么鬼？简单来说，它就是把空气压缩起来，方便我们日常使用的一种设备。
无论是在工地上，还是在小车间，甚至在你家里的空气喷枪，往复式空压机都能派上用场。
就像一个勤劳的小蜜蜂，忙忙碌碌地把空气送到需要的地方。
2. 往复式空压机的工作原理2.1 吸气阶段那么，这个小家伙是怎么工作的呢？首先，往复式空压机的工作过程分成几个步骤。
第一步是吸气。
在这个阶段，活塞像个小气球一样下降，周围的空气就通过进气阀被吸进来。
就像你深吸一口气，准备大声唱歌一样。
吸进去的空气在气缸里待着，静静地等待下一步。
2.2 压缩阶段接下来，活塞开始向上运动，这就是压缩阶段。
空气被活塞压得像面团一样变得密实，温度也开始上升。
你可以想象一下，在厨房里，揉面团的时候，面粉和水被揉得紧紧的，那种感觉差不多！这时候，空气里的分子被迫靠在一起，形成高压状态，简直像是被关在一个小盒子里，快要爆炸的样子。
2.3 排气阶段最后，当活塞达到顶点时，空气通过排气阀被推出气缸，准备去为我们服务了。
这个过程就像是你终于忍不住地把气球里的空气放出来，呼~一口气松了一口气。
往复式空压机通过这样反复的循环，不断地吸气、压缩和排气，空气就被送到了需要的地方，真是个高效的小家伙！3. 往复式空压机的构造3.1 主要组成部分说到这，咱们再来看看这个空压机的构造。
它的主要组成部分可真不少，首先得提到的就是活塞。
活塞就像是机器的“心脏”，它的上下运动直接影响着空气的压缩。
然后是气缸，活塞就在这个气缸里上下运动，就像在一条滑滑梯上玩耍。
别忘了进气阀和排气阀，这两位小伙伴也不可或缺。
它们负责控制空气的进出，真是默契得很！3.2 其他配件还有一些辅助配件，比如连杆和曲轴，它们负责将电机的旋转转化为活塞的直线运动。
就像一个好搭档，互相配合，才能把工作做好。
复盛空压机工作原理

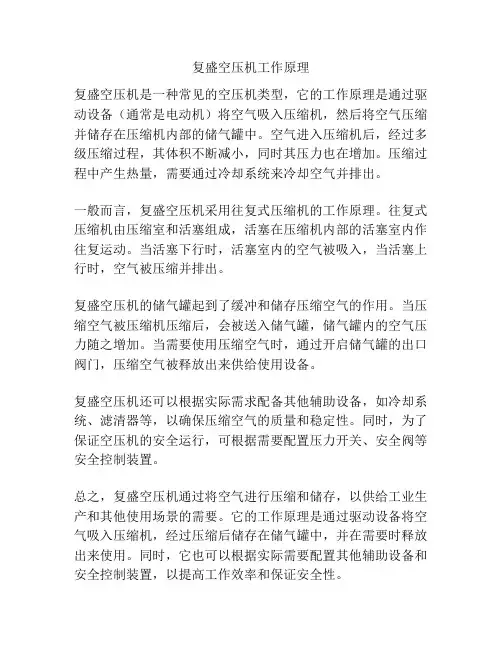

复盛空压机工作原理
复盛空压机是一种常见的空压机类型，它的工作原理是通过驱动设备（通常是电动机）将空气吸入压缩机，然后将空气压缩并储存在压缩机内部的储气罐中。
空气进入压缩机后，经过多级压缩过程，其体积不断减小，同时其压力也在增加。
压缩过程中产生热量，需要通过冷却系统来冷却空气并排出。
一般而言，复盛空压机采用往复式压缩机的工作原理。
往复式压缩机由压缩室和活塞组成，活塞在压缩机内部的活塞室内作往复运动。
当活塞下行时，活塞室内的空气被吸入，当活塞上行时，空气被压缩并排出。
复盛空压机的储气罐起到了缓冲和储存压缩空气的作用。
当压缩空气被压缩机压缩后，会被送入储气罐，储气罐内的空气压力随之增加。
当需要使用压缩空气时，通过开启储气罐的出口阀门，压缩空气被释放出来供给使用设备。
复盛空压机还可以根据实际需求配备其他辅助设备，如冷却系统、滤清器等，以确保压缩空气的质量和稳定性。
同时，为了保证空压机的安全运行，可根据需要配置压力开关、安全阀等安全控制装置。
总之，复盛空压机通过将空气进行压缩和储存，以供给工业生产和其他使用场景的需要。
它的工作原理是通过驱动设备将空气吸入压缩机，经过压缩后储存在储气罐中，并在需要时释放出来使用。
同时，它也可以根据实际需要配置其他辅助设备和安全控制装置，以提高工作效率和保证安全性。
复盛压缩机介绍范文
复盛压缩机介绍范文一、复盛压缩机的原理复盛压缩机采用离心式压缩原理。
其工作原理为：通过电动机驱动，使主轴高速旋转，当空气或气体进入压缩机后，在主轴的作用下，离心力将其压缩，并将压缩后的气体从出口排出。
整个过程中，压缩机通过自动控制系统调整进气量和出气压力，以满足不同工况下的使用要求。
二、复盛压缩机的特点1.高效节能：复盛压缩机采用高效节能的设计与制造工艺，能够提高压缩比和获得更高的排气压力，并且在运行时能够有效控制能耗，实现节能目的。
2.可靠耐用：复盛压缩机采用高品质的材料和先进的制造工艺，具有良好的机械性能和耐腐蚀性能，能够在恶劣的工作环境下长时间稳定运行。
3.使用方便：复盛压缩机采用智能化的控制系统，具有自动开关机、自动监测和报警等功能，使用者只需简单设置参数，即可实现自动运行控制。
4.维护成本低：复盛压缩机的维护成本较低，维护周期长，维护工作简单，使用寿命长，能够降低企业的维护成本和停机时间。
三、复盛压缩机的应用1.空压机：复盛压缩机可用于制造各种规格和型号的空压机，广泛应用于汽车制造、机械加工、建筑工程等行业。
2.冷冻干燥机：复盛压缩机在冷冻干燥机中的应用十分广泛。
冷冻干燥机是一种将湿气从空气中凝结出来，并将空气干燥的设备，广泛应用于制药、食品、纺织等行业。
3.工业制冷设备：复盛压缩机可用于工业制冷设备中，如工业冷水机组、空调制冷机组等，能够提供高效稳定的制冷效果，广泛应用于石化、电子、医药等行业。
四、复盛压缩机的优势1.高效节能：复盛压缩机采用高效节能的设计和制造工艺，能够提供更高的排气压力和更低的能耗。
2.可靠耐用：复盛压缩机采用高品质的材料和先进的制造工艺，具有良好的机械性能和耐腐蚀性能，能够在恶劣的工作环境下长时间稳定运行。
3.使用方便：复盛压缩机采用智能化的控制系统，具有自动开关机、自动监测和报警等功能，使用者只需简单设置参数，即可实现自动运行控制。
4.维护成本低：复盛压缩机的维护成本较低，维护周期长，维护工作简单，使用寿命长，能够降低企业的维护成本和停机时间。
空压机控制系统介绍
? 4）油气桶：
? 润滑油的存贮与分离功能结合到一个容器中，较低的一半是油存贮器。为系 统提供油的存贮容积，上面部分对油起到初分离作用。同时油气桶也为控制 和仪表提供有限的空气存贮。
? 5）油细分离器：
? 最后除掉残留在气流中的油。当通过油细分离器的压差达到0.55Bar时，“更 换油细分离器”灯指示灯闪烁，此时必须更换油细分离器。如果忽视，当压 差达到1Bar
空压机组成
? 组成：SA—250W—7.5空气压缩机为电驱动、喷油双螺杆式压缩机。主要 由电动机；压缩机；空气滤清器；润滑油系统；分离系统；水冷式冷却系统 ；风冷式冷却系统；启动控制柜；安全保护装置；控制系统及仪表等组成。
空压机工作原理
工作原理：压缩是通过主辅转子在一汽缸内同时啮合来完成的。主转子有 四个互成90°分布的螺旋形凸齿，辅转子有五个互成60°分布的螺旋形凹槽 与主转子凸齿啮合。空气入口位于压缩机汽缸顶部靠近驱动轴侧。排气口在 汽缸底部相反的一侧。当转子在吸气口尚未啮合时，空气流入主转子凸齿和 辅转子凹槽的空腔内，此时压缩循环开始。当转子与吸气口脱开时，空气被 封闭在主辅转子构成的空腔内，并随啮合的转子轴向移动，当继续啮合，更 多的主转子凸齿进入辅转子的凹槽，容积减少，压力升高。 喷入汽缸的油用 以带走压缩产生的热量和密封内部间隙。容积减少，压力升高一直持续到封 闭在转子内腔中的油气混合物通过排气孔口排入油气筒内的时候。为了生成 一个连续平稳无冲击的压缩空气流，转子上的每一容积都以极高的连续性循 环同样的“吸气－压缩－排气”循环。
? 3）压力维持阀：优先建立润滑油压，提供压缩机润滑系统所需压力。在停机 或卸荷时起止回的作用，阻止空气管线内的气体倒流回压缩机内。而当空气 流过此阀时，它也作为一个限流装置，维持油气桶内的压力，并保护油吸分 离器。
复盛螺杆空压机的优势及原理
盛螺杆空压机优势：一、省电以一台20立方空压机为例，螺杆机的电机功率为110千瓦，活塞机为132千瓦。
每小时可节省22度电，每日按10小时工作计算，每年大约可节省：22度×10小时×365日=80300度，使用3年，就可节省20万元以上。
另外，螺杆机在空载时可节省60％以上的电，而活塞机只能节省10％左右的电，每日工作24小时，每天空载时间9小时，节电110KW×9小时×（60％-10％）=495度电/日，每年节省18万度电，3年节省30余万。
二、节省维修费用螺杆机维修极少，只要日常维护到位，基本上不须维修。
三、稳定的性能螺杆机只需保养到位，不会发生故障。
螺杆机可以连续24小时运转而活塞机不可以。
四、噪音低螺杆机噪音很低，可放置于车间内，节省空间。
五、无震动螺杆机放置于固定的平地即可，不须加固。
使用中只有因电机引起的极小的震动，可忽略不计。
六、不污染环境螺杆机内永远是干净的。
螺杆机排出的空气油量只有活塞机的1/80，是达到国际ISO8573标准的。
复盛螺杆空压机压缩原理：1、吸气过程：螺杆空压机的进气侧吸气口，必须设计得使螺杆空压机压缩室可以充分吸气，而并无进气与排气阀组，进气只靠一个进气调节阀的开启，关闭来调节，当螺杆空压机转子转动时，主副转子的齿沟空间在转至进气1、螺杆空压机吸气过程：螺杆空压机的进气侧吸气口，必须设计得使螺杆空压机压缩室可以充分吸气，而并无进气与排气阀组，进气只靠一个进气调节阀的开启，关闭来调节，当螺杆空压机转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时螺杆空压机转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排除出，排气完了时，螺杆空压机齿沟乃出于真空状态，当转至螺杆空压机进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟间的空气即被封闭，以上也叫［进气过程］。
2、封闭及输送过程：主副螺杆空压机转子在吸气终了时，螺杆空压机主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即［封闭过程］。
复盛空压机使用说明
5.1 电气控制系统图 …………………… 20 5.2 电气控制原理图 ………………… 22 5.3 电气控制接线图 ……………………25 5.4 电气线路保护装置…………………… 34
6.1 使用条件及注意事项………………… 35 6.2 运行…………………………………… 35 6.3 停机…………………………………… 37
**************************************************************** 机组型号 主机编号 开机调试日期
1
安全警示
在安全操作空压机前，请务必仔细阅读： **************************************************************** 安全警示： 1. 产品使用单位应向当地压力容器安全监察机构办理合法使用压力容器
MMLLGG SERIES
使用手册
INSTRUCTION MANUAL
MLG 系列矿用螺杆式移动空气压缩机
执行标准：MT687-1997 Q/FS001-2008
北京复盛机械有限公司
追求卓越 ● 丰富人生 BEIJING FU SHENG MACHINERY CO.LTD 编制日期：2008 年 3 月
的手续。 2. 产品配备的安全阀、压力表等应根据《压力容器安全技术监察规程》的
规定进行定期校验。 3. 对出现润滑油渗漏的空压机应停止使用，并及时清理、掩埋渗漏的油液。 4．安标受控明细表中的零部件,用户不得随意更换。 5. 本系列空气压缩机使用的螺杆润滑油的闪点不得低于 215℃ 6. 产品温度值应符合以下规定：
北京复盛MLG系列矿用螺杆式移动空气压缩机使用手册介绍
使用手册MLG系列矿用螺杆式移动空气压缩机北京复盛机械有限公司第一章售后服务介绍1.1 前言首先，感谢您选用复盛牌MLG（F）煤矿用螺杆式移动空气压缩机，希望它能很顺利地为您的生产作出贡献。
本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能安全、可靠、耐久地使用，所以在使用前，务请您在百忙中一定要花一些时间，详加阅读本使用手册以及电机、磁力起动器说明书，以便正确地使用保养。
如对本手册的内容有不了解之处，请您与本公司或就近的营业单位联系，我们一定竭诚为您服务。
谢谢您！1.2 服务内容1.2.1 一般售后服务1.服务内容与时效凡属本公司产品，不论使用年限，当接获来电或来函后，即可获得下列项目之服务：①新机试车②故障排除③回厂大修④洽购零件⑤疑难解答⑥抱怨处理2.保证期限机器在交货后保证一年（交货后十四个月之期限，或初次运转后十二个月之期限为本公司对售出机器之保证期限，二者间以先期满者为准），保证期限内如有因制造不良而发生故障，由本公司负责免费修理，唯请您遵照机器管理与使用规则妥为保养。
若在保证期限外，则酌收服务价格之零件费与工资。
1.2.2 巡回服务在保证期限内，主动派遣技术人员到贵矿做检查、解说之服务，以求防患于未然。
1.3 收货1．当您收到空压机时，请先检查是否合乎您所订的型式与规格。
2．根据随机器所附的成品出库单所列项目，查点数量是否相符。
3．机器与附件在运送过程中是否受损。
4．如有短缺或受损请将情况在成品出库单上注明，并请接洽本公司业务人员，将会给您圆满的解决。
第二章概述2.l 特点：螺杆压缩机因具有其它类型压缩机无可比拟的优越性，已成为现代压缩机的主流。
复盛牌螺杆式空压机（以下简称空压机），是根据我国环境条件而研制的新型设备，具有如下之显著特点：一、主机1、先进的齿型：采用台湾最具规模、设备最先进的压缩机厂家——复盛股份有限公司开发生产的最先进、效能比值领先世界各国厂家的第三代高效螺杆压缩机主机，其五对六专利齿形（美国专利No. 4. 890.992，英国专利No.2.230.563，日本专利No.2.008.216）齿间落差小，故回流损失小，比四对六齿形提高效率10~12 ％，省电25 ％。
复盛空压机工作原理
复盛空压机工作原理空压机是一种通过将气体压缩提高其压力和温度的设备。
其工作原理主要包括气体吸入、气体压缩和气体排放三个阶段。
首先是气体吸入阶段。
空压机通过气体吸入口将外部空气引入机器内部。
在吸入口处通常设置有空气滤网，用于过滤掉空气中的颗粒物和污染物，确保进入机器内部的空气干净。
其次是气体压缩阶段。
经过滤处理的空气通过进气道进入压缩室。
在压缩室内，空气被高速运动的转子或活塞等运动部件压缩，使其体积缩小，压力和温度升高。
这涉及到物理学上的泵气体进行压缩。
压缩室内的转子或活塞所形成的腔室，在运动过程中将气体不断向一个方向压缩，从而实现对气体的持续压缩。
最后是气体排放阶段。
经过压缩的空气通过出气口排出。
在排气系统中通常设置有减震器和冷却器，用于降低气体的压力和温度，提高出气质量。
冷却器可以将高温的压缩空气冷却至接近环境温度，从而减少后续使用中可能引起的设备磨损和故障。
在整个工作过程中，空压机需要通过电动机、发动机等驱动源提供动力。
空压机的排气量、压力和功率等参数根据应用需求和工作环境进行选择和调节。
通常，空仓压力越高，排气量越大，功率需求也越高。
除了上述的基本工作原理，空压机还有一些特殊的工作方式和技术。
例如，一些空压机采用压缩空气的冷却循环系统，以提高能效和稳定性。
还有些空压机通过分级压缩的方式，将气体进行多次连续压缩，以达到更高的压力要求。
总的来说，空压机通过将空气进行压缩，提高其压力和温度，从而实现对气体的储存和运输。
空压机在许多行业中被广泛应用，例如汽车维修、建筑施工、食品加工等领域，以满足不同场景下的气体供应需求。
复盛空压机(低压使用说明)
INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机中 山 复 盛 机 电 有 限 公 司ZHONGSHAN FU SHENG ELECTROMECHANIC CO.LTD感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。
说明：1．如不特别指明，本说明书中所指的压力均为表压力；2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。
****************************************************************机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。
为了保证用户权益，请将设备用户档案反馈卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。
谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：****************************************************************安全注意事项：1.安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2.引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，(空气开发选型适当，大约为空压机额定电流的1.5～2倍,选型大小会导致频繁跳机,太大则会起不到保护作用)为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3.新机调试，必须由本公司指定或认可的调试人员进行；4.开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。
复盛螺杆式空压机资料
复盛螺杆式空压机资料
复盛螺杆式空压机是一种常见的空压机类型，具有以下详细资料：
1. 工作原理：复盛螺杆式空压机通过两个相互啮合的螺杆（主螺杆
和从螺杆）来实现压缩空气的过程。
主螺杆驱动从螺杆旋转，通过
螺杆的旋转运动，将空气逐渐压缩并排出。
2. 压缩方式：复盛螺杆式空压机采用正压式压缩方式，即将空气从
进气口吸入，经过螺杆的旋转压缩后，排出高压空气。
3. 功率范围：复盛螺杆式空压机的功率范围较广，通常从5马力（HP）到100马力（HP）不等，可以满足不同工业领域的需求。
4. 压力范围：复盛螺杆式空压机的压力范围通常在7-13巴之间，
可以根据用户需求进行调整。
5. 排气量：复盛螺杆式空压机的排气量取决于机型和功率，通常在0.3-50立方米/分钟之间。
6. 控制方式：复盛螺杆式空压机可以采用电子控制系统或智能控制
系统进行操作和监控，以实现自动化控制和优化运行。
7. 附件配置：复盛螺杆式空压机通常配备有空气过滤器、冷却器、
油分离器、排水器等附件，以确保压缩空气的质量和稳定性。
8. 维护保养：复盛螺杆式空压机需要定期进行润滑油更换、滤芯更换、冷却系统清洗等维护保养工作，以保证机器的正常运行和寿命。
以上是复盛螺杆式空压机的详细资料，具体的规格和技术参数可能
因不同机型而有所差异，建议根据实际需求选择适合的型号和配置。
复盛空压机说明手册
S I N C E1953SCREWAIRCOMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。
**********************************************************说明：1．如不特别指明，本说明书中所指的压力均为表压力；2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。
**********************************************************机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。
为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。
谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。
开机时，应先通知机组周围人员注意安全；5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显着警示标志；8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范。
复盛PES系列空压机讲义
初分
泄放球阀
油气桶
来自机头气体
温控阀工作原理
(油温较低时)
旁通回路
压缩机油过滤器 油冷却器出口
(油温升高时)
油冷却器 压缩机油过滤器
油冷却器出口
油冷却器
油气桶 油气桶
冷却系统
冷却风源(风扇电机) 冷却器
油冷却器
进油
出油
风向
油流向
油冷却器
冷却器 挡风板
冷却器支脚
工作原理图（气控）
空滤
DP
保养指示器
排气高温
B3
B4
23
F3
11
12
24
B2
22
起动指示 运行指示
A1
1KT A2
B21
1HL B22
8HL
B23
B24
A1
2KT A2
V1
B5
B6
A1
4KA A2
A1
5KA A2
A1
F4 A2
一次回路
空气开关
1KM
2KM
M 主电机
4KM F2
3KM
M
～
风机
二次回路电源部分
V AC380V
F3
F1
AC220V RD
机头
进气阀
三向电磁阀
容调阀 梭动阀
压力维持阀
压力开关
伺服气缸
滤
水
杯
安全阀
泄放阀 泄油阀
空滤的基本工作原理
进气阀
进气阀
伺服气缸
进气阀不同工况下的状态
未开机状态
空车状态
容调状态
容调阀
容调阀（又称反比例阀）
其工作原理是当达到设 定压力时，输入端的压 力越大时输出端的输出 压力越小
复盛空压机介绍演示2008-12-4
复盛集团—机械事业部在中国
复盛股份有限公司
复盛集团—机械事业部在中国服务网络
复盛股份有限公司
复盛直接管辖A级经销商115家。二级商及五金店共计近千家分布在各个市场。
复盛集团-注册商标
复盛股份有限公司
生产线PRODUCT LINE
1/4 10 150 500
复盛股份有限公司
HP
（有油）
（活塞式） Piston （回旋式）Rotary
全球最大的高尔 夫产品制造商
生产基地： 台湾桃园厂 台湾高雄厂 中山广盛厂 越南广盛厂 复盛墨西哥厂 复盛洛杉矶厂
国内IC导线架知 名制造商
生产基地： 台湾新竹一厂 台湾新竹二厂 台湾新竹三厂
全球高精密部件 生产制造商
德国奥伯豪森 美国圣路易斯 美国匹兹堡、上海 台湾三重市 北京昌平 上海松江 中山火炬 上海松江 上海闵行 河北邢台 浙江杭州 上海松江 越南胡志明
复盛股份有限公司
复盛股份有限公司
Fu Sheng Industrial Co., Ltd. Machinery Division Dept. - General Sales Dept. of China
复盛集团
复盛股份有限公司
追求卓越 全救最大的空气压缩机生产厂商之一
丰富人生
复盛集团介绍
复盛股份有限公司
复盛新一代节能型空压机
复盛股份有限公司
绝对显赫
使节能的旋转阀效率最高是一种微 处理控制技术的结果，也就是… 1、友好的人机界面 2、各种情况一目了然 3、自动显示下次更换耗品的时间 4、四种控制模式，多国语言
5、保护装置完备
6、无须专设联控柜实现8台联控 7、双向通讯设有RS-485接口
复盛空压机ABB PLC控制原理图
日期
1
2
3
4
2005/8
5
SA220-375A/W(AB-1500,380V)
用户 文件名
6
9339921-28 复盛空压机电气原理图
7
A
共 5页 第 3页
8
1
2
3
4
5
6
7
8
D
D
空压机运行状态 空压机轻故障 空压机重故障 就地 /远方 控制 备用
空压机启动 空压机停止 主电 机过电 流 冷却风机过电流
用户 文件名
6
C
1769-IQ6XOW 4
24V
B
0V
9339921-28 复盛空压机电气原理图
7
8
A
共 5页 第 2页
8
1
2
3
4
5
6
7
8
排气 口 压力传感器
螺杆 口 压力传感器 螺杆排气口温度 排气 口温度
D
D
24V
51
52
V0+ 91
I0+ VI0COM V1+
92 I1+ VI1COM 24 V
8
24V
309
307
305
303
C
C
302 MJ 301
310 J4
308 J3
306 J2
304 J1
210 MJ 211 MJ 212 OL1 213 QF1
B
B
24V/0V
A
A
复盛实业(上 海) 有 限 公 司
设 计 姚士璋 制 图
校对
审核
序号 标记 数量 更改文件号 签 名 日期 FU SHENG INDUSTRIAL(SHANGHAI) CO.,LTD. 审 定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目
40℃时粘度（mm2/sec） 100℃时粘度（mm2/sec） 粘度指数（不低于） 闪火点（不低于） 流动点（不高于） 酸值mgKOH/g（不高于）
复盛螺杆压缩机指定用油
41.4～50.6 5.0～6.0 107 243 -9 0.1
影响换油时间的因素
通风不良，环境温度太高 高湿度环境或雨季 灰尘多的环境
外 形 尺 寸
电压 V 频率 Hz 传动方式 噪音 dB(A) 气体含油量 机组排气温度 ℃ 润滑油量 L 长 mm 宽 mm 高 mm 净重 kg
6000/10000
GD控制系统
系统流程
空气 过滤器 进气阀
压缩主机
油和气
止回阀 油 回油管
空气出口 油冷却器和 后部冷却器
热控阀 油过滤器
油 细 分 离 器
空气滤清器
空气滤清器采用带外壳的重型 干式空气滤清器。如要获得滤 清器的最佳使用效果，必须对 其进行正确的维护。 没有滤芯时，不要让机组运转。 不要使用破裂的损坏的或湿滤 芯。 用眼能看出滤芯褶状介质上有 破损，裂纹或针孔时必须更换。
油过滤器
油过滤器的作用是它除 掉循环油中的污垢和研 磨物，是保证压缩机无 故障运转的一个重要零 件， 根据运转条件的不同， 需对其进行更频繁地更 换。油过滤器使用时间 太长，可能会导致设备 损坏。
Байду номын сангаас
油细分离器
油细分离器装在一单独的壳 体内，作用是是除掉残留在 气流中的油份。 油细分离器破损或失效会引 起含油量增高或主机过载， 通常是由于过滤材料中严重 的污垢或粘稠物积累。 当通过油细分离器的压差达 到0.06MPa时显示面板报警， 当达到0.1MPa时机组停机。
润滑油规范
润滑油对空压机的性能具有决定性的影响，若使用不当或 错误，则会导致空压机体的严重损坏。因而建议用抗老化，不易 与水混合，不易起泡沫，抗腐蚀性之油品，复盛螺杆空压机必须 使用复盛螺杆空压机专用油，严禁使用假油、劣油、再生油，严 禁不同牌号之油品混用。 厂牌
复盛 SA 系列牌螺杆 式空压机
云 南 兴 恒 丰 机 电 设 备 有 限 公 司
（ 220Kw～375kw机型）
SA-220 ～ 375 系列螺杆式空压机
技术规范 运行操作 维护保养 故障排除
GARDNER DENVER
节能的空气压缩机
关闭
云 南 兴 恒 丰 机 电 设 备 有 限 公 司
SA-375 W/A
64/0.75 62/0.85
排气量/ 排气压力 M3 / min/MPa
功率 KW 转速 r/min
启动方式
375
电 动 机
1480 Y- △启动（的 380 V ）或直接启 动 380/6000/10000 50 联轴器 ≤ 78 ≤ 80 ≤ 82 ≤ 3ppm ≤ 40 ℃（水冷机型）/ 环境温度 +10 ℃（风冷机型） 100 200 3400 4200 1950 2250 1950 2250 5200 7100 7900 直接启动
冷却方式
有风冷与水冷两种冷却方式。 风冷散热器的冷却效果取决于冷 却风扇旁的空气温度和散热片表 面的清洁程度。如果需要清洁， 把携带有非易燃性安全溶剂的压 缩空气沿冷却风扇气流的反方向 吹过芯组的翅片表面来清洁。 水冷式水平安装，方便简洁。水 走管内，油走管外，不易结垢， 且可以采用高效，经济的物理方 法清洗。直通管设计，管径大， 清洁方便，冷却效果好。
低用量运转模式
适用于带有一适量的气量存储装置式运转的经常空车的 工况。
自动运转模式
适合于长期空车运转状况（如夜班或周末等），需配有 足够的气体存储设备以满足少量空气消耗的工况。
联控运行模式
提供了压缩机之间的通讯及控制，以达到后需的最经济 运转方式。此功能最适用于有足够的储存容量及不同负载， 主机会依自动运转模式运转，辅机会依其顺序依次自动运转。
运转中注意事项
1、当运转中有异音及不平常振动应立即停机。 2、运转中不可松开管路和栓塞，以及打开不必 要之阀门。 3、在运转中若发现油位计上的油到红色区域， 应停机补充。 4、每天定时排放油气桶和后部冷却器中的凝结 水。 5、每小时检查仪表，记录电压、电流、气压、 排气温度、油位等运转资料，供日后检修参考。
停 机
1、正常停机 2、紧急停机
当出现下列情况之时，应紧 急停机:
(1) 出现异常声响或振动时 (2) 排气压力超过安全阀设定压 力而安全阀未打开 按下停机按钮 直接按下此按钮 (3) 周围发生紧急情况时
维护保养
云 南 兴 恒 丰 机 电 设 备 有 限 公 司
返回
维护保养
每运转 125小时检查冷却器积尘情况，如 请依照使用说明书规定实施正
需清洁，用压缩空气吹扫翅片表面。 确的操作与维护，维护时确认使用 每运转 50～150小时清洁空滤芯。 正厂零件，如末使用正厂零件或本 每运转 1000小时更换油过滤器。 公司指定用油导致发生故障机械损 每运转 2000小时补充电机润滑脂。 坏时，本公司不负保固责任！ 每运转3000小时更换油过滤器。 每运转4000小时更换油过滤器。 每运转50000小时或八年，检查或更换机 体轴承及油封，调整间隙。
油
加油口
油气桶
油位计 泄油口
主要技术特点
采用高效节能的旋转阀控制（在设定值±0.02MP区间动作， 压力每变化0.001MP调节一次）。 大容量，高能效（大直径转子能有效减少空气泄漏和润滑油 阻力，增大轴承尺寸）。 优越的电气控制系统（微电脑控制系统，能自我诊断及保 护）。
云 南 兴 恒 丰 机 电 设 备 有 限 公 司
技术规范
返回
技术参数表
形式 项目
SA-220 W/A
36.5/0.75 34.5/0.85 32.0/1.05 29.5/1.25 220
SA-250 W/A
42.0/0.75 40.5/0.85 38.2/1.05 34.5/1.25 250
SA-300 W/A
51.0/0.75 50.2/0.85 44.5/1.05 39.5/1.25 300
运行操作
返回
开机前检查
打开油气桶底部泄水阀少许，将 停机时的冷凝水排出。 检查油位是否在绿色刻度线之间。 确认系统内无压力。（如系统压 力大于0.35MPa将无法开机。） 打开空压机后端出口阀。
起动步骤
一般运转模式
适用于在突然出现大量压缩空气消耗或没有长期空车运 转的工况，压缩机控制系统会配合耗气量连续运转。
