基本测量电路第八节多道脉冲幅度分析器

多阈式多道：采用多个单道并列；极大的浪费器件，并且随着道的增加更加浪费；
多道脉冲幅度分析器，采用了ADC（模拟数字转换器），将输入的每一个脉冲的幅值进行ADC转换，得到的数字量（叫道址，它也就反映了脉冲的幅值大小），然后将相同道址（脉冲幅值）的脉冲进行分类，可得到道址-计数率分布曲线，即多道能谱。
……
……
（道址）
道址
5s脉冲个数
八、Cs-137的能谱—0.662MeV
（计数率）
5s钟计数
道址m 幅度V 能量E
Ba-137 X射线峰
Cs-137 γ射线康普顿坪
Cs-137 γ射线反散射峰
Cs-137 γ射线全能峰（光电峰）
FWHM
m0 V0 E0
三、解决的办法使用多道
四、多道的体实现方法
输入脉冲
ADC
4位的存储器
地址
数据
0000
0000
0010
0000
0001
0000
1101
1111
1110
0000
0000
0000
1101
相应的地址内容加1，表示有一个脉冲的幅值是1101
……
……
（道址）
道址
5s脉冲个数
若最大转换的数字量为1024（210），则称为1024道分析器
六、ADC的结构——比较器来自通过过零比较器判断线性放电是否将电容CH上的电压放到了0，如果放到了0，则表示放电结束。控制线性门打开。
六、ADC的结构——数字量m的产生
线形放电开始，把与门打开，基准频率 f0 通过与门输出脉冲，等到过零比较器产生输出信号，则关闭与门。则与门打来的时间 T 即为放电的时间，与输出脉冲的个数 m 成正比。

脉冲甄别器设计

图 15 A 至 D 点的电压波形对比图 6.E,F,G 点电压波形对比（E 黑,F 蓝，G 红）
9
图 16 E 至 G 点的电压波形对比图（2）分析调试中发现的问题及故障排除方法。发现的问题：波形时序不一致。排除方法：加电容和反向器，通过延时，使得波形时序相同。
5.预习要求
（1）查阅相应参考资料，了解脉冲甄别器工作原理。 1.高速比较器 LM311 电压比较器 LM311 是集成运放非线性应用电路，它将一个模拟量电压信号和一个参考固定电压相比较，在二者幅度相等的附近，输出电压将产生跃变，相应输出高电平或低电平。比较器可以组成非正弦波形变换电路及应用于模拟与数字信号转换等领域。 2.普通的上下阈甄别电路核辐射探测器输出的脉冲幅度与核辐射的能量成正比，按脉冲幅度不同测量并计数，从而可以得到脉冲幅度谱(即能谱)。单道脉冲幅度分析器主要由上甄别电路、下甄别电路及反符合电路组成，其结构框图如图 17 所示。其基本功能就是，只有输入脉冲幅度落入给定的电压(阈电平)范围(UH~UL)之内时，才输出逻辑脉冲。图中 UL 为给定电压范围的下限电压，称为下阈电平；UH 为上限电压，称为上阈电平；上阈电平与下阈电平之差 UW=UH-UL 称为道宽；UC=1⁄ (2(UH+UL))称为道中心。
13
9.记录 F 点电压波形； 10.记录 G 点电压波形； 11．A,B,C,D 点电压波形对比； 12. E,F,G 点电压波形对比；
6. 参考文献
[1]沈正芊.单道脉冲幅度分析器.中国原子能科学研究院,北京 275 信箱 72 分箱,102413. [2] 丁卫撑等，一种实用多道脉冲幅度分析器，核技术，2012 年，第 35 卷，第 8 期 [3] 林延畅等.一种袖珍型多道分析器的研制[J],核电子学与探测技术, 2008,28(3): 517− 519

脉冲检定原理及应用

脉冲检定原理及应用脉冲检定原理是通过对脉冲信号的特征进行分析和判断来实现检测和测量的一种原理。

脉冲信号是一种时间限定的信号，其特点是幅度大、时间短，并且具有明确的起始时间和终止时间。

脉冲检定常见的应用领域包括雷达、通信、无线电测量等。

脉冲检定原理的核心思想是通过比较和判断脉冲信号的幅度、宽度、起始时间和终止时间等特征，来实现对信号的检测和测量。

具体而言，脉冲检测原理可以分为以下几个方面：1. 幅度检测：脉冲信号的幅度是指信号的电压或电流的峰值大小。

利用幅度检测可以确定脉冲信号的强弱，并可以根据不同的幅度范围来进行信号的分类和判断。

2. 宽度检测：脉冲信号的宽度是指脉冲信号在时间轴上持续的时间长度。

利用宽度检测可以确定脉冲信号的持续时间，并可以进行相应的时序分析和测量。

3. 起始时间检测：脉冲信号的起始时间是指脉冲信号开始的时间点。

利用起始时间检测可以确定脉冲信号的触发时间，并可以进行相应的时间测量和时序标定。

4. 终止时间检测：脉冲信号的终止时间是指脉冲信号结束的时间点。

利用终止时间检测可以确定脉冲信号的结束时间，并可以进行相应的时间测量和时序标定。

脉冲检定原理在许多应用领域中有广泛的应用。

以下是一些具体的应用例子：1. 雷达系统：雷达系统是利用电磁波进行目标探测和测量的一种技术。

通过对脉冲信号的幅度、宽度、起始时间和终止时间的检测，可以实现雷达系统对目标的距离、速度和方位角等参数的测量。

2. 通信系统：脉冲信号在通信系统中有广泛的应用，例如调制解调、时钟同步、误码检测等。

通过对脉冲信号的幅度、宽度、起始时间和终止时间的检测，可以实现信号的恢复和解码。

3. 无线电测量：无线电测量是利用无线电波进行测量和检测的一种技术。

通过对脉冲信号的幅度、宽度、起始时间和终止时间的检测，可以实现对无线电信号的解调和测量。

4. 医学成像：在医学成像中，例如超声波成像、放射性核素成像等技术中，通过对脉冲信号的幅度、宽度、起始时间和终止时间的检测，可以实现对人体组织和器官的成像和定位。

核电子学与核仪器第11课脉冲幅度甄别分析

一、脉冲幅度甄别器
脉冲幅度选择的基本电路是脉冲幅度甄别器。它有一个阈电压，称为甄别阈。输入脉冲幅度大于给定的甄别阈时，输出一个脉冲，输入脉冲幅度小于给定的甄别阈时则无脉冲输出。有无脉冲输出输出可分别用逻辑“1”或逻辑“0”表示。
甄别器及其工作波形
一、脉冲幅度甄别器
如果改变阈电压VT，测量到相应的大于VT的脉冲数 N(VT) ，得到的就是积分谱。如果从阈电压 VTn+1上的脉冲计数减去阈电压VTn上的计数就可得到阈电压上间隔 ΔV=VTn+1-VTn 中的计数 ΔN 。 ΔN和VT的关系就是脉冲幅度分布曲线。
一、脉冲幅度甄别器
1.2脉冲甄别器电路实例
甄别器电路类型很多，常用的甄别器电路有二极管甄别器、射极耦合触发器(施密特电路)、交流射极耦合触发器、集成电压比较器和隧道二极管甄别器。
只有在要求不高时才用二极管甄别器。隧道二极管具有极高的速度，所以用来构成快甄别器。集成电压比较甄别器具有电路简单、调整方便、稳定性好、灵敏度高、速度快等特点。
VU＝VL＋VW VU
G1
v1
H=VU -VL
VU
VL
v1
vo
VL VL
下甄别器
vo
G2
二、单道脉冲幅度分析器
2.1单道脉冲幅度分析器工作原理
存在问题：
v1 v1
vU vL
vU vL
vO
二、单道脉冲幅度分析器
2.1单道脉冲幅度分析器工作原理
改造后的电路框图：
上甄别器
VU ＝ VU 展宽
v1
二、单道脉冲幅度分析器
2.2单道脉冲幅度分Байду номын сангаас器实例

脉冲的参数

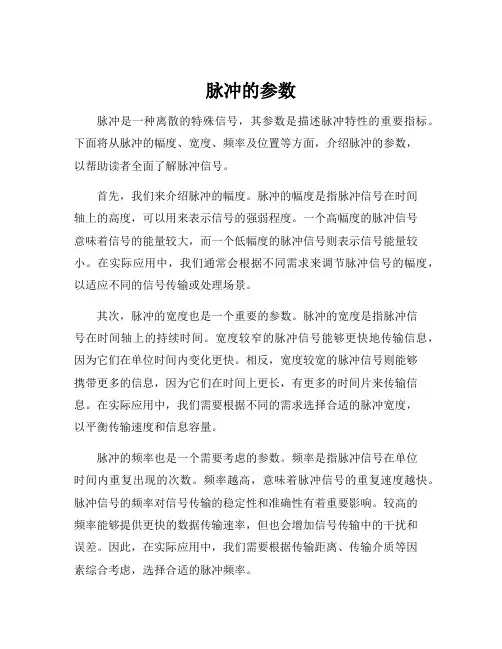

脉冲的参数脉冲是一种离散的特殊信号，其参数是描述脉冲特性的重要指标。

下面将从脉冲的幅度、宽度、频率及位置等方面，介绍脉冲的参数，以帮助读者全面了解脉冲信号。

首先，我们来介绍脉冲的幅度。

脉冲的幅度是指脉冲信号在时间轴上的高度，可以用来表示信号的强弱程度。

一个高幅度的脉冲信号意味着信号的能量较大，而一个低幅度的脉冲信号则表示信号能量较小。

在实际应用中，我们通常会根据不同需求来调节脉冲信号的幅度，以适应不同的信号传输或处理场景。

其次，脉冲的宽度也是一个重要的参数。

脉冲的宽度是指脉冲信号在时间轴上的持续时间。

宽度较窄的脉冲信号能够更快地传输信息，因为它们在单位时间内变化更快。

相反，宽度较宽的脉冲信号则能够携带更多的信息，因为它们在时间上更长，有更多的时间片来传输信息。

在实际应用中，我们需要根据不同的需求选择合适的脉冲宽度，以平衡传输速度和信息容量。

脉冲的频率也是一个需要考虑的参数。

频率是指脉冲信号在单位时间内重复出现的次数。

频率越高，意味着脉冲信号的重复速度越快。

脉冲信号的频率对信号传输的稳定性和准确性有着重要影响。

较高的频率能够提供更快的数据传输速率，但也会增加信号传输中的干扰和误差。

因此，在实际应用中，我们需要根据传输距离、传输介质等因素综合考虑，选择合适的脉冲频率。

最后，脉冲信号的位置也是一个需要关注的参数。

脉冲信号的位置指的是脉冲信号出现的时间点。

换句话说，它描述了脉冲信号在时间上的先后顺序。

在实际应用中，我们通常会根据不同的需求和系统要求来调整脉冲信号的位置，以确保正确的信号传输。

综上所述，脉冲的幅度、宽度、频率和位置是描述脉冲信号特性的重要参数。

了解和掌握这些参数可以帮助我们更好地设计和使用脉冲信号，以满足不同的应用需求。

在实际应用中，我们需要在传输速度、信息容量、稳定性和准确性之间做出权衡，选择合适的脉冲参数，以获得最佳的信号传输效果。

希望本文能对读者在设计和应用脉冲信号时有所帮助。

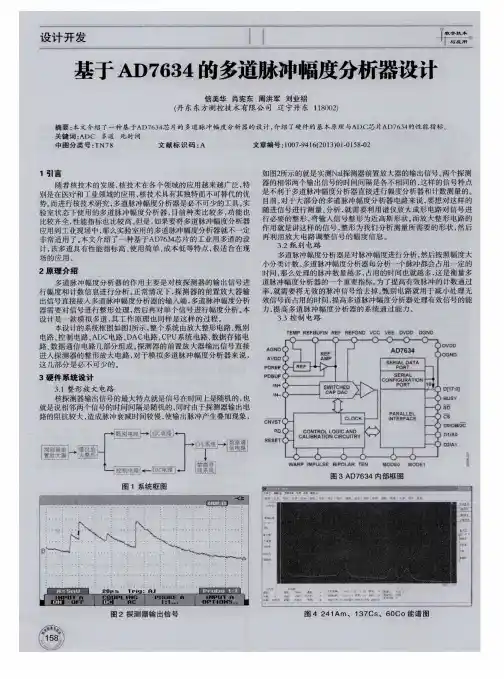

基于AD7634的多道脉冲幅度分析器设计
