杠杆的力臂相关作图题

合集下载

杠杆作图题(含答案)

杠杆作图题(含答案)1、在图中，OA为一个轻质杠杆，可绕O点转动。

在点B处用细绳悬挂一重物，同时在A端施加动力F1，使得杠杆在水平位置平衡。

请画出杠杆受到的阻力F2及动力臂l1.2、如图所示的钢丝钳中，A是剪钢丝处，B为手的用力点，O为转动轴(支点)。

右图为单侧钳柄及相连部分示意图。

请在右图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.3、在图(a)中，小华用笤帚在扫地，O为支点，作用在A 点的动力为F1.请在图(b)中画出作用在B点的阻力F2的示意图及其力臂l2.4、在图中，请画出力F1的力臂和力臂L2对应的力F2.5、如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。

请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图，并作出F1和F2的力臂L1和L2.6、请画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L。

7、在图中，根据杠杆的平衡条件作出拔钉子时所用的最小动力F的示意图和它的动力臂L1.8、如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起。

请画出售货员所用的最小动力及其力臂。

9、如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。

请在C点画出这个力的示意图，并标出它的力臂L。

20、如图，请画出力F对支点O的力臂L。

21、如图所示，100N的均匀木棒悬挂在空中，在竖直向下保持静止，以点O为支点。

请你画出力F的力臂L受重力的示意图。

22、如图为一个电热水壶的简易图，当力F作用在壶盖上时可将壶盖打开。

请在图中画出F的力臂L。

23、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力。

请在图中画出力F1，F2的力臂L1，L2.24、如图所示，轻质杠杆可绕O点转动，杠杆挂有重物G。

在动力F作用下，杠杆静止在水平位置。

请作出动力F的示意图，并标出F的力臂。

25、如图所示，校长为新装的空调室外设计了支架，支架可以在O点绕支点转动。

2019年中考物理专题复习——力学—杠杆力臂作图(答案解析)

2019年中考物理专题复习——力学—杠杆力臂作图答案解析1．（2018•盘锦）请在图中画出：①重物所受重力的示意图：②支点O；③拉力F的力臂L。

【分析】①重力的方向竖直向下，作用在物体的重心上，由此画出重物受到重力的示意图；②杠杆可以绕某一固定点转动，这个固定点就是支点；③力臂就是从支点到力的作用线的距离，由此画出拉力F的力臂。

【解答】解：①重物受到的重力作用在它的重心（几何中心），由重心开始画一条竖直向下的有向线段，并标出符号G，即为其重力示意图；②定滑轮可以绕中间轴转动，所以支点O为定滑轮的轴；③图中拉力F是斜向下的，过支点O作拉力F作用线的垂线段，即为拉力F的力臂L。

如图所示：【点评】本题考查了力的示意图和杠杆示意图的画法，关键是掌握杠杆的五要素，然后根据力臂的定义正确画出力臂。

2．（2018•曲靖）在如图中，L1是动力臂，作出动力F1。

【分析】支点O、动力臂L1已知，根据力臂的作法：从支点向动力的作用线作垂线段，作出动力F1的示意图。

【解答】解：过动力臂L1的右端作它的垂线，与杠杆相交于一点A，即动力F1的作用点；由于F2使杠杆沿逆时针方向转动，所以F1应使杠杆沿顺时针方向转动，即F1的方向应垂直于L1向下，如图所示：【点评】此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范。

3．（2018•德州）手机自拍已成一种时尚。

如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。

请在图中画出：（1）施加在A点最小的动力F1（2）力F2的力臂L2【分析】力臂是从支点到力的作用线的距离；当动力的力臂最大时，动力是最小的。

【解答】解：当AO之间的连线作为力臂时，力臂是最大的，此时的动力最小；力F2是由重力产生的，故阻力的方向是竖直向下的，从O点做该力的作用线的垂线，即为力臂，如图所示：。

故答案为：如上图。

【点评】作力臂首先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小。

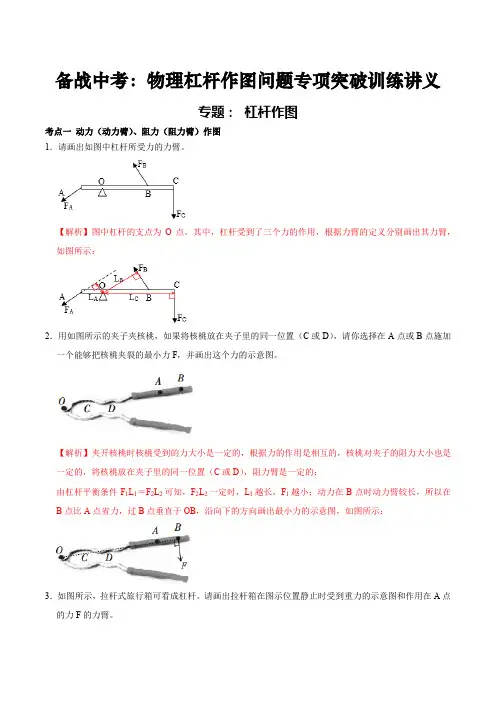

备战中考：物理杠杆作图问题专项突破训练讲义

备战中考：物理杠杆作图问题专项突破训练讲义专题：杠杆作图考点一动力（动力臂）、阻力（阻力臂）作图1．请画出如图中杠杆所受力的力臂。

【解析】图中杠杆的支点为O点，其中，杠杆受到了三个力的作用，根据力臂的定义分别画出其力臂，如图所示：2．用如图所示的夹子夹核桃，如果将核桃放在夹子里的同一位置（C或D），请你选择在A点或B点施加一个能够把核桃夹裂的最小力F，并画出这个力的示意图。

【解析】夹开核桃时核桃受到的力大小是一定的，根据力的作用是相互的，核桃对夹子的阻力大小也是一定的，将核桃放在夹子里的同一位置（C或D），阻力臂是一定的；由杠杆平衡条件F1L1＝F2L2可知，F2L2一定时，L1越长，F1越小；动力在B点时动力臂较长，所以在B点比A点省力，过B点垂直于OB，沿向下的方向画出最小力的示意图，如图所示：3．如图所示，拉杆式旅行箱可看成杠杆。

请画出拉杆箱在图示位置静止时受到重力的示意图和作用在A点的力F的力臂。

【解析】重力的方向是竖直向下的，过物体的重心画一条带箭头的竖直向下的有向线段，用G表示；反向延长力F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂L．如图所示：4．请在图中画出作用在A点的力F的力臂。

【解析】由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，反向延长动力F的作用线，然后从支点B向动力F的反向延长线作垂线段，即为作用在A点的力F的力臂L；如图所示：5．在图中分别画出杠杆处于平衡状态时F1和F2的力臂L1和L2。

【解析】找出支点，从O做F1的反向延长线的垂线段就是F1的力臂，从O做F2的反向延长线的垂线段就是F2的力臂。

如图所示：6．活塞式抽水机是农村经常使用的取水设备，图中AOB部分工作时可以看做杠杆，请你画出F1的力臂。

【解析】图中AOB部分工作时可以看做杠杆，支点为O，延长F1的作用线，从支点到力F1的作用线作垂线段，即可作出F1的力臂L1，如图所示：7．请在杠杆上画出动力F1的示意图和阻力F2的力臂L2。

杠杆力臂作图专项习题汇总

杠杆力臂作图专项习题汇总一、在物理学中，我们把在的作用下的硬棒叫做杠杆，此硬棒可以是直的，也可以是。

二、影响杠杆的转动效果的因素:三、杠杆的五要素：1、支点：，用字母标出2、动力：，用字母标出3、阻力：，用字母标出4、动力臂：，用字母标出5、阻力臂：，用字母标出四、如何在图中正确地表示杠杆的五要素?1. 找出杠杆绕着转动的点---支点；2. 找出使杠杆转动的力F1, 注意作用点要画在杠杆上；3. 找出阻碍杠杆转动的力F2, 注意作用点要画在杠杆上；4. 怎样画力臂呢? 作图步骤如下：（1）先找出支点O ；（2）画出动力和阻力，表明符号F1，F2，找到动力和阻力的作用线；（ 3）过支点O分别做动力和阻力的垂线（标出垂直符号）（4）用大括号括出指点到垂足的距离——力臂l1和l2（力臂用虚线标出）五、怎样画最小的力？（自己在下面写出）六、知道力臂怎样画出力？【具体步骤】：先过力臂作一根垂线（力的作用线），然后作力。

满足的条件：其中一个力使杠杆顺时针转动，另一个力使杠杆逆时针转动，这样才能使杠杆平衡。

二、在下图中，画出动力F1的力臂和阻力F2的示意图, 以及阻力臂。

三、在右图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂l1． (黑点表示“不倒翁”的重心)四、已知力臂做力的示意图。

（1）如下左图，杠杆OA在力F1、F2的作用下处于静止状态，L2是F2的力臂，画出F1的力臂和力F2。

（2）如下中图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1，如果虚线OO是力F2的力臂，请在杠杆上标出F2的作用点B，并画出F2的示意图。

（3）如下右图，杠杆在F1、F2的作用下处于静止状态，L1是的F1力臂，请画出F2的力臂和力F1。

五、作最小（省）的力1．如图所示，O为杠杆AC的支点，在B处挂一小球，AO＝OB＝BC，为使杠杆在水平位置平衡，（1）画出施加在杠杆A点上最小动力FA的力臂LA，并标出FA的方向；（2）画出施加在杠杆B点上最小动力FB的力臂LB，并标出FB的方向；（3）画出施加在杠杆C点上最小动力FC的力臂LC，并标出FC的方向；（4）FA、FB、FC中哪个最小？2．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向。

专题29 力臂及其作图(解析板)

专题29 力臂及其作图力臂是初中物理中一个重要的知识点，是学习杠杆平衡的必会的一个概念，画力臂既是初中的一个难点，又是一个重点，在初中物理的大大小小的各类考试中，特别是在各省市中考中会有考题出现。

有的是单纯的画力臂，有的是结合具体的情景画力臂，考试形式多样。

分值在2分—3分左右。

一、力臂的概念：力臂是从支点到力的作用线的距离，力臂分动力臂和阻力臂，动力臂用L1表示，阻力臂用L2表示，如下图1：1、力臂的物理意义是：表示作用在杠杆上的力的方向对杠杆转动效果的影响，当力的作用线通过支点时，力对杠杆不产生作用效果。

2、作用在杠杆上的一个力的作用点不变，力的方向改变时，它的力臂一般要改变。

3、力臂可能与杠杆重合，也可以不在杠杆上。

例题1 （2022上海徐汇八年级期末）关于力臂，下列说法中正确的是（）A．力臂是支点到力的作用点的距离B．杠杆的长度一定等于动力臂和阻力臂之和C．力臂一定在杠杆上D．有力作用在杠杆上，但此力的力臂可能为零【答案】D。

【解析】力臂是支点到力的作用线的垂直距离，A错误；若不断改变某一杠杆的阻力的作用方向，则阻力臂和动力臂之和会随之发生变化，而杠杆的长度一直是固定不变的，所以杠杆的长度不一定等于动力臂和阻力臂之和，B错误；力臂是支点到力的作用线的垂直距离，若杠杆是弯曲的或力的方向与杠杆方向不垂直，则力臂就不在杠杆上，C错误；当力的作用线经过杠杆支点时，力臂即为零，D正确。

故选D。

考点透视迷津点拨与点对点讲练【点拨】力臂是支点到力的作用线的距离，而不是支点到力的作用点的距离，如图1中，支点到力的作用线的距离是OC，而支点到力的作用点的距离是OA，显然OC≠OA。

对点练：（2021广东深圳中学九年级开学考试）如图所示，杠杆可以绕O点转动，在B点挂一重物G。

C点施加一个水平拉力F1，则F1、F2的力臂分别是（）A．OC和BC B．OA和OD C．OC和OB D．AC和BD【答案】B。

【解析】由图可知，O点是支点，从支点到F1的作用线的垂直距离是OA，即OA为F1的力臂；从支点到F2作用线的垂直距离是OD，即OD为F2的力臂，B正确。

第五章题型二杠杆作图——2022-2023学年华东师大版九年级上学期科学

2022年九年级第五章题型二杠杆作图一．作图题（共15小题）1．如图甲所示为工人师傅用笤帚扫地的情景。

把左手握住处视作支点，右手作用在笤帚上A点的动力为F1，请在图乙中画出动力F1的力臂L1。

2．如图所示，工人用撬棒撬起石块的情景，O是支点，请画出动力F的力臂l。

3．如图所示，F1是作用在压水井手柄A点的动力，O为支点，B为阻力作用点。

请在图中画出F1的力臂L1、阻力F2。

4．张琪同学在践行我市中小学生“研学旅行”活动中，赴山亭区“115师抱犊崮抗日纪念馆”进行了一次研学活动。

她所用的拉杆旅行箱示意图如图所示。

装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，A为拉杆的端点。

在A点沿图示方向施加拉力F，旅行箱静止。

画出拉力F的力臂L。

5．如图甲是钢丝钳剪钢丝的情景；图乙是单侧钢丝钳的杠杆模型示意图，A是用力点，B 是剪钢丝处，O为支点，请在图乙中画出动力臂L1。

6．如图所示，请在图中画出F2对支点O的力臂。

7．如图是一个杠杆式简易起吊机，杠杆OB可绕O点转动，请在图上画出动力F1的力臂l1。

8．练习斜身引体情境，把人体视为杠杆，请画出拉力F1的力臂L1。

9．如图所示，重50N的均匀木棒AB在细绳拉力F的作用下保持静止，请你画出：（1）木棒所受重力的示意图；（2）木棒所受拉力的力臂。

10．如图所示，杠杆AOB在力F1和F2的作用下处于平衡状态，请你作出力F1和F2的力臂L1和L2。

11．如图是碰撞测试仪的部分结构示意图，当测试台受到撞击时，通过杠杆OAB、压杆BC 作用在压力传感器上，测试仪就会显示测试台所受到的撞击力。

请你画出撞击时杠杆B 端的受力示意图及对应的力臂。

（忽略装置自重）12．暑假到了，小亚和同学出发张家界游玩。

如图所示，他拉着行李箱在机场大厅行走，请画出行李箱所受重力示意图和拉力F的力臂L。

13．画出力F的力臂。

14．在图中画出杠杆OBA受到的阻力F2以及动力臂L1、阻力臂L2的示意图。

杠杆的力臂相关作图题

杠杆的力臂相关作图题1、图4是用杠杆吊重物的示意图。

请画出拉力F1。

对支点O的力臂，并画出挂重物的细绳对杠杆的拉力的示意图。

2、请在图12中画出压力F的力臂L。

3、请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图及动力臂L1、阻力臂L2。

4、如图12所示，请在图中标出支点位置（用字母O表示），并作出动力臂（用L表示）.5、如图所示，画出力F对支点O的力臂L。

（2分）6、如图所示，不计重力的杠杆OB可绕O点转动，重为6N的物体P悬挂在杠杆的中点A处，拉力F1与杠杆成30°角，杠杆在水平位置保持平衡。

请在图中画出拉力F1的力臂。

7、图4是一个瓶盖起子，请标出支点O和阻力F2。

8、芜湖临江桥是安徽首座独塔单索面斜拉桥(如图6甲所示)。

将大桥的结构简化，可抽象成图6乙所示的杠杆模型，若将其中O点视为支点，请在图乙中作出拉索对桥面拉力F的力臂T．(保留作图痕迹)。

9、请在图17中画出力F的力臂。

10、请在图17中画出力F的力臂。

11、图16为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂l1和阻力F2的示意图．12、如图12是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂L13、如图所示，F1是作用在抽水机手柄A点处的动力，O为支点。

请画出动力F1的力臂l1。

14、在建筑工地上，王师傅想用撬棒将一块大石头挪开。

其实撬棒就是一个杠杆，其支点（O）和受力情况如图7所示，请你在图中画出动力F1的力臂L1。

图1715、如图5所示，是某人在撬石头时的情景，请你画出力F 的力臂L 。

16、如图15所示，O 是均匀杠杆OA 的支点，所挂物体的重力为G ，请在图中画出物体所受重力的示意图及拉力F 的力臂。

17、两位同学利用图21所示的可以绕O 点自由转动的健身器材进行锻炼，甲同学竖直向下用力F 1将另一端的乙同学拉起。

请画出拉力F 1的力臂L 1。

18、请在图22中画出动力F 1的力臂l 1。

杠杆力臂的画法练习题(含详细答案)

杠杆力臂的画法练习题1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A B C D2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．5．如图所示是生活中常用的一款指甲刀，手柄CBA 是（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．8．在如图所示的杠杆中，画出对应的力F1和力臂L2．9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=N；画出铁球重力G的图示和力F的力臂L．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．28．请在如图中画出动力F1的力臂L1．29．在图中，O为支点，画出动力F的力臂l．30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．参考答案与试题解析1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A ．B ．C ．D ．【解答】解：A、如图，动力和阻力都使起子绕支点O顺时针转动．故A错误；B、要把瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的阻力是向下的．故B错误；C、瓶盖给起子的阻力是向下的．动力是起子绕支点O逆时针转动，阻力绕支点O顺时针转动．故C正确；D、动力和阻力都使起子逆时针转动．故D错误．故选C．2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．【解答】J解：重力作用在物体的重心，方向竖直向下，用G表示；杠杆OAB所受拉力作用在A点，方向斜向上，从支点向拉力的作用线画垂线段，垂线段L就是拉力的力臂，如图所示：3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．【解答】解：过支点O作垂直于F1作用线的垂线段，即L1；过L2的末端作用垂直于L2的阻力F2，方向斜向下，与杠杆B的交点为阻力作用点，如图所示：4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．【解答】解：过物体重心沿竖直向下的方向画一条带箭头的线段，并用符号G 表示；F2与杠杆垂直，故连接支点O与F2的作用点即为阻力臂L2；过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，见下图：5．如图所示是生活中常用的一款指甲刀，手柄CBA 是省力（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．【解答】解：由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，动力臂大于阻力臂，属于省力杠杆；反向延长动力F的作用线，然后从支点B 向动力F的反向延长线引垂线段，即为作用在A点的力F的力臂；如图所示：故答案为：省力；见上图．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．【解答】解：过支点O作垂直于F2作用线的垂线段，即l2；过l1的末端作用垂直于l1的动力，即F1．如图所示7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．【解答】解：（1）由图可知，O为支点，由O向力F2的作用线引垂线，支点到垂足的距离就是力臂L2；作力臂L1的垂线即力F1的作用线，与杠杆的交点就是作用点，F1使杠杆的转动方向与力F2的相反；如下图所示：8．在如图所示的杠杆中，画出对应的力F1和力臂L2．【解答】解：根据力与力臂的垂直关系作图；过力臂L1的右端，作垂直于力臂L1的动力F1，由于阻力F2斜向上方，因此力F1的方向应向上；延长力F2，过支点O做力F2的垂线段，即为阻力臂L2．如图所示：9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．【解答】解：（1）过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：（2）由图可见，当用力F1时，钳子将沿顺时针方向转动，所以阻力F2方向向下；从支点向动力作用线做垂线，垂线段的长度即为动力臂．如下图所示：（3）根据杠杆平衡的条件可知，力臂越长越省力，因为OB=40cm，BC=30cm，由勾股定理可得OC=50cm，而OA=60cm，故OA的力臂最长，所以过A点作OA的垂线．并标出力臂，如图所示：10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．【解答】解：（1）过B点作竖直向上的力（即阻力F2）；过支点O作垂直于动力作用线的垂线段（即动力臂L1）．如图所示（2）当力F作用在A点，并且与OA的连线垂直时，力臂最长，最省力．如图所示：（3）做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点，如图所示：11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）【解答】解：（1）找出重力的作用点，在棒的中点上，重力的方向竖直向下，作出重力G的示意图如下图；（2）找出支持力的作用点在棒和接触面的接触点，方向垂直地面向上，作出支持力F的示意图如下；从支点向支持力的作用线作垂线，即为支持力的力臂L，如下图：12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．【解答】解：图中支点为O点，阻力F2的方向竖直向下，动力臂是支点O到动力作用线F1的垂线段L1，如图所示：13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．【解答】解：延长动力作用线，过支点O作动力作用线的垂线段（即动力臂L1）；过支点O 作阻力作用线的垂线段（即阻力臂L2；如图所示：14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．【解答】解：过支点O做力F1的垂线段，用箭头标出这段距离，记为L1，就是动力臂；过支点O做力F2的垂线段，用箭头标出这段距离，记为L2，就是阻力臂，如下图：15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．【解答】解：（1）过杠杆的中心C向下做一条带箭头的线段，用符号G表示，即为杠杆的重力示意图；（2）支点为O，首先将力F的作用线向左延长，然后从支点O作力F的作用线的垂线段，垂线段即为力F的力臂．如下图所示：．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．【解答】解：（1）阻力F2作用点在点B，方向竖直向下，如图所示：（2）支点为O，画出动力F1和阻力F2的作用线，力臂为支点到力作用线的距离．如图所示：17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．【解答】解：支架是水平的，所以主机对支架压力的方向与重力的方向相同：竖直向下，作用点在支架上，由此可以画出压力的示意图如下图所示：从支点O向压力的作用线引垂线，即为该力的力臂，答案如下图所示：18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=20N；画出铁球重力G的图示和力F的力臂L．【解答】解：读图可知，OB=2OA，由支点向F 的作用线作垂线，垂线段的长就是力臂，力臂L与OB、力的作用线形成一个直角三角形，因为力F的作用线与OB的夹角为30°，所以L=OB=OA，根据杠杆的平衡条件可知，F=G球=20N．铁球的重力作用在球的重心，方向竖直向下，大小为20N；力F的力臂是从支点O到F的作用线的距离，如图所示．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．【解答】解：重力的方向竖直向下，所以由重心0竖直向下画出重力的示意图．从支点A向重力作用线引垂线，垂线段的长度即为重力的力臂．故答案为：如图所示20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．【解答】解：由分析知：动力F1作用在B点，方向竖直向下；过支点O分别作动力F1、阻力F2的作用线的垂线段，即为相应的动力臂L1、阻力臂L2，答图如下：21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．【解答】解：过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．【解答】解：（1）过拉力作用点作竖直向下的拉力F2；（2）过支点O作F1作用线的垂线段（即动力臂L1）．如图所示23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．【解答】解：P对杠杆的压力作用在杠杆上，垂直于杠杆并指向杠杆．从支点向F2的作用线做垂线，垂线段的长度即为F2的力臂．故答案为：24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．【解答】解：先画出绳子对A点的拉力F1，方向是沿绳子方向斜向上的，作用点在A点．然后过支点做力F1作用线的垂线，标上垂足，用双箭头表示出这段距离，记为L1．过重物的重心画出竖直向下的力，故答图如下：25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）【解答】解：使吊桥转动的动力就是人的拉力F1，力臂为l1，在这里，滑轮只起了一个改变力的方向的作用．杠杆的支点在吊桥的右端O．阻碍杠杆转动的阻力就是吊桥自身的重力．它的力与力臂如图所示26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．【解答】解：物体A所受重力的大小为200N，方向竖直向下，作用在物体的重心；先将F反向延长，再过O点向F的作用线做垂线，垂线段的长就是该力的力臂．如图所示．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．【解答】解：图中支点为O点，阻力F2的方向竖直向下与杠杆OB垂直，动力臂是支点到动力作用线的垂线段，阻力臂是支点到阻力作用线的垂线段，如图所示：28．请在如图中画出动力F1的力臂L1．【解答】解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1．故答案为：29．在图中，O为支点，画出动力F的力臂l．【解答】解：延长动力F的作用线，然后由支点作动力作用线的垂线段，即动力臂．如图所示：30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．【解答】解：O为支点，用虚线反向延长动力作用线；作支点到动力作用线的垂线L，就是动力臂．如图所示：。

初中物理中考作图复习：画杠杆的力臂

杠杆作图题中考题欣赏：1.(2011年22题)如图甲将伞撑开时，伞的每条骨架都可近似看成一个杠杆，乙图是其中一条骨架的示意图，伞面对骨架的压力为阻力 F2，支点为O，请你在乙图中画出支撑杆AB 对骨架的动力 F l的大致方向、动力臂 L l及阻力臂L2。

1题图 2题图2.（2012年23题）如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力。

请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1.3.（2013年23题）如图所示，是小明新买的书架，在使用时，它可以用撑杆CD将书架撑起到水平位置，此时书架可视作以O为支点的轻质杠杆。

为了使CD对书架的支撑力F1最小，请在图中选择A、B两点中的一点，画出书对书架的压力F2和压力的力臂L2及支撑力F1的力臂L1。

4.（2014年22题）如图甲是锻炼上肢肌肉的健身器材， 3题图它相当于一个杠杆，请在其简化图乙中画出使杠杆平衡的最小动力F1、动力臂L1和阻力臂L2．5.（2015年23题）图甲是汽车车厢的锁扣，用力向下压锁扣的把手，就会把车厢的两个箱板锁定在一起。

请在图乙的简化图中作出：（1）在A点向下压把手时的最小动力F1；（2）动力臂ι1；（3）B点所受的阻力F2。

6.（2016年23题）如图甲所示，放到手机支架上的手机相当于一个杠杆，图乙为此杠杆的简图，其中O 为支点，F 1为支持手机的动力，A 为手机的重心。

请在图乙中画出： F 1的力臂l 1、杠杆所受阻力F 2及阻力臂l 2。

7.（2017年23题）如图甲是一款瓶起子，可简化成如图乙所示的杠杆，其中O 为支点，A 为动力作用点，F 2为杠杆所受的阻力。

请在图乙中画出杠杆平衡时作用在A 点的最小动力F 1、动力臂l 1 及阻力臂l 2。

6题图 7题图变式训练：8.如图甲所示为市民在公园锻炼上肢力量的画面．该器材相当于一根杠杆（杠杆自重不计），乙图为其简化图，锻炼时手在B 点用力向上举手柄将A 点的配重抬高，达到锻炼上肢的目的．请在乙图中画出动力臂L1、阻力F2及力臂L2．8题图 9题图10题图甲乙甲乙置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂L1。

杠杆力臂作图专项习题汇总

16、如图所示为钓鱼竿钓鱼时的示意图，O为支点,F1表示手对钓鱼竿的作用力,请在图中画出鱼线对钓鱼竿拉力F2的力臂L２。
1７、如图11所示,请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2
杠杆作图专题训练(二）
一、作力臂
１．如下图所示,在图中分别画出力F1和F2和力臂Ｌ１和L２。
2．如下左图所示,O是简易晾衣架的支点，请在图中作出绳子拉力F的力臂和衣服所受重力的示意图;在如下右图中画出小球受力示意图。
6．在图中画出使杠杆平衡的最小作用力以及它的力臂．
7、在如上右图中,画出作用在“开瓶起子”上动力F1的力臂和阻力Ｆ2的示意图.
8、如图是静止在水平地面上的拉杆旅行箱的示意图,O是轮子的转轴,O’是箱体的重心。以O为支点，画出力F的力臂和箱体所受重力的示意图。
9、如图所示,F1是作用在抽水机手柄A点处的动力，O为支点。请画出动力F1的力臂l1和阻力F2。
2.如下图所示的杠杆，请画出杠杆的动力臂和阻力臂。
3. 已知力臂做力的示意图。
（１）如下左图，杠杆OA在力F1、Ｆ2的作用下处于静止状态,L2是F2的力臂，画出F1的力臂和力F2。
（２)如下中图所示,杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1,如果虚线OO是力F2的力臂，请在杠杆上标出Ｆ2的作用点B,并画出F2的示意图。
12、如图所示,杠杆在水平位置平衡，货物A重为2００Ｎ,请在答题卡的图中画出货物A所受重力的示意图和拉力Ｆ的力臂L.
13、如上中图所示，王师傅想用最省力的方法把—个铁桶推上台阶,请在图中画出这个力的示意图，并画出力臂。
14、画出如图8-A-6中各杠杆的动力臂和阻力臂。
１5、画出图中所示拉力Ｆ的力臂。
三、杠杆的五要素:

2020人教版八年级下学期物理人教版《杠杆》作图题专项练习(解析版)

《杠杆》作图题一、作图题1.如图所示，杠杆AO在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中画出力F1的力臂L1和力F2的示意图。

2.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂。

3.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图和重力的力臂L．4.如图是一杠杆，试画出作用在A端使杠杆在图示位置平衡的最小动力的示意图，并画出该力的力臂。

5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。

6.按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L。

7.请在图中画出拉力F1的力臂。

8.如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂L2和最小动力F1的示意图。

9.请在图中画出均匀木棒OA的重力示意图以及力F的力臂。

10.杠杆OA可绕O点转动，受力情况如图所示。

请作出力F1的力臂L1。

11.如图所示，杠杆在力F l、F2的作用下处于平衡状态，L2是力F2的力臂，画出力F2的示意图。

12.作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂L1；②杠杆所受阻力F2的示意图。

13.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。

14.请在图中画出用羊角锤起钉时所用的最小力F.(要求保留作图痕迹)15.图中，轻质杠杆OA在力F1、F2的作用下处于静止状态，L2为力F2的力臂。

在图中画出力F1的力臂L1、力F2的示意图。

16.如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图。

杠杆画图题练习

杠杆作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母L表示．3．画出图中各力的力臂：4．如图中均匀直棒OA 可绕O点转动，请分别画出水平拉力Ｆ和重力L的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母L表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂L1和L2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂L1和阻力Ｆ2的力臂L2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用L1和L2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂L1，L2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用L1、L2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母L1和L2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O 的力臂，并分别用字母L1和L2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母L表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母L1、l2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个相同的钩码，杠杆上每格等距。

八下物理简单机械杠杆力臂最小力作图题附答案

2023年05月22日第1题第2题第3题如图，在撬棒AD上作出撬起“石块1”的最小力F及对应的力臂L。

第4题第5题表示。

第6题第7题第8题如图所示，轻质杠杆OA 可绕O 点转动，请在图中画出杠杆OA 的动力臂L。

第9题如图所示，用一根硬棒搬动一个石块，棒的上端A 是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O ，并画出最小动力F 的示意图。

第10题第14题的示意图。

第12题第13题23．（2分）如图所示，轻质杠杆的A 点挂一重物G ，绳受的拉力为F 2，O 为杠杆的支点。

请在杠杆的端点B 处画出使杠杆保持静止的最小的力F 1的示意图，并作出F 2的力臂l 2。

第17题)。

第18题.第16题第19题如图所示,一轻质杠杆OA可绕O点无摩擦转动,A端用绳子系在竖直墙壁的B点,在杠杆的C点悬挂一重为20N的物体,杠杆处于水平静止状态。

已知OA长为50cm,OC长为30cm,∠OAB=30 .(1)请在图中画出绳子对杠杆拉力F的力臂。

(2)拉力F的大小是______N.2023年05月22日第1题【答案】第2题【答案】由图示可知，当杠杆与地面的接触点（A点）为支点时，作用在D点动力的力臂最大，此时动力最小，连接AD为动力臂L，过D点作垂直于动力臂向上的力，即为最小动力F的示意图。

如图所示：第5题【答案】示：支点到力的作用线的垂直距离是力臂，从支点作力的作用下的垂线段即可作出力臂。

第6题【答案】见解析【解析】图所示：故答案为：见解析。

重力的方向竖直向下，作重力的示意图时应从物体重心向下作竖直线段；先确定支点，再确定力的作用线，最后从支点到力的作用线作垂线段。

第4题第7题【答案】图中为支点，反向延长力画出的作用线，然后从支点向力的作用线作垂线段，该垂线段即为力的力臂，如图所示：力臂是支点到力的作用线的距离；由支点向力的作用线作垂线，垂线段的长度即为力臂。

第8题【答案】由图知，杠杆所受动力作用在A端，动力的方向向上，过支点O作动力作用线的垂线段，即为杠杆OA的动力臂L。

2020—2021学年八年级下册物理期末复习杠杆作图20题【含答案】

2020—2021学年八年级下册物理期末复习杠杆作图20题一、作图题（本大题共20小题）1.下图中杠杆处于平衡状态，请在图中画出动力F的力臂L。

2.如图所示为钓鱼竿的简化示意图，其中O为支点，F1为动力。

请在图中画出动力臂L1和阻力F2的示意图（钓鱼竿自重忽略不计）。

3.如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。

4.如图所示，O点为杠杆的支点，在杠杠上A点处挂一重力为G的重物，在杠杆上B点处施加拉力F，使杠杆处于平衡状态。

请在图中作出拉力F的力臂l。

5.在图中画出力F的力臂，并标上字母L。

6.如图所示，杠杆AO在力、的作用下处于静止状态，是力的力臂，请在图中画出力的力臂和力的示意图。

7.如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图。

请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。

8.如图所示，用杠杆将物体A吊起，O点是支点，请画出拉力的力臂和物体A所受的重力G的示意图。

9.图中作出动力臂和阻力。

10.如图是工人用撬棍撬石头的示意图。

请画出动力F1的力臂；并画出石头对撬棍压力的示意图。

11.如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：（1）画出石头所受重力的示意图（2）画出撬棍撬起石头时最小动力F1的示意图和动力臂L1。

12.请在图中B点画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。

13.如图所示,某同学用一根硬棒撬动一块大石块,棒的上端A是动力作用点。

请在杠杆上画出提动石块的最小动力F, 并在图上标出支点的位置O。

14.如图,要用一个最小的力把圆木推上台阶,用力的示意图在图中画出这个力,并标出它的力臂。

15.如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图，并画出对应的力臂。

16.“节约用水，人人有责”。

杠杆力臂作图题(题目精选)

杠杆作图作业１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。

请在图上作出杠杆的动力臂（l 1）和阻力臂（l 2）。

在重物提升的过程中拉力F 将（选填：“变大”、“不变”、“变小”）。

２、如图所示，人的手臂相当于一个（选填：“省力”、“费力”）杠杆，它的支点在O 点。

请画出图中铅球对手的作用力F 的力臂l 。

当曲肘弯曲将手中的铅球举起时，阻力臂的大小将，肌肉产生的力将。

３、如图所示，请画出阻力F 2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。

４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。

在抬起的过程中力F 将（选填：“变大”、“不变”、“变小”）。

５、如图所示，请画出铡刀上的动力臂（l 1）和阻力臂（l 2）。

在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将（选填：“变大”、“不变”、“变小”）。

（第1题图）（第3题图） O（第2题图）（第4题图） F 1 F 2 O （第5题图）（第6题图）６、如图所示，杠杆AOB 能绕与地面的接触点O 转动。

在B 端挂上重物G ，在A 端施加一个与OA 垂直的力F ，使杠杆在图示位置平衡。

请画出动力臂（l 1）和阻力臂（l 2）。

如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F 的大小必须（选填：“变大”、“不变”、“变小”）。

７、如图所示，AOB 为轻质杠杆，O 为支点，OA =OB ，在杠杆的B 端挂一重20N 的物体，要使杠杆在图示位置平衡，则在A 端施加的力F 至少为 N 。

并把这个力的作用线在图上画出。

８、如图所示，O 为杠杆AC 的支点，在B 处挂一个物体，AO =OB =BC ，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F 1的力臂l 1，并画出F 1的作用线。
