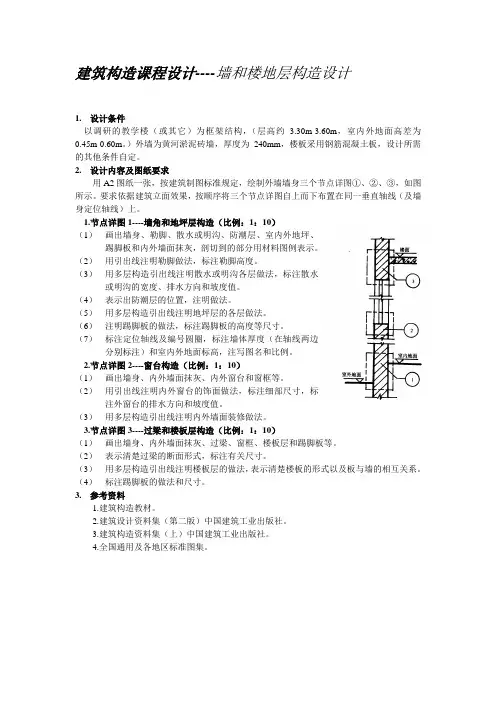

建筑构造作业--墙和楼地层
建筑构造课程设计----墙和楼地层构造设计1.设计条件以调研的教学楼（或其它）为框架结构，（层高约 3.30m-3.60m，室内外地面高差为0.45m-0.60m。
）外墙为黄河淤泥砖墙，厚度为240mm，楼板采用钢筋混凝土板，设计所需的其他条件自定。
2.设计内容及图纸要求用A2图纸一张，按建筑制图标准规定，绘制外墙墙身三个节点详图①、②、③，如图所示。
要求依据建筑立面效果，按顺序将三个节点详图自上而下布置在同一垂直轴线（及墙身定位轴线）上。
1.节点详图1----墙角和地坪层构造（比例：1：10）（1）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪、踢脚板和内外墙面抹灰，剖切到的部分用材料图例表示。
（2）用引出线注明勒脚做法，标注勒脚高度。
（3）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
（4）表示出防潮层的位置，注明做法。
（5）用多层构造引出线注明地坪层的各层做法。
（6）注明踢脚板的做法，标注踢脚板的高度等尺寸。
（7）标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）和室内外地面标高，注写图名和比例。
2.节点详图2----窗台构造（比例：1：10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。
（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。
（3）用多层构造引出线注明内外墙面装修做法。
3.节点详图3----过梁和楼板层构造（比例：1：10）（1）画出墙身、内外墙面抹灰、过梁、窗框、楼板层和踢脚板等。
（2）表示清楚过梁的断面形式，标注有关尺寸。
（3）用多层构造引出线注明楼板层的做法，表示清楚楼板的形式以及板与墙的相互关系。
（4）标注踢脚板的做法和尺寸。
3.参考资料1.建筑构造教材。
2.建筑设计资料集（第二版）中国建筑工业出版社。
3.建筑构造资料集（上）中国建筑工业出版社。
4.全国通用及各地区标准图集。
房屋建筑学 墙身节点与楼梯详图
房屋建筑学
主要问题：
5. 平台梁尺寸 6.梯井尺寸及标注 7.布图排版 8.剖面中梯段的投影关系 9.平面和剖面不相符 10.作图表达欠规范
五邑大学土建系 周宏
1.平面图上有剖切线。 2.底层平面一般只有上 行段。图 3.中间层上行段同底层， 下行段水平投影的可 见部分至上行段的剖 切线处止。图 4.顶层楼梯仅有向下方 向，无剖切线。图 5.各层平面均应用箭头 和文字标明上、下行 方向。图
房屋建筑学
五邑大学土建系 周宏楼 梯 平 台下 做 出 入 口净空要求
五邑大学土建系 周宏
房屋建筑学
主要问题：
1. 平面图表达是否正确？图 2. 楼梯设计中几个部位的尺寸。 首层入口处平台底净空：图 楼梯梯段上净空：图 楼梯梯段宽度： 中间平台宽度： 楼层平台宽度： 踏步的尺寸： 扶手栏杆的尺寸： 3. 详图深度不够或不完整。 4. 尺寸标注欠规范和完整。图
五邑大学土建系 周宏
五邑大学土建系 周宏
房屋建筑学
主要问题：
防潮层的位置及做法：应标注具体做法图 窗台：图 外窗台应作面层，应向外形成坡度，悬挑 窗台下应有滴水 窗台高度：一般窗台900~1000，凸窗一般 500~600而且加做护窗栏杆。 楼地层：图 圈梁与过梁宜合二为一，加大窗口高度 楼板是现浇板，非预制板。 墙面及楼地面构造：装修标准？整体效果？ 尺寸及文字标注欠完整和规范。图
五邑大学土建系 周宏
房屋建筑学
绘图作业二：楼梯设计
房屋建筑学
作业评分标准：
作图表达正确、规范(粗细线、线型、图例 等)细致，图面整洁、均衡等：10分 几个部位的尺寸应符合要求：（70分） 首层入口处平台底净空、楼梯梯段上净空、 楼梯梯段宽度、中间平台宽度、楼层平台 宽度、踏步的尺寸、扶手栏杆的尺寸 两个详图：10分，要完整、深度要符合要求 楼梯尺寸标注齐全完整：10分 扣分：平剖面不符或不按要求完成扣10~20
建筑构造作业1--绘制外墙身节点大样(1)
作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。
2. 熟悉墙体与楼板的连接关系。
3. 熟悉墙体和楼地面的饰面构造层次与材料做法。
4. 熟悉墙身构造的设计要点和步骤。
5. 熟悉墙身大样图的识读，增强图纸表达能力。
学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。
2. 墙与楼板的连接构造。
3. 墙体和楼地面饰面材料的选用与常用做法。
4. 墙体大样图的主要内容和标注。
二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。
层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。
外墙为砖墙，其厚度不小于240mm。
楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。
采用木门窗。
内外墙均做抹灰饰面。
楼地面做法、散水（明沟）自定。
设计中所需的其它条件自定。
三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。
按建筑制图标准，绘制外墙身节点详图，如图１－１所示。
要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。
详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。
图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。
（1）用引出线注明勒脚做法，标明勒脚高度。
（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
（3）表示出防潮层的位置，注明做法。
（4）用多层构造引出线注明地坪层的各层做法。
（5）标注室内外地面标高。
2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。
（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。
墙面包角砖墙山墙窗洞天沟等cad施工节点详图
墙体构造设计
作业一墙体构造设计墙体构造设计是建筑构造设计的主要内容之一。
通过本次设计，使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表达能力。
1．1设计任务书1．1．1设计条件(1)某市一中学宿舍楼，五层、砖混结构，平面图、立面图和剖面图如图1．1～1．3所示。
根据此图进行本次设计。
(2)砖块尺寸为240mm×115mm×53mm。
内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm等。
(3)采用现浇钢筋混凝土楼板、现浇过梁。
(4)门、窗材料自定。
窗面积应该符合采光要求。
(5)墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合宿舍楼的装修要求。
图1．1宿舍楼标准层平面图1．1．2设计图纸内容以及深度效果形式为2号图纸一张，可以用铅笔(绘图纸)或者电脑(描图纸)绘制，图纸内容如下：图1．2宿舍楼正立面图图1-3宿舍楼剖面图墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。
布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。
三个墙身节点详图的绘制要求如下：节点详图1——外墙墙脚节点详图：(1)比例为1:10~1:20。
(2)详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。
上、下、右三方要用折断线折断。
(3)首先画出定位轴线及编号圆圈，并注写相应的编号(根据平面图中的剖切位置而定)。
(4)墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。
在定位轴线两边分别标注砖墙厚度。
(5)水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。
(6)散水和室外地面部分：画出室外地面，标注室外地面标高。
建筑识图详图介绍墙身节点详图PPT课件
墙身剖视详图，实际上是墙身的局部放大图， 详尽地表明墙身从防潮层到屋顶的各主要节点 的构造和做法。
墙身剖面详图与平面图、剖面图配合读图，是 砌墙、室内外装修、门窗洞口预留的重要依据。
1
2.墙身节点详图
墙身剖面详图的内容及阅读方法 看图名，踢脚、地
•
窗台节点剖面详图主要表达窗台的构造以及外墙面的
做法。
• （3）窗顶节点剖面详图
•
窗顶节点剖面详图主要表达窗顶过梁处的构造，内、
外墙面的做法，以及楼面层的构造情况。
• （4）勒脚和明沟节点剖面详图
•
勒脚和明沟节点剖面详图主要表达外墙脚处的勒脚和
明沟的做法，以及室内底层地面的构造情况。
28
• （5）屋面雨水口节点剖面详图
1、外墙身详图—概念 外墙身剖面图的局部放大图， 表达所有与外墙相关的构造的 详细做法，是施工的重要依据
20
§10-7 建筑详图
1、外墙身详图—表达内容
室外散水（或明沟）、台阶（或坡 道）、墙身防潮、勒脚、室内地面、 窗台、顶棚、楼面、楼板与墙的连接、 门窗顶（过梁或圈梁）、檐口、屋面、 内外墙装修、踢脚、墙裙等
21
§10-7 建筑详图
1、外墙身详图—表达方式：
若多层房屋各层的构造相同，可只画 底层、顶层和一个中间层（标准层） 的节点构造来表示
画图时，各节点可以相连，在床洞口 处断开，也可以分成几个节点详图
22
23
2020/1/9
24
墙身详图作业
1. 阅读习题集P102-106墙身详图，掌 握其表达内容、所用线型。
16
整体地面
水磨石地面
17
块材地面
织锦段墙面节点图
房屋建筑构造31外墙节点详图-全文可读
目录
1 知识3.1 基础和地下室 2 知识3.2 墙体构造 3 知识3.3 楼板层构造 4 知识3.4 饰面层装修构造 5 知识3.5 门与窗构造
·（5）相邻建筑物之间的基础处理
·为保证原有建筑物的安全和正常使用，新建建筑物 的基础埋深应浅于原有建筑物基础。当新建建筑物 的基础埋深必须大于原有建筑物基础时，两建筑物 之间应保持一定的净距。两建筑物间的水平距离， 一般应该控制在其基础底面高差的1～2倍，如图所 示。
·当上述要求不能满足时，应采取特殊的施工措施， 如分段施工、设置临时加固支撑或打板桩、地下连 续墙等，保证原有建筑基础的安全。
根据工程特点及各工序间的关系分区 平行流 水作业 ，均衡 生产， 保证业 主要求 的工期 。机械 设备配 套：根 据本合 同段的 工程量 及工期 要求， 调配高 功效的 机械设 备，科 学配置 生产要 素，组 建功能 匹配、 良 性运作的施工程序，充分发挥机械设 备的生 产能力 。
3.1 基础和地下室
根据工程特点及各工序间的关系分区 平行流 水作业 ，均衡 生产， 保证业 主要求 的工期 。机械 设备配 套：根 据本合 同段的 工程量 及工期 要求， 调配高 功效的 机械设 备，科 学配置 生产要 素，组 建功能 匹配、 良 性运作的施工程序，充分发挥机械设 备的生 产能力 。
3.1 基础和地下室
·地基土层在荷载作用下将产生压缩变形，随着土层 深度的增加土的压缩变形逐渐减小，在达到一定深 度以后土的压缩变形则可忽略不计，地基、基础与 荷载的传递如图所示。
