单向板肋梁楼盖设计汇总
单向板肋梁楼盖设计书(共11页)

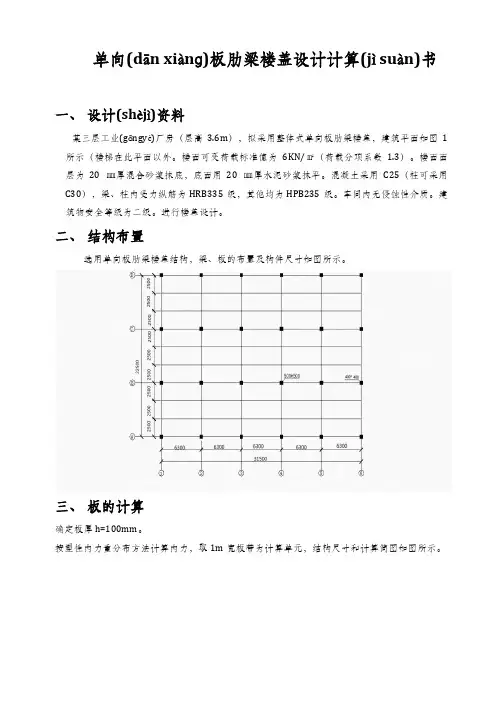

单向(dān xiànɡ)板肋梁楼盖设计计算(jì suàn)书一、设计(shèjì)资料某三层工业(gōngyè)厂房（层高3.6m），拟采用整体式单向板肋梁楼盖，建筑平面如图1所示（楼梯在此平面以外。
楼面可变荷载标准值为6KN/㎡（荷载分项系数1.3）。
楼面面层为20㎜厚混合砂浆抹底，底面用20㎜厚水泥砂浆抹平。
混凝土采用C25（柱可采用C30），梁、柱内受力纵筋为HRB335级，其他均为HPB235级。
车间内无侵蚀性介质。
建筑物安全等级为二级。
进行楼盖设计。
二、结构布置选用单向板肋梁楼盖结构，梁、板的布置及构件尺寸如图所示。
三、板的计算确定板厚h=100mm。
按塑性内力重分布方法计算内力，取1m宽板带为计算单元，结构尺寸和计算简图如图所示。
1.荷载(hèzài)20mm 水泥砂浆面层(miàn cénɡ) 25KN/m³×0.02m×2=1 KN/m²100mm钢筋(gāngjīn)混凝土板 25 KN/m³×0.1m=2.5 KN/m²20mm混合(hùnhé)砂浆摸底 25 KN/m³×0.02m=0.5 KN/m²永久荷载标准值 g k=4 .0KN/m²可变荷载标准值 q k=6.0 KN/m²荷载设计值 1.2×4.0 KN/m²+1.3×6.0 KN/m²=12.6 KN/m²1m板宽设计值 p=12.6 KN/m²2.内力计算跨度板厚 h=100mm 次梁截面b×h=250㎜×450㎜边跨l01=(2500-120-125+100/2)㎜=2305㎜ l n1=(2500-120-250/2)=2255㎜距端第二跨l02=2500㎜-250㎜=2250㎜ l n2=2250㎜跨距差(2305-2250)/2250=2.4%<10% ,可按等跨连续梁查表计算。
单向板肋梁楼盖设计

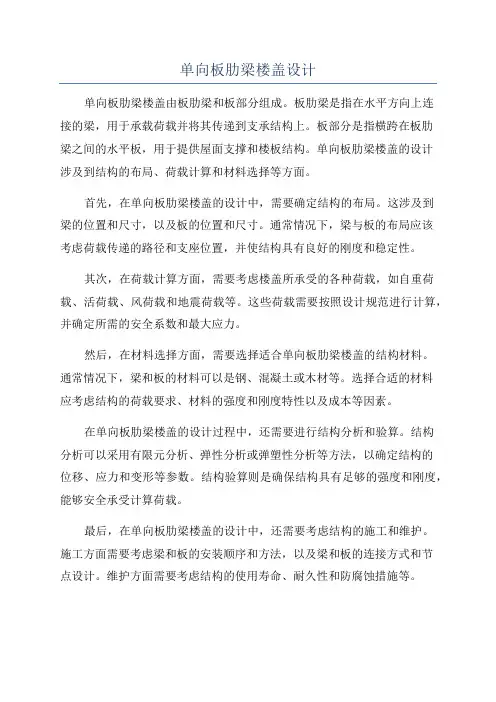

单向板肋梁楼盖设计单向板肋梁楼盖由板肋梁和板部分组成。
板肋梁是指在水平方向上连接的梁，用于承载荷载并将其传递到支承结构上。
板部分是指横跨在板肋梁之间的水平板，用于提供屋面支撑和楼板结构。
单向板肋梁楼盖的设计涉及到结构的布局、荷载计算和材料选择等方面。
首先，在单向板肋梁楼盖的设计中，需要确定结构的布局。
这涉及到梁的位置和尺寸，以及板的位置和尺寸。
通常情况下，梁与板的布局应该考虑荷载传递的路径和支座位置，并使结构具有良好的刚度和稳定性。
其次，在荷载计算方面，需要考虑楼盖所承受的各种荷载，如自重荷载、活荷载、风荷载和地震荷载等。
这些荷载需要按照设计规范进行计算，并确定所需的安全系数和最大应力。
然后，在材料选择方面，需要选择适合单向板肋梁楼盖的结构材料。
通常情况下，梁和板的材料可以是钢、混凝土或木材等。
选择合适的材料应考虑结构的荷载要求、材料的强度和刚度特性以及成本等因素。
在单向板肋梁楼盖的设计过程中，还需要进行结构分析和验算。
结构分析可以采用有限元分析、弹性分析或弹塑性分析等方法，以确定结构的位移、应力和变形等参数。
结构验算则是确保结构具有足够的强度和刚度，能够安全承受计算荷载。
最后，在单向板肋梁楼盖的设计中，还需要考虑结构的施工和维护。
施工方面需要考虑梁和板的安装顺序和方法，以及梁和板的连接方式和节点设计。
维护方面需要考虑结构的使用寿命、耐久性和防腐蚀措施等。
总之，单向板肋梁楼盖设计涉及到结构的布局、荷载计算和材料选择等方面。
通过合理的设计和施工，可以使单向板肋梁楼盖具有轻质、高强度和经济的特点，从而满足建筑的功能和美学需求。
单向板肋梁楼盖

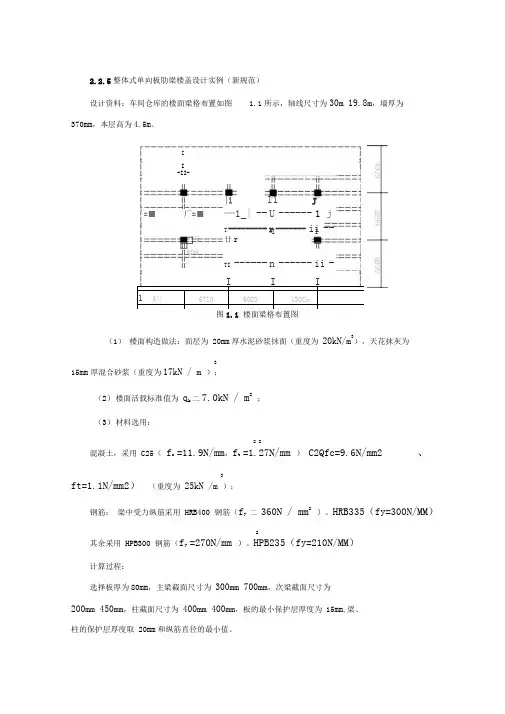

2.2.5整体式单向板肋梁楼盖设计实例（新规范）设计资料：车间仓库的楼面梁格布置如图1.1所示，轴线尺寸为30m 19.8m ，墙厚为370mm ，本层高为4.5m 。
图楼面梁格布置图（1） 楼面构造做法：面层为 20mm 厚水泥砂浆抹面（重度为 20kN/m 3），天花抹灰为315mm 厚混合砂浆（重度为17kN / m ）；（2） 楼面活载标准值为 q k 二7.0kN / m 2；（3） 材料选用：2 2 混凝土，采用 C25（ f c =11.9N/mm ，f t =1.27N/mm ） C2Qfc=9.6N/mm2、3ft=1.1N/mm2）（重度为 25kN /m ）；钢筋： 梁中受力纵筋采用 HRB400 钢筋（f y 二 360N / mm2）。
HRB335（fy=300N/MM ）2其余采用 HPB300 钢筋（f y =270N/mm ）。
HPB235（fy=210N/MM ） 计算过程：选择板厚为80mm ，主梁截面尺寸为 300mm 700mm ，次梁截面尺寸为200mm 450mm ，柱截面尺寸为 400mm 400mm ，板的最小保护层厚度为 15mm ,梁、柱的保护层厚度取 20mm 和纵筋直径的最小值。
II II II^LJ|lll J—1_| -- U ------ 1 j T --------- r ------- ii --1 &行671060C0iSOCn1II I I -II-III 廿r=■ 厂=■TI------ n ------ ii -IiI（1）板的计算（按考虑塑性内力重分布方法计算）220 0.02=0.04 kN/m20.08 25=2.0kN/m20.15 17 =0.255kN/m永久荷载的标准值 gk 二2.655kN /m 2可变荷载标准值 q k =7.0kN /m 2荷载组合 可变荷载控制 p = 1.2 2.665 1.3 7 = 12.286kN/m 2 永久荷载控制 p=1.35 2.665 0.7 1.3 7 = 9.954kN / m 2取p=12.29kN/m 2②计算简图（见图1.2） 取1m 宽板带作为计算单元， 各跨的计算跨度为： 中间跨 I 。
单向板肋梁楼盖设计
2020/6/22
1.恒载 2.活载 4.活载 5.活载
2020/6/22
2020/6/22
2020/6/22
主梁材料图与配筋图
2020/6/22
2020/6/22
楼盖结构平面布置及配筋图
课程设计 题目
2020/6/22
主梁截面高度应满足
h l/1~ l 5 /1 4 0~ 6 6m 0 90 m 取 h650mbm300mm
2020/6/22 柱的截面尺寸b×h=400×400 mm2
二、板的设计——按考虑塑性内力重分布设计
（1）荷载计算 永久荷载：
20m 水m泥砂0浆 .02 面 20层 0.4k： N /m2 8m 0 钢 m 筋混0凝 .08 土 25板 2kN /： m2 1m 5 板 m 底石0灰 .01 砂 5 17浆 0.2： 5k5N /m2
小计
g11.140k4N/
活荷q 载 1 2 3 .3 设 2.9 k 9计 N/值 m
q 载 1 荷 2 3 .3 设 2.9 载 k 9计 N q 总 g /值 2 m .9 设 9 1.1 ： 1 计 4 4 0 .0 1 值 4 4 k0 N 取 q 总 g 2.9 设 9 1.1 1 计 4 4 0 .0 1 值 4 4 k0 N 取 ： 4 /4 m 荷 .1 k 1,N 载
单向板肋梁楼盖设计

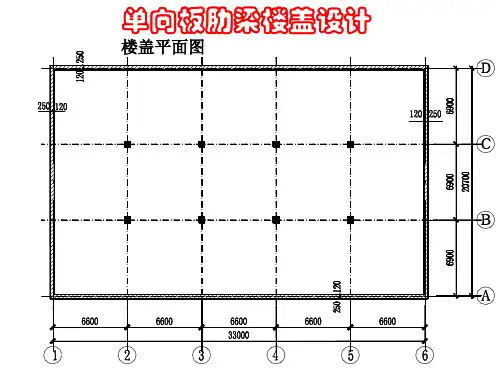

楼盖平面图
2020/6/22
设计资料 （1）楼面均布活荷载标准值：qk=10kN/m2。 （2）楼面做法：
楼面面层用20mm厚水泥砂浆抹面（20kN/m3）， 板底及梁用15mm厚石灰砂浆抹底（17kN/m3）。 （3）材料： 混凝土强度等级采用C30， 主梁和次梁的纵向受力钢筋采用HRB400或HRB335 ， 吊筋采用HRB335， 其余均采用HPB235。
单向板肋梁楼盖设计(含梁板配筋图)

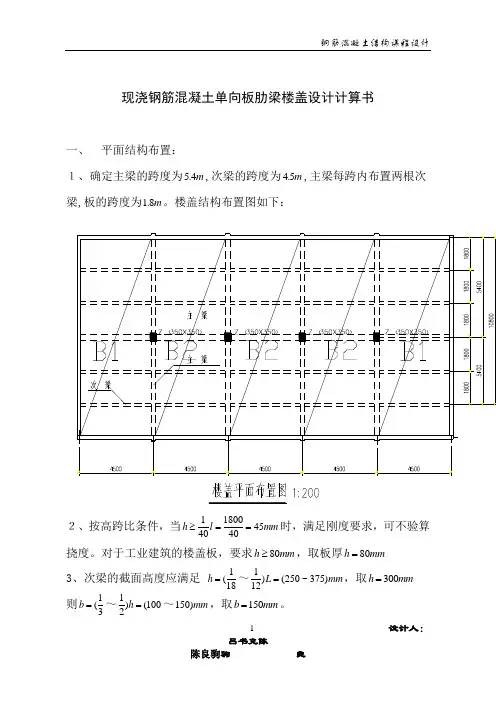

- 1 - 设计人：现浇钢筋混凝土单向板肋梁楼盖设计计算书一、 平面结构布置：１、确定主梁的跨度为5.4m ,次梁的跨度为4.5m ,主梁每跨内布置两根次梁,板的跨度为1.8m。
楼盖结构布置图如下：２、按高跨比条件，当11800454040h l mm ≥==时，满足刚度要求，可不验算挠度。
对于工业建筑的楼盖板，要求mm h 80≥，取板厚mm h 80= 3、次梁的截面高度应满足 1(18h =～1)(250~375)12L mm =，取300h mm = 则1(3b =～1)(1002h =～150)mm ，取150b mm =。
- 2 - 设计人：4、主梁的截面高度应该满足1(14h =～1)(3868L =～675)mm ，600h mm =，则1(3h =～1)(2002h =～mm )300，取mm b 250=。
二、 板的设计（按塑性内力重分布计算）： 1、荷载计算： 板的恒荷载标准值： 取1m 宽板带计算：30mm 厚水磨石面层 m kN /65.0165.0=⨯ 80mm 厚钢筋混凝土板 0.08251 2.0/kN m ⨯⨯= 15mm 板底混合砂浆 0.0151710.255/kN m ⨯⨯= 恒载： m kN g k /905.2=活载： 2.51 2.5/k q kN m =⨯=恒荷载分项系数取 1.2；因为工业建筑楼盖且楼面活荷载标准值小于m kN /0.4，所以活荷载分项系数取1.4。
板的设计值总值：由可变荷载效应控制的组合： (1.2 2.905 1.4 2.5) 6.986/g q kN m +=⨯+⨯= 由永久荷载效应控制的组合：(1.35 2.905 1.40.7 2.5) 6.372/g q kN m +=⨯+⨯⨯= 所以由可变荷载效应控制的组合所得荷载设计值较大，板的内力计算取6.986/g q kN m +=2、板的计算简图：次梁截面为150300mm mm⨯，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为120mm。
单向板肋梁楼盖设计
单向板肋梁楼盖设计

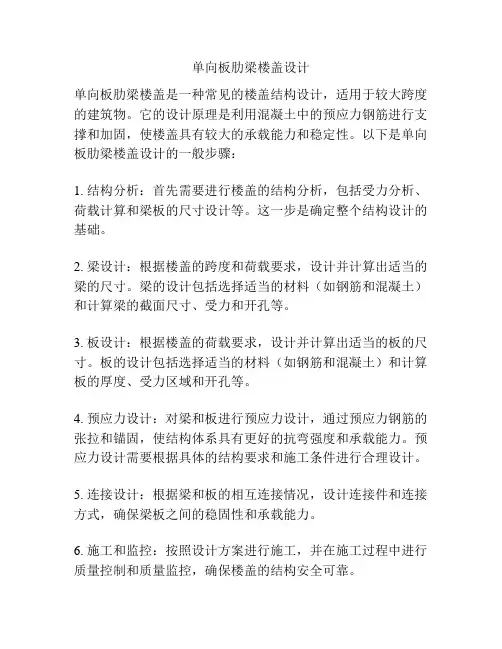

单向板肋梁楼盖是一种常见的楼盖结构设计，适用于较大跨度的建筑物。
它的设计原理是利用混凝土中的预应力钢筋进行支撑和加固，使楼盖具有较大的承载能力和稳定性。
以下是单向板肋梁楼盖设计的一般步骤：
1. 结构分析：首先需要进行楼盖的结构分析，包括受力分析、荷载计算和梁板的尺寸设计等。
这一步是确定整个结构设计的基础。
2. 梁设计：根据楼盖的跨度和荷载要求，设计并计算出适当的梁的尺寸。
梁的设计包括选择适当的材料（如钢筋和混凝土）和计算梁的截面尺寸、受力和开孔等。
3. 板设计：根据楼盖的荷载要求，设计并计算出适当的板的尺寸。
板的设计包括选择适当的材料（如钢筋和混凝土）和计算板的厚度、受力区域和开孔等。
4. 预应力设计：对梁和板进行预应力设计，通过预应力钢筋的张拉和锚固，使结构体系具有更好的抗弯强度和承载能力。
预应力设计需要根据具体的结构要求和施工条件进行合理设计。
5. 连接设计：根据梁和板的相互连接情况，设计连接件和连接方式，确保梁板之间的稳固性和承载能力。
6. 施工和监控：按照设计方案进行施工，并在施工过程中进行质量控制和质量监控，确保楼盖的结构安全可靠。
需要注意的是，以上步骤仅为一般步骤，具体的设计还需考虑实际项目的要求和条件，并进行详细的计算和分析。
此外，设计过程中还应考虑到施工的可行性和经济性，确保设计方案的实施性和效果。
单向板肋梁楼盖设计
单向板肋梁楼盖设计单向板肋梁楼盖是目前建筑设计中常用的一种结构形式。
它以其优秀的承载能力和灵活的施工方式备受青睐。
本文将对单向板肋梁楼盖的设计进行探讨，包括结构特点、设计要点以及施工技术等方面。
单向板肋梁楼盖的结构特点决定了它的广泛适用性。
首先，单向板肋梁楼盖采用较薄的板材，减轻了自重，同时又能保证结构的强度和刚度。
其次，肋梁的设置使得结构的受力更加均匀，能有效地将荷载传递到支座上。
此外，肋梁的设置还可以提高楼盖的抗挠性能。
在进行单向板肋梁楼盖设计时，需要注意一些关键要点。
首先是楼盖的几何形状选择。
楼盖的几何形状直接影响其受力性能和施工难度，因此在设计中应综合考虑结构强度和施工便利性，选择合适的楼盖形状。
其次是肋梁的尺寸和布置。
肋梁的尺寸要根据结构要求和荷载大小进行合理的确定，布置应尽量均匀，以保证结构的整体性和稳定性。
最后是板材的选择和厚度确定。
板材的选择应根据楼盖跨度、荷载和使用要求进行合理的选取，厚度的确定则需要根据强度和刚度要求进行适当的计算。
在单向板肋梁楼盖的施工过程中，需要注意一些技术细节来保证结构的质量和安全。
首先是板材的安装。
板材应按照设计要求进行安装，严禁出现错位和缺口，板与板之间的接缝要进行密实处理，确保整体的连续性和稳定性。
其次是肋梁的施工。
肋梁的施工过程中要注意保持水平和垂直度，以保证结构的准确性和稳定性。
此外，还需要注意支座的设置和固定，以确保楼盖的稳定性和承载能力。
单向板肋梁楼盖的设计与施工需要专业的知识和经验。
设计师和施工人员应该具备相关的专业技能，并严格按照相关规范和要求进行操作。
另外，监督和检验也是确保单向板肋梁楼盖质量的重要手段，相关部门应加强监管和检查工作，及时发现和解决问题。
在实际应用中，单向板肋梁楼盖已经得到了广泛的应用。
它在多种建筑类型中都有着良好的表现，如工业厂房、商业建筑、体育场馆等。
单向板肋梁楼盖的设计和施工经验不断积累，推动了其在建筑领域的发展和应用。
单向板肋梁楼盖的设计 (终结版)
西北工业大学钢筋混凝土楼盖课程设计姓名： [魏双改]学号： [2010301474]指导教师：[杨海峰]2014年8月8日单向板肋梁楼盖的设计1.设计资料（1）露面做法：20mm水泥砂浆地面，钢筋混凝土现浇板；20mm混合砂浆抹底。
（2）材料：混凝土强度等级C25；梁板受力钢筋采用HPB235或HRB335级钢筋，纵筋采用HRB335或HRB400.2.楼盖的结构平面布置3.主梁沿横向布置，次梁沿纵向布置。
主梁的跨度为6.0m,次梁的跨度为6.0m，主梁每跨内布置两根次梁，次梁的跨度为2.2m,板的跨度为2.0m，l02/l01=6.0/2.0=3.0，因此按单项板设计。
按跨高比条件，要求板厚h≥2000/40=50mm，对于工业建筑的楼盖板，要求h≥80mm,取板厚h=80mm。
次梁截面高度应满足h=l0/18～l0/12=6000/18～6000/12=333～500mm。
考虑到楼盖的可变荷载比较大，取h=500mm。
截面宽度取为b=200mm。
主梁的截面高度应满足h=l0/15～l0/10=400～600mm,取h=600mm。
截面宽度取为b=300mm。
楼盖的结构平面布置图见图1.3 板的设计轴线○1～○2、○5～○6的板属于端区隔板；轴线○2～○5的板属于中间区隔单向板。
图1（1）荷载板的永久荷载标注值20mm厚水泥砂浆地面 0.02*20=0.4KN/m280mm厚钢筋混凝土板 0.08*25=2.0KN/m220mm厚混合砂浆抹底 0.02*12=0.34KN/m2小计 2.74KN/m2板的可变荷载标准值永久荷载分项系数取1.2；可变荷载分项系数取1.3。
于是板的永久荷载设计值 g=2.74*1.2=3.288KN/m2可变荷载设计值 q=7*1.3=9.1KN/m2荷载总设计值 g+q=3.288+9.1=12.388KN/m2（2）计算简图次梁截面为200mm*500mm,现浇板在墙的支撑长度不小于100mm，取板在墙上的支撑长度为120妈妈mm。
