工程制图
工程制图规范
2
提纲
第六部分
第六章 螺纹紧固件及常用件 6.1、螺纹 6.2、螺纹紧固件 6.3、键销滚动轴承 6.4、齿轮 6.5、弹簧
第七部分
第七章 零件图 7.1、零件图内容 7.2、零件表面粗糙度 7.3、极限与配合 7.4、零件的工艺结构 7.5、读零件图方法和步骤
第八部分
第八章 装配图 8.1、装配图的作用和内容
7. 球面
标注球面直径或半径时，应在“”或“R ”前面加注 符号“S ”。对标准件，轴或手柄的前端，在不引起误解的
情况下，可以省略符号“s” 。
39
第一章 制图的基本知识
9. 狭小部位的注法
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
40
第一章 制图的基本知识
11. 小直径注法
在没有足够位置画箭头或注写数字时，可按上图的形式注写。 41
） 五、尺寸标注（GB/T 4458.4–1984
4
第一章 制图的基本知识
一、 图纸幅面和格式
1、图纸幅面及图框格式 2、图纸幅面 3、图框格式 4、标题栏
5
第一章 制图的基本知识
1. 图纸幅面及图框格式
6
第一章 制图的基本知识
7
第一章 制图的基本知识
8
第一章 制图的基本知识
4、标题栏
9
第一章 制图的基本知识
31
第一章 制图的基本知识
(三) 尺寸标注示例
1. 线性尺寸 2. 角度尺寸 3. 圆的直径 4. 圆弧半径 5. 斜度和锥度 6. 大圆弧 7. 球面 8. 板状类零件 9. 狭小部位的注法 10. 小半径注法 11. 小直径注法 12. 弦长及弧长 13. 正方形结构 14. 对称机件
工程制图完整版ppt课件
例:
例:
例:
例:
小结
1.掌握国家标准的基本内容：图幅、图 框 格式、常用比例、写字要求及字形、图 线宽度等；
2.正确使用绘图工具：画正六边形、椭 圆 等基本图形；
3.正确地对平面图形进行尺寸分析和线 段分析，掌握圆弧的光滑连接。
第二章 正投影法基础
1.教学内容:
1).投影法的基本知识 2).三视图的对应关系 3).点、线、面的投影及投影规律 4).直线上点的求法 5).平面上点、直线的求法
例
1).平面图形的尺寸与线段分析
已知线段—— Ø22×28、Ø38×12、圆弧R11 中间线段——圆弧 R104 连接线段——圆弧 R60
2).画中心线及已知线段
3).由已知线段画出中间线段
4).根据已画出的线段再画出连接线段
5).检查加深
4.平面图形的尺寸标注
1).方法和步骤
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
3.图线应用举例
极限位置轮廓线
不可见轮廓线
尺寸界限
可见轮廓线
轴线对称中 心线
螺纹牙底线
尺寸线
视图和视图分限线
移出断面轮 廓线
剖面线 断裂边界线
重合断面轮 廓线
辅助用相邻部分的轮廓线
4.图线画法要求
1). 在同一张图样中，同类图线的宽度应一致。虚线、点画线及双点 画线的画、长画和间隔应各自大致相等。
3).作图方法
圆弧
先找出圆心，再找出相切点，然后作图。
连直
线与
圆弧
圆弧连两 直线
4.圆弧连接

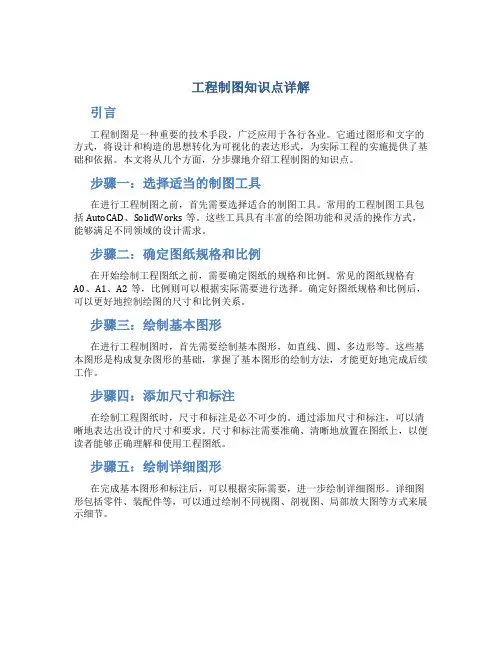

工程制图知识点详解
工程制图知识点详解引言工程制图是一种重要的技术手段，广泛应用于各行各业。
它通过图形和文字的方式，将设计和构造的思想转化为可视化的表达形式，为实际工程的实施提供了基础和依据。
本文将从几个方面，分步骤地介绍工程制图的知识点。
步骤一：选择适当的制图工具在进行工程制图之前，首先需要选择适合的制图工具。
常用的工程制图工具包括AutoCAD、SolidWorks等。
这些工具具有丰富的绘图功能和灵活的操作方式，能够满足不同领域的设计需求。
步骤二：确定图纸规格和比例在开始绘制工程图纸之前，需要确定图纸的规格和比例。
常见的图纸规格有A0、A1、A2等，比例则可以根据实际需要进行选择。
确定好图纸规格和比例后，可以更好地控制绘图的尺寸和比例关系。
步骤三：绘制基本图形在进行工程制图时，首先需要绘制基本图形，如直线、圆、多边形等。
这些基本图形是构成复杂图形的基础，掌握了基本图形的绘制方法，才能更好地完成后续工作。
步骤四：添加尺寸和标注在绘制工程图纸时，尺寸和标注是必不可少的。
通过添加尺寸和标注，可以清晰地表达出设计的尺寸和要求。
尺寸和标注需要准确、清晰地放置在图纸上，以便读者能够正确理解和使用工程图纸。
步骤五：绘制详细图形在完成基本图形和标注后，可以根据实际需要，进一步绘制详细图形。
详细图形包括零件、装配件等，可以通过绘制不同视图、剖视图、局部放大图等方式来展示细节。
步骤六：制作图纸布局完成所有的绘图工作后，需要进行图纸布局，将绘制好的图形有条理地排列在图纸上，使其美观大方。
图纸布局需要注意划分各个图区，合理安排标题、尺寸和标注的位置。
步骤七：检查和修正完成图纸布局后，需要进行检查和修正，确保图纸的准确性和完整性。
通过仔细检查每个细节，避免因为疏忽而导致错误。
结论工程制图是一项重要的技术工作，在实际工程设计和制造中起着重要的作用。
通过选择适当的工具、确定规格和比例、绘制基本图形、添加尺寸和标注、绘制详细图形、制作图纸布局以及检查和修正，可以高效地完成工程制图工作，为实际工程的实施提供有力的支持。
工程制图完整课件
平面或H面）
X
◆侧立投影面（简称侧
面或W面）
投影轴
OX轴 V面与H面的交线 OY轴 H面与W面的交线 OZ轴 V面与W面的交线
Z
o
W
H Y
三个投影面 互相垂直
空间点A在三个投影面上的投影
a 点A的正面投影 V a●
a 点A的水平投影
A
●
X
a 点A的侧面投影
a●
Z
● a
o
W
H
Y
空间点用大写字母 表示，点的投影用 小写字母表示。
• §2-1 投影的基本知识 • §2-2 点的投影 • §2-3 直线的投影 • §2-4 平面的投影 • §2-5 直线与平面及两平面的相对位置 • §2-6 换面法
一、直线的投影特性
⒈ 直线对一个投影面的投影特性 ⒉ 直线在三个投影面中的投影特性 二、点与直线的相对位置
三、直线与直线的相对位置 ⒈ 两直线平行 ⒉ 两直线相交 ⒊ 两直线交叉 ⒋ 两直线垂直相交（或垂直交叉）
§1-4 平面图形的绘图步骤
一、平面图形尺寸分析
1.尺寸基准--标注尺寸的起始点。
2.定形尺寸--确定各部分形状大小的尺寸。
3.定位尺寸--确定各部分相对位置的尺寸。
高度方向 尺寸基准
长度方向 尺寸基准
二、平面图形线段分析
1.已知线段—大小和位置都已知的线段。如知道圆的半径和圆
心的两个坐标。具有定形尺寸和两个方向的定位尺寸。
直角三角形法
TL
b
β
△Y
△Z
a △X
△Z γ
a
△Y
b
△X TL
△X
a
α
△Y
TL
工程制图名词解释
工程制图名词解释工程制图是工程设计中必不可少的一项技术性工作，它包括了平面图、剖面图、立面图以及其他附属性的绘制工作。
下面是一些常见的工程制图名词的解释：1. 平面图：是指将物体在一个平面上的形状、尺寸、位置等综合表示出来的图纸。
平面图通常用于表示建筑物的平面布局、道路的设计、机械设备的布置等。
2. 剖面图：是指按一定的剖面面向将物体剖开，然后沿着被剖开的面向绘制出来的图纸。
剖面图常用于表示建筑物的剖面形态、地质剖面、管线的剖面等。
3. 立面图：是指建筑物或物体在垂直于水平面的方向上的外观表现，包括了建筑物的外立面、设备的外观等。
立面图常用于表示建筑物的外貌、装饰图案、门窗布置等。
4. 图例：是指图纸上所用符号、标注及说明的统称，用于表达图纸上各种符号和标注的具体含义。
图例通常用于解释图纸上使用到的各种符号、线型、颜色等。
5. 比例尺：是指图纸上绘制的物体与实际物体之间的线性缩放比例，用于表示图纸上的尺寸与实际尺寸之间的关系。
比例尺通常用于解释图纸上尺寸的缩放比例，方便读者准确理解图纸的尺寸。
6. 尺寸标注：是指在图纸上标示出物体尺寸的文字或符号，用于表示物体的具体尺寸大小。
尺寸标注通常用于表示建筑物、机械设备等物体的尺寸大小，方便施工人员、工程师等进行测量和施工。
7. 符号：是指用于表示特定意义或代表特定对象的图形、文字、标记等。
符号通常用于图纸上的各种标记、标识、图形等，方便读者理解和解释图纸上的信息。
8. 曲线：是指图纸上绘制的折线、圆弧、曲线等曲线形状。
曲线通常用于图纸上的各种几何图形、轮廓线、切线等，方便读者理解物体的曲线形状和变化。
9. 标高：是指地面或建筑物在垂直方向上的高度标志，用于表示不同高度的位置信息。
标高通常用于建筑物、地形等的高程表达，方便读者理解物体高度的变化。
10. 口径：是指管道或管件的内径大小，用于表示水管、排水管等管道的直径。
口径通常用于表示管道的尺寸大小，方便施工人员选择合适的管道尺寸进行安装。
工程制图知识点
工程制图知识点工程制图是一门运用绘图方法和符号语言，将设计、工艺和技术信息以图形形式表达出来的技术手段。
通过工程制图，可以准确地传达设计意图，协调工程项目的各个专业，提高工程安全性和效率。
以下是一些常见的工程制图的知识点：一、图纸规格与折叠1. 图纸规格在工程制图中，一般会采用国际标准ISO或国家标准GB/T规定的图纸规格。
常见的图纸规格有A0、A1、A2、A3和A4等。
其中A0最大，A4最小。
在绘制图纸时，需要根据具体要求选择合适的图纸规格。
2. 图纸折叠为了方便携带和存储，大幅面图纸常常需要进行折叠。
一般采用Z字形或M字形折叠方式。
折叠时需要注意保持图纸的整洁，避免折痕和损坏。
二、常用绘图工具和辅助工具1. 绘图工具常用的绘图工具包括铅笔、直尺、三角板、曲线板、圆规、量角器、钢笔等。
绘图时需要根据具体需求选择合适的工具，并保持工具的清洁和良好状态。
2. 辅助工具辅助工具主要包括橡皮擦、修正液、剪刀、图钉、胶带等。
这些工具在绘图时起到辅助作用，同时也可以提高绘图的准确性和美观度。
三、投影方法与图形投影1. 投影方法在工程制图中，常用的投影方法有正投影和斜投影两种。
正投影是指物体在平行于投影面的方向上投影的方法，常用于平面图的绘制。
斜投影则是指物体从一个斜面上投影到平面上，常用于立体图的绘制。
2. 图形投影图形投影是指将三维物体投影到二维图纸上的过程。
根据投影方法的不同，图形投影可以分为平行投影和透视投影两种。
平行投影是指物体的投影线平行于投影面，透视投影则是指物体的投影线不平行于投影面。
绘图时需要根据实际情况选择合适的投影方法和图形投影。
四、常用的图形符号和标注1. 线型与标注在工程制图中，常用的线型有实线、虚线、点线等。
不同的线型用于表示不同的含义，例如实线表示实物，虚线表示隐藏线等。
此外，还需要标注尺寸和比例，以确保绘制的图纸具有准确的尺寸信息。
2. 图形符号不同行业和专业在工程制图中会使用各自特定的图形符号，例如电气符号、液压符号、管道符号等。
工程制图规范
工程制图规范工程制图是一种图形语言，是工程设计和施工的重要工具。
为了保证工程制图的准确性、规范性和一致性，制定了一系列的工程制图规范。
下面介绍一些常见的工程制图规范。
1. 坐标系和尺度：工程制图应建立坐标系和比例尺。
坐标系一般选择左下角为原点，右上方向取正方向。
比例尺可以根据实际情况选择适当的比例。
制图时应注明坐标系和比例尺。
2. 线型和线宽：工程制图中应使用统一的线型和线宽。
常用的线型有实线、虚线和点线。
线宽一般选择0.3mm至0.5mm，以便于清晰可见。
3. 字体和字号：工程制图中应使用统一的字体和字号。
常用字体有宋体、黑体和仿宋。
字号一般选择5号到7号字。
4. 标注和符号：工程制图中应采用统一的标注和符号。
标注应简洁明确，符号应规范统一。
常用符号有尺寸符号、断面符号和注释符号等。
5. 图形和图形比例：工程制图中的图形应准确比例。
常见的图形有直线、曲线、圆和多边形等。
制图时应注意图形的准确性和美观性。
6. 图框和标题：工程制图应设置统一的图框和标题。
图框一般包括工程名称、图号、比例尺、制图日期等信息。
标题应简明扼要，能清楚地表达图的内容和目的。
7. 图例和注解：工程制图中应包含图例和注解。
图例是对制图内容的解释和说明，注解是对图中某些特殊信息的解释和说明。
图例和注解应简明扼要、准确无误。
8. 投影方法：工程制图应采用适当的投影方法。
常用的投影方法有等轴测投影、轴测投影和正交投影等。
投影方法应根据图的需要和实际情况选择。
总之，工程制图规范是保证工程制图准确性、规范性和一致性的重要保障。
制图人员应牢记制图规范，严格按照规范进行制图，以确保工程设计和施工的顺利进行。
工程制图中必考知识点总结
工程制图中必考知识点总结下面是工程制图中必考的知识点总结：一、图纸种类和规格1. 工程制图的种类工程制图的种类有很多，常见的有建筑制图、机械制图、电气制图、水暖制图等。
每种制图都有其特定的符号和规范。
2. 图纸规格标准的图纸规格有A0、A1、A2、A3、A4等，不同的规格适用于不同的制图需求。
在制图过程中，选择合适的图纸规格是十分重要的。
二、图形投影1. 投影概念投影是把一个物体的形状和大小影射到一个平面上，包括平行投影和透视投影两种方式。
2. 投影方法工程制图中常用的投影方法有正投影和轴测投影，正投影分为一、二和三等角投影。
三、图线和线型1. 图线的种类基本图线包括实线、虚线、点划线、粗细线等，在工程制图中，不同的图线代表不同的意义。
2. 线型符号根据不同的设计要求，绘图中需要使用不同的线型符号，包括连续粗线、破折线、菲涅耳线等。
四、尺度和比例1. 尺度的概念尺度是指图纸上所绘物体的比例与实物的比例之间的关系，通常用分数或比值表示，如1:50、1/100等。
2. 标准尺度在工程制图中，常用的标准比例尺包括1:1、1:2、1:5、1:10、1:20、1:50等，选择合适的尺度可以使图纸更加清晰易读。
五、图形的尺寸标注和公差1. 尺寸标注原则尺寸标注是为了表示物体的尺寸和形状，标注的尺寸要符合规范，要简洁明了且准确无误。
2. 尺寸公差在工程制图中，尺寸公差是指允许的尺寸变化范围，在标注尺寸时需要考虑尺寸公差的影响。
六、符号和标志1. 机械制图符号在机械制图中，常用的符号包括直线、圆弧、螺纹、孔等，掌握这些符号的意义和用法是必不可少的。
2. 电气制图符号电气制图中的符号包括线路、元件、连接等，了解这些符号的含义对于正确理解电气系统非常重要。
七、图形的测绘和绘制1. 绘图工具工程制图的绘制工具包括尺子、曲线板、圆规、分度尺等，掌握这些绘图工具的使用方法是基本功。
2. 绘图技巧为了提高绘图效率和质量，需要掌握一些绘图技巧，如画线顺序、线条的粗细控制、标注的位置和方式等。
工程制图主要知识点总结
工程制图主要知识点总结一、工程制图的概念和分类1. 概念：工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来，以便于相关人员进行理解、传达和实施的一种技术手段。
2. 分类：工程制图可分为机械制图、土建制图、电气制图等多种类型，根据不同的制图目的和对象，可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。
二、工程制图的基本知识1. 理论基础：工程制图的理论基础主要包括几何学、投影学、工程图学等。
其中，几何学是制图的基础，投影学是制图的核心，工程图学是制图的应用。
2. 制图工具：工程制图需要使用一系列工具，如绘图仪器（如直尺、圆规、量角器等）、书写工具（如铅笔、钢笔、三角板等）、作图辅助工具（如细线带、图钉、粘胶带等）等。
3. 制图规范：工程制图需要遵循相关的规范和标准，如国家标准、行业标准、企业标准等，以保证图纸的规范化、标准化和统一化。
4. 制图技术：包括手绘制图、CAD制图、CAM制图等多种技术手段，其中CAD制图是目前应用最广泛的一种。
三、工程制图的主要内容1. 制图对象：工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。
2. 制图要素：工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。
3. 制图内容：工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等，还包括相关的投影、尺寸、公差、视图比例等内容。
四、工程制图的应用领域和重要意义1. 应用领域：工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。
2. 重要意义：工程制图是设计、制造和施工的重要环节，它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具，对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。
五、发展趋势和应用前景1. 技术发展：随着CAD、CAM、CAE等数字化技术的发展和普及，工程制图的方式和手段正在发生深刻变革，数字化制图、三维制图等技术正逐渐成为主流。
《工程制图》课程标准
《工程制图》课程标准一、课程适用对象课程适用于高职大专机电一体化技术专业学生。
二、课程基本信息课程名称：工程制图课程代码：1310121学分：8学时：160授课时间：第1、2学期授课对象：高职大专机电一体化技术专业一年级学生课程类型：专业基础课程先修课程:《工程应用数学》后续课程:《机械制造与技术测量》、《机械设计基础》、《工业机器人编程与操作》、《液压、气动控制系统组装、调试与维护》、《数字化建模与制造》、《智能制造系统》、《PLC 控制系统的组装与调试》、《智能制造生产线运营与维护》、《智能设备故障诊断与维修》、《毕业设计》等。
课程导学图：三、课程目标《工程制图》课程坚持以学生为中心、以德技并修为本位，认真落实立德树人的根本任务为出发点。
本课程以任务驱动、通过6个项目共20个任务的学习，让学生掌握绘制和阅读机械图样的基本知识、方法和基本技能，形成较强的空间想象和思维能力，从而能熟练阅读较复杂的机械图样，并能应用工程制图国家标准及相关技术标准正确绘制机械图样，同时，掌握AutoCAD基本指令和操作，顺利完成二维零件图、装配图绘制；为学生后续学习机械制造与技术测量、机械设计基础等专业课程服务，为智能设备的运营与维护、故障诊断与维修等技能训练奠定基础。
另外，机械制图有严格的国家标准，在该课程的学习过程中，学生能逐渐养成严谨和一丝不苟的工程意识和专业精神，为形成工程技术人员所必须具备的综合职业素养和职业能力打下坚实的基础。
具体包括以下目标:知识目标：（1）了解国家标准《技术制图》、《工程制图》的基本规定和有关知识；（2）熟悉中等复杂程度的机械结构及其零部件特点；（3）掌握几何作图的基本知识；（4）掌握点、直线、平面、基本体投影及轴测投影的基本知识；（5）掌握组合体的形体分析、三视图的画法、尺寸标注及看图的知识；（6）掌握视图、剖视图、剖面图、局部放大图、简化画法等知识；（7）掌握螺纹、螺纹连接、键及其连接、销及其连接、齿轮及齿轮啮合、弹簧和滚动轴承的基本知识及其画法；（8）掌握零件图的视图选择、尺寸标注、零件常见工艺结构、技术要求的注写与识读零件图的基本知识；（9）掌握装配图的视图表达方法、尺寸标注和技术要求、零件编号及明细表、装配工艺结构和读装配图的基本知识；（10）掌握机械的零、部件测绘的方法；（11）了解计算机绘图的基本知识；（12）掌握AutoCAD软件的基本操作方法；（13）掌握AutoCAD图形、文字、表格、图块和尺寸的绘制方法；（14）掌握AutoCAD零件图和装配图的绘制方法；（15）掌握样板文件创建和图形输出的方法。
工程制图简单介绍
工程制图简单介绍工程制图是工程设计中不可或缺的一环，它通过平面图、剖面图、立面图等形式，将设计师的想法和构思转化为可供施工参考和实施的可视化图纸。
本文将从工程制图的基本概念、分类和常用符号等方面进行简单介绍。
一、基本概念工程制图是工程设计中的一项重要任务，它是将设计师的构思和意图转化为图纸的过程。
通过制图，设计师可以将抽象的设计思想具象化，方便施工人员按图纸进行施工，并确保工程的质量和安全。
二、分类根据不同的要求，工程制图可以分为平面图、剖面图和立面图等不同类型。
1.平面图平面图是将建筑或工程物体的上视图或平面图案表达出来的图纸。
平面图一般包括地形图、平面布置图、电气布置图、机械布置图等。
地形图是描述地面高程和地物位置的图纸，平面布置图是描述建筑物内的布置和分区的图纸，电气布置图是描述电力系统的分布和布线的图纸，机械布置图是描述机械设备的安装和布置的图纸。
2.剖面图剖面图是将建筑或工程物体的横切面图案表达出来的图纸。
剖面图一般有立面剖面图和平面剖面图。
立面剖面图是将建筑物或工程物体的侧视图进行剖面展示，以展示结构、设备或管线等细节。
平面剖面图是将建筑物或工程物体的水平切面图案表达出来的，以展示分区、包围结构和设备等细节。
3.立面图立面图是将建筑或工程物体的正立面图案表达出来的图纸。
立面图一般用于展示建筑物或工程物体的立面轮廓、窗户、门、墙面材料和装饰等。
三、常用符号工程制图中使用了许多符号和标记来表达设计师的构思和意图。
下面是一些常用的符号和标记：1.地形符号：用于表示地形地貌、土质条件、植被等信息。
2.结构符号：用于表示建筑物或工程物体的结构类型、构件形状和尺寸等信息。
3.管道符号：用于表示管道系统的布局、位置、材质和连接方式等信息。
4.电气符号：用于表示电线、电缆、开关和插座等电气元件的连接方式和位置等信息。
5.机械符号：用于表示机械设备的位置、尺寸和连接方式等信息。
四、制图流程在进行工程制图时，一般需要经过以下几个步骤：1.收集设计资料：包括设计需求、施工规范和技术要求等。
工程制图标准
工程制图标准工程制图是工程设计中非常重要的一环，它是设计师将设计方案通过图纸的形式呈现出来，以便于工程施工和监理人员的理解和实施。
而工程制图的标准化则是确保图纸的准确性、规范性和统一性，从而提高工程设计的质量和效率。
本文将介绍工程制图标准的相关内容，希望能为广大工程设计人员提供一些帮助。
首先，工程制图标准主要包括图幅、图样、符号、线条、文字、尺寸标注、注释等内容。
图幅是指图纸的大小和比例，通常采用国家标准规定的尺寸，如A0、A1、A2等。
图样是指图纸上所绘制的各种图形和图像，它应该清晰、准确、完整地表达设计意图。
符号是表示各种构件、设备、材料等的特定图形，它们应该符合国家标准或行业规范的要求。
线条是连接各个图形和图像的线条，它们应该粗细适中、清晰流畅、符合绘图规范。
文字是对图纸内容的说明和标注，它们应该简洁明了、字体工整、与图样配合得当。
尺寸标注是对图纸上各种构件和设备尺寸的标注，它们应该准确清晰、符合设计要求。
注释是对图纸内容的补充说明和说明，它们应该简洁明了、与图样配合得当。
其次，工程制图标准的制定和执行是非常重要的。
制定工程制图标准应该参照国家标准和行业规范，结合工程设计的实际情况，制定适合自身企业的制图标准。
执行工程制图标准应该由专门的制图人员进行，并且要进行严格的质量控制和监督检查，确保图纸的准确性和规范性。
同时，还应该不断总结和完善工程制图标准，以适应工程设计的不断发展和变化。
最后，工程制图标准的重要性不言而喻。
它可以规范工程设计人员的行为，提高图纸的准确性和规范性，减少因图纸错误而引发的工程质量问题。
它还可以提高工程设计的效率，减少不必要的沟通和修改，节约时间和成本。
因此，工程设计人员应该重视工程制图标准的学习和执行，不断提高自身的制图水平和质量意识。
综上所述，工程制图标准是工程设计中不可或缺的一部分，它的准确性、规范性和统一性直接关系到工程设计的质量和效率。
因此，我们应该认真学习和执行工程制图标准，不断提高自身的制图水平和质量意识，为工程设计的顺利进行和工程质量的提高做出贡献。
工程制图制图教案
工程制图制图教案第一章：工程制图概述1.1 工程制图的概念解释工程制图的定义和重要性强调工程制图在工程领域中的应用1.2 制图的基本要求介绍制图的标准和规范讲解图纸的规格、比例和栏的填写方法1.3 制图工具和材料介绍常用的制图工具和材料，如直尺、画图板、橡皮擦等演示如何正确使用这些工具和材料第二章：制图的基本技能2.1 线条和图形的绘制讲解不同类型的线条和图形的绘制方法练习绘制直线、曲线、圆等基本图形2.2 比例和尺度解释比例和尺度的概念练习根据实际尺寸和比例绘制图形2.3 标注和符号介绍常用的标注和符号，如尺寸标注、箭头、文字等练习正确使用标注和符号进行图形的标注第三章：投影学基础3.1 投影概念解释投影的定义和分类强调正投影和斜投影的特点和应用3.2 基本投影规律讲解投影的基本规律，如平行投影、中心投影等练习根据不同的投影规律绘制图形3.3 投影变换介绍投影变换的概念和方法练习应用投影变换对图形进行变换和绘制第四章：平面几何图形的绘制4.1 三角形讲解三角形的分类和性质练习绘制不同类型的三角形4.2 四边形讲解四边形的分类和性质练习绘制不同类型的四边形4.3 圆和其他曲线讲解圆和其他曲线的性质和绘制方法练习绘制圆形和其他曲线图形第五章：工程图样的编制5.1 工程图样的概念解释工程图样的定义和重要性强调工程图样在工程领域中的应用5.2 工程图样的组成讲解工程图样的组成部分，如图纸、栏、比例尺等练习编制简单的工程图样5.3 工程图样的标注介绍工程图样中常用的标注方法和要求练习正确标注工程图样中的尺寸、符号和文字第六章：立体几何图形的绘制6.1 立体图形的概念解释立体图形的定义和重要性强调立体图形在工程制图中的应用6.2 柱体和椎体的绘制讲解柱体和椎体的性质和绘制方法练习绘制不同类型的柱体和椎体6.3 球体和环面的绘制讲解球体和环面的性质和绘制方法练习绘制球体和环面图形第七章：机械零件图的绘制7.1 零件图的概念解释零件图的定义和重要性强调零件图在机械设计中的应用7.2 零件图的组成讲解零件图的组成部分，如图纸、栏、视图、尺寸等练习绘制简单的零件图7.3 零件图的标注介绍零件图中常用的标注方法和要求练习正确标注零件图中的尺寸、符号和文字第八章：装配图的绘制8.1 装配图的概念解释装配图的定义和重要性强调装配图在机械设计中的应用8.2 装配图的组成讲解装配图的组成部分，如图纸、栏、组件、尺寸等练习绘制简单的装配图8.3 装配图的标注介绍装配图中常用的标注方法和要求练习正确标注装配图中的尺寸、符号和文字第九章：建筑图样的编制9.1 建筑图样的概念解释建筑图样的定义和重要性强调建筑图样在建筑领域中的应用9.2 建筑图样的组成讲解建筑图样的组成部分，如图纸、栏、平面图、立面图等练习编制简单的建筑图样9.3 建筑图样的标注介绍建筑图样中常用的标注方法和要求练习正确标注建筑图样中的尺寸、符号和文字第十章：计算机辅助工程制图10.1 计算机辅助工程制图的概念解释计算机辅助工程制图的定义和重要性强调计算机辅助工程制图在现代工程制图中的应用10.2 常用的计算机辅助工程制图软件介绍常用的计算机辅助工程制图软件，如AutoCAD、SolidWorks等演示如何使用这些软件进行工程制图10.3 计算机辅助工程制图的实践操作练习使用计算机辅助工程制图软件进行实际图样的绘制强调在实践中掌握软件的操作技巧和制图规范重点和难点解析重点环节一：制图的基本要求制图标准：国家制图标准和行业制图标准是绘制图样的基础，学生需要熟悉并掌握。
工程制图考试题及答案
工程制图考试题及答案第一题：绘图基础知识1. 工程制图的定义是什么？答案：工程制图是一种利用图形和标记来表达和传达工程设计意图的技术。
2. 请列举三种常用的工程制图符号及其含义。
答案：（1）直线：表示实体的轮廓线或直线段。
（2）圆：表示实体的柱面面或孔洞。
（3）箭头：表示方向。
第二题：投影法1. 请简述什么是投影法？答案：投影法是一种通过将三维物体上的点投影到二维平面上，来表达物体形状、尺寸和位置关系的方法。
2. 投影法中常用的投影有哪两种？答案：（1）正交投影：通过平行于坐标轴的视线投影来表达物体形状和尺寸关系。
（2）透视投影：通过需要观察点与物体的相对位置关系，以透视形式表达物体形状和尺寸关系。
第三题：视图的选择与创建1. 当制图尺寸较大时，为了节省纸张，常常使用什么样的视图展示方式？答案：常常使用缩比视图展示方式，将大尺寸物体按比例减小展示。
2. 创建视图时，需要满足哪些要求？答案：（1）视图要清晰、准确地表达物体形状、尺寸和位置关系。
（2）视图要用直线、圆弧和曲线等几何图形精确勾画，标注要规范、准确。
第四题：尺寸标注与公差1. 请简述什么是尺寸标注？答案：尺寸标注是将视图中各个尺寸用标准的符号和文字标注出来，以便于读图者进行尺寸测量和判读。
2. 公差是什么？为什么需要使用公差？答案：公差是指一组尺寸之间允许的差距范围。
使用公差是为了保证产品在制造和装配过程中的可控范围内，达到所需功能和性能要求。
第五题：工程制图的规范1. 在绘制工程制图时，有哪些常用的规范需要遵循？答案：（1）图纸尺寸规范：按照标准尺寸选择合适的图纸，保证绘图的清晰度和可读性。
（2）线条规范：采用标准的线条种类和线宽，区分不同的实体和辅助图形。
（3）标注规范：采用规定的标注文字和符号，确保标注的准确性和一致性。
2. 工程制图的规范遵循的目的是什么？答案：工程制图的规范遵循的目的是为了确保工程图纸能够准确、清晰地表达设计意图，方便读图者理解和使用。
工程制图中的名词解释
工程制图中的名词解释工程制图是指利用图形符号将工程设计的内容通过二维或三维图像表示的过程。
在工程制图中，涉及到了许多特定的名词和术语，以便工程师们能够准确地理解和交流设计意图。
本文将围绕着工程制图中的一些常见名词进行解释，以帮助读者更好地理解工程制图的内涵与应用。
1. 平面图：平面图是将地面或草图投影到一个垂直平面并进行绘制的图形。
它包括了各种视图，如主视图、剖视图和细节视图等。
平面图通常用于展示工程设计的外观、结构和尺寸等方面的信息。
2. 立体图：立体图是通过将三维物体绘制在平面上来展示其形状和结构的图形。
立体图可以提供更直观的信息，使人们能够更好地理解和感受设计的空间感。
3. 剖视图：剖视图是将三维物体沿某个平面剖开后所展示的图像。
通过剖视图，工程师能够清楚地观察到物体的内部结构，以便更好地分析和设计。
4. 方向尺寸：方向尺寸指示了物体上不同特征间的相对位置关系。
它提供了物体尺寸的基准和参考，从而使工程师们能够准确地确定物体的大小和形状。
5. 标注：标注是在工程图纸上为了表达设计意图而使用的文字和箭头等符号。
通过标注，工程师能够对图纸上的图形和尺寸等进行解释和说明，以确保制图的准确性和可读性。
6. 比例尺：比例尺是表示图纸上实际尺寸和绘图尺寸之间比例关系的尺度。
比例尺通常以分数形式表示，例如1:100表示实际尺寸是绘图尺寸的100倍。
通过比例尺，工程师能够在不同的图纸上准确地表达和测量尺寸。
7. 注释：注释是在工程图纸上添加额外信息的过程，如文字、表格和说明等。
注释可以提供更详细的解释和指导，帮助人们更好地理解和实施设计。
8. 图例：图例是对于工程图纸中使用到的符号、线型和颜色等进行解释和说明的表格或说明。
通过图例，读者可以准确地理解图纸中所使用的符号和标记的含义。
9. 曲线：曲线是用于表示各种非直线形状的图形。
常见的曲线包括弧线、圆弧、椭圆和双曲线等。
曲线在工程制图中经常用于表示路径、轮廓和流线等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.2截交线的画法__4组合体_机械制图基础
作者yueyue浏览4050发布时间11/03/29平面与立体表面的交线称为截交线，该平面称为截平面。
截交线是截平面与立体表面的共有线，一般是封闭的平面图形。
4.2.1 带截口的平面立体的画法带截口（包括开槽、穿孔）的平面立体的三视图，可采用立体表面求点、求线的方法画出。
作图时首先按完整图形画出各个视图，然后加上截口或孔的特征投影，再利用面上取点、取线的方法求出截口（孔、槽）的其余投影。
(a) (b)
例1：完成被截割后的五棱柱的水平投影和侧面投影。
分析：截平面斜截五棱柱，截交线为五边形。
截平面是正垂面，因此，截交线的水平投影和侧面投影互为类似形。
作图的关键是求出上半部三根棱线与截平面的交点及五棱柱左端面与截平面的交线。
作图步骤：
1. 在主视图中标出截口上各交点的投影；
2. 求出各交点的侧面投影和水平投影；
3. 依次连线，五棱柱截去左上角，因此，交线的侧面投影和水平投影均可见；
4. 检查后描深，注意各棱线描至相应的交点。
例2：完成被截割后的三棱锥的水平投影和侧面投影。
分析：
三棱锥上部被相交两平面（正垂面和水平面）截去，水平面与侧棱面SAB、SAC 分别交于ⅠⅡ、ⅠⅢ（ⅠⅡ∥AB、ⅠⅢ∥AC），正垂面与棱线SB、SC分别交于Ⅳ、Ⅴ。
两平面相交，交线为正垂线ⅡⅢ，因此，截交线为两相交的三角形和四边形平面。
作图步骤：
1. 在主视图中标出截口各点的投影。
2. 利用平行线的投影特性求交线ⅠⅡ、ⅠⅢ的水平投影和侧面投影。
3. 求出棱线与正垂面的交点Ⅳ、Ⅴ的侧面投影和水平投影。
4. 把同一面上的点依次连接。
5. 检查后描深，注意棱线要描至交点
4.2.2 平面与曲面体的交线一、圆柱的截交线
圆柱表面截交线的形状，由截平面与圆柱轴线的相对位置决定,见下表。
例3：圆柱被一正垂面斜切，已知其正面投影和水平投影，求出侧面投影。
分析：正垂面斜切圆柱，截交线为椭圆，其正面投影积聚为一直线段，水平投影与圆柱面的积聚投影重合，侧面投影仍为椭圆。
作图步骤：
1．作出完整圆柱的侧面投影。
2．求特殊点。
正面投影转向轮廓线上的点Ⅰ、Ⅱ分别是最低最高点，1"2"是截交线椭圆侧面投影的短轴；点Ⅲ、Ⅳ是侧面投影转向轮廓线上的点，同时也是截交线椭圆侧面投影的长轴。
3. 求一般点。
在截交线具有积聚性的正面投影上取适当的一般点5'、6'、7'、8'，再利用表面取点法求出其水平投影和侧面投影。
4. 将求得的截交线上的点依次连成光滑曲线，并将轮廓线描深至点3"、4"。
例4：完成圆柱开槽后的水平投影和侧面投影。
分析：这是多个平面切割圆柱体的例子。
左右两个对称的侧平面与圆柱轴线平行，交线为两平行素线，侧面投影重影在一起；水平截平面与圆柱轴线垂直，交线圆弧的水平投影反映实形。
作图步骤：
&nbs
作者yueyue浏览4051发布时间11/03/29
p; 1．先求出截口的水平投影。
注意水平截面与圆柱的交线为圆弧而不是直线段。
2．由方槽的正面投影和水平投影求出交线的侧面投影。
3．连线。
水平截面的侧面投影不可见部分画虚线，其余部分画粗实线，轮廓线被切去的部分不能画出。
二、圆锥的截交线
和圆柱的截交线一样，圆锥截交线的形状也因截平面和圆锥轴线的相对位置不同而
不同，表中列出圆锥截交线的五种类型。
例5：求圆锥被正垂面截切后的水平投影和侧面投影。
分析：正垂面斜切圆锥，截面与所有素线都相交，交线是椭圆，其正面投影具有积聚性，水平投影和侧面投影仍为椭圆。
图步骤：
1．求特殊点。
正面投影转向轮廓线上的Ⅰ、Ⅱ两点是截交线椭圆长轴上的点，也是最高最低点；Ⅲ、Ⅳ两点是圆锥水平投影转向轮廓线上的点，它们可直接求得；Ⅴ、Ⅵ两点是截交线椭圆短轴上的两端点，同时也是最前最后点，可用纬圆法求得。
2．求一般点。
在截交线正面投影的适当位置取一般点7'8'，用纬圆法求出其水平投影和侧面投影。
3．连线。
依次光滑连接各点，即得截交线椭圆的水平投影和侧面投影。
水平投影转向轮廓线要画至点3、4。
例6：完成带截口的圆锥的水平投影和侧面投影。
分析：从正面投影可知，圆锥被两相交平面切割。
水平截面与圆锥轴线垂直，交线为圆；正垂面的截面过锥顶，截交线为相交两素线。
作图步骤：
1．求出水平截面与圆锥的截交线圆弧的水平投影和侧面投影，其右端点Ⅰ、Ⅱ为两相交截平面的结合点。
2．完成正垂面的截面与圆锥表面的交线SⅠ、SⅡ的水平投影和侧面投影。
3．两截面相交，交线ⅠⅡ的水平投影不可见，要画成虚线；侧面投影中圆锥转向轮廓线被截去的部分不能描深。
三、圆球的截交线
无论截平面与球的相对位置如何，截平面与球的交线均为圆。
当截面与某一投影面平行时，截交线在该投影面上的投影反映实形，如图(a)。
若截面倾斜于某一投影面，则截交线在该投影面上的投影为椭圆，见图(b) 。
例7：完成半圆球开槽后的正面投影和水平投影。
分析：截平面P、Q前后对称且平行于正立投影面，因此，截交线的正面投影重影为一圆弧；截平面S为水平面，截交线圆弧的水平投影反映实形。
作图步骤：
1．以截平面P与侧面投影轮廓线的交点至轴线的距离R1为半径，画出交线的正面投影，同时求出截平面P、Q的水平投影。
2．同理，求出截平面S与球面交线圆弧的水平投影。
3．检查后描深。
截面S正面投影不可见画成虚线，正面投影转向轮廓线被截去部分不能画出。
四、组合体的截交线
求组合体的截交线，必须首先分析组合体是由哪些基本形体组成的，再分析截平面的数量及与各形体的相对位置，确定截交线形状，然
作者yueyue浏览4053发布时间11/03/29
后逐段画出。
例8：已知物体的正面投影和水平投影，求出侧面投影。
分析：从正面投影和水平投影可知，该组合体是圆柱穿孔后上方开槽，下方切去左右两部分而形成。
两侧平面截面左右对称且与圆柱轴线平行，截交线是平行两素线，两水平面的截面与轴线垂直，截交线是圆。
图步骤：
1．求出截平面P与外圆柱面的交线。
2．求出截平面P与内圆柱面的交线。
表面Q与圆柱面的交线与截面P的交线重合，不必另外作图。
3．由截平面M、N的正面投影和水平投影求出其侧面投影。
4．检查后加深。
注意水平截平面M、N的侧面投影要按其宽度y1、y2画出，不可见部分画成虚线；侧面投影轮廓线被截去的部分不能描深。
例9：画出顶尖的三面投影图。
分析：顶尖是由叠加的同轴圆锥与圆柱经切割而成。
截平面P与轴线平行，与圆锥的交线为双曲线，与圆柱的交线是两平行素线；截平面Q斜切圆柱，交线是椭圆；截平面P、Q相交，交线是正垂线。
作图步骤：
1．画出未经切割的顶尖的三面投影。
2．在正面投影中画出截面P、Q的积聚性投影。
3．求出水平截平面切得的截交线的投影。
先画出积聚为直线段的侧面投影，再分段求出其水平投影。
4．求出正垂面的截平面与圆柱的交线。
5．画出两截平面的交线。
6．检查后描深。
同轴的圆柱、圆锥有一交线圆，其水平投影不可见部分画成虚线。
