市政工程计量与计价教案
市政工程计量与计价教案7
（5）缩缝（锯缝、嵌缝）
（嵌缝）工程量=缝的断面积=缝深×缝长 锯缝工程量=缝长
【例题】试计算图4.13所示砼路面工程伸缝、缩缝工程量，并确定套用的定额子目。已 知胀缝每150m设一道，填缝料（沥青玛蹄脂）深4cm；缩缝填缝料（沥青玛蹄脂 ）深5cm、宽5mm。 【解】（1）伸缝---纵缝：无嵌缝 胀缝：上部填缝料、下部嵌油浸木屑板（1条） （ 填缝料（沥青玛蹄脂）工程量=0.04×18=0.72 m2 油浸木屑板工程量=(0.24-0.04) ×18=3.60 m2
缝深=路面厚度 缝深<路面厚度
伸缝
锯缝机锯缝、嵌缝料10 cm长 范围 涂 沥 青5
①
④
②
③
纵缝 结构 图
拉 杆 φ 16螺 纹 钢 L=73cm
胀缝 填缝料 长 10 cm 的 聚氯 乙 烯 套 管 留 3 cm 空 隙 填 以纱 头 等
2
4.5
4.5
4.5
4.5
传 力 杆 φ28圆 钢 油浸 L=45cm 木屑板
38>20cm，分二层铺筑：20+18cm 套用定额子目： [2-50]+（[2-50]-[2-51] ×2） 基价=2774+（2774-2×133 ）= 5282元/100m2
多合土基层配合比与定额不同时，有关的材料消耗可以调整，人工和 可调整石灰、粉煤灰、碎石、土的消耗量 机械不调整 计算公式如下： Ci=Cd·Li/Ld Ci---按设计配合比调整后的材料用量 Cd---定额配合比中的材料用量 Li---设计配合比中该材料的百分率 Ld---定额配合比中该材料的百分率
定额中---每100m2需石灰、粉煤灰、碎石的用量分别为：3.960t、9.820t、 25.718t 该基层----按设计配合比调整后每100m2需石灰、粉煤灰、碎石的用量如下： 生石灰=3.960×(8%)/(10%)=3.168t 粉煤灰=9.820×(18%)/(20%)=8.838t 碎石=25.718×(74%)/(70%)=27.188t
市政工程计量与计价教案(IV)

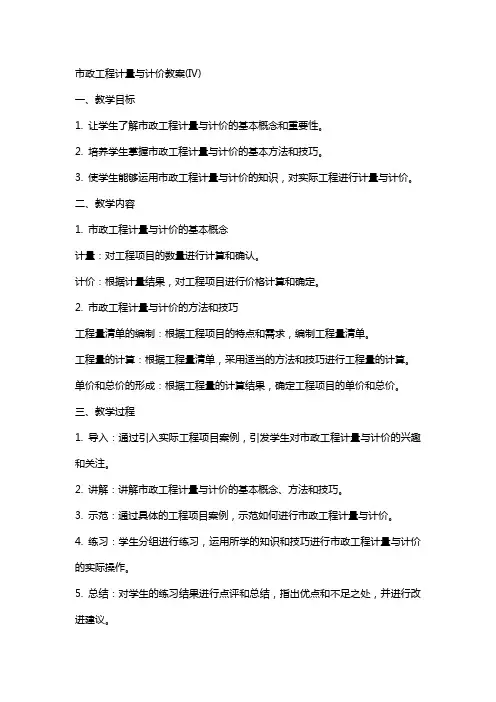

市政工程计量与计价教案(IV)一、教学目标1. 让学生了解市政工程计量与计价的基本概念和重要性。
2. 培养学生掌握市政工程计量与计价的基本方法和技巧。
3. 使学生能够运用市政工程计量与计价的知识，对实际工程进行计量与计价。
二、教学内容1. 市政工程计量与计价的基本概念计量：对工程项目的数量进行计算和确认。
计价：根据计量结果，对工程项目进行价格计算和确定。
2. 市政工程计量与计价的方法和技巧工程量清单的编制：根据工程项目的特点和需求，编制工程量清单。
工程量的计算：根据工程量清单，采用适当的方法和技巧进行工程量的计算。
单价和总价的形成：根据工程量的计算结果，确定工程项目的单价和总价。
三、教学过程1. 导入：通过引入实际工程项目案例，引发学生对市政工程计量与计价的兴趣和关注。
2. 讲解：讲解市政工程计量与计价的基本概念、方法和技巧。
3. 示范：通过具体的工程项目案例，示范如何进行市政工程计量与计价。
4. 练习：学生分组进行练习，运用所学的知识和技巧进行市政工程计量与计价的实际操作。
5. 总结：对学生的练习结果进行点评和总结，指出优点和不足之处，并进行改进建议。
四、教学评估1. 课堂参与度：观察学生在课堂上的积极参与程度和提问情况，评估学生对市政工程计量与计价的理解和掌握程度。
2. 练习成果：评估学生在练习中的表现和计算结果的准确性，检验学生对市政工程计量与计价的实际操作能力。
3. 小组讨论：观察学生在小组讨论中的表现和合作情况，评估学生对市政工程计量与计价的交流和合作能力。
五、教学资源1. 教材：提供相关的市政工程计量与计价教材，供学生学习和参考。
2. 案例资料：提供具体的工程项目案例资料，供学生进行练习和示范。
3. 计算工具：提供适当的计算工具和软件，帮助学生进行市政工程计量与计价的计算和操作。
六、教学方法1. 讲授法：通过讲解市政工程计量与计价的基本概念、方法和技巧，让学生掌握相关知识。
2. 案例分析法：通过分析具体工程项目案例，让学生了解市政工程计量与计价的实际操作过程。
最新市政工程计量与计价(一)教学文案
第一章 市政工程造价原理
三、工程造价计算 程造价计算包括计算直接费、间接费、
利润和税金
先插入01市政费用定额P6《市政工程费用计算程序》 P7《市政工程定额费率明细、综合费率（取费基数定额直接 费）》 P12《市政工程类别划分表》（续表3） 根据上述表格和取费条件，计算路面的工程造价 （插入同心路教学例题1——市政工程费用表）
第一章 市政工程造价原理
3、施工图预算编制程序 （插入图1-1 P8）
要做好一份施工图预算，必须做好 一份施工组织设计
第一章 市政工程造价原理
四、工程量清单报价编制程序 1、编制依据（具体内容P7） 1）工程量清单 2）建设工程工程量清单计价规范 3）施工图 4）消耗量定额 5）工料机单价 6）税率及各项费率
第一章 市政工程造价原理
二、市政工程建筑产品的特点 （所有建筑工程的共性） 1、单件性 2、固定性 3、流动性 4、艰苦性
第一章 市政工程造价原理
2 建设程序的概念和建设项目划分
一、工程建设程序的概念 ——建筑安装工程从决策、设计、施工到 竣工验收全过程必须遵守的有规律的先后 顺序。 插入项目全过程管理步骤
市政工程计量与计价(一)
第一章 市政工程造价原理
1 市政工程建筑产品的内容与特点 2 建设程序的概念和建设项目划分 3 工程造价基本原理 4 施工图预算编制简例 53 工程量清单报价编制简例
第一章 市政工程造价原理
1 市政工程建筑产品的内容与特点
一、市政工程建筑产品的内容 1、提问：市政工程主要有哪些？ 市政工程：道路、桥涵护岸、隧道、地铁、 给水、排水、燃气、供热等市政管网工程 的土建、管道、设备安装工程
第一章 市政工程造价原理
2、施工图预算编制内容（P7） 1）列出分项工程项目，简称列项； 2）计算工程量； 3）套用预算定额及定额基价换算； 4）工料分析及汇总； 5）计算直接费；
市政工程计量与计价教案13
（ 常 规 ） 开 槽 施 工 的 排 水 管 道 （ 非 定 型 ） 工 作 内 容
1、沟槽开挖 9、沟槽回填 10、土方外运 11、井点降水、湿土排水、沟槽支撑 2、管道垫层（素砼）：模板、砼浇筑 3、管道平基（钢筋砼）：模板、钢筋、砼浇筑 4、管道铺设 5、管道接口 6、管座（钢筋砼）：模板、钢筋、砼浇筑 7、检查井（砖砌）：垫层、底板、井身、盖板、抹灰、井盖 8、管道闭水
根据接口做法套用
根据管径套用
（四）管道闭水
1、工程量计算 管道闭水工程量=实际闭水长度 不扣除各种井所占长度 2、定额套用 根据管径套用
污水管道必须做闭水试验 雨污水合流管道必须做闭水 雨水管道根据设计要求确定 是否做闭水试验
复 习
二、第二章
定型井
----专指按国标《给水排水标准图集（1996）》S2的检查井。 1、工程量计算 定型井工程量=定型井数量 2、定额套用 井深=井盖顶标高－井底基础顶标高 按定型井不同类型套用 按井身尺寸（规格）、管径、井深套用
【例题】计算P241页图8.6，Y149、Y150、Y151检查井井室盖板预制、安 装的工程量并确定套用的定额子目。 【解】由图8.14可知每块井顶板砼体积=0.197m3
井室盖板预制的工程量=0.197×3=0.59m3
套用定额子目：[6-697]
井室盖板安装的工程量=0.197×3=0.59m3
6、铸铁井盖、座的安装
工程量=铸铁井盖、座的套数 套用定额：铸铁井盖、座的安装[6-626]
【例题】计算P241页图8.6，Y149、Y150、Y151铸铁井盖、座安装的工程 量并确定套用的定额子目。 【解】工程量=3套 套用定额子目：[6-626]
市政工程计量与计价教案11
2、打拔桩土质类别划分：P51表格 甲级土：桩经机械作用易沉入 乙级土：夹有较薄的细砂层，桩经机械作用易沉入 丙级土：夹有较厚的粗砂层或卵石层，桩经机械作用较难沉入 丙级土按乙级土的人工、机械乘系数1.43。 【例题】陆上卷扬机拔4m长圆木桩，土质为丙级土，确定定额子及基价。 【解】定额子目：[1-167]H 基价：人工费=37.760×1.43×26=1403.92元 材料费=294.55元 机械费=2.99×1.43×104.08=445.01元 基价=1403.92+294.55+445.01=2143元/10m3
工程量=垂直投影面积=护栏长度×护栏高度
红灯护套线
正面
说明： 1、护栏基础用砖墙砌筑， 高30cm，宽30cm。 2、护栏采用彩钢瓦，高180cm ，背后用钢管支撑。 3、护栏红灯每隔6m一盏， 标志旗每隔8m一面。
侧面
背面
四、《排水工程》定额的运用 ----主要章节 定型：按照标准图集施工的
《给水排水标准图集》 S2
（二）第一章第ຫໍສະໝຸດ 章定型混凝土管道基础及铺设（5大项）
平接(企口)式管道基础120º 平接(企口)式管道基础180º 满包混凝土加固 平接（企口）式 套箍式 承插式 缸瓦(陶土)管 UPVC管 平（企）接口 预制砼外套环接口
定型砼管道基础及铺设
一、定型砼管道基础
二、砼管道铺设
三、排水管道接口
四、管道闭水试验
横撑：木支撑/钢支撑
第4项中的钢制桩（槽钢桩）：需用打桩机械打入、拔出
（套用第二章 打拔工具桩）
沟槽支撑的种类
（1）板桩撑：钢板桩支撑 钢制桩挡土板支撑
先打桩---入土深度 再开挖
槽钢 （钢制桩挡土板）
市政工程计量与计价教案

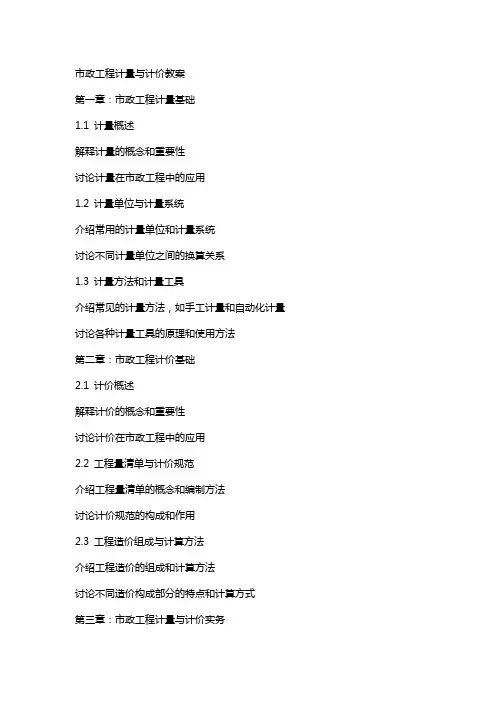

市政工程计量与计价教案第一章：市政工程计量基础1.1 计量概述解释计量的概念和重要性讨论计量在市政工程中的应用1.2 计量单位与计量系统介绍常用的计量单位和计量系统讨论不同计量单位之间的换算关系1.3 计量方法和计量工具介绍常见的计量方法，如手工计量和自动化计量讨论各种计量工具的原理和使用方法第二章：市政工程计价基础2.1 计价概述解释计价的概念和重要性讨论计价在市政工程中的应用2.2 工程量清单与计价规范介绍工程量清单的概念和编制方法讨论计价规范的构成和作用2.3 工程造价组成与计算方法介绍工程造价的组成和计算方法讨论不同造价构成部分的特点和计算方式第三章：市政工程计量与计价实务3.1 工程量计算规则与方法介绍常见市政工程项目的计算规则和方法讨论工程量计算的注意事项和技巧3.2 工程量清单编制与审核介绍工程量清单编制的步骤和要点讨论工程量清单审核的方法和注意事项3.3 工程计价与报价策略介绍工程计价的方法和流程讨论报价策略的制定和应用第四章：市政工程计量与计价软件应用4.1 计量与计价软件概述介绍市政工程计量与计价软件的概念和功能讨论软件选型的考虑因素和评价标准4.2 计量与计价软件操作介绍主流市政工程计量与计价软件的操作界面和功能模块讨论软件操作的步骤和技巧4.3 软件应用案例分析分析实际工程项目中计量与计价软件的应用案例讨论案例中的问题和解决方法第五章：市政工程计量与计价风险管理5.1 计量与计价风险识别与评估介绍计量与计价风险的概念和识别方法讨论风险评估的步骤和风险等级划分5.2 计量与计价风险应对策略介绍常用的计量与计价风险应对策略，如风险规避、风险转移、风险承担等讨论策略选择和实施的方法和注意事项5.3 计量与计价风险管理案例分析分析实际工程项目中计量与计价风险管理的案例讨论案例中的问题和解决方法第六章：市政工程计量与计价合同管理6.1 工程合同概述解释工程合同的概念和类型讨论工程合同在市政工程中的作用和重要性6.2 计量与计价合同条款介绍工程计量与计价合同的主要条款讨论各条款的内容和作用6.3 合同履行与变更管理解释合同履行的原则和程序讨论合同变更的条件和管理方法第七章：市政工程计量与计价质量控制7.1 工程质量概述解释工程质量的概念和重要性讨论工程质量控制的目标和方法7.2 计量与计价质量控制要点介绍市政工程计量与计价质量控制的主要要点讨论各要点的控制方法和措施7.3 质量问题处理与质量保证解释质量问题的分类和处理方法讨论质量保证体系的建立和运行第八章：市政工程计量与计价进度管理8.1 工程进度概述解释工程进度的概念和重要性讨论工程进度控制的目标和方法8.2 计量与计价进度控制要点介绍市政工程计量与计价进度控制的主要要点讨论各要点的控制方法和措施8.3 进度问题处理与进度保证解释进度问题的分类和处理方法讨论进度保证体系的建立和运行第九章：市政工程计量与计价成本控制9.1 工程成本概述解释工程成本的概念和重要性讨论工程成本控制的目标和方法9.2 计量与计价成本控制要点介绍市政工程计量与计价成本控制的主要要点讨论各要点的控制方法和措施9.3 成本问题处理与成本保证解释成本问题的分类和处理方法讨论成本保证体系的建立和运行第十章：市政工程计量与计价案例分析10.1 案例选择与分析方法解释案例选择的原则和方法讨论案例分析的步骤和技巧10.2 计量与计价案例分析分析实际工程项目中计量与计价的成功案例讨论案例中的经验和教训提出对市政工程计量与计价的启示和建议重点和难点解析一、计量基础和计价基础：这是理解市政工程计量与计价的前提，包括计量的概念、计量单位、计量方法和计量工具，以及计价的概念、工程量清单与计价规范、工程造价组成与计算方法。
市政工程计量与计价教案2
（2）综合单价法以人工费为计算基数----《取费定额》 P19
序号 一 费用项目 分部分项工程量清单项目费 1.其中人工费 计算方法 ∑（分部分项工程量清单×综合单价）
二
措施项目清单费 (一)施工技术措施项目清单费
2.其中人工费 (二)施工组织措施项目清单费
(一)+(二) ∑(技术措施项目清单×综合单价)
3.3 15.675 11.55 75.075 0.825 4.125 0.825 100 232.8847 247.4648 7291.7245
作 业
某市区欲建设城市高架路，二期工程长3.5Km。 根据施工图纸，按正常的施工组织设计、正常的施 工工期并结合市场价格计算出直接工程费为7500万 元（其中人工费+机械费为2100万元），施工技术 措施费为1200万元（其中人工费+机械费为400万 元）。试按工料单价法编制施工图预算造价。
项目工料单价=规定计量单位的人工费+材料费+施工机械使用费
项目合价=工料单价×工程数量 工程造价=∑项目合价+取费基数×（施工组织措施费费率+企业管理费
费率+利润率）+规费+税金+风险费用
2种取费基数：“人工费+机械费”
“人工费”
2种取费基数-------2种费用计算程序
2、工料单价法计价的工程费用计算程序 （1）以人工费+机械费为计算基数
∑[(1+2)×相应费率] 按清单计价要求计算 (1+2) ×相应费率
三 四
其他项目清单费 规费
五 六
税金 建设工程造价
(一+二+三+四) ×相应费率 一 + 二 + 三 + 四 +五
市政工程计量与计价教案(IV)
市政工程计量与计价教案(IV)章节一：市政工程计量基础1. 教学目标了解市政工程计量的基本概念、方法和步骤。
掌握工程量清单的编制和工程量的计算。
2. 教学内容工程计量的基本概念；工程量清单的编制；工程量的计算方法。
3. 教学方法讲授法：讲解工程计量的基本概念、方法和步骤。
案例分析法：分析实际案例，讲解工程量清单的编制和工程量的计算。
4. 教学资源教材：市政工程计量与计价。
案例资料。
5. 教学评估课堂提问：检查学生对工程计量基本概念的理解。
案例分析报告：评估学生对工程量清单编制和工程量计算的掌握情况。
章节二：市政工程计价基础1. 教学目标了解市政工程计价的基本概念、方法和步骤。
掌握工程量清单计价和工程结算的方法。
2. 教学内容工程计价的基本概念；工程量清单计价方法；工程结算的方法。
3. 教学方法讲授法：讲解工程计价的基本概念、方法和步骤。
案例分析法：分析实际案例，讲解工程量清单计价和工程结算的方法。
4. 教学资源教材：市政工程计量与计价。
案例资料。
5. 教学评估课堂提问：检查学生对工程计价基本概念的理解。
案例分析报告：评估学生对工程量清单计价和工程结算的掌握情况。
章节三：市政工程计量与计价软件应用1. 教学目标了解市政工程计量与计价软件的基本功能和操作方法。
掌握软件在市政工程计量与计价中的应用。
2. 教学内容市政工程计量与计价软件的基本功能；软件操作方法；软件在市政工程计量与计价中的应用实例。
3. 教学方法讲授法：讲解市政工程计量与计价软件的基本功能和操作方法。
实践操作法：学生实际操作软件，掌握软件应用。
4. 教学资源教材：市政工程计量与计价。
软件教程。
5. 教学评估课堂提问：检查学生对软件基本功能的了解。
操作演示：评估学生对软件操作的掌握情况。
章节四：市政工程计量与计价实例分析1. 教学目标了解市政工程计量与计价的具体操作过程。
掌握市政工程计量与计价的方法和技巧。
2. 教学内容实例工程概况；工程量清单编制；工程量计算；工程计价。
市政工程计量与计价教案
（见下页）
13
浙江省市政工程预算定额（2003版）组成内容
五、常用定额简介 1、《浙江省市政工程预算定额》（2003版）----新版 （1）是在《全国统一市政工程预算定额（1999）》的基础上，结合本省实际情况编制。 （2）该版定额于2004年10月1日起实行，原1994版停止使用。 （3）共分九册：第一册《通用项目》、第二册《道路工程》、第三册《桥涵工程》、第四册《隧道工程》、第
封面 总说明 册说明
册目录 章说明 定额项目表 定额附录及附件
分项工程名称、表头说明、项目类别（规格）、 定额的计量单位、人工、材料、机械台班的消耗 量指标、单价与基价等。
砼、砂浆配合比表，人工、材料、机械台班的单 价计算方法、工程施工费用计算规则等。
14
定额项目表组成（举例） 1、分项工程名称 2、分项工程表头说明：主要工序和工作内容 3、计量单位：右上角 4、表格 （1）定额编号（定额子目） （2）项目规格、类别等 （3）基价=人工费+材料费+机械费 （4）人工消耗量/指标与单价 （5）材料消耗量/指标及单价 （6）机械消耗量/指标及单价
7
2、按定额的编制程序和用途分类
定额种类 不同点
施工定额
预算定额
概算定额
概算指标
投资估算 指标
研究对象
工序
分项工程
扩大的 分部分项
工程
单位 工程
独立的单项 工程或完整 的工程项目
市政工程计量与计价教案
3、道路面层 工程量计算规则：按设计图示尺寸以面积计算，不扣除井所占面积。 道路面层工程量=图示面层宽度×面层长度 带平石的面层应扣除平石所占面积 交叉路口应加上转弯处增加的面积（P179图7.3） （1）正交时：F=0.2146R2 R---交叉口处侧石转弯半径 （2）斜交时：F=R2(tgα/2-0.00873α) α---道路斜交的夹角，以角度计 【例题】试确定图7.2所示道路工程面层清单项目名称、编码并计算基层清 单工程量。 【解】5cm厚细粒式沥青砼面层：040203004001 工程量=(14-0.5×2)×200=2600m2 7cm厚粗粒式沥青砼面层：040203004002 工程量=(14-0.5×2)×200=2600m2
共3690.3m3
实施总宽20m
碎石底层面积=（16+0.5×2）×(350-20)+20×16+0.2146×20.52×2 =6110.37m2
10cm厚碎石底层（人机铺筑）
水稳基层面积=（16+0.25×2）×(350-20)+20×16+0.2146×20.252×2 =5941.00m2
道路面层 清单与定额 计算规则相同
4、人行道及其他 （1）人行道块料铺设 工程量计算规则：按设计图示尺寸以面积计算，不扣除井所占面积 应扣除侧石、树池所占面积： 人行道铺设=设计长度×（设计人行道宽－侧石宽度） 交叉口转弯处人行道铺设面积计算 设计长度= （2）平侧石安砌 工程量计算规则：按设计图示中心线长度计算 交叉口转弯处平侧石长度=转弯半径×圆心角 （3）检查井升降（040204005） 工程量计算规则：按升降的检查井数量计算 （4）树池砌筑（040204006） 工程量计算规则：按设计图示以数量计算
市政工程计量与计价教案(IV)
市政工程计量与计价教案(IV)第一章：市政工程计量基础1.1 计量概述理解计量在市政工程中的重要性掌握计量的基本概念和原则熟悉计量单位的转换和换算方法1.2 计量工具与设备学习常用的计量工具和设备，如尺子、测量仪器、计量软件等掌握这些工具和设备的使用方法和注意事项了解现代计量技术的发展趋势和新型计量工具的应用第二章：市政工程计价基础2.1 计价概述理解计价在市政工程中的重要性掌握计价的基本概念和原则熟悉计价单位的转换和换算方法2.2 计价方法与技巧学习常用的计价方法和技巧，如类比法、参数法、工料法等掌握这些方法和技巧的应用方法和注意事项了解现代计价技术的发展趋势和新型计价方法的应用第三章：市政工程计量与计价实践3.1 计量实践学习市政工程中常见的计量案例，如道路长度、桥梁面积等掌握这些案例的计量方法和步骤进行实际操作练习，提高计量能力3.2 计价实践学习市政工程中常见的计价案例，如路灯安装、排水系统建设等掌握这些案例的计价方法和步骤进行实际操作练习，提高计价能力第四章：市政工程计量与计价软件应用4.1 计量软件介绍与操作学习市政工程计量软件的功能和特点掌握这些软件的安装和操作方法进行实际操作练习，提高计量效率4.2 计价软件介绍与操作学习市政工程计价软件的功能和特点掌握这些软件的安装和操作方法进行实际操作练习，提高计价效率第五章：市政工程计量与计价案例分析5.1 计量案例分析分析市政工程中的实际计量案例，如道路工程、桥梁工程等理解案例中的计量方法、步骤和难点学习案例中的计量技巧和经验5.2 计价案例分析分析市政工程中的实际计价案例，如给排水工程、照明工程等理解案例中的计价方法、步骤和难点学习案例中的计价技巧和经验第六章：市政工程计量与计价规范和标准6.1 计量规范与标准概述理解市政工程计量与计价规范和标准的重要性掌握相关规范和标准的内容及其在实际工程中的应用熟悉规范和标准的更新与发展趋势6.2 主要计量规范与标准解析学习市政工程中常用的计量规范与标准，如《建筑工程计量与计价规范》等解析这些规范和标准的具体内容，理解其要求和限制掌握规范和标准在实际工程中的应用方法和技巧第七章：市政工程计量与计价的审核与控制7.1 计量与计价审核概述理解市政工程计量与计价审核的重要性掌握审核的基本概念、原则和流程熟悉审核的方法和技巧7.2 计量与计价控制概述理解市政工程计量与计价控制的重要性掌握控制的基本概念、原则和流程熟悉控制的方法和技巧第八章：市政工程计量与计价的风险管理8.1 风险管理概述理解市政工程计量与计价风险管理的重要性掌握风险管理的基本概念、原则和流程熟悉风险识别、评估和应对的方法和技巧8.2 风险管理在计量与计价中的应用学习市政工程中常见的计量与计价风险，如工程变更、造价争议等掌握这些风险的识别、评估和应对方法进行实际操作练习，提高风险管理能力第九章：市政工程计量与计价的案例讨论9.1 计量与计价案例讨论概述理解市政工程计量与计价案例讨论的重要性掌握案例讨论的基本方法和技巧熟悉案例讨论的流程和注意事项9.2 计量与计价案例分析与讨论分析市政工程中的实际计量与计价案例，如道路工程、桥梁工程等理解案例中的计量与计价方法、步骤和难点学习案例中的计量与计价技巧和经验，进行讨论与交流第十章：市政工程计量与计价的总结与展望10.1 计量与计价的总结回顾整个市政工程计量与计价教案的学习过程，总结关键知识点和技能反思学习过程中的挑战和收获，分享经验和感悟探讨如何将所学应用于实际工作中，提高工作效率和质量10.2 计量与计价的展望了解市政工程计量与计价领域的发展趋势和新技术应用探讨未来计量与计价工作中的挑战和机遇鼓励持续学习、不断创新，为市政工程计量与计价领域的发展做出贡献重点和难点解析六、市政工程计量与计价规范和标准：理解并掌握相关规范和标准的内容及其在实际工程中的应用，关注规范和标准的更新与发展趋势。
市政工程计量与计价教案(IV)
市政工程计量与计价教案(IV)章节一：市政工程计量基础1. 了解市政工程计量的概念和重要性。
2. 掌握市政工程计量的基本原则和方法。
3. 学习市政工程计量的依据和程序。
教学内容：a. 市政工程计量的定义和作用b. 市政工程计量的基本原则c. 市政工程计量的方法和步骤d. 市政工程计量的依据和程序教学活动：a. 讲解和案例分析b. 实际操作演示c. 学生练习和讨论章节二：市政工程计价基础1. 了解市政工程计价的概念和重要性。
2. 掌握市政工程计价的基本原则和方法。
3. 学习市政工程计价的依据和程序。
教学内容：a. 市政工程计价的定义和作用b. 市政工程计价的基本原则c. 市政工程计价的方法和步骤d. 市政工程计价的依据和程序教学活动：a. 讲解和案例分析b. 实际操作演示c. 学生练习和讨论章节三：市政工程计量与计价实务1. 学习市政工程计量与计价的实际操作流程。
2. 掌握市政工程计量与计价的实际操作技巧。
3. 了解市政工程计量与计价中的常见问题和解决方案。
教学内容：a. 市政工程计量与计价的实际操作流程b. 市政工程计量与计价的实际操作技巧c. 市政工程计量与计价中的常见问题和解决方案教学活动：a. 讲解和案例分析b. 实际操作演示c. 学生练习和讨论章节四：市政工程计量与计价软件应用1. 了解市政工程计量与计价软件的概念和作用。
2. 掌握市政工程计量与计价软件的基本操作方法。
3. 学习市政工程计量与计价软件的高级应用技巧。
教学内容：a. 市政工程计量与计价软件的概念和作用b. 市政工程计量与计价软件的基本操作方法c. 市政工程计量与计价软件的高级应用技巧教学活动：a. 讲解和案例分析b. 实际操作演示c. 学生练习和讨论章节五：市政工程计量与计价案例分析1. 分析市政工程计量与计价的实际案例。
2. 学习市政工程计量与计价案例中的问题和解决方案。
3. 掌握市政工程计量与计价案例分析的方法和技巧。
市政工程计量与计价教案(4)
三、?通用工程?第六章 脚手架及其他工程
复习
〔一〕脚手架〔砌筑工程〕
1、工程量计算
脚手架工程量=墙面水平边线长度×墙面砌筑高度
柱形砌体脚手架工程量=〔柱外围周长+3.6m〕×砌筑高度
砌筑物高度>1.2m，可计算脚手架费用。
2、按脚手架的材料套用定额
〔二〕浇砼用仓面脚手 1、工程量计算
仓面脚手工程量=仓面水平面积 浇筑无筋或单层布筋的根底、垫层砼时，不计算仓面脚手费。 2、定额套用：[1-344]
(三)管道接口
包括：砼管道、陶土管等 1、工程量计算规那么
UPVC管铺设已包括接口
接口工程量=接口数量
=〔管道铺设长度/每节管道长度〕－1
钢筋砼管每节长：2～3m〔一般D≤600mm，每节长3m； D≥800mm，每节长2m〕 水泥砂浆接口 120º管基
塑料管〔UPVC管、H平D〔P企E管〕接〕口每节长：6m 180º管基
中未包括的建筑工程，执行?浙江省建筑工程预算定额?。 〔2〕给排水机械设备安装中的通用机械应执行?浙江省安装
工程预算定额?。 〔3〕管道接口、检查井、给排水构筑物需做防腐处理的，
执行土建定额和安装定额有关子目。 2、本册定额涉及的土石方开挖、运输、脚手架、支撑、围
堰、打拔桩、降〔排〕水、撤除等工程，除各章节另有说 明外，均按第一册?通用工程?执行。 3、本定额中砼管、陶土管管径均指内径；钢管、UPVC管 均指公称直径，如实际管径、长度与定额不同，可调整换
Y3～Y4段：井中至井中的长度=39.7m Y3、Y4管线方向的井内径=1100/2=550mm 该段管道定型砼根底工程量=39.7-1.1=38.6m 定额子目：[6-8]
【例题】如上例中Y1、Y2为1100×1100定型井、Y3、Y4为1100×1300定型井， 其他条件不变，试计算Y1～Y3段管道定型砼根底的工程量。
市政工程计量与计价教案13
市政工程计量与计价教案131一、第六册《排水工程》第一章（一）定型砼管道基础----专指按国标《给水排水标准图集（1996）》S2的砼管道基础。
分为12 0o、180o、满包砼（360o）基础3种形式1、工程量计算规则定型砼管道基础工程量=井中至井中的长度－检查井长度井中至井中的长度：管道平面图示各管段的长度每座检查井扣除长度(二)管道铺设1、工程量计算规则管道铺设工程量=井中至井中的长度－检查井长度砼管道、陶土管：管道铺设不包括接口的工作内容UPVC管：管道铺设已包括接口的工作内容2、定额套用（1）砼管道铺设：按管口形式、管径、管道下管方式套用（2）UPVC管铺设：按管径套用（定额均考虑人工下管）UPVC管道铺设时橡胶圈接口数量与定额不同时，可按实调整。
管道铺设定额套用注意：①在无基础的槽内铺设砼管道，人工、机械乘系数1.18②在支撑下串管铺设，人工、机械乘系数1.33(三)管道接口包括：砼管道、陶土管等1、工程量计算规则接口工程量=接口数量=（管道铺设长度/每节管道长度）－1钢筋砼管每节长：2～3m（一般D≤600mm，每节长3m；D≥800mm，每节长2m）塑料管（UPVC管、HDPE管）每节长：6m2、定额套用根据接口做法套用根据管径套用（四）管道闭水1、工程量计算管道闭水工程量=实际闭水长度不扣除各种井所占长度2、定额套用根据管径套用二、第二章定型井----专指按国标《给水排水标准图集（1996）》S2的检查井。
1、工程量计算定型井工程量=定型井数量2、定额套用按定型井不同类型套用按井身尺寸（规格）、管径、井深套用注意事项：（1）定型井如设计要求外抹灰：执行非定型井相应项目（2）定型井预制砼构件所需的模板、钢筋：执行第七章相应项目（3）井深>1.5m时，可计取井字架费用（第七章）（4）井深与定额不同时导入本次课程主要内容：《排水工程》定额的运用-----第三章非定型井、渠、管道基础及砌筑（一）非定型井（二）非定型管道垫层、基础、沟槽回填（三）非定型渠道检查井的形状、分类流槽图片雨水口构造：一、第三章非定型井、渠、管道基础及砌筑（一）非定型井1、井垫层/底板（基础）工程量=垫层/底板（基础）的体积定额套用：根据垫层的材料套用不同的定额子目【例题】计算P241页图8.6，Y149～Y151段管道检查井垫层、基础的工程量并确定套用的定额子目。
市政工程计量与计价教案
人行道板安砌
人行道基础
注意交叉口 转弯处
砂浆卧底：砂浆垫层
交叉口转弯处人行道长度按内外两侧半径的平均值计算 设计长度= 【例题】某道路交叉口如图所示，已知人 行道侧石宽15cm，试计算该交叉口转弯处该侧 人行道安砌的面积。 【解】人行道实际铺设宽度 =3-0.15=2.85m 人行道设计长度= =11.00m 该侧转弯处人行道面积 =2.85×11.00=31.35m2
缩缝：包括锯缝、嵌缝
02
砼路面刻防滑槽
工程量=砼路面面积 采用路面刻槽机施工
砼路面养生
工程量=砼路面面积 按养护方式套用定额子目
人行道平侧石及其他 （ 8项）
一、第四章 人行道平侧石及其他
人行道基础
人行道板安砌
铺草坪砖
花岗岩及广场砖铺设
侧平石垫层
侧平石安砌
砌筑树池
消解石灰
1、人行道板 （1）人行道基础 工程量=基础面积 砼基础厚度与定额不同时， 按“每增减”子目调整 （2）人行道安砌 工程量=人行道板铺设面积 不扣除各种井所占面积 应扣除侧石、树池所占面积 人行道板铺设面积 =设计长度×（设计人行道宽－侧石宽度）
复 习
3、水泥砼路面 （1）模板：工程量=模板与砼接触面积=砼路面厚度×长度 （2）钢筋：工程量=钢筋重量=0.00617d2 ×钢筋长度 （kg） d以“mm”为单位 构造筋：纵缝拉杆、胀缝传力杆、角隅加强筋 钢筋网：局部加强的钢筋网片
Байду номын сангаас
拆除工程(11大项)
1、拆除旧路
2、拆除人行道
3、拆除平侧石
面层
基层
拆除管道
4、砼管
5、金属管
6、镀锌管
7、拆除砖石构筑物
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
与定额不同，可按设计调整材料， 人工和机械不变。
【例题】根据图4.12，计算该段道路侧石的工程量。
【解】人行道内侧各有一道侧石
中央分隔带两侧各有一道侧石
一侧人行道内侧侧石长度=（200-40）+∏×10/2×2=191.42m
两侧人行道内侧侧石长度=191.42×2=382.84m
一段中央分隔带侧石长度=（40-4）×2+ 2×∏×2=84.56m 两段中央分隔带侧石长度=84.56×2=169.12m 合计侧石工程量=551.96m
背面
四、第五章
拆除工程
面层 基层
拆除工程(11大项)
1、拆除旧路 2、拆除人行道 3、拆除平侧石 拆除管道 7、拆除砖石构筑物 8、拆除砼障碍物 9、伐树、挖树蔸 10、路面凿毛 1属管 6、镀锌管
树蔸：树伐掉主干后，留下的树根和 少量树干的部分
1、工程量计算
12 9 60 人行道设计长度= 2 180
=11.00m 该侧转弯处人行道面积 =2.85×11.00=31.35m2
（P180:例7-6）
人行道板按水泥砂浆垫层、砂垫层套用不同定额子目
设计的人行道板材料及垫层配合比、厚度与定额不同时，可按设计调 整材料，人工和机械不变。 如采用异形人行道板，人工乘系数1.1。
【解】套用定额子目：[2-172]+[2-177] 基价=3421+211=3632元/100m2 [2-173]-[2-177] ×2
×
（4）伸缝（纵缝、横向胀缝、横向施工缝） （嵌缝）工程量=缝的断面积=缝深×缝长 （5）缩缝（锯缝、嵌缝） （嵌缝）工程量=缝的断面积=缝深×缝长； 锯缝工程量=缝长 【例题】试计算图4.13所示砼路面工程伸缝、缩缝工程量，并确定套用的定额子目。 已知胀缝每150m设一道，填缝料（沥青玛蹄脂）深4cm；缩缝填缝料（沥青玛蹄脂） 深5cm、宽5mm。
5cm预制人行道板 2cmM10砂浆卧底 15cm三渣
【例题】某人行道结构如图所示， 试确定人行道安砌的定额子目及基价。 【解】定额子目：[2-199]H M10水泥砂浆单价：133.93元/m3 （定额附录） 材料费=1979.73+(133.98-128.51)×2.12 =1991.33 基价=2550元/100m2
（6）砼路面养生
工程量=砼路面面积 按养护方式套用定额子目
（7）砼路面刻防滑槽
工程量=砼路面面积
采用路面刻槽机施工
一、第四章
人行道平侧石及其他
人行道平侧石及其他 （ 8项）
人行道基础
人行道板安砌 铺草坪砖 花岗岩及广场砖铺设 侧平石垫层 侧平石安砌
砌筑树池 消解石灰
1、人行道板
（1）人行道基础 工程量=基础面积
（2）底基层 底基层厚度与定额不同时，采用插入法调整基价。 按照就近套用的原则
复 习
二、道路面层
1、工程量计算规则 道路面层工程量=设计长度×设计宽度+交叉口转弯面积 不扣除各种井所占面积 带平石的面层应扣除平石的面积 加上交叉口、小道口转弯面积 2、沥青砼路面 （1）喷洒沥青油料： 工程量=洒布油料的面积 （2）粗粒式、中粒式沥青砼路面在厚度“增减0.5cm”时，按“每增减1cm” 子目减半套用。 （3）细粒式沥青砼厚度不同时，其基价可套用“每增减0.5cm”子目进行 调整。
10
C25预制侧石 2cmM10砂浆卧底
5cm预制人行道板 2cmM10砂浆卧底 15cm三渣
现浇平侧石：工程量=现浇砼体积
2、平侧石
预制平侧石：垫层、平侧石安砌
（1）垫层 工程量=垫层体积 套用定额：P68 右图侧石垫层：[2-207]H （2）平侧石安砌 工程量=平侧石安砌长度
10
C25预制侧石 2cmM10砂浆卧底
导
本次课程主要内容：
道路工程定额的运用
入
道路面层
人行道平侧石及其他
通用项目定额的运用
施工围护
拆除工程
一、道路面层----水泥砼路面
（3）砼浇筑
水泥砼路面：工程量=路面面积
按路面厚度 就近套用
水泥砼路面定额以平口为准，如设计为企口，人工乘系数1.01。 水泥砼路面厚度与定额子目不同时，套用“每增减1cm”子目来调整基价。
3cm：[1-336] 基价=3207元/1000m2 基价=3207+199=3406元/100m2
【解】7cm
4cm：[1-336]+ [1-337] 直接工程费=（3207+3406）×1000/1000=6613元
【例题】现有W1-W2-W3-W4管道，W1-W3管径为D500、W3-W4管径为D800， 均为钢筋砼管，采用C15钢筋砼条形基础，下设10cmC10素砼垫层；检 查井均为砖砌井，深度为2.1～2.8m，现采用机械将其全部拆除，试 确定该拆除工程包含的定额子目及定额编号。 【解】 1、拆除砼管道（¢600内）
2、拆除砼管道（¢1000内）
1-298
1-299 1-321
3、拆除砼障碍物（机械拆除、有筋）
4、拆除砼障碍物（机械拆除、无筋）
5、拆除砖砌检查井（深4m以内）
1-320
1-315
原有道路改建、需铺设新的排水管道时： 沟槽挖方应扣除原有道路结构层体积----沟槽挖深按槽底至原有道路结构层底计算
作
3、人工拆除二渣执行定额子目：1-281、1-282
人工拆除三渣执行定额子目：1-283、1-284 机械拆除二渣、三渣执行定额子目：1-261、1-262
4、注意区别：机械拆除砼类路面----采用风镐拆除
机械拆除砼类路面（液压镐）----采用镐头机拆除 5、拆除井深>4m的检查井时，人工乘系数1.31。 6、拆除石砌检查井时，套用相应的拆除砖砌井定额，人工乘系数1.10 拆除石砌构筑物时，套用相应的拆除砖砌构筑物定额，人工乘系数1.17 7、铣刨沥表路面厚度>5cm，应分层铣刨；并套用相应定额 【例题】某原有沥青砼路面7cm厚粗粒式沥青砼面层采用铣刨机刨除，面 积为1000m2，试计算确定其直接工程费。
（1）拆除旧路、人行道：工程量=实际拆除面积 （2）拆除平侧石、管道：工程量=拆除长度 （3）拆除砖石构筑物、砼障碍物：工程量=拆除体积 （4）伐树、挖树蔸：工程量=伐树、挖树蔸棵数 （5）路面凿毛、铣刨：工程量=路面凿毛、铣刨面积 2、管道拆除要求拆除后的管道基本完好。拆除砼管不包括基础及垫层的 拆除。
注意交叉口 转弯处
路面结构
交叉口转弯处人行道长度按内外两侧半径的平均值计算
设计长度=
人行道内侧半径 人行道外侧半径 转弯圆心角 2 180
P180:式7-9
【例题】某道路交叉口如图所示，已知人 行道侧石宽15cm，试计算该交叉口转弯处该侧 人行道安砌的面积。 【解】人行道实际铺设宽度 =3-0.15=2.85m
1、P134---第9题
业
填缝料 0.5
5
缩缝结构图
胀缝 填缝料
2
长10cm的聚氯乙烯套管 留3cm空隙填以纱头等
4.5
4.5
4.5
4.5
传力杆φ 25圆钢 油浸 L=45cm 木屑板
30cm长范围涂沥青
板块划分示意图
胀缝结构图
24
24
【解】（1）伸缝 纵缝：只有钢筋、无嵌缝 胀缝：上部填缝料、下部嵌油浸木屑板（1条） 填缝料（沥青玛蹄脂）工程量=0.04×18=0.72 m2 定额子目：[2-182] 油浸木屑板工程量=(0.24-0.04) ×18=3.60 m2 定额子目：[2-181] （2）缩缝：包括锯缝、嵌缝 每块板的缩缝数量=200/5-1-1=38条 每条长=4.5m 锯缝工程量=38×4.5×4=684m 定额子目：[2-186] 填缝料（沥青玛蹄脂）工程量=0.05×684=34.2m2 定额子目：[2-185]
复 习
3、水泥砼路面
水泥砼路面施工时主要有哪些工作内容？
模板、钢筋、砼浇筑、伸缩（纵缝、胀缝）、 砼路面养生、缩缝（锯缝、嵌缝）、砼路面刻防滑槽
（1）模板：工程量=模板与砼接触面积=砼路面厚度×长度
（2）钢筋：工程量=钢筋重量=0.00617d2 ×钢筋长度 （kg）
d以“mm”为单位
构造筋：纵缝拉杆、胀缝传力杆、角隅加强筋 钢筋网：局部加强的钢筋网片
交叉口处转弯平侧石长度计算（P99）
路面结构图 分开计算工程量、 套用定额
道路正交时：每个转角的转弯平侧石长度=1.5708R 道路斜交时：每个转角的转弯平侧石长度=0.01745R×α
R---转弯半径； α ---圆心角
（3）相关说明
[2-211]高侧石：高度>40cm 本定额按成品平侧石考虑；现场预制侧平石制作套用《桥涵工程》相 应子目。 （[3-332] 、[3-333]） 侧平石安砌不扣除侧向进水口长度。 如果设计采用的侧平石的垫层
一、道路基层
1、工程量计算规则
复 习
放坡铺设的 基层按中截面面积 计算工程量
道路基层工程量=图示基层宽度×基层长度 计算时不扣除各种井所占的面积。 多合土基层顶面养生面积按其顶层面积计算。
2、定额套用相关说明 （1）上基层
上基层厚度与定额不同时，可根据“每增减”项目调整基价，这适用于 压实厚度≤20cm时。 上基层压实厚度>20cm时，按分层铺筑套用定额，分层厚度≤20cm。 多合土基层配合比与定额不同时，有关的材料消耗可以调整，人工和机 械不调整。 （ Ci=Cd·Li/Ld ）
砂浆卧底：砂浆垫层
5cm预制人行道板 2cmM10砂浆卧底 15cm三渣
