钢筋桁架楼承板的施工方法

合集下载

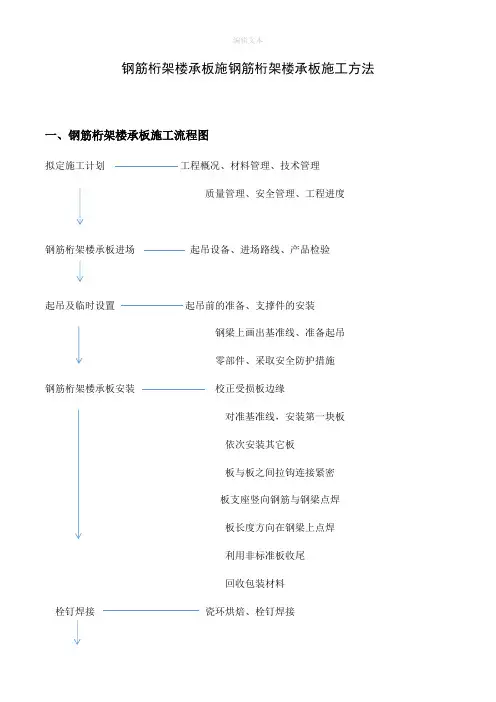

钢筋桁架楼承板施工方法

钢筋桁架楼承板施工方法

钢筋桁架楼承板施钢筋桁架楼承板施工方法一、钢筋桁架楼承板施工流程图拟定施工计划工程概况、材料管理、技术管理质量管理、安全管理、工程进度钢筋桁架楼承板进场起吊设备、进场路线、产品检验起吊及临时设置起吊前的准备、支撑件的安装钢梁上画出基准线、准备起吊零部件、采取安全防护措施钢筋桁架楼承板安装校正受损板边缘对准基准线,安装第一块板依次安装其它板板与板之间拉钩连接紧密板支座竖向钢筋与钢梁点焊板长度方向在钢梁上点焊利用非标准板收尾回收包装材料栓钉焊接瓷环烘焙、栓钉焊接管线敷设管线敷设边模板安装设置洞边边模板设置四周边模板附加钢筋工程设置连接钢筋设置附加钢筋设置柱边、洞边附加钢筋设置分布钢筋验收检查安装是否符合施工图要求检查钢筋长度及排列间距检查栓钉焊接质量检查边模板的施工质量检查模板与剪力墙的连接检查临时支撑情况检查是否有漏浆部位混凝土浇筑不允许混凝土堆积过高二、钢筋桁架楼承板的施工前准备1、钢筋桁架楼承板吊装前准备1)铺设施工用临时通道,保证施工方便及安全。

2)按图纸要求在梁上放设钢筋桁架楼承板铺设时的基准线。

3)在剪力墙及悬挑处设置支承件,确定剪力墙支模及钢筋工程完成。

4)准备好简易的操作工具,如吊装用软吊索及零部件、操作工人劳动保护用品等。

5)对操作工人进行技术及安全交底,发给作业指导书。

2、钢筋桁架楼承板吊装前检查1)钢结构构件安装完成并验收合格。

2)钢梁表面吊耳清除。

3)剪力墙、悬挑处角钢及临时支撑的安装完成。

4)起吊前对照图纸检查钢筋桁架楼承板型号是否正确。

5)检查钢筋桁架楼承板的拉钩是否变形。

若变形影响拉钩之间的连接,必须用专用矫正器械进行修理,保证板与板之间的搭钩连接牢固。

三、钢筋桁架楼承板的铺设钢筋桁架楼承板施工前,将各捆板吊运到各安装区域,明确起始点及板的扣边方向。

1、钢筋桁架楼承板在与核心筒剪力墙连接时,需在剪力墙混凝土浇筑时预先设置预埋钢筋,支撑角钢与相邻两钢梁上翼缘板焊接,角钢与钢梁上表面及焊缝相平,角钢与剪力墙之间若存在缝隙可采用干硬灰或发泡剂之类材料进行封堵,防止浇筑楼板混凝土时漏浆。

钢筋桁架楼承板施工方法

钢筋桁架楼承板施工方法

钢筋桁架楼承板施工方法钢筋桁架楼承板施工方法一、钢筋桁架楼承板施工流程在进行钢筋桁架楼承板施工前,需要制定详细的施工计划,包括工程概况、材料管理、技术管理、质量管理、安全管理和工程进度等方面。

同时,还需要进行起吊设备的进场起吊、进场路线和产品检验等准备工作。

在起吊前,需要进行支撑件的安装和基准线的标注。

在安装过程中,需要采取安全防护措施,并对受损板边缘进行校正。

安装时需要对准基准线,依次安装各块板,并采用拉钩连接紧密,竖向钢筋与钢梁点焊,长度方向在钢梁上点焊,并利用非标准板进行收尾。

最后需要回收包装材料,并进行栓钉焊接瓷环烘焙和管线敷设等工作。

在施工完成后,需要进行验收检查,检查安装是否符合施工图要求,以及钢筋长度、排列间距、栓钉焊接质量、边模板的施工质量、模板与剪力墙的连接、临时支撑情况和是否有漏浆部位等方面。

二、钢筋桁架楼承板的施工前准备在进行钢筋桁架楼承板的吊装前,需要进行以下准备工作:1.铺设施工用临时通道,保证施工方便及安全。

2.按图纸要求在梁上放设钢筋桁架楼承板铺设时的基准线。

3.在剪力墙及悬挑处设置支承件,确定剪力墙支模及钢筋工程完成。

4.准备好简易的操作工具,如吊装用软吊索及零部件、操作工人劳动保护用品等。

5.对操作工人进行技术及安全交底,并发给作业指导书。

在进行钢筋桁架楼承板的吊装前,还需要进行以下检查:1.钢结构构件安装完成并验收合格。

2.钢梁表面吊耳清除。

3.剪力墙、悬挑处角钢及临时支撑的安装完成。

4.起吊前对照图纸检查钢筋桁架楼承板型号是否正确。

5.检查钢筋桁架楼承板的拉钩是否变形,如有变形需进行修理。

三、钢筋桁架楼承板的铺设在进行钢筋桁架楼承板的铺设前,需要将各捆板吊运到各安装区域,并明确起始点及板的扣边方向。

在与核心筒剪力墙连接时,需要在剪力墙混凝土浇筑时预先设置预埋钢筋,并对支撑角钢与相邻两钢梁上翼缘板进行焊接。

同时,角钢与钢梁上表面及焊缝相平,如存在缝隙可采用干硬灰或发泡剂之类材料进行封堵,以防止浇筑楼板混凝土时漏浆。

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案一、工程概述本工程为_____,总建筑面积为_____平方米,结构形式为_____。

其中,部分楼层采用钢筋桁架楼承板作为楼板的承重结构。

二、施工准备1、技术准备(1)熟悉施工图纸,进行详细的技术交底,确保施工人员了解施工流程和技术要求。

(2)编制施工方案,明确施工顺序、质量标准和安全措施。

2、材料准备(1)钢筋桁架楼承板:根据设计要求,采购合格的钢筋桁架楼承板,确保其规格、型号、尺寸符合要求。

(2)连接配件:包括栓钉、螺栓、焊条等,应符合相关标准和设计要求。

(3)钢筋:根据设计要求,准备好受力钢筋和分布钢筋。

3、主要机具准备(1)起重机:用于吊运钢筋桁架楼承板。

(2)电焊机:用于焊接栓钉和钢筋。

(3)扳手、螺丝刀等工具:用于安装连接配件。

4、作业条件准备(1)主体结构的钢梁安装完毕,且验收合格。

(2)钢梁表面的杂物清理干净,确保楼承板安装的平整度。

三、施工流程1、楼承板吊运(1)使用起重机将钢筋桁架楼承板吊运至安装位置附近。

(2)在吊运过程中,应注意保护楼承板,避免碰撞和损坏。

2、楼承板铺设(1)从一端开始,将楼承板依次铺设在钢梁上。

(2)确保楼承板的端部与钢梁对齐,板与板之间的搭接长度符合设计要求。

3、连接固定(1)使用栓钉将楼承板与钢梁固定,栓钉的间距和数量应符合设计要求。

(2)使用螺栓将相邻的楼承板连接牢固。

4、钢筋绑扎(1)在楼承板上铺设受力钢筋和分布钢筋,并进行绑扎。

(2)钢筋的间距、长度和规格应符合设计要求。

5、混凝土浇筑(1)在钢筋绑扎完毕后,进行混凝土浇筑。

(2)混凝土的配合比、浇筑顺序和振捣方式应符合施工规范要求。

四、施工质量控制1、原材料质量控制(1)对钢筋桁架楼承板、钢筋、连接配件等原材料进行进场检验,确保其质量符合要求。

(2)检查原材料的产品合格证、质量检验报告等相关资料。

2、施工过程质量控制(1)在楼承板铺设过程中,检查楼承板的平整度、搭接长度和固定情况。

钢筋桁架楼承板的施工方法

钢筋桁架楼承板的施工方法

钢筋桁架楼承板的施工方法
钢筋桁架楼承板的施工方法主要包括以下步骤:
1.施工前准备:对进场的钢筋桁架楼承板进行质量检查,确保其质量符合要求。

同时,对施工所需的设备进行检查和调试,确保设备能够正常运转。

2.放线定位:根据设计图纸,确定钢筋桁架楼承板的安装位置,并进行放线定位。

3.安装支座:在支座上放置钢筋桁架楼承板,确保支座的位置准确,并固定好支座,防止其移动。

4.安装钢筋桁架:根据设计图纸,将钢筋桁架放置在楼承板上,并调整其位置,使其与支座对齐。

5.安装附件:在钢筋桁架楼承板上安装所需的附件,如连接件、加强件等。

6.焊接固定:将钢筋桁架、支座和附件焊接在一起,确保其牢固稳定。

7.检查验收:对安装完成的钢筋桁架楼承板进行检查和验收,确保其满足设计要求。

8.浇筑混凝土:在钢筋桁架楼承板上浇筑混凝土,并确保混凝土的密实度符合要求。

9.养护和拆模:对浇筑完成的混凝土进行养护,待其达到要求后进行拆模。

10.清理现场:对施工现场进行清理,确保整洁有序。

以上是钢筋桁架楼承板的一般施工方法,具体施工过程可能因工程要求和实际情况而有所不同。

钢筋桁架楼承板的施工方法

钢筋桁架楼承板的施工方法

钢筋桁架模板的施工:1.钢筋桁架模板平面及立面施工顺序:每层钢筋桁架模板的铺设宜从起始位置向一个方向铺设,随主体结构安装施工顺序铺设相应各层的钢筋桁架模板。

2.楼板铺设前,应按图纸所示的起始位置放设铺设时的基准线。

对准基准线,安装第一块板,将其支座竖筋与钢梁点焊固定。

再依次安装其它板,在铺设过程中每铺设一跨板要进行按图标注尺寸校对,若有偏差要随即调整。

3.楼板连接采用扣合方式,板与板之间的拉钩连接应紧密,保证浇筑混凝土时不漏浆,同时注意排板方向要一致,桁架节点间距为200㎜,注意不同模板的横向节点要对齐。

4.平面形状变化处(钢柱角部、核心筒转角处、梁面衬垫连接板等),可将钢筋桁架模板两端切割,切割前应对要切割的尺寸进行放线并检查复核。

可采用机械或氧气切割,切割时尽量选择桁架接点的部位,但必须满足设计搭接的要求,切割后的钢筋桁架模板端部仍需按照原来的要求焊接水平支座钢筋和竖向支座钢筋,若在节点中部切断,腹杆钢筋也需焊接在竖向钢筋上,就位后方可进行安装。

5.跨间收尾处若板宽不足576mm,可将钢筋桁架模板沿钢筋桁架长度方向切割,切割后板上应有一榀或二榀钢筋桁架,不得将钢筋桁架切断。

6.钢筋桁架平行于钢梁端部处,底模在钢梁上的搭接不小于30mm,沿长度方向将镀锌钢板与钢梁点焊,焊接采用手工电弧焊,间距为300mm。

7.钢筋桁架垂直于钢梁端部处,模板端部的竖向钢筋在钢梁上的搭接长度(指钢梁的上翼缘边缘与端部竖向支座钢筋的距离)应≥5d(d为下部受力钢筋直径),且不能小于50mm,并应保证镀锌底模能搭接到钢梁之上。

搭接到钢梁上的竖向钢筋及底模应与钢梁点焊牢固。

8.待铺设一定面积后,必须按设计要求设置楼板支座连接筋、加强筋及负筋等。

连接筋等应与钢筋桁架绑扎连接。

并及时绑扎分布钢筋,以防止钢筋桁架侧向失稳。

9.边模板安装时应拉线校直,调节适当后利用钢筋一端与栓钉点焊,一端与边模板点焊,将边模固定,边模板底部与钢梁的上翼缘点焊间距300mm。

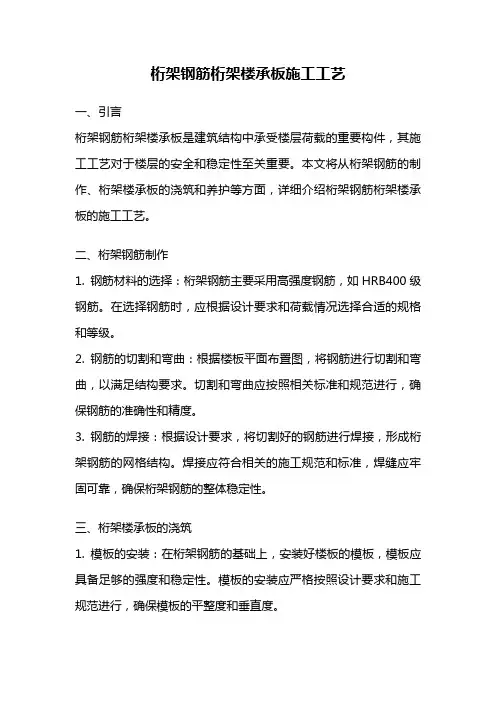

桁架钢筋桁架楼承板施工工艺

桁架钢筋桁架楼承板施工工艺

桁架钢筋桁架楼承板施工工艺一、引言桁架钢筋桁架楼承板是建筑结构中承受楼层荷载的重要构件,其施工工艺对于楼层的安全和稳定性至关重要。

本文将从桁架钢筋的制作、桁架楼承板的浇筑和养护等方面,详细介绍桁架钢筋桁架楼承板的施工工艺。

二、桁架钢筋制作1. 钢筋材料的选择:桁架钢筋主要采用高强度钢筋,如HRB400级钢筋。

在选择钢筋时,应根据设计要求和荷载情况选择合适的规格和等级。

2. 钢筋的切割和弯曲:根据楼板平面布置图,将钢筋进行切割和弯曲,以满足结构要求。

切割和弯曲应按照相关标准和规范进行,确保钢筋的准确性和精度。

3. 钢筋的焊接:根据设计要求,将切割好的钢筋进行焊接,形成桁架钢筋的网格结构。

焊接应符合相关的施工规范和标准,焊缝应牢固可靠,确保桁架钢筋的整体稳定性。

三、桁架楼承板的浇筑1. 模板的安装:在桁架钢筋的基础上,安装好楼板的模板,模板应具备足够的强度和稳定性。

模板的安装应严格按照设计要求和施工规范进行,确保模板的平整度和垂直度。

2. 混凝土的配制:根据设计要求和施工方案,配制合适的混凝土。

混凝土的配制应按照相关标准和规范进行,包括水灰比、砂浆配合比等参数的控制。

3. 混凝土的浇筑:将配制好的混凝土倒入模板中,通过振捣和抹平等工艺,确保混凝土的密实性和平整度。

浇筑过程中,应注意控制浇筑速度和浇筑层厚度,避免温度和水分的不均匀性。

4. 混凝土的养护:在混凝土浇筑完成后,应及时进行养护工作,以保证混凝土的强度和耐久性。

养护工作包括覆盖湿布、喷水养护等,养护时间应根据混凝土的类型和环境条件确定。

四、桁架楼承板的质量控制1. 钢筋的检查:在桁架钢筋制作过程中,应进行钢筋的检查,包括规格和等级的确认,焊缝的质量检验等。

钢筋的质量应符合相关的标准和规范要求。

2. 混凝土的强度检测:在混凝土养护期间,应进行混凝土的强度检测。

通过取样和试验,确定混凝土的强度是否符合设计要求,以及是否满足楼层荷载的需要。

3. 楼板平整度的检验:在混凝土养护完全后,应进行楼板平整度的检验。

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案1.1 钢筋桁架钢筋桁架组合楼板简介本工程T1塔楼F002~顶层核心筒外楼板结构采用钢筋桁架组合楼板。

楼板混凝土强度等级均为C35。

图1.1.1-1 钢筋桁架楼承板示意图2 钢筋桁架组合楼板在无板底钢筋的条件下耐火极限不小于2h,钢筋桁架楼承板厚度根据各楼层混凝土厚度、钢梁间距、楼面荷载以及钢筋桁架楼承板铺设方式等确定,钢板屈服强度标准值为410N/mm2,钢板的双面镀锌表层总重量达到275g/m2或更高标准。

钢筋桁架楼承板所需支承跨度和承受荷载下的抗火性能经消防部门指定的国家级检验单位检验通过,并提供消防部门相关证明。

3 钢筋桁架楼承板厂家应提供下列资料供设计院审核。

1)施工阶段强度及变形验算。

2)使用阶段抗弯承载力、纵向抗剪承载力及挠度验算。

3)耐火极限允许承载力验算。

4)截面特性验证试验。

5)钢筋桁架组合楼板抗剪、抗弯及受力性能试验。

6)钢筋桁架组合楼板配套吊件承载力试验。

7)并同时提交钢筋桁架楼承板铺板图于设计院认可批准。

8)钢筋桁架组合楼板须通过国家级检验单位板底无防护状态耐火试验,试验条件严于实际工况。

9)钢梁上铺钢筋桁架楼承板时,按设计要求需在钢梁上翼缘设置栓钉,与组合楼板可靠连接。

1.2 钢筋桁架组合楼板施工组织1.2.1 钢筋桁架组合楼板施工工艺流程本工程T1塔楼每一层的钢筋桁架组合楼板面积约4000m2,钢筋桁架组合楼板结构施工面积大、时间长、与钢结构施工配合要求高。

钢筋桁架组合楼板施工总体流程如图14.2.1-1。

钢筋桁架楼层板深化设计、加工制作钢结构施工完毕、并通过验收钢筋桁架板铺设钱测量放线、梁面标高偏差测定钢筋桁架板铺设栓钉焊接、桁架板与钢梁焊接钢筋桁架板端部开口封闭检查、整改安装工程预留预埋安装工程交接验收检查、整改钢筋工程施工后浇带、孔洞预留板面清理混凝土浇筑前隐蔽验收检查、整改混凝土浇筑混凝土养护不合格不合格不合格图1.2.1-1 钢筋桁架组合楼板施工总体流程图1.2.2 钢筋桁架组合楼板与外框柱结构的进度协调(1)根据总体施工部署,T1塔楼核心筒外钢框架的施工滞后核心筒结构6~10层,钢筋桁架组合楼板的施工滞后外钢框架3~4层。

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案在进行钢筋桁架楼承板施工时,我们需要关注几个关键的方面,这可不仅仅是简单的放样、切割和焊接,更多的是要在每一个环节中确保安全与质量。

接下来,我就跟大家聊聊这个过程中的一些要点,毕竟,做好每一个细节,才能让整个工程稳如泰山。

首先,了解钢筋桁架的特点是很重要的。

钢筋桁架,简单说就是一种用钢筋和连接件组合而成的结构,能够承受很大的荷载,常用于楼板和屋顶。

这种结构的优势在于,它能有效地减少混凝土的用量,降低自重,施工起来又相对简单,真是一举多得。

说到施工方案,首先就要进行现场勘查,确保现场环境适合施工,尤其是地基要稳固,这可是基础中的基础。

1.1 在准备阶段,我们需要明确施工图纸,确保所有的设计细节都得到合理的解读。

然后就是材料的选择,钢筋的型号、规格得一一对照。

材料不合格,后面的施工再精细也是枉然。

在这方面,选择正规的供应商是至关重要的,千万不要因小失大,图便宜可不值得。

1.2 施工前的安全培训也不能忽视,工人们得了解如何操作各种工具、如何佩戴安全防护装备,万一发生意外,可不是开玩笑的。

大家在工作时,也要随时关注身边的环境,确保没有安全隐患,毕竟安全第一,工期再紧也不能马虎。

进入到施工的实际操作阶段,钢筋的加工和安装便是重中之重。

首先,得把钢筋按照设计的尺寸进行切割,这一步可不能马虎,切割的误差直接影响到后续的施工。

紧接着,要进行钢筋的弯曲和焊接,焊接的质量关系到整体结构的稳定性,焊接不牢,后果不堪设想。

在焊接的过程中,焊缝的质量必须符合规范,必要时还得进行焊缝的探伤检测,确保没有隐患。

2.1 然后,桁架的组装就要登场了。

通常来说,钢筋桁架的组装可以采用现场拼装,也可以选择预制后运输到现场,这得根据具体情况而定。

拼装的时候,钢筋之间的连接要紧密,绝不能出现缝隙,稍不注意,就可能导致承载力不足。

为了确保连接的牢固,可以使用专用的连接件和锚固装置,简直是如虎添翼。

2.2 施工时,要时刻注意天气变化,毕竟天公不作美,雨天和风天施工都是大忌,安全第一,大家可得多留个心眼。

钢筋桁架楼承板施工方法

钢筋桁架楼承板施工方法

钢筋桁架楼承板施钢筋桁架楼承板施工方法一、钢筋桁架楼承板施工流程图拟定施工计划工程概况、材料管理、技术管理质量管理、安全管理、工程进度钢筋桁架楼承板进场起吊设备、进场路线、产品检验起吊及临时设置起吊前的准备、支撑件的安装钢梁上画出基准线、准备起吊零部件、采取安全防护措施钢筋桁架楼承板安装校正受损板边缘对准基准线,安装第一块板依次安装其它板板与板之间拉钩连接紧密板支座竖向钢筋与钢梁点焊板长度方向在钢梁上点焊利用非标准板收尾回收包装材料栓钉焊接瓷环烘焙、栓钉焊接管线敷设管线敷设边模板安装设置洞边边模板设置四周边模板附加钢筋工程设置连接钢筋设置附加钢筋设置柱边、洞边附加钢筋设置分布钢筋验收检查安装是否符合施工图要求检查钢筋长度及排列间距检查栓钉焊接质量检查边模板的施工质量检查模板与剪力墙的连接检查临时支撑情况检查是否有漏浆部位混凝土浇筑不允许混凝土堆积过高二、钢筋桁架楼承板的施工前准备1、钢筋桁架楼承板吊装前准备1)铺设施工用临时通道,保证施工方便及安全。

2)按图纸要求在梁上放设钢筋桁架楼承板铺设时的基准线。

3)在剪力墙及悬挑处设置支承件,确定剪力墙支模及钢筋工程完成。

4)准备好简易的操作工具,如吊装用软吊索及零部件、操作工人劳动保护用品等。

5)对操作工人进行技术及安全交底,发给作业指导书。

2、钢筋桁架楼承板吊装前检查1)钢结构构件安装完成并验收合格。

2)钢梁表面吊耳清除。

3)剪力墙、悬挑处角钢及临时支撑的安装完成。

4)起吊前对照图纸检查钢筋桁架楼承板型号是否正确。

5)检查钢筋桁架楼承板的拉钩是否变形。

若变形影响拉钩之间的连接,必须用专用矫正器械进行修理,保证板与板之间的搭钩连接牢固。

三、钢筋桁架楼承板的铺设钢筋桁架楼承板施工前,将各捆板吊运到各安装区域,明确起始点及板的扣边方向。

1、钢筋桁架楼承板在与核心筒剪力墙连接时,需在剪力墙混凝土浇筑时预先设置预埋钢筋,支撑角钢与相邻两钢梁上翼缘板焊接,角钢与钢梁上表面及焊缝相平,角钢与剪力墙之间若存在缝隙可采用干硬灰或发泡剂之类材料进行封堵,防止浇筑楼板混凝土时漏浆。

钢筋桁架楼承板施工方法

钢筋桁架楼承板施工方法

钢筋桁架楼承板施钢筋桁架楼承板施工方法一、钢筋桁架楼承板施工流程图拟定施工计划工程概况、材料管理、技术管理质量管理、安全管理、工程进度钢筋桁架楼承板进场起吊设备、进场路线、产品检验起吊及临时设置起吊前的准备、支撑件的安装钢梁上画出基准线、准备起吊零部件、采取安全防护措施钢筋桁架楼承板安装校正受损板边缘对准基准线,安装第一块板依次安装其它板板与板之间拉钩连接紧密板支座竖向钢筋与钢梁点焊板长度方向在钢梁上点焊利用非标准板收尾回收包装材料栓钉焊接瓷环烘焙、栓钉焊接管线敷设管线敷设边模板安装设置洞边边模板设置四周边模板附加钢筋工程设置连接钢筋设置附加钢筋设置柱边、洞边附加钢筋设置分布钢筋验收检查安装是否符合施工图要求检查钢筋长度及排列间距检查栓钉焊接质量检查边模板的施工质量检查模板与剪力墙的连接检查临时支撑情况检查是否有漏浆部位混凝土浇筑不允许混凝土堆积过高二、钢筋桁架楼承板的施工前准备1、钢筋桁架楼承板吊装前准备1)铺设施工用临时通道,保证施工方便及安全。

2)按图纸要求在梁上放设钢筋桁架楼承板铺设时的基准线。

3)在剪力墙及悬挑处设置支承件,确定剪力墙支模及钢筋工程完成。

4)准备好简易的操作工具,如吊装用软吊索及零部件、操作工人劳动保护用品等。

5)对操作工人进行技术及安全交底,发给作业指导书。

2、钢筋桁架楼承板吊装前检查1)钢结构构件安装完成并验收合格。

2)钢梁表面吊耳清除。

3)剪力墙、悬挑处角钢及临时支撑的安装完成。

4)起吊前对照图纸检查钢筋桁架楼承板型号是否正确。

5)检查钢筋桁架楼承板的拉钩是否变形。

若变形影响拉钩之间的连接,必须用专用矫正器械进行修理,保证板与板之间的搭钩连接牢固。

三、钢筋桁架楼承板的铺设钢筋桁架楼承板施工前,将各捆板吊运到各安装区域,明确起始点及板的扣边方向。

1、钢筋桁架楼承板在与核心筒剪力墙连接时,需在剪力墙混凝土浇筑时预先设置预埋钢筋,支撑角钢与相邻两钢梁上翼缘板焊接,角钢与钢梁上表面及焊缝相平,角钢与剪力墙之间若存在缝隙可采用干硬灰或发泡剂之类材料进行封堵,防止浇筑楼板混凝土时漏浆。

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案一、前期准备工作1.组织力量:确定施工队伍和施工人员数量,分配任务,建立良好的施工组织架构。

2.施工材料准备:根据楼层平面设计图纸,准备所需的钢筋、承板、钢筋焊接材料等施工材料。

3.施工设备准备:准备梁板支撑架、脚手架、起重设备等必要的施工设备,并保证其良好运行状态。

4.安全措施:制定安全施工方案,包括搭建安全通道、设置警示标识、安装防护网等,确保施工过程中的安全。

二、施工流程1.承板放样:根据楼层平面设计图纸,将承板的布置位置、尺寸进行放样,并进行清理和修整。

2.钢筋预埋:根据设计要求和放样图纸,在承板预留的孔洞中,进行预埋钢筋的布设和焊接。

确保钢筋的位置准确、连接牢固。

3.钢筋绑扎:根据设计要求,将预埋的钢筋进行绑扎,确保其结构牢固、稳定。

4.焊接承板:根据钢筋焊接完成后的承板位置,将承板进行压合焊接,保证承板与钢筋之间的紧密连接。

5.声波检测试验:对焊接完成的承板结构进行声波检测,确保焊缝质量合格,无裂纹、缺陷等问题。

6.承板涂保护层:对焊接完成的承板结构进行涂保护层处理,使用防腐涂料等材料,保护承板的耐久性和防腐效果。

7.承板安装:根据设计要求和放样图纸,安装已焊接完成的承板,并进行调整、校正,确保其位置和高程准确。

8.承板连接:将相邻承板之间进行连接,采用焊接或螺栓连接方式,确保整个承板结构的稳定性和承载力。

9.施工验收:按照设计要求和施工标准,进行承板结构的验收,确保施工质量符合要求。

三、安全措施1.施工现场设置安全警示标识,禁止非施工人员进入施工区域。

2.搭设安全通道,确保施工人员的安全通行。

3.施工时,施工人员必须佩带安全帽,系好安全带,并穿戴防护鞋、手套等个人防护用品。

4.施工期间,在承板上搭设脚手架,确保施工人员的安全作业。

5.使用起重设备时,必须由专职操作人员操作,并按照操作规程进行操作,保证起重作业的安全。

6.确保施工现场的通风良好,防止有害气体积聚。

钢筋桁架楼承板施工工法

钢筋桁架楼承板施工工法

钢筋桁架楼承板施工工法钢筋桁架楼承板施工工法一、前言钢筋桁架楼承板施工工法是一种常用于建筑楼板结构的施工方法。

它通过将钢筋桁架与混凝土板混合使用,实现了较大跨度的楼板结构,具有极高的承重能力和结构稳定性。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例,以便读者全面了解和应用该工法。

二、工法特点钢筋桁架楼承板施工工法的特点主要包括承载能力高、施工周期短、结构稳定可靠、适应范围广等。

其采用的钢筋桁架结构可以承受较大的荷载,使得楼板具有较大的跨度,适用于大跨度的建筑结构。

同时,钢筋桁架楼承板施工工法采用模板进行施工,使得施工周期大大缩短。

另外,该工法结构稳定可靠,能够满足建筑物的使用要求。

同时,它的适应范围广,可以用于多种建筑类型和用途。

三、适应范围钢筋桁架楼承板施工工法适用于多种建筑类型,包括公共建筑、商业建筑、工业建筑等。

它可以用于大型商场、体育馆、工厂等建筑物的楼板结构。

钢筋桁架楼承板施工工法还适用于地下室楼板结构,可以满足地下空间的使用需求。

四、工艺原理钢筋桁架楼承板施工工法的核心原理是通过钢筋桁架结构与混凝土板相结合,实现楼板的承重和结构稳定。

在施工中,首先安装钢筋桁架,然后在桁架上布置和固定钢筋,并进行模板的搭设和检查。

接着,将混凝土浇筑到模板中,待混凝土凝固后,拆除模板,完成楼板结构。

五、施工工艺钢筋桁架楼承板施工工法分为预制和现浇两种工艺。

预制工艺是将钢筋桁架制作成预制构件,然后与混凝土板一起安装;现浇工艺则是将钢筋桁架与模板现场施工,将混凝土直接浇筑在现场。

具体的施工过程包括钢筋桁架的制作与安装、混凝土的搅拌与浇筑、模板的搭设与拆除等。

六、劳动组织钢筋桁架楼承板施工工法需要合理组织施工人员,包括项目经理、施工队长、技术员、工人等。

在施工前应进行详细的施工方案编制和抽签,明确责任分工和任务时间。

施工现场应设置安全警示标识,并配备必要的施工设备和材料。

钢筋桁架楼承板安装工程

钢筋桁架楼承板安装工程

钢筋桁架楼承板安装工程1.工艺流程钢筋桁架楼承板施工:引测控制轴线→水平标高测量→模板支架搭设(调整标高)→梁柱模板安装、加固→钢筋桁架楼承板逐块安装(控制标高垫块放置→起吊、就位→临时固定→脱钩、校正→现浇楼板钢筋绑扎(机电暗管预埋)→混凝土浇捣→养护2.安装流程及要求(1)钢筋桁架楼承板吊具可采用吊运结构梁,保证吊点同时受力、构件平稳。

避免起吊过程中出现裂缝,扭曲等问题。

(2)塔吊缓缓将预制板吊起,待板的底边升至距地面500mm时略作停顿,再次检查吊挂是否牢固,板面有无污染破损,若有问题必须立即处理。

确认无误后,继续提升使之慢慢靠近安装作业面。

(3)钢筋桁架楼承板要从上垂直向下安装,在作业层上空20cm 处略作停顿,施工人员手扶楼板调整方向,将板的边线与墙上的安放位置线对准,注意避免叠合板上的预留钢筋与墙体钢筋碰撞,放下时要停稳慢放,严禁快速猛放,以避免冲击力过大造成板面震折裂缝。

5级风以上时应停止吊装。

(4)调整板位置时,要垫以小木块,不要直接使用撬棍,以避免损坏板边角,要保证搁置长度,其允许偏差不大于5mm。

(5)楼板安装完后进行标高校核,调节板下的可调支撑。

3.吊装施工本工程钢筋桁架楼承板采用塔吊吊装,为防止单点起吊引起构件变形,采用钢扁担起吊就位。

构件的起吊点应合理设置,保证构件水平起吊,避免磕碰构件边角,构件起吊平稳后再匀速移动吊臂,靠近建筑物后由人工对中就位。

钢筋桁架楼承板,具有面积大、厚度薄的特点,若直接吊装会使构件产生较大变形甚至断裂,因此对构件采取加固措施是必要的。

4.板缝及叠合层部位施工绑扎钢筋前清理干净叠合板上杂物,根据钢筋间距准确绑扎,钢筋绑扎时穿入叠合楼板上的桁架,钢筋上铁的弯钩朝向要严格控制,不得平躺。

双向板钢筋放置:当双向配筋的直径和间距相同时,短跨钢筋应放置在长跨钢筋之下;当双向配筋直径或间距不同时,配筋大的方向应放置在配筋小的方向之下。

拼缝处钢筋严禁漏放、错放;浇筑混凝土时下方需采用模板封堵。

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案钢筋桁架楼承板是建筑结构中的重要组成部分,承担着承载楼板荷载的重要任务。

在进行钢筋桁架楼承板的施工时,需要严格按照规范要求和施工方案进行操作,确保施工质量和安全。

本文将针对钢筋桁架楼承板施工方案进行详细介绍,以期为相关从业人员提供参考。

首先,进行施工前的准备工作。

在进行钢筋桁架楼承板的施工前,需要对施工现场进行认真的勘察和测量,确保施工的准确性和可行性。

同时,需要准备好所需的施工材料和设备,包括钢筋、混凝土、模板等,确保施工过程中的顺利进行。

其次,进行钢筋的安装。

在进行钢筋桁架楼承板的施工时,首先需要进行钢筋的安装工作。

根据设计要求和施工图纸,将预先加工好的钢筋进行按照要求的布置和连接,确保钢筋的数量和位置符合要求,同时要注意钢筋的防锈处理和连接的牢固性。

接下来,进行模板的搭设。

在进行钢筋桁架楼承板的施工时,需要根据设计要求和施工图纸进行模板的搭设工作。

模板的搭设需要严格按照规范进行,确保模板的平整度和稳固性,避免在混凝土浇筑时出现变形和渗漏现象。

然后,进行混凝土的浇筑。

在进行钢筋桁架楼承板的施工时,混凝土的浇筑是至关重要的一步。

在进行混凝土浇筑前,需要对混凝土的配合比和浇筑工艺进行严格把控,确保混凝土的质量和均匀性。

同时,需要采取适当的震捣和养护措施,确保混凝土的强度和耐久性。

最后,进行验收和整理。

在完成钢筋桁架楼承板的施工后,需要进行施工质量的验收工作。

验收包括对钢筋的数量和位置、模板的平整度和稳固性、混凝土的质量和均匀性等方面进行检查,确保施工质量符合规范要求。

同时,需要对施工现场进行整理和清理,确保施工现场的整洁和安全。

总之,钢筋桁架楼承板的施工是一个复杂而又关键的工程,需要严格按照规范要求和施工方案进行操作,确保施工质量和安全。

只有在严格按照规范进行操作的前提下,才能够保证钢筋桁架楼承板的施工质量和安全可靠。

希望本文能够为相关从业人员提供一定的参考和帮助。

大跨度钢连廊钢筋桁架楼承板施工方法

大跨度钢连廊钢筋桁架楼承板施工方法

一、前言大跨度钢连廊钢筋桁架楼承板作为一种新型的建筑结构形式,其施工方法与传统建筑施工有着一定的区别。

本文将详细介绍大跨度钢连廊钢筋桁架楼承板的施工方法,包括施工准备、材料选用、施工工艺等方面的内容。

二、施工准备1. 现场勘测:在进行大跨度钢连廊钢筋桁架楼承板施工前,需要对施工场地进行认真勘测,了解地形、地貌和地质条件,保证施工的安全性和稳定性。

2. 施工图纸审核:进行施工前需要对施工图纸进行审核,确保施工图纸符合设计要求,满足施工需要。

3. 施工人员安排:合理安排施工人员,包括工地管理、施工质量监督、技术人员等,保证施工人员的专业性和施工队伍的稳定性。

三、材料选用1. 钢材选用:钢连廊和钢筋桁架的选材需要符合国家相关标准,选择质量好、稳定性强的钢材进行施工。

2. 混凝土选用:楼承板的混凝土选用需要符合设计要求,根据不同地区的气候条件和使用环境进行具体选材。

四、施工工艺1. 钢连廊安装:首先进行钢连廊的安装,包括连接零件的调整、立柱的固定等,保证钢连廊的稳定性。

2. 钢筋桁架搭设:在钢连廊安装完成后,进行钢筋桁架的搭设工作,按照设计要求进行施工,保证钢筋桁架的承重性。

3. 楼承板浇筑:最后进行楼承板的浇筑工作,根据设计要求进行混凝土搅拌、运输和浇筑,保证楼承板的质量和稳定性。

五、施工注意事项1. 安全第一:在进行大跨度钢连廊钢筋桁架楼承板施工过程中,安全第一,严格遵守国家相关安全规定,做好安全防护工作。

2. 质量控制:对施工过程中的材料选用、工艺操作等进行严格控制,保证施工质量符合设计要求。

3. 环境保护:在施工过程中,要注意保护周边环境,避免施工对周边环境造成污染或破坏。

六、总结大跨度钢连廊钢筋桁架楼承板作为一种新型的建筑结构形式,其施工方法需要特别注意施工准备、材料选用、施工工艺等方面的内容。

只有严格按照国家相关规定进行施工,保证施工质量和安全性,才能够确保建筑结构的稳定性和优质性。

七、工程实例分析在实际施工中,大跨度钢连廊钢筋桁架楼承板的施工方法需要根据具体情况进行合理调整和应用。

钢筋桁架楼承板的施工方法

钢筋桁架楼承板的施工方法

钢筋桁架楼承板的施工方法钢筋桁架楼承板是建筑工程中常见的一种结构,用于支撑楼板和承载楼层的荷载。

本文将介绍钢筋桁架楼承板的施工方法,包括材料准备、施工步骤等方面。

一、材料准备1. 钢筋:选择符合设计要求的钢筋,包括直径、型号等方面的要求。

2. 混凝土:选择符合强度等级及配合比要求的混凝土,确保质量。

3. 模板:选择质量好、尺寸准确的木模板或者钢模板,确保楼承板的表面光滑。

4. 脚手架:搭建稳固的脚手架,以支撑施工过程中的人员和材料。

二、施工步骤1. 模板制作:根据设计图纸要求,制作好楼承板的模板,并进行检查确认尺寸是否符合要求。

2. 钢筋加工:根据设计要求和施工图纸,将钢筋进行加工和焊接,保证桁架的焊接牢固,钢筋之间的连接牢固。

3. 模板安装:将制作好的模板放置到预定位置,并用螺栓等固定,确保模板的稳定。

4. 钢筋布置:将准备好的钢筋放置到模板内,按照施工图纸和设计要求进行布置,确保每根钢筋的位置和间距准确。

5. 钢筋连接:使用焊接或绑扎的方法,将钢筋进行连接和加固,确保整体的稳定性和承载能力。

6. 混凝土浇筑:在钢筋布置完毕后,进行混凝土的浇筑,要保证混凝土的均匀性和充实性,以减少楼承板的裂缝和不均匀变形。

7. 养护和拆模:混凝土浇筑完成后,进行适当的养护,保持湿润环境,然后在混凝土达到设计强度后拆除模板。

三、施工注意事项1. 确保施工安全:在施工过程中,要加强安全管理,采取必要的防护措施,确保施工安全。

2. 合理组织施工:合理安排施工人员、设备和材料,确保施工的高效、顺利进行。

3. 严格按照设计要求施工:施工过程中,要严格按照设计图纸和相关规范要求进行施工,不得随意更改或省略施工工序。

4. 质量检查:在施工过程中,要进行定期的质量检查,随时发现并及时解决施工质量问题。

总结:钢筋桁架楼承板的施工是一项重要的工程,需要严格按照设计要求和相关规范进行施工。

在材料准备、施工步骤和注意事项等方面,都需要注意细节,确保楼承板的质量和安全性。

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案一、施工前准备工作在进行钢筋桁架楼承板施工之前,应做好以下准备工作:1. 组织会议:召集施工人员,了解施工计划和要求,明确每个人的职责和任务。

2. 施工设备准备:确保所有所需的施工设备都齐全,并保证其正常运转。

3. 材料准备:根据施工计划,预先采购好所需的钢筋、混凝土和其他施工材料,并做好材料管理工作。

4. 基础处理:确保楼承板承重墙的基础已经完成了处理,并经过验收合格。

5. 安全措施:制定详细的施工安全措施,并提供必要的安全装备和培训。

二、钢筋测量和切割1. 钢筋测量:根据构图和设计要求,测量钢筋的长度和尺寸,确保钢筋与设计图纸一致。

2. 钢筋切割:根据测量结果,使用适当的工具和设备,将钢筋进行切割。

确保切割的钢筋长度准确无误。

三、钢筋焊接和连接1. 钢筋焊接:根据设计要求和构图,将钢筋进行焊接。

确保焊接点牢固可靠,焊接质量符合相关标准。

2. 钢筋连接:根据设计图纸,将不同部分的钢筋进行连接,使用合适的连接件进行固定。

四、承板模板安装1. 模板准备:根据设计要求和构图,准备好合适的承板模板。

确保模板的质量符合相关标准,并做好模板的防腐处理。

2. 模板安装:根据设计要求和构图,将承板模板按照预定位置进行安装。

确保模板的水平和垂直度,使用适当的支撑和固定装置进行固定。

五、浇筑混凝土1. 混凝土搅拌:按照设计要求,准备好所需的混凝土。

使用合适的搅拌设备和方法进行混凝土的搅拌,确保混凝土的质量。

2. 混凝土浇筑:将混凝土倒入已安装好的承板模板内,按照设计要求和构图进行浇筑。

确保混凝土的均匀分布与密实性。

六、养护与验收1. 养护:在混凝土浇筑后,及时进行养护工作。

使用适当的养护方法和措施,确保混凝土的强度和耐久性。

2. 验收:在养护结束后,按照相关规范和要求进行楼承板的验收工作。

包括对钢筋的质量、混凝土的均匀性以及楼承板的平整度等方面进行检查。

钢筋桁架楼承板施工方案的实施需要严格遵守相关规范和安全要求,确保施工质量和施工进度。

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案钢筋桁架楼承板施工方案一、施工前准备工作1.组织项目部开展安全技术交底会议,明确各岗位工作职责和安全措施。

2.编制详细的工程施工方案,包括施工流程、施工时间表和施工图纸等。

3.采购所需的施工材料,确保材料符合标准要求,数量充足。

4.制定好施工现场的布置方案,确保施工道路畅通,施工设备与材料摆放合理。

二、钢筋装置1.根据设计要求和施工图纸进行现场勘测,确定桁架楼承板的尺寸和位置。

2.制定合理的承板装置方案,并按照要求进行钢筋加工和焊接。

3.将钢筋所需的材料运送到施工现场,并按照施工图纸的要求进行组装和焊接。

4.检查承板钢筋的质量,并进行必要的修整和调整。

三、混凝土浇筑1.在进行混凝土施工前,确保施工现场的预埋件和钢筋骨架的质量和位置符合要求。

2.组织清理施工现场,清除杂物和积水,确保施工的环境整洁和安全。

3.搅拌混凝土,保证混凝土的配合比符合设计要求,并将混凝土运至施工现场。

4.在混凝土浇筑过程中,要进行充分的振捣和震动,保证混凝土的密实性和强度。

5.对浇筑完成的混凝土进行养护处理,包括覆盖塑料薄膜和定期浇水等。

四、验收与整理1.在混凝土养护期结束后,进行楼承板的验收工作,确保其质量符合设计和施工要求。

2.对施工现场进行清理和整理,包括清除杂物和废料,并对设备和机械进行检修和保养。

3.编制详细的施工记录和验收报告,包括施工过程的记录、材料使用情况和质量检测结果等。

4.及时进行施工汇报和交底,向业主和监理单位汇报施工情况和工作进展。

以上就是钢筋桁架楼承板施工方案的基本内容,通过合理的施工流程和规范的操作,可以确保工程质量和进度的达标。

同时,在施工过程中要严格按照施工图纸和设计要求进行操作,并保证施工现场的安全和环境卫生。

钢筋桁架楼承板的施工方法

钢筋桁架楼承板的施工方法

钢筋桁架楼承板的施工方法钢筋桁架楼承板是建筑工程中常见的结构构件,用于承载楼板荷载并传递到承重墙或框架梁上。

它具有承载能力强、施工方便、施工周期短等优势,在大型建筑项目中得到广泛应用。

本文将介绍钢筋桁架楼承板的施工方法,以帮助读者了解该结构构件的施工流程和要点。

一、前期准备工作1. 组织设计和施工人员进行现场勘测,确认楼承板的位置和尺寸。

2. 制定详细的施工方案,包括板模型选择、钢筋布置、浇筑混凝土等。

3. 准备施工材料和设备,包括木模板、扣件、钢筋、混凝土料等。

二、板模型搭设1. 根据设计要求和施工方案,选择合适尺寸的木模板,进行裁切和拼接。

2. 将木模板用扣件固定在支撑架上,确保模板牢固稳定。

3. 根据设计要求和施工方案,进行合理的放线工作,确定板模型的位置和尺寸。

三、钢筋布置1. 根据设计图纸和钢筋工程数量清单,准备好所需的钢筋材料。

2. 制定钢筋布置方案,确定钢筋的位置、间距和固定方式。

3. 进行钢筋的加工和整理,确保钢筋的尺寸和形状符合设计要求。

4. 将钢筋按照布置方案放置在模板内,并用扣件等方法固定好。

四、混凝土浇筑1. 混凝土的配制应根据设计要求进行,调配混凝土时应注意控制好水灰比和骨料的选用。

2. 在混凝土浇筑前,应先进行稀释处理,防止空隙和气泡的出现。

3. 浇筑混凝土时应注意均匀、连续的进行,避免出现浇筑不均匀或积水的情况。

4. 在浇筑完混凝土后,使用振动器进行振动,以排除空隙和气泡,提高混凝土的密实性。

5. 待混凝土凝固后,进行养护措施,保持适宜的湿度和温度,以确保混凝土的强度和耐久性。

五、模板拆除与后续处理1. 待混凝土彻底凝固后,可以进行模板的拆除工作。

拆除时要注意保护混凝土的完整性。

2. 拆除模板后,对钢筋进行检查和清理,确保钢筋的尺寸和位置符合设计要求。

3. 对承板进行验收和质量检查,确保其满足相关的标准和要求。

4. 钢筋桁架楼承板施工完毕后,及时进行相关记录和档案整理,以备日后参考和维护。

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案

钢筋桁架楼承板施工方案钢筋桁架楼承板施工方案一、施工准备工作:1.组织专业人员进行施工前的方案审核。

2.检查材料、设备及施工现场的准备情况,确保施工所需材料、设备的配备及现场准备工作完成。

3.进行现场施工的交底工作,明确施工流程、注意事项等。

二、基础施工:1.根据设计要求,在地面上进行钢筋组织、定位,并进行校核。

2.浇筑混凝土地板基础,按照设计要求进行抹平、整平工作。

三、钢筋桁架搭设:1.按照设计要求,在地板基础上采用自动化钢筋绞盘进行钢筋桁架的搭设。

2.确保钢筋桁架的水平、垂直并进行校核。

3.桁架之间的连接采用焊接方式进行固定,焊接点符合相关规范。

四、楼承板浇筑:1.根据设计要求,在钢筋桁架上进行楼承板的浇筑,采用泵送混凝土进行浇筑。

2.确保模板的安装、固定和调整,模板表面光洁,无漏浆等现象。

3.在浇筑过程中,采取适当的振动设备进行振捣操作,确保混凝土的密实性。

4.浇筑完成后,按照规定的养护期进行养护。

五、检测及验收:1.进行楼承板的质量检测,包括尺寸、强度等方面的检测。

2.将检测结果与设计要求进行对比,符合要求的进行验收,不符合要求的进行整改。

六、安全措施:1.施工现场应设立安全警示标志,明确安全区域。

2.施工人员应佩戴好安全帽,并使用安全绳等安全防护设备。

3.施工人员应严格按照操作规程进行作业,禁止违章操作。

4.及时清理施工现场,防止施工现场的杂物堆放造成安全隐患。

以上是钢筋桁架楼承板施工方案的基本内容,如有特殊情况需要进一步施工方案的调整,应在施工前进行充分的研究和论证,并经专家或相关部门的批准。

同时,在施工过程中要做好施工记录和相关验收资料的整理,以备查档使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢筋桁架模板的施工:
1.钢筋桁架模板平面及立面施工顺序:每层钢筋桁架模板的铺设宜从起始位置向一
个方向铺设,随主体结构安装施工顺序铺设相应各层的钢筋桁架模板。

2.楼板铺设前,应按图纸所示的起始位置放设铺设时的基准线。

对准基准线,安装
第一块板,将其支座竖筋与钢梁点焊固定。

再依次安装其它板,在铺设过程中每铺设一跨板要进行按图标注尺寸校对,若有偏差要随即调整。

3.楼板连接采用扣合方式,板与板之间的拉钩连接应紧密,保证浇筑混凝土时不漏
浆,同时注意排板方向要一致,桁架节点间距为200㎜,注意不同模板的横向节点要对齐。

4.平面形状变化处(钢柱角部、核心筒转角处、梁面衬垫连接板等),可将钢筋桁架
模板两端切割,切割前应对要切割的尺寸进行放线并检查复核。

可采用机械或氧气切割,切割时尽量选择桁架接点的部位,但必须满足设计搭接的要求,切割后的钢筋桁架模板端部仍需按照原来的要求焊接水平支座钢筋和竖向支座钢筋,若在节点中部切断,腹杆钢筋也需焊接在竖向钢筋上,就位后方可进行安装。

5.跨间收尾处若板宽不足576mm,可将钢筋桁架模板沿钢筋桁架长度方向切割,切
割后板上应有一榀或二榀钢筋桁架,不得将钢筋桁架切断。

6.钢筋桁架平行于钢梁端部处,底模在钢梁上的搭接不小于30mm,沿长度方向将
镀锌钢板与钢梁点焊,焊接采用手工电弧焊,间距为300mm。

7.钢筋桁架垂直于钢梁端部处,模板端部的竖向钢筋在钢梁上的搭接长度(指钢梁
的上翼缘边缘与端部竖向支座钢筋的距离)应≥5d(d为下部受力钢筋直径),且不能小于50mm,并应保证镀锌底模能搭接到钢梁之上。

搭接到钢梁上的竖向钢筋及底模应与钢梁点焊牢固。

8.待铺设一定面积后,必须按设计要求设置楼板支座连接筋、加强筋及负筋等。


接筋等应与钢筋桁架绑扎连接。

并及时绑扎分布钢筋,以防止钢筋桁架侧向失稳。

9.边模板安装时应拉线校直,调节适当后利用钢筋一端与栓钉点焊,一端与边模板
点焊,将边模固定,边模板底部与钢梁的上翼缘点焊间距300mm。

10.若设计在楼板上要开洞口,施工应预留。

应按设计要求设洞口边加强筋,四周设
边模板,待楼板混凝土达到设计强度后,方可切断钢筋桁架模板的钢筋及底模。

切割时宜从下往上切割,防止底模边缘与浇注好的混凝土脱离,切割可采用机械
切割或氧割进行。

11.钢筋桁架模板安装好以后,禁止切断钢筋桁架上的任何钢筋,若确需将钢筋桁架
裁断,应采用相同型号的钢筋将钢筋桁架重新绑扎连接,并满足设计要求的搭接长度。

12.钢筋桁架模板铺设好后,应做好成品保护,避免人为的损坏,禁止堆放杂物。

钢筋桁架模板施工安全措施:
1.捆吊装到空中后,捆下方周围不得站人和行走。

2.钢筋桁架模板施工楼层下方禁止人员穿行。

特别是需要动火切割位置处,施工时
应对周边及下面进行清理检查,防止火险发生。

且须配备有效灭火设施,并有专人巡视。

3.钢筋桁架模板铺设时必须做到随打开包装随铺,必须边铺设边电焊固定。

禁止散
板无固定和用钢筋桁架模板作临时铺设,若该项目有不规则模板边角尖锐,注意安全。

4.不得在未固定牢靠或未按设计要求设临时支撑的钢筋桁架模板板材上行走。

行走
时不宜踩踏在镀锌底模钢板上,防止焊点脱开而发生意外。

5.钢筋桁架模板铺设后应及时封闭洞口,设护栏并作明显标识。

6.已铺设,但未浇筑砼的钢筋桁架模板上应避免过大的集中荷载,施工均布荷载不
能大于1.5KN/m2,或施工集中荷载不能大于2.5KN/m。

7.水电安装的管线接线盒用铁丝固定后,可焊接在钢筋桁架模板桁架的腹杆上,不
得焊接在受力钢筋上。

8.混凝土浇注过程中,应符合国家标准《混凝土工程的施工质量验收规范》GB50204
中的有关规定。

并注意随时将混凝土铲平,严禁将混凝土堆积过高,堆积高度不能超过两倍楼板高度及300mm较小者。

钢筋桁架模板施工质量检查:
1.楼板的几何尺寸及钢筋桁架的构造尺寸是否满足要求;
2.每个部位钢筋桁架模板的型号、编号、梁上位置是否与图纸相符;
3.支座竖筋及板边在钢梁上的搭接长度是否满足要求;
4.支座竖筋、板端、板边及边模是否与钢梁或栓钉焊接牢固;
5.板边及异形处经过切割的位置处保证无漏浆部位存在;
6.钢柱边、钢筋桁架模板底部及混凝土边的临时支撑的情况是否符合设计要求;
7.预留洞口位置是否在允许偏差范围内。

8.检验栓钉焊接质量。

检查钢筋桁架模板板与板之间拉钩连接是否完全扣合、扣合是否紧密。
