华为传输设备硬件介绍
02-华为设备基本介绍
一、我司现有的华为单板、设备介绍：1)我司现有的华为传输设备类型：OptiX155/622H,OptiX2500+,OptiX10G，OptiX155C，Optix BWS 320G，华为传输设备支持带电拔插单板。
2)10G设备中常见的单板：SL64板：1路STM-64光接口板；SL16板：1路STM-16光接口板；SLO1板：8路STM-1光信号接口板；SLQ4板：4路STM-4光信号接口板；AXCS（EXCS）板：交叉时钟处理板；GE02板：2路千兆以太网接口板；ASCC板：主控公务板；ABA2板：2路功放板；ABPA板：2路功放/前放一体板3)2500+（metro3000）设备中常见的单板：S16板：单路STM-16光接口板；SQ1板：4路STM-1光接口板；SL1板：1路STM-1光接口板；SD1板：2路STM-1光接口板；SD4板：2路STM-4光接口板；EGT板：2个1000Base-LX/SX光接口板；ET1板：8个10M/100M兼容以太网口透传接口板；XCS板：交叉时钟处理板；PQ1板：63路2M支路板；PD1板：32路2M支路板；SCC板：主控公务板；4)155/622H（metro1000）设备中常见单板OI2D板：2路STM-1光口板；OI2S板：1路STM-1光口板；OI4板；1路STM-4光口板；SP1D板：8路2M通道板；SCB板：集主控、公务、交叉、时钟一体板；5)155C设备是接入网160B中的ASU单板；二、单板指示灯闪烁情况a)绿色灯：设备运行灯快闪：每秒闪烁5次未开工状态正常闪烁： 1秒亮,1秒灭正常开工状态慢闪： 2秒亮,2秒灭与主控通信中断，脱机状态b)红色灯：告警指示灯每隔1秒闪烁3次有危急告警发生每隔1秒闪烁2次主要告警发生每隔1秒闪烁1次次要告警发生常亮单板存在硬件故障，自检失败。
华为各传输设备介绍
名目技术建议书1引言近年来，在中国电信公司的关注和大力支持下，华为公司光网络取得了长足的开展和进步。
截至2007年底，华为OptiX光网络系列产品在全球网上应用超过70万套，在109多个国家和地区的540多个运营商获得规模应用，规模应用于全球电信50强中的28个。
据业界著名咨询公司OvumRHK统计：自2001年起华为在亚太光网络市场排名持续第一；2007年华为是全球光网络市场增长最快的设备提供商(2007年vs.2006年全球光网络市场份额年度同比增长第一)，份额到达12.8%，全球排名第二。
另外，华为公司有完整的提供链体系和质量保证措施，可保证符合标书要求的合格标的物的按时交付；还有完善的售后效劳支撑体系，可为电信公司的网络建设和运营提供有力保障。
作为中国电信公司的重要合作伙伴，华为技术不仅是一个国际知名大公司，更是一个对客户负责的公司。
在此，华为技术建议中国电信集团公司在本次采购工程中，采纳华为公司的OptiXOSN9500、OptiXOSN7500、OptiXOSN3500、OptiXOSN2500、、OptiXOSN2000、OptiX10G 〔Metro5000〕、OptiX2500+〔Metro3000〕、OptiX155/622H〔Metro1000〕设备、OptiXMetro500、OptiXMetro100。
结合电信本次集采工程及华为设备在电信网络上的应用情况，华为公司从电信公司的实际运营动身，整网考虑电信传送网络的快速调度、快速调整、快速覆盖、快速扩容的端到端响应需求，充分发扬同一厂家SDH设备、网络级网管在超大型网络中的端到端调度优势，最大限度提升电信传送网络的竞争优势，并尽可能落低业务的运营本钞票。
需要特别指出的是，本次建议采纳的OptiXOSN9500、OptiXOSN7500、OptiXOSN3500和OptiXOSN2500可向ASON智能光网络平滑演进，只需要升级设备的主控软件，并在网管系统上加载ASON智能操纵软件模块即可。

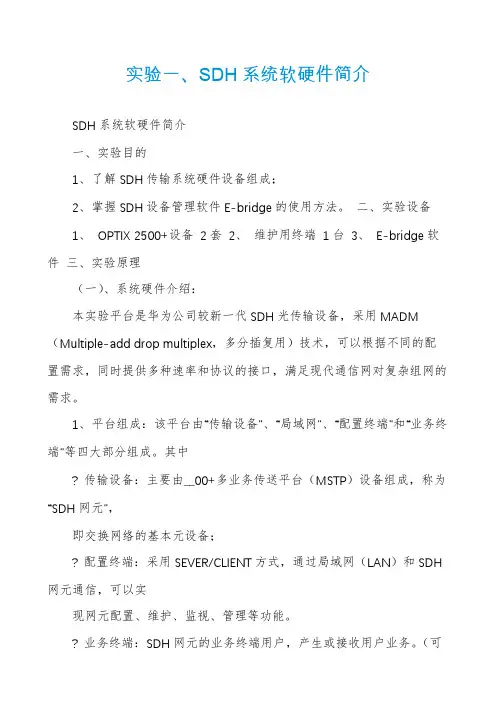

实验一、SDH系统软硬件简介
实验一、SDH系统软硬件简介SDH系统软硬件简介一、实验目的1、了解SDH传输系统硬件设备组成；2、掌握SDH设备管理软件E-bridge的使用方法。
二、实验设备1、OPTIX 2500+设备2套2、维护用终端1台3、E-bridge软件三、实验原理（一）、系统硬件介绍：本实验平台是华为公司较新一代SDH光传输设备，采用MADM （Multiple-add drop multiplex，多分插复用）技术，可以根据不同的配置需求，同时提供多种速率和协议的接口，满足现代通信网对复杂组网的需求。
1、平台组成：该平台由“传输设备”、“局域网”、“配置终端”和“业务终端”等四大部分组成。
其中? 传输设备：主要由__00+多业务传送平台（MSTP）设备组成，称为“SDH网元”，即交换网络的基本元设备；? 配置终端：采用SEVER/CLIENT方式，通过局域网（LAN）和SDH 网元通信，可以实现网元配置、维护、监视、管理等功能。
? 业务终端：SDH网元的业务终端用户，产生或接收用户业务。
（可选，因为SDH网元的上游或下游也可以是元）? 局域网（LAN）：分为两类。
一类是SDH配置网，连接SDH网元与维护终端；一类是SDH业务网，连接SDH网元与用户终端。
业务终端配置终端业务终端业务终端称OptiX 2500+是多业务传送平台（MSTP），是因为其上可以传输SDH/ATM/以太网/DWDM等技术的业务，并能实现带宽动态分配，完成VLAN控制和二层交换技术。
2、SDH网元组成：本实验室的OptiX 2500+设备由机柜、子架、电源以及若干可选“插入式电路板”等构成，干线传输速率为622M和2.5G。
⑴Optix 2500+设备实物图：业务终端业务终端一个机柜包含两个子架，可以放置两套__00+设备。
⑵SDH电源? 两套总电源，本应连在不同的供电箱上，由于实验室条件受限，均连在同一强电箱上，故使用时随便二选一。
（最左两大键）? 右四小键分别是对上/下子架供电的两套电源，对应总电源。

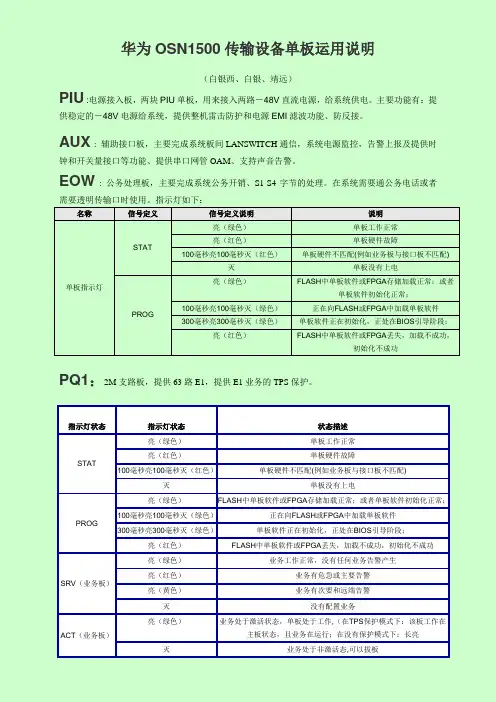

华为metro1000传输设备说明
华为OSN1500传输设备单板运用说明（白银西、白银、靖远）PIU :电源接入板，两块PIU单板，用来接入两路－48V直流电源，给系统供电。
主要功能有：提供稳定的－48V电源给系统，提供整机雷击防护和电源EMI滤波功能、防反接。
AUX: 辅助接口板，主要完成系统板间LANSWITCH通信，系统电源监控，告警上报及提供时钟和开关量接口等功能、提供串口网管OAM、支持声音告警。
EOW: 公务处理板，主要完成系统公务开销、S1-S4字节的处理。
在系统需要通公务电话或者需要透明传输口时使用。
指示灯如下：名称信号定义信号定义说明说明单板指示灯STAT亮（绿色）单板工作正常亮（红色）单板硬件故障100毫秒亮100毫秒灭（红色）单板硬件不匹配(例如业务板与接口板不匹配)灭单板没有上电PROG亮（绿色）FLASH中单板软件或FPGA存储加载正常；或者单板软件初始化正常；100毫秒亮100毫秒灭（绿色）正在向FLASH或FPGA中加载单板软件300毫秒亮300毫秒灭（绿色）单板软件正在初始化，正处在BIOS引导阶段；亮（红色）FLASH中单板软件或FPGA丢失，加载不成功，初始化不成功PQ1：2M支路板，提供63路E1，提供E1业务的TPS保护。
指示灯状态指示灯状态状态描述STAT亮（绿色）单板工作正常亮（红色）单板硬件故障100毫秒亮100毫秒灭（红色）单板硬件不匹配(例如业务板与接口板不匹配) 灭单板没有上电PROG亮（绿色）FLASH中单板软件或FPGA存储加载正常；或者单板软件初始化正常；100毫秒亮100毫秒灭（绿色）正在向FLASH或FPGA中加载单板软件300毫秒亮300毫秒灭（绿色）单板软件正在初始化，正处在BIOS引导阶段；亮（红色）FLASH中单板软件或FPGA丢失，加载不成功，初始化不成功SRV（业务板）亮（绿色）业务工作正常，没有任何业务告警产生亮（红色）业务有危急或主要告警亮（黄色）业务有次要和远端告警灭没有配置业务ACT（业务板）亮（绿色）业务处于激活状态，单板处于工作,（在TPS保护模式下：该板工作在主板状态，且业务在运行；在没有保护模式下：长亮灭业务处于非激活态,可以拔板CXL4：线路板，实现光信号处理、交叉、定时、主控等功能，单板示意图如下：单板指示灯说明：STAT绿灯亮：单板工作正常，红灯亮：单板硬件故障红灯100ms亮，100ms灭：单板硬件不匹配；ACTX 绿灯亮：交叉主板状态灭：交叉备板状态；ACTC 绿灯亮：主控主板状态灭：主控备板状态PROG 绿灯亮：单板软件和FPGA加载正常，工作正常绿灯100ms亮，100ms灭：正在加载软件绿灯300ms亮，300ms灭：单板软件在初始化红灯亮：单板软件和FPGA丢失；SRVX 绿灯亮，业务工作正常，没有任何业务告警产生。

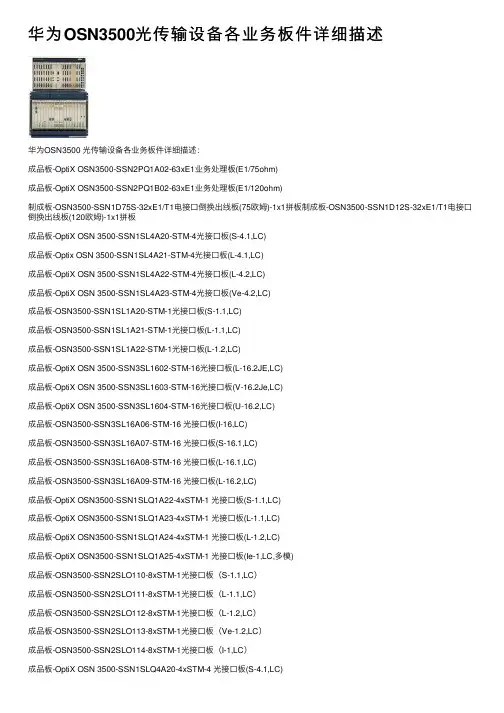

华为OSN3500光传输设备各业务板件详细描述
华为OSN3500光传输设备各业务板件详细描述华为OSN3500 光传输设备各业务板件详细描述：成品板-OptiX OSN3500-SSN2PQ1A02-63xE1业务处理板(E1/75ohm)成品板-OptiX OSN3500-SSN2PQ1B02-63xE1业务处理板(E1/120ohm)制成板-OSN3500-SSN1D75S-32xE1/T1电接⼝倒换出线板(75欧姆)-1x1拼板制成板-OSN3500-SSN1D12S-32xE1/T1电接⼝倒换出线板(120欧姆)-1x1拼板成品板-OptiX OSN 3500-SSN1SL4A20-STM-4光接⼝板(S-4.1,LC)成品板-Optix OSN 3500-SSN1SL4A21-STM-4光接⼝板(L-4.1,LC)成品板-OptiX OSN 3500-SSN1SL4A22-STM-4光接⼝板(L-4.2,LC)成品板-OptiX OSN 3500-SSN1SL4A23-STM-4光接⼝板(Ve-4.2,LC)成品板-OSN3500-SSN1SL1A20-STM-1光接⼝板(S-1.1,LC)成品板-OSN3500-SSN1SL1A21-STM-1光接⼝板(L-1.1,LC)成品板-OSN3500-SSN1SL1A22-STM-1光接⼝板(L-1.2,LC)成品板-OptiX OSN 3500-SSN3SL1602-STM-16光接⼝板(L-16.2JE,LC)成品板-OptiX OSN 3500-SSN3SL1603-STM-16光接⼝板(V-16.2Je,LC)成品板-OptiX OSN 3500-SSN3SL1604-STM-16光接⼝板(U-16.2,LC)成品板-OSN3500-SSN3SL16A06-STM-16 光接⼝板(I-16,LC)成品板-OSN3500-SSN3SL16A07-STM-16 光接⼝板(S-16.1,LC)成品板-OSN3500-SSN3SL16A08-STM-16 光接⼝板(L-16.1,LC)成品板-OSN3500-SSN3SL16A09-STM-16 光接⼝板(L-16.2,LC)成品板-OptiX OSN3500-SSN1SLQ1A22-4xSTM-1 光接⼝板(S-1.1,LC)成品板-OptiX OSN3500-SSN1SLQ1A23-4xSTM-1 光接⼝板(L-1.1,LC)成品板-OptiX OSN3500-SSN1SLQ1A24-4xSTM-1 光接⼝板(L-1.2,LC)成品板-OptiX OSN3500-SSN1SLQ1A25-4xSTM-1 光接⼝板(Ie-1,LC,多模)成品板-OSN3500-SSN2SLO110-8xSTM-1光接⼝板（S-1.1,LC）成品板-OSN3500-SSN2SLO111-8xSTM-1光接⼝板（L-1.1,LC）成品板-OSN3500-SSN2SLO112-8xSTM-1光接⼝板（L-1.2,LC）成品板-OSN3500-SSN2SLO113-8xSTM-1光接⼝板（Ve-1.2,LC）成品板-OSN3500-SSN2SLO114-8xSTM-1光接⼝板（I-1,LC）成品板-OptiX OSN 3500-SSN1SLQ4A20-4xSTM-4 光接⼝板(S-4.1,LC)成品板-OptiX OSN 3500-SSN1SLQ4A21-4xSTM-4 光接⼝板(L-4.1,LC)成品板-OptiX OSN 3500-SSN1SLQ4A22-4xSTM-4 光接⼝板(L-4.2,LC）OSN3500-SSN1EGS410-四路交换式千兆以太⽹处理板（1000BASE-SX,850-LC）OSN3500-SSN1EGS411-四路交换式千兆以太⽹处理板(1000BASE-LX,1310-LC) OSN3500-SSN1EGS412-四路交换式千兆以太⽹处理板(1000BASE-VX,1310-LC) OSN3500-SSN1EGS413-四路交换式千兆以太⽹处理板(1000BASE-ZX,1550-LC) OSN3500-SSN1EGS414-四路交换式千兆以太⽹处理板(1000BaseT,RJ45。
华为传输设备硬件介绍 PPT
85
41
RUN
ETHERNET
COM2
COM3
COM4(F3)
F2
4
1
1
CRT
RST
ALM OUT1 MODEM(F)
OUT2
IN1/2
光网络产品介绍
---SDH&OSN产品
光网络产品技术服务部 2007.01
•内容介绍
第一章 SDH&OSN产品简介 第二章 SDH&OSN产品组网和应用 第三章 硬件特性 第四章 尾纤及线缆
华为SDH&OSN产品介绍
OptiX iManager T2000/T2100
NMS
SDH产品系列
OptiX Metro 100 OptiX Metro 200 OptiX Metro 500 OptiX Metro 1000(155/622H) OptiX Metro 1050 OptiX Metro 2050(155/622) OptiX 2500 OptiX Metro 3000(2500+) OptiX Metro 3100 OptiX Metro 5000 OptiX OSN 2000
OSN产品系列
OptiX OSN 1500A OptiX OSN 1500B OptiX OSN 2500 OptiX OSN 2500 REG OptiX OSN 3500 OptiX OSN 7500 OptiX OSN 9500
SDH主流发货产品
Metro 100
Metro 500
Metro 1000 （155/622H）
可安装于19“/ETSI 300mm/ETSI 600mm机柜中 可以壁挂式安装 桌面安装
业务接入能力
华为全系列传输设备介绍
Pp－表示光通道代价(dB) C－所有活动连接器衰减之和，每个连接器衰减取0．5dB Mc－表示光缆富裕度，取3dB af—光纤衰耗系数
as—光纤熔接接头每公里衰耗系数
1．31μm
af=0．37dB/km
1．55μm
af=0．22dB/km
活动连接器损耗
C=1 dB
光纤熔接头平均衰减 as=0．055 dB/km
IU IU IU IU IU
在线升级
5 5 2.5 10 10
10 10 2.5 5 5
GG G G G
GGG G G
IU IU IU IU IU X X IU IU IU IU IU
CC
SS
2.5 2.5 2.5 10 10
10 10 2.5 2.5 2.5
GG G G G
GGG G G
IU IU IU IU IU
2.5 2.5 2.5 2.5 10
10 2.5 2.5 2.5 2.5
GG G G G
GGG G G
IU IU IU IU IU X X IU IU IU IU IU
CC
SS
2.5 2.5 2.5 2.5 10
10 2.5 2.5 2.5 2.5
GG G G G
GGG G G
IU IU IU IU IU
GE02
EGS2 EGT2
1250
1000BASE-SX 1000BASE-LX
1250
1000Base-LX
பைடு நூலகம்1250
1000Base-SX
1250 Page101007Base-LX
100Base-FX(单模)
支持其他光接口种类
波长
华为SDH设备介绍(侧重单板)
SLOT 18 PIU
SLOT 19 PIU
SLOT 6 622M SLOT 7 622M SLOT 8 622M SLOT 9 622M
SLOT 10 AUX
槽位关系 (拆分前)
槽位拆分
12 14, 15 13 16, 17
7 15 8 17
SLOT 14 SLOT 15 SLOT 16 SLOT 17
Page16
OptiX OSN 3500子架
接口板槽位
AUX单板槽位 电源接入板槽位
风扇单元
业务处理板槽位
主控单元槽位 交叉单元槽位 过滤网
子架尺寸(mm) 子架重量 (kg)
722（高）×497（宽）×295（深） 20
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
OSN 1500/2500
OSN 3500 II/2500
OSN 1500/2500
汇聚层
OSN 2500/Metro
OSN 1500/Metro
OSN 1500/Metro
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Page6
系统结构
STM-1
LU
STM-4/16
LU
PDH
TU
以太网
TU
交叉连接单元 高阶交叉矩阵
(VC-4) 低阶交叉矩阵 (VC-12/VC-3)
OptiXOSN3500产品介绍
OptiX OSN 3500 OptiX OSN 3500 智能光传输系统智能光传输系统智能光传输系统产品介绍产品介绍1.1.概述概述概述OptiX OSN 3500智能光传输设备（以下简称OptiX OSN 3500）是华为技术有限公司开发的新一代智能光传输设备。
OptiX OSN 3500实现了在同一个平台上高效地传送语音和数据业务，它融合了以下技术：SDH（Synchronous Digital Hierarchy） PDH（Plesiochronous Digital Hierarchy） EthernetATM（Asynchronous Transfer Mode) SAN（Storage Area Network）WDM（Wavelength Division Multiplexing) DDN（Digital Data Network）ASON（Automatically Switched Optical Network) Microwave TechnologyOptiX OSN 3500的设备外形如下图所示。
2.2.功能功能功能 2.1容量 交叉容量OptiX OSN 3500提供各种交叉容量的交叉板。
OptiX OSN 3500设备最大提供200Gbit/s (1280×1280 VC-4)的高阶交叉，40Gbit/s(256×256 VC-4)，等效于(768×768 VC-3)或(16128×16128 VC-12)个VC-12的低阶交叉。
2.2业务业务包括SDH 业务、PDH 业务等多种业务类型。
OptiX OSN 3500可以处理的业务类型包括：SDH、PDH、以太网、RPR、ATM、DDN 以及SAN 业务。
2.2.1业务类型具体支持的业务类型如下表所示。
业务类型 描述SDH 业务SDH 标准业务：STM-1/4/16/64SDH 标准级联业务：VC-4-4c/VC-4-16c/VC-4-64c SDH 标准虚级联业务：VC4-Xv（X≤8）、VC3-Xv（X≤24） 带FEC 的SDH 业务：10.709 Gbit/s、2.666 Gbit/sPDH 业务 E1/T1业务E3/T3业务 E4业务 说明设备支持利用E13/M13功能实现E1/T1与E3/T3信号之间的复用与解复用。
传送网华为设备硬件介绍
传送网华为设备硬件介绍1. 引言随着互联网的快速发展，传送网扮演着连接全球网络的重要角色。
华为作为全球领先的传输设备供应商之一，其硬件设备在传送网中发挥着关键作用。
本文将对华为设备在传送网中的硬件介绍进行详细解析。
2. 华为传送网设备的分类华为的传送网设备主要分为以下几个类别：2.1 光传送设备（Optical Transmission Equipment）光传送设备主要用于光纤网络的传输和放大。
华为的光传送设备使用先进的光纤通信技术，如多波分复用（DWDM）和光放大器（OA），实现高速数据传输和远距离传输。
这些设备具备高可靠性和高带宽容量，能够满足现代传送网的需求。
2.2 交换机（Switches）华为的交换机主要用于数据通信网络中的数据包交换。
这些交换机支持各种协议，如以太网、SDH（同步数字层次线）和MPLS（多协议标签交换），可提供灵活的网络连接和高性能的数据传输。
交换机还具备可靠性和可扩展性，能够满足大型数据中心和企业网络的需求。
2.3 路由器（Routers）华为的路由器用于在广域网（WAN）中传输数据包。
这些路由器支持各种路由协议，如OSPF（开放最短路径优先）、BGP（边界网关协议）和IS-IS（IS 对称因特网路由协议），能够提供高效的数据路径选择和路由转发。
华为的路由器还支持负载均衡和安全功能，保证网络的稳定性和安全性。
2.4 集成接入设备（Integrated Access Devices）华为的集成接入设备用于连接用户设备，例如电话和计算机，到传送网中。
这些设备支持各种接入技术，如ADSL（非对称数字用户线）和VDSL（超高速数字用户线），能够提供高速的数据传输和多种业务的接入。
集成接入设备还支持QoS （服务质量），确保不同类型的数据流得到适当的带宽和优先级。
3. 华为设备的关键技术华为的传送网设备凭借其独特的关键技术，成为了市场的领先者。
以下是华为设备的一些重要技术：3.1 WaveLogic 系列技术华为的光传送设备采用了WaveLogic技术，该技术利用了DWDM技术中的波长选择性和波长转换等关键技术，实现了高速、高带宽和长距离的光纤传输。
华为全系列传输设备介绍
华为全系列传输设备介绍华为全系列传输设备是华为公司推出的一套完整的传输网络解决方案，包括光传输、微波传输和数据传输等多种类型设备。
这些设备广泛应用于电信运营商、能源、金融、教育、政府和企业等领域，为用户提供高效、可靠的传输服务。
下面将逐一介绍华为全系列传输设备。
首先是光传输设备，华为的光传输设备包括光传送网(OTN)设备和光通信设备。
光传送网设备用于构建大容量、高性能的光传送网络，支持灵活的波长资源配置和光传输保护方案。
华为的光传送网设备具有超高密度、低功耗、智能化管理等特点，能够满足不同规模的业务需求。
光通信设备则用于实现不同地点之间的光传输，具有多种接口类型，支持长距离、大容量、低时延的传输。
其次是微波传输设备，华为的微波传输设备采用先进的调制解调技术和功率放大技术，提供高带宽、低时延的无线传输解决方案。
微波传输设备广泛应用于偏远地区、复杂地貌和长距离传输等场景，能够满足用户对传输速率、时延和可靠性的要求。
华为的微波传输设备还支持多种业务接口和网络管理功能，能够灵活满足不同的应用需求。
最后是数据传输设备，华为的数据传输设备包括数据通信设备和数据中心交换机。
数据通信设备用于实现不同地点之间的数据传输，具有高带宽、低时延和高可靠性的特点，可以满足用户对大容量数据传输的需求。
数据中心交换机用于构建大型数据中心网络，支持高密度、低时延的数据交换，具有强大的扩展性和智能化管理能力。
总结起来，华为全系列传输设备以其高性能、可靠性和智能化管理等特点，在传输领域得到广泛应用。
不仅可以满足电信运营商的传输网络需求，还能够支持企业、政府等用户的数据传输需求。
随着信息社会的不断发展，华为全系列传输设备将继续不断创新和优化，为用户提供更加可靠、高效的传输服务。
试验一、SDH设备硬件总体介绍
现代通信网络实验指导书（重庆邮电大学移通学院）传输部份深圳市讯方通信技术有限公司二零一一年三月试验一 SDH设备硬件总体介绍一、实验目的通过对SDH传输设备实物的讲解，让学生对OPTIX 155/622H设备硬件有个大致的了解。
二、实验器材1、OPTIX 155/622H(METRO1000 V3)设备3套2、维护用终端若干台三、实验内容说明对实物和终端分组进行现场讲解。
四、实验步骤系统硬件介绍1、本实验平台为华为公司最新一代SDH光传输设备，采用多ADM技术，根据不同的配置需求，可以同时提供E1、64K语音、10M/100M、34M/45M等多种接口，满足现代通信网对复杂组网的需求。
根据实际需要和配置，目前提供E1、64K语音、10M/100M三种接口。
2、实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。
3、本实验平台提供传输设备为OPTIX 155/622H传输速率为STM-4（即622M）。
OptiX 155/622H（METRO 1000）设备介绍OptiX 155/622H 是华为技术有限公司根据城域网现状和未来发展趋势，开发的新一代光传输设备，它融SDH (Synchronous Digital Hierarchy)、Ethernet、PDH (Plesiochronous Digital Hierarchy) 等技术为一体，实现了在同一个平台上高效地传送语音和数据业务。
OptiX 155/622H的设备外形如图一所示。
图一 OptiX 155/622H外形图OptiX 155/622H应用于城域传输网中的接入层，可与OSN 9500、OptiX 10G、OptiX OSN 2500、OptiX OSN 1500、OptiX Metro 3000混合组网。
图二所示是OptiX 155/622H在传输网络中的应用。
华为全系列传输设备介绍
HUAWEI TECHNOLOGIES CO., LTD.
SDH设备结构 SDH设备结构 1、线路接口 、
完成线路信号STM-N的光-电转换；进行管 理单元的指针处理；生成 / 终结段开销等。
2、支路接口 、
完成上、下业务信号。 PDH：2M、34M、45M、140M； SDH：155M、622M。
光缆总系数： 光缆总系数：1310 0.425dB/km 1550 0.275dB/km
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 9
OptiX 10G 设备简介 大容量 多业务 MADM
• 大容量、高集成度设计 大容量、
每机架120G容量、756×2M直接落地 容量、 高阶交叉矩阵 768×768，低阶容量最大40G
X C S
10 2.5 2.5 2.5 2.5 G G G G G IU IU IU IU IU
在线升级
5 5 2.5 10 10 G G G G G IU IU IU IU IU X C S 2.5 2.5 2.5 10 10 G G G G G IU IU IU IU IU
X C S
10 10 2.5 5 G G G G IU IU IU IU
5 G IU
10 10 2.5 2.5 2.5 G G G G G IU IU IU IU IU
768×768交叉（120G）
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 13
对偶板位及其限制
1 / 10 2/9 3/8 4/7 5/6
SDH设备硬件总体介绍
SDH设备硬件总体介绍一、实验目的通过对SDH传输设备实物的讲解，让学生对OPTIX155/622、OPTIX155/622H和OPTIX 2500+设备具体硬件有个大致的了解。
二、实验器材1、OPTIX 155/622设备3套。
2、OPTIX 2500+设备3套3、OPTIX155H设备10套4、维护用终端35台。
三、实验内容说明对实物和终端分组进行现场讲解。
四、实验步骤系统硬件介绍：1、本实验平台为华为公司最新一代SDH光传输设备，采用多ADM技术，根据不同的配置需求，可以同时提供E1、64K语音、10M/100M、34M/45M等多种接口，满足现代通信网对复杂组网的需求。
根据实际需要和配置，目前提供E1、64K语音、10M/100M三种接口。
2、实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。
3、本实验平台提供三种传输设备，OPTIX 155/622、OPTIX155/622H和OPTIX2500+，OPTIX 155/622传输速率为155M和622M、OPTIX155/622H传输速率为155M, OPTIX2500+传输速率为为155M和2.5G。
（一）、OPTIX 155/622设备介绍OPTIX155/622网元外形如图一所示：OptiX 155/622设备由机柜、子架、风机盒以及若干可选插入式电路板等构成，可灵活配置为终端复用器（TM）、分插复用器（ADM）、再生中继器（REG）。
系统可配置为STM-1单系统或双系统、STM-4单系统或双系统、两者的混合系统，并可实现由STM-1向STM-4的在线升级，又可以通过调整配置以满足网络灵活逐级扩容的需求。
本传输实验平台采用三套OPTIX 155/622 SDH光传输设备，因每个传输设备（也简称网元）硬件配置基本都一样，所以只需介绍其中一个即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同OptiX Metro 500 Ⅰ
(蓄电池充放电) +24V DC 电源板(18V~36V) 壁挂式安装和ETS 300mm深机柜、ETS 600mm 壁挂式安装 深机柜、19英寸机柜中、19英寸开放架安装 436mmX293mmX42mm 350mmX300mmX130mm
小于4.6kg 15.0kg
NMS
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 3
SDH主流发货产品
Metro 100
Metro 500
Metro 1000 （155/622H）
Metro 2050 （155/622）
Metro 3000 （2500+）
Metro 5000 （10G）
Page 9
网孔形拓扑
当涉及通信的许多点直接互连时，就形成了所谓的网孔形拓扑 。
A
B
E
C
D
网孔形网适用于业务量很大、服务等级高、分布又比较均匀的地 区，如地区和国家的核心骨干网、城域网的核心层。
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential
Page 10
蓄电 池 接口 区
蓄电池
接口区
扩展槽 位
扩展槽位
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 17
系统配置和机电特性
Metro 1000
：
ALMCUT : 告警切除开关
ETN ：以太网灯 RUN
：运行灯
OptiX 155/622H (Metro 1000) 前视图
1
SYNC 1/2
2
3
4
5
6
ETHERNET COM2 COM3 COM4(F3)
7
F2
8
9
10
11
16 13
12 9
8
5
4
1
RUN CRT RST
4
1
1
2
PHONE
ALM OUT1 MODEM(F)
OUT2
IN1/2
IN3/4
标号 1 2 3 4 5 6
丝印 SYNC 1/2
说明 2路外时钟输入输出接口，120欧姆。可 用作透明传输DCC。
光网络产品介绍
---SDH&OSN产品
光网络产品技术服务部 2007.01
内容介绍
第一章
第二章 第三章
SDH&OSN产品简介
SDH&OSN产品组网和应用 硬件特性
第四章
尾纤及线缆
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 2
华为SDH&OSN产品介绍
OptiX Metro 1000(155/622H) OptiX Metro 1050 OptiX Metro 2050(155/622) OptiX 2500 OptiX Metro 3000(2500+) OptiX Metro 3100 OptiX Metro 5000 OptiX OSN 2000
安装方式
可安装于19“/ETSI 300mm/ETSI 600mm机柜中 可以壁挂式安装 桌面安装
业务接入能力
8 /16 E1 业务 4 x 10M/100M业务或1×GE 1/2 x STM-1 业务
管理方式
OptiX iManager T2000 网管系统 Web-LCT 本地终端 LCD 控制面板
电源接入 220V AC 电源板(90~300V)
+24V DC 电源板(18V~36V) 安装方式 壁挂式安装和ETS 300mm深机柜、ETS 600mm深机柜、19英寸机柜中安装、19英寸 安装在300深的时候需要旋转子架 开发架、桌面 尺寸 436mm（长）x 293mm（宽）x 86mm（高） 满足IEC297 19英寸2U标准插箱设计规范 重量 <10 kg
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 21
系统配置和机电特性
Metro 1000
－技术参数
OptiX Metro 1000
功耗
备注
<100W
-48V DC 电源板(-36~-72V) 不同的电源板对应不同的硬件设备，除 220V AC外，都采用主备两路。
内容介绍
第一章
第二章 第三章
SDH&OSN产品简介
SDH&OSN产品组网和应用 硬件特性
第四章
尾纤及线缆
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 11
系统配置和机电特性
Metro 100
系统特点
采用盒式设计，所有功能单元集成在一起，尺寸为：436mm（宽）x 200mm（深）x 42mm（高），功耗约17W，无风扇。
设备的槽位分布
IU1 POI
IU1、IU1、IU3：光/电接口板位，可以安插OI2S/OI2D /OI4/SB2，SP1/SP2/SM1/PL3等 IU3： 环境监控，EMU只可安插在IU3 IU4： 电接口板位，可安插PD2T/PM2T/TDA/ET1 /AIU等 SCB：系统控制板位 POI： 电源滤波板/防尘网 FAN：风扇板位
Huawei Confidential
Page 7
基本网络拓扑
A
线形拓扑 A 树形拓扑
B C
B
C
D
D
E
E
树形拓扑多用于广播型业务 。 线形拓扑通常应用于铁路、高速公路、电 力等沿线，或其他站点分布呈线状的场合。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
OSN 2000
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 4
OSN主流发货产品
OSN 1500A
OSN 1500B
OSN 2500
OSN 3500
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 19
系统配置和机电特性
Metro 1000 －V2、V3版本的区别
采用SS43SCB、SS44SCB单板的Metro 1000设备又称为Metro 1000V2设 备，当前主要以SS43SCB为主，主机为4.0平台，集成了主控、交叉、时钟、 公务功能模块。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 15
系统配置和机电特性
Metro 500
OptiX Metro 500 I 型
1. 接地端子 6. 开关量接口 11. 网管接口 2. 指示灯 7. 防静电手腕插孔 12. 透明数据口 3. 光接口 8. -48V电源板 13. E1/T1电接口 4. 复位键 9. 电源开关 14. 扩展槽位 5. 外时钟接口 10. 光口指示灯 15. 风扇
标号
丝印
说明
COM2、ALM 1路透明数据口，第1路开关量输出口，本 OUT1、MODEM(F) 地modem接口和远程网管接口。 1路透明数据口，第2路开关量输出口。 1路透明数据口，第1、2路开关量输入口。 1路透明数据口，第3、4路开关量输入口。 第1路光接口，第2路光接口，STM-1或 STM-4。 光接口指示灯。 二线制公务电话接口，RJ-11型连接器。
Page 8
星形拓扑
B A C D E C F
环形拓扑
A
B
E
D
星形拓扑主要用于中心局与各分局之来自的通信，一般枢纽点设在中 心局,星形拓扑又称枢纽形拓扑。 环形拓扑网络业务具有很高的生存性 ，因而被广泛应用于SDH网络。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
16 13 12 9 16路E1接口，2mmHM连接器，75/120 7 COM3、OUT2 8 5 4 1 欧姆。 RST SCB复位按钮。 COM4(F3) 、IN 1/2 RUN/CRT 设备状态指示灯。 F2、IN 3/4 4位拨码开关，仅用于设备调试。设备 4 1 正常运行时拨码开关须全部拨在向下位 8、10 1、2 置。 ETHERNE 网管接口，RJ-45型连接器，速率 9 LOS T 10/100M。 11 PHONE
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 12
系统配置和机电特性
Metro 100
LCD 操作键 LCD
指示灯
网管接口 ESD
-48V/-60V/24V直流电源输入， 此时为1＋1热备份。 或110/220V 交流电源输入。
STM-1光接口 声音告警切除键 复位键 8×E1接口阻抗在出厂前已 设置好，无法在现场更改
SS43SCB板拉手条
SS44SCB板拉手条
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 20
系统配置和机电特性
