6KV厂用电快切操作票(开机转厂用)
6KV负荷开关操作票
运行值编号： DQ操作开头时间：年月日时分操作完毕时间：年月日时分操作任务：6KV 执行状况序号负荷开关由热备用转冷备用操作内容操作时间1模拟操作，核实无误2检查 6KV 负荷开关在分位置3断开 6KV 负荷开关的掌握电源开关4将 6KV 负荷开关由运行位置摇至试验位置操作人：监护人：单元长：值长：电气倒闸操作危急点分析及掌握措施票运行值编号：DQ操作任务序号工作中存在的危急点分析1 误联系造成停送设备错误6KV 负荷开关由热备用转冷备用相应的预控措施厂内电动机停送电操作时，要求在操作票上有使用单位负责人的签字。
对于联系的要具体表达设备停送电要求及联系人的姓名及联系时间无票操作引起误操作，造成人认真执行操作票制度，应当填写操作票的肯定要填写。
以操作票作为操2身损害及损坏设备作的根本依据，并严格执行唱复诵制度，杜绝无票操作严格执行监护制度，严格进展操作票制度，核对设备名称及编号。
不得3误走错位置4带负荷拉隔离开关随便翻开设备间隔遮栏门停电拉隔离开关前，应认真检查停电设备的断路器各相均在开位，拉隔离开关前要手捅跳闸铁芯操作人：监护人：值长：成员声明：我已把握上述危急点预掌握措施。
在作业过程中，我将严格执行。
运行值编号： DQ操作开头时间：年月日时分操作完毕时间：年月日时分操作任务：6KV负荷开关由冷备用转热备用执行序号操作内容操作时间状况1模拟操作，核实无误2查 6KV 负荷开关在分位置3将 6KV 负荷开关由试验位置摇至运行位置4合上 6KV 负荷开关的操作电源开关操作人：监护人：单元长：值长：电气倒闸操作危急点分析及掌握措施票运行值编号：DQ操作任务序号6KV 负荷开关由冷备用转热备用工作中存在的危急点分析相应的预控措施1误联系造成停送设备错误厂内电动机停送电操作时，要求在操作票上有使用单位负责人的签字。
对于联系的要具体表达设备停送电要求及联系人的姓名及联系时间无票操作引起误操作，造成人认真执行操作票制度，应当填写操作票的肯定要填写。
厂用电切换(工作倒备用)操作票
复归6KV12段厂用快切装置信号
37.
投入6KV11段备用进线开关快切跳闸压板LP2
38.
投入6KV12段备用进线开关快切跳闸压板LP2
39.
40.
41.
42.
43.
44.
45.
46.
备注：
值长：主值：监护人：操作人：
9.
查6KV11段工作进线开关快切跳闸压板LP2投入
10.
查6KV11段备用进线开关快切合闸压板LP1投入
11.
退出6KV11段备用进线开关快切跳闸压板LP2
12.
查6KV12段备用进线开关在断开
13.
检查6KV厂用12段备用进线开关的PT交流次级开关在合位
14.
检查6KV厂用12段备用进线开关的二次插头在合位
21.
查6KV12段备用进线开关快切合闸压板LP1投入
22.
退出6KV12段备用进线开关快切跳闸压板LP2
23.
查6KV11段厂用快切装置运行正常
24.
调整6KV11段工作、备用电源电压差小于300V
25.
启动V11段备用进线开关合上
27.
查6KV11段工作进线开关断开
河北国华定洲发电有限责任公司电气倒闸操作票
班编号
命令操作时间：年月日时分操作终了汇报时间：日时分
操作任务：1号机6KV厂用11、12段电源倒换
6KV11、12段备用进线开关由热备用倒为运行状态
√
顺序
操作项目
操作时间
1.
查6KV11段备用进线开关在断开
2.
检查6KV厂用11段备用进线开关的PT交流次级开关在合位
15.
检查6KV厂用12段备用进线开关的储能开关在合位
6kV(VD4型以及VC型)开关由工作位停送电操作票模板
电气倒闸操作票
值长：机组长：监护人：操作人：
说明：
1.本张操作票以厦门ABB VD4型6kV开关为例。
2.本张操作票适用于开关小车从试验位送至工作位的操作。
3.操作任务及第1项中，要求写明开关编号及设备名称。
4.第2、3项中，“就地”“远方”切换把手位置要求根据本厂开关实际情况标明具体指示的
描述。
5.第4项中，开关如有电度表必须确认电度表停转。
6.第5、9项中，开关小车电气位置指示要求根据本厂开关实际情况标明具体指示的描述。
7.第6项中，开关电气状态指示要求根据本厂开关实际情况标明具体指示的描述。
8.第7项中，开关机械状态指示要求根据本厂开关实际情况标明具体指示的描述。
9.第10项中，开关小车机械位置指示要求根据本厂开关实际情况标明具体指示的描述。
10.第11项中开关控制电源要求根据本厂开关实际情况写明是保险或开关。
11.第12项中开关动力电源要求根据本厂开关实际情况写明是保险或开关。
电气操作票
水源地负荷A（6108A开关）由运行转检修1、得令。
2、模拟操作正确。
3、查水源地负荷A 6108A开关电流到零。
4、在DCS上断开水源地负荷A 6108A开关。
5、查水源地负荷A 6108A开关确断。
6、将水源地负荷A 6108A开关控制方式切至“就地”位置。
7、将水源地负荷A 6108A开关摇至试验位置。
8、断开水源地负荷A 6108A开关控制电源开关。
9、断开水源地负荷A 6108A开关交流电压开关。
10、取下水源地负荷A 6108A开关二次插件。
11、按下水源地负荷A 6108A开关“带电显示装置”按钮，验明三相确无电压。
12、合上水源地负荷A 6108A开关联锁回路开关。
13、合上水源地负荷A 6108A开关柜内负荷侧接地刀闸6108A-0一组。
14、断开水源地负荷A 6108A开关联锁回路开关。
15、在水源地负荷A 6108A开关柜下柜门把手上挂“已接地”标示牌。
16、在水源地负荷A 6108A开关柜把手上挂“禁止合闸，有人工作”标示牌。
17、校对。
18、操作完毕，汇报值长。
水源地负荷A（6108A开关）由检修转运行1、得令。
2、模拟操作。
3、检查水源地负荷A 6108A开关检修工作结束，工作票已全部收回。
4、拉开水源地负荷A 6108A开关柜内6108A-0接地刀一组。
5、拆除水源地负荷A（6108A开关）开关柜“已接地”标示牌。
6、拆除水源地负荷A（6108A开关）电气回路安全措施。
7、查水源地负荷A（6108A开关）电气回路完好无异常。
8、检查并核对开关柜后标示与所遥测水源地负荷A（6108A开关）一致。
9、测水源地负荷A（6108A开关）电缆绝缘合格。
10、检查水源地负荷A（6108A开关）开关本体完好无异常。
11、检查水源地负荷A（6108A开关）确断。
12、安上水源地负荷A（6108A开关）二次插件。
13、合上水源地负荷A（6108A开关）交流电压开关。
14、合上水源地负荷A（6108A开关）控制电源开关。
高压厂用电切换操作票
操作任务
#1机高压厂用电切换（工作切至备用）
序号
工作中存在的危险点分析
相应的预控措施
1
开关状态错误
认真到就地核实
2
快切装置状态错误
认真到快切装置核实
操作人：
监护人：
值 长：
成员声明：我已掌握上述危险点预控制措施。在作业过程中，我将严格执行。
操作任务：#1机高压厂用电切换（工作切至备用）
执行情况
序号
操 作 内 容
操作时间
1
模拟操作，核实无误
2
核实＃01启备变1#启备变210、1#启备变低压侧610开关在合闸状态
3
核实6KV备用母线电压正常
4
核实6KVⅠ段备用电源011A开关在合闸状态
5
核实快切装置画面无闭锁
7
点快切装置画面“手动切换”按钮

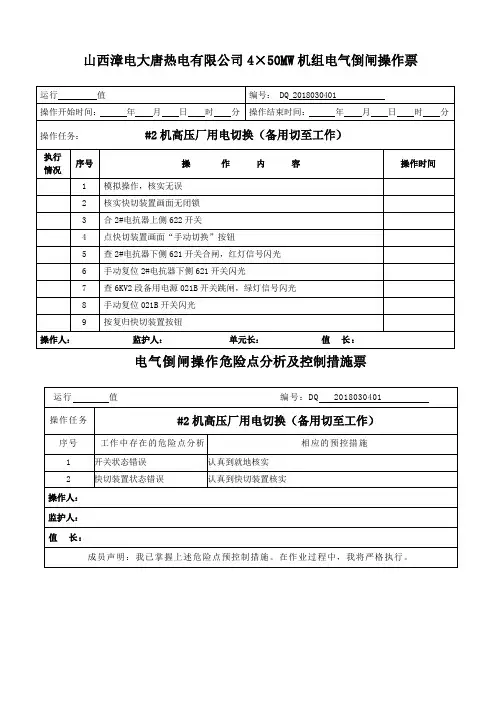

山西漳电大唐热电有限公司4×50MW机组电气倒闸操作票
运行值
编号： DQ2018030401
操作开始时间：年月日时分
操作结束时间：年月日时分
操作任务：#2机高压厂用电切换（备用切至工作）
执行情况
序号
操 作 内 容
操作时间
1
模拟操作，核实无误
2
核实快切装置画面无闭锁
3
合2#电抗器上侧622开关
4
点快切装置画面“手动切换”按钮
8
查6KVⅠ段备用电源011B开关合闸, 红灯信号闪光
9
手动复位011B开关闪光
10
查1#电抗器下侧611开关跳闸，绿灯信号闪光
12
拉开1#电抗器上侧612开关（注：机组异常处理不操作此项，若机组停机操作此项）
13
标准操作票 6kV开关停、送电操作票
20 检查#1 机 6kV 1A 循环水泵电机 6106A 开关本体安装牢固
21 检查#1 机 6kV 1A 循环水泵电机 6106A 开关符合送电条件
时分
备注
22 将#1 机 6kV 1A 循环水泵电机 6106A 开关移至柜内 检查#1 机 6kV 1A 循环水泵电机 6106A 开关“远方/就地”方式开关确在“就
4
将#1 机 6kV 1A 循环水泵电机 6106A 开关“远方/就地”方式开关切至“就
地”位
5 摇出#1 机 6kV 1A 循环水泵电机 6106A 开关至“试验”位
6 拉开#1 机 6kV 1A 循环水泵电机 6106A 开关保护装置电源小开关
7 拉开#1 机 6kV 1A 循环水泵电机 6106A 开关分、合闸电源小开关
3
将#1 机 6kV 1A 循环水泵电机 6106A 开关“远方/就地”方式开关切至“就
地”位
4 检查#1 机 6kV 1A 循环水泵电机 6106A 开关确在“分闸”位
5 摇出#1 机 6kV 1A 循环水泵电机 6106A 开关至“试验”位
6 拉开#1 机 6kV 1A 循环水泵电机 6106A 开关分合闸电源小开关
8 拉开#1 机 6kV 1A 循环水泵电机 6106A 开关弹簧储能电源小开关
9 拉开#1 机 6kV 1A 循环水泵电机 6106A 开关 PT 电源小开关
10 拔下#1 机 6kV 1A 循环水泵电机 6106A 开关二次插头
11 将#1 机 6kV 1A 循环水泵电机 6106A 开关移至柜外
检查#1 机 6kV 1A 循环水泵组安装牢固
检查#1 机 6kV 1A 循环水泵电机接线盒密封严密
检查#1 机 6kV 1A 循环水泵组轴承油位正常
6KV开关送电操作票
检查#1机1B凝泵电机开关确已摇至工作位置；
13
将#1机1B凝泵电机开关小车锁定在工作位置；
14
装上#1机1B凝泵电机开关的储能电源保险；
ห้องสมุดไป่ตู้15
将#1机1B凝泵电机开关的储能小开关切至“ON”位置，确认开关储能良好；
16
装上#1机1B凝泵电机开关柜的照明电源保险；
17
装上#1机1B凝泵电机开关柜的空间加热电源保险；
山华电聊城发电厂电气倒闸操作票
操作时间
开始
年月日时分
终了
年月日时分
操作任务
#1机1B凝泵电机送电
模拟
执行
顺序
操作内容
时分
1
核对设备名称、编号、位置正确；
2
检查#1机1B凝泵电机开关柜接地刀闸确已拉开；
3
测量#1机1B凝泵电机绝缘良好，记录绝缘值；
4
检查#1机1B凝泵电机开关及开关柜各部良好，确无妨碍送电物；
5
检查#1机1B凝泵电机开关确在拉开状态；
6
检查#1机1B凝泵电机开关确在未储能状态；
7
装上#1机1B凝泵电机开关二次回路插头；
8
装上#1机1B凝泵电机开关的控制电源保险；
9
检查#1机1B凝泵电机开关控制柜上各指示灯指示正确；
10
检查#1机1B凝泵电机开关保护均已正确投入；
11
将#1机1B凝泵电机开关摇至工作位置；
18
检查#1机1B凝泵电机开关控制面板各方式小开关位置正确；
19
汇报操作完毕。
备注：
操作人:监护人：值班负责人:值长:
发电厂6kV辅机、变压器临时用操作票
操作人：监护人：值（单元长）：
检查评价：经检查本票为票，存在的问题：
检查人:检查时间：年月日
电气操作票
NO:
操作任务
将变压器由冷备用状态转为检修状态
操作开始时间：年月日时分
操作结束时间：年月日时分
操作顺序
操作项目
执行（√）
1
检查变压器确已停运。
2
检查变压器6KV工作电源开关确已拉至检修位置。
3
检查变压器0.4kV工作电源开关确已拉至检修位置。
9
合上变压器6kV电源开关柜内三相接地刀闸。
10
检查变压器6kV电源开关柜内三相接地刀闸确已合好。
11
操作完毕，汇报值（单元）长。
备注：
操作人：监护人：值（单元)长：
检查评价：经检查本票为票，存在的问题：
检查人:检查时间：年月日
电气操作票NO:
操作任务
将变压器由检修状态转为冷备用状态
操作开始时间：年月日时分
7
用10kV验电笔在变压器高压侧套管引线处验明三相确无电压。
8
用500V验电笔在变压器低压侧套管引线处验明三相确无电压。
9
用2500V级摇表在变压器高压侧套管引线处测量高压绕组相对地绝缘（相对地MΩ，相间）。
10
用2500V级摇表在变压器高压侧套管引线处测量高低压绕组之间绝缘（A相高对低MΩ，B相高对低MΩ，C相高对低MΩ）。
备注：
1
检查电机检修工作全部结束。
2
检查电机检修工作票已终结。
3
拉开电机6kV电源开关柜内三相接地刀闸。
4
检查电机6kV电源开关柜内三相接地刀闸确已断开。
5
用10kV验电笔在电机电源开关柜内静触头下桩头验明三相确无电压。
6KV负荷开关操作票
检查6KV负荷开关三相动、静触头接触良好
7
合上6KV负荷开关控制电源开关
操作人：监护人：单元长：值长：
电气倒闸操作危险点分析及控制措施票
运行值编号：DQ
操作任务
6KV负荷开关由检修转热备用
序号
工作中存在的危险点分析
相应的预控措施
1
误联系造成停送设备错误
厂内电动机停送电操作时，要求在操作票上有使用单位负责人的签字。对于电话联系的要详细叙述设备停送电要求及联系人的姓名及联系时间
2
无票操作引起误操作，造成人身伤害及损坏设备
认真执行操作票制度，应该填写操作票的一定要填写。以操作票作为操作的基本依据，并严格执行唱复诵制度，杜绝无票操作
3
误走错位置
严格执行监护制度，严格进行操作票制度，核对设备名称及编号。不得随意打开设备间隔遮栏门
4
带负荷拉隔离开关
停电拉隔离开关前，应认真检查停电设备的断路器各相均在开位，拉隔离开关前要手捅跳闸铁芯
山西漳电大唐热电有限公司4×50MW机组电气倒闸操作票
运行值
编号：DQ
操作开始时间：年月日时分
操作结束时间：年月日时分
操作任务：6KV负荷开关由冷备用转检修
执行情况
序号
操 作 内 容
操作时间
1
模拟操作，核实无误
2
检查6KV负荷开关在分位
3
将6KV负荷开关拉至试验位
4
查6KV负荷开关在试验位
5
合上6KV负荷开关接地刀闸
1
误联系造成停送设备错误
厂内电动机停送电操作时，要求在操作票上有使用单位负责人的签字。对于电话联系的要详细叙述设备停送电要求及联系人的姓名及联系时间
WPCPL 6kV开关典型操作票
测量UNIT-1绝缘合格。
14
合上UNIT-1 6.6kV BUS-开关柜接地刀闸。
15
检查UNIT-1 6.6kV BUS-开关柜接地刀闸三相确已合好。
16
装上UNIT-1 6.6kV BUS-开关柜后柜门。
17
断开UNIT-1 6.6kV BUS-开关柜接地刀闸。
18
检查UNIT-1 6.6kV BUS-开关柜接地刀闸三相确已拉开。
WPCPL
电气倒闸操作票
编号：
操作开始时间：年月日时分，终了时间：年月日时分
页码: 1 /2
操作任务：定期工作：测绝缘
顺序
操作项目
√
时间
一
安全措施
1
运行操作人员思想、身体、心理状况良好。
2
运行操作人员必须熟悉各种工器具的使用方法。
3
运行操作人员工器具及防护用品配带齐全。
4
认真核对设备，严格执行操作签字制度、监护制度、复诵制度。
13
合上UNIT-1 6.6kV BUS-开关柜接地刀闸。
14
检查UNIT-1 6.6kV BUS-开关柜接地刀闸三相确已合好。
15
核对UNIT-1 6.6kV BUS-开关柜后柜门位置正确。
16
打开UNIT-1 6.6kV BUS-开关柜后柜门。
17
断开UNIT-1 6.6kV BUS-开关柜接地刀闸。
3
核对UNIT-1 6.6kV BUS-开关柜位置正确。
4
检查UNIT-1 6.6kV BUS-开关柜三相带电指示装置投运正常。
5
检查UNIT-1 6.6kV BUS-开关柜三相带电指示灯灭。
6
检查UNIT-1 6.6kV BUS-开关确在断开位置。
启动操作票范例
通知化学值班人员凝水加药，取样分析水质情况，凝水流量稳定后投入前置过滤器。
26
开启凝结水用户总门。
27
高低旁油站、贮水箱疏水调节阀油站检查正常，投入油站运行。
28
再热器安全阀空压机系统检查正常，投入运行。压缩空气压力MPa。
29
执行《空预器启动检查卡》，空预器系统检查正常后，投入空预器油站运行。启动#空预器、#空预器运行，并检查空预器密封装置电源送上，控制方式投手动，扇形板已提至最高。转子停转报警投入。
37
投入炉膛火焰电视。
38
执行《锅炉启动循环泵电机腔室注水检查卡》，检查注水管路双联阀前注水水质合格，控制注水流量不高于3.74L/min，#锅炉启动循环泵电机腔室连续注水排空气、冲洗。
39
#锅炉启动循环泵电机腔室注水排空气、冲洗结束，水质合格，关闭注水门。若电机腔室未放水，可旁路第38-39步
40
9
联系输煤系统投运，各原煤仓按要求上煤正常。
10
联系辅控检查除灰、除渣系统具备投用条件，投入捞渣机及炉底水封运行。
11
联系辅控检查脱硫、脱硝系统具备投用条件，石灰石、液氨等原料准备充足。
12
根据需要联系热控解除相关保护。
☆
解除保护项目记录：
保护内容
解除时间
解除人
（二）
辅助系统投运
13
执行检查卡《辅汽系统阀门检查卡》通知邻机调整高辅母管压力，确认邻机辅汽汽源由带。投入本机高压辅汽联箱运行，辅汽联箱压力MPa。注意提高邻机来辅汽压力和温度，满足启机要求。
22
执行检查卡《发电机氢系统阀门检查卡》，执行操作票《#发电机气体置换操作票》。发电机氢系统气体置换结束，发电机内氢气纯度≥96%，发电机内氢气压力MPa（不低于0.4 MPa）。
国网系统6kv电气倒闸操作票
断开6KVDIVB段#4公用变#xxxx开关的测控装置直流电源小开关2DK
29
断开6KVDIVB段#4公用变#xxxx开关操作电源小开关1ZKK
30
断开6KVDIVB段#4公用变#xxxx开关状态显示器直流电源小开关3DK
31
断开6KVDIVB段#4公用变#xxxx开关温湿度控制电源小开关5DK
32
断开6KV DIVB段直流分电屏上#4公用变xxxx开关直流电源小开关
33
断开#4公用变压器柜内湿度控制器交流电源小开关
34
断开#4公用变压器柜内电磁锁直流电源小开关
35
取下#4公用变压器柜内电磁锁交流保险
36
锁好#4公用变压器柜门
37
断开380V公用工作III、Ⅳ段母线BZT装置测控装置直流电源小开关7DK
电气倒闸操作票
单位：运行部编号：
操作开始时间：年月日时分，终了时间：年月日时分
操作任务：6KVDIVB段#4公用变（#xxxx开关）由“运行状态”转“冷备用状态”
唱票复诵情况
序号
执行回令情况
1
检查380V公用III、Ⅳ段#XXXX母联刀闸双重编号正确
2
检查380V公用III、Ⅳ段#XXXX母联刀闸机械位置指示确在合闸位置
Hale Waihona Puke 38断开380V公用工作III、Ⅳ段母线BZT装置直流电源小开关6DK
39
断开380V公用工作III、Ⅳ段XXXX母联开关柜后B段进线电压至BZT装置交流电压小开关5DK
40
断开380V公用工作III、Ⅳ段XXXX母联开关柜后A段进线电压至BZT装置交流电压小开关4DK
41
断开380V公用工作III、Ⅳ段XXXX母联开关柜后B段母线电压至BZT装置交流电压小开关3DK
火电厂6KV电气操作票
1 接值长令：6KV1B段1号炉B送风机开关由“冷备用”转“热备用”
2 模拟预演正确
3 核对6KV1B段1号炉B送风机开关间隔双重编号正确
4 检查6KV1B段1号炉B送风机开关在“试验”位
6 切6KV1B段1号炉B送风机开关控制转换开关至“就地”位
7 解除6KV1B段1号炉B送风机开关小车闭锁至“出车”位
8 摇出6KV1B段1号炉B送风机开关小车至“试验”位,并锁定
9 合上6KV1B段1号炉B送风机开关柜帘板
10 检查6KV1B段1号炉B送风机开关柜帘板机械状态指示在“合”位
11 断开6KV1B段1号炉B送风机开关二次交流小开关
12 检查6KV1B段1号炉B送风机开关二次交流小开关在“分闸”位
13 断开6KV1B段1号炉B送风机开关控制电源小开关
14 检查6KV1B段1号炉B送风机开关控制电源小开关在“分闸”位
15 拔下6KV1B段1号炉B送风机开关二次插头
15 检查6KV1B段1号炉B送风机开关C相熔断器指示“红灯”亮
16 拉开6KV1B段1号炉B送风机开关柜帘板
17 检查6KV1B段1号炉B送风机开关柜帘板机械状态指示在“分”位
18 解除6KV1B段1号炉B送风机开关闭锁至“出车”位
19 摇入6KV1B段1号炉B送风机开关至“工作”位,并锁定
20 检查6KV1B段1号炉B送风机开关在“工作”位
21 切6KV1B段1号炉B送风机开关控制转换开关至“远方”位
22 汇报值长：6KV1B段1号炉B送风机开关已由“冷备用”转“热备用”
1 接值长令：6KV1B段1号炉B送风机开关由“热备用”转“冷备用”
二期6kV母线操作票
检查№3炉#3除尘变4371开关柜内接地刀闸确在合位；
25
检查№3炉#1低压变4331开关柜内接地刀闸确在合位；
26
按工作票布置其它保安措施；
27
进行操作后的全面检查；
28
汇报值长，记时，记录。
备注
操作人：监护人：值班负责人：值长：
营口电厂电气倒闸操作票
编号：
操作开始时间：年月日时分，终了时间：日时分
操作任务：＃3机6kV3A段用备用电源送电
v
顺序
操作项目
1
得值长令可以进行操作；
2
检查6kV3A段所有负荷小车均在检修位置；
3
检查6kV3A段工作电源6131开关小车在检修位置；
4
检查#3厂高变13T#1PT小车在检修位置；
5
将母线接地车从6kV3A段母线PT柜内拉出仓外。
6
在6kV3A段母线PT车仓内验明母线三相确无电压；
营口电厂电气倒闸操作票
编号：
操作开始时间：年月日时分，终了时间：日时分
操作任务：6kV3A段母线停电布保
v
顺序
操作项目
1
得值长令可以进行操作；
2
检查6kV3A段母线所带负荷，除3A段母线PT外均在停电位置；
3
检查6kV3A段工作电源6131开关小车在检修位置；
4
检查#3厂高变13T#1PT小车在检修位置；
5
视电流表指零拉开6kV3A段备用电源6201开关；
6
检查6kV3A段备用电源6201开关在开位；
7
拉开6kV3A段备用电源6201开关操作、动力电源开关；
8
将6kV3A段备用电源6201开关小车拉至试验位置；
6KV厂用母线停电操作票
将6KV段备用电源开关摇至试验位置。
22.
取下6KV段备用电源开关插件。
23.
断开6KV段备用电源进线分支PT智能控制电源。
24.
断开6KV段备用电源进线分支PT交流二次空开。
25.
将6KV段备用电源进线分支PT小车摇至试验位置。
26.
取下6KV段备用电源进线分支PT小车二次插件。
27.
断开6KV段PT直流控制电源空开。
在6KV段所有厂变低压侧开关柜门上挂“禁止合闸，有人
工作”标示牌。
36.
在6KV段工作电源进线分支PT间隔挂“止步，高压
危险”标示牌。
37.
在6KV段工作电源开关间隔挂“止步，高压危险”标
示牌。
38.
在6KV段备用电源进线分支PT间隔挂“止步，高压
危险”标示牌。
39.
在6KV段备用电源开关间隔挂“止步，高压危险”标
28.
断开6KV段PT交流二次空开。
29.
将6KV段PT小车摇至试验位置。
30.
取下6KV段PT小车二次插件。
31.
在6KV段PT间隔上部验明确无电压。
32.
在6KV段PT间隔上部放电并挂地线一组。
33.
合上6KV段所有厂变高压侧开关接地刀闸。
34.
在所断开关柜门上挂“禁止合闸，有人工作”标示牌。
35.
7.
检查6KV段工作电源开关确断。
8.
将6KV段工作电源开关控制方式切“就地”。
9.
断开6KV段工作电源开关储能开关。
10
断开6KV段工作电源开关直流控制电源空开。。
11.
将6KV段工作电源开关摇至试验位置。
6KV母线厂用快切装置
厂高变厂用分支开关 控制回路
6KV母线厂用快切装置
6KV母线厂用快切装置
开关储能回路
6KV母线厂用快切装置
断路器储能有手动储能和电动储能，基本上是弹簧 机构断路器。两种储能的最终目的都是把弹簧压缩，将 能量储存在弹簧中。手动储能一般只在检修时采用，或 者是在紧急情况下又没有控制电源时采用。分合闸时， 利用的弹簧的弹力。而手动储能和电动储能都是为要压 紧合闸弹簧，使其具备一定的弹性势能，具有使断路器 合闸的能量。手动储能是纯机械的，电动储能是利用电 动机进行机械动作，压紧弹簧。大容量开关在带载操作 时，动作时间越短电弧产生的越少，容量越大需要的操 作力越大，为此操作这种开关时需要加外力，一般是弹 簧助力，，也就是把弹簧压缩，储能开关是用电机把弹 簧压缩。合闸时按动控制按钮使弹簧释放，瞬间合上开 关。
7.后备电源失电
此处“后备电源”指工作向备用切换时的备用电源或备用向工 作切换时的工作电源。后备电源真实失电时，切换然毫无意义。 因此，当后备电源失电时装置应闭锁切换。
但是，如果因为PT检修等原因，使装置检测不到正常的后备电 源电压，而此时实际上可以进行切换。
考虑到上述需求，本装置设计了“后备失电闭锁切换”投退功能， 该功能投入时，只要装置检测不到后备电源，即行闭锁切换。该功 能退出时，即使检测到后备失电，装置仍将起动切换，只是此时只 能实现残压切换和长延时切换了。
2.串联切换
正常串联切换由手动起动，先发跳工作（备用）开关命令，在 确认工作（备用）开关已跳开且切换条件满足时，合上备用（工作） 电源。正常串联切换适用于差频系统间或同频系统固有相位差很大 的两个电源切换，此种方式下可有四种实现方式：快速、同期捕捉、 残压、长延时。快切不成功时可自动转入同期捕捉、残压、长延时。
电力刀闸及开关相关操作票
6KV＿电机电源开关＿停电1 得令2 检查＿电机电源开关＿电流表指示为零3 检查＿开关确处于工作位置分闸状态4 将＿开关储能开关由“储能”位置切至“停止”位置5 将＿开关“远方就地”转换开关切至“解除”位置6 拉开＿开关储能电源开关7 将＿开关由工作位置摇至试验位置8 就地合上＿开关9 就地拉开＿开关10 检查＿开关能量确已释放11 取下＿开关二次插头12 拉开＿开关控制电源开关13 将＿开关由试验位置拖至检修位置14 验明＿开关下口三相确无电压15 合上＿电机＿接地刀闸16 汇报操作完毕176KV＿电机电源开关＿送电1 得令2 检查＿电机＿开关确在检修位置分闸状态3 拉开＿电机＿接地刀闸（检查＿接地刀闸已拉开）4 检查＿电机电源开关＿后柜门无法开启5 验明＿开关下口三相确无电压6 摇测＿电机绝缘合格符合送电条件7 摇测＿开关本体绝缘合格符合送电条件8 检查＿开关储能电源开关确在断开位置9 检查＿开关未储能10 合上＿开关控制电源开关11 检查＿电机相关保护已正确投入12 将＿开关由检修位置推至试验位置13 合上＿开关二次插头14 将＿开关由试验位置摇至工作位置15 合上＿开关储能电源开关16 将＿开关储能开关由“停止”位置切至储能位置17 检查＿开关储能完毕18 将＿开关“远方/就地”转换开关由接触位置切至远方位置19 汇报操作完毕206KV#1低厂变由运行转检修1 得令2 模拟操作3 检查400V厂用I段备用电源开关410确处于热备用状态4 检查410开关相关保护已正确投入5 合上410开关（注意电流）6 将400V厂用I段备自投闭锁开关由“接触”位置切至“投入”位置7 拉开400V厂用I段工作电源开关4114（注意电压）8 检查400V厂用I段工作电源开关4114确已拉开9 拉开6KV#1低厂变电源开关611410 检查6114开关确已拉开11 检查400V厂用I段运行正常12 检查400厂用I段工作电源开关4114确在连接位置分闸状态13 将4114开关“远方/就地”转换开关由“远方”位置切至“解除”位置14 将411开关储能旋钮由“接通”位置切至“断开”位置15 将4114开关由连接位置摇至试验位置16 将4114开关由试验位置摇至分离位置17 释放4114开关能量18 检查4114开关能量确已释放19 检查 6KV#1低厂变电源开关6114确在工作位置分闸状态20 将6114开关“远方/就地”转换开关由“远方”位置切至“解除”位置21 将6114开关储能开关由“储能”位置切至“停止”位置22 拉开6114开关储能开关23 将6114开关由工作位置摇至试验位置24 释放6114开关能量25 检查6114开关能量确已释放26 取下6114开关二次插头27 将6114开关由试验位置拖至检修位置28 验明6114开关下口三相确无电压29 合上6KV#1低厂变电源开关接地刀闸6114D30 检查6114D接地刀闸确已合上31 验明6KV#1低厂变低压侧三相确无电压32 在6KV#1低厂变低压侧挂接地线一组33 检查（10KV-#5）接地线接触良好34 拉开400V厂用I段工作电源开关4114控制电源开关35 拉开6KV#1低厂变电源开关6114控制电源开关36 汇报操作完毕376KV#4低厂变由检修转运行1 得令2 模拟操作3 全面检查6KV#4低厂变相关工作已全部结束，相关工作票已全部收回，相关工作人员已全部撤离工作现场4 拆除6KV#4低厂变低压侧接地线一组5 拉开6KV#4低厂变电源开关6114D接地刀闸6 检查6144D接地刀闸确已拉开7 验明6KV#4低厂变电源开关6144下口三相确无电压8 摇测6KV#4低厂变本体绝缘合格符合送电条件9 合上6KV#4低厂变电源开关6144控制电源开关10 合上400V厂用IV段工作电源开关4144控制电源开关11 检查6KV#4低厂变相关保护已正确投入12 检查6KV#4低厂变电源开关6144确处于检修位置分闸状态13 检查6KV#4低厂变电源开关6144开关后柜门无法开启14 摇测6KV#4低厂变电源开关6144开关本体绝缘合格符合送电条件15 检查6144开关储能电源开关确在断开位置16 检查6144开关储能转换开关确在“停止”位置17 检查6144开关未储能18 检查6144开关“远方/就地”转换开关确在“解除”位置19 将6144开关由检修位置推至试验位置20 放上6144开关二次插头21 将6144开关由试验位置摇至工作位置22 合上6144开关储能电源开关23 将6144开关储能转换开关由“停止”位置切至“接通”位置24 检查6144开关储能完毕25 将6144开关远方/就地转换开关由“解除”位置切至“远方”位置26 检查400V厂用IV段工作电源开关4144确在分离位置分闸状态27 检查4114开关储能转换开关确在“停止”位置28 检查4144开关“远方/就地”转换开关确在解除位置29 检查4144开关未储能30 将4144开关由分离位置摇至试验位置31 将4144开关由试验位置摇至连接位置32 将4144开关储能转换开关由“停止”位置切至“接通”位置33 检查4144开关储能完毕34 将4144开关“远方/就地”转换开关由“解除”位置切至“远方”位置35 合上6KV#4低厂变电源开关6144（注意电流）36 检查6KV#4低厂变运行正常37 合上400V厂用IV段工作电源开关4144（注意电流）38 将400V厂用IV段备自投闭锁开关由“投入”位置切至“解除”位置39 拉开400V厂用IV段备用电源开关440（注意电压）40 检查400V厂用IV段运行正常41 汇报操作完毕42110KV滨铝一线701开关线路由110KV I母运行转热备用1 得令2 模拟操作3 拉开771开关4 待确认操作票内容正确，传至电脑钥匙后方可开始操作气体压力确在额定值附近5 检查110KV滨铝一线701开关SF66 拉开110KV滨铝一线701开关7 检查负荷检查701开关确已拉开8 检查110KV滨铝二线702开关线路负荷9 检查110KV滨铝一线701开关线路确处于110KV I母热备用状态10 汇报操作完毕11110KV滨铝一线701开关线路由冷备用转检修1 得令2 模拟操作3 合上701—1D接地刀闸4 合上701—2D接地刀闸5 合上701—3D接地刀闸6 待确认操作票内容正确，传至电脑钥匙后方可开始操作7 检查110KV滨铝一线701开关线路确处于冷备用状态8 验明110KV滨铝一线开关上口三相确无电压9 合上110KV滨铝一线开关上口接地刀闸701—1D10 检查701—1D接地刀闸确已合上11 验明110KV滨铝一线开关下口三相确无电压12 合上110KV滨铝一线701开关下口接地刀闸701—2D13 检查701—2D接地刀闸确已合上14 验明110KV滨铝一线线路侧三相确无电压15 合上110KV滨铝一线线路侧接地刀闸701—3D16 检查701—3D接地刀闸确已合上17 汇报操作完毕18110kv滨铝一线701开关线路由110KV I母热备用转冷备用1 得令2 模拟操作3 拉开701—3刀闸4 拉开701—1刀闸5 拉开701—P刀闸6 合上701开关7 拉开701开关8 待确认操作票内容正确，传至电脑钥匙后方可开始操作9 检查110KV滨铝一线701开关线路确处于110KV I母热备用状态10 检查110KV滨铝一线701开关确处于分闸状态11 拉开110KV滨铝一线线路侧隔离开关701—312 检查701—3隔离开关确已断开13 拉开110KV滨铝一线 I母侧隔离开关701—114 检查701—1隔离开关确已断开15 拉开110KV滨铝一线电压互感器701—P二次开关16 拉开110KV滨铝一线701开关端子箱内储能电源开关17 拉开110KV滨铝一线电压互感器隔离开关701—P18 检查701—P隔离开关确已断开19 将110KV滨铝一线701开关同期开关TK由“解除”位置切至“同期”位置20 将同期闭锁开关STK由“同期”位置切至“解除”位置21 将手动准同期开关1STK由“断开”位置切至“精确同期”位置22 合上110KV滨铝一线701开关23 拉开701开关24 将701开关同期开关TK由“同期”位置切至“解除”位置25 将同期闭锁开关STK由“解除”位置切至“同期”位置26 将手动准同期开关1STK由“解除”位置切至“断开”位置27 检查110KV滨铝一线701开关确处于分闸状态28 检查701开关能量确已释放29 拉开110KV滨铝一线701端子箱内刀闸操作电源开关30 拉开110KV滨铝一线701开关操作电源开关31 汇报操作完毕32110KV滨铝一线701开关线路由检修转冷备用1 得令2 模拟操作3 拉开701—1D接地刀闸4 拉开701—2D接地刀闸5 拉开701—3D接地刀闸6 待确认操作票内容正确，传至电脑钥匙后方可开始操作7 检查110KV滨铝一线701开关线路确处于检修状态8 检查110KV滨铝一线702开关线路相关工作已全部结束，相关工作票确＼已全部收回，相关工作人员已全部撤离工作现场9 拉开110KV滨铝一线开关上口接地刀闸701—1D10 检查701—1D接地刀闸确已断开11 拉开110KV滨铝一线开关上口接地刀闸701—2D12 检查701—2D接地刀闸确已断开13 拉开110KV滨铝一线开关上口接地刀闸701—3D14 检查701—3D接地刀闸确已断开15 验明110KV滨铝一线701开关上下口三相确无电压16 摇测110KV滨铝一线701开关上下断口间绝缘合格，符合送电条件17 汇报操作完毕18110KV滨铝一线701开关线路由冷备用转110KV I母热备用1 得令2 模拟操作3 合上701—P刀闸4 合上701—1刀闸5 合上701—3刀闸6 待确认操作票内容正确，传至电脑钥匙后方可开始操作7 全面检查110KV滨铝一线701开关线路确处于冷备用状态8 合上110KV滨铝一线开关701操作电源开关9 检查110KV滨铝一线701开关线路相关保护确已正确投入10 检查110KV滨铝一线701开关上口接地刀闸701—1D确在断开位置11 检查110KV滨铝一线701开关下口接地刀闸701—2D确在断开位置12 检查110KV滨铝一线线路侧接地刀闸701—3D确在断开位置13 检查110KV滨铝一线701开关SF气体压力确在额定值附近614 检查701开关确处于分闸状态15 检查701开关端子箱内储能电源开关确在断开位置16 检查701开关未储能17 检查701开关端子箱内刀闸操作电源开关确在断开位置18 验明701开关上、下口三相确无电压19 摇测701开关本体绝缘合格具备送电条件20 合上701开关刀闸操作电源开关21 合上701开关端子箱内储能电源开关22 检查701开关储能完毕23 合上110KV滨铝一线电压互感器隔离开关701—P24 检查701—P隔离开关确已合上25 合上110KV滨铝一线电压互感器701—P二次开关26 检查110KV滨铝一线 II母侧隔离开关701—2确在断开位置27 合上110KV滨铝一线 I母侧隔离开关701—128 检查701—1隔离开关确已合上29 合上110KV滨铝一线线路侧隔离开关701—330 检查701—3隔离开关确已合上31 汇报操作完毕32110KV滨铝一线701开关线路由110KV I母运行热倒至110KV II母运行1 得令2 模拟操作3 合上701—2刀闸4 拉开701—1刀闸5 待确认操作票内容正确，传至电脑钥匙后方可开始操作6 检查110KV滨铝一线701开关线路在110KV I母运行正常7 检查110KV母联开关7201运行正常8 检查110KV母联开关7201 I母侧隔离开关7201—1确在合闸位置9 检查110KV母联开关7201 II母侧隔离开关7201—2确在合闸位置10 验明110KV母线保护“互联功能”压板两侧确无电压11 投入110KV母线保护“互联”功能压板12 拉开110KV母联开关7201操作电源开关13 检查110KV滨铝一线701开关 I母侧隔离开关701—1确在合闸位置14 合上110KV滨铝一线 701开关 II母侧隔离开关701—215 检查701—2隔离开关确已合上16 拉开110KV滨铝一线 I母侧隔离开关701—117 检查701—1隔离开关确已断开18 合上110KV母联开关7201开关操作电源开关19 脱离110KV母线保护“互联”功能压板20 检查110KV滨铝一线701开关线路在 I母运行正常21 汇报操作完毕226KV厂用IV段母线PT64P由运行转冷备用1 得令2 模拟操作3 检查6KV厂用IV段运行正常4 检查6KV IV段无单相接地现象5 检查6KV #4高压厂用电快切闭锁开关确在“投入”位置6 退出220V #4高厂变A分支过流保护7 检查220V #4高厂变A分支过流保护确已退出8 退出220V #4高厂变复压过流保护9 检查220V #4高厂变复压过流保护确已退出10 退出6KV厂用 IV段高压电机欠压保护11 检查6KV厂用 IV段高压电机欠压保护确已退出12 取下6KV厂用IV段母线PT 64P直流二次保险13 将64P隔离手车由工作位置摇至试验位置14 取下64P隔离手车二次插头15 将64P隔离手车由试验位置拉至检修位置16 取下64P交流一次保险17 汇报操作完毕18110KV滨铝一线701开关线路由110KV I母热备用转运行1 得令2 模拟操作3 合上701开关4 待确认操作票内容正确，传至电脑钥匙后方可开始操作5 全面检查110KV滨铝一线701开关线路确处于热备用状态6 检查110KV滨铝一线701开关线路相关保护确已正确投入7 将110KV滨铝一线701开关同期开关TK由“解除”位置切至“同期”位置8 将同期闭锁开关STK由“同期”位置切至“解除”位置9 将手动准同期开关1STK由“断开”位置切至“精确同期”位置10 检查自动准同期装置无压确认开关在退出位置11 合上110KV滨铝一线701开关12 检查110KV滨铝一线701开关线路运行正常13 将手动准同期开关1STK由“精确同期”位置切至“断开”位置14 将同期闭锁开关STK由“解除”位置切至“同期”位置15 将701开关同期开关TK由“同期”位置切至“解除”位置16 汇报操作完毕17。
发电厂#x发电机厂用电由备用电源切至工作电源运行电气倒闸操作票
值班第1页/共3页NO：开始时间：年月日时分结束时间：年月日时分操作任务：#x发电机厂用电由备用电源切至工作电源运行序号操作内容已执行√操作时间一操作危险点、安全措施和注意事项1倒闸操作应由两人进行，严格执行操作监护制度2操作前应认真核对设备编号，防止走错间隔3检查设备分、合闸状态正常二操作项目1检查#x机6kVⅤA段工作电源进线开关615A工作票已终结，具备送电条件2检查#x机6kVⅤA段工作电源进线开关615A在试验位置且在“分”位3检查#x机6kVⅤA段工作电源进线开关615A“远方／就地”转换开关在“0”位4检查#x机6kVⅤA段工作电源进线开关615A保护压板投入正确5合上#x机6kVⅤA段工作电源进线开关615A控制电源开关6合上#x机6kVⅤA段工作电源进线开关615A仪表电源开关7合上#x机6kVⅤA段工作电源进线开关615A储能电源开关8装上#x机6kVⅤA段工作电源进线开关615A二次保险9将#x机6kVⅤA段工作电源进线开关615A由试验位置摇至工作位置10检查#x机6kVⅤA段工作电源进线开关615A各指示正确11将#x机6kVⅤA段工作电源进线开关615A“远方／就地”转换开关切至“远方”位12检查#x机6kVⅤB段工作电源进线开关615B工作票已终结，具备送电条件13检查#x机6kVⅤB段工作电源进线开关615B在试验位置且在“分”位14检查#x机6kVⅤB段工作电源进线开关615B“远方／就地”转换开关在“0”位15检查#x机6kVⅤB段工作电源进线开关615B保护压板投入正确16合上#x机6kVⅤB段工作电源进线开关615B控制电源开关17合上#x机6kVⅤB段工作电源进线开关615B仪表电源开关18合上#x机6kVⅤB段工作电源进线开关615B储能电源开关转下页值班第2页/共3页NO：操作任务：接上页序号操作内容已执行√操作时间19装上#x机6kVⅤB段工作电源进线开关615B二次保险20将#x机6kVⅤB段工作电源进线开关615B由试验位置摇至工作位置21检查#x机6kVⅤB段工作电源进线开关615B各指示正确22将#x机6kVⅤB段工作电源进线开关615B“远方／就地”转换开关切至“远方”位23检查#x机6kVⅤA段工作电源进线开关615A在热备用状态24按下#x机6kVⅤA段快切“信号复归”键25检查6kVⅤA段快切各信号反馈正常26按下#x机6kVⅤA段快切“正常切换”键27检查#x机6kVⅤA段工作电源进线开关615A确已合好28检查#x机6kVⅤA段备用电源进线开关605A确已断开29检查#x机6kVⅤA段母线电压正常30检查工作电源进线开关615A电流指示正常31按下#x机6kVⅤA段备用电源进线开关605A“复位”键32按下#x机6kVⅤA段快切“信号复归”键33检查#x机6kVⅤA段快切各信号反馈正常34检查#x机6kVⅤB段工作电源进线开关615B在热备用状态35按下#x机6kVⅤB段快切“信号复归”键36检查6kVⅤB段快切各信号反馈正常37按下#x机6kVⅤB段快切“正常切换”键38检查#x机6kVⅤB段工作电源进线开关615B确已合好39检查#x机6kVⅤB段备用电源进线开关605B确已断开40检查#x机6kVⅤB段母线电压正常41检查工作电源进线开关615B电流指示正常42按下#x机6kVⅤB段备用电源进线开关605B“复位”键43按下#x机6kVⅤB段快切“信号复归”键44检查#x机6kVⅤB段快切各信号反馈正常转下页值班第3页/共3页NO：操作任务：接上页序号操作内容已执行√操作时间45汇报值长操作完毕备注：操作人：监护人：值班负责人：值长：操作票评价：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xx电厂电气操作票
编号： 发令单位发令人
受令人受令时间
年 月 日 时 分
操作开始时间年 月 日
时 分
操作结束时间
年 月
日 时 分
操作任务＃发变组6kV厂用电由备用电源转工作电源供电
预演√顺序操 作 项 目操作√
1接值长令，# 发电机并网后准备转6kV厂用电
2检查6kV工作段电源进线#6111（#6211）开关接地刀闸已断开
3检查6kV工作段电源进线#6111（#6211）开关已断开
4送上6kV工作段电源进线#6111（#6211）开关操作电源
5检查6kV工作段电源进线#6111（#6211）开关保护投入正常
6将6kV工作段电源进线#6111（#6211）开关摇至工作位置
7将6kV工作段电源进线#6111（#6211）开关置“远方”控制
8检查6kV工作段电源进线#6111（#6212）开关接地刀闸已断开
9检查6kV工作段电源进线#6111（#6212）开关已断开
10送上6kV工作段电源进线#6111（#6212）开关操作电源
11检查6kV工作段电源进线#6111（#6212）开关保护投入正常
12将6kV工作段电源进线#6111（#6212）开关摇至工作位置
13将6kV工作段电源进线#6111（#6212）开关置“远方”控制
14检查6kV备用段电源进线#6001（#6003）开关已合闸
15检查6kV备用段电源进线#6001（#6003）开关置“远方”控制
16检查6kV备用段电源进线#6002（#6004）开关已合闸
17检查6kV备用段电源进线#6002（#6004）开关置“远方”控制
18检查# 发电机6KV厂用快切装置面板无异常，无告警信息
19检查# 发电机6KV厂用快切装置屏相关出口压板已投入
20通知机、炉值班人员# 发电机准备转6kV 厂用电
21检查6kV工作段和6kV备用段电压正常
22点击# 发电机6KV厂用“快切装置”弹出快切操作面板
接页
备注
操作人监护人值班负责人
xx电厂电气操作票
编号： 发令单位发令人
受令人受令时间
年 月 日 时 分
操作开始时间年 月 日
时 分
操作结束时间
年 月
日 时 分
操作任务＃ 发变组6kV厂用电由备用电源转工作电源运行
预演√顺序操 作 项 目操作√
23在DCS上检查# 发电机6KV厂用快切操作面板无告警信息
24点击“复位ⅠA（ⅡA）段快切装置”指令，并确认
25点击“ⅠA（ⅡA）段快切手动启动”指令，并确认
26检查快切装置切换过程正常，此时注意发电机组的运行情况
27将6kV工作段电源进线#6111（#6211）开关状态进行“复位”
28将6kV备用段电源进线#6001（#6003）开关状态进行“复位”
29点击“复位ⅠA（ⅡA）段快切装置”指令，并确认
30点击“复位ⅠB（ⅡB）段快切装置”指令，并确认
31点击“ⅠB（ⅡB）段快切手动启动”指令，并确认
32检查快切装置切换过程正常，此时注意发电机组的运行情况
33将6kV工作段电源进线#6112（#6212）开关状态进行“复位”
34将6kV备用段电源进线#6002（#6004）开关状态进行“复位”
35点击“复位ⅠB（ⅡB）段快切装置”指令，并确认
36记录切换完结时间 h min。
376kV厂用电切换完毕，通知机、炉值班人员
38汇报值长
以下空白
备注
操作人监护人值班负责人。
