偏斜钻孔的投影方法

钻孔偏距——精选推荐

1 测斜仪器的选择目前，确定钻孔偏斜元素的仪器主要有两种：一类是罗盘钻孔测斜仪；另一类是陀螺钻孔测斜仪。

前者一般勘探队普遍采用，精度较低。

陀螺钻孔测斜仪精度较高，比较适合类似上述工程钻孔的测斜。

但由于价格较贵以及探矿孔测斜精度要求不高等原因，勘探单位一般不具备此类仪器。

如果单为此工程选购陀螺测斜仪，工程结束后，利用率极低，显然是一种浪费。

能否研究采用罗盘测斜仪，以较小的投资完成钻孔偏斜元素的测定，并且精度能够满足钻孔贯通的要求，其意义十分巨大。

最终选定了XJL—42型罗盘钻孔测斜仪。

2 XJL—42型测斜仪测量工程钻孔偏斜元素的方法2.1 XJL—42型测斜仪简介该仪器方位角测量靠磁针定向，顶角测量利用悬锤原理，定时锁止靠机械钟，全部机构都装在框架内。

框架是一偏重体，当钻孔倾斜时，仪器重心落在倾斜面上。

框架的上部装一罗盘，其支承轴与偏重面垂直，在重锤作用下，罗盘总保持水平。

盒内磁针所指示的角度，即为钻孔方位角。

盒下面重锤偏离读数指示线的度数即为钻孔的顶角。

机械钟装在框架的下部，钟的背面有凸轮，受钟的控制，当到达预定时间时凸轮推动锁止系统，磁针和重锤均被锁止。

2.2 提高测斜仪测斜精度的方法a 测量方法从仪器性能分析，偏斜方位是靠磁罗盘确定的，受钻孔内钢粒和矿体磁性物质影响，方位角最易产生偏差。

为此，首先对磁罗盘进行严格的校正，求出磁偏角，采用重复测量消除磁影响。

在施测过程中，有时某点位重复若干次，数据不能统一者，改变点位，越过磁影响部位。

通过对钻孔偏斜规律的研究，认为钻孔偏斜并不是从起点按一个角度偏斜到终点，而是不同的深度的点偏斜元素各不相同，终点偏斜元素是一系列观测点的失量和。

因此，加密观测点数量是提高钻孔终点偏斜精度的最佳方法。

探矿钻孔测斜一般每20m一个观测点，现改为每5—10m一个测点。

加密观测，增加了观测时间和劳动强度。

b 计算方法采取正确的计算方法，对观测成果进行处理，是确保成果正确的关键。

钻孔偏斜计算表

38438795.01
1115.79
5.
200.30
9.44
63.30
9.44
57.80
47.17
222.40
46.53
219.34
7.74
36.74
2.2089
7.73
36.65
0.30
2.47
57.80
4.12
20.46
6.55
30.50
4686514.46
38438801.56
1069.26
6
-43.01
5126438.24
40400070.03
699.79
5
250
14
316
14
307.5
50
275
48.51
267.71
-12.10
-65.20
7.5039
-12.00
-64.37
-1.58
-10.05
52.50
7.37
38.43
-9.60
-52.61
5126445.61
40400060.43
垂直剖面的偏离距离(m)
ΔB=bsinθ
坐标纵线与钻孔方向线间的
夹角(°)
(φ)
直角坐标系投影面上的增量
(m)
各计算点的坐标(m)
备
注
天
顶
角
方
位
角
天
顶
角
(α)
方
位
角
(β)
分
段
(C)
累
计
分
段
H=Ccosα
累
计
分
段
b=Csinα

钻孔偏斜率的计算公式为

钻孔偏斜率的计算公式为:δ= 、即δ=tg θ (7.1)式中 d ——实钻钻孔的水平投影长度，亦即孔底偏距，也可称偏差；L ——实钻钻孔的立面投影长度； L 1——实钻钻孔的长度。

2001年制定的水泥灌浆施工技术规范DL/T5148-2001对于钻孔偏斜率的规定中考虑了帷幕排数因素，见表7-1。

表7-1 帷幕灌浆孔孔底允许偏差（单位：m ）注：①深孔钻进，孔深20m 以内，孔向应尽量保证铅直，偏斜率小于1%。

、保证孔向的主要措施欲保证钻孔方向，在钻孔工作中应做好以下几项工作：(1)孔口段的孔向要正确，这是保证全孔能按设计孔向钻进的关键，故孔口段或安设的孔口管必须符合设计孔向的要求，可通过测斜来验证。

对孔斜精度要求高的钻孔，一般均采取装设孔口管的措施。

(2)钻机立轴方向要正确，机座要稳固，如因需要，钻机需往返移动时，应采取能正确对准原孔位和孔向的可靠措施。

(3)钻进时，使用长的钻具。

钻铅直孔，必要时，还可使用钻铤。

(4)变孔径时，采用导向设施。

(5)在岩石比较完整、孔内很少掉块的情况下，可在每一根或每两根钻杜间加用“导向箍”。

(6)在钻进工艺操作上，要正确地控制压九适量地给水，钻具超过一定重量时，还需考虑减压措施。

七、钻孔工作中应注意的事项(1)按照设计规定定好孔位，孔位的偏差一般不宜大于10cm 。

当遇到难于依照设计要求布置孔位阶情况时，应及时与设计部门或有关部门联系，若允许变更孔位时，则应依照新的通知，重新布测孔位。

在钻孔原始记录中一定要注明新钻孔的桩号和位置，以便分析查用。

(2)在钻孔工作进行中，要严格按照规定的孔向钻进，并采取一切措施保证钻孔方向正确。

( 3)孔径力求均匀，不要忽大忽小，以免灌浆或压水时灌浆塞堵塞不严，漏水返浆，造成施工困难。

(4)在各钻孔中，均要计算岩芯采取率。

第Ⅱ、Ⅲ次序孔和检查孔中，要注意采取岩芯，并观察岩芯裂隙中有无水泥结石、其填充和胶结的情况如何，以便逐序反映灌浆质量和效果。

5-1.偏线钻孔在勘探线上投影问题

偏线钻孔在勘探线上投影问题
摘要：钻孔偏离剖面线时,一般用偏线钻孔向剖面线的正投影和沿走向投影等方法确定矿体或岩层在剖面上的位置,并以偏斜钻孔所见矿层的品位代替投影钻孔的品位,而不考虑矿层在投影距离内的品位变化。

由于剖面图上相邻两钻孔间的推断矿体厚度,品位等参数常呈线性变化,因此,可将偏线钻孔与剖面另一侧的钻孔视为两个控制点。

在两点间,用内插法确定矿体或岩层在剖面上的位置。

方法如下: ①计算偏线钻孔和剖面另一侧钻孔的见。

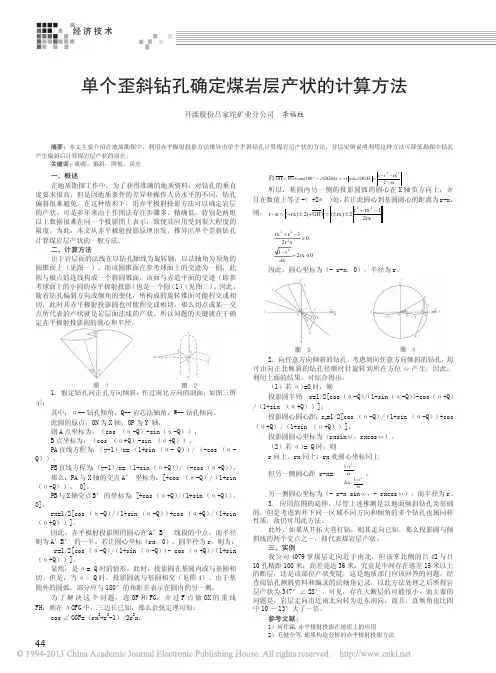

单个歪斜钻孔确定煤岩层产状的计算方法

1）何作霖.赤平极射投影在地质上的应用 2）毛健全等.地质构造分析的赤平极射投影方法
44
rx 2 + r 2 − 1 ≥0 2r 2 x 1− r 2 + 2rx 。 rx 0
因此，圆心坐标为（- r-x，0），半径为 r。
图 3
图 4
图 1
图 2
1. 假定钻孔向正孔方向倾斜，作过南北方向的剖面，如图三所示：其中：α-- 钻孔倾角，Q-- 岩芯法轴角，W-- 钻孔倾向。此圆的原点，ON 为 X 轴，OP 为 Y 轴，则 A 点坐标为：（cos （α-Q）-sin（α-Q））， B 点坐标为：（cos （α+Q）-sin （α+Q））， PA 直线方程为：（y-1） /x= （1+sin （α- Q）） / （-cos （αQ））， PB 直线方程为：（y-1） /x= （1+sin （α+Q）） / （-cos （α+Q）），那么：PA 与 X 轴的交点 A’ 坐标为：[+cos （α-Q）/（1+sin （α-Q））， 0]， PB 与 X 轴交点 B’ 的坐标为：[+cos （α+Q） / （1+sin （α+Q））， 0]， rx=1/2[cos （α-Q） / （1+sin （α-Q）） +cos （α+Q） / （1+sin （α+Q））]。因此，赤平极射投影图的圆心在 A’B’ 线段的中点，而半径则为 A’B’ 的一半。若让圆心坐标（rx，0），圆半径为 r，则为： r=1/2[cos （α-Q） / （1+sin （α-Q）） - cos （α+Q） / （1+sin （α+Q））]。显然，是 α= Q 时的情形，此时，投影圆在基圆内或与基圆相切。但是，当 α< Q 时，投影圆就与基圆相交（见图 4）。由于基圆外的圆弧，部分应与 180°的角距差表示在圆内的另一侧。为了解决这个问题，连 OF 和 FG，并过 F 点做 OX 的重线 FH，则在 ΔOFG 中，三边长已知，那么余弦定理可知： cos ∠ OGF=（rx2+r2-1）/2r2x，

Excel计算钻孔测斜成果

用Excel计算钻孔测斜成果1 前言在水利水电和其它工程地质勘察中，为了探明地层岩性、构造的分布情况和了解岩层的透水性，在钻孔钻进过程中，保证钻孔的铅直钻进是非常重要的。

尤其对于帷幕灌浆孔，保证钻孔的铅直钻进更为重要，因为如果钻孔偏斜率超过了规程、规范允许值，则在灌浆之后，不能形成连续有效的帷幕，这就达不到防渗目的，失去了帷幕灌浆的意义。

在钻孔钻进过程中是通过测斜及时了解钻孔的偏斜情况，若钻孔偏斜超过了规程、规范或设计的要求，则应分析其偏斜的原因，采取相应的措施，即时纠正，以便使以后的钻孔在钻进过程中能保持铅直或依照规程、规范或设计要求的钻孔方向钻进。

在帷幕灌浆中，保证钻孔的铅直或达到规程、规范和设计要求的允许值，是保证形成连续有效帷幕的前提。

为了达到上述要求，则必须按测斜计算公式算出其钻孔钻进过程中的钻孔偏斜值。

随着计算机技术的不断发展和进步，尤其便携式计算机的出现，给我们带来了很大的方便。

本人通过多个工程的实践，自己认为用Execl电子表格制作钻孔测斜成果图表，计算钻孔测斜结果非常方便和实用，现作如下介绍，以供同行共享，若有不足之处，请给予批评指教。

2 钻孔偏斜率的有关计算方法和公式钻孔为铅直孔的连续分段测斜见图1，孔斜的计算方法如表1，计算钻孔的偏斜率和其它数据如以下公式：钻孔偏距：钻孔立面投影长度：钻孔偏斜的方位角：钻孔的偏斜率：钻孔的偏斜角：表1 钻孔测斜计算方法表3 用Excel制作钻孔测斜成果表首先用Excel制作出如图2的表格，在表格中的段号、段位（顶、底）、段长、测点位置、观测值（偏斜角、方位角）各栏中，输入通过测斜仪测得的各项数据，而偏距（东西向、南北向）及垂直投影孔深、全孔测斜成果（偏距、偏斜率、偏斜角、方位角）各列中分别输入公式。

如：在H6中输入=D6*(SIN(PI()*F6/3600/180)*SIN(PI()*G6/180))；在I6中输入=D6*(SIN(PI()*F6/3600/180)*COS(PI()*G6/180))；在J6中输入=D6*COS(PI()*F6/3600/180)+D7*COS(PI()*F7/3600/180)+D8*COS(PI()*F8 /3600/180)+D9*COS(PI()*F9/3600/180)+D10*COS(PI()*F10/3600/180)+D11*CO S(PI()*F11/3600/180)+D12*COS(PI()*F12/3600/180)+…+Dn*COS(PI()*Fn*3600/180)在K6中输入=SQRT(POWER(SUM(H6:Hn),2)+POWER(SUM(I6:In),2))；在L6中输入=K6/J6；在M6中输入=INT((180/PI())*ATAN(K6/J6))；在O6中输入=INT((180/PI())*ATAN((SUM(H6:Hn))/(SUM(I6:In))))；以同样的方法输入各列的计算公式即可得整个钻孔的测斜成果。

钻孔偏斜处理方法

钻孔偏斜处理方法
钻孔偏斜是一种常见的问题，它会影响钻井工作的效率和进展速度。

因此，必须采取正确且有效的处理方法来解决这个问题。

首先，确保钻掘机和其他设备在使用前已正确安装和调整。

这样
可以避免机器本身的偏差影响钻孔的方向。

其次，使用高质量的钻头和钻杆，因为它们可以提供更好的控制
和稳定性，从而减少钻孔偏斜的风险。

另外，应该使用正确的钻掘技术来避免钻孔偏斜。

这些技术包括：慢速钻进、逐步增加钻头的直径、使用冷却液体来减少摩擦、定期检
查钻杆的状态和动态平衡。

最后，在钻孔偏斜已经发生的情况下，应采取适当的措施来矫正它。

这些措施包括：调整钻头的方向、增加钻头的直径、使用垂直钻
进技术等。

总之，要避免和处理钻孔偏斜问题，需要注意设备的安装和调整、使用高质量的钻掘工具、使用正确的钻井技术和及时采取必要的纠正
措施。

只有这样才能确保钻孔进展顺利，保证钻掘工作的成功完成。

钻孔偏斜率的计算公式为

钻孔偏斜率的计算公式为:δ= 、即δ=tg θ (7.1)式中 d ——实钻钻孔的水平投影长度，亦即孔底偏距，也可称偏差；L ——实钻钻孔的立面投影长度； L 1——实钻钻孔的长度。

2001年制定的水泥灌浆施工技术规范DL/T5148-2001对于钻孔偏斜率的规定中考虑了帷幕排数因素，见表7-1。

表7-1 帷幕灌浆孔孔底允许偏差（单位：m ）注：①深孔钻进，孔深20m 以内，孔向应尽量保证铅直，偏斜率小于1%。

、保证孔向的主要措施欲保证钻孔方向，在钻孔工作中应做好以下几项工作：(1)孔口段的孔向要正确，这是保证全孔能按设计孔向钻进的关键，故孔口段或安设的孔口管必须符合设计孔向的要求，可通过测斜来验证。

对孔斜精度要求高的钻孔，一般均采取装设孔口管的措施。

(2)钻机立轴方向要正确，机座要稳固，如因需要，钻机需往返移动时，应采取能正确对准原孔位和孔向的可靠措施。

(3)钻进时，使用长的钻具。

钻铅直孔，必要时，还可使用钻铤。

(4)变孔径时，采用导向设施。

(5)在岩石比较完整、孔内很少掉块的情况下，可在每一根或每两根钻杜间加用“导向箍”。

(6)在钻进工艺操作上，要正确地控制压九适量地给水，钻具超过一定重量时，还需考虑减压措施。

七、钻孔工作中应注意的事项(1)按照设计规定定好孔位，孔位的偏差一般不宜大于10cm 。

当遇到难于依照设计要求布置孔位阶情况时，应及时与设计部门或有关部门联系，若允许变更孔位时，则应依照新的通知，重新布测孔位。

在钻孔原始记录中一定要注明新钻孔的桩号和位置，以便分析查用。

(2)在钻孔工作进行中，要严格按照规定的孔向钻进，并采取一切措施保证钻孔方向正确。

( 3)孔径力求均匀，不要忽大忽小，以免灌浆或压水时灌浆塞堵塞不严，漏水返浆，造成施工困难。

(4)在各钻孔中，均要计算岩芯采取率。

第Ⅱ、Ⅲ次序孔和检查孔中，要注意采取岩芯，并观察岩芯裂隙中有无水泥结石、其填充和胶结的情况如何，以便逐序反映灌浆质量和效果。

钻孔偏斜分析

钻孔偏斜分析在水文地质勘探的钻孔工程中，由于钻机安装不正，施工不当，软硬岩层相间及岩层倾斜等原因，往往导致钻孔发生偏斜，影响成井工艺。

由于钻孔偏斜可能造成矿体打丢、打薄或打厚，达不到预期的地质勘探目的，甚至造成钻孔报废，浪费大量人力物力，因此需要随时控制钻孔在空间位置的变化，预防和纠正钻孔的偏斜。

一、钻孔偏斜概念分析钻孔的施工过程中的实际空间位置偏离设计空间位置，即偏离设计轴线，称之为钻孔偏斜或孔斜。

钻孔空间形态三要素：钻孔深度、钻孔的顶角（或倾角）及钻孔方位角决定了钻孔在地下空间的位置，这三个因素称钻孔空间形态三要素。

孔斜的条件：钻孔发生偏斜的根本原因是粗径钻具在孔内歪倒，其轴线偏离钻孔轴线。

而能使其歪倒的条件主要是：孔壁间隙大，为它提供空间条件；同时还要有倾倒力矩为它提供歪倒动力，再就是一个固定的歪倒方向。

二、钻孔发生偏斜的原因第一个方面原因：地质因素，一是岩石的各向异性在钻头处产生歪倒力矩使粗径钻具倾斜而导致孔斜；二是钻进软硬夹层时，钻头处产生钻压差或钻头沿岩石节理面滑移；三是钻进中遇到溶洞或大裂隙；四是在卵砾石层中钻进。

第二个方面是钻进工艺及操作方面的原因：换径不带导向或粗径钻具本身就弯曲；冲洗液量大冲刷孔壁使孔壁间隙过大，造成粗径钻具或岩心管与钻孔轴线产生偏斜角；采用的钻压过大与转速过快，钻杆柱受轴心压力及回转的影响而呈挠曲状态影响了钻具的稳定性，促使粗径钻具歪倒。

第三个方面的原因是：设备安装时不合乎要求，主要表现在基台不稳固或发生偏斜；开孔时没有校正钻机的顶角和方位角，致使开孔即发生偏斜；另外钻机立轴过度磨损旷动太大也是一个因素。

三、钻进过程中岩层分布与钻杆受力分析钻进过程中，如果不考虑控制方向的问题随意钻进，从力学的角度分析，钻头肯定会避开较硬的岩层，朝着钻头周围岩层最软弱的方向推进，从而造成钻孔倾斜。

在钻头小范围附近的岩层，其分布大致分为三种，即垂直分布、水平分布和倾斜分布。

一、现主要从钻杆钻进所需用力的角度来初步判断与钻孔倾斜的关系。

钻孔投影

实习七钻孔投影一、实习目的钻孔投影（钻孔弯曲度校正）是制作各类剖面图、投投影图时投绘钻孔资料的必要一步。

通过本实习使大学生掌握二、方法原理1、钻孔投影的原始资料钻孔投影是根据系统的孔斜测量结果进行，即根据在一定的孔深所测量钻孔的倾角和方位角进行。

例如下表所提供表VII-1 某钻孔孔斜测量数据2、各测量点的控制深度和控制距离的计算设在 i 点和 i+1 点的测量深度分别为 hi和hi+1 ，（i=1，2，…，n）。

则这两点间的控制深度为其中= 0（地表），= 终孔深度。

控制距离则为相邻控制深度之差。

（表VII-2）表VII-2某钻孔投影计算数据3、钻孔投影的解析法1）控制距离间线段的投影线段投影原理是钻孔投影的基础。

由于勘探线地质剖面垂直于矿体走向布置，所以最常用的是垂直投影。

下面介绍如图7-1所示，AB是空间线段。

A点在与勘探线剖面平行的垂直投影面P上，B点在水平投影面Q上。

A点在Q平角为ω。

AB的倾角为β，顶角为α。

过B点向P、Q两平面的交线引垂线，交于C点。

OC方向为投影面P的方位，方为AC为AB在P平面上的投影。

这样一来，将线段AB分解为在垂直方向上的分量ΔZ（AO），在剖面方向上的分量坐标系统如图7-1所示。

x为剖面方向；y为垂直于剖面的方向（即偏离剖面方向），在x方向左侧为正，右侧为令线段AB的长度为l，由图7-1可得：（VII-1）（VII-2）（VII-3）（VII-4）2）各控制点坐标的计算已知A点的坐标为（xi，yi，zi），欲求B点的坐标（xi+1，yi+1，zi+1）。

如果已计算得到两点间的增量Δx，（VII-5）（VII-6）（VII-7）若孔口坐标已测定，在求得各段的坐标增量后，就可根据式（VII-5）、（VII-6）、（VII-7）依次计算，得到各钻孔在剖面图上的投影。

在平面图上一般不将全部钻孔投影线绘出，只绘矿层中点等特殊点的投影。

3）钻孔中地质界线点的投影地质界线点的投影计算，首先要确定该点落在哪个孔段，也就是要确定用于计算的倾角、方位角的数值。

钻孔偏斜分析

钻孔偏斜分析在水文地质勘探的钻孔工程中，由于钻机安装不正，施工不当，软硬岩层相间及岩层倾斜等原因，往往导致钻孔发生偏斜，影响成井工艺。

由于钻孔偏斜可能造成矿体打丢、打薄或打厚，达不到预期的地质勘探目的，甚至造成钻孔报废，浪费大量人力物力，因此需要随时控制钻孔在空间位置的变化，预防和纠正钻孔的偏斜。

一、钻孔偏斜概念分析钻孔的施工过程中的实际空间位置偏离设计空间位置，即偏离设计轴线，称之为钻孔偏斜或孔斜。

钻孔空间形态三要素：钻孔深度、钻孔的顶角（或倾角）及钻孔方位角决定了钻孔在地下空间的位置，这三个因素称钻孔空间形态三要素。

孔斜的条件：钻孔发生偏斜的根本原因是粗径钻具在孔内歪倒，其轴线偏离钻孔轴线而能使其歪倒的条件主要是：孔壁间隙大，为它提供空间条件；同时还要有倾倒力矩为它提供歪倒动力，再就是一个固定的歪倒方向。

二、钻孔发生偏斜的原因第一个方面原因：地质因素，一是岩石的各向异性在钻头处产生歪倒力矩使粗径钻具倾斜而导致孔斜；二是钻进软硬夹层时，钻头处产生钻压差或钻头沿岩石节理面滑移；三是钻进中遇到溶洞或大裂隙；四是在卵砾石层中钻进。

第二个方面是钻进工艺及操作方面的原因：换径不带导向或粗径钻具本身就弯曲；冲洗液量大冲刷孔壁使孔壁间隙过大，造成粗径钻具或岩心管与钻孔轴线产生偏斜角；采用的钻压过大与转速过快，钻杆柱受轴心压力及回转的影响而呈挠曲状态影响了钻具的稳定性，促使粗径钻具歪倒第三个方面的原因是：设备安装时不合乎要求，主要表现在基台不稳固或发生偏斜；开孔时没有校正钻机的顶角和方位角，致使开孔即发生偏斜；另外钻机立轴过度磨损旷动太大也是一个因素。

三、钻进过程中岩层分布与钻杆受力分析钻进过程中，如果不考虑控制方向的问题随意钻进，从力学的角度分析，钻头肯定会避开较硬的岩层，朝着钻头周围岩层最软弱的方向推进，从而造成钻孔倾斜。

在钻头小范围附近的岩层，其分布大致分为三种，即垂直分布、水平分布和倾斜分布。

一、现主要从钻杆钻进所需用力的角度来初步判断与钻孔倾斜的关系。

钻孔资料投影步骤

钻孔资料投影步骤1.在钻孔弯曲度计算工具中，根据钻孔测斜资料，将孔口坐标、测斜点位置钻孔深度、方位、倾角先正确输入；2.将自动生成的各测点坐标复制到word文件中，然后将前后列互换；3.将互换后的表格选中，利用表格工具中的转换功能，将表格转换成逗号格式的纯文本；4.在MapGis编辑窗口任意输入一条线，将其转换成明码文件；5.用记事本打开明码文件，打开后文件如下：WMAP9021文件头2线段数1,0,1,0.150000,10.000000,10.000000,0,0,0线属性12线拐点数52.000000,252.000000 线坐标值271.000000,140.000000499.000000,98.000000500.000000,98.000000501.000000,98.000000503.000000,98.000000509.000000,98.000000517.000000,98.000000664.000000,158.000000664.000000,159.000000666.000000,159.000000667.000000,160.0000001,659.001427线段第ID号及长度值6.将第三步中获得的钻孔测斜各拐点坐标复制，替换明码文件中的坐标，根据测斜拐点数，修改明码文件中的线拐点数，并保存；文档收集自网络，仅用于个人学习7.在MapGis文件转换窗口，调入明码文件，并退出，提示保存时进行保存，获得钻孔平面投影线；8.在MapGis编辑窗口打开地形地质平面工程图，将保存后的钻孔平面投影线添加进来，根据钻孔所在位置最近的勘探线及该勘探线剖面位置确定Y方向上的特征坐标线，如Y=6400、6200、6800……；在菜单栏中点→选择→复制文档收集自网络，仅用于个人学习9.在MapGis编辑窗口打开一个空文件；在菜单栏中点→粘贴→右键→复位，删除多余的线段；10.复制一条勘探线，在MapGis编辑工具箱中，线编辑工具栏中点，将其旋转90度，复制该线到钻孔平面投影线的各拐点上；文档收集自网络，仅用于个人学习11.根据钻孔平面投影线的各拐点在勘探线上的投影位置到特征坐标线的距离，确定剖面图上特征坐标线造平行线的距离，结合各拐点的高程，确定钻孔各拐点在剖面上的位置；文档收集自网络，仅用于个人学习12.重复步骤11，将各拐点连接起来，即为剖面上钻孔投影线；13.对于见矿钻孔，在剖面图上根据见矿点上下位置高程的平均值，确定纵投影图上见矿标高；不见矿钻孔，纵投影图上钻孔终孔标高位置即为钻孔的投影位置；14.在平面图上，测出见矿点与勘探线的距离；在纵投影图上根据该勘探线以见矿点与勘探线的距离造平行线，见矿中心点标高所在等高线与该平行线的交点即为该钻孔揭露矿体在纵投影图上的位置。

找矿勘探工作中投影图类的编绘方法和要求

找矿勘探工作中投影图类的编绘方法和要求[导读]投影图的目的是为了说明某一侧面的矿体，特别是一些形状不规则或者有侧伏现象的矿体形态和产状的变化情况，阐明勘探程度和勘探深度，有时也为了储量计算之用。

这类图一般分三种：即垂直投影图、水平投影图及平行矿体倾斜投影图。

其比例尺一般等于或大于(如不用于储量计算，可小于)矿床地质图。

（一）投影图类概述投影图的目的是为了说明某一侧面的矿体，特别是一些形状不规则或者有侧伏现象的矿体形态和产状的变化情况，阐明勘探程度和勘探深度，有时也为了储量计算之用。

这类图一般分三种：即垂直投影图、水平投影图及平行矿体倾斜投影图。

其比例尺一般等于或大于(如不用于储量计算，可小于)矿床地质图。

其内容一般如下：1．垂直标尺(垂直投影图)或顺投影面的标高读数(顺倾斜投影图)；对于垂直投影图及顺倾斜投影图还有：地形曲线(盲矿体根据具体情况及要求)，两端注明方向；2．各类工程的投影位置及其编号，见矿、落空、设计、正在施工和竣工的工程分别以不同图例表示。

见矿工程旁注明矿体厚度(按垂直于投影面方向的厚度)及工程平均品位、各钻孔矿心采取率；3。

各种矿体边界的投影线、各储量类别、各储量级别的投影界线及代号、构造线及各类地质界线(各种切割矿体的地质体)的投影线及编号或代号，各种投影线分别以不同图例表示；4．旧硐、采空区、计划采掘区按规定图例表示出。

5．如用于储量计算，各计算块段的范围、面积编号、矿石量及金属量，如分层、分段或按不同矿石类型、矿石品级计算储量时，要分别说明有关参数。

如用解析方法计算矿块面积(参阅《储量计算》)，有各矿块析点参数及基线位置。

6．如有平行工业矿体出现，应按不同矿体或分别制成投影图。

如两个以上矿体画在同一图上时，以清晰为原刚，否则分别制作，并须分别以不同图例表示各类投影线及有关参数。

注明矿体编号。

(二)投影基准面的选择及投影方法编制投影图时要首先确定两个基本问题：即投影基准面及投影方法。

cx―47型高精度钻孔测斜仪使用说明

CX-1型钻孔测斜仪使用说明一、概述CX-1型高精度钻孔测斜仪采用电视摄像—显像方式，将高精密度的水平气泡和指南针安装在探头内，当钻孔发生偏斜时，通过光—电转换，将反映孔斜顶角θ和方位角α的参数及图像显示在监视器上。

通过直接在显示屏上读数即可确定钻孔在地下空间位置的偏斜状态。

该钻孔测斜仪不仅可以用于地基、边坡水平位移监测，而且还广泛应用于工程钻孔，水文钻孔和防渗漏孔的测斜。

二、仪器组成CX ―1型钻孔测斜仪由微机和探头两部分组成，其结构框图如下（图一）。

顶角传感器采用特制高灵敏度水泡总成。

当水泡和水平面有微量偏斜时，水泡顶部的气泡就会偏离中心位置，从而可测出钻孔垂线和钻孔轴线间夹角，如图二、图三。

地下探头部分地面仪器部分（图一）方位角采用指南针定向，可准确定出钻孔在地下的偏斜方位如（图四）。

探头结构合理，密封措施牢靠，原理浅显易懂，施测操作简便。

二、主要技术指标⑴ 探头尺寸：长 0.8 m, 直径 47 mm;⑵ 测试深度100 m,水平时偏斜时（图二）（图三）北西东南（图四）⑶顶角测量准确度 6′;⑷方位角测量准确度 20, 测量范围00—3600;⑸工作温度–50C — 450C，湿度≤98%RH；⑹工作电压：220V三、仪器操作方法⒈将测斜探头引出电缆上的5芯插头与显示器背后的5芯插座对接，将显示器通上220V电源，开启开关，显示器屏幕上立即出现代表顶角的水泡图像和反映方位角的指北针图像。

⒉用钢丝绳将测斜探头垂直吊起，水泡应基本居中，即水泡应在屏幕上最小的园环内，否则，应打开探头底部的密封盖，缓慢调节水泡定位镙丝，监视屏幕，使水泡基本居中，再将密封盖拧紧。

⒊缓慢将测斜探头放入孔内，各测点间距应根据孔深和工程精度要求而定。

按预定测试深度，逐点进行测量，逐点读数记录。

⒋为了准确反映孔斜状态，探头配有与孔径基本接近的上下导正环，以提高测试准确性。

⒌单孔测试完毕，关断电源，用钢丝提起探头，避免电缆受力。

偏斜钻孔的投影方法

偏斜钻孔的投影方法偏斜钻孔的投影方法一、作图法：采用法线投影图解法1.取一张16K大小的方格纸，上部4/5计划为沿勘探线方向的剖面图，上端画一条水平线作为假设的地形线，下部1/5作为勘探线平面图，中间画一条水平线为勘探线。

2.做偏曲钻孔轴线：按1:2000比例，用钻孔倾角或天顶角的均角（即上下两相邻测点的平均角），作偏曲钻孔的轴线，其做法是：从钻孔0点开始，取线段长伟1-2点孔深50米，1、2点倾角的均角（700+680的平均角690）作钻孔轴线，端点标为1点；然后从1点取线段长为2-3点孔深的（100-50m）=50m，倾角为2、3点的均角（680+640的1/2）作钻孔轴线，端点标为2点以此类推，将钻孔作完即得偏曲钻孔的中轴线。

3.绘制偏曲钻孔在勘探线平面图上的投影线，从剖面图上钻孔轴线的拐点1、2、3.......作垂线，分别于平面图上的勘探线相交于1’ 2 ’3’、....得01’、12’、23’.......等线段，各线段即为偏曲钻孔中轴线相应的水平投影线。

4.依次用各种水平投影长度与相应方位角的均角在平面图上画出一条折线，即为钻孔中轴线的平面投影线。

5.绘制偏曲钻孔在剖面上的投影线：将钻孔平面投影线的各折点向上作垂线，使之与剖面相应折点的水平线相交，用直线顺序连接各交点，即为钻孔轴线在勘探线剖面上投影线。

（注：所用数据据表1）二、计算法1.计算原理：l -偏斜钻孔实际轴线；l1：偏斜钻孔轴线在水平面上的投影；l2：偏斜钻孔水平投影在勘探线上的投影；h：钻孔两点间的高差；α：钻孔天顶角，α=90-β；β：钻孔倾角，可取相邻两点的均角；γ：钻孔轴线水平投影与剖面方位角之夹角，即偏斜钻孔方位角的斜差角。

计算出h和l2，可用作图法求得l’。

（其中l1=lCosβh=lSinβl2=l1 Cosγ=lCos βCosγ）2.分别计算1-2、2-3、3-4、4-5、5-6等线段的h和l’，填入表2中。

钻孔资料投影步骤

钻孔资料投影步骤钻孔资料投影步骤1.在钻孔弯曲度计算工具中，根据钻孔测斜资料，将孔口坐标、测斜点位置钻孔深度、方位、倾角先正确输入；2.将自动生成的各测点坐标复制到word文件中，然后将前后列互换；3.将互换后的表格选中，利用表格工具中的转换功能，将表格转换成逗号格式的纯文本；4.在MapGis编辑窗口任意输入一条线，将其转换成明码文件；5.用记事本打开明码文件，打开后文件如下：WMAP9021文件头2线段数1,0,1,0.150000,10.000000,10.000000,0,0,0线属性12线拐点数52.000000,252.000000 线坐标值271.000000,140.000000499.000000,98.000000500.000000,98.000000501.000000,98.000000503.000000,98.000000509.000000,98.000000517.000000,98.000000664.000000,158.000000664.000000,159.000000666.000000,159.000000667.000000,160.0000001,659.001427线段第ID号及长度值6.将第三步中获得的钻孔测斜各拐点坐标复制，替换明码文件中的坐标，根据测斜拐点数，修改明码文件中的线拐点数，并保存；7.在MapGis文件转换窗口，调入明码文件，并退出，提示保存时进行保存，获得钻孔平面投影线；8.在MapGis编辑窗口打开地形地质平面工程图，将保存后的钻孔平面投影线添加进来，根据钻孔所在位置最近的勘探线及该勘探线剖面位置确定Y方向上的特征坐标线，如Y=6400、6200、6800……；在菜单栏中点→选择→复制9.在MapGis编辑窗口打开一个空文件；在菜单栏中点→粘贴→右键→复位，删除多余的线段；10.复制一条勘探线，在MapGis编辑工具箱中，线编辑工具栏中点，将其旋转90度，复制该线到钻孔平面投影线的各拐点上；11.根据钻孔平面投影线的各拐点在勘探线上的投影位置到特征坐标线的距离，确定剖面图上特征坐标线造平行线的距离，结合各拐点的高程，确定钻孔各拐点在剖面上的位置；12.重复步骤11，将各拐点连接起来，即为剖面上钻孔投影线；13.对于见矿钻孔，在剖面图上根据见矿点上下位置高程的平均值，确定纵投影图上见矿标高；不见矿钻孔，纵投影图上钻孔终孔标高位置即为钻孔的投影位置；14.在平面图上，测出见矿点与勘探线的距离；在纵投影图上根据该勘探线以见矿点与勘探线的距离造平行线，见矿中心点标高所在等高线与该平行线的交点即为该钻孔揭露矿体在纵投影图上的位置。

倾斜钻孔揭露地质信息投影计算方法应用研究

倾斜钻孔揭露地质信息投影计算方法应用研究
任自强;贾建红;许琦;张广厦;叶健;薛永明
【期刊名称】《水利水电快报》
【年(卷),期】2024(45)2
【摘要】为探索倾斜钻孔的应用,以克服钻探施工环境限制,通过对任意方位角和倾角的倾斜钻孔与所需地质剖面空间关系的研究,提出一种把倾斜钻孔揭露的地质信息准确投影到所需地质剖面上的方法。

在倾斜钻孔的倾斜方向与所需地质剖面走向不一致的条件下,通过对倾斜钻孔揭露地质信息的起始和终止位置进行投影换算,进而得到符合实际地质特征的剖面。

将所提出的方法应用于南水北调中线引江补汉工程勘察实践中,结果表明:该方法能够有效利用倾斜钻孔揭露信息;应用此方法进行倾斜钻孔勘探,不仅可以克服地表复杂的钻探施工环境,而且可以有效减少钻探进尺、提高勘察效率、节约勘察成本。

【总页数】5页(P24-28)
【作者】任自强;贾建红;许琦;张广厦;叶健;薛永明
【作者单位】长江三峡勘测研究院有限公司(武汉);水利部水网工程与调度重点实验室
【正文语种】中文
【中图分类】TV221.2;P634
【相关文献】
1.倾斜岩面、鹰嘴岩、含流塑层的岩溶地质钻孔桩的施工
2.倾斜煤层瓦斯测压穿层钻孔设计参数计算方法
3.浅析掩盖区急倾斜煤层地质勘探的钻孔布置
4.煤矿工作面顶板倾斜钻孔疏放水井流计算方法
5.倾斜煤层穿层测压钻孔设计参数计算方法研究
因版权原因，仅展示原文概要，查看原文内容请购买。
