江苏绿都钢结构工程施工详图深化设计规范
钢结构深化设计图纸规范化
钢结构深化设计图纸规范化随着经济的发展和技术的进步，钢结构已经成为现代建筑中不可或缺的一环。
因其具有轻、强、耐久、可塑性好等特点，得到了广泛应用。
而在钢结构的设计中，深化设计图纸是不可或缺的一步。
深化设计图纸是指在初步设计的基础上，对结构的细部进行设计，补充未涉及的细节，完成布置、尺寸标注和细节的设计，为后续施工和验收提供明确的依据。
而钢结构的深化设计图纸规范化，则是为了保障结构安全、提高工程质量、减少工程风险等目的，对深化设计图纸的细节要求进行规范化处理。
首先，钢结构深化设计图纸规范化，应当遵循国家有关规范标准，如《建筑结构工程设计图集》等，以确保图纸的正确与规范。
其次，钢结构深化设计图纸规范化，应当将重点放在以下几个方面：1. 结构布置图的标准化。
在结构布置图上应当标注结构尺寸、荷载、支座位置、板厚等重要信息，以帮助后续工程的施工质量控制和验收。
2. 钢结构节点细节图的规范化。
结构节点细节图应当按照统一的标准进行设计，标注锚固柱的位置、尺寸和钢板搭接等，对于节点的结构连通、钢筋的布置和连接，应当遵循国家标准并在设计中予以体现。
3. 钢结构材料的规范化。
在深化设计图纸中应当明确使用的钢结构材料的型号、规格、品牌、厚度等信息，并按照国家有关标准进行选用，以确保钢结构的质量和可靠性。
4. 施工及验收图的规范化。
施工及验收图应当按照标准流程进行绘制，并涵盖结构的各个环节，如加工、组装、气密性、防水等细节方面，以便后续工程施工和验收人员按照标准要求进行操作。
总体来看，钢结构深化设计图纸规范化有助于确保钢结构的施工质量及安全，保障钢结构所提供的支撑和承载，降低工程风险及减少使用成本。
设计人员应当了解国家标准和规范，结合项目具体情况，进行规范的深入设计及绘图，并在施工验收过程中进行有效监督。
钢结构工程深化设计标准
钢结构工程深化设计标准
钢结构工程深化设计标准是指在建筑结构方案确定后，对具体构
件进行细节设计时所应遵循的一系列规范和标准。
深化设计是指在初步设计的基础上，对结构进行更加细致、系统
的设计，包括材料选型、构件截面尺寸、连接方式、受力分析、设计
计算等方面的进一步确定和完善。
钢结构工程深化设计标准是为了确
保钢结构工程在施工过程中能够安全可靠地运行而制定的。
深化设计标准包括以下几个方面：
1. 材料选型标准：明确各种构件采用的材料、强度、容许应力等
参数，保证选用的钢材符合国家标准及工程要求。
2. 槽钢、薄壁钢构件截面尺寸标准：根据不同受力情况，设计适
当的槽钢、薄壁钢构件截面尺寸，保证构件的强度和稳定性。
3. 连接方式标准：明确不同的构件连接方式，保证各个构件连接
牢固，受力合理，满足工程要求。
4. 受力分析标准：通过对结构的静力分析和动态分析，确定各个
构件的受力情况，保证结构强度和稳定性。
5. 设计计算标准：根据上述标准，进行相应的设计计算，保证各
个构件的尺寸和材料符合设计要求，满足结构的稳定性和安全性要求。
总之，钢结构工程深化设计标准是指在初步设计的基础上，对具体构件进行细节设计时，遵循的一系列规范和标准，保证钢结构工程在施工过程中能够安全可靠地运行。
钢结构工程施工详图的设计深度、流程和绘制方法
钢结构工程施工详图的设计深度、流程和绘制方法1．施工详图设计的深度及设计流程（1）钢结构施工详图的深度要遵照钢结构设计规范对构件的构造予以完善，通过设计图提供的内力进行焊缝计算或螺栓连接计算，以便确定杆件长度和连接板尺寸。
按便于施工的原则，并考虑运输和安装的能力确定构件的分段。
（2）通过制图将构件的整体形象，构件中各零件的加工尺寸和要求，零件间的连接方法等详尽地介绍给构件制作人员。
将构件所处的平面和立面位置，以及构件之间、构件与外部其他构件之间的连接方法等详尽地介绍给构件的安装人员。
（3）绘制钢结构施工详图的人员必须对钢结构加工制作、生产程序和安装方法有所了解，才能使绘制的施工详图实用。
（4）绘制钢结构施工详图关键在于“详”。
图纸是直接下料的依据，故尺寸标注要详细准确。
图纸表达要“意图明确”“语言精练”，要争取“最少的图形，最清楚地表达设计意图”，以减少绘制图纸工作量，达到提高设计人员劳动效率的目的。
施工详图设计的工作流程如图2-1所示。
图2-1 施工详图设计一般流程图2．钢结构施工详图的绘制钢结构施工详图的图纸内容包括：图纸目录、总说明、锚栓布置图、构件布置图、安装节点图、构件详图。
1.总说明包括但不限于以下内容：（1）设计依据。
（2）工程概况。
（3）结构选用钢材的材质和牌号要求。
（4）焊接材料的材质和牌号要求，或螺栓连接的性能等级和精度类别要求。
（5）结构构件在加工制作过程的技术要求和注意事项。
（6）结构安装过程中的技术要求和注意事项。
（7）对构件质量检验的手段、等级要求，以及检验的依据。
（8）构件的分段要求及注意事项。
（9）钢结构的除锈和防腐以及防火要求。
（10）其他方面的特殊要求与说明。
2.锚栓布置图锚栓布置图是根据设计图进行设计，必须表明整个结构物的定位轴线和标高。
在施工详图中必须表明锚栓中心与定位轴线的关系尺寸、锚栓之间的定位尺寸。
绘制锚栓详图标明锚栓长度，在螺纹处的直径及埋设深度的圆钢直径、埋设深度以及锚固弯勾长度，标明双螺母及其规格，如果同一根柱脚有多个锚栓，则在锚栓之间应设置固定架，把锚栓的相对位置固定好，固定架应有较好的刚度，固定架标明其标高位置，然后列出材料表。
钢结构详图设计深度及流程-V1
钢结构详图设计深度及流程-V1钢结构详图设计深度及流程钢结构详图设计是钢结构工程设计的重要环节，其深度和流程的合理安排与完成，对工程的顺利实施和质量的保证至关重要。
以下是钢结构详图设计的深度及流程的整理：一、设计深度1. 总体设计方案。
需了解客户需求，根据工程现场情况，提出行之有效的总体钢结构设计方案。
2. 结构计算设计。
根据项目的具体要求，需要进行材料验算、构件选型、截面计算等专业算法的设计。
3. 详图设计。
在确定好总体设计和结构设计的情况下，针对具体的工程项目，细化设计结构每个构件的尺寸、形状、部位以及材料等。
4. 工作图设计。
在细化完成详图设计之后，需要进一步制作工作图。
工作图必须符合国家标准及工程现场的实际情况。
5. 质量验收。
完成设计后，需要进行质量验收，以确保设计及制造的钢结构工程质量符合安全生产的要求及国家标准等规定。
二、设计流程1. 项目调研。
针对不同的钢结构工程项目，需要进行现场勘查及测量等调研工作，以获取必要的基础数据。
2. 工程设计方案提交。
编制好钢结构工程的总体设计方案后，需要向客户提交并商讨。
3. 结构计算设计。
在总体设计方案批准之后，进行结构计算设计工作，包括算法计算等。
4. 详图设计。
在结构计算设计完成后，进行详图设计，细化每个构件的尺寸、形状、部位以及材料。
5. 工作图作图。
在详图设计完成后进行工作图的制作，并符合国家标准及工程现场的实际情况。
6. 审核及批准。
通过审核及批准，确定工程的钢结构详图设计的可行性及安全性。
7. 制造工艺。
确定好具体的构件及加工工艺流程，确保制造过程的质量和安全。
8. 安装验收。
在制造完成之后进行安装工作，并进行质量验收。
验收结果符合安全生产要求及国家标准等规定。
以上便是钢结构详图设计深度及流程的整理。
在实施钢结构详图设计时，需注意将每一步的任务分解，正确处理好各环节之间的协调沟通、质量管理及文档归档等问题，以确保整个钢结构工程的顺利实施。

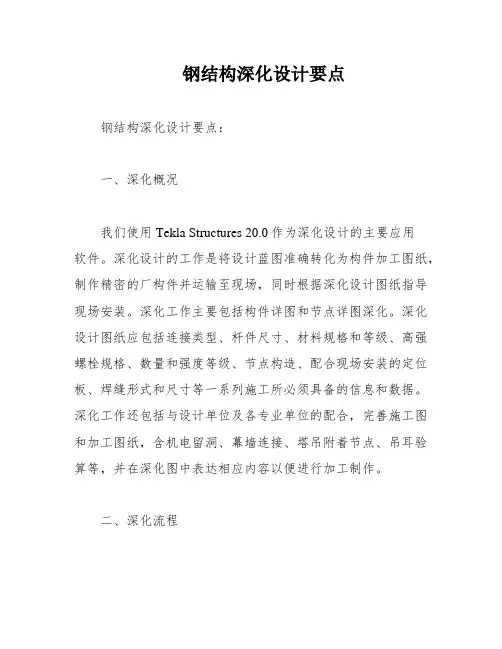

钢结构深化设计要点
钢结构深化设计要点
钢结构深化设计要点：
一、深化概况
我们使用Tekla Structures 20.0作为深化设计的主要应用
软件。
深化设计的工作是将设计蓝图准确转化为构件加工图纸，制作精密的厂构件并运输至现场，同时根据深化设计图纸指导现场安装。
深化工作主要包括构件详图和节点详图深化。
深化设计图纸应包括连接类型、杆件尺寸、材料规格和等级、高强螺栓规格、数量和强度等级、节点构造、配合现场安装的定位板、焊缝形式和尺寸等一系列施工所必须具备的信息和数据。
深化工作还包括与设计单位及各专业单位的配合，完善施工图和加工图纸，含机电留洞、幕墙连接、塔吊附着节点、吊耳验算等，并在深化图中表达相应内容以便进行加工制作。
二、深化流程
深化设计人员应组织原设计技术文件阅读和消化，阅读和消化原设计图纸，组织原设计技术交底和安装方案交底，制定深化设计原则和焊接原则工艺，进行节点设计和节点验算，进行三维建模和施工图纸绘制，提出详图设计问题并向原设计提出书面提议，完成一批施工详图的绘制和自校，进行施工详图校对和审核，修改和送审施工详图，获得原设计确认并进行施工详图出图，提供符合要求的BIM模型和资料，向车间工艺人员交底车间技术服务，完成深化设计并提交完整图纸，开始下一批图纸设计。
以上是我们的钢结构深化设计要点，我们将使用这些要点来确保我们的深化设计工作准确无误。
第六章 钢结构深化设计方案最终版
第六章钢结构深化设计方案3.5钢结构深化设计流程图3.5-1 钢结构深化设计流程3.6 深化设计过程控制3.6.1设计图的自审本工程深化小组人员成立后，立即组织人员进行图纸会审，对图纸有疑问处提交设计单位确认；同时深化前，与土建、幕墙、机电等其他参建单位协调沟通，确保图纸准确性。
图纸自审内容主要包括以下方面：1、钢结构图纸的张数、编号与图纸目录是否相符；2、施工图纸、施工图说明、设计总说明是否齐全、规定是否明确，三者有无矛盾；3、建筑图和结构图是否对应;4、平面图所标注坐标、绝对标高是否与总图相符；5、图面上的尺寸、标高、预埋件的位置是否有误；6、钢结构的构件截面、材质与材料表所列是否一致，各个节点是否有相应的节点图，节点表达是否清晰；3.6.2工艺配合深化设计时要综合考虑各构件制作、安装及焊接工艺，确保深化设计质量。
1、制作工艺深化设计前，深化设计人员和工艺人员熟悉结构图纸，对图纸中信息进行整理，开展工艺评审，对重点部位的制作工艺进行分析，如特殊的板材、板幅要求、检测要求等予以明确，并提出相关建议。
2、安装工艺深化前及深化设计过程中，深化设计人员要加强与现场安装人员的沟通，明确复杂节点的安装工艺、典型结构的施工工艺及单元划分等，保证各钢构件的分段能满足运输尺寸及吊重等方面的要求。
3、焊接工艺深化设计前，必须确定焊接工艺：1）根据工程设计文件对焊接提出质量要求，包括母材的材质、焊接材料的材质，焊接节点构造，焊缝坡口形式，焊缝强度等级等。
同时根据焊缝坡口形式及尺寸，确定焊接方法。
2）针对本工程复杂节点、截面，深化前深化人员应明确节点焊接顺序，对于焊接应力集中区域，进行优化。
3）建模采用xsteel软件进行深化设计是一个多人同时操作的过程，可能因为某一人随意更改模型或两人修改同一构件而导致冲突，造成工作出现错误，因此深化设计建模组的协调、配合至关重要；同时每个划分区域的对接工作也要重点控制。
深化设计建模过程控制应该从以下几方面着手：（1) 向每个建模人员下达技术交底，确定区域的划分、人员分工、区域对接人员，同时明确质量、工期要求及构件编号规则；（2) 对于重要工作节点，如轴线创建、柱脚节点完成、代表性节点等创建完成后安排专人进行复核，确定无误后再进行后续操作；（3) 对于复杂节点，内部加劲板数量较多，建模过程中应注意检查，是否遗漏劲板、构件是否焊接为整体等；（4）本工程钢结构主要是采用Xsteel软件进行建模，xsteel出图流程见表3.6-2。
钢结构深化设计要求.doc
钢结构深化设计要求.doc1、钢结构深化设计要求一、深化设计内容：1、构件细部、重量表、材质、构件编号、焊缝、坡口标记、连接细部以及锁扣、油漆的喷涂部位等；2、螺栓统计表、螺栓标记、螺栓直径、螺栓等级、栓钉统计表、栓钉规格尺寸；3、轴线及轴线相对应的位置，构件的编号〔简洁易记、与吊装施工顺序尽量相符〕和方向标记清晰显目；4、安装和加工所必需具有的尺寸；5、图纸标题、编号、版本、出图日期；6、图纸尺寸比例协调、统一；7、深化设计说明〔施工需留意的事项、使用的材质、焊缝的等级要求，不能在设计说明里具体说明的，需在构件图进行说明〕，图纸的图框要求。
二、深化设计需考虑的因素：1、考虑钢结构安装方法及施工措施根据吊装设备的选型和安2、装方法对构件进行合理分节〔分段〕，塔吊安装爬升所需的辅加连接板件，构件吊装所需的吊耳、临时连接板，变形加固的临时构件，符合现场安装条件的合理的节点形式，焊缝形式等。
吊装临时安全措施所需增加的连接板、螺栓孔等，悬臂部件施工阶段的加固措施。
2、考虑与土建结构施工的连接措施土建专业钢筋接驳的连接器，需穿过钢筋的孔眼；工地现场不易焊接的栓钉；固定模板所需的连接件，孔眼等；钢柱灌浆所需的孔洞；压型钢楼层板、混凝土的施工需要的钢支撑〔包挂永久性和临时性的〕等。
3、深化图纸设计严格遵守设计院正式结构图纸〔最新版本〕和技术要求，国家现行标准和规范、其它专业的技术要求等进行。
保证施工详图的正确性和整个项目的施 3、工详图的统一完好性。
三、深化设计图纸审核流程深化设计审核流程：设计师深化设计技术负责人〔含土建〕审核报监理、甲方设计院确认。
四、深化设计图纸发放要求必需是经三方确认后图纸才能进行发放，发放相关单位或部门如下；发加工厂、现场施工班组、土建项目部〔与土建相关联的图纸〕钢结构项目部〔商务结算用〕、施工管理人员各一份。
钢结构深化设计实施方案(含示意图)
钢结构深化设计实施方案本工程钢结构全高304.85m，总重量约15000吨。
主楼钢柱18根钢管柱最大断面为φ1400×25mm、约5500吨，28根H型钢柱分节后最大净重量17.5吨，单根钢管柱是由许多根直线段组成的折线型，单根钢梁最重是15.5吨。
H型钢采用Q345-B，钢管采用Q345-B，预埋件采用Q235-B，连接件采用Q345，普通螺栓采用1.6-C级，高强螺栓采用10.9级。
1.钢结构深化设计包括的范围和成果内容根据业主及设计院提供的资料，在不改变结构形式、结构布置、受力杆件、构件型号、材料种类、节点类型的前提下，对各节点（连接节点和支座节点）的细部尺寸、焊缝坡口尺寸、杆件分段等进行了整栋大厦钢结构部分的深化设计。
1.1. 深化设计包括的范围钢结构深化设计的主要目的是将施工图细化，以利于工厂加工及安装。
本工程深化设计的难点在于主楼部分空间渐变的钢管混凝土柱、梁柱节点构造和桁架的深化以及屋顶造型钢架的深化设计。
本次深化设计进行了整个结构的三维整体模型结构的静、动力分析，三维实体模型的建立，施工验算和最不利工况下的节点强度验算；劲性柱、圆管柱、钢管混凝土柱柱脚的做法、柱子分段拼接、柱身的组装焊缝、柱与梁连接节点域等的深化；主梁与柱的连接节点、主次梁的连接节点、钢梁的组装焊缝、钢梁与混凝土剪力墙的连接节点等的深化；带状伸臂桁架与柱的连接节点、桁架与混凝土剪力墙的连接节点、桁架弦杆腹杆相交节点域、桁架分段拼接、桁架杆件的组装焊缝等的深化；支撑与梁的连接节点、支撑杆件的组装焊缝等的深化；以及预埋件的连接节点、楼承板连接节点、楼面四周及楼面洞口边模连接节点等等的深化。
通过以上范围的深化设计，进一步掌握了整个工程的结构特点、节点造型，解决了多根杆件空间相互交错的难题；通过对整个结构的受力分析、验算，对复杂节点的最不利工况强度的验算，也进一步验证了深化设计的安全性和合理性，确保了施工过程的安全可靠，确保了本工程质量和进度。
钢结构详图绘制规则DOC
钢结构详图绘制规则在钢结构工程中，详图绘制是十分重要的一个环节，它是设计、生产、安装和验收等各个阶段的重要依据。
因此，正确、规范的绘制详图对于保证工程安全质量和顺利实施具有至关重要的意义。
本文将详细介绍钢结构详图绘制的规则。
1. 绘图基本原则1.1 绘图应力求简洁明了，表达清晰，尽可能减少不必要的图形、文字和符号。
1.2 绘图尺寸应准确，符合国家规定的比例尺标准，尺寸标注应与结构图形的实际尺寸相符，并符合行业标准要求。
在绘制过程中，应注意尺寸链的正确性和清晰性。
1.3 绘图应统一化，符合国家现行标准，符合行业统一标准。
如图形符号、交汇线的位置、箭头方向、文字大小、字形、符号等。
1.4 绘图质量要求高，图样应有一定的美感和艺术感，英文字母、数字要规范，写字工整、清晰。
图样规范、标注规范、尺寸标注劲度清晰。
2. 绘图方法2.1 绘制方式：手绘、计算机辅助绘图。
2.2 计算机辅助绘图时应选择专业绘图软件，如CAD等，避免使用较为简单的画图软件。
2.3 绘图比例应符合规定，常用的绘图比例有 1:50、1:100、1:200、1:500。
2.4 符号标注应符合钢结构图样绘制规范，常用的符号有半圆、方块、三角形等，其意义应符合标准要求。
2.5 尺寸标注应用CAD软件自动标注，标注符号应符合国家标准要求，字体大小要适宜，误差要符合要求，尺寸线的位置要符合标准。
3. 图纸的分类和内容3.1 钢结构半详图：由图层、荷载及其转移方向、梁、柱等单元构件的轮廓和一些重要的局部细节等组成，图纸中标出了构件之间的距离和圆心距离等尺寸信息，但是缺乏程序上的重要细节。
3.2 钢结构结构详图：是更为详细、准确的图纸。
其内容包含如：结构尺寸、标高、钢材品种、型号和规格、对接缝标识等。
详图还要标注的是各构件的编号和与之有关的附加信息等。
3.3 附图：由于详图图纸的大小和细节限制，一些细节需要在附图中绘制，如细节放大图、特殊构造图和重要节点图等。
钢结构加工深化注意事项
一、钢结构图纸深化：深化设计图纸要根据设计图对钢结构的构造、节点构造进行完善。
分析加工焊接变形及结构受力变形，提出对结构的预变形的处理措施。
详细注名构件的编号、定位尺寸、重量、材料等信息。
要能反映出工程整体三维关系、主要控制坐标等宏观信息，以利于安装时测量控制；根据现场起重要求进行分段，并充分考虑到安装偏差，焊缝收缩变形等因素。
钢结构详图设计制图时应准确的编制构件表和材料表，包括螺栓、螺母、铆钉、玻璃胶等各种零件的详细数量。
业主也可以通过阅读施工详图，很快的了解对工程的质量要求及施工的难度。
深化设计重点、难点：整体钢结构的建模准确度，完整性；主要构件分段定位，对接口设计，焊缝收缩量量化补偿；与现场焊接的图纸配合，如坡口方向、连接板、灌浆孔等。
结构节点的准确细部设计，是本工程深化设计的难点，其难度主要在如何保证节点焊接与装配的可达性，如何有效减少焊接内应力和焊接变形。
本工程详图设计方案主要考虑工作内容如下：本工程采用何种结构体系，采用何种深化软件深化更有成效？明确钢结构纵向和横向主要由哪些构件组成？重要的节点有哪些？其主要结构如何？结构深化如何分段？与现场如何拼装对接？二次深化图配套出图，由哪些部分组成？深化图表达方式、深化深度及内容如何安排？深化设计的流程是什么？深化思路是什么？深化组织管理和深化队伍如何安排？出图计划与出图质量如何控制？详图设计中主要考虑内容：结合施工设计总说明，编制深化设计总说明；明确制作运输分段、构件编号要求；明确钢材和连接材料（焊材、螺栓等）的性能要求；明确节点结构与装配要求；明确各连接部位焊缝等级要求与检验要求、焊接收缩量等；标明组合柱对接、伸襞桁架、腰桁架、巨型斜撑、核心筒钢柱工地焊缝对接形式；标明楼层梁间与柱、桁架，次梁与主梁对接形式；标明箱型、H型等梁柱节点构造与对接要求等；标明混凝土灌浆孔、钢筋穿孔、焊接工艺孔及补强内容；明确涂装方案与检验要求。
详图设计中与现场配合主要考虑内容有哪些？焊接收缩、安装压缩量、预变形、温度效应，对构件加工制作带来何种要求？现场地面高空拼装方式对工厂焊接坡口方向设计有何要求？现场安装吊耳、连接板、垫板等有何要求？构件拼装标识，十字线、洋冲眼等有何要求等？钢柱应考虑焊接收缩、安装压缩量、预变形、温度效应等；巨斜撑应考虑焊接收缩、预变形（结合计算结果）、温度效应等；钢梁应考虑焊接收缩、预起拱（结合计算结果）、温度效应等。
(整理)HLWP102钢结构工程施工详图深化设计规范
.................钢结构工程施工详图深化设计规范.................目录1.0目的2.0适用范围3.0引用标准4.0职责5.0工作规范5.1 详图深化设计图纸内容5.2 深化设计流程5.3 深化设计要点5.4制图管理规范6.0附件1.0目的为了统一公司深化设计制图规则，保证制图质量，提高制图效率，便于规范化管理，使图面表达规范化、标准化，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。
2.0适用范围本标准规范适用于集团公司所有（轻钢、重钢、空间结构）的深化设计图纸。
3.0引用标准3.1本标准主要引用《房屋建筑制图统一标准》（GB/T50001-2001）和《建筑结构制图标准》（GB/T50105－2001）。
3.2详图深化设计除执行本标准外，还应严格遵循国内外相关钢结构设计，制作和安装规范。
4.0职责4.1详图设计中心负责此标准规范的制定、解释和修改管理工作；4.2图纸的详图深化设计人员负责按照此标准规范进行图纸详化工作；4.3档案室负责制定标准的存档、发放管理工作。
5.0工作规范5.1 详图深化设计图纸内容5.1.1 图纸目录，分指项制作5.1.2 钢结构深化设计总说明5.1.3 焊接通图5.1.4 构件布置图（含安装定位数据）5.1.5 总装图5.1.6 成品构件图、异形零件图及零件材料表5.1.7 成品构件清单5.1.8 螺栓清单5.2 深化设计流程5.2.1 根据深化设计任务委托部门的《项目深化设计联系单》及其提供的正式施工图、设计补充文件、设计变更单等进行设计前准备工作；5.2.2 召集工程项目部、制造工厂进行图纸会审，并形成会审纪要。
5.2.3 深化前期必须进行的准备工作：5.2.3.1 先要对原始设计图纸进行认真地分析，理解设计理念，熟悉和消化结构设计图；5.2.3.2对图纸中存在疑问、不清楚的地方以联系单的形式跟设计院进行沟通确认；5.2.3.3为保证结构详图能符合施工要求，详图设计人员需参与由制作方、安装方和监理方人员组成的技术交底联络会，共同讨论结构设计的制作工艺、安装方案，认真分析安装的可行性以及各种焊接制作工艺的可操作性等关键技术问题。
XTEEL钢结构详图深化规范及经验模板
工作流程：一，理解图纸：设计图中主要寸法（主体轴线地点）；连结形式（分类整理详尽图，条件不足要做成怀疑书）；焊接形式（焊接切口形式及尺寸）；模型制作的计划书做成（模型切割；不一样部材颜色划分；番号的划分；板材和型钢的划分等）；前四项中不足的件条做成怀疑书。
二，模型框架入力：模型入力过程中随时有问题随进解决；框架入力一次达成后，做成一般图（俯视图，及轴线图等能表现模型框架地点，部材名称，接点地点（特别是部材中间的接点）的图面）；比较一般图和设计图自己进行检查，确认无误后提交；三，模型细部及连结入力：连结中与施工方向相关的部材要特别考虑作成意愿书进行请示；影响不是很大的连结能够进行口头联系，影响比较大的决定一定写入怀疑书以便进行查找；模型达成后比较设计图进行全面检查，一定做到设计图中的每一个尺寸都能对号入坐；四，模型制品的切割：作成意愿书并装备简单表示图进行请示，意愿书提交后可进行一次单品图的做成；五，单品图做成；（另附）六，制品图做成：（另附）一项工程达成需要有：设计图；工作依照怀疑书：问题所在；怀疑书同时也是指示受领书及意愿书，它贯串模型入力及图面作成的全过程；怀疑书包含意愿栏（提出人的作法）；批改栏（批改人的批改，如，“可”，“不行”等）；时间栏（提出时间和批改时间）怀疑书提出时能够是一部分或一个问题可是一定实时整理成册，以便查找。
意愿图：工程建议沟通；单品图（零件）作成：1，图面比列（缩尺）（利求清楚，雅观，整体一致）如， 1/1，1/2，1/5，1/15 等。
2，不需带部材名标志。
3，孔的款式：4，孔的值。
一张单品图中假如全部孔径同样，则只表示一个孔径值即可。
5，文字高度：（按要求 : 2.0 , 2.5 , 3）。
6，字体：（按要求 : 默认 , MS 明朝）。
7，尺寸属性中的箭头形状：（按要求）8，寸法增添原则：（寸法线不交错）由外至内，挨次为：整体寸法，切角寸法，孔的寸法。
8.1，怎样标孔：孔在该零件中的地点（距近来边）及孔的间距。
钢结构工程深化设计标准
钢结构工程深化设计标准概述钢结构工程是一种广泛应用于建筑和工业领域的结构材料。
深化设计是指在初步设计的基础上，对钢结构进行进一步的细化和完善，包括材料选择、构件尺寸设定、连接方式确定等。
钢结构工程深化设计标准是指在进行深化设计过程中所需遵守的规范和要求。
重要性钢结构工程深化设计标准的制定和遵守对于保障工程质量、提高施工效率以及确保工程安全至关重要。
遵循标准化的设计流程和规范可以最大程度地优化结构设计，减少设计风险和错误，提高工程的可靠性和可持续性。
深化设计的基本原则钢结构工程深化设计应遵循以下基本原则：1.安全原则：确保结构的承载能力满足设计要求，在各种极限工况下均能保持结构的稳定性和安全性。
2.经济原则：在满足结构安全要求的前提下，尽量减少材料消耗和施工成本。
3.可靠性原则：设计应考虑材料特性、荷载和结构变形，尽量避免单一失效模式和局部失效。
4.适用性原则：结构设计应根据具体工程条件和使用要求进行合理选择，满足结构使用寿命和功能需求。
5.可维护性原则：考虑结构维护保养的便利性和成本，方便后续的检测、修复和加固。
深化设计的基本步骤钢结构工程深化设计通常包括以下几个步骤：1. 收集并分析设计资料深化设计的第一步是收集和分析有关设计的必要资料，包括初步设计方案、项目要求、设计荷载、地基情况等。
在这个阶段，还需要进行现场勘测和材料测试等工作。
2. 材料选择与计算根据设计要求，选择适用的钢材品种和规格，并进行相应的材料计算。
计算包括钢材的强度、刚度和稳定性等方面。
3. 设定构件尺寸根据结构的力学分析结果，确定各个构件的尺寸。
在确定尺寸时，需要考虑材料的经济性和可施工性，确保构件的稳定性和连接的可靠性。
4. 确定连接方式根据构件的受力情况和设计要求，确定合适的连接方式。
连接方式的选择应考虑连接的强度、刚度、可拆装性和耐久性等因素。
5. 进行荷载计算和分析根据设计要求和地震设计规范，进行荷载计算和分析，确保结构在正常使用和极限状态下的安全性。
钢结构深化设计说明
第一节深化设计说明作为加工制作技术方面重点之一的详图设计工作，是在设计院施工图的基础上，二次设计出图用于工厂加工的零件图、组立图和装配图，指导工厂生产。
详图图纸质量决定了构件加工的各方面质量。
下面针对上面的相关内容对加工详图设计方案作系统介绍。
一、详图设计概述（一）深化设计遵循的原则加工厂技术深化部将以设计院施工设计图纸和技术要求为依据，负责完成钢结构的深化设计，并完成钢结构加工详图的编制。
深化部将根据设计文件、钢结构加工详图、吊装施工要求，并结合本公司制作厂的条件，编制制作工艺书包括：制作工艺流程图、每个零部件的加工工艺及涂装方案。
加工详图及制作工艺书在开工前将由我公司委派的项目部报钢结构施工主承包单位审批，图纸由原设计单位确认和批准后才开始正式实施。
（二）深化设计流程（三）详图设计重难点分析详图设计各阶段，工作重点主要在前期，主要是依据施工蓝图建立准确的模型，其间构造间细部处理、构件定位、结构完整性等要素，在建模过程中，会得到进一步验证和修正。
对于具体工作内容，深化设计的重点和难点则是六大主受力构件、七大节点的深化设计工作。
二、深化设计总体思路（一）深化设计使用软件深化设计重点：1整体钢结构的建模准确度，完整性大体量，超高建筑结构体，空间结构复杂，多种结构，对建模质量提出很高要求。
2主要构件分段定位，对接口设计，焊缝收缩量量化补偿3 与现场焊接的图纸配合，如坡口方向、连接板、灌浆孔等。
结构节点的准确细部设计，是本工程深化设计的难点，主要节点有：外框柱与伸臂桁架节点；外框角柱与斜支撑节点；外框中柱与斜支撑节点；外框柱与腰桁架节点；伸臂桁架柱节点；腰桁架节点；铸钢件节点等。
其难度主要在如何保证节点焊接与装配的可达性，如何有效减少焊接内应力和焊接变形，对于铸钢件则关键是其结构设计与制作的协调深深化设计难点由于A座金融大厦钢结构为框架+核心筒结构体系，结合我们以往的深化工程设计经验，对于本次钢结构项目的深化设计，采用芬兰Tekla公司的软件Xsteel 10.1进行各楼层钢结构的详图设计；采用CAD绘图软件进行主桁架及典型节点的详图设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏绿都环境工程有限公司江苏新业盛机械制造有限公司文件编号：LDJS-001页数：21钢结构工程施工详图深化设计规范A/0初版吴鹏吴海波吴海波2016年2月版次修订说明编制人审核人批准人生效日期分发号江苏绿都环境工程有限公司江苏新业盛机械制造有限公司文件编号LDJS-001版本A/0页码第1页共21页钢结构工程施工详图深化设计规范生效日期2016.2.19目录1.0总则2.0适用范围3.0引用标准4.0职责5.0工作规范5.1详图深化设计图纸内容5.2深化设计流程5.3深化设计要点5.4制图管理规范6.0附件钢结构工程施工详图深化设计规范生效日期2016.2.191.0总则为了统一公司深化设计制图规则，保证制图质量，提高制图效率，便于规范化管理，使图面表达规范化、标准化，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。
2.0适用范围本标准规范适用于集团公司所有（轻钢、重钢、空间结构）的深化设计图纸。
3.0引用标准3.1本标准主要引用《房屋建筑制图统一标准》（GB/T50001-2001）和《建筑结构制图标准》（GB/T50105－2001）。
3.2详图深化设计除执行本标准外，还应严格遵循国内外相关钢结构设计，制作和安装规范。
4.0职责4.1详图设计中心负责此标准规范的制定、解释和修改管理工作；4.2图纸的详图深化设计人员负责按照此标准规范进行图纸详化工作；4.3档案室负责制定标准的存档、发放管理工作。
5.0工作规范5.1详图深化设计图纸内容5.1.1图纸目录，分指项制作5.1.2钢结构深化设计总说明5.1.3焊接通图5.1.4构件布置图（含安装定位数据）5.1.5总装图5.1.6成品构件图、异形零件图及零件材料表钢结构工程施工详图深化设计规范生效日期2016.2.195.1.7成品构件清单5.1.8螺栓清单5.2深化设计流程5.2.1根据深化设计任务委托部门的《项目深化设计联系单》及其提供的正式施工图、设计补充文件、设计变更单等进行设计前准备工作；5.2.2召集工程项目部、制造工厂进行图纸会审，并形成会审纪要。
5.2.3深化前期必须进行的准备工作：5.2.3.1先要对原始设计图纸进行认真地分析，理解设计理念，熟悉和消化结构设计图；5.2.3.2对图纸中存在疑问、不清楚的地方以联系单的形式跟设计院进行沟通确认；5.2.3.3为保证结构详图能符合施工要求，详图设计人员需参与由制作方、安装方和监理方人员组成的技术交底联络会，共同讨论结构设计的制作工艺、安装方案，认真分析安装的可行性以及各种焊接制作工艺的可操作性等关键技术问题。
对制作方和安装方进行钢结构加工前的设计交底；5.2.3.4详图设计人员使用X-STEEL软件建模进行图纸设计，将结构施工图转化为车间制造工艺详图；5.2.3.5制作工厂以书面形式确定构件的加工顺序及要图计划；5.2.3.6详图设计部门应按照图纸图号编号原则、构件编号原则、零件编码原则等要求进行编号。
5.2.4深化设计展开5.2.4.1深化设计图纸目录、钢结构深化设计总说明、焊接通图；5.2.4.2构件布置图；5.2.4.3总装图、成品构件图、零件图；5.2.4.4成品构件清单、螺栓清单。
钢结构工程施工详图深化设计规范生效日期2016.2.195.2.5深化图纸经自检、校对、审核并修改完成后，即可送交设计院或业主审核（送审图纸不包括零件图、成品构件清单、螺栓清单）。
5.2.6经设计院或业主送审确认的图纸，方可作为发往计划部门安排生产的正式文件。
同时将有关清单发往计划部门并做好发放记录。
（如因工程进度紧急，为配合生产进度，可在送审期间通知设计院或业主并发图制作）5.2.7工程深化制图工作完成后，收集整理好工程所有输入、输出文件及有关记录后存档，并作为工程结算的依据。
5.3深化设计要点5.3.1深化设计人员应以认真、负责、仔细的态度作好每项工程的深化设计。
5.3.2深化设计人员须认真、仔细的读懂工程施工图中每一项内容，并及时提出工程施工图中存在问题，并与施工图设计人员协商解决。
5.3.3钢结构深化设计总说明，应包含设计依据、制作安装说明、构件编号表示方法、构件材质要求的一般原则、表面处理要求及油漆种类、焊接要求等内容。
5.3.4总装图应包含工厂生产成品构件在现场拼装的一切控制性数据。
5.3.5成品构件图应包含工程现场地面拼装或安装所需构件在工厂验收检验中所需的全部数据信息、安装位置的相对具体关系、构件的安装方向、构件材料表等，对特殊焊接点应注明焊接要求。
5.3.6构件布置图应包括柱、梁等主要构件位置分布，构件编号应与成品构件图中编号保持一致。
5.3.7深化设计过程中,根据工程施工图领会设计意图,准确把握各构件外形、尺寸及制作安装要求,使深化设计图能满足工程需要。
深化设计人员对施工图中不合理或缺乏操作性的部分,应及时与设计人员联系变更。
5.3.8材料表上应注明构件的编号、规格、材质、数量、单重、总重等。
5.4制图管理规范5.4.1图幅、图框钢结构工程施工详图深化设计规范生效日期2016.2.195.4.1.1图纸幅面应采用A1、A2、A3四种标准，其中应优先采用A2，在业主或合同没有特殊要求时，各种大小图幅的图纸均采用A3纸张进行打印。
设计联系单均采用A4幅面，但附图可以采用图纸的各种图幅。
各规格图幅尺寸见表3.1.1。
表3.1.1图幅A1A2A3A4尺寸594×841420×594297×420210×2975.4.1.2当需要使用加长图纸时，可按《房屋建筑制图统一标准》（GB/T50001-2001）的规定进行修改。
5.4.1.3同一项目中所用的图纸，不宜多于两种幅面，各种表格所采用的A4幅面，可不在此限。
图幅的选用宜优先选用横式图幅，必要时选用立式图幅。
5.4.1.4图框中“设计”、“校对”、“审核”、“专业负责人”四项必须按实际分工签字，“审定”、“项目负责人”可根据情况确定签或不签，其他各项必须填写。
5.4.1.5纸顺序以指项为单位进行编排。
一般为图纸目录，设计总说明，焊缝通图，深化设计详图。
按图纸内容的主次关系、逻辑关系，有序排列。
5.4.2图线5.4.2.1在深化图中应选用实线（continuous或Bylayer或Byblock）、虚线(ACAD_ISO02W100)、单点长划线(ACAD_ISO04W100)和双点长划线(ACAD_ISO05W100)四种线型。
5.4.2.2图纸中各线型的线宽主要分为三种：粗线、中粗线、细线，当采用不同的纸张规格打印图纸时，三种线宽的取值见表3.2.2（a）。
表3.2.2（a）打印纸张规格线宽（mm）粗线中粗线细线A1、A20．70．350．18 A3、A40．500．250．13钢结构工程施工详图深化设计规范生效日期2016.2.19采用AutoCAD绘图时，应尽量用色彩（COLOR）控制绘图笔的宽度，尽量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文件占用空间。
常用线型、线宽、颜色、适用范围选用建议如表3.2.2(b)所示。
表3.2.2（b）钢结构工程施工详图深化设计规范生效日期2016.2.195.4.2.3同一张图纸内，相同比例的各图样，应选用相同的线宽组。
5.4.2.4单点长画线或双点长画线的两端，不应是点。
点画线与点画线交接或点画线与其他图线交接时，应是线段交接。
5.4.2.5虚线与虚线交接或虚线与其他图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线连接。
5.4.2.6图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
5.4.3绘图比例5.4.3.1图样的比例，应为与实物图纸显示尺寸（非标注尺寸）之比，比例应写在每个图名的右侧，字的底线应与图名的底线齐平，字高比图名的字高小一号。
5.4.3.2当构件的纵、横向断面尺寸相差悬殊时，为专业制图需要，可在同一详图中的纵、横向选用不同的比例绘制。
轴线尺寸与构件尺寸也可选用不同的绘制比例。
见表3.3.2。
表3.3.2绘图比例图名常用比例可用比例结构平面图1：50、1：100、1：150、1：2001：60详图1：10、1：201：5、1：25、1：45.4.4尺寸标注5.4.4.1图中所标注尺寸为该图所示构件的最后完工尺寸,否则应另加说明。
构件每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
尺寸界线应由图形轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线作尺寸界线。
对非对称平面布置的构件要标出定位轴线。
5.4.4.2每一构件至少应有一个基准,基准的确定根据构件在工程中的作用、位置和保证构件性能的条件。
标注尺寸时，重要尺寸要从基准单独引出，不允许出现尺寸链，同时要便于实际操作中测量。
钢结构工程施工详图深化设计规范生效日期2016.2.195.4.4.3详图的尺寸由尺寸线、尺寸界线、尺寸起止线组成；尺寸单位除标高以m为单位外，其余尺寸均以mm为单位，且尺寸标注时不再书写单位。
一个构件的尺寸一般为三值，由内向外依次为：外加工尺寸线、装配尺寸线、安装尺寸线。
尺寸线的相关要求为：尺寸界限偏离起点2.5mm，尺寸界限超出尺寸线2mm，尺寸起止线长2mm，标注文字偏离尺寸线1mm（不同绘图比例直接调整标注特征比例），相邻两排尺寸之间的距离为7mm(条件不允许时可适当加大)。
标注文字一般应位于尺寸线上方，当文字与尺寸界限重合时，应将文字以引出线的引至侧面，如图3.4.3（a）所示。
图3.4.3(a)当构件图形相同，仅零件布置或构件长度不同时，可以采用只绘制一个构件图形，尺寸线通过字母表示，不同构件的实际尺寸通过列表的形式表示。
如图3.4.3（b）所示。
钢结构工程施工详图深化设计规范生效日期2016.2.19图3.4.3（b）5.4.4.4半径、直径、角度标注的起止符为箭头。
如图3.4.4所示。
图3.4.45.4.5文字5.4.5.1图样或标题栏内的图名应能准确表达图样、图纸构成的内容，做到简练、明确；所有说明性文字亦应表达清晰、准确，标点符号应清楚正确，严禁写错字、别字。
钢结构工程施工详图深化设计规范生效日期2016.2.195.4.5.2最终打印在图纸上的文字的字高应从以下系列中选用：2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm。
当图纸按比例进行绘制时，现在均采用按实际尺寸绘制的方式，因此，绘图时计算机中字体设置高度为最终打印高度乘绘制比例，如绘图比例为1：100时，所有注释性汉字字高取350mm；拉丁字母、阿拉伯数字、罗马数字的字高取250mm；尺寸标注中的高度建议直接调整标注特征比例的方式进行设置；其他字符高度及要求参见附录一。
