详细介绍真空干燥设备的结构和特点
真空带式干燥设备设备工艺原理
真空带式干燥设备设备工艺原理一、设备简介真空带式干燥设备是一种高效的干燥设备，可用于干燥化工、食品、制药等行业的过滤脱水后的固体。
该设备具有干燥速度快、干燥效率高、干燥后的物料不受污染、粉尘少等优点，被广泛应用于工业生产中。
二、设备工艺原理真空带式干燥设备的干燥工艺原理是将经过脱水处理后的湿固体物料通过输送带进入真空室，通过密闭的真空室和输送带组成的干燥室来达到干燥目的。
1.输送带真空带式干燥设备的输送带是将湿固体物料从脱水处理后的料液中带出，并将其均匀地分布在输送带上。
通过输送带，物料会经历预热、干燥、冷却等严格控制的工艺过程，确保物料的干燥效果。
2.真空室真空带式干燥设备的真空室是干燥室的重要组成部分，其主要作用是维持干燥室的真空度，使水分从物料中蒸发，最终通过真空泵排出。
真空室通过密闭的结构和泄压阀门可实现精确控制的真空环境，并确保物料在干燥过程中不受污染。
3.加热系统加热系统是真空带式干燥设备的核心组成部分，其主要作用是提供足够的热量以促进物料中水分的蒸发，从而实现干燥目的。
加热系统通常包括电加热、蒸汽加热等方式，视物料的特性和处理量大小而定。
4.冷却系统真空带式干燥设备的冷却系统包括冷却风机、冷却水循环、冷风制冷等组成部分。
冷却系统可实现物料最终的冷却效果，在保证物料干燥的同时，确保物料温度在安全范围内。
三、设备特点真空带式干燥设备具有以下优点：1.干燥速度快，适用于对干燥时间要求高的行业应用。
2.干燥效率高，可大幅减少物料中水分，提高物料的成品率。
3.工艺过程可精确控制，确保干燥效果优异。
4.设备密闭性好，可确保物料在干燥过程中不受污染。
5.设备噪音小，操作安全可靠，可大大提升生产效率。
四、应用领域真空带式干燥设备广泛应用于化工、食品、制药等行业，主要用于过滤脱水后的固体的干燥，特别适用于红枣、酒酿、豆腐渣等食品行业以及聚合物、化肥、电子等行业的物料干燥。
同时，该设备还可用于粉末混合、颗粒制造等领域。

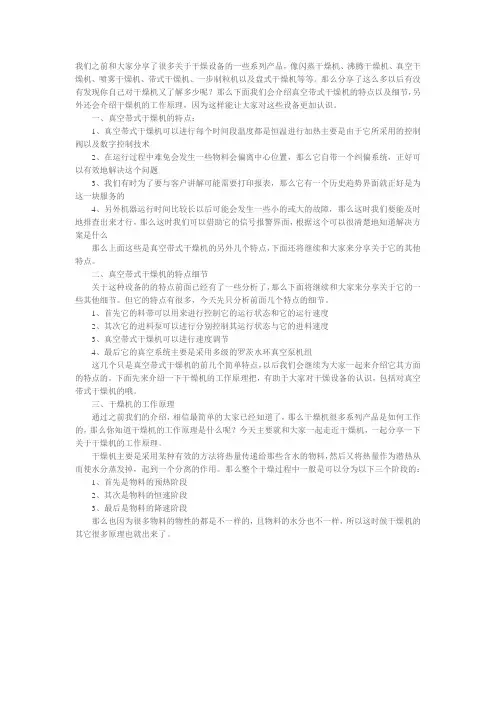

真空带式干燥机特点与干燥机的工作原理
我们之前和大家分享了很多关于干燥设备的一些系列产品，像闪蒸干燥机、沸腾干燥机、真空干燥机、喷雾干燥机、带式干燥机、一步制粒机以及盘式干燥机等等。
那么分享了这么多以后有没有发现你自己对干燥机又了解多少呢？那么下面我们会介绍真空带式干燥机的特点以及细节，另外还会介绍干燥机的工作原理，因为这样能让大家对这些设备更加认识。
一、真空带式干燥机的特点：1、真空带式干燥机可以进行每个时间段温度都是恒温进行加热主要是由于它所采用的控制阀以及数字控制技术2、在运行过程中难免会发生一些物料会偏离中心位置，那么它自带一个纠偏系统，正好可以有效地解决这个问题3、我们有时为了要与客户讲解可能需要打印报表，那么它有一个历史趋势界面就正好是为这一块服务的4、另外机器运行时间比较长以后可能会发生一些小的或大的故障，那么这时我们要能及时地排查出来才行，那么这时我们可以借助它的信号报警界面，根据这个可以很清楚地知道解决方案是什么那么上面这些是真空带式干燥机的另外几个特点，下面还将继续和大家来分享关于它的其他特点。
二、真空带式干燥机的特点细节关于这种设备的的特点前面已经有了一些分析了，那么下面将继续和大家来分享关于它的一些其他细节。
但它的特点有很多，今天先只分析前面几个特点的细节。
1、首先它的料带可以用来进行控制它的运行状态和它的运行速度2、其次它的进料泵可以进行分别控制其运行状态与它的进料速度3、真空带式干燥机可以进行速度调节4、最后它的真空系统主要是采用多级的罗茨水环真空泵机组这几个只是真空带式干燥机的前几个简单特点，以后我们会继续为大家一起来介绍它其方面的特点的。
下面先来介绍一下干燥机的工作原理把，有助于大家对干燥设备的认识，包括对真空带式干燥机的哦。
三、干燥机的工作原理通过之前我们的介绍，相信最简单的大家已经知道了，那么干燥机很多系列产品是如何工作的，那么你知道干燥机的工作原理是什么呢？今天主要就和大家一起走近干燥机，一起分享一下关于干燥机的工作原理。
详细介绍真空带式干燥机的特点和原理
真空带式干燥机是近几年国内发展起来的一种新型干燥设备，广泛适用于绝大多数天然植物药的提取物，尤其适合粘性高、易结团、热塑性、热敏性的药物或不适宜于采用喷雾干燥法的物系，可连续进料、连续出料。
其进料、干燥、出料整个过程密闭，在高真空度下进行，不与外界环境接触，符合GMP要求。
在二十世纪50年代，真空带式干燥机首先由德国Merk公司研发成功，随后德国的E&E （易恩）公司、瑞士Bucher公司和日本的大川株式会社也相继跟上，经过近50年的发展，随着计算机技术的快速发展和应用，真空带式干燥机已经成为集光机电一体化的高技术干燥设备。
解决了长期以来中药行业中许多浸膏难以干燥的问题，采用喷雾干燥温度高，热敏性物质易被破坏，采用真空烘箱干燥时间长，能耗高，间断操作，容易染菌和吸潮，达不到GMP 质量标准。
对中药、医药中间体、精细化工、食品及保健品等行业的干燥问题起到了极为积极的推动作用，是替代喷雾干燥和真空烘箱干燥的最佳产品。
如中药行业：丹参、复方丹参、川芎、当归、穿心莲、灵芝、苦参、人参、刺五加等；食品保健品行业：咖啡、麦乳精、果珍、速溶奶粉、速溶茶等；还有精细化工、颜料、农药等行业都有非常好的应用效果。
DW型真空带式干燥机不但干燥温度低、可连续化生产，而且干燥过程损失小、浪费少、轻松操作，最为重要的是降低劳动强度，节省大量的能源。
以DW型带式真空干燥机为例，与同产量真空干燥箱对比，可节约用电65%，节约蒸汽70%；比同产量的喷雾干燥机节约用电75%，节约蒸汽85%，二、真空带式干燥机工作原理待干燥的物料通过螺杆计量泵将其送入干燥机的真空室内，并由布料电机均匀的滩涂在传送带上。
由电机驱动特制的辊轴传动传送带，并以设定的速度运转。
传送带下面设有相互独立的加热板和一组冷却板，传送带与加热板、冷却板紧密贴合，以接触传热的方式将干燥所需的热量传递给物料与冷却。
根据物料性质的不同设定传送带的运转速度，当物料由传送带从筒体的一端运送到另一端时，物料已经干燥并冷却。

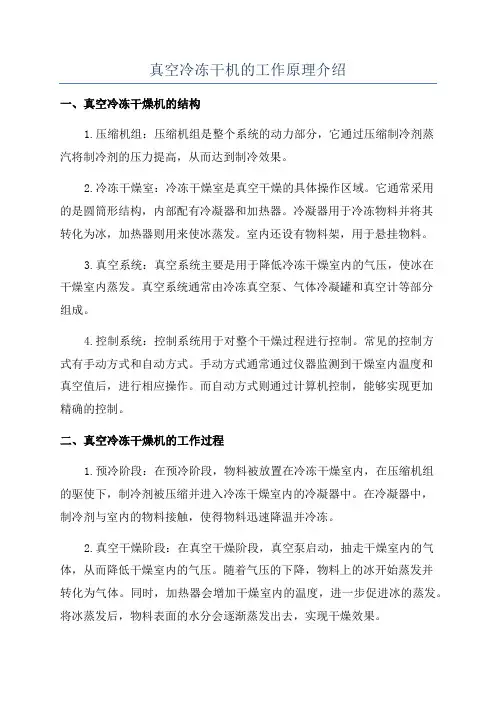

真空冷冻干机的工作原理介绍
真空冷冻干机的工作原理介绍一、真空冷冻干燥机的结构1.压缩机组：压缩机组是整个系统的动力部分，它通过压缩制冷剂蒸汽将制冷剂的压力提高，从而达到制冷效果。
2.冷冻干燥室：冷冻干燥室是真空干燥的具体操作区域。
它通常采用的是圆筒形结构，内部配有冷凝器和加热器。
冷凝器用于冷冻物料并将其转化为冰，加热器则用来使冰蒸发。
室内还设有物料架，用于悬挂物料。
3.真空系统：真空系统主要是用于降低冷冻干燥室内的气压，使冰在干燥室内蒸发。
真空系统通常由冷冻真空泵、气体冷凝罐和真空计等部分组成。
4.控制系统：控制系统用于对整个干燥过程进行控制。
常见的控制方式有手动方式和自动方式。
手动方式通常通过仪器监测到干燥室内温度和真空值后，进行相应操作。
而自动方式则通过计算机控制，能够实现更加精确的控制。
二、真空冷冻干燥机的工作过程1.预冷阶段：在预冷阶段，物料被放置在冷冻干燥室内，在压缩机组的驱使下，制冷剂被压缩并进入冷冻干燥室内的冷凝器中。
在冷凝器中，制冷剂与室内的物料接触，使得物料迅速降温并冷冻。
2.真空干燥阶段：在真空干燥阶段，真空泵启动，抽走干燥室内的气体，从而降低干燥室内的气压。
随着气压的下降，物料上的冰开始蒸发并转化为气体。
同时，加热器会增加干燥室内的温度，进一步促进冰的蒸发。
将冰蒸发后，物料表面的水分会逐渐蒸发出去，实现干燥效果。
3.脱冰阶段：当物料干燥完毕后，需要进行脱冰。
脱冰阶段主要是通过增加干燥室内的温度，使冰融化并转化为水。
脱冰后，物料可以从干燥室内取出。
三、真空冷冻干燥机的优点1.保留原始品质：在干燥过程中，物料的水分主要通过冰的蒸发而去除，因此可以保留物料的原始品质，如颜色、口感等。
2.干燥速度快：真空冷冻干燥机通过降低冷凝室内的压力，使冰迅速蒸发，从而实现快速干燥。
3.干燥效果好：真空冷冻干燥机在干燥过程中，通过低温和真空的条件，使物料表面的水分迅速蒸发，从而达到良好的干燥效果。
4.适用范围广：真空冷冻干燥机适用于各种物料的干燥，如食品、药品、化工原料等。
真空干燥设备的组成和特点
真空干燥设备的组成和特点真空干燥设备是一种将物料在低压和低温条件下进行干燥处理的设备。
它主要由真空干燥室、真空系统、加热系统、冷却系统和控制系统等组成。
首先，真空干燥室是真空干燥设备的主体部分。
它通常由不锈钢或碳钢制成，具有良好的密封性能和耐高温性能。
真空干燥室的内壁光滑，不会对物料造成污染。
它还配备有适当数量的物料架，以便将物料均匀分布在干燥室内，提高干燥效果。
另外，真空干燥室通常还配备有观察窗口和照明设备，方便操作人员观察物料状态。
其次，真空系统是真空干燥设备的核心组成部分。
它主要由真空泵、真空仪表和气密装置等组成。
真空泵主要用于将干燥室内的气体抽出，形成真空环境。
真空仪表用于监测和调节真空度，保证干燥过程的稳定性。
气密装置用于确保干燥室与外界的隔离，防止气体泄露。
再次，加热系统是真空干燥设备的另一个重要组成部分。
它可以通过电加热、蒸汽加热或导热油加热等方式，将热量传递给干燥室。
加热系统通常由加热器、温度传感器和控制系统组成。
加热器可以根据需要的温度调节加热功率，确保干燥过程中的温度控制精度。
温度传感器用于实时监测干燥室的温度，通过控制系统可以对加热功率进行调整，以达到所需的干燥效果。
此外，冷却系统也是真空干燥设备的重要组成部分。
在干燥过程结束后，由于物料和干燥室均受到加热，需要通过冷却系统将其冷却至环境温度。
冷却系统通常由冷却器、冷却水系统和温度传感器等组成。
冷却器通过传导、对流和辐射等方式将热量传递给冷却水，冷却水则通过循环往复冷却室内的物料和干燥室，实现快速冷却。
最后，控制系统是真空干燥设备的智能化管理系统，它对干燥过程中的参数进行监控和调节，以确保干燥过程的安全和稳定。
控制系统通常由触摸屏、PLC和仪表等组成。
通过触摸屏操作界面，操作人员可以方便地实时监测和调整干燥室的温度、真空度等参数。
PLC则对干燥过程进行自动化控制，提高了干燥的效率和稳定性。
综上所述，真空干燥设备的组成主要包括真空干燥室、真空系统、加热系统、冷却系统和控制系统等。

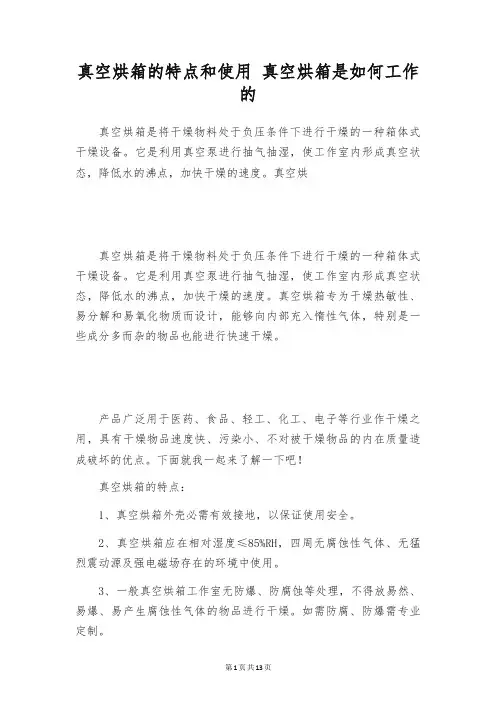

真空烘箱的特点和使用 真空烘箱是如何工作的
真空烘箱的特点和使用真空烘箱是如何工作的真空烘箱是将干燥物料处于负压条件下进行干燥的一种箱体式干燥设备。
它是利用真空泵进行抽气抽湿，使工作室内形成真空状态，降低水的沸点，加快干燥的速度。
真空烘真空烘箱是将干燥物料处于负压条件下进行干燥的一种箱体式干燥设备。
它是利用真空泵进行抽气抽湿，使工作室内形成真空状态，降低水的沸点，加快干燥的速度。
真空烘箱专为干燥热敏性、易分解和易氧化物质而设计，能够向内部充入惰性气体，特别是一些成分多而杂的物品也能进行快速干燥。
产品广泛用于医药、食品、轻工、化工、电子等行业作干燥之用，具有干燥物品速度快、污染小、不对被干燥物品的内在质量造成破坏的优点。
下面就我一起来了解一下吧！真空烘箱的特点：1、真空烘箱外壳必需有效接地，以保证使用安全。
2、真空烘箱应在相对湿度≤85%RH，四周无腐蚀性气体、无猛烈震动源及强电磁场存在的环境中使用。
3、一般真空烘箱工作室无防爆、防腐蚀等处理，不得放易然、易爆、易产生腐蚀性气体的物品进行干燥。
如需防腐、防爆需专业定制。
4、真空泵不能长时期工作，因此当真空度达到干燥物品要求时，应先关闭真空阀，再关闭真空泵电源，待真空度小于干燥物品要求时，再打开真空阀及真空泵电源，连续抽真空，这样可延长真空泵使用寿命。
5、干燥的物品如潮湿，则在真空箱与真空泵之间可以加入过滤器，防止潮湿气体进入真空泵，造成真空泵故障。
6、干燥的物品如干燥后更改为重量轻，体积小（为小颗粒状），应在工作室内抽真空口加隔阻网，以防干燥物吸入而损坏真空泵（或电磁阀）。
7、真空烘箱经多次使用后，会产生不能抽真空的现象，此时应更换门封条或调整箱体上的门扣伸出距离来解决。
当真空箱干燥温度高于200℃时，新风换气机轴流风机离心风机测斜仪有可能会产生慢漏气现象，此时拆开箱体背后盖板用内六角扳手拧松加热器底座，调换密封圈或拧紧加热器底座来解决。
8、放气阀橡皮塞若旋转困难，可在内涂上适量油脂润滑（如凡士林）。
真空干燥设备的组成和特点
真空干燥设备的组成和特点真空干燥设备是一种现代化的干燥设备，广泛用于医药、食品、化工等行业。
它的组成主要包括真空室、加热系统、气体处理系统和电气控制系统四个部分。
首先，真空室是真空干燥设备最重要的部分之一。
真空室通常由不锈钢制成，具有优良的耐腐蚀性和压力性能。
在真空干燥过程中，手动或者电动门可以保证室内压力恒定，并保证了制品的安全性。
其次，加热系统在真空干燥中起到了非常重要的作用。
加热系统通常由电加热器、温度传感器和温控器等组成。
该系统可以通过调节电热器的电流来控制制品的温度，并可在外观上显示真空室内温度信息，精确掌握干燥过程中的温度变化情况。
第三，气体处理系统是真空干燥设备的重要组成部分。
它主要包括气体抽放系统和气体填充系统两类设备。
通过气体抽放系统，可以将制品内部的气体全部抽净，并将空气从系统中抽出保持真空状态。
同时，在干燥的最后阶段，可通过气体填充系统向干燥的制品中注入微小的气氛，以避免制品在长期储存过程中的化学性变化。
最后，电气控制系统是整个干燥设备工作过程中的指挥部。
控制系统通常包括接线端子和电控箱两个主要部分。
通过对控制系统的设置，可以自动调控真空度和加热温度等参数，并且可以在整个干燥过程中进行安全监控。
通过控制系统的操作，可以在一定程度上提高干燥设备的工作效率和制品的质量。
总之，真空干燥设备具有结构合理、安全耐用、干燥效果好等特点，目前已经广泛应用于造纸、医疗、食品、化工、特种材料等行业。
对于希望使用真空干燥设备的用户来说，应该充分了解设备的基本结构和工作原理，并按照设备的使用说明进行操作，从而确保干燥过程的安全性和工作效率。
真空微波干燥机原理
真空微波干燥机原理一、前言真空微波干燥机是一种新型的干燥设备，具有干燥快、能耗低、产品质量好等特点，在食品、医药、化工等领域有着广泛的应用。
本文将介绍真空微波干燥机的原理、特点、优缺点以及应用。
二、原理真空微波干燥机是在真空环境下利用微波能进行加热，使湿物质内部产生热量从而蒸发物质。
其主要工作原理是：将湿物质放入真空室内，将真空室内的压力降至一定的水平，然后通过微波发生器将微波能量传入真空室内，经过湿物质内部的快速旋转和产生摩擦，从而产生热量，使湿物质内部水分快速蒸发，最后在真空环境下将水蒸气通过真空泵排出。
三、特点1.速度快：真空微波干燥机利用微波能加热，其加热速度快，可以显著减少干燥时间。
2.能耗低：在干燥的过程中，因为是在真空环境下进行的，所以能量的损耗很少，节省了能源。
3.产品质量好：干燥过程中，湿物质内部的热量是均匀的，不会对产品造成热点，从而保证了产品的质量。
4.操作简便：真空微波干燥机的操作比较简单，只需要将物质放入真空室中，选择干燥的时间和温度即可。
5.适用范围广：真空微波干燥机适用于食品、医药、化工等行业的产品干燥，如药材、饲料、罐头食品、蔬菜水果等。
四、优缺点优点：1.干燥速度快，能耗低。
2.干燥过程中不会对产品造成热点，保证了产品的质量。
3.操作简便。
4.适用范围广。
缺点：1.设备成本较高。
2.操作需要一定的专业知识。
3.需要一定的维修保养。
五、应用真空微波干燥机的应用范围很广，主要应用于以下几个方面：1.食品行业：罐头食品、水果干、蔬菜干等。
2.医药行业：药材、药品原料等。
3.化工行业：化工原料、塑料原料等。
4.其他行业：纸张、皮革、饲料等。
六、结论真空微波干燥机是一种新型的干燥设备，具有干燥速度快、能耗低、产品质量好等优点，适用于食品、医药、化工等行业的产品干燥，应用范围广，但设备成本较高，操作需要一定的专业知识，需要一定的维修保养。
七、发展前景随着科技的不断进步和应用的广泛推广，真空微波干燥技术在未来的发展前景非常广阔。
单锥螺带真空干燥机,真空干燥机,螺带干燥机
一、产品概述及用途：DZLG系列螺旋真空干燥机是一种集干燥、粉碎、混粉为一体的高效多功能全密闭立式真空干燥设备。
它的干燥效率是同等规格“双锥回转真空干燥机”3-5倍。
主要应用于制药、化工、农药、食品等行业的粉体干燥，可实现全过程为封闭的连续操作，是上述行业的干燥首选设备。
136.一611.二988二、设备工艺特点：粉体的干燥、混合是原料药生产中的重要环节，所以选用的干燥混合设备是其最终产品质量的保证，同时也是决定生产运行成本的关键。
本公司新开发研制的“DZLG系列单锥螺旋真空干燥机”以其独特的结构和绝对的优势引领国内化工制药行业的干燥技术。
（一）干燥器的选择需要符合各类产品和工艺的具体要求和特点。
其内容主要是以下几个方面：1、物料在生产中处理的原料粗品大都具有热敏性，所以在干燥的过程中往往出现物料结块，这就需要尽量缩短干燥时间，提高干燥效率。
2、在物料生产中，干燥过程中使用的循环气体的纯度会给物料的质量带来很大的影响。
该设备采用独特的给气技术，使气体对干燥过程中的影响降到最低。
从运行经济性的角度出发，希望所有的工艺管线能够固定安装，从而节省类似双锥干燥器所要求的回转空间。
3、为了使整个流程连续起来，并同时减少物料的泄漏损失，干燥器的固体出料流量是可控的。
这样能够减少清洁区人工操作装卸的工作量，及防止物料外冲现象。
（二）、DZLG系列单锥真空螺带干燥机的结构及特性：1、DZLG系列单锥真空螺带干燥机工作过程为间歇批操作，湿物料进入料仓后，通过筒壁夹套和螺旋桨内部给热，使给热面积达到整个容器面积的140%，对物料进行升温干燥。
并选择相应的锥型干燥混合器型号（工作容积）达到理想的干燥效果。
采用上驱式结构的混合干燥机具有高效干燥、混合能力的同时，具有空间充裕，更便于使用者进行检修维护的特点。
2、运行平稳，保护晶形：DZLG系列螺旋真空干燥在干燥以及混合工艺过程中没有使用任何辅助工具，仅仅利用圆锥型搅拌螺旋的公转及自转，这使得物料除了来自搅拌螺旋的提升并不断地得到剪切和分散，保证了料仓内所有物料都能获得充分运动，并能使物料除了来自螺旋浆的提升以外，没有受到任何其它外力的挤压，避免了粉体与设备以及粉体晶粒之间所产生的无效摩擦，而无效摩擦往往是导致物料晶形破坏的主要因素。
SZG-2000(搪瓷)双锥回转真空干燥器
目录一、设备概述136.一611.二988二、设备主要特点三、设备应用范围四、设备配置要求五、设备主要技术参数六、设备配置一览表七、设备优惠价格八、付款方式九、设备制作周期十、服务承诺SZG-2000型双锥回转真空干燥机（搪瓷）技术方案一、设备概述该干燥机机身中间为圆柱形，两端为圆锥形，圆锥顶部设进（兼作入孔）、出口。
容器内外共分三层，中间夹套加热介质可以是蒸汽（压力≤0.3Mpa表压）、循环热水或导热油，保温层为超细玻璃棉或硅酸铝，保温性能好，热能利用率高；内胆投放物料，物料边翻动边通过器壁获得热量，在真空条件下回转干燥，加快了干燥速度，这样避免了热敏性、氧敏性物料在干燥时表面泛黄现象，并大大缩短了物料的干燥时间，仅为同类物料真空烘箱内所需干燥时间2/3左右，提高了劳动生产率，特别适用于有被氧化危险的物料和热敏性物料的干燥。
在干燥不允许破坏晶状的物料、严格限制金属离子的物料以及要求排出挥发物（或有毒物质）须回收的物料时，则更能显示它的优越性。
对于含有腐蚀性介质物料的干燥，设备的制作材质可选择符合工艺要求的材料，也可采用搪瓷内胆，以确保设备长期稳定的连续运行。
二、主要特点：1、由于在真空下干燥，在较低的温度下有较高的干燥速率。
比一般干燥设备速度提高2倍，节约能源，热利用率高，特别适合热敏性物料和易氧化物料的干燥。
2、封闭干燥，产品无漏损，不污染，适应强烈刺激及有毒害性物料的干燥。
3、物料在转动中混合干燥，可将物料干燥至很低的含水量（≤0.5%），且均匀性好，适合不同物料的要求。
4、出料口为快开式结构，操作简单方便。
5、采取皮带及链条传动，使设备运转更平稳。
特别设计的工装，保证了装配精度，并对两支臂进行膛加工，保证两轴的同心度，使设备运行更加稳定可靠，经久耐用。
6、主机底座采用凹槽型结构，便于出料和清洗污水的排放。
7、主机配备了防爆电机，现场配备防爆开关，并配备变频调速，使整套设备安全可靠、操作方便，启动、制动运转平稳。
真空干燥设备的组成和特点
真空干燥设备的组成和特点真空干燥设备是一种常用于工业生产中的设备，用于将物料中的水分或其他挥发性成分蒸发，以达到干燥目的。
它是通过在封闭的容器中降低气压来实现的。
下面是真空干燥设备的组成和特点的相关参考内容。
一、组成1.真空干燥室：真空干燥室是真空干燥设备的核心部分，通常采用不锈钢材料制成，具有良好的密封性能。
室内配有加热器、传热板等设备，用于提供热量和传导热量给物料。
2.真空系统：真空系统包括真空泵、真空管道等组成。
真空泵用于抽取干燥室内的空气，降低气压，创造真空环境。
真空管道用于将真空泵和干燥室连接起来，将抽出的空气排出。
3.加热系统：加热系统包括电加热器、传热板等设备。
电加热器通过提供热量，使物料快速蒸发水分。
传热板用于传导热量给物料，提高干燥效率。
4.控制系统：控制系统包括温度控制器、真空度监测仪等设备。
温度控制器用于控制加热系统的温度，确保物料在适当的温度条件下干燥。
真空度监测仪用于监测干燥室内的真空度，确保真空系统正常运行。
二、特点1.高效干燥：真空干燥设备通过减小干燥室内的气压，降低水分的沸点，提高水分蒸发的速率，从而实现高效干燥的效果。
相比传统的热风干燥设备，真空干燥设备能够更快地将物料中的水分蒸发。
2.可靠性高：真空干燥设备采用不锈钢材料制成，具有良好的密封性能，能够有效防止外界空气和杂质进入干燥室内，保证干燥效果。
同时，真空系统的设计合理，能够稳定地维持适当的真空度，确保设备长时间稳定工作。
3.操作简便：真空干燥设备采用自动化控制系统，操作简便，只需设置好所需的干燥参数，设备就能自动完成干燥过程。
同时，设备还配有安全保护装置，能够自动监测设备的工作状态，一旦出现异常情况，能够及时停机保护，确保操作人员的安全。
4.适用范围广：真空干燥设备适用于干燥很多不同种类的物料，例如粉末状物料、颗粒状物料、丝状物料等。
不同种类的物料可以通过调节干燥室内的温度、真空度等参数进行适当的调整，以满足不同物料的干燥要求。
真空干燥设备的组成和特点
真空干燥设备的组成和特点真空干燥设备是一种通过在低压下将含水物料蒸发并减少水分的设备。
它主要由真空系统、干燥系统、电气控制系统和机构支架组成。
本文将详细介绍真空干燥设备的组成和特点。
1. 真空系统真空干燥设备的真空系统是将设备内空气抽出的主要工具。
真空系统由真空泵、真空管道、真空计等组成。
在干燥过程中，通过抽出空气，将设备内部压力降低到一定程度，从而使水分在低压环境下蒸发。
2. 干燥系统干燥系统是真空干燥设备的核心部分，由干燥室和加热装置组成。
干燥室内有物料架和加热器。
物料架用于放置待干燥的物料，加热器则用于提供能量，使物料温度升高，从而促进水分蒸发。
在干燥的过程中，加热器的温度和干燥室的压力可以控制，以满足干燥的需要。
3. 电气控制系统电气控制系统主要用于实现设备的自动化控制。
它由PLC控制系统和触摸屏操作界面组成。
通过PLC控制系统，可以对设备进行自动化管理和控制，并且可以通过触摸屏界面进行设备的调试、参数设置和报警。
通过电子控制系统，可以确保设备运行的精度、稳定性和可靠性。
4. 机构支架机构支架主要用于支持真空干燥设备的各个部分。
机构支架的稳定性和牢固性对于设备的干燥效果、运行安全和设备寿命等方面都有关键性的影响。
真空干燥设备的特点：1. 干燥效率高真空干燥设备是在低压环境下进行干燥的，因此可以不用考虑热传递的途径，而直接利用真空泵将水分抽出。
在规定时间内干燥效率高，水分蒸发速度快，可以大大减少干燥时间，提高生产效率。
2. 干燥质量好真空干燥设备具有低温干燥的特点，因此可以保持物料原有的色香味和营养成分。
同时由于真空干燥设备可以让水分快速蒸发，因此在干燥过程中可以避免物料表面水分卡结而导致干燥效果不佳的情况。
3. 操作简便真空干燥设备操作界面简单易懂，可以对设备的参数进行维护和设置。
同时系统还具有报警功能，可以在设备出现故障时及时通知系统管理员进行处理。
4. 节能环保真空干燥设备的低温干燥特点和自动控制系统的智能化运行设计，保证了设备的节能、环保，降低了设备使用的运营成本。
实验室真空干燥箱设备工艺原理
实验室真空干燥箱设备工艺原理实验室真空干燥箱是一款广泛应用于实验室中的仪器设备，主要用于对各种物质进行干燥和加热处理。
在材料加工、制备和试验研究等领域广泛使用，其先进的技术能够帮助实验室研究人员完成物质的加工处理和质量检测。
设备原理实验室真空干燥箱是基于真空技术设计的一款设备。
其基本工作原理是利用真空环境下物质的蒸汽压力变化，将材料内的水分分离出来，从而达到干燥的目的。
设备主要由箱体、真空系统、加热系统和温度控制系统四部分组成。
箱体实验室真空干燥箱的主要部分是箱体，箱体一般采用不锈钢材料制造，具有良好的防腐性能和良好的导热性。
箱体内部有加热器和温度传感器，能够进行温度控制，实现精确的温度控制。
真空系统实验室真空干燥箱的真空系统由泵、气密装置和计量元件组成。
在工作之前，需要将箱体内的空气排出并形成真空环境。
常用的真空泵有旋转式、吸气式和分子泵等，泵的选择取决于设备所需的真空度和工作条件。
加热系统实验室真空干燥箱的加热系统由加热元件和温度传感器控制器等组成，能够提供稳定的恒温环境。
加热元件通常采用电阻丝和电热板等，能够在很短的时间内提供高温环境。
温度传感器控制器能够实现温度控制和调节，确保温度的稳定性和精确性。
温度控制系统实验室真空干燥箱的温度控制系统由温度传感器、温度控制仪和调节装置等组成。
温度传感器监测设备内部的温度变化，将温度信号转换为电信号送入温度控制仪中进行处理。
温度控制仪能够根据设定的温度要求对加热元件进行控制，保证设备内部温度的稳定性和精确度。
工艺原理实验室真空干燥箱主要用于对一些特殊材料进行干燥和加热处理。
设备的工艺原理具有如下特点：真空干燥实验室真空干燥箱能够在真空环境下对材料进行干燥处理。
通过排空空气和形成真空环境，材料内部的水分会被蒸发出来并吸附到设备的泵内，以达到干燥的目的。
真空干燥的特点是能够在低温下进行并避免氧化和热解等不良反应，适用于对高质量材料的加工和处理。
低温恒温加热实验室真空干燥箱能够对材料进行低温恒温加热处理。
干燥设备原理及结构大全
干燥设备原理及结构大全干燥设备是一种用于去除物料或空气中水分的设备，常用于工业生产过程中，如食品加工、化工、冶金等领域。
它的原理和结构在不同的类型和应用中有所差异，下面将给出一些常见的干燥设备的原理和结构。
1.烘箱烘箱是一种常见的干燥设备，它的原理是通过加热空气使其温度升高，从而使物料中的水分蒸发。
烘箱通常由加热室、气流系统、控制系统等组成。
加热室通常由外壳、隔热层、加热源和风扇等构成。
气流系统通过风扇将外界空气送入加热室，并通过加热源加热，然后通过出风口排出潮湿的空气。
控制系统用于控制加热室的温度和湿度。
2.旋转干燥机旋转干燥机是一种常用的连续干燥设备，它的原理是将物料与热风同时送入旋转的筒体中，通过筒体的旋转使物料与热风充分接触，从而使物料中的水分蒸发。
旋转干燥机通常由进料装置、旋转筒体、排料装置、热风系统和控制系统等组成。
进料装置将物料均匀地送入旋转筒体，旋转筒体通过电机驱动旋转，从而使物料与热风充分接触。
排料装置将干燥后的物料从筒体中排出。
热风系统通过燃烧设备加热空气，送入旋转筒体。
控制系统用于控制旋转筒体的转速和温度。
3.流化床干燥机流化床干燥机是一种以气流为介质的干燥设备，它的原理是通过将物料喷入预热的气流中，使物料悬浮在气流中，从而增加物料与气流的接触面积，促使水分蒸发。
流化床干燥机通常由喷嘴、气流系统、控制系统等组成。
喷嘴将物料均匀地喷入预热的气流中，气流通过床层将物料悬浮起来，形成流化状态。
控制系统用于控制气流的速度和温度。
4.真空干燥机真空干燥机是一种通过在低压或真空条件下蒸发物料中的水分的干燥设备，它的原理是在低压下，水分的沸点降低，使水分蒸发更容易。
真空干燥机通常由干燥室、真空系统、控制系统等组成。
干燥室内的物料通过加热源加热，使其蒸发水分并形成水蒸气。
真空系统通过抽气装置将干燥室内的压力降至较低的水平，促使水分蒸发。
控制系统用于控制干燥室内的温度和真空度。
以上是一些常见的干燥设备的原理和结构。
真空干燥机的优缺点
南京天煌机械有限公司是一家专门做干燥机的厂家。
随着生产技术的发展，越来越多的干燥设备随之出现，人工可控制的热源和机械通风除湿手段逐渐取代古法，效果日益突出。
真空干燥机在低压下干燥时氧含量低，能防止被干燥物料氧化变质，可干燥易燃易爆的危险品；可在低温下使物料中的水分汽化，易于干燥热敏性物料；能回收被干燥物料中的贵重和有用的成分；能防止被干燥物料中有毒有害物质的排放，可成为环保类型的“绿色”干燥。
因此，真空干燥设备的应用日益广泛。
真空干燥机的特点：1、长方体工作室，使有效容积达到最大，微电脑温度控制器，控温精确可靠。
2、钢化、防弹双层玻璃门观察工作室内物体，一目了然，能够向内部充入惰性气体。
3、箱门闭合松紧能调节，整体成型的硅橡胶门封圈，确保箱内高真空度。
4、工作室采用抛光镜面不锈钢板制成，确保产品经久耐用。
5、储存、加热、试验和干燥都是在没有氧气或者充满惰性气体环境里进行，所以不会氧化。
6、最短加热时间，与传统真空干燥箱相比，加热时间减少50%以上。
真空干燥机的技术特点：1、在真空状态下实现连续进料和出料，进料量可按需要自由设定。
2、加热系统可采用蒸汽，热水及电加热转导热油加热等多种形式。
3、干燥温度从25℃－80℃任意调节，20分钟－60分钟后开始连续出料直至批量完成。
4、履带采用特氟龙材料，运转平稳、可靠、受热面积均匀。
履带速度可任意调节层数分2—5层，可根据用户的产量要求确定。
5、采用多种布料装置可适应液体、浸膏、粉料及颗粒状等各类物料的干燥。
6、配有真空条件下的自动粉碎系统，可根据用户的要求任意选择干燥颗粒目数。
7、配有CIP在位清洗系统，自动清洗快捷、方便。
8、选用优质真空机组并经精心设计组合，具有连续不断的大容量抽气速率和稳定的真空度。
9、能耗小、无三废、低噪音。
10、完全符合GMP认证要求。
真空干燥的主要优点：1、全套工艺采用自动化、管道化、连续化、程序化。
2、在真空低温状态下完成干燥工艺，热敏性物料不变性、无染菌机会。
真空干燥箱体的结构特点是怎样的
真空干燥箱体的结构特点是怎样的真空干燥箱是一种专门用于静态真空干燥的设备，其内部环境经过抽真空处理后可以使用惰性气体进行加热和干燥处理。
那么，真空干燥箱的结构特点又是怎样的呢？一、外观结构真空干燥箱外观通常由钢板焊接而成，表面喷涂耐高温涂料。
其为立式结构，设备上部为可开启盖板，可进行样品装卸和操作。
设备下部为宿主设备，可容纳真空设备和电控设备。
整个设备运行噪声低，能够满足普通实验室使用要求。
二、内部结构真空干燥箱内部结构是其最主要的部分，主要分为下列几个部分：1. 加热系统真空干燥箱的加热系统一般采用电热板发热，设备侧面有加热系统直接通电使用。
设备温度控制器通过对温度传感器监测的实时温度信息控制器件的动态调节，以控制箱内温度恒定或变化范围在预设的范围内。
2. 加湿系统真空干燥之后温度高，通常存在着局部干燥的情况。
因此，真空干燥箱的加湿系统非常重要。
加湿系统采用高效能的热煮水加热器，蒸发出来的热蒸汽加入箱内使得湿度保持在设定范围内。
3. 真空系统真空干燥箱的真空系统主要由数个真空泵、过滤器等设备组成。
电机驱动真空泵，抽出箱内空气，装备进真空泵内的真空仓中，通过多级联动抽出的真空度可达到高度。
设备中的气体经过过滤器处理之后可回收利用，而水分则通过加湿系统得到保持。
4. 控制系统真空干燥箱的运行过程都是通过控制系统控制的，这包括箱内温度、湿度、真空程度的控制等。
控制系统采用智能PID控制，可按照实验要求进行精确调节，保证实验足够准确。
三、防爆防腐针对真空干燥箱实验要求，设备对局部环境防爆防腐有所要求。
设备的加热元件不得与气氛产生反应，整体具备较好的防腐性能，可应用于含有氯化物等化学物质的实验操作。
综上所述，真空干燥箱的结构特点是完全由钢板焊接而成的、盖门科学开合方便操作采用智能PID控制的温度计，加热器、高温蒸发器装备等技术组合模式。
通过上述的结构设计，可以保障真空干燥箱的实验安全和实验结果的精确程度。
真空带式干燥
带式真空干燥在食品工业中的应用众所周知食品的干燥是为了减少体积和重量，便于成品的贮存和长途运输，同时，可防止微生物在成品中繁殖。
成品水分含量较低，贮存间越长。
因此干燥设备在食品工业中的得到广泛应用。
绝大多数干燥器都是非标设备，主要是因为每台干燥器所处理的物料都不相同，很多干燥条件都随物料的不同而改变，由此导致干燥器结构及材料的改变。
所以必需明确待干燥物料的具体参数，如物料状态、所含湿分种类、处理量、干燥过程中物料特性、如有无腐蚀性等来确定干燥设备的参数。
在众多的干燥设备中，真空干燥使用比较广泛。
其需要在密封的环境内进行，真空干燥的设备一般是在常压干燥的设备外，加上密封和真空设备即可。
较多使用的是箱式真空干燥机，也有带式和搅拌式真空干燥机，用蒸汽或热水提供蒸发热量。
用真空泵或水力喷射器产生真空度。
本文主要介绍带式真空干燥机在食品工业中的应用。
一、真空带式干燥机工作原理带式真空干燥机组是一种连续进料、连续出料形式的高真空度干燥设备，它是将待干燥的料液通过变频螺杆泵送入高度真空的干燥机内部，物料被连续地被涂布在缓缓移动的干燥机内的多条干燥带上，干燥带在调速电机驱动下以设定的速度向前运动，每条干燥带的下面都有三段独立的加热板和一段冷却板，干燥带与加热板、冷却板紧密接触，以接触传热的方式将干燥所需要的能量传递给带上物料。
当干燥带从筒体的一端运动到另一端时，物料已经干燥并经过冷却，干燥带折回时，干燥后的料饼从干燥带上剥离，通过一个上下运动的铡断装置，打落到粉碎装置中，粉碎后的物料通过两个气闸式的出料斗出料。
由于物料直接进入高真空度下经过一段时间逐步干燥(通常是30—60分钟)，干燥后所得的颗粒有一定程度的结晶效应，同时从微观结构上看内部有微孔。
直接粉碎到所需要的粒径后，颗粒的流动性很好，可以直接压片或者灌胶囊，同时由于颗粒具有微观的疏松结构，速溶性极好。
而且颗粒的外观好，对于速溶(冲剂)产品，可以大大提升产品的档次。
微波真空干燥机的结构
微波真空干燥机的结构微波真空干燥机是一种利用微波辐射在真空环境下对物料进行干燥处理的设备。
其结构主要包括微波发生器、微波传输系统、真空系统、加热系统、控制系统等几个部分。
微波发生器是微波真空干燥机的核心部件之一。
它产生的微波能量通过微波传输系统传输到加热室内，使物料表面和内部同时受到微波辐射，从而实现对物料的快速加热和干燥。
微波传输系统是将微波能量从微波发生器传输到加热室内的关键部位。
它通常由微波导管、转换器、波导等组成，其中微波导管是将微波能量从微波发生器传输到转换器的重要设备，而波导则是将微波能量从转换器传输到加热室内的重要设备。
真空系统是微波真空干燥机中的另一个重要部分。
其主要作用是将加热室内的空气和水蒸气抽出，形成真空环境，从而提高干燥速度和干燥效果。
真空系统通常由真空泵、真空管道和真空计等组成。
加热系统是微波真空干燥机中的另一个重要部分。
它通常由微波辐射加热器、加热室、加热传感器等组成。
微波辐射加热器是将微波能量转化为热能的重要设备，而加热室则是将加热器产生的热能传递到物料中的重要设备。
加热传感器则是用于测量加热室内的温度和湿度的重要设备。
控制系统是微波真空干燥机中的另一个重要部分。
它通常由微波功率控制器、温度控制器、真空度控制器等组成。
微波功率控制器用于控制微波发生器的功率输出，从而控制微波辐射能量的强弱；温度控制器用于控制加热室内的温度，从而控制干燥速度和干燥效果；真空度控制器用于控制加热室内的真空度，从而实现干燥环境的控制和调节。
微波真空干燥机的结构主要包括微波发生器、微波传输系统、真空系统、加热系统、控制系统等几个部分。
它能够快速、高效地实现对物料的干燥处理，广泛应用于食品、药品、化工、轻工等领域，是一种具有良好市场前景的新型干燥设备。
真空干燥箱的那些特点介绍
真空干燥箱的那些特点介绍1.干燥速度快：真空干燥箱采用真空环境，能够快速排除物体表面和内部的水分，使物体在较短时间内达到干燥的要求。
相比传统的自然干燥方式，真空干燥箱能够大大缩短干燥时间。
2.高效节能：真空干燥箱采用真空环境，能够减少物体表面的传导和对流热耗散，从而达到节能的效果。
此外，真空干燥箱还可以将水分蒸发出来并排出箱外，避免了热量的散失，进一步提高了干燥效率。
3.均匀干燥：真空干燥箱内部通常配有强制对流风扇和加热装置，可以实现箱内空气的均匀循环，使物体表面和内部的水分均匀蒸发，达到均匀干燥的效果。
这对于一些需要保持物体形状和质量稳定的材料来说尤为重要。
4.干燥过程可控：真空干燥箱通常具备温度、时间和真空度等参数的设定功能，可以根据不同物体的干燥要求进行个性化的设置。
温度和时间的控制可以保证物体经过适当的干燥时间和温度，达到最佳的干燥效果。
5.干燥过程可观察：真空干燥箱通常采用玻璃门或透明观察窗设计，用户可以直观地观察物体内部的干燥情况。
这样可以及时了解干燥的进展，避免过度干燥或不足干燥的情况发生。
6.干燥过程自动化：真空干燥箱常配备先进的控制系统，能够实现干燥过程的自动控制和监测。
通过设置好干燥程序，一旦开始干燥，设备将自动按照预定程序进行操作，使干燥过程变得简易且可靠。
7.可靠性高：真空干燥箱通常采用高品质的不锈钢材料制造，具有耐腐蚀、耐高温、耐酸碱等特性，能够在恶劣的环境条件下保持稳定的运行。
此外，真空干燥箱还具备多重安全保护装置，如过热保护、漏电保护等，确保工作安全可靠。
8.应用广泛：真空干燥箱广泛应用于化学、制药、食品、电子、仪器仪表等行业，适用于各种湿度和温度要求下的物体干燥处理。
无论是固体、液体还是粉末状物体，都可以通过真空干燥箱进行高效、均匀、可控的干燥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着工业技术的不断持续发展，大多数采用密闭和接近密闭型的常压干燥设备都被设计成真空干燥设备。
真空干燥设备是专为干燥热敏性、易分解和易氧化物质而设计的，工作时可使工作室内保持一定的真空度，并能够向内部充入惰性气体。
真空干燥设备种类繁多，结构各异。
其分类方法也不相同。
真空干燥设备主要有这几种：真空盘式连续干燥机、双锥回转真空干燥机、板式真空干燥机、低温带式连续真空干燥机、连续式真空干燥机。
真空干燥就是通过降低干燥室的压力以降低湿分的沸点，达到在低温下干燥的目的。
工业干燥机按其加热方式可分为传导式和对流式两大类。
回顾工业干燥机的发展，又可分为几个阶段，五十年代以前，主要是以传导式（例如箱式烘箱、真空干燥箱）为主。
从手工装卸料发展到半机械化、机械化和连续式干燥。
五十年代以后，干燥技术的开发为满足工业干燥的处理量大、高效、连续化、自动化的要求，重点进行了对流式干燥机的研发和开发。
到七十年代初，对流式干燥机已取代传导式干燥机的主导地位。
但随着工业的发展，在节能、环保、洁净等方面，对干燥机提出新的要求，而这些又是对流式干燥机一时难以解决的要求，因而传导式又得到新的发展。
从七十年代到八十年代初，各种新型的传导式干燥机（例如多层带式真空干燥机、双锥回转干燥机、叶片式、振动式干燥机等）取代对流式干燥机逐渐增多。
当然为了适应对节能、环保、洁净的要求，对流式也在设法加以改进，例如将传导式加热面与流化干燥机结合起来等等。
真空干燥机属于传导式干燥，即将冷凝器、真空泵与传导式干燥机配套，形成真空干燥装置。
由于真空干燥具有干燥温度低、干燥速率大、节能、设备密闭防污染等优点，因而传导式干燥机大部分可设计成真空干燥装置，真空干燥在生物制品、药品、饮品以及热敏性物料、氧敏性物料、溶剂回收等干燥中起到独特作用。
真空干燥设备按操作方式分，则可分为间歇式各连续式；按干燥过程中物料的状态分，则可分为静止型、翻动型、搅动型和振动型；按干燥机理分，可分为蒸发型和升华型。
由于真空干燥设备能用较低的温度得到较高的干燥速率，能在低温下干燥热敏性物料，也可以干燥氧敏性物料。
或有燃烧危险的物料，适用于干燥含有溶剂或有毒气体的物料。
溶剂回收容易，能将物料干燥成很低的水分，并可用于低含水率物料的进一步干燥，使真空干燥技术得到很大发展。
因而成为目前干燥设备中主要类型之一。
尽管真空干燥设备有多种形式，但有两点共同规律，一是真空干燥机多是传导传热为主，多数干燥均无固体加收系统。
二是多数干燥机都设有加热夹套，对结构设计和加工质量要求都很高。
真空干燥处理的多为附加值高的物料。
真空干燥设备结构
1、智能型程序液晶温度控制器
2、惰性气体进气阀
3、进口真空表
4、下箱体柜
电热真空干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。
工作室采用碳钢板或不锈钢板折制焊接而成，工作室与外壳之间填充保温棉。
工作室的内部放有试品搁板，用来放置各种试验物品，工作室外壁的四周装有云母加热器。
门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜。
电热真空干燥箱的抽空与充气均由电磁阀控制，电器箱在箱体的左侧或下部，电器箱的前面板上装有真空表、温控仪表及控制开关等,电器箱内装有电器元件。
工作原理
电热真空干燥箱可使工作室内保持一定的真空度并采用智能型数字温度调节仪进行温
度的设定、显示与控制。
该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。
该温控系统属P.I.D智能控温，性能可靠、使用方便。
智能型温度调节仪均有超温保护功能。
在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。
真空干燥设备应用领域十分广泛，适用于医药、食品、化工等行业的粉，粒状物料的真空干燥和混合。
