DMS深层肌肉刺激仪技术参数

合集下载

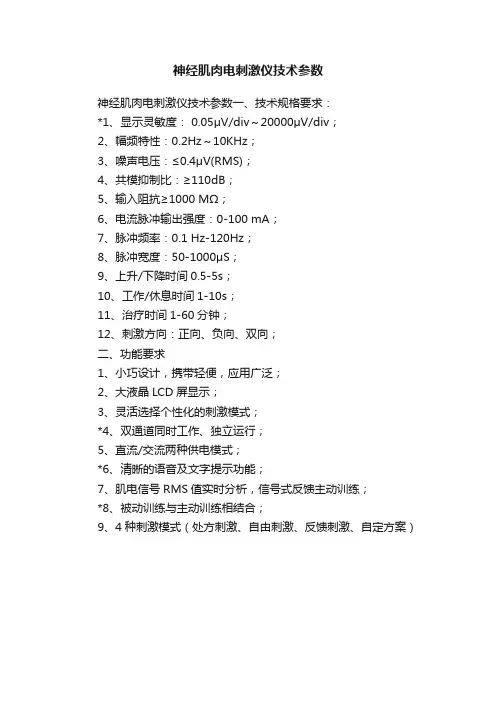

神经肌肉电刺激仪技术参数

神经肌肉电刺激仪技术参数一、技术规格要求：
*1、显示灵敏度： 0.05μV/div～20000μV/div；
2、幅频特性：0.2Hz～10KHz；
3、噪声电压：≤0.4μV(RMS)；
4、共模抑制比：≥110dB；
5、输入阻抗≥1000 MΩ；
6、电流脉冲输出强度：0-100 mA；
7、脉冲频率：0.1 Hz-120Hz；
8、脉冲宽度：50-1000μS；
9、上升/下降时间0.5-5s；
10、工作/休息时间1-10s；
11、治疗时间1-60分钟；
12、刺激方向：正向、负向、双向；
二、功能要求
1、小巧设计，携带轻便，应用广泛；
2、大液晶LCD屏显示；
3、灵活选择个性化的刺激模式；
*4、双通道同时工作、独立运行；
5、直流/交流两种供电模式；
*6、清晰的语音及文字提示功能；
7、肌电信号RMS值实时分析，信号式反馈主动训练；
*8、被动训练与主动训练相结合；
9、4种刺激模式（处方刺激、自由刺激、反馈刺激、自定方案）。

深层肌肉振动对缓解小腿三头肌运动性疲劳的即刻效应

中日友好医院学报2019年第33卷第2期Journal of China-Japan Friendship Hospital，2019Apr，Vol.33，No.2经验交流深层肌肉振动对缓解小腿三头肌运动性疲劳的即刻效应郑鑫鑫，刘佳琦，卢茜，李敏，杨天祎，雷思艺，王慧（中日友好医院康复医学科，北京100029）摘要目的：探讨应用深层肌肉振动仪（DMS）缓解运动后小腿三头肌疲劳的即刻效应。

方法：选取14例健康成年女性，按照随机数字表法分为观察组和对照组，每组各7例，所有受试者经疲劳诱导达到力竭，然后对照组给予小腿三头肌主动牵伸，观察组应用DMS；疲劳诱导后及干预后采用Borg量表评价疲劳程度；干预前、后使用等速肌力测试系统中的总做功、峰值力矩进行评估。

力竭实验主要参考受试者主观体力感觉评分（RPE）并结合测试中峰值力矩数值。

结果：治疗前后相比，2组主观疲劳度均有改善（P＜0.05），观察组疲劳减轻程度优于对照组（P=0.013）。

2组峰值力矩无统计学差异（P＞0.05）。

2组总做功无统计学差异（P＞0.05）。

结论：深层肌肉振动对缓解小腿三头肌疲劳有即刻效应，且其对主观疲劳的效果优于主动牵伸。

关键词：深层肌肉振动；主动牵伸；等速；小腿三头肌；运动性疲劳中图分类号：R493文献标识码：B文章编号：1001-0025（2019）02-0100-03doi：10.3969/j.issn.1001-0025.2019.02.009小腿三头肌包括腓肠肌和比目鱼肌。

肌构筑与肌功能密切相关[1]，比目鱼肌是维持姿势平衡的主要肌，腓肠肌只有在运动需要更多的力量和速度时才会参与。

小腿三头肌疲劳可造成肢体在整个活动中的稳定性下降。

以步行为例，由支撑末期过渡到摆动前期时小腿三头肌是主动肌，同时也是该侧肢体迈步的“推动力”，小腿三头肌疲劳可使足蹬离地面不充分，从而增加跌倒的风险[2]。

深层肌肉振动仪（deep muscle stimulator，DMS）是通过对深层肌肉组织进行振动和击打，以缓解肌肉紧张和疲劳，从而促进肌肉功能的恢复。

高能量深层肌肉刺激仪技术参数

高能量深层肌肉刺激仪技术参数1、高频率，高静音，高转速马达；2、电池容量(260OmAh,62.4Wh);3、功率(62.4Wh,±10%)；4、速度档位：400~4500rpm连续可调，点动按键电机速度步进IoorPn1；长按按键电机速度步进IOrpm o*5、按摩头(25种)；6、显不方式：液晶显不。

7、振动幅度：振动幅度:≥6mm,允差±lmm;8、充电器类型：DC插口；9、电机过载保护：有；产品优势：采用高能锂电池；智能芯片，AI智控，智能控制治疗时间，到时自动断电；多挡位变速调节，搭配25种按摩头，满足不同按摩需求；人性化设计的治疗手柄，省时省力。

适应症：主要适用于对患者肌肉刺激，按摩，以减轻和消除患者症状。

平衡功能训练及评估系统技术参数1、测试平台外形尺寸：（长）Π00mmX（宽）835mmX （高）1090mm,允差±10%。

2、操作台外形尺寸：（长）790mm×（宽）700mm×（高）1900mm,允差±10%。

3、扶手杆调节高度O〜250mm,允差±5%。

4、活动平台可绕球心上下摆动，摆动范围-10。

〜+10°,允差士2。

o5、液压阻尼器可提供6个等级的阻力调节。

*6、配置2个固定脚轮和1个万向脚轮方便转移整机。

7、配置可穿戴式安全防护腰围。

8、测试平台与主机之间采用蓝牙无线通信。

9、测试平台最大承重：136kg。

10、情景互动模式训练：产品集成了运动赛车、打钻块、记忆大师、大鱼吃小鱼等九种训练模式，让患者在娱乐、学习中得到康复训练。

11、系统配置训练评估报告：根据患者训练的数据，生成整体的评估报告，反应出患者治疗的情况。

*12、训练模式：游戏训练、正常训练、盲测3种模式。

13、生产家通过环境管理体系和职业健康安全管理体系认证。

14、生产厂家具备高新技术企业证书。

15、生产厂家荣获省长质量奖。

16、生产厂家为全国守合同重信用企业。

神经肌肉电刺激仪技术参数

神经肌肉电刺激仪技术参数
神经肌肉电刺激仪技术参数一、技术规格要求：
*1、显示灵敏度：0.05μV/div～20000μV/div；
2、幅频特性：0.2Hz～10KHz；
3、噪声电压：≤0.4μV(RMS)；
4、共模抑制比：≥110dB；
5、输入阻抗≥1000 MΩ；
6、电流脉冲输出强度：0-100 mA；
7、脉冲频率：0.1 Hz-120Hz；
8、脉冲宽度：50-1000μS；
9、上升/下降时间0.5-5s；
10、工作/休息时间1-10s；
11、治疗时间1-60分钟；
12、刺激方向：正向、负向、双向；
二、功能要求
1、小巧设计，携带轻便，应用广泛；
2、大液晶LCD屏显示；
3、灵活选择个性化的刺激模式；
*4、双通道同时工作、独立运行；
5、直流/交流两种供电模式；
*6、清晰的语音及文字提示功能；
7、肌电信号RMS值实时分析，信号式反馈主动训练；
*8、被动训练与主动训练相结合；
9、4种刺激模式（处方刺激、自由刺激、反馈刺激、自定方案）。

DMS深层肌肉刺激仪技术参数

四、技術特點
1.處方可按扳機點、肌肉筋膜和運動系統進行分類選擇不同的適用治療頭；
2.采用低壓供電方式，保證使用過程中的安全性；
3.最高頻率：60Hz
*4.每分钟最高振动次数：3600次/min
5.独特的外观设计，便于使用过程中的操作；
*6.赫兹参数60Hz，更加适用于骨肌疾病的治疗需求；
*7.多种治疗头可选，根据临床需求结合部位及强度进行选择；
深層肌肉刺激儀
技術參數
一、產品名稱
深層肌肉刺激儀
二、功能描述
深層肌肉刺激儀可用于各種骨肌疾病所導致的肌肉疼痛。通過機械振動作用于深部肌肉組織，刺激其本體感覺功能。改善病痛組織，刺激組織釋放止痛因子，進而達到止痛的目的。
三、適用范圍
肌肉、軟組織和骨關節慢性疼痛，如運動后肌肉酸痛、神經系統疾病導致的痙攣、高肌張力、肩鈣化性肌腱炎、肩峰下疼痛綜合征、網球肘、股骨大轉子疼痛綜合征、髕骨尖綜合征、脛骨結節骨軟骨炎、脛骨內側應力綜合征、插入性跟腱肌腱病、中間體跟腱肌腱病、足底筋膜炎（或足底筋膜病變）、肌筋膜疼痛綜合征（觸發點治療）、特異性腰背疼痛和根性綜合征。
*8.控制器采用线控方式，灵敏易操作，避免长期使用产生故障；
9.治疗时振动连续输出，治疗头可伸缩，可有效降低患者的疼痛感和肌肉紧张；
*10.深度可达20-60mm直击病灶;
11.深层肌肉刺激仪手柄大重量有利于固定治疗部位，免使用过程中治疗头漂浮现象；
12.内置超静音马达，免噪音干扰。
五、技术参数
规格（长×宽×高）：150×50×235mm
材质：钛合金、不锈钢、铝合金
整机重量：2.5kg
频率：60Hz
操作模式：60Hz连续震动模式
*治疗头规格：35mm、25mm、20mm

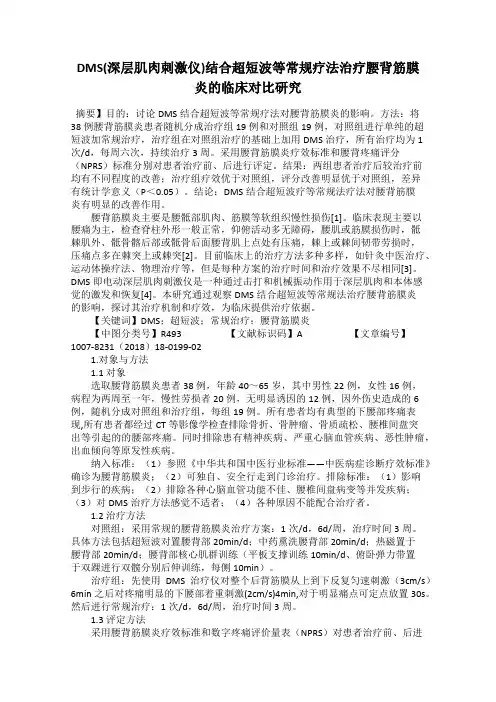

DMS(深层肌肉刺激仪)结合超短波等常规疗法治疗腰背筋膜炎的临床对比研究

DMS(深层肌肉刺激仪)结合超短波等常规疗法治疗腰背筋膜炎的临床对比研究摘要】目的：讨论DMS结合超短波等常规疗法对腰背筋膜炎的影响。

方法：将38例腰背筋膜炎患者随机分成治疗组19例和对照组19例，对照组进行单纯的超短波加常规治疗，治疗组在对照组治疗的基础上加用DMS治疗，所有治疗均为1次/d，每周六次，持续治疗3周。

采用腰背筋膜炎疗效标准和腰背疼痛评分（NPRS）标准分别对患者治疗前、后进行评定。

结果：两组患者治疗后较治疗前均有不同程度的改善；治疗组疗效优于对照组，评分改善明显优于对照组，差异有统计学意义（P＜0.05）。

结论：DMS结合超短波疗等常规法疗法对腰背筋膜炎有明显的改善作用。

腰背筋膜炎主要是腰骶部肌肉、筋膜等软组织慢性损伤[1]。

临床表现主要以腰痛为主，检查脊柱外形一般正常，仰俯活动多无障碍，腰肌或筋膜损伤时，骶棘肌外、骶骨髂后部或骶骨后面腰背肌上点处有压痛，棘上或棘间韧带劳损时，压痛点多在棘突上或棘突[2]。

目前临床上的治疗方法多种多样，如针灸中医治疗、运动体操疗法、物理治疗等，但是每种方案的治疗时间和治疗效果不尽相同[3]。

DMS即电动深层肌肉刺激仪是一种通过击打和机械振动作用于深层肌肉和本体感觉的激发和恢复[4]。

本研究通过观察DMS结合超短波等常规法治疗腰背筋膜炎的影响，探讨其治疗机制和疗效，为临床提供治疗依据。

【关键词】DMS；超短波；常规治疗；腰背筋膜炎【中图分类号】R493 【文献标识码】A 【文章编号】1007-8231（2018）18-0199-021.对象与方法1.1 对象选取腰背筋膜炎患者38例，年龄40～65岁，其中男性22例，女性16例，病程为两周至一年，慢性劳损者20例，无明显诱因的12例，因外伤史造成的6例，随机分成对照组和治疗组，每组19例。

所有患者均有典型的下腰部疼痛表现,所有患者都经过CT等影像学检查排除骨折、骨肿瘤、骨质疏松、腰椎间盘突出等引起的的腰部疼痛。

深层肌肉刺激仪（DMS）对神经根型颈椎病的疗效研究

深层肌肉刺激仪（ DMS）对神经根型颈椎病的疗效研究摘要：选择100例的神经根型颈椎病患者来进行分析，随机分成两个例数相同的对照组和观察组，所用治疗方式不一，对照组简单实施传统推拿，观察组采取传统推拿基础上加入深层肌肉刺激仪治疗。

通过对照组和观察组的各功能量表比较发现，观察组的得分显著高于对照组，并具有统计学意义（P＜0.05）。

结果表明，深层肌肉刺激仪疗法对患者的疼痛、颈椎功能障碍和日常生活活动能力的康复效果良好。

关键词：神经根型颈椎病;深层肌肉刺激仪;疗效研究随着近年来社会压力上升，神经根型颈椎病的发病率逐年提高，患者常表现出颈肩异样感、颈部僵硬伴有压痛点，严重者会出现明显的活动受限，并引起吞咽困难、视力障碍、下肢行走障碍等并发症，严重影响患者日常工作和生活。

在临床上，神经根型颈椎病有较高的发病率，有数据显示接近26-43%[1]。

传统康复治疗方式如针灸、推拿、理疗、局部封闭、牵引与康复操等手段是神经根型颈椎病治疗中的主要方案，但其治疗效果不确定。

因此，深层肌肉刺激仪与推拿联合疗法的深入研究，可以有效缩短治疗时间，有利于患者更好的康复。

1 研究对象的选择济南市某医院2019年07月～2019年12月100例神经根型颈椎病患者，100例患者分成两个例数相同的组，即为对照组、观察组，所用治疗方式不一。

经医院查核通过后，对患者发放评估量表。

此次研究承诺对所采集患者的资料进行保密，绝不对外公开。

经过研究对比分析两组患者的年龄、疾病类型以及病症的时间长短，根据结论显示并没有P＞0.05的具体反映情况。

纳入标准：（1）都符合1993年全国颈椎病专题座谈会拟定的神经根型颈椎病诊断标准及分型原则；（2）臂丛牵拉试验阳性或压顶试验阳性，神经根症状明显；（3）影像学检查椎间孔狭窄、颈椎退行性改变；（4）对该研究知情并同意。

排除标准：（1）有头颈部出血倾向、肿瘤、脊髓损伤、严重器质性疾病或合并脊髓型颈椎病等其他疾病；（2）妊娠期或哺乳期妇女；（3）有颈部手术史；（4）对本次治疗不耐受或不愿参加的患者。

高能量深层肌肉刺激仪技术参数

高能量深层肌肉刺激仪技术参数
产品技术特点：
1．可根据四种不同的应用需求使用不同的缓冲式治疗头：
A 标配钛合金标准治疗头:满足常规治疗需求。

★B 标配专利钛合金扳机点治疗头(交付时需提供专利证明文件)。

★C 标配件专利钛合金多触点治疗头(交付时需提供专利证明文件)。

★D 标配件钛合金聚焦高能量治疗头
2．操作手柄带防滑硅胶套，符合人体工学原理，有效保护治疗安全；
3．电源开关采用拨动开关形式，使用更加方便；
4．有效治疗深度超过60mm，能量损耗较少，高能量能直达深层肌肉组织; 5．主机有一定的重量，方便治疗过程中的定位和节省治疗师的体力；
6．采用进口电机，性能更加稳定可靠。

7．操作简单方便，没有复杂的连线或按键，配有专用手提包，具有便携性。

8. ★可更换式航空电源接口，方便安装和携带。

产品技术参数
1 规格：25.8 x 5.5 x 14.5cm
2 材质：钛合金、不锈钢、铝合金、铜
3 整机重量：2.6kg
4 震动频率：20--60Hz
5 电源输入电压：220V交流电
6 过流保护：最大电流5A
7 额度功率：45V A
8 操作过程中的环境温度：10°C- 35 °C
9 储存和运输的环境温度：-20°C–60°C
10 空气湿度：5%–90%, 无冷凝现象。

DMS深层肌肉刺激仪技术参数

*8.控制器采用线控方式，灵敏易操作，避免长期使用产生故障；
9.治疗时振动连续输出，治疗头可伸缩，可有效降低患者的疼痛感和肌肉紧张；
*10.深度可达20-60mm直击病灶；
11.深层肌肉刺激仪手柄大重量有利于固定治疗部位，免使用过程中治疗头漂浮现象；
12.内置超静音马达，免噪音干扰。
、技术参数规格（长X宽X高）：150X50X235mm
材质：钛合金、不锈钢、铝合金
整机重量：2.5kg
频率：60Hz
操作模式：60Hz连续震动模式
*治疗头规格：
35mm 25mm 20mm
电源输入电压：
220交流电伏
内部电源电压：
DC24V/12V
电源保险丝：放电单位每次为4A
辅助插座：100 - 240VAC/ 5A
辅助设备消耗功率：最大为200VA
技术参数
一、产品名称
深层肌肉刺激疼痛。通过机械振动作用于深部肌肉组织，刺激其本体感觉功能。改善病痛组织，刺激组织释放止痛因子，进而达到止痛的目的。
三、适用范围
肌肉、软组织和骨关节慢性疼痛，如运动后肌肉酸痛、神经系统疾病导致的痉挛、高肌张力、肩钙化性肌腱炎、肩峰下疼痛综合征、网球肘、股骨大转子疼痛综合征、髌骨尖综合征、胫骨结节骨软骨炎、胫骨内侧应力综合征、插入性跟腱肌腱病、中间体跟腱肌腱病、足底筋膜炎（或足底筋膜病变）、肌筋膜疼痛综合征（触发点治疗）、特异性腰背疼痛和根性综合征。
适用范围肌肉软组织和骨关节慢性疼痛如运动后肌肉酸痛神经系统疾病导致的痉挛高肌张力肩钙化性肌腱炎肩峰下疼痛综合征网球肘股骨大转子疼痛综合征髌骨尖综合征胫骨结节骨软骨炎胫骨内侧应力综合征插入性跟腱肌腱病中间体跟腱肌腱病足底筋膜炎或足底筋膜病变肌筋膜疼痛综合征触发点治疗特异性腰背疼痛和根性综合征

神经肌肉刺激治疗仪技术参数

神经肌肉刺激治疗仪技术参数1. 产品适用范围：采用电刺激疗法对神经和肌肉软组织进行治疗，具有缓解疼痛、改善肌肉健康状态、提高局部机能、促进软组织损伤和刺激细胞恢复功能，可用于术后恢复及康复治疗。

2. 国际知名品牌计算机，产品安全性、电磁兼容性、静电释放均符合国家标准。

3. 内置WiFi、蓝牙通信模块，且WiFi 通信模块速度为800Mbps；4. 液晶显示器，产品安全性、电磁兼容性、静电释放均符合国家标准。

5. 一体成型台车，人体工程学设计，牢固抗腐蚀，静音方向轮支持 360 度旋转，支持固定位置锁定。

6. 通道：电刺激通道数量4 个;多功能通道数量4 个。

7. 外部模拟信号通道：外部模拟信号（压力）采集与治疗通道数量 2 个（E、F）8. 外部数字信号通道：外部数字信号采集与治疗通道 1 个（EXT1）。

*9. 电流发生器2 个，可产生恒定电流。

10. *电刺激电流类型 9 种，包括：直流电流、单相脉冲、双相脉冲、补充电流脉冲、同步补充脉冲、同步双相脉冲、单相半正弦、双相半正弦、平均值（正弦）。

11. 刺激电流强度：0-100mA 任意调整，调节精度小于等于0.5 mA。

12. 刺激电流脉宽：50-1000μs 任意调整，调节精度小于等于50μs。

13. 刺激电流频率：1-2000Hz，其中1-400Hz 任意调整, 调节精度1Hz。

14. 反射采集EMG 数值可采集最大、最小、瞬间肌电位值，采集范围：0-2000 μV，肌电位灵敏度：1 μV。

15. 电极诊断功能：具有电极自动检测系统提示功能，诊断电极连接是否正常。

*16. 满足中华预防医学会《中国妇女盆底功能障碍防治项目》盆底压力及肌电评估指标要求：I 类肌纤维肌力、I 类肌纤维疲劳度、II 类肌纤维肌力、II 类肌纤维疲劳度、肌电位、阴道最大压力、控尿功能指标、控便功能指标、A3 反射指标。

*17. 满足中华预防医学会《中国妇女盆底功能障碍防治项目》盆底电生理治疗指标要求：治疗方案及治疗参数均可修改、多种治疗方式，治疗模式 11 种，包括：电刺激、条件性电刺激、阈值电刺激、反射采集、负反射采集、反射采集-电刺激、场景反射、排尿记录表、镇痛、盆底肌肉康复器、盆底肌肉康复器（阴道型）治疗。

MyotonPro 检测仪评估深层肌肉刺激治疗颈肩肌肉疼痛的疗效观察

MyotonPro 检测仪评估深层肌肉刺激治疗颈肩肌肉疼痛的疗效观察摘要目的：应用MyotonPro数字化肌肉状态检测仪评定深层肌肉刺激仪对颈肩痛患者斜方肌张力和硬度变化，并评价其对疼痛指数的影响。

方法：招募 60 例广东药科大学在读的颈肩痛受试者，随机分为观察组和对照组，各 30 例。

两组受试者均接受常规康复训练。

此外，治疗组受试者给予DMS治疗，对照组受试者给予安慰性DMS治疗。

每天治疗一次，每次 10min,每周治疗 5 次，持续治疗 2周。

两组患者均正常上学和日常生活活动。

结果：治疗前，两组患者一般资料及VAS疼痛评分、斜方肌F值、S值无统计学差异 (P＞0.05) 。

治疗后，两组患者VAS疼痛评分、斜方肌F、S值均比治疗前降低，有统计学差异 (P＜0.05) 。

治疗后，治疗组VAS疼痛评分、斜方肌F值、S值与对照组相比降低更明显，有统计学差异(P＜0.05) 。

结论：深层肌肉刺激结合常规康复训练可有效缓解颈肩部肌肉疼痛，降低肌肉张力及硬度。

关键词颈肩痛深层肌肉刺激斜方肌肌张力硬度颈肩部疼痛是危害人类健康的十大病因之一，全球患病率达 15.4%[1]。

长期固定姿势易引起颈肩部肌肉疲劳、痉挛、疼痛，是导致颈肩部肌肉疼痛的主要原因之一[2]。

随着电子产品的广泛使用和人们工作、学习和生活方式的改变，颈肩部疼痛患病群体趋于年轻化，由于长期伏案学习和使用电子产品，此病在大学生群体中的越来越常见，对患者日常生活、学习和社交活动造成严重影响[3]。

1.研究对象与方法1.1研究对象研究对象为 2022 年 1 月-12 月就读于广东药科大学，患有颈肩部疼痛的在校大学生，共 60 例，年龄 18-28 岁，使用随机数表法将受试者随机分成治疗组和对照组，每组 30 例.1.2研究方法两组受试均进行常规康复干预。

主要包括避免在长时间以同一姿势伏案学习或娱乐，指导患者每天进行牵伸、颈肩部活动及肌力训练。

运动方法主要包括颈部前屈、后伸、侧屈、环转，肩部屈曲、伸展、外展、内收、内外旋等。

深层肌肉刺激仪可行性报告

深层肌肉刺激仪设备购置可行性论证报告
医疗设备名称：深层肌肉刺激仪
申请单位：
负责人：
申报时间：
一、购置仪器设备概况
设备名称
ห้องสมุดไป่ตู้中文
深层肌肉刺激仪
规格型号
ZEPU-K5000A
英文
Deep Muscle Stimulator
国别
中国
厂家
泽普
申购数量
单价
人民币（元）
外币
使用科室
负责人
操作管理人员
附件及配套设备
合计
培训费（万元）
年维修费（万元）
环境改造费（万元）
预计总投资经费万元
经费来源：
三、可行性论证会结论
论证结论：
综上所述，泽普所生产的深入、快速、短时、除痛的深层肌肉刺激仪具有强大的市场前景。拥有先进、高效的理疗技术，具有独特的振动回弹技术和振动调频技术。使用深层肌肉刺激仪有效促进肌肉力量平衡，帮助患者恢复正确体态，促进更为有效的运动，提高了工作效率，解放治疗师。、
1.深层肌肉刺激仪临床治疗效果独一无二。目前，常规的对于疼痛、骨肌疾病的治疗以声、光、电、热、磁等治疗为主，虽然在短时间内有一定的疗效，但却不能从根本上治愈疾病。而深层肌肉刺激仪却能从根本上改变病变组织，让组织重塑，从而达到治愈。
2.ZEPU-K5000A深层肌肉刺激仪的应用范围更广,治疗师的效率更高。泽普的ZEPU-K5000A深层肌肉刺激仪其针对多种肌骨疾病具有特定的治疗效果，经过了国外专家大量临床验证，效果显著。此设备应用范围广，并且也让治疗师/医生的工作效率更高。
8.多种治疗头可选，根据临床需求结合部位及强度进行选择；
9.控制器采用线控方式，灵敏易操作，避免长期使用产生故障；

一种DMS深层肌肉刺激仪[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720357899.1(22)申请日 2017.04.07(73)专利权人北京君德医疗设备有限公司地址 100043 北京市石景山区古城大街26号国睿大厦308室专利权人河北君德医疗设备有限公司　深圳英大华康实业有限公司(72)发明人王磊　程海平　杨雷　刘辉　张以民　李鑫　(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙) 11548代理人李静(51)Int.Cl.A61H 23/02(2006.01)(54)实用新型名称一种DMS深层肌肉刺激仪(57)摘要本实用新型公开了一种DMS深层肌肉刺激仪，包括固定座，所述固定座的一侧固定连接有压环，所述压环的另一侧粘黏有皮垫，所述固定座的另一侧固定连接有驱动盒，所述驱动盒的下端固定连接有手柄，所述手柄的下端固定连接有后端盖，所述后端盖的下端固定连接有波段旋钮开关，所述波段旋钮开关的下端固定连接有电源开关，所述波段旋钮开关的下端固定连接有弹簧线，所述弹簧线的另一端固定连接有电源控制盒。

该DMS深层肌肤刺激仪，它优于传统的推拉按摩治疗，优于普通的按摩仪的左右振动治疗，更加符合临床治疗需求，大大提高了治疗师的治疗效率和治疗疗效，快速缓解了病人的疼痛，节省了治疗师的体力。

权利要求书1页说明书3页附图2页CN 207477677 U 2018.06.12C N 207477677U1.一种DMS深层肌肉刺激仪，包括固定座（4），其特征在于：所述固定座（4）的一侧固定连接有压环（3），所述压环（3）的另一侧粘黏有皮垫（2），所述固定座（4）的另一侧固定连接有驱动盒（5），所述驱动盒（5）的下端固定连接有手柄（6），所述手柄（6）的下端固定连接有后端盖（7），所述后端盖（7）的下端固定连接有波段旋钮开关（8），所述波段旋钮开关（8）的下端固定连接有电源开关（9），所述波段旋钮开关（8）的下端固定连接有弹簧线（10），所述弹簧线（10）的另一端固定连接有电源控制盒（11），所述电源控制盒（11）的另一端固定连接有电源线（12），所述手柄（6）的内部通过支架固定连接电机（23），所述电机（23）通过电路串联连接波段旋钮开关（8），所述波段旋钮开关（8）通过电路串联连接电源开关（9），所述电源开关（9）通过弹簧线（10）串联连接电源控制盒（11），所述驱动盒（5）内部下端嵌入有轴承（21），所述电机（23）的端口位置轴连接有转轴（22），所述轴承（21）的内侧活动套接转轴（22），所述转轴（22）的上端活动套接有前端盖（16），所述前端盖（16）的上端通过支架固定连接驱动盒（5）的内部上端，所述转轴（22）的表面固定套接有偏心轮（17），所述驱动盒（5）的内部设有板框（18），所述驱动盒（5）的内部一侧固定连接有定位槽（19），所述定位槽（19）的内部滑动套接有定位杆（20），所述定位杆（20）的另一端固定连接板框（18），所述板框（18）的另一端固定连接有连杆（14），所述连杆（14）的表面一侧固定套接有过渡套（13），所述固定座（4）的内部设有伸缩孔（15），所述伸缩孔（15）的内侧滑动套接过渡套（13），所述连杆（14）的另一端固定连接有振动头（1）。

深层肌肉刺激仪

深层肌肉刺激仪
可提供动能冲击和机械振动，将产生的能量作用在深层肌肉，进而促进患者及运动员的肢体恢复。其原理是通过敲击、机械振动刺激本体感觉功能，改善因各种原因如应变、乳酸堆积、扳机点、疤痕组织等导致的肌肉疼痛。
深层肌肉刺激仪的衍变历史与应用
原始:
出现疼痛用手按揉逐步收到效果
夏商周:
《史记·扁鹊仓公列传》使用按摩治疗疾病
物理因子疗法 -促进循环，缓解疼痛 -无法从根本上解决疼痛问题
深层肌肉刺激疗法 -直接瓦解病变组织，消除疼痛病因 -从分子水平促进细胞增殖和组织修复 -彻底治疗疼痛
深层肌肉刺激治疗机理——机械作用
体内传播方式：反射、折射和散射
深层肌肉刺激治疗机理 ——机械力转导的三部曲
1）机械耦合
总体而言，胞外机械刺激促进了细胞内的生化反应的进程，导致了：细胞基质重塑
effects on the nervous system (gate control, pain memory?)
深层肌肉刺激仪，专为物理疗法设计
体内传播方式：反射、折射和散射《史记·扁鹊仓公列传》使用按摩治疗疾病只在软组织上使用深层肌肉刺激仪，避免停留在脊柱部位上。出现疼痛用手按揉逐步收到效果用于骨科疾病，神经疾病、体育队、老年、保健等永远以较小的压力开始并逐渐增加压力大小。将按摩手法细分：摸、接、端、提、按、摩、推、拿使患者放松自己的手臂，治疗师可以轻松摆动患者的手臂。 ——从根本治疗病症临床使用情况：治疗师人手一把
•第一步骤
•使用深层肌肉刺激仪作用在肩部的后侧及肱三头肌上，向下止于肘部。旋转手臂，手掌向前，使用深层肌肉刺激仪作用在肩部的前部、肱二头肌、向下止于肘部。

神经肌肉刺激治疗仪(检查型)技术参数

神经肌肉刺激治疗仪（检查型）技术参数*1、设备治疗通道数量6个。

*2、电刺激治疗通道数量2个。

3、生物反馈治疗通道数量4个。

4、升级通道数量1个。

5、遥控器1个，用于设备的遥控操作。

*6、设备专用治疗软件包括：盆底功能评估系统。

7、治疗方案及治疗参数的编程：治疗程序及其电流、生物反馈、生物反馈指导线均可编程，独有的个体化方案制定。

8、病人文档的管理：记录每一位病人的治疗全过程，储存、回放并进行各种诊断与评估分析。

9、数据处理：数据可备份、统计、分析、更新。

*10、刺激电流强度：0-100mA任意调整。

*11、刺激电流脉宽：50-2000uS任意调整。

*12、刺激电流频率：1-2000Hz任意调整。

13、生物反馈 EMG 可检测范围：0-2000 uV。

14、肌电位灵敏度：1 uV。

15、治疗的游戏式显示：达到锻炼目标和结果时，出现类似游戏中的趣味性信息或提示。

*16、负生物反馈：病人可在负反馈屏幕指导下有效放松肌肉，放松治疗。

17、条件刺激：当病人进行生物反馈不能达到目标时，激活电刺激来加强肌肉收缩。

*18、生物反馈和电刺激同步通道；在同一通道上，可交叉地进行生物反馈和电刺激。

19、多阶段刺激治疗方案：阶段数定义无限制，根据治疗需要制定。

20、有生物反馈全过程的记录与浏览，可以浏览所记录的治疗全过程、反馈曲线、反馈的平均值，和肌力的测量。

21、异常情况下电流受限，设备自动停止治疗，保护病人安全。

22、听觉辅助生物反馈。

23、生物反馈信号表示方式4 种：曲线、面积、变化图和直方图。

24、治疗过程中14种基本治疗参数可调整，包括电刺激的电流类型、强度、频率、脉宽、波形，肌电位最小值与最大值的表示、生物反馈训练波形，治疗时间、休息时间、电刺激上升时间、下降时间、休息时间、阶段工作时间等。

25、治疗模式包括：电刺激、生物反馈、负生物反馈、生物反馈-电刺激。

26、预置治疗方案数150个，可满足治疗师的日常治疗需要。

DMS电动肌肉振动仪应用于康复理疗

深层肌肉刺激仪适应范围治疗原理适用范围：1、缓解肌肉过度紧张使用高能量深层肌肉刺激仪可以减少肌肉僵硬，通过治疗引起局部动脉和毛细血管循环加速，并改善组织粘度。

2、改善脊柱姿势将高能量深层肌肉刺激仪用于椎旁肌肉和相关软组织上，可尝试放松脊柱周围丰富的小肌肉群和韧带组织，并促进脊柱形态的改变，有效缓解和治疗因为脊柱问题带来的各种疾病和疼痛。

3、上下交叉综合征（肌力失衡）的康复不当的运动恢复和疾病容易引起上下交叉综合症，通过对关键组织如下肢肌群、脊柱肌群、肩部肌群、臀部肌群和韧带的针对性的放松治疗，达到康复的目的。

4、肌筋膜粘连：高能量深层肌肉刺激仪是治疗肌筋膜粘连的最主要设备之一，临床测试对比结果表明，15分钟的治疗可以帮助患者疼痛评分有积极的好转。

5、确定病例和症状的根源利用高能量深层肌肉刺激仪在过度紧张的肌肉上冲击振动引发肌肉的保护性收缩而寻找扳机点的位置和发现过度紧张的深层肌肉，从而有针对性的进行康复治疗。

6、关节松动高能量深层肌肉刺激仪既可以独立治疗，也可以结合任何其他的关节松动术、关节活动度手法治疗技术使用。

7、对感受器的刺激和按压技术类似，HDMS可以减少肌肉，肌腱，骨膜，韧带以及皮肤上的扳机点敏感度，并可通过皮肤上感觉神经的反射作用来产生镇静效果。

薛天：治疗原理：研究发现，疲劳和疾病会使肌肉纤维长度缩短并形成痉挛或扳机点，通过施加外部压力或者冲击对肌肉进行刺激与放松，能够帮助梳理肌肉筋膜，促进血液、淋巴回流，促进肌肉纤维长度的恢复，达到降低疼痛和治愈疼痛的目的。

通过使用高能量深层肌肉刺激仪，根据肌肉的自我抵制原理来进行放松与调节肌纤维长度，引起肌肉张力增加，肌腱因受到刺激而产生兴奋，冲动沿感觉神经传入中枢，从而放射性的引起肌肉的舒张达到放松肌肉的效果。

治疗效果：1、促进血液循环与淋巴回流，促进组织修复与生长2、松弛挛缩肌肉，恢复肌肉弹性3、促进肌肉功能恢复，纠正肌肉失衡4、改善本体感觉障碍，有利于关节位置重现5、减少局部乳酸堆积，缓解疲劳6、松弛疤痕组织。
