功率谱图应用
时序数据 功率谱 fft
时序数据功率谱 fft时序数据是指按照时间顺序排列的数据，通常用于描述某一现象随时间变化的特征。
功率谱是对时序数据进行频域分析的一种方法，可以用来分析信号在不同频率上的能量分布情况。
FFT（快速傅里叶变换）是一种用于计算离散傅里叶变换的快速算法，可以将时域信号转换为频域信号。
时序数据可以是各种类型的数据，例如温度、股票价格、心电图等。
通过对时序数据进行功率谱分析，可以得到信号在不同频率上的能量分布情况，从而了解信号的频谱特性。
功率谱通常使用单位功率/频率来表示，可以用来分析信号的频率成分、周期性以及噪声等信息。
FFT是一种高效的算法，可以将时域信号转换为频域信号，并且能够快速计算出信号在不同频率上的能量分布。
它通过将信号分解为不同频率的正弦和余弦波的叠加来进行频域分析。
FFT算法可以大大提高计算效率，特别适用于处理大量数据的情况。
在进行功率谱分析时，通常需要对时序数据进行预处理，例如去除直流分量、滤波等操作，以便更好地观察信号的频谱特性。
然后，可以使用FFT算法将时域信号转换为频域信号，得到信号在不同频率上的能量分布情况。
功率谱图通常以频率为横轴，功率或能量为纵轴进行表示。
除了功率谱分析，时序数据还可以进行其他频域分析方法，例如小波变换、自相关函数等。
这些方法可以从不同的角度对时序数据进行分析，揭示出不同的频率特性和周期性。
总结起来，时序数据是按照时间顺序排列的数据，功率谱是对时序数据进行频域分析的一种方法，而FFT是一种快速计算离散傅里叶变换的算法。
通过功率谱分析和FFT算法，可以揭示出时序数据在不同频率上的能量分布情况，从而更好地理解信号的频谱特性。
随机信号的功率谱
功率谱分析在信号处 理中的应用
功率谱分析在信号处理领域具有 广泛的应用，如语音信号分析、 雷达信号处理、通信信号处理等 。通过功率谱分析，可以提取信 号的特征信息，实现信号检测、 识别和分类等任务。
未来发展趋势预测
• 高分辨率功率谱估计：随着信号处理技术的发展，对功率谱估计的分辨率要求 越来越高。未来将继续研究高分辨率的功率谱估计方法，以提高信号处理的精 度和性能。
杂波背景下目标检测
在雷达和声呐应用中，接 收到的信号往往包含杂波 ，即非目标反射的信号。 杂波可能来自地面、海面 、大气等环境因素。
功率谱分析可用于区分目 标回波和杂波。目标和杂 波在功率谱上通常具有不 同的特征，如频率范围、 幅度和形状等。
通过设定合适的阈值和滤 波器，可以在杂波背景下 准确地检测出目标。
定义
随机信号是一种无法用确 定函数描述，但具有一定 统计规律性的信号。
统计规律性
随机信号在大量重复观测 下呈现出一定的统计规律 ，如均值、方差等。
连续性
随机信号通常是时间连续 的，可以用连续时间函数 表示。
随机信号分类
根据信号性质分类
01
非平稳随机信号：统计特性随时间变化的 随机信号。
03
02
平稳随机信号：统计特性不随时间变化的随 机信号。
ARMA模型法
将随机信号建模为自回归滑动平均模型（ARMA），通过求解模型参数得到功率谱估计。 该方法适用于短数据和复杂信号，但模型定阶和参数估计较困难。
不同方法比较与选择
性能比较
现代谱估计方法通常具有更高的分辨率和更低的方差，性能优于经典谱估计方法。其中，MEM和MVM在分辨率 和方差性能方面表现较好，而ARMA模型法在处理短数据和复杂信号时具有优势。
功率谱和频谱的区别
功率谱和频谱的区别功率谱和频谱是信号处理和频率分析中两个重要的概念。
尽管它们都与信号的频率特性有关，但功率谱和频谱之间存在一些区别。
本文将就功率谱和频谱的定义、计算方法以及其在实际应用中的区别进行详细介绍。
首先，我们来了解功率谱的概念。
功率谱是用来描述信号频率分布和能量分布的一种方法。
它可以通过将信号在频域上进行傅里叶变换来计算得到。
功率谱图能够展示出信号在不同频率上的功率或能量分布情况。
通常，功率谱表示信号的频率分量与其对应的功率之间的关系。
频谱则用来描述信号的频率构成。
它是信号在频域上的表示形式，能够展示出信号中不同频率分量的强度或幅度。
频谱的计算也使用了傅里叶变换，但它关注的是信号在不同频率上的幅度信息，而不是功率信息。
功率谱和频谱之间的区别在于它们关注的不同方面。
功率谱描述了信号在不同频率上的功率分布情况，即不同频率成分对信号的贡献程度。
而频谱则更加关注不同频率分量的幅度信息，即信号的频率构成。
在计算方法上，功率谱可以通过将信号进行傅里叶变换得到，然后将变换结果取模的平方。
这是因为功率谱表示的是信号在不同频率上的功率或能量分布。
而频谱的计算也可以通过傅里叶变换来实现，但一般只需要取变换结果的绝对值即可。
功率谱和频谱在实际应用中有着不同的用途。
功率谱主要用于分析信号的能量分布情况，从中可以得到信号的主要频率成分。
它在时序分析、振动分析、音频处理等领域有着广泛的应用。
而频谱则主要用于表示信号的频率构成，能够清晰展示信号中不同频率分量的强度信息。
频谱在调频广播、音频解码、通信工程等领域有着广泛的应用。
除了以上的区别，功率谱和频谱还有一个重要的概念是密度谱。
密度谱是对功率谱或频谱进行归一化处理得到的，用来表示单位频率或单位带宽上的功率或幅度信息。
密度谱能够更好地描述信号在不同频率或带宽上的分布情况，特别适用于宽带信号或窄带信号的频率分析。
综上所述，功率谱和频谱是描述信号频率特性的两个重要概念。
功率谱关注信号在不同频率上的功率分布，而频谱则关注信号的频率构成。

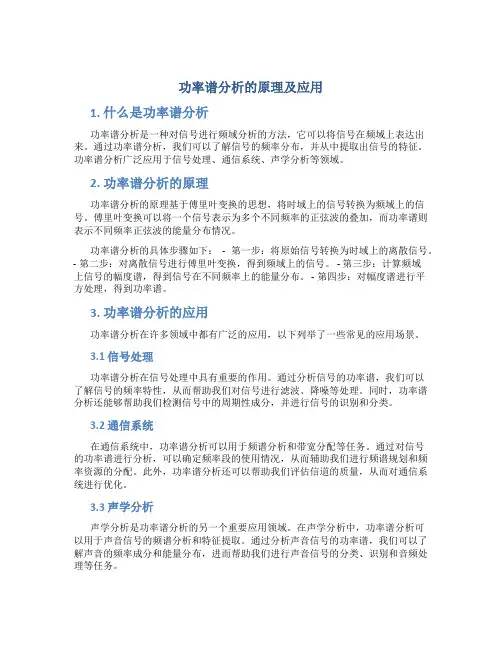

功率谱分析的原理及应用
功率谱分析的原理及应用1. 什么是功率谱分析功率谱分析是一种对信号进行频域分析的方法，它可以将信号在频域上表达出来。
通过功率谱分析，我们可以了解信号的频率分布，并从中提取出信号的特征。
功率谱分析广泛应用于信号处理、通信系统、声学分析等领域。
2. 功率谱分析的原理功率谱分析的原理基于傅里叶变换的思想，将时域上的信号转换为频域上的信号。
傅里叶变换可以将一个信号表示为多个不同频率的正弦波的叠加，而功率谱则表示不同频率正弦波的能量分布情况。
功率谱分析的具体步骤如下：- 第一步：将原始信号转换为时域上的离散信号。
- 第二步：对离散信号进行傅里叶变换，得到频域上的信号。
- 第三步：计算频域上信号的幅度谱，得到信号在不同频率上的能量分布。
- 第四步：对幅度谱进行平方处理，得到功率谱。
3. 功率谱分析的应用功率谱分析在许多领域中都有广泛的应用，以下列举了一些常见的应用场景。
3.1 信号处理功率谱分析在信号处理中具有重要的作用。
通过分析信号的功率谱，我们可以了解信号的频率特性，从而帮助我们对信号进行滤波、降噪等处理。
同时，功率谱分析还能够帮助我们检测信号中的周期性成分，并进行信号的识别和分类。
3.2 通信系统在通信系统中，功率谱分析可以用于频谱分析和带宽分配等任务。
通过对信号的功率谱进行分析，可以确定频率段的使用情况，从而辅助我们进行频谱规划和频率资源的分配。
此外，功率谱分析还可以帮助我们评估信道的质量，从而对通信系统进行优化。
3.3 声学分析声学分析是功率谱分析的另一个重要应用领域。
在声学分析中，功率谱分析可以用于声音信号的频谱分析和特征提取。
通过分析声音信号的功率谱，我们可以了解声音的频率成分和能量分布，进而帮助我们进行声音信号的分类、识别和音频处理等任务。
3.4 振动分析功率谱分析在振动分析中也得到了广泛的应用。
通过对振动信号进行功率谱分析，我们可以了解结构物的固有频率和振动模态，从而帮助我们识别结构物中存在的故障和缺陷。
功率谱分析及其应用
S x Rx e j d
Rx S x e j d
随机信号的功率谱密度
自功率谱密度函数(Auto-power spectral density function)的性质
自功率谱密度函数是实偶函数。 自功率谱密度函数是双边谱。
Cxy 2 R cos d 单边互谱密度函数 (One-sided cross-power spectrum) xy Qxy 2 Rxy sin d 其中 j
实部 Gxy Gxy e 虚部
单边功率谱(one-sided power spectrum)（非负频率 上的谱） G 2S
x x
2 Rx e j d
0
随机信号的功率谱密度
1 T 2 Rxx 0 lim x t x t 0 dt x T T 0
输入x(t)与输出y(t)的互相关函数(crosscorrelation function )为：
Rxy Rx ' x Rx 'n1 Rx 'n2 Rx 'n3
Rxy Rx ' x
S xy f
由于噪音与输入无关，所以后3项为零，于是有
可利用互谱求系统的
X(t)
系统1 系统2 可在强噪声背景下分析系统的传输特性
n1 t
n2 t
y(t)
n3 t
随机信号的功率谱密度 正弦加随机
随机信号
yt x ' t n1 ' t n2 ' t n3 ' t
功率谱估计在多载波调制解调中的应用及仿真
功率 谱 密度是 随机信 号 自相 关序 列 的离 散 时间
等于功 率谱 的真 实值 。 种谱 估计 的分 辨 率 正 比于 这 ２ ／ 而且 由于 对 数 据 截 短 和 加 窗 的 原 因 ， 得 兀 。 使 越 大谱 曲线起 伏 变化 越剧 烈 。 １ 】
对此 ， 用 改进 的周 期 图法 ， 称 ｗ ｌ 采 也 ｅ ｈ法 。 ｃ 将
接收信 号 （ ） ｎ 分成 段 ， 段长 度为 ， 分 段数 每 且
据可以重叠 ， 可采用性能较好的窗函数 ， 汉宁窗， 如 汉明窗等。 对每一分段数据求功率谱 ，
１
１ 功 率谱估计算法分析
估计 随 机信号 的功 率谱 ， 种 简单 的方 法 就 是 一 经典 的周 期 图方 法 （ｅｏｏｒ 。首 先 计 算 出 随机 ｐｒｄｇａ ｉ ｍ）
Ａｂ ｔ ａ ｔ Ｉ ｉ ｔ ｅ ｉ，ｔ ｒｅ ｋｎ ｓｏ ｏ ｕ ａ ｐ ｃ ｌ ｏ ｅ ｅ ｔ ｍ ｌｇ ｒ ｈ ｒ ｔ ｄ ｃ ｄ．Ａ ｄ ｍｏ ｕ ｓｒ ｃ ： ｎ ｔ ｓｈ ｓ ｈ ｅ ｉｄ ｆ ｐ ｌｒｔ ｉａ ｗ ｒｓ ｃｎ ］ａ ｏｉ ｍｓ ａｅ ｉ ｒ ｕ ｅ ｈ ｓ ｐ ｙ ｐ ｐ ｔ ｎ ｏ ｅ ｄ －
（ 河北大学 电信学院 ，保定 ０ １０ ） ７０ ２
摘 要 ：介 绍 了三种 目前 应 用广 泛 的 功 率谱 估 计 的典 型 算 法 。提 出一 种 将 功 率谱 估 计 应 用在 调
制 解调领 域 的技 术 。通过 Ｍａ ａ 真 了调 制 解调 过 程 ，分 析 了三 种 功 率 谱估 计算 法对 解调 误 码 ｔ ｂ仿 ｌ
Ｋｅ ｒ ｓ ｐ ｗ ｒｓ ｅ ｔ ｍ ｓｉ ｔ ；ｄ ｍ ｄ ｌｔ ｎ；ｓ ｌｔ ｎ ｂ ｅ ｎ ＭＡＩ ＡＢ；Ｂ Ｒ ｐ ｒ ｒ ｎ ｅ ｙ ｗｏ ｄ ： ｏ ｅ ｐ ｃｒ ｅ ｔ ｅ ｅ ｏ ｕａｉ ｕ ａ ｍ ｏ ｉ ａｉ ａ ｄ ｏ ， ｍｕ ｏ ｓ １ Ｅ ｆ ｍａ ｃ ｅ ｏ
功率谱密度图一种信号处理和频谱分析方法
功率谱密度图一种信号处理和频谱分析方法概述：功率谱密度图是一种常用的信号处理和频谱分析方法，可用于研究信号的频谱特性。
它提供了信号在不同频率上的能量分布信息，从而帮助我们了解信号的频率成分、能量分布和特征。
引言：在信号处理和频谱分析领域，了解信号的频域特性至关重要。
功率谱密度图称为一种有力的工具，可帮助我们理解信号的频率成分和特征。
本文将探讨功率谱密度图的基本概念、计算方法以及在实际应用中的重要性。
一、功率谱密度图的基本概念1.1 何为功率谱密度？功率谱密度是衡量信号功率在频率域上的分布的指标。
它表示了每个频率上的信号功率。
功率谱密度图通过绘制频率和功率谱密度之间的关系，展示了信号的频率成分和能量分布。
1.2 如何计算功率谱密度？计算功率谱密度可以采用多种方法，其中最常用的是基于傅里叶变换的方法。
将信号进行傅里叶变换，然后对傅里叶变换结果的幅度平方进行归一化处理，得到功率谱密度。
其他方法还包括自相关函数法和自回归法等。
1.3 功率谱密度图的表示功率谱密度图一般以频率为横轴，以功率谱密度为纵轴绘制。
常见的表示方法有折线图、曲线图或彩色图等。
图形的形状和分布可提供关于信号频率成分、能量集中和特征的重要信息。
二、功率谱密度图的应用2.1 信号的频谱分析功率谱密度图可用于信号的频谱分析，帮助我们理解信号的频率特性。
通过观察功率谱密度图，我们可以确定信号的主要频率成分和能量集中情况，进而对信号进行分类、识别和处理。
2.2 信号滤波与降噪功率谱密度图可用于信号滤波与降噪。
通过观察功率谱密度图，我们可以确定信号中噪声的频率分布情况，从而设计合适的滤波器来抑制噪声成分，提高信号质量。
2.3 通信系统设计与分析功率谱密度图在通信系统设计与分析中扮演重要角色。
在无线通信系统中，功率谱密度图可用于频谱分配、子载波分配、资源分配等方面。
通过优化功率谱密度图，可以提高系统的信号传输效率和抗干扰能力。
2.4 信号调制与解调功率谱密度图对于信号调制与解调也具有重要意义。
第5章 功率谱分析及其应用3
2 xy
Gxy 2 Gx Gy
相干函数是表示两个信号在频域内的相似 性。
随机信号的功率谱密度
▪ 频率响应函数的定义
H
Gxy Gx
▪ 谱相干函数的性质
2
Sxy ( f ) Sx ( f )Sy ( f )
油管振动自谱
第五章 信号分析技术
机械工程测试技术基础
§5.2 功率谱分析及其应用
一、自功率谱密度函数
1 定义
Sx ( f )
Rx
(
)e
j
2
f
d
称 Sx(f) 为 x(t) 的自功率谱密度函数
7
第五章 信号分析技术
机械工程测试技术基础
2 功率谱分析及其应用
2.1 自功率谱密度函数
1 定义 ➢ 根据维纳—辛钦公式，平稳随机过程的功率谱密
Sy f Sx f
测量中经常用这个公式计算频率响应函数的幅值， 但无法计算它的相位、实部和虚部。
随机信号的功率谱密度
▪ 互功率谱密度函数定义
➢
如果互相关函数满足付氏变换条件
Rxy
d
Sxy
R xy
e j d
Rxy
1
2
S xy
e j d
▪ 单边互谱密度函数
Gxy
➢ 虚部
Qxy
2
R xy
sin d
Gxy Gxy e jxy
Gxy Cxy 2 Qxy 2
xy
arctan
Qxy Cxy
第五章 信号分析技术
机械工程测试技术基础
功率谱和相关函数在脑血氧监测中的应用
功率谱和相关函数在脑血氧监测中的应用
王翔;李凯扬;秦钊;刘利军;杨宣东
【期刊名称】《武汉大学学报：理学版》
【年(卷),期】2005(51)3
【摘要】采用自制的近红外双波长脑血氧监测仪实时采集人脑血和氧的数据,应用功率谱和相关函数的方法对采集的脑血氧的数据波形进行分析.结果发现正常人脑血氧波形之间有着严格的相关性,功率谱曲线主频峰清晰,血氧的功率谱曲线吻合好;脑缺氧病人血氧波形间的相关性差,功率谱曲线表现为主频峰不清晰,功率谱曲线吻合性差.临床试验表明:脑血氧波形、功率谱和相关函数对于分析人脑血、氧生理状况及其变化具有较好的效果.
【总页数】5页(P303-307)
【关键词】脑血氧监测;功率谱;相关函数
【作者】王翔;李凯扬;秦钊;刘利军;杨宣东
【作者单位】武汉大学物理科学与技术学院
【正文语种】中文
【中图分类】O126
【相关文献】
1.夜间血氧监测在诊断慢性心力衰竭伴睡眠相关呼吸障碍中的应用 [J], 林劲松;周艺;麦华玉;卢燕珊
2.ARM处理器LPC2210在脑血氧监测仪中的应用 [J], 田展;李凯扬
3.近红外脑血氧监测设备在临床中的应用 [J], 李良成;张永顺;李忠红
4.脑电功率谱和双频谱分析技术在全麻深度监测中的应用 [J], 谢玉波;覃怡;李文志
5.近红外光谱联合脑电双频谱指数监测在深低温停循环手术脑氧平衡监测中的应用[J], 吴镜湘;沈耀峰;陈旭;章琪;徐美英
因版权原因，仅展示原文概要，查看原文内容请购买。
功率谱密度分析在信号处理中的应用
功率谱密度分析在信号处理中的应用信号是随着时间变化的电压，电流，电磁波等物理量。
信号分析是从信号中获取有用信息的过程。
这种信号常常是含有噪声的，并且要从中提取出所需的信息。
由于信号需要先进行预处理，因此，信号处理是一个复杂的任务。
在信号处理领域，功率谱密度分析是一种常用的技术，被广泛应用于信号处理和系统分析中。
一、功率谱密度分析的基本概念功率谱密度分析的目标是确定一个信号在不同频率下的功率，这是一种分析信号的频域方法。
功率谱密度是指信号在一个频带内的功率的分布，单位是瓦特/赫兹（W/Hz）。
功率谱密度分析的输出结果一般呈现为功率谱密度图，它描述了信号的能量随着频率的变化而变化的情况。
功率谱密度的计算主要基于伯努利-欧拉定理，即将复变量表示为实部与虚部的和。
对于一个实值信号x(t)，其傅里叶变换H(f)如下所示：H(f)=∫x(t)exp[-2πi f t]dt然后，对于信号x(t)和其复共轭x* (t)，可以计算出它们的积：P(f)=x(t)×x*(t)其中，t 代表时间，f 代表频率。
对于连续时间信号，P(f) 被称为功率谱密度，表示频率 f 的功率。
对于离散时间信号，其内积被替换为求和，并且功率谱密度的单位变为瓦特/赫兹（W/Hz）。
二、功率谱密度分析的应用功率谱密度分析在信号处理中有着广泛的应用，下面我们主要介绍其在音频处理和图像处理中的应用：1. 音频处理中的功率谱密度分析音频信号的功率谱密度是指一段时间内声音量随着频率变化的标志。
在音频处理中，功率谱密度分析可以用于识别音频信号的特定频率成分，并清除噪声。
在使用数字信号处理算法对音频信号进行无噪声处理时，功率谱密度图经常被使用。
通过检测功率谱密度的凸起与波峰，可以识别音频信号的某些特定频率。
功率谱密度分析还可以用于滤波器设计。
具体地说，使用功率谱密度可以确定所需滤波器的特性，例如通带的大小、截止频率等，从而设计出能清除干扰和噪声的专用滤波器。
功率谱和频率谱
功率谱和频率谱
功率谱和频率谱都是信号分析中常用的工具，用于研究信号的频域特性。
它们在不同的上下文中有不同的定义和用途：
功率谱：
1．定义：功率谱是一个信号在频域上的能量分布，表示信号在各个频率上的功率强度。
2．表示：通常用单位频率的功率密度函数来表示，即信号在单位频率范围内的功率。
3．应用：功率谱广泛应用于通信、信号处理、无线通信等领域，用于分析信号的频谱特性，识别信号中的频率成分。
频率谱：
1．定义：频率谱描述了信号在频域上的频率分布情况，表示信号中各个频率成分的相对强度。
2．表示：通常以振幅-频率图或相位-频率图的形式呈现，显示信号在不同频率上的振幅或相位信息。
3．应用：频率谱常用于音频处理、音乐分析、振动分析等领域，帮助了解信号的频率特性。
在某些情况下，功率谱和频率谱可以通过傅立叶变换来相互转换。
傅立叶变换可以将一个信号从时域（时间域）转换到频域（频率域），提供了信号在频域上的全面信息。
总的来说，功率谱和频率谱是频域分析的两个重要工具，用于深入了解信号的频率特性，从而在不同应用领域中发挥作用。
FFT在功率谱密度计算中的应用
FFT在功率谱密度计算中的应用FFT（快速傅里叶变换）在功率谱密度计算中具有广泛的应用。
功率谱密度是描述信号在不同频率成分上的能量分布的重要指标，对于信号处理、频谱分析、通信系统等领域都具有重要的意义。
下面将详细介绍FFT在功率谱密度计算中的应用。
首先，FFT可以用于信号的频谱分析。
将信号从时域转换到频域是频谱分析的基本任务之一、传统的时域分析方法，如卷积积分和相关分析等，计算复杂度较高，而FFT可以通过快速算法快速地实现从时域到频域的转换。
通过FFT，我们可以将信号变换到频域，得到信号在不同频率成分上的能量分布。
其次，FFT可以用于分析信号的周期性。
FFT可以将周期信号的频谱分布转换为多个离散频率上的复指数函数，从而可以用频率域上的峰值来确定信号的周期。
这对于分析和识别信号的周期性很有帮助，可以在实际应用中对周期信号进行定位和分类。
另外，FFT可以用于实现滤波器设计和信号去噪。
在频率域上进行滤波操作比在时域上更加直观和方便。
我们可以通过对频谱图进行调整，滤除不需要的频率分量，从而实现对信号的滤波。
相比于时域滤波方法，FFT能够更好地保持信号的频率特性并减少滤波操作对信号的时域畸变。
此外，FFT还可以用于调制解调和频谱分析。
在通信系统中，我们常常需要对信号进行调制解调，以及对不同信号进行分类和鉴别。
FFT可以将信号从时域转换到频域，对频谱进行分析，从而实现调制解调和频谱特征识别。
最后，FFT在图像处理中也有应用。
图像也可以视为二维信号，通过对图像进行FFT，可以得到图像在频域上的能量分布，从而实现图像的频谱特征提取、滤波和编码等操作。
FFT在图像处理中的应用包括图像去噪、边缘检测、图像压缩等。
总的来说，FFT在功率谱密度计算中有着广泛的应用。
通过FFT算法，可以快速地将信号从时域转换到频域，实现信号的频谱分析、滤波操作、调制解调和频谱特征提取等。
FFT在信号处理、通信系统、图像处理等领域都具有重要的作用，为相关技术的研究和应用提供了强有力的工具。
功率谱和经典谱估计的应用：
1、功率谱的应用： 功率谱反映了随机信号各频率成分功率能量的分布情况，
可以揭示信号中隐含的周期性及靠得很近的谱峰等有用的信息， 应用及其广泛。例如，在语音信号识别、雷达杂波分析、地震 勘测信号处理、水声信号处理、系统辨识中非线性系统识别、 物理光学中透镜干涉、流体力学的内波分析、太阳黑子活动周 期研究等许多领域，发挥了重要作用。
涡街流量计的信号频率与流体速度成线性比例关系，工 程应用中一般测量该信号的频率，然后根据仪表系数转换算成 实际的流量。因为噪声的原因，数字信号处理必须实现准确的 功率—频率计算。对涡街信号处理的第一步就是直接做功率谱 估计，计算功率谱能量最大的谱线对应的信号频率就是涡街信 号的频率。用这个频率来确定涡街信号的区间范围方便后续进 一步处理。
2、经典谱估计的应用：
经典谱估计法由于假定信号的自相关函数在数据观测区以外等于 零，因此估计出来的功率谱很难与信号的真实功率谱相匹配，是一种低 分辨率的谱估计方法，而现在已有很多质量更好的谱估计方法，所以经 典谱现在主要用于一些要求不高的场合，做一些基础的工作。
（1）涡街流量计
在基于经典谱估计改进方法的涡街流量计中通过经典谱估计的FFT 算法来计算信号频率的区间范围，以待后续进一步的处理。
(2）汽轮机振动信号 当汽轮机产生故障时，其振动信号的频谱能量分布情况会有 所改变，因此对振动信号进行频谱分析是当前常用的汽轮机故障 特征提取方法。周期图法
功率谱密度分析在信号处理中的应用前景展望
功率谱密度分析在信号处理中的应用前景展望信号处理是一门研究如何对信号进行采集、分析、处理和提取信息的学科。
在当今社会，信号处理已经渗透到许多不同的领域，如通信、图像处理、生物医学工程等。
功率谱密度分析作为信号处理领域中的一种重要方法，为了研究和描述信号的频域特性，正逐渐成为众多领域的研究热点和应用前景。
功率谱密度（PSD）是指以频域表示信号能量的分布。
在信号处理中，PSD分析可以帮助我们了解信号的频谱特性、频带分布和功率分布。
通过计算信号在不同频段的功率值，我们可以探究信号的频率成分及其强度，从而揭示信号的特征和隐含的信息。
功率谱密度分析的应用前景展望可从以下几个方面来探讨。
首先，功率谱密度分析在通信领域中有重要的应用前景。
通信领域中的信号处理是一项关键技术，功率谱密度分析在信号调制、信道估计、信号检测等方面发挥着关键作用。
在无线通信系统中，功率谱密度分析可以帮助我们分析信号的频域特性和噪声干扰水平，从而优化信号传输，提高通信质量和可靠性。
此外，对于各种不同调制方式的信号，如调幅、调频、多址等，功率谱密度分析可以帮助我们研究不同调制方式的频带占用情况和频谱分布，为提高频谱利用率和抗干扰能力提供技术支持。
其次，功率谱密度分析在生物医学工程中也有广泛应用的前景。
生物医学工程领域对于生物信号的分析和识别是至关重要的，功率谱密度分析可以帮助我们深入研究心电图、脑电图、肌电图等生物信号的频域特性，揭示不同频率成分在生理活动中的意义。
通过功率谱密度分析，我们可以了解生物信号中隐含的疾病特征和异常情况，为医学诊断和治疗提供参考，并推动生物医学工程领域的发展。
再次，功率谱密度分析在图像处理和计算机视觉中也有重要的应用前景。
图像处理领域中，功率谱密度分析可以用于图像增强、图像去噪、图像压缩等方面。
通过对图像频域的功率分布进行分析，我们可以针对不同频率成分进行加权处理，以提高图像的质量和清晰度。
在计算机视觉方面，功率谱密度分析可以用于图像识别、目标检测等任务中，通过分析不同频带的能量分布，提取图像的特征和模式，从而实现图像的自动化分析和识别。
功率谱图应用
1.基本方法周期图法是直接将信号的采样数据x(n)进行Fourier变换求取功率谱密度估计的方法。
假定有限长随机信号序列为x(n)。
它的Fourier变换和功率谱密度估计存在下面的关系：式中，N为随机信号序列x(n)的长度。
在离散的频率点f=kΔf,有：其中，FFT[x(n)]为对序列x(n)的Fourier变换，由于FFT[x(n)]的周期为N，求得的功率谱估计以N为周期，因此这种方法称为周期图法。
下面用例子说明如何采用这种方法进行功率谱用有限长样本序列的Fourier变换来表示随机序列的功率谱，只是一种估计或近似，不可避免存在误差。
为了减少误差，使功率谱估计更加平滑，可采用分段平均周期图法（Bartlett法）、加窗平均周期图法（Welch 法）等方法加以改进。
2. 分段平均周期图法（Bartlett法）将信号序列x(n)，n=0,1,…,N-1，分成互不重叠的P个小段，每小段由m个采样值，则P*m=N。
对每个小段信号序列进行功率谱估计，然后再取平均作为整个序列x(n)的功率谱估计。
平均周期图法还可以对信号x(n)进行重叠分段，如按2:1重叠分段，即前一段信号和后一段信号有一半是重叠的。
对每一小段信号序列进行功率谱估计，然后再取平均值作为整个序列x(n)的功率谱估计。
这两种方法都称为平均周期图法，一般后者比前者好。
程序运行结果为图9-5，上图采用不重叠分段法的功率谱估计，下图为2:1重叠分段的功率谱估计，可见后者估计曲线较为平滑。
与上例比较，平均周期图法功率谱估计具有明显效果（涨落曲线靠近0dB）。
3.加窗平均周期图法加窗平均周期图法是对分段平均周期图法的改进。
在信号序列x(n)分段后，用非矩形窗口对每一小段信号序列进行预处理，再采用前述分段平均周期图法进行整个信号序列x(n)的功率谱估计。
由窗函数的基本知识（第7章）可知，采用合适的非矩形窗口对信号进行处理可减小“频谱泄露”，同时可增加频峰的宽度，从而提高频谱分辨率。
四大谱的原理与应用
四大谱的原理与应用1. 什么是四大谱四大谱是指波形谱、频谱、时间域谱和功率谱，它们是信号处理中常用的四种分析方法。
这些谱图能够将信号的特征以图像的方式展示出来，从而方便对信号进行分析和处理。
2. 波形谱波形谱是将信号的波形图形与时间轴相对应的一种谱图。
它可以直观地展示信号的振幅、频率和相位等特征。
波形谱主要通过经典的示波器进行实时观测，适用于对信号的时域特性进行分析。
在应用中，波形谱常用于音频、视频信号的分析，能够帮助我们观察信号是否存在失真、噪声等问题，并进行相关的调整和处理。
3. 频谱频谱是将信号的频域特性以图形化的方式展示出来的谱图。
它可以分析信号中各个频率分量的强度、相位和分布情况。
频谱分析常用的方法有傅里叶变换、快速傅里叶变换等。
频谱分析在通信领域、音频处理等方面有着广泛的应用。
例如，通过频谱分析可以判断信号的带宽、频率偏移等问题，在无线电通信中可以有效地进行频谱分配和干扰分析。
4. 时间域谱时间域谱是将信号在时间轴方向上的波形图与信号强度相对应的一种谱图。
它主要用于分析信号中的时序关系、时域波形的延时、相位等特性。
时间域谱分析一般通过采用数字存储示波器等仪器进行处理。
在很多领域中，时间域谱常用于对信号的时域特性进行分析。
例如，在音频领域中，时间域谱能够直观地反映音频信号的声音强度、响度等特征，从而进行声音的增强、降噪等处理。
5. 功率谱功率谱是频谱的一种，它主要用于表示信号在各个频率范围上的功率。
功率谱分析在信号处理和通信领域中广泛应用。
通过功率谱分析，我们可以了解信号的频谱特性，判断信号的平均功率以及频率分布情况。
在实际应用中，功率谱分析可以用于调制解调、噪声分析等场景。
例如，在通信领域中，功率谱分析可以帮助我们了解信道的利用率，设计合理的载波分配方案等。
6. 总结四大谱是信号处理中常用的四种分析方法，它们分别是波形谱、频谱、时间域谱和功率谱。
这些谱图能够将信号的特征直观地展示出来，方便我们进行分析和处理。
功率谱 频谱计算
功率谱频谱计算摘要：一、引言二、功率谱和频谱的概念1.功率谱2.频谱三、功率谱和频谱的计算方法1.离散傅里叶变换（DFT）2.快速傅里叶变换（FFT）四、功率谱和频谱在实际应用中的意义1.在信号处理中的应用2.在通信系统中的应用五、总结正文：一、引言在信号处理和通信系统中，功率谱和频谱的计算是非常重要的。
它们可以帮助我们更好地分析和理解信号的特性。
本文将详细介绍功率谱和频谱的概念，以及它们的计算方法。
二、功率谱和频谱的概念1.功率谱功率谱是一种描述信号能量分布的函数，它反映了信号在不同频率下的能量大小。
功率谱通常用一个矩形图表示，横轴是频率，纵轴是信号的功率。
2.频谱频谱是信号在频域中的表示形式，它显示了信号在不同频率下的振幅和相位信息。
频谱通常用一个波形图表示，横轴是频率，纵轴是信号的振幅或相位。
三、功率谱和频谱的计算方法1.离散傅里叶变换（DFT）离散傅里叶变换是一种将时域信号转换为频域信号的算法。
它通过将信号分解成一组正弦和余弦函数的叠加，从而得到信号的频谱。
2.快速傅里叶变换（FFT）快速傅里叶变换是离散傅里叶变换的快速算法。
它利用信号的对称性和周期性，将DFT 的计算复杂度从O(N^2) 降低到O(NlogN)。
四、功率谱和频谱在实际应用中的意义1.在信号处理中的应用功率谱和频谱在信号处理中被广泛应用，如滤波、信号识别、噪声抑制等。
通过分析信号的频谱，我们可以了解信号的频率成分，从而对信号进行适当的处理。
2.在通信系统中的应用在通信系统中，功率谱和频谱的计算对于信号调制和解调、信道估计、误码纠正等环节至关重要。
准确的功率谱和频谱分析可以提高通信系统的性能和可靠性。
五、总结本文介绍了功率谱和频谱的概念，以及它们的计算方法。
通过这些方法，我们可以更好地分析和理解信号的特性。
功率谱分析方法在周期分析中的应用
其中 ＝￣ｆ （ ｋ Ａｔ ） ｇ （ ） 。
当 Ⅳ取较大值时 ， Ｐ （ 在某一频率附近会存在一个尖锐的谱峰 ， 而在别的频率处功率谱值较小 。 这个谱峰对应 的频率的倒数就是信号隐含的周期 。
１ ． ２ 最大熵 谱分 析方 法
周 期 图谱估 计法假 设没有 用 到的 自相 关 函数 为 零 ， 有其 不合 理性 。Ｂ ｕ ｒ ｇ提 出 的最 大 熵谱 估计 克 服
０ ｃ ｔ ． ２ ０ １ ３
第２ ９卷第 ５期
Ｖ０ １ ． ２ ９ Ｎｏ ． ５
［ 文章编 号 ］ １ ６ ７ ３— ２ ９ ４ ４ （ ２ ０ １ ３ ） ０ ５— ０ ０ ７ １ — ０ ４
功 率谱 分 析 方 法 在 周期 分析 中 的应 用
滗
（ 陕西理工学院 物理与 电信工程学 院，陕西 汉中 ７ ２ ３ ０ ０ ０ ）
ｋ Ａｔ ） ，
ｋ＝０， １ ， ２ ， …， Ｌ一１ ，
（ １ ）
对 加窗 函数 ｇ （
） ， 适 当补零 ， 使 Ⅳ： ２ ｍ ， 再进 行快 速傅 里叶变 换 ， 得 到周期 图谱估 计 ： Ｐ （ ｊ ｆ ） ： ‘ ｌ ， ＝０ ， １ ， ２ ， …， Ⅳ， （ ２ ）
作者简介 ： 唐 洁（ １ ９ ７ ９ 一） ， 男， 湖南省永州市人 ， 陕西理工学院讲师 ， 硕士 ， 主要研究方 向为随机信号处理 、 天体物理 。
・
７ｌ ・
陕西理工 学院学报（ 自然科学版）
第２ ９卷
于待分析的离散信号作等间距取样 ， 选取采样 间隔为△￡ ， 则：
＝
１ ０ ． １ 年、 １ １ ． １ 年、 ｌ １ ． ９ 年、 １ ０ ５ ． ３年， 这个结论和实际观测非常一致。并对这 两种周期分析方
信号的功率谱
信号的功率谱信号的功率谱随着现代科技的不断发展，信号处理变得越来越重要。
信号的功率谱是信号处理中的一个非常重要且基本的概念。
它描述了信号在不同频率上的功率分布情况，也可以帮助我们理解信号的特征和行为。
在本篇文章中，将介绍什么是功率谱，它的应用和如何计算功率谱。
什么是功率谱功率谱是指一个信号在各个频率上的功率密度分布。
简单来说，就是把一个信号分解成不同频率的成分，然后测量每个成分的功率。
功率包括振幅、周期和相位信息，所以功率谱是一个反映信号振动强度与频率之间关系的函数。
在信号处理领域中，一些经典的信号如正弦波、方波、三角波等都有特定的功率谱。
功率谱的应用信号功率谱在许多领域中都有着广泛的应用，包括通信工程、声音分析、成像等。
在通信系统中，功率谱是用来分析信道噪声特性的，以便优化数据传输质量。
在音频领域中，功率谱被用来识别声音的特征，比如说人声、乐器音等。
在成像领域中，功率谱通过多维傅里叶变换被用于图像压缩和处理。
计算功率谱计算功率谱的方法有很多种，其中最常见的方法是傅里叶转换（Fast Fourier Transform, FFT）。
傅里叶变换是一种频域分析的方法，可以把一个信号从时域转换成频域。
在进行频域分析前，我们需要先对原始信号进行采样和量化，得到离散时间序列。
然后，对这个序列进行离散傅里叶变换（Discrete Fourier Transform, DFT），得到一个频率和幅度的复数向量。
其中，复数的模表示该频率成分的振幅，角度表示相位差。
通过计算这个复数向量的模平方得到该频率成分的功率。
这个过程可以用下面的公式来表示：$$ S(f) = |Y(f)|^2 $$其中S(f)表示信号在频率f上的功率谱，Y(f) 表示信号在频域中的傅里叶变换。
在实际计算功率谱时，需要进行一些预处理工作，如对信号进行窗函数处理以减少信号泄漏等。
此外，在信号量测时还需要考虑信噪比和测量时间等因素，以确保功率谱测量的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.基本方法周期图法是直接将信号的采样数据x(n)进行Fourier变换求取功率谱密度估计的方法。
假定有限长随机信号序列为x(n)。
它的Fourier变换和功率谱密度估计存在下面的关系：式中，N为随机信号序列x(n)的长度。
在离散的频率点f=kΔf,有：其中，FFT[x(n)]为对序列x(n)的Fourier变换，由于FFT[x(n)]的周期为N，求得的功率谱估计以N为周期，因此这种方法称为周期图法。
下面用例子说明如何采用这种方法进行功率谱用有限长样本序列的Fourier变换来表示随机序列的功率谱，只是一种估计或近似，不可避免存在误差。
为了减少误差，使功率谱估计更加平滑，可采用分段平均周期图法（Bartlett法）、加窗平均周期图法（Welch 法）等方法加以改进。
2. 分段平均周期图法（Bartlett法）将信号序列x(n)，n=0,1,…,N-1，分成互不重叠的P个小段，每小段由m个采样值，则P*m=N。
对每个小段信号序列进行功率谱估计，然后再取平均作为整个序列x(n)的功率谱估计。
平均周期图法还可以对信号x(n)进行重叠分段，如按2:1重叠分段，即前一段信号和后一段信号有一半是重叠的。
对每一小段信号序列进行功率谱估计，然后再取平均值作为整个序列x(n)的功率谱估计。
这两种方法都称为平均周期图法，一般后者比前者好。
程序运行结果为图9-5，上图采用不重叠分段法的功率谱估计，下图为2:1重叠分段的功率谱估计，可见后者估计曲线较为平滑。
与上例比较，平均周期图法功率谱估计具有明显效果（涨落曲线靠近0dB）。
3.加窗平均周期图法加窗平均周期图法是对分段平均周期图法的改进。
在信号序列x(n)分段后，用非矩形窗口对每一小段信号序列进行预处理，再采用前述分段平均周期图法进行整个信号序列x(n)的功率谱估计。
由窗函数的基本知识（第7章）可知，采用合适的非矩形窗口对信号进行处理可减小“频谱泄露”，同时可增加频峰的宽度，从而提高频谱分辨率。
其中上图采用无重叠数据分段的加窗平均周期图法进行功率谱估计，而下图采用重叠数据分段的加窗平均周期图法进行功率谱估计，显然后者是更佳的，信号谱峰加宽，而噪声谱均在0dB附近，更为平坦（注意采用无重叠数据分段噪声的最大的下降分贝数大于5dB，而重叠数据分段周期图法噪声的最大下降分贝数小于5dB）。
4. Welch法估计及其MATLAB函数Welch功率谱密度就是用改进的平均周期图法来求取随机信号的功率谱密度估计的。
Welch 法采用信号重叠分段、加窗函数和FFT算法等计算一个信号序列的自功率谱估计(PSD如上例中的下半部分的求法)和两个信号序列的互功率谱估计（CSD）。
MATLAB信号处理工具箱函数提供了专门的函数PSD和CSD自动实现Welch法估计，而不需要自己编程。
（1）函数psd利用Welch法估计一个信号自功率谱密度，函数调用格式为：[Pxx[,f]]=psd(x[,Nfft,Fs,window,Noverlap,’dflag’])式中，x为信号序列；Nfft为采用的FFT长度。
这一值决定了功率谱估计速度，当Nfft采用2的幂时，程序采用快速算法；Fs为采样频率；Window定义窗函数和x分段序列的长度。
窗函数长度必须小于或等于Nfft，否则会给出错误信息；Noverlap为分段序列重叠的采样点数（长度），它应小于Nfft;dflag为去除信号趋势分量的选择项：’linear’,去除线性趋势分量，’mean’去除均值分量，’none’不做去除趋势处理。
Pxx为信号x的自功率谱密度估计。
f为返回的频率向量，它和Pxx对应，并且有相同长度。
在psd函数调用格式中，缺省值为：Nfft=min(256,length(x)),Fs=2Hz, window=hanning(Nfft),noverlap=0. 若x是实序列，函数psd仅计算频率为正的功率注意程序前半部分中频率向量f的创建方法。
它与函数psd的输出Pxx长度的关系如下：若x为实序列，当Nfft为奇数时，f=(0:(Nfft+1)/2-1)/Nfft;当Nfft为偶数时，f=(0:Nfft/2)/Nfft。
函数还有一种缺省返回值的调用格式，用于直接绘制信号序列x的功率谱估计曲线。
函数还可以计算带有置信区间的功率谱估计，调用格式为：[Pxx,Pxxc,f]=psd(x,Nfft,Fs,window,Noverlap,p)式中，p为置信区间，0<=p<=1。
由此可知，滤波器输入白噪声序列的输出信号的功率谱或自相关可以确定滤波器的频率特性。
（2）函数csd利用welch法估计两个信号的互功率谱密度，函数调用格式为： [Pxy[,f]]=csd(x,y,Nfft,Fs,window,Noverlap,’dflag’)[Pxy,Pxyc[,f]]=csd(x,y,Nfft,Fs,window,Noverlap,p)这里，x,y为两个信号序列；Pxy为x,y的互功率谱估计；其他参数的意义同自功率谱函数psd。
可以看到，两个白噪声信号的互功率谱（上图）杂乱无章，看不出周期成分，大部分功率谱在-5dB以下。
然而白噪声与带有噪声的周期信号的功率谱在其周期（频率为1000Hz）处有一峰值，清楚地表明了周期信号的周期或频率。
因此，利用未知信号与白噪声信号的互功率谱也可以检测未知信号中所含有的频率成分。
5 多窗口法多窗口法(Multitaper method,简称MTM法)利用多个正交窗口（Tapers）获得各自独立的近似功率谱估计，然后综合这些估计得到一个序列的功率谱估计。
相对于普通的周期图法，这种功率谱估计具有更大的自由度，并在估计精度和估计波动方面均有较好的效果。
普通的功率谱估计只利用单一窗口，因此在序列始端和末端均会丢失相关信息，而且无法找回。
而MTM法估计增加窗口使得丢失的信息尽量减少。
MTM法简单地采用一个参数：时间带宽积(Time-bandwidth product)NW，这个参数用以定义计算功率谱所用窗的数目，为2*NW-1。
NW越大，功率谱计算次数越多，时间域分辨率越高，而频率域分辨率降低，使得功率谱估计的波动减小。
随着NW增大，每次估计中谱泄漏增多，总功率谱估计的偏差增大。
对于每一个数据组，通常有一个最优的NW使得在估计偏差和估计波动两方面求得折中，这需要在程序中反复调试来获得。
MATLAB信号处理工具箱中函数PMTM就是采用MTM法估计功率谱密度。
函数调用格式为：[Pxx[,f]]=pmtm(x[,nw,Nfft,Fs])式中，x为信号序列；nw为时间带宽积，缺省值为4。
通常可取2，5/2，3，7/2；Nfft为FFT长度；Fs为采样频率。
上面的函数还可以通过无返回值而绘出置信区间，如pmtm(x,nw,Nfft,Fs,’option’,p)绘制带置信区间的功率谱密度估计曲线，0<=p<=1。
6 最大熵法（Maxmum entropy method， MEM法）如上所述，周期图法功率谱估计需要对信号序列“截断”或加窗处理，其结果是使估计的功率谱密度为信号序列真实谱和窗谱的卷积，导致误差的产生。
最大熵功率谱估计的目的是最大限度地保留截断后丢失的“窗口”以外信号的信息，使估计谱的熵最大。
主要方法是以已知的自相关序列r xx(0),r xx(1),…,r xx(p)为基础，外推自相关序列r xx(p+1),r xx(p+2),…，保证信息熵最大。
最大熵功率谱估计法假定随机过程是平稳高斯过程，可以证明，随机信号的最大熵谱与AR 自回归（全极点滤波器）模型谱是等价的。
MATLAB信号处理工具箱提供最大熵功率谱估计函数pmem，其调用格式为：[Pxx,f,a]=pmem(x,p,Nfft,Fs,’xcorr’)式中，x为输入信号序列或输入相关矩阵；p为全极点滤波器阶次；a为全极点滤波器模型系数向量；’xcorr’是把x认为是相关矩阵。
比较最大熵功率谱估计(MEM)和改进的平均周期图功率谱估计，可见，MEM法估计的功率谱曲线较光滑。
在这一方法中，MEM法选定全极点滤波器的阶数取得越大，能够获得的窗口外的信息越多，但计算量也越大，需要根据情况折中考虑。
7 多信号分类法MATLAB信号处理工具箱还提供另一种功率谱估计函数pmusic。
该函数执行多信号分类法（multiple signal classification， Music法)。
将数据自相关矩阵看成由信号自相关矩阵和噪声自相关矩阵两部分组成，即数据自相关矩阵R包含有两个子空间信息：信号子空间和噪声子空间。
这样，矩阵特征值向量（Eigen vector）也可分为两个子空间：信号子空间和噪声子空间。
为了求得功率谱估计，函数pmusic计算信号子空间和噪声子空间的特征值向量函数，使得在周期信号频率处函数值最大，功率谱估计出现峰值，而在其他频率处函数值最小。
其调用格式为：[Pxx,f,a]=pmusic(x,p[[,thresh],Nfft,Fs,window,Noverlap])式中,x为输入信号的向量或矩阵；p为信号子空间维数；thresh为阈值，其他参数的意义与函数psd相同。
功率谱密度相关方法的MATLAB实现%%%分段平均周期图法（Bartlett法）%运用信号不重叠分段估计功率谱Nsec=256;n=0:sigLength-1;t=n/Fs; %数据点数，分段间隔，时间序列pxx1=abs(fft(y(1:256),Nsec).^2)/Nsec; %第一段功率谱pxx2=abs(fft(y(257:512),Nsec).^2)/Nsec; %第二段功率谱pxx3=abs(fft(y(515:768),Nsec).^2)/Nsec; %第三段功率谱pxx4=abs(fft(y(769:1024),Nsec).^2)/Nsec; %第四段功率谱Pxx=10*log10((pxx1+pxx2+pxx3+pxx4)/4); %平均得到整个序列功率谱f=(0:length(Pxx)-1)*Fs/length(Pxx); %给出功率谱对应的频率%%plot(f(1:Nsec/2),Pxx(1:Nsec/2)); %绘制功率谱曲线figure,plot(f(1:Nsec),Pxx(1:Nsec)); %绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱 /dB');title('平均周期图(无重叠) N=4*256');grid on%%%运用信号重叠分段估计功率谱pxx1=abs(fft(y(1:256),Nsec).^2)/Nsec; %第一段功率谱pxx2=abs(fft(y(129:384),Nsec).^2)/Nsec; %第二段功率谱pxx3=abs(fft(y(257:512),Nsec).^2)/Nsec; %第三段功率谱pxx4=abs(fft(y(385:640),Nsec).^2)/Nsec; %第四段功率谱pxx5=abs(fft(y(513:768),Nsec).^2)/Nsec; %第五段功率谱pxx6=abs(fft(y(641:896),Nsec).^2)/Nsec; %第六段功率谱pxx7=abs(fft(y(769:1024),Nsec).^2)/Nsec; %第七段功率谱Pxx=10*log10((pxx1+pxx2+pxx3+pxx4+pxx5+pxx6+pxx7)/7); %功率谱平均并转化为dB f=(0:length(Pxx)-1)*Fs/length(Pxx); %频率序列figure,plot(f(1:Nsec/2),Pxx(1:Nsec/2)); %绘制功率谱曲线xlabel('频率/Hz'); ylabel('功率谱/dB');title('平均周期图(重叠一半) N=1024');grid on%%Nsec=256;n=0:sigLength-1;t=n/Fs; %数据长度，分段数据长度、时间序列w=hanning(256); %采用的窗口数据%采用不重叠加窗方法的功率谱估计pxx1=abs(fft(w.*y(1:256),Nsec).^2)/norm(w)^2; %第一段加窗振幅谱平方pxx2=abs(fft(w.*y(257:512),Nsec).^2)/norm(w)^2; %第二段加窗振幅谱平方pxx3=abs(fft(w.*y(513:768),Nsec).^2)/norm(w)^2; %第三段加窗振幅谱平方pxx4=abs(fft(w.*y(769:1024),Nsec).^2)/norm(w)^2; %第四段加窗振幅谱平方Pxx=10*log10((pxx1+pxx2+pxx3+pxx4)/4); %求得平均功率谱，转换为dBf=(0:length(Pxx)-1)*Fs/length(Pxx); %求得频率序列figuresubplot(2,1,1),plot(f(1:Nsec/2),Pxx(1:Nsec/2)); %绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱/dB');title('加窗平均周期图(无重叠) N=4*256');grid on%采用重叠加窗方法的功率谱估计pxx1=abs(fft(w.*y(1:256),Nsec).^2)/norm(w)^2; %第一段加窗振幅谱平方pxx2=abs(fft(w.*y(129:384),Nsec).^2)/norm(w)^2; %第二段加窗振幅谱平方pxx3=abs(fft(w.*y(257:512),Nsec).^2)/norm(w)^2; %第三段加窗振幅谱平方pxx4=abs(fft(w.*y(385:640),Nsec).^2)/norm(w)^2; %第四段加窗振幅谱平方pxx5=abs(fft(w.*y(513:768),Nsec).^2)/norm(w)^2; %第五段加窗振幅谱平方pxx6=abs(fft(w.*y(641:896),Nsec).^2)/norm(w)^2; %第六段加窗振幅谱平方pxx7=abs(fft(w.*y(769:1024),Nsec).^2)/norm(w)^2; %第七段加窗振幅谱平方Pxx=10*log10((pxx1+pxx2+pxx3+pxx4+pxx5+pxx6+pxx7)/7);%平均功率谱转换为dBf=(0:length(Pxx)-1)*Fs/length(Pxx); %频率序列subplot(2,1,2),plot(f(1:Nsec/2),Pxx(1:Nsec/2)); %绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱/dB');title('加窗平均周期图(重叠一半)N=1024');grid on%%%4分段平均周期图法（hanning窗）Nsec=256;n=0:sigLength-1;t=n/Fs;w=hanning(256);Pxx1=abs(fft(w.*y(1:256),Nsec).^2)/Nsec;Pxx2=abs(fft(w.*y(257:512),Nsec).^2)/Nsec;Pxx3=abs(fft(w.*y(513:768),Nsec).^2)/Nsec;Pxx4=abs(fft(w.*y(769:1024),Nsec).^2)/Nsec;Pxx=10*log10((Pxx1+Pxx2+Pxx3+Pxx4)/4);f=(0:length(Pxx)-1)*Fs/length(Pxx);figuresubplot(2,1,1)plot(f,Pxx);xlabel('频率/Hz');ylabel('功率谱/dB');title('Averaged Modified Periodogram (none overlap) N=4*256'); grid%4分段（2：1重叠）平均周期图法（hanning窗）Nsec=256;n=0:sigLength-1;t=n/Fs;w=hanning(256);Pxx1=abs(fft(w.*y(1:256),Nsec).^2)/Nsec;Pxx2=abs(fft(w.*y(129:384),Nsec).^2)/Nsec;Pxx3=abs(fft(w.*y(257:512),Nsec).^2)/Nsec;Pxx4=abs(fft(w.*y(385:640),Nsec).^2)/Nsec;Pxx5=abs(fft(w.*y(513:768),Nsec).^2)/Nsec;Pxx6=abs(fft(w.*y(641:896),Nsec).^2)/Nsec;Pxx7=abs(fft(w.*y(769:1024),Nsec).^2)/Nsec;Pxx=10*log10((Pxx1+Pxx2+Pxx3+Pxx4+Pxx5+Pxx6+Pxx7)/7);f=(0:length(Pxx)-1)*Fs/length(Pxx);subplot(2,1,2);plot(f,Pxx);xlabel('频率/Hz');ylabel('Power Spectrum (dB)');title('Averaged Modified Periodogram (half overlap) N=1024'); grid%%%PSD_WELCH方法%采样频率Nfft=256;n=0:sigLength-1;t=n/Fs; %数据长度、时间序列window=hanning(256); %选用的窗口noverlap=128; %分段序列重叠的采样点数（长度）dflag='none'; %不做趋势处理[Pxx,Pxxc,f]=psd(y,Nfft,Fs,window,noverlap,0.95); %功率谱估计,并以0.95的置信度给出置信区间，无返回值是绘制出置信区间figureplot(f,10*log10(Pxx)); %绘制功率谱xlabel('频率/Hz');ylabel('功率谱/dB');title('PSD—Welch方法'); grid on%%%最大熵法（MEM法）Nfft=256;n=0:sigLength-1;t=n/Fs; %数据长度、分段长度和时间序列window=hanning(256); %采用窗口[Pxx1,f]=pmem(x,20,Nfft,Fs); %采用最大熵法，采用滤波器阶数14，估计功率谱figure,subplot(2,1,1),plot(f,10*log10(Pxx1)); %绘制功率谱xlabel('频率/Hz');ylabel('功率谱/dB');title('最大熵法 Order=20原始信号功率谱');grid on[Pxx1,f]=pmem(y0,20,Nfft,Fs); %采用最大熵法，采用滤波器阶数14，估计功率谱subplot(2,1,2),plot(f,10*log10(Pxx1)); %绘制功率谱xlabel('频率/Hz');ylabel('功率谱/dB');axis([0 4000 -20 0])title('最大熵法 Order=20滤波后的信号功率谱');grid on%%%%功率谱密度%PSD_WELCH方法Nfft=512;n=0:sigLength-1;t=n/Fs; %数据长度、时间序列window=hanning(256); %选用的窗口noverlap=128; %分段序列重叠的采样点数（长度）dflag='none'; %不做趋势处理[Pxx,Pxxc,f]=psd(x,Nfft,Fs,window,noverlap,0.95); %功率谱估计,并以0.95的置信度给出置信区间，无返回值是绘制出置信区间figure;subplot(211);plot(f,10*log10(Pxx)); %绘制功率谱xlabel('频率/Hz');ylabel('功率谱/dB');grid on;title('PSD—Welch方法的原始信号功率谱')subplot(212)[Pxx,Pxxc,f]=psd(y0,Nfft,Fs,window,noverlap,0.95); %功率谱估计,并以0.95的置信度给出置信区间，无返回值是绘制出置信区间plot(f,10*log10(Pxx)); %绘制功率谱xlabel('频率/Hz');ylabel('功率谱/dB');axis([0 4000 -30 0])grid on;title('PSD—Welch方法的滤波后的信号功率谱')%%%用多窗口法(MTM)n=0:sigLength-1;t=n/Fs; %数据长度、分段数据长度，时间序列[Pxx1,f]=pmtm(x,2,Nfft,Fs); %用多窗口法(NW=4)估计功率谱figure;subplot(2,1,1),plot(f,10*log10(Pxx1)); %绘制功率谱xlabel('频率/Hz');ylabel('功率谱/dB');title('多窗口法(MTM) nw=2原始信号功率谱');grid on[Pxx,f]=pmtm(y0,2,Nfft,Fs); %用多窗口法(NW=2)估计功率谱subplot(2,1,2),plot(f,10*log10(Pxx)); %绘制功率谱xlabel('频率/Hz');ylabel('功率谱/dB');axis([0 4000 -80 -20])title('多窗口法(MTM) nw=2滤波后的信号功率谱');grid on%%%采用Welch方法估计功率谱noverlap=128; %重叠数据dflag='none'; Nfft=1024;figure;subplot(2,1,1)psd(x,Nfft,Fs,window,noverlap,dflag); %采用Welch方法估计功率谱xlabel('频率/Hz');ylabel('功率谱/dB')title('Welch方法原始信号功率谱');grid onsubplot(2,1,2)psd(y0,Nfft,Fs,window,noverlap,dflag); %采用Welch方法估计功率谱xlabel('频率/Hz');ylabel('功率谱/dB'),axis([0 4000 -30 0])title('Welch方法滤波后的信号功率谱');grid onpmusic(y0,[7,1.1],Nfft,Fs,32,16); %采用多信号分类法估计功率谱xlabel('频率/Hz'); ylabel('功率谱/dB')title('通过MUSIC法估计的伪谱')。
