制药用纯化水设备详解
制药厂纯化水设备设备工艺原理
制药厂纯化水设备设备工艺原理引言制药厂在制备药品过程中需要消耗大量的纯化水，其纯化水设备必须确保水质达到规定的标准。
本文将详细论述制药厂纯化水设备的设备工艺原理。
制药厂纯化水设备的种类目前制药厂常用的纯化水设备主要有以下几种：•反渗透（RO）水系统•蒸馏水系统•离子交换（IX）水系统•纳滤（NF）水系统•超滤（UF）水系统每一种纯化水系统都有其独特的设备工艺原理。
反渗透（RO）水系统RO水系统一般由预处理系统、反渗透系统和后处理系统三部分组成。
预处理系统主要负责去除水中的杂质和悬浮物，保证反渗透膜的稳定性和延长寿命；反渗透系统则通过反渗透膜把水分离出来，去除水中的离子、微生物和颗粒物等杂质；后处理系统则对RO水进一步进行净化和调节水质，以达到最终的纯化水水质要求。
RO水系统的工艺原理非常简单，其反渗透膜是一种半透膜，具有孔径较小、选择性较高的特点，可以过滤掉水中的有机物、无机物、微生物和颗粒物等杂质，只保留水分子和少量矿物质离子，从而使水质达到制药要求。
蒸馏水系统蒸馏水系统主要由预处理系统、蒸馏器和后处理系统三部分组成。
预处理系统同样负责去除水中的杂质和悬浮物，以保证蒸馏器的正常运行；蒸馏器则是核心部件，通过加热水使其蒸发，再经过冷凝器冷却后得到纯度较高的水；后处理系统则对蒸馏水进行进一步净化和调节水质，以达到最终的纯化水水质要求。
蒸馏水系统的原理是通过加热水使其产生蒸汽，再使蒸汽冷却、凝结、收集，从而得到纯化水。
该系统的优点是纯化水的纯度高，但不推荐用于需要维持自然水质的地区。
离子交换（IX）水系统IX水系统主要由离子交换器和后处理系统两部分组成。
纯化水通过离子交换器时，会与离子交换树脂发生化学反应，其中水中的离子会与树脂上的离子交换，从而被去除掉，同时离子交换树脂上的离子释放到水中。
后处理系统不同于其他系统，它只是针对水中杂质的最终残留进行额外的净化，以完成水质的最终调节。
IX水系统的原理是根据离子交换树脂的吸附规律来去除水中的离子，达到纯净水的目的。
生物制药纯化水设备设备工艺原理
生物制药纯化水设备设备工艺原理随着生物制药行业的发展，对纯化水的要求越来越高，而纯化水设备的技术也在不断更新，以满足不断增长的制药需求。
本文将介绍生物制药纯化水设备的设备原理和工艺流程。
生物制药纯化水设备设备原理生物制药纯化水设备的主要设备包括离子交换器、反渗透膜装置、超滤器、电除尘器、紫外线消毒和臭氧消毒等。
下面针对主要设备和其原理进行详细介绍。
离子交换器离子交换器，是将水中的阳离子和阴离子与其它离子体系中的离子作交换而实现水处理目的的一种水处理技术。
离子交换器中通常使用聚苯乙烯等类似的高分子材料为主体，其中通过较为复杂的基团化学修饰，使其具有对阴阳离子吸附作用的物理学性质。
离子交换器的原理是利用弱酸性、弱碱性树脂等离子交换材料对水中无机阴、阳离子进行吸附、交换工作。
在工作过程中，水经过离子交换器后，原来含有的离子被树脂中的同种离子替换出去，并释放出相对应数量的同种离子，从而实现纯化水的目的。
离子交换器可以分为阳离子交换树脂和阴离子交换树脂。
阳离子交换树脂中阳离子被置换，而阴离子交换树脂中阴离子被置换。
反渗透膜装置反渗透，也叫逆渗透，是利用半透膜分离溶液的技术。
反渗透膜装置是由纳滤膜、螺旋卷绕模组和压力容器组成，通过高分子膜将无机盐分和微生物等杂质过滤出去，得到高度纯净的水。
压力是反渗透工艺的关键参数，决定了输出水质量和水产量。
此外，反渗透水压力越高，能获得的输出水质量就越好。
超滤器超滤器是一种分离技术，通过不同孔径的滤膜将原水中的某些大分子或胶体颗粒截留下来，获得更高质量的水。
其原理是利用滤膜的微孔理论对水进行分子量或离子度大小的筛选，常用于去除悬浮物、细菌、病毒和亚细胞颗粒等。
电除尘器电除尘器是一种以电作用为基础进行悬浮物净化的设备，广泛应用于粉尘、沙子、烟气等的净化领域。
电除尘器的原理是利用电荷引力将悬浮物沉降到电极上，使其净化。
紫外线消毒和臭氧消毒紫外线消毒和臭氧消毒是一种无化学添加的灭菌技术。
制药纯化水系统
二、制药纯化水系统解决方案与设计优势
1.管道系统 1.1.纯化水系统各连接部分优先采 用焊接，其次卡接，杜绝使用丝牙连接 方式。 1.2.整个系统全部采用一面焊两面 的成型工艺，水质分等级不同，分别为 手动焊接和自动焊接工艺，与纯化水接 触采用自动焊接，焊完后钝化处理，提 供内规镜照片，并附有检测报告。 1.3.接触产品水的过滤器、压力表、 电导率探头、RO膜壳、紫外线均为卫生 级卡箍连接方式。 1.4.与纯化水、接触的管线均满足 GMP3D要求，胶垫为PTPE，隔膜阀水平安 装时为45度，循环管线安装设为0.5的坡 度，设最低点为排放点。 1.5.各压力段分别设采样点，以方 便检测水质。
净得瑞宗旨
专业专 注
创造卓 越
客户至 上
谢谢!
2、RO膜壳、精密过滤器技术要求 2.1.全结构为无缝304不锈钢管制成。 2.2.任何接口均为卫生级卡箍连接方式。 2.3.管线设定可完全排清内部的浓水。 2.4.纯化水区段管线为自动焊接工艺，采用德国焊机和GF专用切 管工具施实。 2.5.精密过滤器为可拆式，内部为清洁式结构，
3.功能性说明 3.1.采用日本三菱PLC+触摸屏全自动控制方式，控制线路均 为24V安全电压。 3.2.触摸屏上具有工艺流程画面，各水泵、开关、液位有动 态监控画面。 3.3.有报警记录功能，若出现异常会发出声光报警。 3.4.自动模式为一键式启动，操作简单方便。 3.5.手动模式内设管理权限，分别为：工程师和操作工两种 级别的管理。 3.6.各级水质区段设定合格水与不合格排放到前一段的功能， 确保水质稳定安全。 3.7.为了实现各区段无死角，若二级反渗透、纯化水箱满水 后，二小时内终端不用水，终端水箱液位无变化，会自动循环到 自来水箱，触发整系统重新造水，防止管道长时间不流动滋生细 菌。 3.8.各水箱液位开关系统的信号点，以及RO冲洗。(开机、循环时 间可在触摸屏上修改时间，设立权限管理)

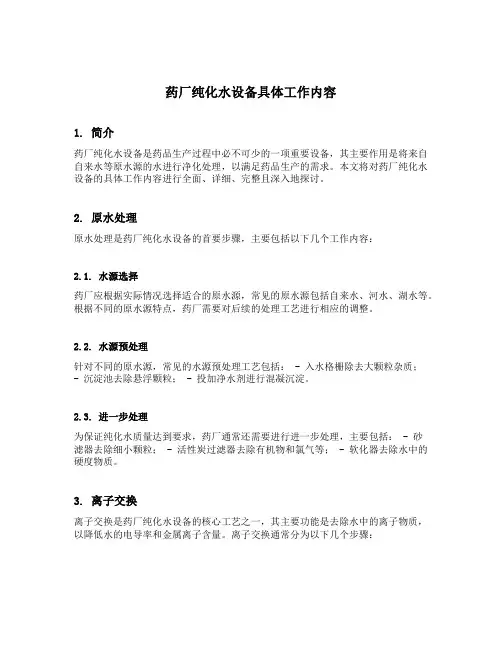

药厂纯化水设备具体工作内容
药厂纯化水设备具体工作内容1. 简介药厂纯化水设备是药品生产过程中必不可少的一项重要设备，其主要作用是将来自自来水等原水源的水进行净化处理，以满足药品生产的需求。
本文将对药厂纯化水设备的具体工作内容进行全面、详细、完整且深入地探讨。
2. 原水处理原水处理是药厂纯化水设备的首要步骤，主要包括以下几个工作内容：2.1. 水源选择药厂应根据实际情况选择适合的原水源，常见的原水源包括自来水、河水、湖水等。
根据不同的原水源特点，药厂需要对后续的处理工艺进行相应的调整。
2.2. 水源预处理针对不同的原水源，常见的水源预处理工艺包括： - 入水格栅除去大颗粒杂质；- 沉淀池去除悬浮颗粒； - 投加净水剂进行混凝沉淀。
2.3. 进一步处理为保证纯化水质量达到要求，药厂通常还需要进行进一步处理，主要包括： - 砂滤器去除细小颗粒； - 活性炭过滤器去除有机物和氯气等； - 软化器去除水中的硬度物质。
3. 离子交换离子交换是药厂纯化水设备的核心工艺之一，其主要功能是去除水中的离子物质，以降低水的电导率和金属离子含量。
离子交换通常分为以下几个步骤：3.1. 树脂选择药厂需要选择合适的离子交换树脂，根据需要去除的离子种类进行选择，常见的树脂包括阴离子交换树脂和阳离子交换树脂。
3.2. 离子交换过程离子交换通常采用固定床方式进行。
原水通过离子交换柱，离子物质与树脂发生交换反应，从而使水中的离子去除或减少。
交换后的水称为脱盐水。
3.3. 冲洗与再生随着离子交换的进行，树脂会逐渐饱和，需要进行冲洗和再生工艺。
常见的再生方法包括酸洗、碱洗等。
4. 纯化处理离子交换后的脱盐水仍然可能含有一些有机物、微量金属离子等杂质，因此还需要进行纯化处理，以达到药品生产的要求。
4.1. 活性炭吸附脱盐水经过活性炭吸附装置，活性炭会吸附降解水中的有机物、色素等。
4.2. 超滤和反渗透药厂纯化水设备通常还包括超滤和反渗透工艺，用于进一步去除水中的微量悬浮颗粒、细菌和溶解性有机物等。
LTLD制药纯化水设备技术说明
LTLD制药纯化水设备技术说明一、制药纯化水设备概述制药纯化水设备不管是在整体设计、材料选择、制备过程还是存储、分配，都符合药品生产质量管理规范。
设备采用世界上先进的反渗透制水技术和EDI连续电除盐技术，保证设备的出水水质。
二、制药纯化水设备的发展制药行业生产设备不断完善，制药厂用超纯水设备助其发展。
医药产品直接影响人们身体健康，该行业发展一直受到国家关注，国家药品监督局对该行业产品质量严格监控，推动行业健康稳定发展。
在国家监管督促下，医药行业竞争激烈，积极提升生产技术，提升产品质量，制药厂用超纯水设备改善生产用水环境，提升医药行业竞争力。
药品生产对用水要求严格，甚至需要达到无菌标准。
制药生产线中药剂的研制、实验室、设备清洗等都对水质有着不同要求。
制药厂用纯水设备的适应性和灵活性强，能够随时满足部门用纯水要求。
给制药厂生产运行带来很大便利。
三、制药纯化水设备工艺1、原水→原水加压泵→石英砂过滤器→活性炭过滤器→软水器(可选)→保安过滤器→一级反渗透设备→无菌纯水箱→纯水增压泵→紫外线杀菌器→微孔过滤器→EDI系统→无菌纯化水箱→臭氧杀菌器→纯化水增压泵→臭氧杀菌器→紫外线杀菌器→微孔过滤器→用水点2、原水→原水加压泵→石英砂过滤器→活性炭过滤器→软水器(可选)→保安过滤器→第一级反渗透→纯水箱→纯水增压泵→第二级反渗透→无菌纯化水箱→臭氧杀菌器→纯化水增压泵→臭氧杀菌器→紫外线杀菌器→微孔过滤器→用水点3、原水→原水加压泵→石英砂过滤器→活性炭过滤器→软水器(可选)→保安过滤器→第一级反渗透机→纯水箱→纯水增压泵→第二级反渗透→无菌纯水箱→纯水增压泵→紫外线杀菌器→微孔过滤器→EDI系统→菌纯化水箱→臭氧杀菌器→纯化水增压泵→臭氧杀菌器→紫外线杀菌器→微孔过滤器→用水点(原水水质电导率1000μS以上建议使用此工艺流程)四、对制药用水设备的要求1、结构设计简单、可靠、拆装简便。
2、设计采用标准化、通用化、系统化零部件。
第15章 制药用水生产设备
（三）原水预处理方法
1、加凝聚剂
聚合氯化铝（PAC）、ST高效絮凝剂（高分 子聚阳离子季胺盐电解质）
2、机械过滤
多介质过滤器、活性炭吸附器
二、单蒸馏水器
1、结构组成
蒸发锅、隔 沫装置、废 气排出器和 冷凝器等
二、单蒸馏水器
2、工作原理（电热式）
原水 → 冷凝器（预热并将蒸汽冷却） → 蒸发锅（加热沸腾）→ 除沫器（除去蒸汽 携带的泡沫、雾滴） → 冷凝器（与原水热 交换形成蒸馏水） → 出水（蒸馏水）
二、单蒸馏水器
3、单蒸馏水器的作用
可除去不挥发性有机、无机杂质，如悬浮 体、胶体、细菌、病毒及热源等。
4、电热式单蒸馏水器的特点
一次蒸馏，出水只能作为纯化水使用；产 量小，电加热，适于无汽源的场合。
三、离子交换器
1、离子交换法原理
（1）离子交换循环
① 交换循环：交换制水 → 反洗 → 再生 → 淋洗（正洗） ② 各步骤操作及作用
第15章 制要用水生产设备
第1节 纯化水设备
一、概述
（一）基本概念
1、什么是工艺用水
工艺用水是药品生产工艺中使用的水，包括饮 用水、纯化水、注射用水、灭菌注射用水。
2、各类工艺用水
（1）饮用水 供人类日常饮用和日程生活用水，包括自来水 和天然水。是制备纯化水的原料水。不能直接 作为制剂的制备或试验用水。
2、各类工艺用水
（2）纯化水
为原水经蒸馏法、离子交换法、反渗透法或 其他适宜的方法制得的不含任何附加剂的供 药用水，可作为配制剂用的溶剂或试验用水， 不得用于注射剂的配制。
（3）蒸馏水
为通过蒸馏法制得符合《中国药典》2005版 纯化水项下规定的水。
大型医药行业用纯化水设备概述
大型医药行业用纯化水设备概述资源共享来源于莱特莱德南京纯化水设备工程公司
大型医药行业所使用的纯化水设备采用膜分离的技术，去除原水中含有的悬浮物、细菌等有害物质，医药行业所用的水质非常严格，纯化水设备生产出的水质符合国家GMP的认证，得到了医药、生化制剂等行业的认可。
纯化水设备的技术要求
1、系统采用全自动控制(亦可采用手动控制)，运行时可设定自动反洗、再生程序。
2、一级反渗透和二级反渗透设有回流管道，反渗透设备设化学清洗装置和消毒装置。
3、在一级反渗透和二级反渗透间设有PH调节装置，保证设备产水电导率符合药典要求。
4、二级反渗透膜采用带正电荷的抗污染反渗透膜，以保证反渗透设备能长期稳定运行。
5、一级反渗透管路采用 304不锈钢材料，二级反渗透采用316L 不锈钢材料。
6、在第一级反渗透和第二级反渗透设备中均装有在线电导检测仪表，产水电导率可随时观看。
7、一级反渗透前设有低压保护开关，二级反渗透前设有低压保护和高压保护开关。
8、一级、二级反渗透水回收率可调整，一级反渗透回收率60-65%，二级反渗透回收率70%。
9、前处理装置均采用原装进口件：前处理设备间管路采用UPVC管材。
10、纯化水储水罐带呼吸过滤器，输送管道装有紫外线杀菌器和微孔过滤器，保证纯水符合卫生要求。
大型医药行业用纯化水设备报价
作为专业生产水处理设备的制造商，莱特莱德公司拥有一支高素质的专业化队伍，可以为客户提供合理的纯化水设备造型及科学的纯化水设备安装方案，被很多企业看中，先后与我公司建立了长期的合作关系，我们会全面为您讲解我们会全面为您讲解技术、型号、报价等专业意见。
简述制药纯化水设备设计优势及解决方案
简述制药纯化水设备设计优势及解决方案一、制药纯化水设备系统介绍该制药纯化水设备基于最新的GMP认证要求，采用整体不锈钢设计和双级反渗透纯化水处理技术，有效去除水中的各种盐类和杂质。
采出水达到净化水标准，技术先进，水质稳定，操作简单，运行成本低，绿色环保，易于维护。
可用于医疗器械、制药用水、血液净化、大输液生化产品水、医用无菌水、口服液水等。
生产的水可进一步加工成无菌蒸馏水。
二、制药纯化水设备系统采用以下工艺流程原水→ 原水增压泵→ 石英砂过滤器→ 活性炭过滤器→ 软水器（仍然适用于水硬度高的地区）→ 安全过滤器→ 一级反渗透→ 纯水箱→ 纯水增压泵→ 二级反渗透→ 无菌纯化水箱→ 臭氧消毒器→ 纯化水增压泵→ 臭氧消毒器→ 紫外线消毒器→ 微孔过滤器→ 纯化水消耗点三、制药纯化水设备系统解决方案及设计优势1、管道系统1.1.纯化水系统的连接部分最好采用焊接，然后夹紧，禁止使用螺纹连接。
1.2.整个系统采用单面和双面焊接的成型工艺，具有不同级别的水质，包括手动焊接和自动焊接。
当与纯化水接触时，使用自动焊接，焊接后进行钝化处理。
提供内部镜子照片，并附上检查报告。
1.3.与纯化水接触的管道符合GMP 3D的要求。
橡胶垫为PTPE，隔膜阀水平安装为45度。
循环管道的安装坡度为0.5，最低点设置为排放点。
1.4.与产品水接触的过滤器、压力表、电导率探头、RO膜壳、紫外线等均采用卫生级卡箍连接。
1.5.在每个压力段设置采样点，便于检测水质。
2、RO膜壳、精密过滤器技术要求2.1.整个结构由无缝304不锈钢管制成。
2.3.管道的设置可以完全排出里面的浓缩水。
2.2.任何接口均使用卫生级卡箍连接。
2.4.纯化水区段管线为自动焊接工艺，采用德国焊机和GF专用切管工具施实。
2.5.精密过滤器是可拆卸的并且内部具有清洁结构。
3、功能性说明3.1.采用日本三菱P LC+触摸屏全自动控制方式，控制线路均为24V安全电压。
医药行业用超纯水设备设备工艺原理
医药行业用超纯水设备设备工艺原理随着制药工艺的不断进步，对于药品质量的要求也越来越高，而水是制药过程中不可或缺的物质之一。
一般来说，药品的生产需要使用高纯度的水，通常需要采用纯水或超纯水来生产药品。
因此，医药行业对于超纯水设备也有着非常高的需求。
在这篇文章中，我们将会介绍医药行业用超纯水设备的工艺原理。
什么是超纯水设备？超纯水设备是一种用于制造超纯水的设备，它通常使用反渗透（RO）或电离子交换（DI）等技术来去除水中的离子，微粒和有机物等有害杂质，以获得高纯度的水。
超纯水主要用于医药行业、电子工业、食品工业等行业中，其中在制药过程中超纯水的使用尤为重要。
由于超纯水中的杂质含量非常低，因此制药过程中使用超纯水能够有效地避免药品中的杂质和不纯物。
超纯水设备的工艺原理超纯水设备主要采用反渗透或电离子交换（EDI）等技术，通过去除水中的离子、微粒和有机物等杂质来获得高纯度的水。
在超纯水设备中，DI和RO技术都占据着重要的地位。
反渗透技术反渗透是一种半透膜隔离技术，它利用了高压泵将水通过逆渗流技术从半透膜的高浓度到低浓度的方向漏出。
在反渗透过程中，水分子从半透膜的高纯度侧进入半透膜的“杂质”侧，从而使杂质被拦截在半透膜“杂质”侧。
反渗透技术具有高效、低成本、易于操控、无需加热等优点。
因此，在医药行业中，反渗透技术被广泛应用于超纯水设备中。
反渗透技术能够去除水中的大多数离子、微粒和有机物，但是对于难以去除的溶解性有机物、胶体和微生物等杂质仍有一定限制。
电离子交换技术电离子交换（EDI）技术是一种通过离子交换膜和电离子交换树脂来去除溶解的离子杂质的技术。
在EDI过程中，水流经过膜堆，离子通过离子交换膜和电离子交换树脂被去除。
膜堆通常由阳、阳、阴三层交替排列组成。
通过这个过程，EDI技术能够有效地去除水中的离子和少量溶解性有机物等杂质。
EDI技术具有高效、耐用、可再生、无污染等优点。
它可以有效地去除水中的离子和其他杂质。
药用纯化水设备主要性能及清洗过程
药用纯化水设备主要性能及清洗过程人的生活将会有许多种疾病，不同的疾病需要不同的部门，在医院中央纯水设备公司被分成很多部门，比如医院将被分为手术室、医疗等，而医院所有细菌的来源，所以医院医疗水安全是非常重要的。
药用纯化水设备主要提供医院医学水(用各种各样的清洁剂、清洗车、高压灭菌设备配套使用)，用于清洗各种各样的医疗器械、器具和物品等等。
药用纯化水设备药用纯化水设备性能1、药用纯化水设备的纯化水制水系统选用国外一流的反渗透膜组件、高压泵、紫外杀菌器、控制器等组装部件。
2、整套医疗用水制备系统全自动运行，具有预处理系统自动冲洗及再生功能，纯水箱液位和纯水输送自控功能，具有无水保护和高、低压力保护等多种装置安全功能。
3、停用期间仍具有定时进行反渗透膜自动清洗、纯水管路自动消毒和纯水自动再循环等功能，防止细菌等微生物滋生和热原产生。
4、纯化水制水系统采用的是灵活可靠的工艺设计，可适合不同水源的使用;满足用户远程、高位、多点使用的特殊要求。
并且医疗用水制备系统设有应急使用接口。
药用纯化水设备清洗流程1、冲洗：将器械、器具和物品置于流动水下冲洗，初步去除污染物。
2、洗涤：冲洗后，应用酶清洁剂或其它清洁剂浸泡后刷洗、擦洗。
3、漂洗：洗涤后，再用流动水冲洗或刷洗。
4、终末漂洗：用纯水或蒸馏水进行冲洗。
5、冲洗、洗涤、漂洗时应使用软水;终末漂洗、消毒时使用纯化水。
医疗机构的医疗服务中心是严格的重点部门，是一个坚实的基础为医院抓好经济发展和社会效益的重要分支，是医院感染控制的重点部门。
因为药用大多数与临床密切相关的部门，所以他们的工作质量和医院感染，直接关系到护理质量和患者的安全，和临床工作是同样重要的。
物品的清洁和消毒是控制感染的第一步。
制药纯化水设备工艺及使用情况说明
为保证医药行业用水安全，制药纯化水设备整个系统完全采用不锈钢材质系统组合而成，充分的保证了出水的安全可靠性。
制药纯化水设备制药纯化水设备工艺技术说明反渗透(简称RO)是膜分离技术的一种，它依靠反渗透膜在压力下使溶液中的溶剂和溶质分离的特性工作。
“渗透”是一种物理的现象，逆渗透就是在含有盐及各种细微杂质的水中(即原水)施加比自然渗透的更大的压力，使水从浓度高的一方逆渗透浓度底的一方，而原水中绝大多数的细菌杂质，有机物、重金属、细菌、及其它有害物质等都经污水口排放掉。
制药纯化水设备制药纯化水设备RO寿命缩短原因1、设备中有残余气体在高压下运行，形成气锤会损坏膜常有两种情况发生:A、设备排空后,重新运行时，气体没有排尽就快速升压运行。
应在2～4bar的压力下将余下的空气排尽后，再逐步升压运行。
B、在预处理设备与高压泵之间的接头密封不好或漏水时(尤其是微滤器及其后的管路漏水)当预处理供水不很足时，如微滤发生堵塞,在密封不好的地方由于真空会吸进部分空气。
应清洗或更换微滤器，保证管路不漏。
总之，应在流量计中没有气泡的情况下逐步升压运行，运行中发现气泡应逐渐降压检查原因。
2、关机时的方法不正确影响反渗透ROA、关机时快速降压没有进行彻底冲洗。
由于膜浓水侧的无机盐的浓度高于原水,易结垢而污染膜。
B、用投加化学试剂的预处理水冲洗。
因含化学试剂的水在设备停运期间可能引起膜污染。
在准备关机时,应停止投加化学试剂,逐步降压至3bar左右用预处理好的水冲洗10min,直至浓缩水的TDS与原水的TDS很接近为止。
制药纯化水设备正确的应用纯化水设备反渗透系统，对其进行良好的维护保养，能够确保制药纯化水设备长期稳定运行，为制药企业生产线提供符合相关质量标准的水源。
制药公司纯化水系统介绍
在运行确认中确认软化
器能进行再生的操作， 在性能确认中连续3天 监测软化器出水水质及
进出口压差。
并 联 运 行
串 联 运 行
反渗透组件
1.原理 反渗透膜是一种只允许水分子通过而不允许溶质透过 的半透膜，能阻挡所有溶解性盐及相对分子质量大 于100的有机物。 在进水侧（浓溶液）施加操作压力以克服水的自然渗 透压，当高于自然渗透压的操作压力施加于浓溶液 侧时，水分子自然渗透的流动方向就会逆转，进水 （浓溶液）中的水分子部分通过膜并成为稀溶液测 的净化产水。
出水水质及进出口压差
多 介 质 过 滤 器 产 水 流 程
多
介
质
过
滤
器
反
洗
流
程
压缩空气
多 介 质 过 滤 器 正 洗 流 程
活性炭过滤器
1.概述
除去水中的游离氯、微生物、有机物、以及部分重金属等有害 物质，达到除味除色的目的，以防止对反渗透膜系统造成影响。
2. 原理
利用活性炭表面毛细孔的吸附能力。
当回水流量超出设置的范围时，会自动更改运转频率，调 节送水量。
2.流量计 监测回水流量，通过换算表，可查出当前回水流速，
最小回水流速应≥0.9m/s（可抑制生物膜生成），同时根 据回水流量的设定范围控制循环泵转速。
3.换热器及其组件 纯化水系统进行巴氏消毒的主要部件，通过换热器前
后的温度探头确认整个水系统管网温度已达到消毒的要求。
中间水罐清洗流程图---二级反渗透膜
NAOH加药装置
调节中间水罐后的淡水pH。
当一级淡水中溶解的CO2增加，一级淡水电导率超 出设定值，设备开始向管道中加入氢氧化钠，使 一级淡水电导率降低。
1.当中间水罐或纯化水储罐液位高时，为 了保证制备系统内不存在死水引起微生物 滋生，故使系统进行低压循环，保证没有 死水产生。
医药厂专用纯水机械纯水制造设备设备工艺原理
医药厂专用纯水机械纯水制造设备设备工艺原理医药工业生产的需要高质量的水，不同于普通家庭及商业用水。
医药厂专用纯水机械就是专为医药企业提供制水方案的设备。
本文将介绍医药厂专用纯水机械制造设备的工艺原理。
设备概述医药厂专用纯水机械的主要组成部分有：•进水系统•预处理系统•膜拒绝系统•离子交换系统•后处理系统•清洗系统•控制系统进水系统主要用来将自来水引入到设备中。
预处理系统是将进水的杂质过滤掉，包括粗滤和精滤。
膜拒绝系统运用特制的膜来进一步过滤杂质，这一过程主要发挥过滤作用。
离子交换系统采用得益于离子交换技术的离子交换树脂来进一步净化水质。
经过离子交换器之后的水质基本符合纯水的标准。
后处理系统是在纯水经过离子交换器之后的加工处理流程，如超滤膜、光氧化等，以保证所得的纯水符合医疗行业的标准。
清洗系统是用来清洗纯水机械的。
设备工艺原理为了使机械纯水规格轻松达到医药行业高水平，机械纯水的制造过程至关重要。
其制造过程分为一下几步：进水进水系统用于接受自来水，它将用于后续预处理，膜过滤和离子交换过程中的源水。
在进水系统的设计中，通常使用了消毒技术，确定了处理的最终的水浸含氯量和水矿物含量。
预处理预处理系统用于过滤净水过程中大量的杂物，确保后面的处理更加顺利。
预处理过程主要分为粗滤和精滤两个阶段。
粗滤通常采用石英砂过滤器、活性炭等，以捕获更大的粒子。
精滤主要采用超滤器和反渗透膜过滤，以去除残留溶质、微生物和细菌等。
膜拒绝膜拒绝系统通常采用反渗透膜（RO膜）和超滤膜（UF膜），以实现对水中杂质的分离，从而实现对污染物的去除。
在RO膜中，一定的压力可以压缩水中的分子，使其通过半透膜，但超出分子的杂物将会衰变留在膜的外表面。
此过程一般用于高浓度污染物的处理。
而在UF 膜中，会有许多点的孔隙，即会有大小不一的微分子穿过孔隙，而大分子则被筛选出来。
此方法适用于处理中等浓度的污染物。
离子交换离子交换系统一般采用离子交换树脂来去除离子，从而提高水的纯度。
制药厂纯水设备说明书
欧珂制药纯水设备工艺及操作说明目录一、用户用水概述二、反渗透系统工艺流程简介三、工艺单元简介四、工艺主要参数一、用户用水概述制药纯水设备采用先进的单级低压反渗透加阴阳离子混床系统技术对自来水进行提纯。
结合精心设计的过滤和吸附系统，能有效的去除水中各类细菌、残留物、重金属离子等并有害健康的物质、更能去除常规手段无法去除的三氯甲烷、氟等致癌致病物。
据检测柞水当地自来水水质电导率在200us/cm左右，该设备所制纯水满足用户要求，反渗透设备出水水质小于10us/cm，混床出水水质小于1us/cm。
二、反渗透设备工艺流程简介原水箱原水增压泵多介质过滤器活性炭过滤器反渗透系统高压泵保安过滤器软化水混床系统纯水保安过滤器纯水箱纯水加压泵用水点三、工艺单元简介1．原水罐储存原水，用于沉淀水中的大泥沙颗粒及其它可沉淀物质。
同时缓冲原水管中水压不稳定对水处理系统造成的冲击。
2．原水泵恒定系统供水压力，稳定供水量。
3．多介质过滤器采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。
保证设备的产水质量，延长设备的使用寿命。
4．活性炭过滤器系统采用果壳活性炭过滤器，活性炭不但可吸附电解质离子，还可进行离子交换吸附。
经活性炭吸附还可使高锰酸钾耗氧量（COD）由15mg/L(O2)降至2～7mg/L(O2)，此外，由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用、去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物（THM）以及其它的污染物。
5．离子软化系统R/O装置为了溶解固体形物的浓缩排放和淡水的利用，为防止浓水端特别是RO装置最后一根膜组件浓水侧出现CaCO3,MgCO3,MgSO4,CaSO4,BaSO4, SrSO4, SiSO4的浓度积大于其平衡溶解度常数而结晶析出,损坏膜原件的应有特性 ,在进入反渗透膜组件之前,使用离子软化装置阻止碳酸盐, SiO2,硫酸盐的晶体析出。
生物制药设备之制水与设备—纯化水生产设备
电渗析仪
制纯化水的设备有蒸馏器、电渗析仪、二级反渗透和离子 交换柱等。
1.电渗析仪结构
电渗析器由整流器、直流电 极、离子膜、隔板、贮槽等部件 组成。离子交换膜具有选择性透 过的功能，阳离子膜只能透过阳 离子，阴离子膜只能透过阴离子。
2.电渗析仪工作原理 在直流电场中，原水中的阴、阳离子分别穿过阴、阳
二级反渗透设备
一、精密过滤器
精密过滤器是一圆筒形过滤器，主要部件有金属壳体、滤芯。其中， 金属壳体的外观结构可分为卡箍式、法兰式、吊环式等多种形式。
过滤器
过滤 滤芯
过滤器
精密过滤器的滤芯
精密过滤器结构
折叠滤芯及结构
滤芯结构
精密过滤器的滤芯有陶瓷滤芯、聚 丙烯（PP）纤维熔喷滤芯、线绕滤芯、 折叠式微孔滤芯、钛合金过滤棒等。
一级反渗透所制得的水电导率在 5s cm- -10s cm 之间。
二级反渗透制得的水，电导率≤ 5μs cm，一般为 0.2μs。 cm
四、离交换制纯化水工艺流程
机械过滤可以降低水中的阴阳离子浓度，但金属阳离子和非金属 阴离子含量仍超标，工业上常采用离子交换法进一步脱盐，将这部分 离子去除，其工艺流程如图7—6所示，所得纯水离子浓度很低，电
离子交换膜进入两侧的仓室，从而降低了原水的盐浓度成 为淡水，两侧仓室的盐浓度增加而成浓盐水。
电渗析仪工作过程
3.电渗析仪的安装和应用 在安装电渗析仪时，第一张和最后一张均为阳离子交 换膜，其余按照阴膜—隔板—阳膜—隔板的顺序安装即 可。
电渗析器具有工艺简单，除盐率高，制水成本低、操作 方便、不污染环境等主要优点，广泛应用于水的除盐，制取 软水等。
在制水生产时，精密过滤器用于拦 截从活性碳过滤器脱落下来的碳颗粒。
分析药用纯化水设备运行性能及主要功能
分析药用纯化水设备运行性能及主要功能制药过程中所需纯水要求非常严格，普通的市政自来水，不能应用在制药过程中，医院中央纯水设备公司采用市政自来水作为原水通过药用纯化水设备进行深度处理以达到中国药典相关要求，满足制药用水需求。
药用纯化水设备遵循模块化设计理念，以预处理、氧化消毒、多介质过滤、RO反渗透、UV消毒、EDI连续去离子和储存外输等功能单元为基础，在设计、制造、调试过程中将普罗名特先进的技术、精湛的工艺和严格的质量控制贯彻到每个功能单元;最终产水装置根据其用水标准的不同，经由各功能模块优化组合而成，从而保证了整个系统的高性能与高质量，使产成水完全达到或超过纯化水和注射用水的水质标准。
药用纯化水设备工艺是由模块化水处理设备、清洗与产成水存储设备、分配泵及管网等组成的。
以下描述为水处理系统设备为主的设备描述。
1.预处理系统预处理系统通常包括石英砂过滤器，过滤器,电子水处理器,全程水处理器,旋流除砂器活性炭过滤器，必要时还可以采用软化器，各设备能够自动进行臭氧水反冲洗，自动排放;辅助设备有自动加药系统，臭氧发生投加系统。
其主要功能：保证在不同的进水情况，使得二级RO系统获得一个稳定、合格的的进水水质。
2. 二级RO系统二级RO系统主要包含保安过滤器，高压泵，反渗透膜堆系统。
一级和二级RO的保安过滤器经过预处理系统后，待处理水在经高压泵进入RO膜之前,要进入保安过滤器进一步处理。
一段保安过滤器的过滤精度为5微米;二段RO为3微米。
使得大于5微米的颗粒不至于进入后续单元，保证为后续RO系统提供一个稳定安全的进料水，从而起到对高压泵和膜的安全保护。
一级和二级高压泵系统入口采用低压保护，出口采用高压保护。
高压泵采用高效率的离心水泵。
RO膜系统采用美国海德能公司的TFC膜脱除原水中的盐分，系统脱盐率>=99.0%。
一级和二级反渗透纯水冲洗系统和化学清洗系统。
一级和二级膜堆设置冲洗和化学清洗系统：先将清洗水箱用纯化水加注至预定水位。
药厂纯化水设备具体工作内容
药厂纯化水设备具体工作内容药厂纯化水设备具体工作内容概述药厂纯化水设备是指用于生产药品的纯化水处理系统，其主要作用是将自来水、地下水等原始水源经过一系列的处理工艺，去除其中的杂质、微生物等有害物质，使其达到符合药品生产标准的纯净水。
工艺流程药厂纯化水设备的工艺流程一般包括以下几个步骤：1. 原始水源处理：将自来水、地下水等原始水源进行初步处理，包括混合、加氧、澄清等。
2. 预处理：对初步处理后的原始水进行预处理，包括过滤、软化等，去除其中的微粒和硬度成分。
3. 反渗透：采用反渗透技术对预处理后的原始水进行进一步脱盐和除菌。
4. 离子交换：通过离子交换树脂对反渗透后的纯净水进行再次脱盐和去除微量离子。
5. 紫外线消毒：对离子交换后的纯净水进行紫外线消毒，杀灭其中可能存在的细菌和病毒。
6. 微生物检测：对消毒后的纯净水进行微生物检测，确保其符合药品生产标准。
设备组成药厂纯化水设备主要由以下几个组成部分：1. 原水处理系统：包括混合、加氧、澄清等工艺设备。
2. 预处理系统：包括过滤器、软化器等工艺设备。
3. 反渗透系统：包括反渗透膜、压力容器等工艺设备。
4. 离子交换系统：包括离子交换树脂、离子交换柱等工艺设备。
5. 紫外线消毒系统：包括紫外线灯管、反应器等工艺设备。
6. 微生物检测系统：包括微生物检测仪、培养皿等实验室设备。
具体工作内容1. 原水处理系统的具体工作内容：（1）混合：将自来水和地下水按照一定比例混合，以达到一定的水质要求。
（2）加氧：在混合后的原始水中加入氧气，以促进后续处理过程中微生物的繁殖和代谢。
（3）澄清：通过澄清器等设备对原始水进行初步的澄清处理，去除其中的大颗粒物质和浮游生物。
2. 预处理系统的具体工作内容：（1）过滤：通过过滤器等设备对原始水进行进一步过滤，去除其中的微小颗粒和悬浮物。
（2）软化：通过软化器等设备对原始水进行软化处理，去除其中的硬度成分。
3. 反渗透系统的具体工作内容：（1）反渗透膜：采用反渗透膜对预处理后的原始水进行进一步脱盐和除菌，去除其中的无机盐、有机物质和微生物等。
医药纯化水设备工艺特点及部件功能描述
医药纯化水设备工艺特点及部件功能描述一、纯化水设备(制药/医药纯化水设备)主要采用以下工艺流程：
原水→原水加压泵→石英砂过滤器→活性炭过滤器→软水
器→保安过滤器→第一级反渗透→纯水箱→纯水增压泵→第二级反渗透→无菌纯化水箱→臭氧杀菌器→纯化水增压泵→臭氧
杀菌器→ 紫外线杀菌器→微孔过滤器→纯化水用水点
二、纯化水设备(制药/医药纯化水设备)产品优势：
(1)符合2010国家药典，GMP认证要求以及美国FDA认证要求。
(2)纯化水设备整体采用低压渗透过滤技术，更可节能可达20%以上，长期下来可谓您节省大量电费，降低运营成本。
(3)技术提供24小时支持，纯化水设备运行稳定性高，设计采用全自动PLC控制系统，降低膜损耗，延长膜使用寿命。
(4)便捷操作，维护简便，所有故障报警全部在控制面板显示，客户第一时间就能发现问题所在。
三、纯化水设备(制药/医药纯化水设备)主要部件功能介绍：
(1)原水箱，功用：贮存系统原水，对进水起调节作用，也对进水中的杂质起一定的沉淀作用。
(2)砂滤器，功用：初步去除水中泥沙、杂质、悬浮物以及其它微粒等降低水的浊度。
(3)碳滤器，功用：利用碳的吸附原理吸附水中异色、异味、余氯等。
(4)软水器，功用：利用软水专用树脂吸附置换水中钙镁离子，降低水的硬度。
(5)保安过滤器，功用：防止大颗粒杂质进入反渗透膜，造成对膜的损坏，保护反渗透膜。
(6)反渗透主机，功用：主要是通过反渗透过滤，达到生产纯水之目的。
(7)两级纯水箱，功用：储存反渗透产水，为后段系统提供水源。
制药用水生产设备演示PPT
用气压式蒸馏水器生产蒸馏水的优点是， 不需要冷凝水，通过换热器可回收余热， 预热原水，从而降低了能耗，节约了能 源开支；二次蒸汽经过压缩、净化、冷 凝等过程后，在高温下已停留了约45分 钟，可以保证蒸馏水无菌、无热源，所 生产的蒸馏水一次就能达到药品生产质 量管理规范的要求；自动型的气压式蒸 馏水器运转正常后即可实现自动控制， 产水量大，能满足各种类型的制药生产 的需要。
塔式蒸馏水器不能长期处于 稳定状态，且消耗大量的能 量和冷却水，体积偏大，从 节能观点出发也是不经济的。
3、气压式蒸馏水器
气压式蒸馏水器又称热压式蒸馏水器， 其结构由自动进水器、热交换器、加热 室、冷凝器及蒸汽压缩机、泵等组成。
工作原理：将原水加热至沸腾汽化，产 生的二次蒸汽被蒸汽压缩机压缩，温度 和压力都同时升高，被压缩的蒸汽经冷 凝即得到成品蒸馏水。在蒸汽冷凝过程 中所释放出的潜热可用作原水预热热源。
• 水平串接式多效蒸馏水器 水平串接式多效蒸馏水器是有若干个单效膜式蒸馏器串接而成。
单效膜式蒸馏水器的内部由列管式蒸发器、发夹形管式换热器和螺旋 形气液分离器等部件构成。
制药工业中常用的是水平串接式四效蒸馏水器，由四个膜式蒸馏水 器水平串接而成。在该蒸馏水器中，二次蒸汽被引如下一效做加热 蒸汽使用，在加热室列管之间的发夹式换热器用于加热进料水。
交换：
复床 树脂床的组合分三种： 混床
联合床
复床 混床
三、反渗透法
反渗透法制备纯化水是从海水淡化发展起来的新技术。主要利用了反 渗透膜只能通过水分子而不能透过溶质的选择透过性，可将原水中的 悬浮物、有机物、胶体、细菌、病毒、盐类和离子化状态的其他物质 等除去。
常将反渗透膜做成板框式、管式、螺旋卷式或中空纤维式四种类型， 其中用得最多的是中空纤维式反渗透装置。该装置所使用的反渗透膜 为醋酸纤维素或尼龙做成的U型空心纤维管。在中空纤维反渗透装置 中，含盐原水从壳方流动，纯水透过管壁渗透到管方流动，通过管板 从一端引出。中空纤维反渗透装置大大提高了单位体积内膜的有效面 积，从而提高了单位体积产水量，目前正在制药行业中推广使用。
制剂室的纯化水设备
制药用纯化水设备从系统设计、材质选择、制备过程、
贮存、分配和使用均应符合药品生产质量管理规范的 要求。该设备是根据行业需求专门设计生产的新型水 处理器。制药用纯化水设备的整个系统都由不锈钢材 质制成，并设有消毒杀菌设备，保证设备的出水水质。 纯化水设备在制药、医疗等行业得到了广泛的应用。
制药厂用纯化水设备是水处理行业针对该行业用水特
性研制的一款专业制药用纯水设备。制药用水纯度相 对其他行业要求高，并且必须达到无菌效果。制药厂 采用纯化水设备与消毒技术相结合，才能满足其生产 需要。制药用纯化水设备采用膜分离技术，使其出水 质量达到高标准要求，这是一项节能环保型技术，解 决制药行业生产用水问题同时降低废水排量，减轻污 水处理难度。此设备在研制过程中采用耐腐蚀材料， 设备的使用寿命长，降低设备运行成本。
反渗透系统
反渗透技术应用的关键在于起除盐作用的反渗透 膜的性能。反渗透膜是一种只允许水分子通过而不允 许溶质透过的半通透膜。反渗透技术不仅使用于纯化 水的制备工艺过程中，使用反渗透法还可制造具有注 射用水质量的水，《美国药典》从十九版开始已收载 此法为制备注射用水的法定方法之一。
杀菌系统
臭氧和紫外线有序结合用于消毒/灭菌。臭氧是一 种强氧化剂，它的氧化能力在天然元素中仅次与氟， 位居第二。臭氧能氧化分解细菌内部氧化葡萄糖所必 需的葡萄糖氧化酶等，也可以直接与细菌、病毒发生 作用，破坏细胞、核糖核酸，分解DNA、RNA、蛋白 质、脂质类和多糖等大分子聚合物，使细菌的物质代 谢生长和繁殖过程遭到破坏。
多介质过滤器
多介质过滤罐大多填充石英砂、无烟煤和锰砂等 滤料。其作用主要是降低水浊度，并且可以去除水中 的大量细菌、病毒、有机物等。从而为后续的消毒工 序创造了有利条件。锰砂对铁、锰的去除效果显著。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、制药用纯化水设备概述
纯化水设备是出水水质符合国家规定的纯化水标准。纯化水设备 主要应பைடு நூலகம்在生物化学、制药厂、医院、实验室等行业，出水水质 必须符合这些企业的用水需求。纯化水设备采用的核心技术是反 渗透技术、EDI技术相结合，确保该纯化水设备出水质量稳定， 系统运行平稳，适合企业发展生产的实际需要。
4、精密过滤器 精密过滤器又称保安过滤器，过滤精度 一般为5μ m。其作用在于截留一切粒径 大于5μ m的物质，以满足反渗透的入水 要求。 5、反渗透
反渗透技术应用的关键在于起除盐作用 的反渗透膜的性能。
6、电法去离子(EDI)
电法离子交换系统(EDI)亦是一种离子交换系统，这种离子交换系 统使用一个混合树脂床，采用选择性的渗透膜以及充电器，以保证 水处理的连续进行和树脂的连续再生。 7、杀菌系统 A、氧和紫外地有序结合用于消毒/灭菌。
二、
制药用纯化水设备系统说明
1、自动反冲洗多介质过滤器 多介质过滤罐大多填充石英砂、无烟煤和锰砂等滤料。其作用主要是 降低水浊度，并且可以去除水中的大量细菌、病毒、有机物等。从而 为后续的消毒工序创造了有利条件。锰砂对铁、锰的去除效果显著。
2、自动反冲活性炭过滤罐 椰壳活性炭，具有大量的微孔和巨大的比表面积，具有极强的物理吸 附能力。能够十分有效的吸附水中杂质，尤其是有机物和微生物。
3、自动反冲、再生软化罐 软化罐内填充钠型阳离子交换树脂。克通过树脂的离子交 换反应，降低水的硬度，防止钙、镁离子与碳酸根、硫酸根离子 结合，在后序水处理设备或管道中结垢。 4、精密过滤器 精密过滤器又称保安过滤器，过滤精度一般为5μ m。其作 用在于截留一切粒径大于5μ m的物质，以满足反渗透的入水要求。
B、循环回流以防止细菌滋生。
制药用纯化水设备厂家报价
净得瑞宗旨
专业专 注
创造卓 越
客户至 上
谢谢!
