高性能无收缩水泥基灌浆料的研制
无收缩灌浆料配方
![无收缩灌浆料配方](https://img.taocdn.com/s3/m/2c9870e85122aaea998fcc22bcd126fff7055d0d.png)
不再愁选择,自己研制无收缩灌浆料配方在施工过程中,无收缩灌浆料往往是不可或缺的材料。
而对于许多施工单位来说,难点就在于如何选择一款性能优良、价格合理的无收缩灌浆料。
如果你还在为此烦恼,不如自己动手研制一份配方吧!下面就来详细介绍如何制作无收缩灌浆料。
1.材料准备配方中的原材料主要有水泥、硅酸二钙、沙子以及一些助剂,其中硅酸二钙可以通过高岭土和粉煤灰配比获得。
具体材料用量可根据实际需要进行调整。
2.生产工艺2.1 水泥搅拌选取一定比例的水泥与水进行搅拌,具体比例可在试验中进行调整。
搅拌至均匀后可放置。
2.2 接着加入硅酸二钙、沙子将搅拌好的水泥与硅酸二钙、沙子一同放入搅拌机中进行混合,并且保持较高的搅拌速度。
混合时间视具体情况而定,大概为10-15分钟左右即可。
2.3 加入助剂按比例加入少量的助剂,如卡泡剂、缓凝剂等。
助剂的使用量不要过多,一是防止对灌浆料性能的影响,二是防止造成浪费。
2.4 混合均匀将灌浆料混合均匀,视具体使用环境而定选择混合时间。
3.使用技巧3.1注入孔洞选择合适的注入点,将无收缩灌浆料注入孔洞中,可使用注浆泵,注射枪等工具。
注入过程中应缓慢进行,尽可能充填整个孔洞。
3.2 注意事项使用无收缩灌浆料时一定要注意施工环境温度,最好在较温暖的环境下使用。
同时要确保施工前将孔洞表面清理干净,以免影响注浆效果。
通过以上步骤,我们就可以自己研制一份性能优良、价格合理的无收缩灌浆料了。
自制配方的好处不仅在于可以满足不同的施工需求,还能够提升自己的技术水平。
高性能无收缩水泥基灌浆料的研制
![高性能无收缩水泥基灌浆料的研制](https://img.taocdn.com/s3/m/de382248a8956bec0975e3c9.png)
时间 ,灌浆 料需 通 过 5 mm方形 网筛灌 人 MA S R H漏
斗, 以避免 在漏 斗 中 出现 影 响砂浆 流 出管 口的 团块 。 术 。 能够 222 膨胀 率 :技∞ 浆 料硬 化 后 , . 获 得 饱 满 .. 为 了使 灌
材行 业标 准 《 泥基 灌 浆 材料 》 J/9 6 2 0 )提 水 (cr 8 —0 5 , r
使用 功能 , 已无法 满足 现代 生 活 的要 求 , 需进 行 均 急 加 固和改 造 。水 泥基 灌浆 材 料 是一 种应 用最 多 的材 料, 它具 有 耐 久性 好 、 度高 、 强 无毒 、 污 染 、 格 便 无 价
宜等 优点 。国 内外 对 水泥 基 灌浆 材 料进 行 了很 多研
向膨胀率以及钢筋握裹强度等方面对该灌浆材料的
性 能进行 了较 全 面研究 。
2 试 验
22 钢 筋握裹 强 度 : .4 . 无论是 修 补 加 固工 程还是 设 备
维普资讯
基础灌浆要保证灌浆料与钢筋具有足够的握裹强度 , 才能达到一体化的 目的。J / 8 —0 5 C 9 6 20 标准规定的 T
面研 究 。 关键 词 : 泥 基 灌 浆 材 料 竖 向膨 胀 率 钢 筋 握 裹 强 度 水
1 引言
21 试 验原 材料 .
随着 国民经 济 的高速 发 展 ,人 们 对 建筑 的需求
也不 断发 展 ,许 多 已有建 筑 物 无论 是 外 观状 况 还是
水泥 : 海螺 5 . 25硅酸 盐水 泥 。 砂 : 粒径 小于 47 m 中粗砂 。 采用 . m 5 水 : 自来 水 。 室温 外 加 剂 : D A聚羧 酸 型高效 减 水剂 ; E A V U A型干 粉膨胀 剂 ;F型 消泡 剂 。 J 22 试 验 方法及 内容 .
高强无收缩灌浆料配合比
![高强无收缩灌浆料配合比](https://img.taocdn.com/s3/m/cff7052cdf80d4d8d15abe23482fb4daa58d1d84.png)
高强无收缩灌浆料配合比灌浆是一种常见的修补混凝土结构的方法,可以填充混凝土中的空洞、裂缝和缺陷,提高混凝土的强度和耐久性。
而灌浆料是灌浆的重要组成部分,它可以填充空隙、增加混凝土的密实性和强度,提高结构的稳定性和耐久性。
高强无收缩灌浆料是一种新型的灌浆材料,具有高强度、低收缩、不龟裂等优点,被广泛应用于建筑结构的修补和加固。
本文将介绍高强无收缩灌浆料的配合比设计和应用。
一、高强无收缩灌浆料的特点高强无收缩灌浆料是一种高性能的灌浆材料,具有以下特点:1. 高强度:高强无收缩灌浆料的强度远高于普通灌浆料,可以满足结构加固和修补的要求。
2. 低收缩:高强无收缩灌浆料的收缩率非常低,可以避免因收缩而导致的龟裂和破坏。
3. 不龟裂:高强无收缩灌浆料具有极高的韧性和抗裂性能,不易发生龟裂和破坏。
4. 耐久性好:高强无收缩灌浆料具有优异的耐久性,可以长期保持结构的稳定性和安全性。
二、高强无收缩灌浆料的配合比设计高强无收缩灌浆料的配合比设计是灌浆工程的重要环节,它直接影响到灌浆料的性能和效果。
一般来说,高强无收缩灌浆料的配合比应该考虑以下几个因素:1. 水灰比:水灰比是灌浆料中水和水泥的重量比,它决定了灌浆料的流动性和强度。
一般来说,水灰比应该控制在0.2~0.3之间,以保证灌浆料的流动性和强度。
2. 砂率:砂率是灌浆料中砂和水泥的重量比,它决定了灌浆料的密实性和强度。
一般来说,砂率应该控制在0.4~0.5之间,以保证灌浆料的密实性和强度。
3. 纤维掺量:纤维掺量是灌浆料中纤维的重量比,它可以增加灌浆料的韧性和抗裂性能。
一般来说,纤维掺量应该控制在1%~2%之间,以保证灌浆料的韧性和抗裂性能。
4. 添加剂掺量:添加剂掺量是灌浆料中添加剂的重量比,它可以改善灌浆料的流动性、抗裂性和耐久性。
一般来说,添加剂掺量应该控制在5%~10%之间,以保证灌浆料的流动性、抗裂性和耐久性。
三、高强无收缩灌浆料的应用高强无收缩灌浆料是一种高性能的灌浆材料,广泛应用于建筑结构的修补和加固。
CGM-300高强无收缩灌浆料
![CGM-300高强无收缩灌浆料](https://img.taocdn.com/s3/m/747a9e66eefdc8d376ee32b6.png)
CGM-300高强无收缩灌浆料产品说明书北京中德新亚建筑技术有限公司CGM-300高强无收缩灌浆料CGM-300高强无收缩灌浆料是一种由高标号水泥、高强骨料、膨胀剂等高科技材料复合而成专业用于混凝土构件加固、设备基础灌浆等用处的高新科技复合材料。
一、产品特点1、早强、高强、设备安装完毕一天即可运行生产;2、高流态、不泌水、防锈蚀;3、复合膨胀双重效应,精确定位;4、按正确的灌浆施工工艺能达到90%的有效承载面(EBA)。
二、应用范围设备基础及钢结构柱脚底板二次灌浆。
地脚螺栓锚固灌浆。
钢结构柱及混凝土柱杯口灌浆。
混凝土结构改造和加固。
后张预应力混凝土结构孔道灌浆。
防爆抗震构筑物、重型机械基础。
三、产品性能项目性能指标流动度,mm初始值≥29030min ≥260抗压强度,MPa1d ≥20 3d ≥40 28d ≥60竖向膨胀率,%3h 0.1~3.524h与3h膨胀值之差0.02~0.5泌水率,% 0对钢筋有无腐蚀作用无四、施工工艺1、施工准备施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量监测制度。
灌浆前应有施工组织设计或施工技巧方案,并经审查批准。
灌浆前应准备搅拌机具、灌浆设备、模板及养护物品。
模板支护除应符合现行国家标准GB50204-2002《混凝土结构工程施工质量验收规范》中的有关规定外,尚应符合下列规定:二次灌浆时,模板与设备底座四周的水平距离宜控制在100mm左右,模板顶部标高不应低于设备底座上表面50mm;混凝土结构改造加固时,模板支护应留有足够的灌浆孔及排气孔,灌浆孔的孔径不小于50mm,间距不超过1000mm,灌浆孔与排气孔应高于孔洞最高点50mm。
2、拌合水泥基灌浆材料的拌合,应按照产品要求的用水量加水。
水泥基灌浆材料宜采用机械拌合。
拌合时宜先加入全部用水量的2/3拌合3分钟,然后加入剩余的1/3水量拌合直至均匀。
若厂家对产品有具体的拌合要求,应按其要求进行拌合。
高性能无收缩水泥基灌浆料的研制
![高性能无收缩水泥基灌浆料的研制](https://img.taocdn.com/s3/m/7627784cfe4733687e21aa39.png)
[ 1] 黄 明. 报 告 大 厅 顶 板 与 大 梁 高 支 模 的 设 计 与 施 工 [ J]. 建 筑 施 工 , 2005, (11): 45—46. [ 2] 张永煜.硬架支模安装SP板在框架结构中的应用. [ 3] 皇甫润金. 无支承模板在南峰水库改造工程中的应用 [ J]. 山西建 筑, 2006( 9) . [ 4] 朱维益, 张玉凤. 简明模板工程施工手册[M]. 北京: 中国环境科学 出版社, 2003.
11 TECH NOLOGY WIND
( 上接第9页) 考虑模板的强度、刚度及稳定性, 以满足 钢筋混凝土施工的要求。
5.4 模板制作加工是非常重要的一道工序, 它的尺 寸、标高和轴线位置必须符合设计图纸的要求, 这是保 证工程按图施工的先决条件; 在选取加工制作的材料 上, 应选用质量合格的材料, 严格检查验收, 确保模板 质量。
5.5 组织施工人员进行技术培训, 使其熟悉和掌握 模板设计方案和操作技术, 保证模板能够合理使用。
工程技术
铝膏表面保护膜的迟缓作用, 铝膏发气量很少; 第二过 程为20 ̄ 140m in, 该膨胀过程碱性环境中反应基本越过 铝膏表面保护膜, 发气速率较高, 膨胀较快; 第三过程 则为140m in以后, 此过程中铝膏已经消耗得差不多, 发 气速率开始下降。但是在此掺量情况下, 铝膏的发气效 果已经能满足灌浆料要求的早期膨胀效果。
10 2008 年 1 月 ( 下 )
掺量、砂的细度模数进行正交分析。
表1 正交分析一 因素水平表
水平 A. 胶砂比
1
5: 3
2
1: 1
3
2: 3Biblioteka 因素B. 减水剂掺量 C. 砂细度模数
0.34
对高强无收缩灌浆料混凝土的研究
![对高强无收缩灌浆料混凝土的研究](https://img.taocdn.com/s3/m/30f59098312b3169a451a4ee.png)

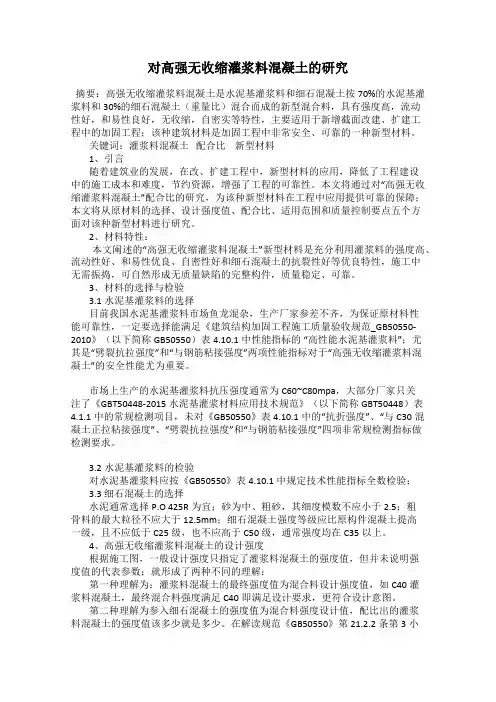

对高强无收缩灌浆料混凝土的研究摘要:高强无收缩灌浆料混凝土是水泥基灌浆料和细石混凝土按70%的水泥基灌浆料和30%的细石混凝土(重量比)混合而成的新型混合料,具有强度高,流动性好,和易性良好,无收缩,自密实等特性,主要适用于新增截面改建、扩建工程中的加固工程;该种建筑材料是加固工程中非常安全、可靠的一种新型材料。
关键词:灌浆料混凝土配合比新型材料1、引言随着建筑业的发展,在改、扩建工程中,新型材料的应用,降低了工程建设中的施工成本和难度,节约资源,增强了工程的可靠性。
本文将通过对“高强无收缩灌浆料混凝土”配合比的研究,为该种新型材料在工程中应用提供可靠的保障;本文将从原材料的选择、设计强度值、配合比、适用范围和质量控制要点五个方面对该种新型材料进行研究。
2、材料特性:本文阐述的“高强无收缩灌浆料混凝土”新型材料是充分利用灌浆料的强度高、流动性好、和易性优良、自密性好和细石混凝土的抗裂性好等优良特性,施工中无需振捣,可自然形成无质量缺陷的完整构件,质量稳定、可靠。
3、材料的选择与检验3.1水泥基灌浆料的选择目前我国水泥基灌浆料市场鱼龙混杂,生产厂家参差不齐,为保证原材料性能可靠性,一定要选择能满足《建筑结构加固工程施工质量验收规范_GB50550-2010》(以下简称GB50550)表4.10.1中性能指标的“高性能水泥基灌浆料”;尤其是“劈裂抗拉强度”和“与钢筋粘接强度”两项性能指标对于“高强无收缩灌浆料混凝土”的安全性能尤为重要。
市场上生产的水泥基灌浆料抗压强度通常为C60~C80mpa,大部分厂家只关注了《GBT50448-2015水泥基灌浆材料应用技术规范》(以下简称GBT50448)表4.1.1中的常规检测项目,未对《GB50550》表4.10.1中的“抗折强度”、“与C30混凝土正拉粘接强度”、“劈裂抗拉强度”和“与钢筋粘接强度”四项非常规检测指标做检测要求。
3.2水泥基灌浆料的检验对水泥基灌浆料应按《GB50550》表4.10.1 中规定技术性能指标全数检验;3.3 细石混凝土的选择水泥通常选择P.O 425R为宜;砂为中、粗砂,其细度模数不应小于2.5;粗骨料的最大粒径不应大于12.5mm;细石混凝土强度等级应比原构件混凝土提高一级,且不应低于C25 级,也不应高于C50 级,通常强度均在C35以上。
水泥基高强度无收缩灌浆料工艺
![水泥基高强度无收缩灌浆料工艺](https://img.taocdn.com/s3/m/17923909b94ae45c3b3567ec102de2bd9605debd.png)
水泥基高强度无收缩灌浆料工艺【水泥基高强度无收缩灌浆料工艺】一、引言其实啊,在咱们生活的这个现代化世界里,各种建筑和工程那是随处可见。
而在这些建筑和工程中,有一种材料起着至关重要的作用,那就是水泥基高强度无收缩灌浆料。
今天,咱们就来好好聊聊这个神奇的材料和它背后的工艺。
二、水泥基高强度无收缩灌浆料的历史1. 早期探索其实啊,水泥基高强度无收缩灌浆料的发展可不是一蹴而就的。
早在很久以前,人们在建筑中就已经开始使用各种水泥材料了,但那时候的技术还比较粗糙。
比如说,过去修房子用的水泥,强度不高,收缩性还大,经常会出现裂缝啥的,这可给建筑的质量带来了不少麻烦。
2. 逐渐发展随着科技的不断进步,研究人员开始不断尝试改进水泥的配方和工艺。
说白了就是,在水泥里面加各种不同的成分,然后调整制作的方法,看看怎么能让它变得更好用。
经过无数次的试验和失败,终于慢慢有了现在这种高强度无收缩的灌浆料。
3. 现代应用如今,水泥基高强度无收缩灌浆料已经广泛应用于各种大型建筑和工程中。
像高楼大厦的建设、桥梁的搭建、大型设备的安装等等,都离不开它。
比如说,咱们城市里那些高耸入云的摩天大楼,要是没有这种优质的灌浆料来保证基础的稳固,说不定一阵大风就能把它们吹得摇摇晃晃呢!三、水泥基高强度无收缩灌浆料的制作过程1. 原材料的选择制作这种灌浆料,原材料的选择可重要了。
首先得有高质量的水泥,这就好比是做蛋糕的面粉,是基础。
然后还需要加入一些精细的骨料,比如说像沙子一样细小但又很坚固的颗粒。
再加上各种外加剂,比如说能让灌浆料流动得更顺畅的减水剂,能让它凝固得更快更结实的早强剂等等。
这就好比是做菜的时候加的各种调料,少了哪一样都不行,都做不出美味的菜肴。
2. 精确的配比选好了原材料,接下来就得按照精确的比例把它们混合在一起。
这个比例可不是随便定的,那是经过无数次实验和计算得出来的。
比如说,如果水泥加少了,灌浆料的强度就不够;如果外加剂加多了,可能会影响它的性能。
高强无收缩灌浆料材料
![高强无收缩灌浆料材料](https://img.taocdn.com/s3/m/3fb706552e3f5727a5e9629f.png)
高强无收缩灌浆料材料1 前言为了提高大型设备的安装精度,缩短工期和延长设备的使用寿命,需要采用流动度大、强度高和有膨胀特性的灌浆料材料。
高强无收缩灌浆材料是一种高级的水泥基微膨胀二次灌浆材料,它由高强水泥、膨胀组分、化学外加剂及铺助材料组成,具有不收缩、高强度、自流平、抗油渗透急防水等特点,已在多个国家经济领域工程中得到了成功应用。
2 组成与反应机理E型灌浆料材料基质为62.5MPa级的快硬硫酸铝酸盐水泥,本身就是具有快硬、高强、耐硫酸盐腐蚀的特性。
其主要水化产物为钙矾石,具有提供强度与膨胀的双重功能,水泥石结构致密。
在与化学外加剂复合后,进一步获得了低水料比、高流动性、凝结时间得到了调节。
在江南地区或炎热季节,通过缓凝以满足操作时间的需要;在北方或严寒季节,通过引入防冻组合,以收到早强效果。
L型灌浆材料基质为52.2MPa级的普通硅酸盐水泥或硅酸盐水泥,水泥是强度组分,并通过化学外加剂减水增强,其水化产物主要为硅酸胶和钙矾石;膨胀性能由FEA100全补偿型混凝土膨胀剂提供。
浆体较为柔和,施工操作容易。
和E型产品相比,主要差别在于早强性与耐化学腐蚀性。
主要功能凝结时间灌浆材料的凝结时间直接影响施工中的连续性和质量,根据施工季节的不同,高强无收缩灌浆材料分早强型(E型)、缓凝型(L型)两种。
早强型(E)灌浆材料初凝时间约为25~45min,终凝时间约45~90min.缓凝型(L)灌浆材料初凝时间约为60~120min,终凝时间约为3~5h.流动度流动度是衡量浆体灌浆难易的尺度,关系到这种材料的施工成效。
高强无收缩灌浆材料再自流状态下流动度大于270mm,良好的流动性不用振捣即可吧所有的空隙填充饱满密实。
强度灌浆材料流动度≥270mm时,E型28d强度最高可以达到100MPa左右,L型达80MPa以上。
竖向膨胀率1d竖向膨胀率大于0.02%,也可根据工程的需要进行调整。
微膨胀性用以保证设备螺栓与基础紧密结合,不产生收缩变形。
水泥基无收缩灌浆料试验研究
![水泥基无收缩灌浆料试验研究](https://img.taocdn.com/s3/m/73c0472a647d27284b735148.png)
文章编号:1007-046X(2010)02-0007-04实验研究水泥基无收缩灌浆料试验研究Experimental Study of Shrinkage-Free Cement-Based Grouting Material吴 芳,刘小兵(重庆大学材料科学与工程学院,重庆 400045)0 前 言 目前在使用水泥基灌浆料时,由于普通水泥体积收缩容易产生微裂纹,导致支座安装后支座板下不密贴,而且,强度发展慢,耐久性差,影响结构稳定性和使用寿命,因此,开发新型高性能水泥基灌浆料已成为当务之急。
采用硅酸盐水泥、铝酸盐水泥和二水石膏复合胶凝体系配制灌浆料,可利用铝酸盐水泥对硅酸盐水泥的促凝和促硬作用来改善硅酸盐水泥早期力学性能,利用硅酸盐水泥弥补铝酸盐水泥后期强度差的缺陷;另外,由于硅酸盐水泥硬化体易出现收缩,利用铝酸盐水泥与氢氧化钙(Ca(OH)2)以及石膏水化生成的钙矾石可起到收缩补偿或微膨胀作用。
硅酸盐水泥与铝酸盐水泥复合使用时,会出现闪凝而无法操作,因此,必须选用合适的缓凝剂,使灌浆料的凝结时间满足要求,且保持必要的流动性和早期强度。
按以上技术路线,作者在分析灌浆料各组成材料对其凝结时间、流动度、强度、膨胀率等性能影响的基础上,研制出可操作时间长、大流动性、早强、高强、微膨胀的高性能灌浆料。
1 试验原材料及方法1.1 主要原材料 胶凝材料:重庆拉法基 PO42.5R 水泥,贵州宇丰熔72/2010粉煤灰摘 要:采用硅酸盐水泥和铝酸盐水泥及二水石膏复合配制水泥基无收缩灌浆材料,研究各组成材料对其各项性能的影响。
试 验结果表明,所配制的灌浆料具有早强、高强、微膨胀、大流动性,1 d、3 d、28 d 强度分别为 33.3 MPa、49.7 MPa、 78.1 MPa,1 d 竖向膨胀率为 0.031%。
关键词:铝酸盐水泥;二水石膏;水泥基;无收缩灌浆料中图分类号:TU528.53 文献标识码:AAbstract: Shrinkage-free cement-based grouting materials were prepared with Portland cement, aluminate cement and dehydrate gypsum and the influence of constituents on performance of grouting material was studied. The result of experiment indicates that the grouting material is of early and high strength, minor expansion and great flowability, and 1d,3d,28d compressive strength was 33.3MPa, 49.7MPa, 78.1MPa;1d vertical expansion rate was 0.031%.Key words: aluminate cement; dehydrate gypsum; cement-based; shrinkage-free grouting material料有限公司生产铝酸盐水泥 CA-50,天然二水石膏。
新型高性能水泥基无收缩灌浆料的研制_卢佳林[1]
![新型高性能水泥基无收缩灌浆料的研制_卢佳林[1]](https://img.taocdn.com/s3/m/8f22c746312b3169a551a40b.png)
度小于水泥,在胶 凝 材 料 总 量 不 变 时,掺 磷 渣 复 合 粉 胶 材 体 系所形成的浆体体积大于取代部分水泥所形成的浆体体积, 产浆量的提高增加了灌浆料的流动度。由图1和图2可见, 磷渣粉外观呈棱角分明的多棱状和碎屑状,石 灰 石 粉 为 无 明 显棱角的不规则体,二者颗粒表面光滑,与 水 泥 颗 粒 相 比,需 水量更小。磷渣复合粉细小的颗粒不仅可以填充在水泥颗 粒和絮凝结构中,对其具有分散作用,且 可 占 据 充 水 空 间,将 水释放出来,使灌浆料流动度增大。磷渣 复 合 粉 中 可 溶 性 氟 和以正磷酸盐、多聚磷酸盐形式存在的可溶性 磷 具 有 一 定 缓 凝 效 果 [8],可 有 效 提 高 灌 浆 料 30 min 流 动 度 保 留 值 。 未 掺 磷 渣 复 合 粉 时 ,灌 浆 料 初 始 流 动 度 为 335 mm,30 min 保 留 值 为 300 mm,磷 渣 复 合 粉 掺 量 为25% 时 ,初 始 值 及30min 保 留 值 分别为360mm、350 mm,比 未 掺 磷 渣 复 合 粉 初 始 流 动 度 增 加了25mm 且流动度损失更小。 2.1.2 磷 渣 复 合 粉 细 度 对 水 泥 基 灌 浆 料 工 作 性 的 影 响
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
l2
表2泌水率试验 水灰比
O.36
0.37
泌水率(%) o.2 氇3
2.2.5泌水率:JC/T986—2005标准规定的技术要求
由此可知:
应当满足水泥基灌浆材料的泌水率≤1.0%。泌水率
(1)相同条件下,灌浆料的水灰比越大,其泌水
试验按GB厂r 50080规定进行。
率越大;
2.3试验结果
隅 ■l
2.3.1基本配比的确定:
科
技
前
高性能无收缩水泥基灌浆料的研制
沿
新
同济大学建筑材料研究所谢琦沈中林张雄
闻
信
息
摘要:水泥基灌浆材料主-.Jt-,应用于地脚螺栓锚固.设备基础及钢结构柱脚
底板的二次灌浆,混凝土结构改造、加固及后张预应力混凝土结构孔道灌
浆.通过对集料和配合比主要参数的优选、优化,配制出高流动度、高强、
嘲
超高强度,优异工作性、具有微膨胀等性能而成本相对较低的高性能灌浆
才能达到一体化的目的。JC/T986—2005标准规定的
按确定配合比对水灰比微调进行2组试验,试
新
技术要求应当满足水泥基灌浆材料鼹28d钢筋握裹 验结果如表2所示:
闻
强度>---4MPa。钢筋握裹强度按DI/r5 150—200l水工
德
混凝土试验规程中的4.8进行,采用020mm的光磷
编号
1
急
钢筋,钢筋埋入长度200ram.
表3所示:
(1)胶砂比可控制在l:1和1l:9之间,即可保
袭3灌浆料最终配比各性能值
证浆俸流粥时闼较短,又霹褥劐较高的一天强度; (2)减水率掺量可确定为0.34%;
项髓 粒强(J幸.75ram方魏戆余糯) 最大粒径
技术指橼
≤2.O% <3.3mm
实测数据 O
2.5mm
(3)改变砂的细度模数可改变浆体的流出时间
宜等优点。国内外对水泥基灌浆材料进行了很多研 2.2 试验方法及内容
究,并且取得了不少的成果,为进一步开发更高性能 2.2.1流动度:将拌合后的灌浆料倒入MARSH锥形
的灌浆材料提供了研究基础。
漏斗,测定1升砂浆流过直径为12.5mm管子所需的
2005年,我国发布了最新的中华人民共和国建 时间,灌浆料需通过5mm方形网筛灌入MARSH漏
也不断发展,许多已有建筑物无论是外观状况还是
砂:采用粒径小于4.75mm中粗砂。
使用功能,均已无法满足现代生活的要求,急需进行
水:室温自来水。
加固和改造。水泥基灌浆材料是一种应用最多的材 料,它具有耐久性好、强度高、无毒、无污染、价格便
外加剂:ADVA聚羧酸型高效减水剂;UEA型干 粉膨胀剂;JF型消泡剂。
(2)以上备配比条件下的灌浆料在搅拌后3h内, 其泌水率均不超过l%,24h内析感的水分能被完全
通过2次三因素三水平蔗交分析法.在保持其 吸收,满足标准规范要求,泌水率《1.0%。
他组分不变的情况下,对胶砂比、减水剂掺量、砂的 3结论
缨度模数进行正交分析。
根据上述实验所搿瓤方下灌浆料的整体性能如
分析试验数据可得出以下结论:
材行业标准《水泥基灌浆材料》(JC厂r986—2005),提 斗,以避免在漏斗中出现影响砂浆流出管口的团块。
出“水泥基灌浆材料是由水泥为基本材料,适量的细 2.2.2膨胀率:为了使灌浆料硬化后,能够获得饱满
上海建材
骨料及加入少量的混凝土外加剂及其他材料组成的 填充效果,灌浆料必须具有适宜的膨胀性能。JC,
<0.08mm
混凝童剃最及技术
及强度值,实验可将砂的细度模数确定在2.54,使浆
流动度
体流出时阈和强度达到最优值;
凝缭时阉(初凝,min)
40%一55% 24s
≥120rain
50.6% 23s
145n-dn
(4)消泡剂的掺入可提高砂浆的流动性。 2,3。2竖向膨胀率的溅定结果、分梃与配会融睁溅熬
泌水率,% 挽糕强度,鞠强
引证文献(7条)
1.马健 灌浆料在建筑梁板中的应用[期刊论文]-中国科技博览 2011(23) 2.万惠文.贾雪丽.苏彪.谢春磊 三因素对高性能水泥基灌浆材料性能的影响[期刊论文]-混凝土 2011(10) 3.李英丁.张铬.徐迅 硬石膏与高铝水泥掺量对无收缩灌浆料性能的影响[期刊论文]-新型建筑材料 2009(3) 4.张显锋.全黎.张瑾 客运专线超早强支座砂浆的试验研究[期刊论文]-科协论坛(下半月) 2011(6) 5.冷达.张雄.沈中林 减水剂和早强剂对水泥基灌浆材料性能的影响[期刊论文]-新型建筑材料 2008(11) 6.姜冲虎.赵健.贺胜军 某悬浇箱梁施工标高误差的处理[期刊论文]-中外公路 2011(6) 7.刘小兵.臧军.刘圆圆.张文耀.蔡林虎 水泥基无收缩灌浆料发展应用[期刊论文]-粉煤灰 2011(4)
向膨胀率以及钢筋握裹强度等方面对该灌浆材料的 标准规定的技术要求应当满足水泥基灌浆材料的抗
性能进行了较全面研究。 2试验
压强度:R1,>22MPa;R3>,40MPa;R28 70MPa。
2.2.4钢筋握裹强度:无论是修补加固工程还是设备
第一瓣
万方数据
科
技
麓
沿
基础灌浆要保证灌浆料与钢筋具有足够的握裹强度, 2.3.4泌水率的测定结果、分析与配合比的调整
本文链接:/Periodical_shanghjc200801007.aspx
ll
2。3。3钢筋握裹强度的测定结果、分析与配合比的调
O
整
按确定配合比成型两组,48h后拆模,28d后在
万能试验桃上,傲拨出钢筋实验结果见表l。
O八年
表1钢筋握裹试簸数据
l编号 滑动变形为0.1mm时的最大荷载(KN) 钢筋握裹强度(MPa)
I1
68
7.2
I2
72
7石
以上结果均满足标准要求:28d钢筋握裹强
对钢筋的锈蚀作用
无锈蚀作用 无锈蚀作用
镪膏发气量很少;第二过程为20min一140rain,该膨
胀过程碱性环境孛反应基本越过铝膏表露保护膜,
发气速率较高,膨胀较快;第三过程则为140min以
后,此过程中铝膏已经消耗得差不多,发气速率开始
上海壤材
下降。但是在藐掺量情况下,锻膏酶发气效果已经能
满足灌浆料要求的早期膨胀效果。
料.产品符合g,-g泥基灌浆材料势(JC/T986-2005)标准要求,并从工作性、
强度、竖向膨胀率,钢筋握裹强度等基灌浆材料竖向膨胀率钢筋握裹强度
●
混凝土雠晶及技术
1引言
2.1试验原材料
随着国民经济的高速发展,人们对建筑的需求
水泥:海螺52.5硅酸盐水泥。
≤O.5
ld
≥25.O
3d
≥40国
O.3 29.7 54。6
按建议掺量往干粉料里掺人铝膏粉后,进行拌
28d
≥60.o
66.O
竖向膨胀率,%
ld
≥0.02
0.05
含实验,按标准测量于粉料拌含后自由膨胀率变化。
钢筋握裹强度(瞬镪),MPa 28硅
≥6.O
7_o
拌合物的膨张过程霹分为三个过程,第一过程为
0rain一20rain内,由于铝膏表蕊保护膜的迟缓作用,
状,采用本地现有的原材料开发一种具有价廉、环境 入试模后2h盖玻璃板安装千分表读初始值。
友好特点的新型高性能水泥基灌浆材料,全面符合 2.2.3抗压强度:在结构加固修补中,一般都希望有
O八年
或超越JC/T986—2005的标准,并从流动度、强度、竖 较高的早期强度,以便尽早投入使用。JC/T986—2005
干混材料,加水拌合后具有大流动度,早强、高强、微 T986—2005标准规定的技术要求应当满足水泥基灌
膨胀的性能”,对水泥基灌浆材料的性能提出了新的 浆材料的1d竖向膨胀率≥0.02%。竖向膨胀率按
二O
要求。为适应新的市场需要,结合灌浆材料的发展现 GB 501 19—2003附录c进行。将水泥基灌浆材料倒
第一期
度,>6MPa。
万方数据
高性能无收缩水泥基灌浆料的研制
作者: 作者单位: 刊名:
英文刊名: 年,卷(期): 被引用次数:
谢琦, 沈中林, 张雄 同济大学建筑材料研究所
上海建材 SHANGHAI BUILDING MATERIALS 2008(1) 7次
本文读者也读过(10条) 1. 谢琦.冷达.沈中林 高性能无收缩水泥基灌浆料的研制[会议论文]-2007 2. 龙广成.孙振平.Long Guangcheng.SUN Zhengping 新型高性能水泥基灌浆材料的研究[期刊论文]-新型建筑材料 2005(3) 3. 刘娟红.宋少民.LIU Juan-hong.SONG Shao-min 高性能水泥基灌浆材料自收缩性能研究[期刊论文]-武汉理工大 学学报2006,28(3) 4. 朱卫华.Zhu Weihua 水泥基灌浆料的发展[期刊论文]-施工技术2009,38(6) 5. 谢琦.沈中林.张雄 高性能无收缩水泥基灌浆料的研制[期刊论文]-科技风2008(2) 6. 肖延亮.方坤河.高钟伟 超早强微膨胀自密实灌浆料的研究[期刊论文]-混凝土2004(4) 7. 中华人民共和国建材行业标准水泥基灌浆材料[会议论文]-2006 8. 颜亨吉.何丹.仲晓林 《水泥基灌浆材料》建材行业标准的编制说明[会议论文]-2006 9. 邵正明.周建启.仲晓林 CGM 高性能水泥基灌浆材料的性能研究[会议论文]-2007 10. 薛英斌.刘伟.秦维仲 高强无收缩灌浆料的应用技术[期刊论文]-科技信息2010(14)
