PCB板各种基材的区别
PCB板材分类总结印制电路板
PCB板材分类总结印制电路板印制电路板（Printed Circuit Board，简称PCB）作为一种重要的电子元器件，广泛应用于电子设备中的信号传输、功率传输、电磁屏蔽等方面。
根据不同的材料和工艺特点，PCB板材可以分为多种类型。
下面将对主要的PCB板材分类进行总结。
1.基础材料分类：- 硬质金属基板：如铝基板（Aluminum Base Board，简称AB），铜基板（Copper Base Board，简称CB）等。
这种基板具有良好的散热性能和机械强度，广泛应用于LED照明、通信设备等领域。
- 有机纤维素基板：如玻纤板（Glass Fiber Board，简称FR4），它是一种具有玻璃纤维增强材料的有机复合材料。
FR4具有优良的电气性能、机械强度和耐热性，是最常见的PCB板材。
- 高分子基板：如聚酰亚胺板（Polyimide Board，简称PI），这种基板具有优异的耐高温性能和耐化学性能，适用于高温环境下的应用，如航空航天、汽车电子等领域。
- 低介电常数材料：如PTFE（Teflon）板，这种基板具有低介电常数、低耗散因数和优良的高频性能，适用于高速传输和射频电路。
2.高频板分类：-PTFE板：PTFE是一种聚四氟乙烯材料，具有低介电常数和低损耗的特点，适用于高频高速传输和射频电路设计，是高频电路板的首选材料。
-RO4003C板：RO4003C是一种特殊的PTFE复合材料，它不仅具有PTFE的优点，还加入了陶瓷填料，提高了板材的介电常数和温度稳定性。
-PPO板：PPO是一种聚苯醚材料，具有优良的介电性能和稳定性，适用于高频电路和高速信号传输。
3.高频有源器件应用板材分类：-陶瓷基板：陶瓷基板由陶瓷材料制成，具有优异的导热性能和耐高温性能，适用于高功率射频器件和微波通信设备。
-金属陶瓷基板：金属陶瓷基板由金属材料与陶瓷材料复合而成，既具有金属的导电性能，又具有陶瓷的优异性能，适用于高频有源器件的封装。
pcb板材质的种类
p cb板材质的种类
基础材料分类：
硬质板（R i g i d B o a r d）：由固态树脂和增强材料（如玻璃纤维）组成，通常用于常规的刚性电路板。
柔性板（F l e x i b l e B o a r d）：采用柔性材料（如聚酰亚胺）制成，能够弯曲和折叠，适用于需要弯曲或体积较小的应用。
刚柔结合板（R i g i d-F l e x B o a r d）：结合了硬质板和柔性板的特点，可同时满足刚性和柔性需求，常见于复杂的电子设备。
绝缘材料分类：
F R-4：最常见的绝缘材料，由玻璃纤维和环氧树脂构成，具有良好的机械强度和绝缘性能。
聚酰亚胺（P o l y i m i d e）：具有出色的高温稳定性和柔性，适用于高温环境和柔性电路板。
F R-1、F R-2、F R-3：常见的廉价绝缘材料，用于较低要求的应用。
金属材料分类：
铜箔（C o p p e r F o i l）：用于制作电路层和导电路径，常见的厚度有1o z（约35μm）、2o z等。
— 1 —
铝基板（A l u m i n u m S u b s t r a t e）：将铝作为基底材料，用于散热要求较高的电子器件。
特殊材料分类：
P T F E（P o l y t e t r a f l u o r o e t h y l e n e）：具有优异的绝缘性和高频特性，常用于高频电路和射频应用。
高频陶瓷（H i g h-F r e q u e n c y C e r a m i c）：用于高频电路，具有优异的介电性能和低损耗。
— 2 —。
PCB线路板原材料材质及参数介绍
PCB线路板原材料材质及参数介绍1.基板材料：基板材料是PCB线路板的主体材料，常用的基板材料有玻璃纤维布（FR-4）、FR-5、高频基板、金属基板等。
其中，FR-4是最常用的基板材料，具有良好的绝缘性能、机械强度和耐热性。
FR-4基板的热稳定性可达到130℃以上，介电常数在4.5-5之间。
2.小分子增强材料：小分子增强材料是为了提高基板材料的性能而添加的物质。
常用的小分子增强材料有光亮剂、抗氧化剂、稳定剂等。
这些材料可以提高基板的表面光洁度、耐热性和耐腐蚀性。
3.铜箔：铜箔是用来制作线路导体的材料，一般采用电解铜箔。
铜箔的厚度常见的有1/3oz、1/2oz、1oz等。
铜箔的厚度越大，导电性能越好，但成本也相应增加。
4.覆铜：覆铜是通过在基板表面镀上一层铜来形成线路导体。
覆铜层的厚度和分布均匀性对线路导通性能有很大影响。
常见的覆铜厚度有1oz、2oz、3oz等。
覆铜层的厚度越大，导通性能越好。
5.阻焊层：阻焊层是防止线路短路和保护基板的涂层。
常见的阻焊材料有聚酰亚胺（PI）、环氧树脂等。
阻焊层的颜色一般为绿色、红色、蓝色等，用来标记不同线路功能。
6.埋孔填充材料：在多层PCB线路板中，为了连接各层之间的线路，需要使用埋孔填充材料。
常见的埋孔填充材料有环氧树脂、聚酰亚胺等。
7.钻孔材料：在制作PCB线路板时，需要进行钻孔操作，常见的钻孔材料有高速钢、硬质合金等。
钻孔材料应具有良好的耐磨性能和切削性能。
8.表面处理材料：表面处理是为了改善焊接性能、提高耐腐蚀性以及提供良好的附着力等。
常见的表面处理材料有化学镀金、化学镀锡、喷锡等。
以上是PCB线路板常用的原材料材料及参数介绍。
不同的应用场景和要求会对这些材料的选择和使用有所区别，但了解这些基本的原材料及其特性对于正确选择和设计PCB线路板具有重要意义。
PCB电路板板材介绍
PCB电路板板材介绍1.FR4板材FR4是一种玻璃纤维增强热固性树脂材料，是最常用的PCB板材之一、它具有良好的电绝缘性能、机械强度高、耐热性好等特点。
FR4板材常用于一般电路板生产，如通用消费电子产品、工业自动化设备等。
FR4板材具有较好的耐高温性能，可用于高温环境下的应用。
2.高TG板材高TG板材是在常规FR4板材的基础上提高玻璃化转变温度(Tg)，通常指超过170℃的板材。
高TG板材适用于对耐高温性能要求较高的应用场景，如汽车电子、航空航天等领域。
高TG板材具有较好的耐高温抗老化性能，能满足复杂环境下的工作要求。
3.高频板材高频板材是一种具有较低介电常数和介质损耗的特殊板材，适用于高频电路设计。
高频板材常用于无线通信设备、射频电路、雷达等领域。
高频板材具有较低的信号传输损耗和色散特性，能够实现高频信号的稳定传输。
4.金属基板金属基板是一种以金属作为基材的PCB板材。
常见的金属基板材料有铝基板、铜基板和钢基板等。
金属基板具有良好的散热性能、机械强度好等特点，常用于功率电子器件、LED灯等高功率应用领域。
5.聚酰亚胺板材聚酰亚胺(PI)板材是一种具有优异的高温耐性和电绝缘性能的特殊板材。
它具有较低的介质损耗和介电常数，适用于高频高速电路设计。
聚酰亚胺板材常用于航空航天、医疗器械等高要求的应用领域。
6.柔性基板柔性基板是一种用薄膜材料制成的电路板，可以实现弯曲和折叠。
柔性基板具有轻薄、小巧、可弯曲性好等特点，常用于移动设备、可穿戴设备等有特殊要求的产品中。
除了上述介绍的常见板材外，还有许多其他材料可用于制作PCB电路板，如石墨烯、新型纳米材料等，这些材料具有高导热性、高导电性等特点，有望应用于未来的电路板制造中。
总之，PCB电路板的板材选择是一个根据设计需求和应用场景来决定的过程。
不同的板材具有不同的特点和优势，设计人员需要根据具体情况进行选择，以确保电路板的性能和可靠性。

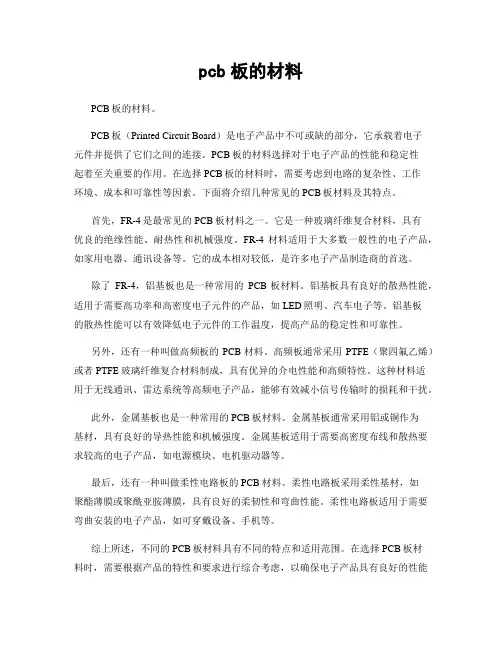

pcb板的材料
pcb板的材料PCB板的材料。
PCB板（Printed Circuit Board）是电子产品中不可或缺的部分，它承载着电子元件并提供了它们之间的连接。
PCB板的材料选择对于电子产品的性能和稳定性起着至关重要的作用。
在选择PCB板的材料时，需要考虑到电路的复杂性、工作环境、成本和可靠性等因素。
下面将介绍几种常见的PCB板材料及其特点。
首先，FR-4是最常见的PCB板材料之一。
它是一种玻璃纤维复合材料，具有优良的绝缘性能、耐热性和机械强度。
FR-4材料适用于大多数一般性的电子产品，如家用电器、通讯设备等。
它的成本相对较低，是许多电子产品制造商的首选。
除了FR-4，铝基板也是一种常用的PCB板材料。
铝基板具有良好的散热性能，适用于需要高功率和高密度电子元件的产品，如LED照明、汽车电子等。
铝基板的散热性能可以有效降低电子元件的工作温度，提高产品的稳定性和可靠性。
另外，还有一种叫做高频板的PCB材料。
高频板通常采用PTFE（聚四氟乙烯）或者PTFE玻璃纤维复合材料制成，具有优异的介电性能和高频特性。
这种材料适用于无线通讯、雷达系统等高频电子产品，能够有效减小信号传输时的损耗和干扰。
此外，金属基板也是一种常用的PCB板材料。
金属基板通常采用铝或铜作为基材，具有良好的导热性能和机械强度。
金属基板适用于需要高密度布线和散热要求较高的电子产品，如电源模块、电机驱动器等。
最后，还有一种叫做柔性电路板的PCB材料。
柔性电路板采用柔性基材，如聚酯薄膜或聚酰亚胺薄膜，具有良好的柔韧性和弯曲性能。
柔性电路板适用于需要弯曲安装的电子产品，如可穿戴设备、手机等。
综上所述，不同的PCB板材料具有不同的特点和适用范围。
在选择PCB板材料时，需要根据产品的特性和要求进行综合考虑，以确保电子产品具有良好的性能和稳定性。
同时，随着技术的不断发展，新型的PCB板材料也在不断涌现，为电子产品的设计和制造提供了更多的选择。
PCB板不同材质区别
材料的燃烧性,又称阻燃性,自熄性耐燃性,难燃性,耐火性,可燃性等燃烧性是评定材料具有何种耐抗燃烧的能力.燃性材料样品以符合要求的火焰点燃,经规定的时间移去火焰,根据试样燃烧的程度来评定燃烧性等级,共分三级,试样水平放置为水平试验法,分为FH1,FH2,FH3三级,试样垂直放置为垂直试验法分为FV0,FV1,VF2级。
固PCB板材有HB板材和V0板材之分。
HB板材阻燃性低，多用于单面板，VO板材阻燃性高，多用于双面板及多层板符合V-1防火等级要求的这一类PCB板材成为FR-4板材。
V-0,V-1,V-2为防火等级。
PCB板材具体有那些类型？按档次级别从底到高划分如下：94HB－94VO－22F－CEM-1－CEM-3－FR-4详细介绍如下：94HB：普通纸板，不防火（最低档的材料，模冲孔，不能做电源板）94V0：阻燃纸板（模冲孔）22F：单面半玻纤板（模冲孔）CEM-1：单面玻纤板（必须要电脑钻孔，不能模冲）CEM-3：双面半玻纤板（除双面纸板外属于双面板最低端的材料，简单的双面板可以用这种料，比FR-4会便宜5~10元/平米）FR-4:双面玻纤板最佳答案一.阻燃特性的等级划分可以分为94V-0/V-1/V-2，94-HB四种二.半固化片：1080=0.0712mm，2116=0.1143mm，7628=0.1778mm三.FR4CEM-3都是表示板材的，fr4是玻璃纤维板，cem3是复合基板四.无卤素指的是不含有卤素（氟溴碘等元素）的基材，因为溴在燃烧会产生有毒的气体，环保要求。
五.Tg是玻璃转化温度，即熔点。
高Tg PCB线路板六.。
电路板必须耐燃，在一定温度下不能燃烧，只能软化。
这时的温度点就叫做玻璃态转化温度(Tg点)，这个值关系到PCB板的尺寸安定性。
什么是高Tg PCB线路板及使用高Tg PCB的优点高Tg印制板当温度升高到某一区域时，基板将由"玻璃态”转变为“橡胶态”，此时的温度称为该板的玻璃化温度(Tg)。
pcb板材料
pcb板材料PCB板材料。
PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，也是电路连接的载体。
在PCB的制作过程中，选择合适的板材材料是非常重要的，因为不同的材料具有不同的性能特点，对电路板的性能和稳定性有着直接的影响。
首先，我们来介绍一下常见的PCB板材料类型。
目前市面上常见的PCB板材料主要包括FR-4、铝基板、陶瓷基板和高频板等。
其中，FR-4是最为常见的一种材料，它是一种玻璃纤维覆盖着的环氧树脂基材，具有良好的机械性能和绝缘性能，适用于一般的电子产品；铝基板则是以铝基材为基础，具有良好的散热性能，适用于高功率LED照明产品；陶瓷基板则具有优异的高频特性和耐高温性能，适用于无线通信设备和雷达系统等高频电路；高频板则是专门用于高频电路设计，具有低介电常数和低损耗等特点。
其次，我们来详细了解一下不同PCB板材料的性能特点。
FR-4材料具有较好的机械性能和绝缘性能，适用于一般的电子产品，但其介电常数较高，不适用于高频电路设计；铝基板具有良好的散热性能，适用于高功率LED照明产品，但其加工难度较大，成本也相对较高；陶瓷基板具有优异的高频特性和耐高温性能，适用于无线通信设备和雷达系统等高频电路，但其加工成本较高；高频板具有低介电常数和低损耗等特点，适用于高频电路设计，但其价格相对较高。
最后，我们需要根据具体的电路设计要求来选择合适的PCB板材料。
在选择材料时，需要考虑电路的工作频率、功率、环境温度等因素，以及成本和加工难度等因素。
一般而言，对于一般的电子产品，FR-4材料是一个较为经济实用的选择；对于高功率LED照明产品，铝基板是一个较为合适的选择；对于高频电路设计，陶瓷基板和高频板则是更为合适的选择。
综上所述，选择合适的PCB板材料对于电路性能和稳定性具有直接的影响，因此在设计和制作PCB时，需要根据具体的要求来选择合适的材料，以确保电路的性能和稳定性。
希望本文能够对PCB板材料的选择提供一定的帮助和指导。
pcb板材料
pcb板材料PCB的全称是Printed Circuit Board，即印刷电路板，是电子器件的重要组成部分，可以提供电子元件的固定、连接和电气信号的传输功能。
PCB板材料是制造电路板的基础材料，关系到电路板的性能和稳定性。
常见的PCB板材料有以下几种：1. FR-4板：FR-4即Epoxy Glass Fiber Laminate，是一种基于玻璃纤维和环氧树脂的传统PCB板材料。
它具有较好的电绝缘性能、机械强度和耐热性，广泛用于普通电子产品的制造。
2. 高频板：高频板材料是用于制作高频电路的特殊材料，通常采用聚合物增强材料和PTFE（聚四氟乙烯）复合材料。
它具有较低的介电常数和损耗因子，在高频信号传输中能够有效减少信号的衰减。
3. 金属基板：金属基板主要用于高功率、高散热的电路设计，通常采用铝基板、镍基板和铜基板。
金属基板能够良好地散热，提高电路的稳定性和可靠性。
4. 柔性板：柔性板材料采用聚酯薄膜、薄玻璃纤维布或胶粘无纺布等可弯曲的材料。
它具有较好的柔韧性和可折叠性，适用于需要弯曲或紧凑设计的电子产品。
5. 高温板：高温板材料通常采用聚酰亚胺（PI）和聚醚醚酮（PEEK）等高温耐高温材料。
这些材料具有较高的耐热性和耐化学性能，适用于高温工作环境下的电子器件。
6. 射频板：射频板材料采用聚合物增强材料和陶瓷材料复合。
它具有低介电常数、低介电损耗和较好的信号传输性能，适用于射频信号的传输和接收。
不同的PCB板材料适用于不同的电路设计和应用场景，选择合适的材料可以提高电路的性能和可靠性。
随着科技的进步和电子产品的不断发展，新型的PCB板材料也在不断涌现，为电子产品设计和制造提供更多的选择和可能性。
PCB板材质介绍
P C B各种基板材介绍发表时间:2009-10-21PCB各种基板材介绍，分为：94HB，防火板（94VO，FR-1，FR-2），半玻纤(22F，CEM-1 ，CEM-3)，全玻纤(FR-4)。
FR-1特点：1.无卤板材，有利於环境保护CEM-3特点：优异机械加工性，可冲孔加工性1.电性能与FR-4 相当，加工工艺与FR-4 相同，钻嘴磨损率比FR-4 小2.多等级的耐漏电痕迹性（CTI 175V、CTI300V、CTI 600V）3.符合IPC-4101A 的规范要求FR-4特点：无卤素，溴及氯元素含量小於0.09% Halogen-free, Br/Cl content below 0.09%1.不含锑及红磷，燃烧时不残留有毒成分 Antimony and red phosphor free, Absence of highly toxic dioxins in burning exhaust gas（需求而开发的纸基酚醛树脂铜面积层板。
具有优异的耐银迁移性和在潮湿环境下的电气性能。
KB-3150/KB-3151是针对使用高密度自动插件，晶片零件表面粘着技术等精密线路板之需求而最新开发的纸基酚醛树脂铜面积层板。
可具有高漏电指数（600伏以上），并且适用于低温冲孔作业。
KB-3150 FR-1是针对开关面盒（如：琴键式开关、推置式开关）等精密元件而开发的纸基酚醛树脂绝缘积层板。
具有优异的阻燃性能以及尺寸稳定性，并且适用于低温冲孔加工作业。
FR-2KB-1150/KB-1151 ANSI XPC是纸基酚醛树脂铜积层板，具有良好的耐湿、热性，并且适用于低温冲孔加工作业。
以下是产品型号：玻璃纤维覆铜面板半固化片 FR-4建滔半固化片是在精确温度及重量控制下，将阻燃型环氧树脂浸渍的E.是一种环氧玻璃布基覆铜板，具有KB-6160相同的性能及UV光阻挡功能，适合于制作具有UV阻挡及AOI功能的印刷线路板。
PCB线路板原材料材质及参数
PCB线路板原材料材质及参数1. 玻璃纤维布（Glass Fiber Cloth）玻璃纤维布是最常见的PCB线路板基材，其主要原料是由无机纤维物质和有机胶粘剂混合制备而成。
玻璃纤维布具有良好的绝缘性、机械强度和耐热性能，能够满足大部分电子设备对于绝缘和结构强度的要求。
常用的玻璃纤维布厚度为0.2mm、0.4mm、0.6mm和1.0mm，各种厚度适用于不同电路板的需求。
2. 硬纸板（Phenolic Paper-Based Laminate）硬纸板是一种由纤维纸浸渍难燃性树脂而制成的基材。
硬纸板具有较高的机械强度、绝缘性能和耐热性能，且价格低廉，适用于一些一般性能要求的电子设备。
常用的硬纸板厚度为0.5mm和1.0mm。
3. FX（Flame Retardant Epoxy）FX是一种难燃性环氧树脂基材，具有优异的机械强度、绝缘性能和耐高温性能。
FX材质的线路板广泛应用于高性能电子设备中，如计算机、通信设备、航空航天仪器等领域。
FX板材通常有1oz和2oz的箔厚度可供选择。
4. FR-4（Flame Retardant Glass Fiber Epoxy）FR-4是一种难燃性玻璃纤维环氧树脂基材，是目前最常用的PCB材料。
FR-4具有良好的介电性能、机械性能和耐热性能，可满足大部分电子设备的性能要求。
FR-4线路板的常见厚度有0.8mm、1.0mm和1.6mm等。
FR-4板材的厚度和箔厚度的组合会影响到线路板的性能，如电阻、传导性等。
5. RO4350（Rogers 4350）RO4350是一种高频低介电损耗材料，其主要用于高频和微波领域的电路设计。
RO4350具有较低的介电损耗和稳定的介电常数，适合于高频信号传输和微波功放等应用。
RO4350线路板的常见厚度有0.02mm、0.04mm和0.08mm等。
6. 杂质金属化陶瓷基板（Ceramic Metalized Substrates）杂质金属化陶瓷基板是一种由陶瓷和金属复合材料制成的基材，具有优异的导热性和电磁性能。
PCB板,各种基材的区别
3.CEM-3的玻璃化温度、耐浸焊性、抗剥强度、吸水率、电击穿、绝缘电阻、UL指标等均能达到FR-4标准，所不同的是CEM-3抗弯强度低
4.于FR-4，热膨胀大于FR-4。
5.性能正在不断完善中,普及起来需要一段时间.前景很好.
比FR-4便宜10-15%左右
网上资料:确实要从外观上来区分CEM-1、CEM-3和22F是很难做到的，顶多也是从PCB板的侧面刀口上来区分个大概，并不是很准确。从刀口上看也是要好多年的经验才能年出来，这个很难用语言来描述！
1.CEM-1这种复合基板，它是以木浆纤维纸或棉浆纤维纸作芯材增强材料。
2.单面玻纤板（必须ຫໍສະໝຸດ 电脑钻孔，不能模冲）3.CEM-1基板只有上下表面是玻璃纤维的，中间是浸酚醛树脂的纸质材料，其电气和机械性能不如FR-4。
4.CEM-1最便宜（外包一层波纤布，用的阻燃粘合剂），应该就是通常说的纸板。
价格低
CEM-1断层中间是白色树脂
22F
单面半玻纤板(模冲孔)
22F覆铜板材质结构与CEM-1板一样，都是半玻纤板(板材表面是玻纤布，中间是木浆纸)，可用于冲孔，综合性能比CEM-1板材要稍差.
价格相对CEM-1也便宜些。
外观跟CEM-1一样,断层中间是白色树脂
CEM-3
双面半玻纤板
1.CEM-3与FR-4不同是采用了玻璃布与玻璃毡复合基材，也称复合型基材，而非单纯玻璃布。
PCB板,板材的区别:
型号
材质
特点
价格
主要区别-从断层上看
PCB颜色
FR-4
玻璃纤维板
1.FR-4是由铜箔与经浸渍阻燃性环氧树脂玻璃纤维布层压而成
2.它的原材料采用的是进口电子级玻璃纤维布制成的，是制作多层印制电路板的重要基材
PCB-板材-资料-整理
板料分类（按增强材料不同=板的基材不同）：1.玻璃布基板FR-4：由专用电子布浸以环氧酚醛树脂等材料经高温高压热压而成的板状层压制品。
环氧玻纤布基板（俗称：环氧板，玻纤板，纤维板，FR4）﹐环氧玻纤布基板是以环氧树脂作粘合剂﹐以电子级玻璃纤维布作增强材料的一类基板。
FR-4是一种耐燃材料等级的代号，它不是一种材料名称，而是一种材料等级。
FR4覆铜板是玻璃纤维环氧树脂覆铜板的简称级别：FR-4 A1级A2级A3级；AB1级AB2级AB3级；B级（从左至右等级降低）传统FR4 之Tg 约在115-120℃之间2.纸基板：FR-1、FR-2等酚醛纸基板是以酚醛树脂为粘合剂﹐以木浆纤维纸为增强材料的绝缘层压材料。
建滔(KB字符），长春（L字符），斗山（DS字符），长兴（EC字符），日立（H字符）3.复合基板：CEM-1和CEM-3以木浆纤维纸或棉浆纤维纸作芯材增强材料﹐以玻璃纤维布作表层增强材料﹐两者都浸以阻燃环氧树脂制成的覆铜板﹐称为CEM-1。
以玻璃纤维纸作为芯材增强材料﹐以玻璃纤维布作表层增强材料﹐都浸以阻燃环氧树脂﹐制成的覆铜板﹐称为CEM-3。
4.特殊材料基板（陶瓷、金属基等）PCB各种基板材分为：94HB防火板（94VO，FR-1，FR-2）半玻纤(22F，CEM-1 ，CEM-3)全玻纤(FR-4)FR-1特点：1.无卤板材，有利於环境保护2.高耐漏电起痕指数PTI（600伏以上，需提出特殊要求）3.适合之冲孔温度爲40～70℃4.弓曲率、扭曲率小且稳定。
FR-2特点：耐漏电痕迹性PTI优越(600V以上) 5.成本低而使用范围广 6.优异的耐湿、热性7.适合之冲孔温度爲40～70℃8.弓曲率、扭曲率小且稳定9.尺寸稳定性优越CEM-3特点：优异机械加工性，可冲孔加工性 1.电性能与FR-4 相当，加工工艺与FR-4 相同，钻嘴磨损率比FR-4 小 2.多等级的耐漏电痕迹性（CTI 175V、CTI300V、CTI 600 V）耐漏电痕迹性（CTI）：一般用相比起痕指数（Commparative Tracking Index）来表示.其定义是：在实验过程中，材料受到50滴电解液（一般为0.1%的氯化铵水溶液）而没有出现漏电痕迹现象的最大电压值（一般以伏表示）IEC950还根据在上述实验条件下，基板所经受住的不同电压值，规定、划分出了基板材料的三个CTI的等级。
PCB电路板板材介绍
PCB电路板板材介绍PCB电路板（Printed Circuit Board）是电子产品中常见的一种基础组成部件，用于连接和支持电子元器件，并传递电信号和电能。
PCB电路板的性能和质量直接影响到整个电子产品的性能和可靠性，其中板材是PCB电路板的核心部分。
本文将介绍PCB电路板的常见板材及其特点。
1.硬质板材硬质板材是最常见的PCB电路板材料之一，其主要成分是玻璃纤维布与环氧树脂树脂的复合材料。
硬质板材具有良好的机械性能、热稳定性和电气性能，因此特别适合用于制作复杂的多层PCB电路板。
硬质板材根据其玻璃纤维布的厚度，可分为FR-4、FR-5等等级，FR-4是最常用的硬质板材。
硬质板材的主要优点是高强度、良好的耐热性和耐腐蚀性。
2.软质板材软质板材相对于硬质板材而言，其玻璃纤维布的厚度较薄。
软质板材通常采用聚酰亚胺（Polyimide）树脂作为基材。
聚酰亚胺软质板材具有良好的耐高温性能、柔韧性和耐化学性能，因此在一些特殊应用场景中非常适用，如高温环境下的电子产品、柔性电子产品等。
软质板材的主要优点是良好的柔韧性、较低的介电常数和介电损耗。
3.金属基板金属基板是将铜箔与金属基材复合而成的材料。
金属基板通常采用铝基或铜基材料。
金属基板的主要优点是良好的散热性能和机械强度，因此广泛应用于需要高功率和高可靠性的电子产品中，如LED照明产品、汽车电子产品等。
金属基板的主要缺点是制造工艺复杂，成本较高。
4.杂质基板杂质基板是以纯纸质或玻璃纤维纸质为基材的一种特殊PCB板材。
其主要应用于一些低成本、低性能要求的电子产品中，如普通计算机键盘、游戏手柄等。
杂质基板的主要优点是制造成本低、易于加工。
除了以上介绍的常见板材外，还有一些特殊用途的板材，如陶瓷基板、高频板等，其具有特殊的性能和特点，适用于一些特定的应用场景。
在选择PCB板材时，需要根据具体的应用需求、成本要求和性能要求来进行选择。
综上所述，PCB电路板的板材是其性能和可靠性的关键因素。
PCB用基板材料简介
PCB用基板材料簡介PCB用基材的分类：1、按增强材料不同（最常用的分类方法）纸基板（FR-1,FR-2,FR-3)环氧玻纤布基板（FR-4,FR-5)复合基板(CEM-1,CEM-3)HDI板材（RCC)特殊基材(金属类基材、陶瓷类基材、热塑性基材等) 2、按树脂不同来分酚酫树脂板环氧树脂板聚脂树脂板BT树脂板PI树脂板3、按阻燃性能来分阻燃型（UL94-VO,UL94-V1)非阻燃型（UL94-HB级）基材常见的性能指标：玻璃化转变温度（Tg)目前FR-4板的Tg值一般在130-140度，而在印制板制程中，有几个工序的问题会超过此范围，对制品的加工效果及最终状态会产生一定的影响。
因此，提高Tg是提高FR-4耐热性的一个主要方法。
其中一个重要手段就是提高固化体系的关联密度或在树脂配方中增加芳香基的含量。
在一般FR-4树脂配方中，引入部分三官能团及多功能团的环氧树脂或是引入部分酚酫型环氧树脂，把Tg值提高到160-200度左右。
基材常见的性能指标：介电常数DK介电常数DK随着电子技术的迅速发展，信息处理和信息传播速度提高，为了扩大通讯通道，使用频率向高频领域转移，它要求基板材料具有较低的介电常数e和低介电损耗正切tg。
只有降低e 才能获得高的信号传播速度，也只有降低tg,才能减少信号传播损失。
热膨胀系数（CTE）随着印制板精密化、多层化以及BGA,CSP等技术的发展，对覆铜板尺寸的稳定性提出了更高的要求。
覆铜板的尺寸稳定性虽然和生产工艺有关，但主要还是取决于构成覆铜板的三种原材料：树脂、增强材料、铜箔。
通常采取的方法是（1）对树脂进行改性，如改性环氧树脂（2）降低树脂的含量比例,但这样会降低基板的电绝缘性能和化学性能；铜箔对覆铜板的尺寸稳定性影响比较小。
UV阻挡性能今年来，在电路板制作过程中，随着光敏阻焊剂的推广使用，为了避免两面相互影响产生重影，要求所有基板必须具有屏蔽UV的功能。
阻挡紫外光透过的方法很多，一般可以对玻纤布和环氧树脂中一种或两种进行改性，如使用具有UV-BLOCK和自动化光学检测功能的环氧树脂。
PCB板不同材质区别
PCB板不同材质区别材料的燃烧性,又称阻燃性,自熄性耐燃性,难燃性,耐火性,可燃性等燃烧性是评定材料具有何种耐抗燃烧的能力。
燃性材料样品以符合要求的火焰点燃,经规定的时间移去火焰,根据试样燃烧的程度来评定燃烧性等级,共分三级,试样水平放置为水平试验法,分为FH1,FH2,FH3 三级,试样垂直放置为垂直试验法分为FV0,FV1,VF2 级。
固 PCB 板材有 HB 板材和 V0 板材之分。
HB 板材阻燃性低，多用于单面板，VO 板材阻燃性高，多用于双面板及多层板符合 V-1 防火等级要求的这一类 PCB 板材成为 FR-4 板材。
V-0,V-1,V-2 为防火等级。
电路板必须耐燃，在一定温度下不能燃烧，只能软化。
这时的温度点就叫做玻璃态转化温度(Tg 点)，这个值关系到 PCB 板的尺寸安定性。
什么是高 Tg PCB 线路板及使用高 Tg PCB 的优点？高Tg 印制板当温度升高到某一区域时，基板将由'玻璃态”转变为“橡胶态”，此时的温度称为该板的玻璃化温度(Tg)。
也就是说，Tg 是基材保持刚性的最高温。
PCB 板材具体有那些类型？按档次级别从底到高划分如下：94HB － 94VO － 22F － CEM-1 － CEM-3 － FR-4详细介绍如下：94HB：普通纸板，不防火（最低档的材料，模冲孔，不能做电源板）94V0：阻燃纸板（模冲孔）22F：单面半玻纤板（模冲孔）CEM-1：单面玻纤板（必须要电脑钻孔，不能模冲）CEM-3：双面半玻纤板（除双面纸板外属于双面板最低端的材料，简单的双面板可以用这种料，比 FR-4 会便宜 5~10 元/平米）FR-4: 双面玻纤板电路板必须耐燃，在一定温度下不能燃烧，只能软化。
这时的温度点就叫做玻璃态转化温度(Tg 点)，这个值关系到 PCB 板的尺寸安定性。
什么是高 Tg PCB 线路板及使用高 Tg PCB 的优点高 Tg 印制板当温度升高到某一区域时，基板将由'玻璃态”转变为“橡胶态”，此时的温度称为该板的玻璃化温度(Tg)。
PCB板材介绍
PCB(Print Circuit Board)板介绍PCB板的定义组成：PCB板是在覆铜板上贴上干膜，经曝光显影、蚀刻形成导电线路图形在电子产品起到电流导通与信号传送的作用,是电子原器件的载体，除实现电信号的传输功能外，PCB还需要满足机械承载和电气绝缘要求。
PCB板的主要原材料：覆铜板，半固化片，铜箔，其它（干膜，阻焊，字符）PCB板的制备工艺工程PCB板基材介绍PCB板基材也叫覆铜板，是将增强材料浸以树脂，形成半固化片，再一面或两面覆以铜箔，经热压而成的一种板状材料称为覆铜箔层压板(Copper Clad Laminate, CCl)，制作过程如下：内层开料（覆铜板）擦板刻蚀内层电路打靶位黑化层压冲靶位钻孔去毛刺化学沉铜板镀、擦边外光成像图镀镍金/图形电镀阻焊OSP涂敷终检、包装单面PCB 用基材由单面覆铜板组成 双面PCB 基材由双面覆铜板组成多层PCB 用基材由铜箔+半固化片+芯板组成如下图 PCB 板基材的组成以及代码以及应用领域FR4板基材的介绍FR4定义：阻燃型环氧树脂玻璃纤维布覆铜箔层压板。
组成：玻纤布+环氧树脂材料+添加剂+铜箔铜箔玻纤布+ 环氧树脂 铜箔玻纤布：玻纤布(玻璃纤维布的简称)，由数百根直径为0.005～0.015mm的玻璃丝捻成纱，再由经纱和纬纱编织成布。
具有耐热好、强度高、电气绝缘性好、尺寸稳定的优点，玻纤与树脂的结合性欠佳，必须进行表面处理，机械加工性差( 钻头易磨损) ，在钻孔和切边时，应予注意。
同时具有比重大，价格高的特点。
环氧树脂：主要是双酚A型环氧树脂添加剂：主要包括固化剂、阻燃剂、偶联剂、填料等；通过使用不同的添加剂或改变添加剂的比例将获得不同性能的基材；固化剂：环氧树脂的固化过程是固化剂直接介入树脂之间，使之形成网状结构的固化物。
常见的有胺类、酚醛树脂、酸酐等。
阻燃剂：主要使用溴化环氧树脂或含N、P 化合物无机填料：例如，氢氧化铝；添加到基板材料树脂中，可以起到提高树脂的阻燃性能；同时会影响基板材料的耐热性能和机械断裂性能FR4特性：具有强度高、耐热性好、介电性能好，是目前覆铜板所有品种中用途最广，用量最大的一类，它广泛应用于移动电话、计算机、检测设备、录像机、电视机、军用装备、导向系统等。
PCB各种基板材介绍
PCB各种基板材介绍PCB各种基板材介绍，分为：94HB，防火板（94VO，FR-1，FR-2），半玻纤(22F，CEM-1 ，CEM-3)，全玻纤(FR-4)。
FR-1：特点：1.无卤板材，有利於环境保护 2.高耐漏电起痕指数（600伏以上，需提出特殊要求） 3.适合之冲孔温度爲40～70℃4.弓曲率、扭曲率小且稳定FR-2：特点：耐漏电痕迹性优越(600V以上) 5.成本低而使用范围广 6.优异的耐湿、热性 7.适合之冲孔温度爲40～70℃ 8.弓曲率、扭曲率小且稳定 9.尺寸稳定性优越CEM-3：特点：优异机械加工性，可冲孔加工性 1.电性能与FR-4 相当，加工工艺与FR-4 相同，钻嘴磨损率比FR-4 小 2.多等级的耐漏电痕迹性（CTI 175V、CTI300V、CTI 600V） 3.符合IPC-4101A 的规范要求FR-4：特点：无卤素，溴及氯元素含量小於0.09% Halogen-free, Br/Cl content below 0.09% 1.不含锑及红磷，燃烧时不残留有毒成分 Antimony and red phosphor free, Absence of highly toxic dioxins in burning exhaust gas 2.板料与KB-6160相比更坚硬Harder than KB-6160以下是产品型号：纸覆铜面板KB-3152 FR-1是针对环境保护而开发的环保型不含卤素、不含锑的纸基酚醛树脂铜积层板，可以避免因燃烧板材含有卤素和锑时所产生的有毒物质及气体。
具有高漏电指数（600伏以上），并且适用于低温冲孔作业。
KB-3151S FR-1是针对使用高密度自动插件，晶片零件表面粘着技术等精密线路板之需求而开发的纸基酚醛树脂铜面积层板。
具有优异的耐银迁移性和在潮湿环境下的电气性能。
KB-3150/KB-3151是针对使用高密度自动插件，晶片零件表面粘着技术等精密线路板之需求而最新开发的纸基酚醛树脂铜面积层板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.CEM-3的玻璃化温度、耐浸焊性、抗剥强度、吸水率、电击穿、绝缘电阻、UL指标等均能达到FR-4标准，所不同的是CEM-3抗弯强度低
4.于FR-4，热需要一段时间.前景很好.
比FR-4便宜10-15%左右
网上资料:确实要从外观上来区分CEM-1、CEM-3和22F是很难做到的，顶多也是从PCB板的侧面刀口上来区分个大概，并不是很准确。从刀口上看也是要好多年的经验才能年出来，这个很难用语言来描述！
PCB板,板材的区别:
型号
材质
特点
价格
主要区别-从断层上看
PCB颜色
FR-4
玻璃纤维板
1.FR-4是由铜箔与经浸渍阻燃性环氧树脂玻璃纤维布层压而成
2.它的原材料采用的是进口电子级玻璃纤维布制成的，是制作多层印制电路板的重要基材
3.具有较高的机械性能和介电性能，较好的耐热性和耐潮性，并有良好的机械加工性
1.CEM-1这种复合基板，它是以木浆纤维纸或棉浆纤维纸作芯材增强材料。
2.单面玻纤板（必须要电脑钻孔，不能模冲）
3.CEM-1基板只有上下表面是玻璃纤维的，中间是浸酚醛树脂的纸质材料，其电气和机械性能不如FR-4。
4.CEM-1最便宜（外包一层波纤布，用的阻燃粘合剂），应该就是通常说的纸板。
价格低
4.RF-4基板是由浸了环氧树脂的玻璃纤维布层压而成，电气和机械性能都较优良，
价格高
1.FR-4环氧板的切面有灰白色的玻璃纤维布夹在中间.
2.FR-4环氧板的韧性要比CEM-1绝缘板好的多，散热性能也是最好的
表面颜色上我们几乎无法判断两者的区别,主要从断层上区看.
CEM-1
半玻纤板，两面是玻纤布，中间是纸(只能电脑冲孔)
表面颜色:CEM-1比CEM-3要黄点
备注
PCB按品牌质量级别从底到高划分如下：94HB－94VO－22F－CEM-1－CEM-3－FR-4
CEM-1断层中间是白色树脂
22F
单面半玻纤板(模冲孔)
22F覆铜板材质结构与CEM-1板一样，都是半玻纤板(板材表面是玻纤布，中间是木浆纸)，可用于冲孔，综合性能比CEM-1板材要稍差.
价格相对CEM-1也便宜些。
外观跟CEM-1一样,断层中间是白色树脂
CEM-3
双面半玻纤板
1.CEM-3与FR-4不同是采用了玻璃布与玻璃毡复合基材，也称复合型基材，而非单纯玻璃布。
