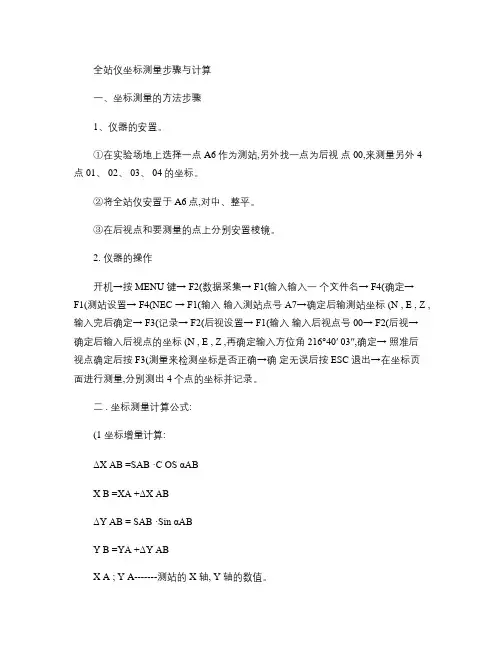

全站仪坐标测量步骤与计算(精)
全站仪坐标测量步骤与计算
一、坐标测量的方法步骤
1、仪器的安置。
①在实验场地上选择一点 A6作为测站,另外找一点为后视点 00,来测量另外 4点 01、 02、 03、 04的坐标。
②将全站仪安置于 A6点,对中、整平。
③在后视点和要测量的点上分别安置棱镜。
2. 仪器的操作
开机→按 MENU 键→ F2(数据采集→ F1(输入输入一个文件名→ F4(确定→
F1(测站设置→ F4(NEC → F1(输入输入测站点号A7→确定后输测站坐标 (N , E , Z , 输入完后确定→ F3(记录→ F2(后视设置→ F1(输入输入后视点号00→ F2(后视→
确定后输入后视点的坐标 (N , E , Z ,再确定输入方位角216°40′ 03″,确定→ 照准后
视点确定后按 F3(测量来检测坐标是否正确→确定无误后按 ESC 退出→在坐标页
面进行测量,分别测出 4个点的坐标并记录。
二 . 坐标测量计算公式:
(1 坐标增量计算:
ΔX AB =SAB ·C OS αAB
X B =XA +ΔX AB
ΔY AB = SAB ·Sin αAB
Y B =YA +ΔY AB
X A ; Y A-------测站的 X 轴, Y 轴的数值。
X B ; Y B-------测点的 X 轴, Y 轴的数值。
ΔX AB ; ΔY AB----测站坐标的 X 轴, Y 轴的坐标增量。
αAB-------测点方位角。
制作人:任晨辉组长:张博班级:地质 1002班。
全站仪坐标测量具体步骤是什么
全站仪坐标测量具体步骤是什么全站仪是一种高精度的测量仪器，广泛应用于建筑、道路、桥梁等工程领域。
全站仪坐标测量是其中的一种测量方法，可以用于确定一个点的水平、垂直和高程坐标。
本文将详细介绍全站仪坐标测量的具体步骤。
步骤一：设置全站仪在进行坐标测量之前，首先需要设置全站仪。
设置全站仪主要包括以下几个步骤：1.将全站仪放置在水平平台上，确保其稳定并且水平。
2.打开全站仪的电源，进行开机自检。
3.设置全站仪的参考系，如大地坐标系或局部坐标系。
4.校准全站仪的垂直轴和水平轴，保证其准确度。
5.安装反射镜或测距棒，用于测量目标点的坐标。
步骤二：选择测量点在进行坐标测量之前，需要确定测量点的位置。
一般情况下，测量点是工程项目中需要确定坐标的关键位置，可以是建筑物的角点、道路的交叉口等。
步骤三：观测目标点观测目标点是测量坐标的关键步骤。
具体步骤如下：1.对准目标点：将全站仪对准目标点，确保其视线完全覆盖目标点。
2.快速观测：使用全站仪的快速观测功能，对目标点进行初次观测。
3.精确观测：使用全站仪的精确观测功能，对目标点进行精确观测，获取更准确的坐标数据。
4.记录数据：将观测得到的坐标数据记录下来，包括水平、垂直和高程坐标。
步骤四：数据处理与计算在完成观测后，需要进行数据处理与计算，得出最终的测量结果。
具体步骤如下：1.数据导出：将观测得到的坐标数据导出到计算机或其他数据处理设备中。
2.数据校正：对导出的数据进行校正，排除误差和杂乱数据。
3.计算坐标：使用测量原理和相关数学模型，对校正后的数据进行坐标计算。
4.数据验证：对计算得到的坐标数据进行验证，确保其准确性和可靠性。
步骤五：结果输出与分析最后一步是将测量结果输出并进行分析。
具体步骤如下：1.结果输出：将计算得到的坐标结果输出为文档或报告形式。
2.结果分析：对测量结果进行分析，包括与设计要求进行比较、误差分析等。
3.结论与建议：根据结果分析，提出相应的结论和建议，供相关人员参考和决策。

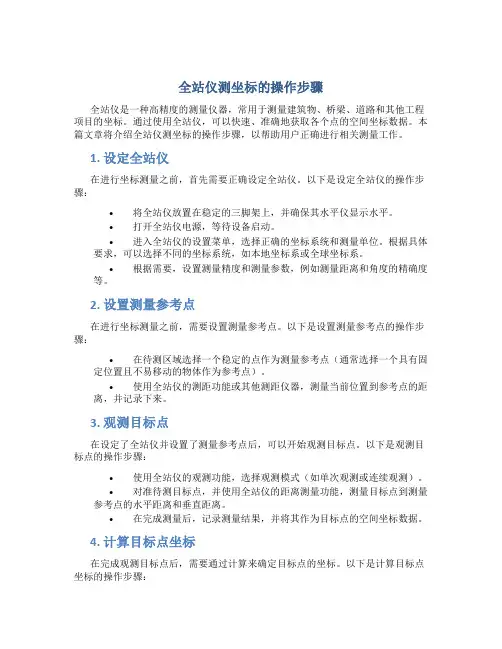

全站仪测坐标的操作步骤
全站仪测坐标的操作步骤全站仪是一种高精度的测量仪器，常用于测量建筑物、桥梁、道路和其他工程项目的坐标。
通过使用全站仪，可以快速、准确地获取各个点的空间坐标数据。
本篇文章将介绍全站仪测坐标的操作步骤，以帮助用户正确进行相关测量工作。
1. 设定全站仪在进行坐标测量之前，首先需要正确设定全站仪。
以下是设定全站仪的操作步骤：•将全站仪放置在稳定的三脚架上，并确保其水平仪显示水平。
•打开全站仪电源，等待设备启动。
•进入全站仪的设置菜单，选择正确的坐标系统和测量单位。
根据具体要求，可以选择不同的坐标系统，如本地坐标系或全球坐标系。
•根据需要，设置测量精度和测量参数，例如测量距离和角度的精确度等。
2. 设置测量参考点在进行坐标测量之前，需要设置测量参考点。
以下是设置测量参考点的操作步骤：•在待测区域选择一个稳定的点作为测量参考点（通常选择一个具有固定位置且不易移动的物体作为参考点）。
•使用全站仪的测距功能或其他测距仪器，测量当前位置到参考点的距离，并记录下来。
3. 观测目标点在设定了全站仪并设置了测量参考点后，可以开始观测目标点。
以下是观测目标点的操作步骤：•使用全站仪的观测功能，选择观测模式（如单次观测或连续观测）。
•对准待测目标点，并使用全站仪的距离测量功能，测量目标点到测量参考点的水平距离和垂直距离。
•在完成测量后，记录测量结果，并将其作为目标点的空间坐标数据。
4. 计算目标点坐标在完成观测目标点后，需要通过计算来确定目标点的坐标。
以下是计算目标点坐标的操作步骤：•使用已知参考点的坐标数据和观测到的目标点的测量数据，可以通过三角测量或其他测量方法来计算目标点的空间坐标。
•根据所选的坐标系统和测量单位，进行相关计算，并得出目标点的坐标结果。
5. 验证和记录结果在计算出目标点的坐标后，需要进行结果验证和记录。
以下是验证和记录结果的操作步骤：•可以使用全站仪进行二次观测，以确保结果的准确性。
通过对同一目标点进行多次观测，并计算得出的坐标结果，可以对比并验证测量的一致性。

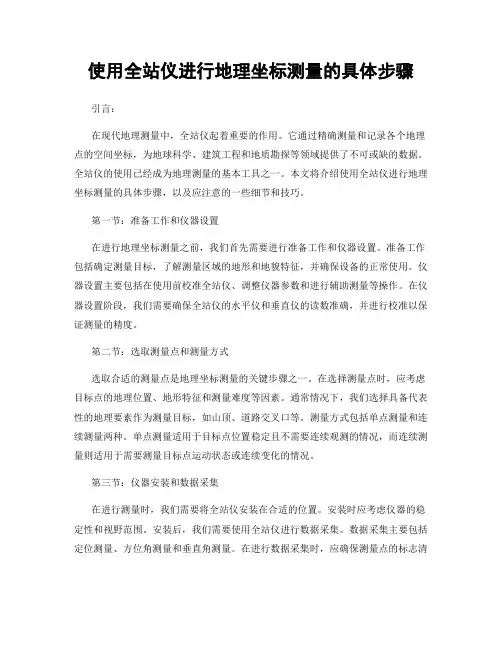

使用全站仪进行地理坐标测量的具体步骤
使用全站仪进行地理坐标测量的具体步骤引言：在现代地理测量中，全站仪起着重要的作用。
它通过精确测量和记录各个地理点的空间坐标，为地球科学、建筑工程和地质勘探等领域提供了不可或缺的数据。
全站仪的使用已经成为地理测量的基本工具之一。
本文将介绍使用全站仪进行地理坐标测量的具体步骤，以及应注意的一些细节和技巧。
第一节：准备工作和仪器设置在进行地理坐标测量之前，我们首先需要进行准备工作和仪器设置。
准备工作包括确定测量目标，了解测量区域的地形和地貌特征，并确保设备的正常使用。
仪器设置主要包括在使用前校准全站仪、调整仪器参数和进行辅助测量等操作。
在仪器设置阶段，我们需要确保全站仪的水平仪和垂直仪的读数准确，并进行校准以保证测量的精度。
第二节：选取测量点和测量方式选取合适的测量点是地理坐标测量的关键步骤之一。
在选择测量点时，应考虑目标点的地理位置、地形特征和测量难度等因素。
通常情况下，我们选择具备代表性的地理要素作为测量目标，如山顶、道路交叉口等。
测量方式包括单点测量和连续测量两种。
单点测量适用于目标点位置稳定且不需要连续观测的情况，而连续测量则适用于需要测量目标点运动状态或连续变化的情况。
第三节：仪器安装和数据采集在进行测量时，我们需要将全站仪安装在合适的位置。
安装时应考虑仪器的稳定性和视野范围。
安装后，我们需要使用全站仪进行数据采集。
数据采集主要包括定位测量、方位角测量和垂直角测量。
在进行数据采集时，应确保测量点的标志清晰可见，并准确记录测量数据。
此外，还应注意避免外部干扰，如遮挡物和光线干扰等。
第四节：数据处理和误差分析数据处理是地理坐标测量的重要环节。
在数据处理过程中，我们需要对采集到的数据进行校正和处理，计算出目标点的地理坐标。
误差分析也是不可忽视的一部分。
在进行误差分析时，我们需要考虑仪器误差、环境因素和人为因素等对测量结果的影响，并采取适当的措施进行纠正和补偿。
结论：地理坐标测量是一项复杂而关键的工作。

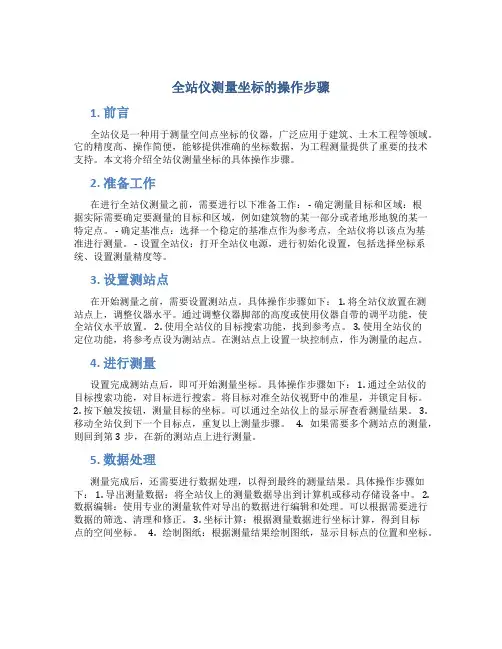

全站仪测量坐标的操作步骤
全站仪测量坐标的操作步骤1. 前言全站仪是一种用于测量空间点坐标的仪器，广泛应用于建筑、土木工程等领域。
它的精度高、操作简便，能够提供准确的坐标数据，为工程测量提供了重要的技术支持。
本文将介绍全站仪测量坐标的具体操作步骤。
2. 准备工作在进行全站仪测量之前，需要进行以下准备工作： - 确定测量目标和区域：根据实际需要确定要测量的目标和区域，例如建筑物的某一部分或者地形地貌的某一特定点。
- 确定基准点：选择一个稳定的基准点作为参考点，全站仪将以该点为基准进行测量。
- 设置全站仪：打开全站仪电源，进行初始化设置，包括选择坐标系统、设置测量精度等。
3. 设置测站点在开始测量之前，需要设置测站点。
具体操作步骤如下： 1. 将全站仪放置在测站点上，调整仪器水平。
通过调整仪器脚部的高度或使用仪器自带的调平功能，使全站仪水平放置。
2. 使用全站仪的目标搜索功能，找到参考点。
3. 使用全站仪的定位功能，将参考点设为测站点。
在测站点上设置一块控制点，作为测量的起点。
4. 进行测量设置完成测站点后，即可开始测量坐标。
具体操作步骤如下： 1. 通过全站仪的目标搜索功能，对目标进行搜索。
将目标对准全站仪视野中的准星，并锁定目标。
2. 按下触发按钮，测量目标的坐标。
可以通过全站仪上的显示屏查看测量结果。
3. 移动全站仪到下一个目标点，重复以上测量步骤。
4. 如果需要多个测站点的测量，则回到第3步，在新的测站点上进行测量。
5. 数据处理测量完成后，还需要进行数据处理，以得到最终的测量结果。
具体操作步骤如下： 1. 导出测量数据：将全站仪上的测量数据导出到计算机或移动存储设备中。
2. 数据编辑：使用专业的测量软件对导出的数据进行编辑和处理。
可以根据需要进行数据的筛选、清理和修正。
3. 坐标计算：根据测量数据进行坐标计算，得到目标点的空间坐标。
4. 绘制图纸：根据测量结果绘制图纸，显示目标点的位置和坐标。
6. 结论全站仪测量坐标的操作步骤包括准备工作、设置测站点、进行测量和数据处理。

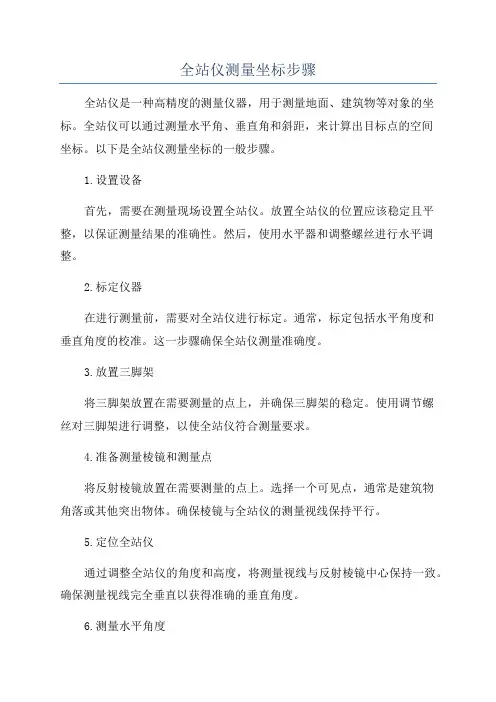

全站仪测量坐标步骤
全站仪测量坐标步骤全站仪是一种高精度的测量仪器，用于测量地面、建筑物等对象的坐标。
全站仪可以通过测量水平角、垂直角和斜距，来计算出目标点的空间坐标。
以下是全站仪测量坐标的一般步骤。
1.设置设备首先，需要在测量现场设置全站仪。
放置全站仪的位置应该稳定且平整，以保证测量结果的准确性。
然后，使用水平器和调整螺丝进行水平调整。
2.标定仪器在进行测量前，需要对全站仪进行标定。
通常，标定包括水平角度和垂直角度的校准。
这一步骤确保全站仪测量准确度。
3.放置三脚架将三脚架放置在需要测量的点上，并确保三脚架的稳定。
使用调节螺丝对三脚架进行调整，以使全站仪符合测量要求。
4.准备测量棱镜和测量点将反射棱镜放置在需要测量的点上。
选择一个可见点，通常是建筑物角落或其他突出物体。
确保棱镜与全站仪的测量视线保持平行。
5.定位全站仪通过调整全站仪的角度和高度，将测量视线与反射棱镜中心保持一致。
确保测量视线完全垂直以获得准确的垂直角度。
6.测量水平角度通过旋转全站仪的水平角度，对准参考点或测量基准点。
记录测量的水平角度。
7.测量垂直角度通过调整全站仪的垂直角度，使测量视线水平。
然后，准心对准反射棱镜并记录测量的垂直角度。
8.测量斜距观察反射棱镜上显示的不变数字（或振动数字），这些数字表示反射棱镜与全站仪之间的距离。
在不同的测量点上重复此步骤，并记录测量的斜距。
9.计算坐标根据测量得到的水平角度、垂直角度和斜距，可以计算测量点的空间坐标。
使用三角函数和测量公式，根据所需计算方法进行计算。
10.定位下一个点完成一个测量点的测量后，移动全站仪到下一个测量点。
重复前述步骤，直到完成所有需要测量的点。
总结：全站仪测量坐标的步骤包括设置设备、标定仪器、放置三脚架、准备测量棱镜和测量点、定位全站仪、测量水平角度、测量垂直角度、测量斜距、计算坐标和定位下一个点。
这些步骤确保了测量结果的准确性和可靠性。
通过全站仪测量坐标，可以为地理信息系统、建筑设计和土地测量等领域提供重要的数据支持。
全站仪坐标测量方法步骤
全站仪坐标测量方法步骤1、架设仪器，对中、调平.2、按“菜单(MENU）”键，后显示“数据采集"，按“F1”后，出现选择文件,按“F1”输入“文件名”后按“回车”。
3、按“F1`"测站点输入,输入点号、仪器高后,显示测站，再按“测站”后出现坐标输入，输入坐标后按回车键，出现“记录”，此时有个选择对话框，“是”与“否”，这时按“是”以保存，完成整个测站点的输入。
4、显示菜单里有个“后视"，按F2键输入点号棱镜镜高,按“后视——-F4键”显示“AE/AZ”按“F3”键输入坐标，坐标输入完成后，出现“后视点号与镜高”，对准后视棱镜，按测量，显示“斜距”与“坐标”,按坐标镜后就可以进行坐标测量.测量完毕后按“是”以保存。
保存后显示菜单下有个“前视”，按“前视”输入“棱镜高”后按测量,就可以测到“前视点的坐标”。
如果接下来还要测其它的点，按“同前”就可以测接下来的坐标点。
这时如果镜高与之前有所变动,再输入镜高，后按“同前”就可以测到其它点了。
……如果镜高与之前一致，直接按同前。
这样就完成了整个数据采集。
1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2)设置A方向的水平度盘读数为0°00′00″。
（3)照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量（1)设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正.（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化,15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm.实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差. 全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
全站仪的坐标测量如何使用
全站仪的坐标测量如何使用全站仪是一种专业的测量仪器，主要用于进行高精度的三维测量和坐标测量。
在施工工地、土木工程、测量工程、地理测量等领域都有广泛的应用。
下面将详细介绍全站仪的坐标测量使用方法。
一、前期准备工作1.检查全站仪的仪器和附件是否完好，确保仪器的准确性和稳定性。
2.调整全站仪的水平与垂直仪器范围。
3.设置测量基准点，并在地面上标记好位置。
二、进行坐标测量1.设置全站仪将全站仪放置在测量区域内的一个固定点上，并使用三脚架固定，确保其稳定性。
然后打开全站仪的电源，并进行系统设置。
2.镜像常数测量使用全站仪测量一系列目标点和测量基准点的两次镜像坐标。
通过两次的测量数据，可以计算出镜像常数，并进行后续的数据校正。
3.进行目标点测量在测量区域内设置一系列目标点，并使用全站仪进行测量。
目标点可以是地面上的点、建筑物上的点等，根据实际需要进行设置。
使用全站仪时，可以通过目镜观察目标点，并通过按下触发器进行测量。
在测量过程中，需要确保全站仪与目标点之间没有遮挡物，并尽量避免周围环境的干扰。
4.保存测量数据在每次测量完成后，将测量数据保存到全站仪的内部存储器或外部存储介质中。
可以通过连接电脑或移动存储设备进行数据传输和备份。
5.数据处理与分析将测量数据导入到数据处理软件中进行数据处理与分析。
根据实际需要，可以进行坐标计算、平差处理、曲线拟合等操作，以得到更精确的测量结果。
6.绘制图纸与报告根据处理分析后的测量数据，可以使用CAD软件进行图纸的绘制和报告的编制。
通过图纸和报告，可以直观地展示测量结果，并进行工程设计和决策。
三、注意事项1.在使用全站仪进行测量时，要确保测量环境的稳定性和准确性。
避免测量区域内的振动、影响视线的遮挡物、气象因素等对测量结果的影响。
2.在测量目标点时，要保持全站仪与目标点的视线畅通，并保持一定的距离，避免误差的积累。
3.在进行测量时，要注意全站仪的水平和垂直仪器范围的调整，确保测量的准确性和稳定性。
全站仪坐标测量步骤
全站仪坐标测量步骤
为了测量一个地面点的水平和垂直位置（三维坐标），我们需要使用全站仪。
下面是全站仪坐标测量的步骤：
1. 设置全站仪
首先，必须在地面上设置全站仪。
这可以通过放置三脚架和调整水平仪进行完成。
全站仪必须稳定，保持在恒定的水平状态下，以便在整个测量过程中保持准确性。
2. 设置反射器
接下来，必须将反射器设置在将要测量的点（或目标）上。
反射器必须放置在垂直于地面的支撑物上，以确保其稳定性。
反射器的位置必须与全站仪的初始位置相对应，并且必须能够在全站仪视野内被看到。
3. 观察测量点
全站仪旋转，通过透镜观察反射器，并记录反射器的位置。
这个过程叫做“目标测量”。
全站仪可以使用自动目标识别系统，自动锁定反射器，并记录其位置。
在手动模式下，用户必须通过视觉确认反射器位置，然后使用全站仪记录这些坐标。
之后，全站仪旋转并观察其他点，在记录每个点的坐标后，测量就完成了。
4. 计算坐标
测量完成后，用户必须将记录的反射器坐标转换为目标点的实际坐标。
为此，必须使用三角函数和三角测量公式来计算实际坐标。
全站仪测量的精度非常高，可以达到毫米级精度。
它广泛应用于建筑、土木工程和地质测量中。
全站仪如何测坐标点
全站仪如何测坐标点全站仪是一种地质测量仪器，用于测量地面上的点的坐标，广泛应用于建筑、土木工程、矿山勘探等领域。
通过使用全站仪，我们可以实现高精度的测量，并获得准确的坐标信息。
下面将介绍全站仪如何测量坐标点的步骤和注意事项。
步骤一：设置与校准在进行测量之前，首先需要设置全站仪并进行校准。
设置全站仪时，需要确保它的水平平稳放置在固定的三脚架上。
然后，使用全站仪自带的调平装置将全站仪准确调平。
通过调整仪器的三条腿，使气泡在中间的刻度线上保持平衡。
接下来，进行全站仪的校准。
校准过程可以分为水平角校准和垂直角校准两个步骤。
水平角校准是为了确保仪器能够准确测量水平方向上的角度。
垂直角校准是为了确保仪器能够准确测量垂直方向上的角度。
步骤二：建立基准点在测量坐标点之前，需要先建立一个基准点。
基准点是一个已知坐标的点，可以作为后续测量的参考点。
基准点的坐标可以通过GPS或其他测量方法事先确定。
步骤三：测量目标点在第二步建立好基准点后，可以开始测量目标点的坐标了。
以下是具体步骤：1.使用全站仪的测距功能，将目标点视线准确对准。
2.通过观察全站仪上的显示屏或通过联机电脑查看测量结果。
全站仪会显示目标点与基准点之间的水平角度、垂直角度和斜距。
3.根据测量结果计算出目标点的坐标。
坐标计算可以根据不同的测量要求进行，通常使用的是三角测量法。
注意事项在使用全站仪测量坐标点时，需要注意以下事项：1.保持全站仪的稳定性。
在测量过程中，全站仪需要保持稳定且不受外部干扰影响，以获得准确的测量结果。
2.避免测量误差。
在测量过程中，应尽量减小人为误差。
比如，保持仪器与目标点之间的距离合适，避免仪器与目标点之间有遮挡物等。
3.注意观察环境因素。
在测量时，还需注意观察周围环境的变化，比如风力、温度等因素可能会对测量结果产生影响。
综上所述，使用全站仪测量坐标点需要进行仪器的设置与校准，建立基准点，以及准确测量目标点的步骤。
通过遵循正确的测量操作步骤和注意事项，可以获得高精度且可靠的坐标测量结果，为建筑、土木工程等领域的设计与施工提供准确数据支持。
全站仪坐标测量方法步骤
全站仪坐标测量方法步骤全站仪是一种用于测量地面上各点坐标的仪器。
它具备高度精确度和全自动测量能力，广泛用于土建工程、地质勘探、测量工程等领域。
下面将介绍全站仪坐标测量的方法步骤。
一、仪器设置1.将全站仪放置在测点附近的平稳地面上，并使其水平仪显示水平。
2.打开仪器并进行自检，确保传感器和测量程序正常。
3.配置测量参考系统，可以选择大地水准面、已知控制点等作为参考。
二、基准测量1.在已知控制点上安装反射镜，通过测量参考系统进行基准测量。
2.在基准点上通过观测星数、观测方位角等数据进行基线方向和长度的测量。
三、目标点测量1.确定需要测量的目标点，并在目标点上安装反射镜。
2.使用全站仪的望远镜对准目标点上的反射镜，确保反射镜正对望远镜。
3.按下测量按钮，记录仪器自动生成的测量数据。
四、数据处理1.将仪器上所得到的测量数据存储到计算机上，通常以文本文件或者数据库的形式保存。
2.利用测量软件对数据进行处理和分析，包括数据的校正、纠偏、计算等。
五、坐标计算1.根据测量数据和基准测量结果，使用适当的坐标计算方法计算目标点的坐标。
2.对测量点的坐标进行检查和调整，确保计算精度满足要求。
六、数据输出1.将计算得到的坐标数据输出到制图软件或者绘图仪上，绘制出目标点的坐标图。
2. 根据绘图需求，将输出结果导出为各种格式的文件，例如CAD、Excel等。
七、质量控制1.对整个测量过程进行质量控制，包括观测误差的检查、精度评定等。
2.根据质量控制结果，对可能存在的误差源进行分析和改进。
八、测量记录1.记录每次测量的原始数据和计算结果，包括测量的时间、测量点名称、测量数据等。
2.对记录的数据进行归档和备份，确保数据的完整性和可追溯性。
以上是全站仪坐标测量的一般步骤，具体操作可能会因测量对象的不同而有所差异。
在实际操作中，还需根据具体情况对测量仪器进行校准和调试，以确保测量精度和可靠性。
同时，也要注意安全操作规范，确保人员和仪器的安全。
全站仪测量坐标的基本过程是什么
全站仪测量坐标的基本过程是什么全站仪是一种使用广泛的测量仪器，用于测量和确定物体或地点的精确三维坐标。
在建筑、土木工程和测量领域中，全站仪是非常重要的工具。
它能够快速、准确地测量目标的水平、垂直和高程位置。
本文将介绍全站仪测量坐标的基本过程。
步骤一：仪器设置与校准首先，正确设置全站仪是非常重要的。
根据实际需要，将全站仪放置在一个稳定的架子上，确保它处于水平位置。
随后，校准仪器。
全站仪通常需要进行两个主要的校准：水平校准和垂直校准。
水平校准是为了确保测量过程中仪器的水平性。
通过调整水平仪上的气泡，将全站仪调整为水平位置。
垂直校准则是为了确保测量过程中仪器的垂直性。
通常，通过调整垂直仪上的气泡，将全站仪调整为垂直位置。
步骤二：设定基准点和坐标系在进行实际测量之前，需要设定一个基准点和坐标系。
基准点是一个已知坐标的地点，通过将其坐标设定为原点，可以确定其他点的相对位置。
在建筑工地中，基准点通常是一个已经设置好的标志物或固定地点。
设定坐标系是为了使测量结果更加方便和准确。
通常，坐标系是通过确定基准点的X、Y、Z轴来建立的。
其中，X轴是从基准点开始的水平方向，Y轴是与X轴垂直的水平方向，Z轴是垂直于水平面的竖直方向。
步骤三：目标点测量在进行目标点的测量之前，需要选择适当的测量方法。
全站仪提供了多种测量方式，可以根据实际需要进行选择。
常见的测量方式包括远距离测量、近距离测量和快速测量等。
在测量之前，需要将目标点放置在一个容易被全站仪测量到的位置。
然后，使用全站仪瞄准目标点，并观察测量结果。
全站仪会自动测量目标点的水平、垂直和高程位置，并将结果显示在仪器的屏幕上。
步骤四：数据处理与记录完成目标点测量后，需要对测量数据进行处理和记录。
全站仪通常具有数据处理功能，可以计算目标点相对于基准点的坐标值。
可以使用全站仪提供的内置软件或外部软件进行数据处理。
在数据处理过程中，需要将测量数据与基准点的坐标系对应起来，并将计算得到的坐标值记录下来。
全站仪坐标测量的步骤
全站仪坐标测量的步骤全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、地质勘探等领域的测量工作中。
全站仪能够实时定位、测距、角度测量等，准确度远高于传统的测量方法。
下面将介绍全站仪坐标测量的步骤。
步骤一：设置测量基准点在进行全站仪坐标测量之前，首先需要设置测量基准点。
基准点通常是在测量现场选择一个固定的点，例如建筑物的角点、地面上的标志物等。
基准点应该具有稳定性和可靠性，避免受到外部因素的影响。
在确定好基准点后，可以进行下一步的操作。
步骤二：架设全站仪并校准将全站仪架设在测量现场合适的位置上，并进行校准。
校准是保证全站仪测量精度的重要步骤。
校准包括水平校准和垂直校准两个方面。
1.水平校准：先将全站仪进行水平放置，然后通过调整仪器上的水平气泡管，使其处于水平状态。
水平校准一般需要靠近基准点，并确保全站仪的水平性。
2.垂直校准：借助全站仪的自动调平功能，使仪器能够在垂直方向上保持水平状态。
通过调整仪器上的垂直调平螺旋，使仪器达到垂直状态。
完成校准后，全站仪即可投入正式的测量工作。
步骤三：测量目标点在进行目标点的测量之前，需要确定目标点的位置和数量。
目标点的选取应该满足测量要求，通常是需要测量的建筑物、地面特征或者测量边界点。
可以根据实际情况选择不同的测量方式，包括背视法、尺寸法、角度法等。
1.背视法：首先选择一个已知坐标的点作为起始点，然后利用全站仪测量其他目标点相对于起始点的坐标。
通过背视测量目标点，可以得到目标点的X、Y、Z坐标。
2.尺寸法：对于一些不便于背视的目标点，可以使用尺寸法进行测量。
尺寸法是利用目标点和已知点之间的距离关系来计算目标点的坐标。
3.角度法：当需要测量目标点之间的角度时，可以利用全站仪测量目标点的水平角度和垂直角度来计算目标点的坐标。
完成目标点的测量后，可以进行数据处理和分析。
步骤四：数据处理和分析在测量完成后，需要对测量数据进行处理和分析。
数据处理可以利用计算机软件进行，根据测量原始数据和算法，计算出目标点的坐标。
全站仪测量坐标的方法
全站仪测量坐标的方法全站仪是一种用于测量地面上点的三维坐标的精密仪器。
它广泛应用于土木工程、建筑工程、道路工程等领域。
本文将介绍全站仪测量坐标的方法，包括测量准备、测量步骤和数据处理等方面。
一、测量准备在进行全站仪测量之前，需要进行一些准备工作。
首先，要选择一个适合的测量场地，保证测量点的稳定性和可访问性。
其次，要检查全站仪的各项功能是否正常，包括水平仪、角度仪、距离测量仪等。
然后，需要设置基准点，可以通过GPS或其他测量方法获得基准点的坐标。
最后，要根据实际情况选择合适的测量模式和参数，如水平测量模式、垂直测量模式、扫描测量模式等。
二、测量步骤1. 设置仪器在开始测量之前，需要将全站仪放置在稳定的三脚架上，并使用水平仪进行水平调整。
然后，通过调整仪器的角度仪，使其指向基准点。
2. 测量目标点选择要测量的目标点，并使用全站仪的望远镜准确瞄准目标点。
通过观察目标点上的标志物或反射器，可以精确地确定目标点的位置。
然后，按下测量按钮，全站仪会自动测量出目标点的水平角度、垂直角度和距离。
3. 标记目标点测量完目标点后，可以在地面上做上标记，以便后续的测量。
可以使用颜色鲜明的喷漆或标示物来标记目标点的位置。
4. 继续测量其他点重复以上步骤，依次测量其他目标点的坐标。
在测量不同目标点时，可以通过调整全站仪的角度仪和望远镜，使其准确瞄准目标点。
三、数据处理测量完所有目标点后，需要对测量数据进行处理，以获得目标点的三维坐标。
这通常需要使用计算机软件进行处理。
首先，将测量数据导入计算机，并进行数据的校正和筛选。
然后，根据基准点的坐标和测量数据，可以通过三角测量或者三维坐标转换等方法，计算出目标点的三维坐标。
总结：全站仪测量坐标的方法包括测量准备、测量步骤和数据处理等步骤。
在进行测量之前，需要进行场地选择、仪器设置和基准点的确定等准备工作。
测量步骤包括设置仪器、测量目标点、标记目标点和继续测量其他点等。
数据处理则是将测量数据导入计算机，并进行校正和计算，以获得目标点的三维坐标。
全站仪坐标测量方法步骤
全站仪坐标测量方法步骤全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。
它能够快速、准确地测量出目标点的坐标，为工程建设和地理信息采集提供重要的数据支持。
下面将详细介绍全站仪坐标测量的方法步骤。
一、前期准备工作1、仪器检查在进行测量之前，首先要对全站仪进行检查，确保仪器各项功能正常。
包括检查电池电量是否充足、仪器是否能正常开机、显示屏是否清晰、按键是否灵敏等。
2、仪器设置根据测量任务的要求，对全站仪进行相应的设置。
如设置测量单位（米、英尺等）、角度测量精度、距离测量精度、温度气压改正等。
3、已知点数据准备获取测量区域内已知控制点的坐标数据，这些数据将作为测量的基准。
4、现场踏勘到达测量现场后，对测量区域进行踏勘，了解地形地貌、障碍物分布等情况，规划测量路线和测量点的布设。
二、仪器安置1、选择合适的测量点选择视野开阔、通视良好、地面坚实且便于仪器操作的位置作为测量点。
2、安装三脚架将三脚架打开，调整三脚架的高度和角度，使三脚架大致水平，并确保其稳固。
3、安装全站仪将全站仪小心地安装在三脚架上，通过调整螺旋将全站仪固定牢固。
4、对中整平使用光学对中器或激光对中器，将仪器中心与测量点中心对准。
然后通过调整三脚架的脚螺旋和全站仪的整平螺旋，使全站仪的水准气泡居中，从而使仪器水平。
三、后视定向1、选择后视点在已知控制点中选择一个作为后视点，该点应与测量点通视良好。
2、瞄准后视点将全站仪望远镜瞄准后视点，使用制动螺旋将望远镜固定。
3、输入后视点坐标在全站仪中输入后视点的坐标数据。
4、完成定向按下全站仪上的定向按钮，仪器会自动计算出后视方向的方位角，完成后视定向。
四、测量目标点坐标1、瞄准目标点转动全站仪望远镜，瞄准需要测量坐标的目标点，使用制动螺旋固定望远镜。
2、测量距离和角度按下全站仪上的测量按钮，仪器会自动测量目标点与仪器之间的距离和水平角、垂直角。
3、记录数据测量完成后，全站仪会显示目标点的坐标数据，将这些数据记录下来。
全站仪进行坐标测量的基本原理和一般步骤是什么
全站仪进行坐标测量的基本原理和一般步骤是什么传统的勘测工作通常需要使用全站仪进行坐标测量。
全站仪是一种综合了测角、测距和测高等功能的现代化测量仪器。
它通过测量目标点与仪器的角度、距离和高差来确定目标点的坐标位置。
本文将介绍全站仪进行坐标测量的基本原理和一般步骤。
基本原理全站仪的测量原理基于三角测量法。
它通过测量仪器与目标点之间的角度和距离，利用三角关系计算出目标点的坐标位置。
在进行测量前，首先需要校准全站仪。
校准过程通常包括平面校准和垂直校准。
平面校准用于保证全站仪的视轴水平，垂直校准用于保证仪器的垂直轴垂直。
当全站仪校准完成后，可以进行角度测量。
全站仪通过旋转水平角和垂直角测量目标点与仪器之间的角度。
水平角用于确定目标点在水平方向上的角度位置，垂直角用于确定目标点在垂直方向上的角度位置。
接下来是距离测量。
全站仪可以通过使用非反射棱镜或反射式棱镜来测量目标点与仪器之间的距离。
非反射棱镜是一种可以直接放置在目标点上的设备，反射式棱镜则需要放置在目标点附近。
最后是高差测量。
全站仪可以通过测量目标点与仪器之间的垂直高差来确定目标点的高程位置。
高差测量通常使用非反射棱镜或反射式棱镜来进行。
一般步骤下面是进行全站仪坐标测量的一般步骤：1.校准全站仪：首先需要将全站仪放置在一个稳定平整的基准点上，并进行水平校准和垂直校准，以确保测量的准确性。
2.设置目标点：将测量区域分成若干目标点，并在每个目标点上放置非反射棱镜或反射式棱镜。
3.角度测量：选择一个目标点作为基准点，通过旋转全站仪测量其他目标点与基准点之间的角度。
角度测量需要保持仪器的稳定，避免外界干扰。
4.距离测量：使用全站仪测量仪器与目标点之间的距离。
根据测量条件的不同，可以选择非反射棱镜或反射式棱镜来进行距离测量。
5.高差测量：通过在不同目标点测量相对于基准点的垂直高差，计算出各目标点的高程位置。
高差测量同样可以选择非反射棱镜或反射式棱镜来进行。
6.数据处理：将测量得到的角度、距离和高差数据进行处理，计算出目标点的坐标位置。
全站仪测量坐标的方法
全站仪测量坐标的方法
全站仪是一种测量仪器，可用于测量地面上的点的水平和垂直位置。
测量过程涉及到从一个已知点到相邻未知点的测量距离和角度。
使用全站仪测量坐标的方法如下：
1. 建立控制点
在开始任何测量之前，必须建立一个已知的控制点。
该控制点可以是一个已知的标记点或物体，例如一个钢钉、控制点块或标记墙。
该点的地理坐标必须被知道和记录下来。
2. 建立目标点
测量需要测量到的目标点。
这些目标点可以是任何在测量区域内的地面点。
识别目标点需要的方法包括采用标记杆、印记墙或通过既定的坐标和能量测距器直接命名目标点。
3. 建立仪器
使用固定三角支架架设仪器。
在固定仪器时，确保仪器的底面垂直于工作面地面而且正确对准控制点。
4. 标定仪器
点校验，完成之后标记点应在仪器显示器上显示。
5. 测量目标点
将仪器定位到目标点，并在显示器上读取水平和垂直角度。
应该记录下目标点的角度和仪器的位置。
6. 计算坐标
利用测量的距离和角度计算目标点的地理坐标。
这可以通过基于三角计算优化和在已知点位置上进行关键测试来完成。
总之，全站仪测量坐标的方法包括建立控制点和目标点、建立仪器、标定仪器、测量目标点以及计算坐标。
当这些步骤按照正确的顺序完成时，可以准确地测量地面坐标。
全站仪坐标测量步骤与计算
全站仪坐标测量步骤与计算全站仪是一种高精度的测量工具，用于测量目标点的三维坐标。
它可以通过测量水平角、垂直角和斜距来计算目标点的坐标。
以下是全站仪坐标测量的步骤和计算方法。
步骤1：设置全站仪首先，将全站仪稳定地放置在固定的三脚架上，并确保仪器水平。
然后，使用平板级进行精确调平，确保水平仪显示水平状态。
步骤2：设置参考点选择一个参考点作为起始点，可以是一个已知坐标的点或其他可测量的特征点。
将全站仪对准参考点，并通过测量仪器上的两个水平角读数来确定全站仪的水平方向。
步骤3：观测目标点将全站仪对准需要测量的目标点，并通过观测仪器上的水平角、垂直角和斜距读数来记录目标点的测量数据。
步骤4：测量目标点将目标点锁定在全站仪的准星上，并按下仪器上的触发按钮，开始测量。
全站仪将自动测量目标点的水平角、垂直角和斜距。
步骤5：记录测量数据记录目标点的测量数据，包括水平角、垂直角和斜距。
如果需要高精度的测量，可以进行多次观测，并取平均值。
步骤6：计算目标点坐标根据测量数据，可以使用三角函数计算目标点的三维坐标。
具体计算方法如下：1.水平角计算：假设目标点的水平角为H，仪器水平角为H0，水平方向为正向，则目标点的水平角为H=H0+ΔH其中ΔH为目标点到参考点的水平角差。
2.垂直角计算：假设目标点的垂直角为V，仪器垂直角为V0，视线方向为上，则目标点的垂直角为V=V0+ΔV其中ΔV为目标点到参考点的垂直角差。
3.斜距计算：假设目标点的斜距为S，仪器斜距为S0其中ΔS为目标点到参考点的斜距差。
4.坐标计算：根据上述计算得到的水平角差ΔH、垂直角差ΔV和斜距差ΔS，以及参考点的坐标(X0,Y0,Z0)，可以使用三角函数计算目标点的坐标(X,Y,Z)：X = X0 + ΔS * sin(θ) * cos(α)Y = Y0 + ΔS * sin(θ) * sin(α)Z = Z0 + ΔS * cos(θ)其中θ为水平角差，α为垂直角差。
全站仪测坐标测量详细步骤
全站仪测坐标测量详细步骤全站仪是一种高精度的测量仪器，被广泛用于土木工程、建筑工程、矿业勘察等领域，用于进行各种测量任务，包括测量地形、建筑物、道路、桥梁等的坐标。
下面将详细介绍全站仪测坐标测量的步骤。
步骤一：准备工作在进行坐标测量之前，需要进行一些准备工作。
首先，确保全站仪电池充足，并且仪器正常工作。
然后，选择一个合适的测量点，通常需要选择能够观测到目标物体的位置，并具备一定的稳定性。
最后，确保全站仪与测量点之间没有障碍物。
步骤二：建立基准点在进行坐标测量之前，需要建立一个基准点。
基准点是一个已知坐标的点，用于作为其他测量点的参考。
通常情况下，基准点可以选择一个地理坐标已知的标志性建筑物或地点。
使用全站仪进行基准点的测量，得到其坐标。
步骤三：设置测量参数在全站仪测量之前，需要设置一些测量参数，包括水平角度、垂直角度、测距方式等。
这些参数根据具体的测量任务和环境来确定。
步骤四：测量目标点在全站仪设置完毕后，可以开始进行目标点的测量。
首先，使用全站仪对准基准点，确保全站仪的方向与基准点的方向一致。
然后，将全站仪对准目标点并观测。
观测时，全站仪会测量水平角度、垂直角度和距离。
步骤五：记录测量数据在测量完目标点之后，需要将测量数据记录下来。
包括水平角度、垂直角度和距离等参数。
可以使用全站仪自带的数据记录功能，也可以使用外部设备记录测量数据。
步骤六：计算坐标测量数据记录完毕后，可以进行坐标的计算。
根据已知的基准点坐标和测量的角度、距离等数据，使用三角测量法或其他测量方法计算目标点的坐标。
步骤七：检查和校正计算得到目标点的坐标后，需要进行检查和校正。
可以通过多次测量同一目标点，计算坐标的平均值，以提高测量的准确性。
步骤八：测量其他点完成目标点的测量后，可以重复步骤四至步骤七，进行其他点的测量。
步骤九：绘制测量结果最后一步是将测量结果绘制出来。
可以使用计算机辅助设计（CAD）软件将测量结果绘制成图形，以便更直观地展示测量成果。
全站仪测坐标点测量详细步骤【教程】
我们都知道现在的房子修建是需要精密的仪器来测量的，但是在我们的生活中还是有很多人不会使用这种仪器。
全站仪坐标测量步骤是什么？请看下面说明。
方法1.我们在测量之前首先要选好两个点，就像我们学习的物理一样，必须要选好参照物和被参照物，这样才有利于我们的观察和测量。
我们要在这两个点上面标注出，那个是测量点，那个是放置仪器的点，这样才不至于最后弄混乱。
2.选好点之后我们要现在就要把仪器拿出来，放在之前选好的位置上面了，在后对仪器进行调试整理。
还要量出仪器对于地面的高度，方便后面精确的计量。
3.将对仪器就行对焦，观察上面的棱镜是否在全站仪十字丝的中心位置，如果没有在，我就需要先对仪器进行对焦，将棱镜转到后视点的位置，然后在让其对准全站仪十字丝的中心位置即可。
4.打开全站仪的启动键。
对全站仪进行设置，我们进入程序设置界面后，首先要选择“坐标放样”。
因为是全站仪的第一步，如果第一步都没有做好后面就会全部出错。
然后再去设置“方向角”。
把角度设置好。
5.全站仪完全设置好了之后，就可以进入到放测量点的界面了。
要先在仪器内输入我们刚刚测量好的仪器离地面高度的数据，然后点击“确认”。
然后我们在输入测量点的位置坐标等。
输入完成之后就可以进行放样测量了。
6.在放养的界面中我们先要调整仪器，以保证仪器测量的准确性。
要把仪器在“角度”界面中的所以dHR参数调零，然后固定。
然后通过棱镜将测量点与仪器的十字丝和棱镜中心调到一条直线上去，然后进行测量了。
测完之后记住数据，然后进行下一个放样点的设置并进行放样测量，一直到所有的都测量完成之后并且记下数据，就结束了。
7.测量完成后，要退出仪器的程序，并且像手机一样关机，然后再把全站仪拆分装好就行了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪测量坐标步骤
LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
全站仪测量坐标步骤
仪器对中整平，开机进入主菜单，进入放样程序：
一：站点在已知点上：然后开始建站，先输入站点坐标，然后根据提示输入后视点坐标，把仪器对准后视点，然后按测距，测好后站就建好了，这时候要反侧下后视点，看测量出的后视点坐标和你输入的坐标差多少，如在允许范围内，就可以进行下一步放样，如不在，则需要找出原因，原因来自三个方面：仪器问题、人问题、点坐标问题。
在解决好后可以进入下一步饭放样了，根据仪器提示，输入放样点坐标，输入后一般仪器会显示角度距离。
这表示你输入的数据仪器，算出要放样的点和站点的关系，不用管它，然后按极差按钮或下一步之类的按键，会进入到一个水平角，会不断变换的界面，把仪器转到水平角数据显示为“度”“分”“秒”附近，然后用水平微动把仪器调到“度”“分”“秒”这表示要放样的点在这条线上。
在仪器前方，另一人棱镜对准仪器，测量一下，会显示比如-30m或30m表示你所要放的点要前进或后退30m，不同于正负号，表示前进或后退不同，持棱镜人就按照操作仪器人的提示前进或后退。
在测量数据位正负10公分的时候就可以打桩了，然后在桩上钉钉，继续定位，这点就好了。
二：仪器架在未知点上，那就是在操作第一种情况前加上后方交会程序就行了，仪器进入后方交会程序后，先输入已知点A坐标，然后测A 点测距，后输入B点坐标，然后照准B点测距，然后计算可以算出站点坐
标，算出站点坐标后就又回到上面第一种情况，继续按照“一”的提示操作就行。
全转仪测量坐标不管哪种情况请注意一点：
长边必须控制短边，即站点与后视点的距离要大于站点与放样点的距离。
