图纸会审要点大全
施工图图纸会审要点
施工图会审要点一、总图1.布置是否合理，对生产（使用）、安全、环保、消防、施工等方面有无不利影响；2.场地内及附近可能影响施工范围内的建、构筑物基础、地下管线（水、电、气、通风等）应在图中标明，至少应予以说明；3.上、下水、电气、通风、电视、煤气、道路来龙去脉（交接发点坐标及标高）应标注清楚，并与相关专业图纸核对有无出入；4.场地内与场地外围的城市道路标高是否衔接，是否合理，道路、场地、排水等结构及坡度应明确；5.对周边如有高差较大的挖（填）边坡，应有可靠的边坡防护设施；6.总平面图与施工图的几何尺寸、平面位置、标高等是否一致；7.建筑轮廓线与规划红线的关系，是否有建筑地下室或者雨棚等伸出建筑红线的情况发生，同时考虑基础开挖是否存在超越红线的情况发生；8.总图设计是否有必要的详图设计(比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性)；9.几个设计单位共同设计的图纸相互间有无矛盾，专业图纸之间、平立剖面图之间有无矛盾，标注有无遗漏；10.基础类型和基础处理方法是否合理、经济，图中的基础类型能否安全实现；11.工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理；12.水、暖、电图与土建图是否来自同一版本，图中轴线、墙中线、柱中线等是否统一；13.建筑功能设计是否合理（厨房、卫生间与其他部位的标高处理是否合理；室内管道、布置是否影响使用、灯具位置是否合理；各类门、窗开启方向是否合理，门、窗类型是否适用，大小是否合理；楼梯踏步宽度和高度是否合理）；14.特殊部位处理是否符合国家有关的强制性规定（各类栏杆高度、公用通道的洞口尺寸等）。
二、土建专业图纸会审要点1.建筑图纸会审要点（1）总说明1）设计说明和图纸是否齐全；2）设计上采用的新产品、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难，如采用新型的结构、构件则有无充分的理论及实践依据且能否保证安全可靠；3）建筑概述是否准确，重点察看建筑物防火等级、屋面及地下室防水等级等影响质量及验收的指标是否合理和完整；4）装饰做法表达是否完整（比如：是否有各种材料做法一览表+各部位装修材料一览表），各房间用途及做法是否表述清楚，装饰装修做法区域划分是否明确；5）门窗表是否表述清楚，尤其是组合窗（非标准窗）情况（对一些组合窗、非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有对门窗性能如安全、防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明）；6）建筑材料表述属否完整、准确，是否对施工做法进行合理说明，是否与节能计算中材料一致等；7）对墙体、预留洞口、管道井的封堵有无特殊说明；8）对于幕墙（含玻璃、金属、石材）工程、特殊屋面（金属、玻璃、膜结构等）、需二次设计和装修的工程是否作了说明，是否合理。
图纸会审要点总结(技术负责人必备)
第 5 页，共 5 页
核查地基基础设计等级、混凝土结构安全等级、建筑抗震设防重 5 要性，抗震设防烈度、各部位混凝土结构抗震等级，混凝土结构
环境类别等是否正确。
6
核查各部位钢筋等级，混凝土等级，保护层厚度是否合理，选取 经济的材料如冷轧带肋钢筋等。
7 核查结构嵌固层的合理性。
三 地基基础图纸审查要点
1
结合勘察报告和现场情况，核查基础型式的安全性、合理性、 经济型。
3 核查剪力墙的布置是否影响房间打通（如需）。
4
卫生间周围应为混凝土墙或200mm高素混凝土反坎，在冷热水 管部位应有650mm高素混凝土反坎。
5
与土接触的墙应为混凝土墙或下部用素混凝土反坎，并高出土面 200mm。
6
核查消防箱空口对隔墙的消弱，当洞口较大所剩墙体少时，可采 用构造柱。
7
当剪力墙厚度或混凝土柱宽度大于隔墙厚度时，宜将凸出部位放 置于次要房间。
2 核查天然基础持力层与勘察报告的吻合情况。
3 核查桩顶、承台、地板之间的标高合理性。
4 核查桩、柱的定位和建筑图的一致性。
5 核查天然基础错台关系（一般1：2）。
6
核查人防地下室设备用房是否有从基础内引入出的钢筋头，用于 暂时设备接地。
7
结合建筑、设备图纸核查承台，天然地基基础与集水坑、设备 管沟、排水沟是否冲突。
6 核查地下室侧墙留洞是否与设备图纸一致。
7
核查地下室抗渗等级，考虑水浮力对地下室结构设计的影响，综 合评估底板设计的合理性和经济性。
五 主体梁结构图纸审查要点。
1
核查梁布置不影响下层建筑平面，如客厅、餐厅、主卧等空间 内不出现梁。
2 梁的布置应满足梁底净空不小于建筑要求。
图纸会审指南，技巧和要点全在这了！
图纸会审指南，技巧和要点全在这了！来源：土木工程网图纸会审时常会让一些盆友伤脑筋，要特别细心加耐心，那么，在图纸会审中有哪些技巧，可以让我们提高工作效率呢？一、建施011、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
4、隔墙、轻质墙没标明使用材料种类。
5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
6、女儿墙、卫生间、等隔墙高度没标注。
7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
9、当设有明沟时,其门口处有否设盖板。
10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。
11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。
0213、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
14、屋面或变化层的楼板在室内厅、房上有否砼梁。
15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
16、门窗的开启方向和出入口有否障碍或矛盾。
17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。
21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
施工图会审要点大全
施工图会审要点大全第一篇：施工图会审要点大全施工图会审要点4、给排水及暖通专业（1）设计文件是否齐全、是否清楚、图纸内容有无遗漏或差错；（2）设计有无明确应遵循的施工规范、标准；（3）审查图纸中设备、管道及管道附件选用和布置是否合理、可靠，是否便于施工。
操作和检修。
如采用新材料、新工艺或新设备则应审核其是否满足工艺上的要求且技术经济是否可行，设备材料供应有无问题；（4）审核图纸中的平面尺寸、走向、标高、管径、坡度的标注是否正确、清晰、平面图、立面图、透视图是否一致；（5）埋地管道的埋置深度、形式，与建构筑物基础、道路及其它管线的水平净距和交叉净距是否符合规范要求；（6）设计有没有为设备、管道、管配件的安装、操作、维修留有必要的空间。
对于大型设备和管道土建结构中是否预留了安装和维修的孔洞，有无考虑必要的维修和起吊设施，结构图中预留孔洞的位置与工艺图是否一致；（7）管道穿越地下室，水池等构筑物墙、地面及穿越伸缩缝、沉降缝是否采取了可靠的防水措施和技术措施；（8）对有可能伤及人体的设备、管道设计是否采取了有效的防护措施；（9）设备运行中会不会对周围环境产生超标的噪音、如是、设计是否采取了相应的消音和减震措施；（10）管道的材质和试验压力是否符合设计及施工验收规范的要求。
（11）不同使用功能的部位应单独供水、单独设置水表计量。
每户（包括商铺）1表，户表必须出户。
每根立管供水户数不超过20户。
由市政给水管直接供水的，其水表必须设在水表井内。
（12）给水系统生活储水箱、消防水池不得共用给水引入管。
生活储水箱引入管应在室外加水表。
卫生防疫站要求：生活贮水箱及附件应为对水质无不良影响且经久耐用的材料。
水箱间、水泵间地面应有排水设施，不得积水。
箱顶距板底距离不小于0.8米。
水箱周边应有不小于0.6米的间距。
水箱溢流管、通气管口应有不锈钢丝/铜丝网，进水管应符合防污染要求，水箱应有信号管接至物业值班室，溢流管、泄水管不应与排水管直接连接。
图纸会审重点内容总结【最新版】

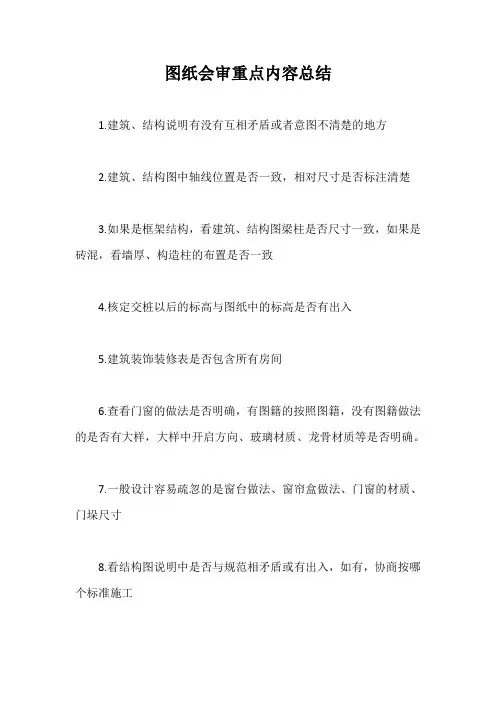

图纸会审重点内容总结1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方2.建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚3.如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致4.核定交桩以后的标高与图纸中的标高是否有出入5.建筑装饰装修表是否包含所有房间6.查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，大样中开启方向、玻璃材质、龙骨材质等是否明确。
7.一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗的材质、门垛尺寸8.看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工9.从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点，比如坡屋10.如果自己掌握的比较全面的话，要检查室内管线是否打架，尤其是室外工程管线是否打架、面与平屋面相交的地方，梁的交叉施工最容易出问题。
10.楼梯踏步高和数量是否与标高相附11.建筑立面图中的结构标高是否与结构图每层的标高相附12.檐口的地方标高容易出错，适当注意13.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符图纸会审工作首先应熟悉施工图、如:建筑平面图、建筑立面图、建筑剖面图、建筑祥图、结构施工图、设备图等。
1、会审图纸综合归纳常见问题如下;尺寸、标高是否一致;水、电、设备安装专业图之间、图号之间是否有矛盾;预留洞、预埋件是否错漏;构造作法是否交待清楚;材料选用是否合理，设计是否能满足质量要求;基础、地沟等是否相碰;建筑图与结构图是否一致;标准图、详图是否正确;顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调;门窗、构件的尺寸、规格、数量是否相符等。
2、熟悉图纸的方法及要领:先粗后细:就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。
然后再看细部做法，核对总尺寸与细部尺寸。
3、图纸会审时应审查以下问题:(1)建筑部分:建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。
图纸会审的重点和内容
图纸会审的重点和内容：1、图纸会审的原则：图纸会审应坚持先大后小、先重点后一般的基本原则。
即始终围绕着减少施工难度、提高我方经济效益、降低生产成本、提高生产效率、有利于工程质量、确保施工安全，加快施工进度的各项目标而展开，最后进行图纸纠错。
2、图纸会审的重点内容（一）施工图纸是否经正规设计单位正式签章、是否通过有关部门评审；（二）承包范围是否与图纸符合，承包范围内的图纸是否齐全。
（三）施工难度大，通过设计修改可以减少难度，容易保证质量的施工问题。
（四）在可以满足设计功能的前提下，从经济角度可否对图纸进行修改。
（五）对一些复杂的节点或要花费大量人工的装饰线、角、弧等进行取消或改变，以降低生产成本和提高生产效率。
（六）建筑与结构构造是否存在不能施工，或施工难度大容易导致质量、安全或加大费用等方面的问题。
（七）关键工序是否可以通过设计进行优化，以增加工程进度，减少工程成本。
（八）建筑施工场地周围工艺管道、电气线路、运输道路与建筑物之间的位置或间距是否合理；拟建建筑物的定位是否合理。
（九）施工图纸是否有特殊要求，施工装备条件能否满足设计要求，如需要采用非常规的施工技术措施时，技术上有无困难，能否保证施工安全。
（十）是否采用了特殊材料或新型材料，其品种、规格、数量等材料的来源和供应能否满足要求。
（十一）是否有违反强制性条文的情况。
3、图纸会审的一般内容（一）表达不规范，能造成理解偏差，须进一步澄清的问题。
（二）施工做法是否具体，与施工质量验收规范、规程等是否一致。
（三）地质勘探资料是否齐全。
（四）施工图纸与说明是否齐全。
（五）几个单位共同设计的，或同一设计单位的不同专业部门设计的，相互之间有无矛盾；各专业之间及平、立、剖面图之间是否有矛盾，标高是否一致。
（六）总平面与施工图的几何尺寸、平面位置、标高是否一致。
（七）建筑节能、防火要求是否满足。
（八）建筑结构与各专业图纸本身是否有差错及矛盾，建筑图与结构图的表示方法是否清楚且符合制图标准，设计钢筋锚固长度是否符合其抗震等级的规范要求等。
图纸会审要点
一、内部审查重点：１、设计是否符合国家和行业技术标准、规范的要求；２、设计是否有重大原则性错误，图纸与其各组成部分有无矛盾，技术要求是否正确，按图纸施工能否保证工程的质量和安全；３、图纸及说明是否明确、齐全、清晰。
图纸中结构的几何尺寸、坐标、标高、工程数量、材料数量等有无差错及与说明和工程量清单是否一致；４、有无特殊材料或新材料的要求，其品种、规格、数量和来源能否满足施工需要。
二、外部会审重点：１、审查设计施工图是否符合国家有关技术、经济政策和有关规定；２、审查施工图的基础工程设计与地基处理有无问题，是否符合现场实际地质情况；３、审查工程坐标、标高与总平面图中标注是否一致，与相关建设项目之间的几何尺寸关系以及轴线关系和方向等有无矛盾和差错；４、审查图纸及说明是否齐全和清楚明确，核对建筑、结构、给排水、暖卫、通风、电气、设备安装等图纸是否相符，相互间的关系尺寸、标高是否一致；５、审查建筑平、立、剖面图之间关系是否矛盾或标注是否遗漏，建筑图本身平面尺寸是否有差错，各种标高是否符合要求，与结构图的平面尺寸及标高是否一致；６、审查建设项目与地下构筑物、管线等之间有无矛盾；７、审查结构图本身是否有差错及矛盾，结构图中是否有钢筋明细表，若无钢筋明细表，钢筋混凝土关于钢筋构造方面的要求在图中是否说明清楚，如钢筋锚固长度与抗震要求长度等；８、审查施工图中有哪些施工特别困难的部位，采用哪些特殊材料，构件与配件，货源如何组织；９、对设计采用的新技术、新结构、新材料、新工艺和新设备的可能性和应采用的必要措施进行商讨；10、设计中的新技术、新结构限于施工条件和施工机械设备能力以及安全施工等因素，要求设计单位予以改变部分设计的，审查时必须提出，共同研讨，求得圆满的解决方案。
图纸会审要点
1）预审A 审核要点设计图纸与说明是否齐全，有无分期供图的时间表；总平面图与施工图的几何尺寸、平面位置、高程是否一致，各施工图之间的关系是否相符，预埋件是否表示清楚；工程结构、细节、施工作法和技术要求是否表示清楚，与现行规范、规程有无矛盾，是否经济合理；建筑材料质量要求和来源是否有保证；地质勘探资料是否齐全，地基处理方法是否合理；设计地震烈度是否符合当地要求；防火要求是否满足，有无公安消防部门的审批意见；施工安全是否有保证；室内外管线排列位置、高程是否合理；设计图纸的要求与施工现场能否保证施工需要；工程量计算是否正确；对完善设计和施工方案的建议。
2）专业审查A .各单位在设计交底的基础上，应分别组织有关人员分专业、分工种细读文件，进一步吃透设计意图，质量标准及技术要求；B .针对本专业的审查内容，详细核对图纸、提出问题，确定会审重点。
3）内容会审A .各单位在专业审查的基础上组织各专业技术人员一起讨论、分析、核对各专业间的图纸，检查相互之间有无矛盾、漏项；B .提出处理、解决的方法或建议；C .将提出的问题及建议分别整理成文，监理内部的和施工承包方的应在会审前由监理方汇总后及时提交给设计承包方，以便设计承包方在图纸会审前有所准备。
4）正式会审A .施工图会审由总监理工程师发联系单通知业主、设计承包方、施工承包方，指明具体时间、会议地点、会审内容；B. 根据会审内容由总监理工程师或监理工程师组织施工图审查会议，并指定记录员；C. 根据设计图纸交付情况（进度），会议可以以综合或专业进行；D. 对于图纸交付比较齐全的项目，宜按大会→分组→大会的审查形式。
首先由设计方解答监理方（包括施工方）提交的问题或建议及一些综合性问题。
然后专业分组由设计承包方解答各专业提出的问题或对问题的共同协商解决。
最后大会由设计承包方解答或共同协商解决在分组审查中提出的专业交叉或其它新的问题。
E. 记录员（监理方）整理会议记录并形成施工图会审记要，经与会单位(必要时相关专业人员)会签后由总监理工程师批准并分发到各有关单位。
图纸会审要点清单
附件2：
内部
图纸会审要点清单
一、编制说明
为方便项目部和各参建单位更好、更快地做好图纸会审工作，运营中心收集整理施工图纸中易出现的错、漏、碰、缺等问题，按专业以表格形式列出，供各方在审查施工图时参考。
由于施工图纸内容繁多，各地的施工环境、地方条例规定相差较大，各区域可根据属地化特点，在此基础完善区域版的图纸会审指引。
为便于统计分析图纸会审中提出的问题，图纸会审记录表统一采用省统表，会审问题按影响的严重程度从大到小顺序整理填写。
图纸会审及交底记录需上传至安全质量管理平台。
二、各专业图纸审查的要点
（一）总平面图审查要点
（二）建筑专业施工图纸审查要点
（五）给排水专业施工图纸审查要点
（八）弱电专业施工图纸审查要点
（九）暖通专业图纸审查要点
（十）市政、园艺景观工程图纸审查要点。
图纸会审的主要内容口诀
图纸会审的主要内容口诀
图纸会审是一种常用的工程质量管理手段，旨在通过对图纸的检查，发现和纠正潜在的问题，确保工程设计的准确性和可行性。
下面是几个常用的图纸会审主要内容的口诀：
1."五看一核实"：即五个方面需要仔细看，包括图样名称、位置、
标注、符号和比例，以及一个核实，即核实设计是否符合工程需求。
2."三定一检查"：即确定图纸使用的标准、规范和技术要求，确定
设计方案、布置方案和结构方案，确定材料规格、型号和数量，以及检查图纸是否符合设计要求。
3."四对一对"：即对比文件资料、对比原则标准、对比规范要求、
对比设计方案，然后再对比图纸设计和实际施工情况。
4."五要一防止"：即要求图纸准确、合理、全面、标准和规范，同
时要防止重复、矛盾、漏洞和错误。
这些口诀可以帮助人们快速记忆图纸会审的主要内容，但实际上，图纸会审的内容和方法需要根据具体情况进行调整和变化，因此需要工程师们根据实际情况进行灵活应用。
经验 施工图纸会审28个关键点
干工程技术工作也很多年了，可几乎每次图纸会审时，首先都是把图发给劳务分包队伍，审图的任务也一并交给他们，自己花的精力真的很不足，而且在功能及优化方面做的远远不足，只是仅仅找一些明显的图纸错误。
我觉得这对一个项目技术负责人来讲是很危险的，所以小编花了很长时间搜集了施工一线劳务班组归纳总结的图纸审查要点和小窍门，分享给大家！工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。
1、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
2、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，而我的习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
3、熟悉、审查工程立面尺寸3.1建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
安装工程图纸会审要点
安装工程图纸会审要点在建筑工程项目中，安装工程图纸会审是确保工程顺利进行、保证工程质量和避免后期变更的重要环节。
安装工程涉及电气、给排水、暖通空调等多个专业，其图纸的复杂性和专业性要求相关人员在会审时必须认真细致，把握好各个要点。
以下将详细介绍安装工程图纸会审的要点。
一、电气专业1、设计说明仔细核对电气设计说明中关于电源进线、负荷等级、供电方式、设备选型等内容是否符合规范和项目要求。
关注防雷接地、电气安全等方面的设计要求和措施是否合理。
2、系统图检查各配电箱、配电柜的系统图，确认其回路设置、开关容量、线缆规格等是否满足用电设备的需求。
查看变压器容量、母线规格是否与计算负荷相匹配。
3、平面图核实电气设备的位置、数量及安装方式是否与建筑物的结构和功能相适应。
检查线路走向、桥架布置是否合理，有无与其他专业管线冲突的情况。
插座、灯具的布置是否满足照明和使用要求，其位置和高度是否符合规范。
4、弱电系统对于智能化系统，如监控、门禁、火灾报警等，要审查系统架构、设备布置和线路敷设是否满足功能需求。
确认与其他系统的接口和联动控制方式是否清晰明确。
二、给排水专业1、设计说明了解给排水系统的水源、水质、水压要求，以及排水体制和污水处理方式。
查看管材、阀门、卫生器具等选型是否符合规范和项目标准。
2、平面图检查给排水管道的布置是否合理，有无穿越变形缝、防火墙等不规范之处。
确认卫生间、厨房等用水点的位置和排水坡度是否正确。
核实管道与其他专业管线的间距是否满足施工和维护要求。
3、系统图审查各立管、横管的管径、标高和连接方式是否正确。
查看水箱、水池的容积和水位控制方式是否合理。
4、消防系统对于消火栓系统和自动喷水灭火系统，要检查喷头布置、消火栓位置和消防水量是否符合消防规范。
确认消防管道的材质和连接方式是否满足防火要求。
三、暖通空调专业1、设计说明熟悉空调系统的类型（如中央空调、分体空调等）、冷热源形式和室内外设计参数。
查看风管、水管的保温材料和厚度是否符合节能要求。
再不遗漏‖图纸会审的技巧大全及要点汇总~
再不遗漏‖图纸会审的技巧大全及要点汇总~来源：网络公开平台如有侵权，请联系删除图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。
良好的图纸会审不仅能够提前避免一些施工中遇到的问题，减轻施工难度，有的甚至还可以帮助施工方在结算中获得有力地位。
而图纸会审一旦错漏，就会给现场施工和结算埋下重大隐患。
一些图纸会审的技巧1.熟悉图纸的要领1.1 先粗后细先看平、立、剖面图对整个工程的概貌有一个轮廓的了解，再看细部做法，核对总尺寸与细部尺寸、位置、标高是否相符，门窗表中的型号、规格、形状、数量是否与结构图相符等。
1.2 先小后大先看小样图，后看大样图，核对在平、立、剖面图中标注的细部做法，与大样图是否相符；所采取的标准图集编号、类型、型号，与设计图纸有无矛盾，索引符号有否漏标之处，大样图是否齐全等。
1.3 先建筑后结构先看建筑图，后看结构图；并把建筑图与结构图互相对照，核对其轴线尺寸、标高是否相符，查对有无遗漏尺寸，有无构造不合理之处。
1.4 先一般后特殊先看一般的部位和要求，后看特殊的部位和要求。
1.5 图纸与说明结合在看图时对照看设计总说明和图中的细部说明，核对图纸和说明有无矛盾，规定是否明确，要求是否可行，做法是否合理等。
1.6 土建与安装结合看土建图时，有针对性地看一些安装图，核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作配合。
1.7 图纸要求与实际情况结合核对图纸有无不切合施工实际之处，如建筑物相对位置、场地标高、地质情况等是否与设计图纸相符；对一些特殊的施工工艺，施工单位能否做到等。
2.做好内部会审工作在参加工程各参建单位共同图纸会审前，监理应先做好内部会审工作。
监理组内部图纸会审由总监理工程师主持，组织各专业监理工程师在一定期限内熟悉图纸，领会设计意图，明确质量要求，各专业监理工程师各自提出图纸中存在的问题，并共同核实、研究、谋取统一意见后，进行整理归类，以便图纸会审时统一提出。
施工图纸会审要点
施工图纸会审要点在建筑工程中，施工图纸会审是一个至关重要的环节。
它是在施工前，由建设单位组织，设计、监理、施工等相关单位共同参与，对施工图纸进行全面细致的审查，以确保图纸的准确性、完整性和可操作性，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。
下面将详细介绍施工图纸会审的要点。
一、建筑专业1、总平面图（1）检查建筑物的定位坐标、标高是否准确，与周边建筑物、道路、管线等的关系是否合理，有无相互影响。
（2）核实场地的竖向设计是否合理，排水坡度、排水方向是否符合要求，有无积水区域。
（3）查看消防车道、消防登高面的设置是否符合规范要求，是否满足消防车的通行和操作。
2、平面图（1）检查房间的布局是否合理，功能是否满足使用要求，房间的面积、尺寸是否符合规范标准。
（2）核实门窗的位置、尺寸、开启方向是否正确，与家具布置是否冲突。
（3）查看楼梯、电梯的位置、数量、尺寸是否符合规范要求，疏散通道是否畅通。
3、立面图（1）检查立面造型是否美观，与周边环境是否协调，建筑风格是否统一。
（2）核实外墙的装饰材料、色彩是否符合设计要求，标注是否清晰。
（3）查看阳台、雨篷、檐口等部位的造型和尺寸是否合理。
4、剖面图（1）检查建筑物的层高、净高是否符合要求，各层之间的高差是否正确。
（2）核实梁、板、柱等构件的尺寸和位置是否与平面图、结构图相符。
（3）查看楼梯的踏步高度、宽度是否符合规范要求，楼梯的净高是否满足要求。
二、结构专业1、基础图（1）检查基础的类型、埋深、尺寸是否符合地质勘察报告和设计要求。
（2）核实基础的配筋、混凝土强度等级是否满足受力要求。
（3）查看基础与相邻建筑物基础的关系，是否存在相互影响。
2、柱、梁、板图（1）检查柱、梁、板的尺寸、配筋是否符合计算要求，有无遗漏或错误。
（2）核实钢筋的锚固长度、搭接长度是否符合规范要求。
（3）查看节点大样图是否清晰、准确，与平面图、剖面图是否相符。
图纸会审要点大全
图纸会审要点大全1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。
2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门3.地下车库出入封闭楼梯间门未设置乙级防火门。
4.汽车坡道出入口处未设防火卷帘。
5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。
(非车库用房)6.地下自行车库防火分区面积超过500平方米7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。
（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉）8.设备用房门不应直接开向楼梯间。
9.防火门开启方向朝向变形缝。
10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。
11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬，不符合规范要求。
12.对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。
13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。
14.玻璃面积大于1.5平方米，要在门窗说明中说明采用安全玻璃。
15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。
(餐厅)16.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。
17.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。
（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）.另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。
1.应设环形消防车道的未设消防车道。
2.位于两个防火分区之间的消防车道未用防火墙分隔。
3.地下室内安全疏散最大距离超过60米。
4.袋形走道尽端的房间室内安全疏散距离越过20米。
5.安全疏散出口穿过其他房间方能到达。
6.安全疏散门采用了弹簧门、卷帘门。
7.直接开向疏散楼梯间的门未设甲级防火门。
8.两个安全出口间的距离不足5米。
图纸会审的要点及流程
图纸会审的要点是：（1）工程结构是否符合经济合理的原则，有哪些合理的改进建议。
（2）根据设计图纸的要求，施工单位的施工条件是否具备；施工现场的条件是否按设计要求满足施工需要（改、扩建工程施工现场条件尤应注意）。
（3)图纸各部尺寸、标高是否统一，准确无误。
（4）建筑、结构、公用、管线、安装之间是否有矛盾。
（5）各项工业管道的走向是否合理，与地上建筑、地下构筑物交叉是否有矛盾。
图纸会审注意事项：（1）会审时，施工单位应派人做好会审记录。
（2）会审时，提出的问题和建议，由设计单位负责处理与解答，整理后，填写一式五份的图纸会审记录表，经设计、建设、监理、施工及有关参加会审的单位负责人签章后，施工单位据以施工。
（3）图纸会审记录，要审时间、主持单位、参加单位及参加人员，列入工程技术档案。
1、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。
3、图纸会审的内容：（1）是否无证设计或越级设计；图纸是否经设计单位正式签署。
（2）地质勘探资料是否齐全。
（3）设计图纸与说明是否符合当地要求。
（4）设计地震烈度是否符合当地要求。
（5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。
（6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。
（7）防火、消防是否满足。
（8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
图纸会审知识要点
图纸会审知识要点工程图纸往往是少则几张，多则数十张到数百张，如何才能快捷地熟悉图纸，达到融会贯通，快速成为审图达人？今天就邀请审图专家分享：先粗后精，先建筑后结构，先大后细，先主体后装修，先一般后特殊的审图方法。
一、平面模板图校对一、轴线1、轴号、尺寸是否有误、是否与建筑图对应2、总尺寸是不是死分尺寸之和3、角度是否够精度，斜交轴网以长轴两端定位，避免以起点和角度定轴线4、有没有未定位的轴线，有没有多余轴号5、圆弧轴线有没有注明半径，圆心有没有定位二、轮廓与标高1、结构轮廓与建筑是否一致2、结构平面各部分的标高是否标明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台，屋顶花园，台阶位置、电梯底坑、水池的吸水槽、公共厨房与肉菜市场等需垫高的场所3、结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方4、天面、地下室平面是否为结构找坡，若建筑找坡是否考虑找坡荷载5、与邻接区域的梁、板连接关系与缝是否正确6、建筑、设备在板上开的洞有没有遗漏三、柱、墙位1、下层墙柱有没有用虚粗线表示，是否画了不该升上的墙柱,是否画了梁上柱2、墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用3、建筑、设备在混凝土墙上开的洞有没有漏4、注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求四、梁1、房屋周圈梁是否等高，注意其与建筑周圈墙的关系2、逐条检查梁的定位、编号、尺寸和跨数以及梁顶标高与板面标高关系是否正确3、梁高宽是否异常。
如悬挑梁高小于跨度的1/6，一般梁高小于跨度的1/15，梁尺寸过大影响建筑开门窗或楼梯间等。
4、有没有高粱搭在矮梁上5、有没有梁位置不妥，如跨过厅房等。
梁布置是否影响了建筑美观梁平齐的优先顺序：厅、主房、客房、楼梯通道、厨厕、储物间等五、楼电梯1、有没有注上编号2、电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊钩3、楼梯柱是否已表示且定位4、楼梯起步位置有没有表示六、开洞与井沟1、风井，水电井、烟道是否遗漏2、洞的定位、大小与洞边加强处理（洞边长大于12倍板厚的需加梁）3、集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑一致七、大样、构造柱1、外飘窗台、女儿墙，立面要求的构造柱、墙、雨篷等是否与主体结构有效连接（以主体结构为支座）在平面上的投影是否正确2、其定位、尺寸是否完整3、大样详图在平面上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应八、大样引出号注意剖切方向和索引图号。
