ZWX(I)箱式无负压供水设备

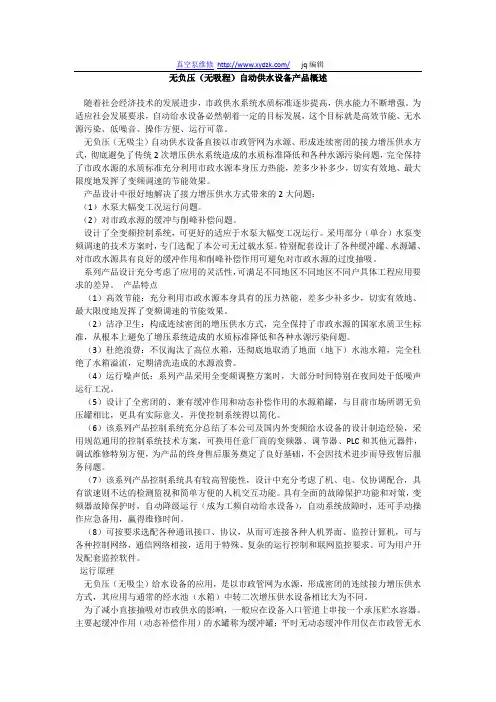

无负压(无吸程)自动供水设备产品概述
真空泵维修/jq编辑无负压（无吸程）自动供水设备产品概述随着社会经济技术的发展进步，市政供水系统水质标准逐步提高，供水能力不断增强。
为适应社会发展要求，自动给水设备必然朝着一定的目标发展，这个目标就是高效节能、无水源污染、低噪音、操作方便、运行可靠。
无负压（无吸尘）自动供水设备直接以市政管网为水源、形成连续密闭的接力增压供水方式，彻底避免了传统2次增压供水系统造成的水质标准降低和各种水源污染问题，完全保持了市政水源的水质标准充分利用市政水源本身压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。
产品设计中很好地解决了接力增压供水方式带来的2大问题：（1）水泵大幅变工况运行问题。
（2）对市政水源的缓冲与削峰补偿问题。
设计了全变频控制系统，可更好的适应于水泵大幅变工况运行。
采用部分（单合）水泵变频调速的技术方案时，专门选配了本公司无过载水泵。
特别配套设计了各种缓冲罐、水源罐、对市政水源具有良好的缓冲作用和削峰补偿作用可避免对市政水源的过度抽吸。
系列产品设计充分考虑了应用的灵活性，可满足不同地区不同地区不同户具体工程应用要求的差异。
产品特点（1）高效节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。
（2）洁净卫生：构成连续密闭的增压供水方式，完全保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。
（3）杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面（地下）水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。
（4）运行噪声低：系列产品采用全变频调整方案时，大部分时间特别在夜间处于低噪声运行工况。
（5）设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。
（6）该系列产品控制系统充分总结了本公司及国内外变频给水设备的设计制造经验，采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、PLC和其他元器件，调试维修特别方便，为产品的终身售后服务奠定了良好基础，不会因技术进步而导致售后服务问题。
箱式无负压供水设备标准
住房和城乡建设部于2008年12月12日批准发布了《箱式无负压供水设备》(CJ／T302-2008)城镇建设行业标准，于2009年6月1日起实施。
现将标准主要技术内容介绍如下。
1 外观1.1 水箱组焊完毕后，各连接件不应有漏焊、漏料现象，各紧固件不应有松动，爬梯应安装牢固。
1.2 设备各部件表面不应有明显的磕碰伤痕、变形等缺陷，表面涂层应完整美观。
1.3 设备变频控制柜的表面应平整，均匀，焊接处应均匀牢固，无明显变形或烧穿等缺陷。
1.4 设备变频控制柜表面涂层不应有炫目反光，颜色应均匀一致，不应有脱漆、起泡、裂纹、流痕等现象。
2 结构2.1 设备整体布局及部件安装位置应合理，便于操作、调试和维修。
2.2 设备配套使用的仪表量程和精度、配套使用的阀门、管件的耐压等级应满足有关标准要求，配套使用的产品应有产品合格证。
2.3 设备的各种阀门及其活动部件的动作应灵活、可靠。
3 组件质量3.1 变频控制柜3.1．1 基本要求a)控制柜的制造应符合GB／T 3047.1的规定；b)控制柜应有吊装环；c)控制柜面板上应设有观察设定压力、实际压力、电流、电压、频率等的显示窗口，并有故障报警的声、光显示；d)控制柜面板上应设有水泵启、闭状态显示、功能指示标志，其图形及文字要求应符合有关标准规定；e)控制柜导线、信号灯、按钮的颜色应符合GB／T 2681和GB／T 2682规定。
3.1．2 电气间隙与爬电距离设备中带电电路之间以及带电零部件或接地零部件之间的电气间隙和爬电距离应符合GB／T3797-2005中4.7条的规定。
3.1.3 绝缘电阻与介电强度a)设备中带电回路之间以及带电回路与地之间(在该回路不直接接地时)的绝缘电阻应符合GB／T3797-2005中第4.8.1条的规定。
b)介电强度介电强度应符合GB／T 3797-2005中第4.8.2和4.8.3条的规定。
对不与主电路直接连接的辅助电路，额定绝缘电压大于60V，应能承受介电试验电压2Ui+1000V，最低1500V。
辽阳箱式无负压供水设备
辽阳箱式无负压供水设备箱式无负压供水设备工作原理当公共供水管网≤0.2Mpa时(可自由设定0.2—0.4Mpa)无负压装置关闭，无负压进水装置打开，由水箱供水，反之当公共供水管网压力≥0.2Mpa时，延时10分钟(时间可调整)无负压装置打开无负压进水装置关闭，由公共供水管网供水。
无负压水箱内存储的水通过智能控制每6小时循环一次确保水质新鲜、纯净。
箱式无负压供水设备的变频泵以一定的转速运行，利用自来水原有的压力实现叠加能确保用户所需的压力和压力恒定。
无负压水箱变频泵的进水口与无负压装置和无负压进水装置连接，通过无负压装置的开启与停止达到自来水管网不产生负压在无负压装置起停的同时?无负压进水装置会做出与无负装置相反的动作。
自来水管网停水无负压装置自动关闭，水箱的无负压进水装置自动打开由水箱供水。
当水箱液位低至一定程度时，无负压进水装置自动关闭，设备自动停机，复电时自动投入运行。
微机设定给水泵工作压力，既用户用水压力。
生活给水时，设备运行在低压变频状态，有变频器时刻监控管网压力，对反馈值和设定值进行运算和比较计算，若管网压力高于用户所需压力(设定压力)则自动减少输出频率，从而使泵的转速减少，出水量减少。
若管网压力低于用户所需压力(设定压力)则自动增加输出频率，从而是泵的转速增加，出水量增加，当一台泵运行满足不了用户需要时，其他各台泵自动投入，以保证用户的使用压力。
当自来水管网的压力升高到达与用户使用压力时候，变频器经过一段延时后便降低转速直到停机。
只有当压力降到某一设定压力值时，变频器才重新开始工作。
变频泵组的工作知识满足拥护的用水压力与管网压力之差。
大大节约了电能。
当流量调节器内压低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。
当流量调节器内压力升高时，又可以将多余的气体排除流量调节器外，使流量调节器内蓄满水，以备下次用水高峰期时使用。
当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。
综述无负压供水在建筑给排水中应用
综述无负压供水在建筑给排水中的应用摘要：在当前提倡科技创新、节能降耗的时代，广泛应用具备降低能耗、减少水质二次污染前景的新型供水方式——无负压供水，将产生可观的经济和社会效益。
本文通过无负压增压稳流供水设备在住宅小区中的使用，并对其设备的简单设计以及可行性意义进行简要阐述，供专业同行参考指正。
关键词：节能；环保；无负压；设备；可行性随着现代城市化进程的加快，土地资源日益紧缺，城市建设将会谋求向高处空间拓展，高层建筑将会是未来城市建设的主流。
这也对给排水设计提出了更高的要求，如何保证供水安全可靠、运行节能环保是作为设计人员必须认真思考的问题。
城市市政供水管网的压力一般不超过0.3mpa，不能满足高层建筑用户的用水压力，另外，由于人们对居住品质的要求越来越高，传统高位水箱二次污染，占用屋顶空间等缺点也已不能被接受，前些年，一般设计人员通常会采用地下水箱加变频泵组的分区供水方式，可是由于为开式系统，二次污染仍然难以避免，同时也浪费了市政管网的供水压力，从构建节能型社会的角度，应有更好的供水方式替代这种供水方式。
近年来，无负压供水设备逐渐被设计人员采用，笔者认为，这种系统应在给水设计中进行推广采用。
从社会需求看，社会经济发展需要，人们企盼着既避免水质二次污染，又能更节能节电供水增压新设备去代替传统增压设备。
从市政角度看，目前不少城市已经具备直接从市政管网抽取二次增压供水的基础条件。
因此，无负压供水方式势在必行。
本文在此就这方面技术的应用以及设备原理作一简单分析。
一、节能环保1、全面利用市政给水管网的供水压力节能环保一直是被排水从业人员不断追求的目标，市政给水管网通常都具有一定的供水压力及自用水头，在设计中，应准确掌握市政供水的水量、水压，充分地加以利用。
在多层建筑的设计中，应首先考虑市政给水管道直接供水，当市政给水管道不能满足设计要求，再考虑设置生活水箱，利用分区变频泵组供水满足用户使用要求，设置储水水箱，就浪费掉了市政供水压力，长期运行必然是增加能耗，而无负压供水则很好的解决了这个问题，利用闭式系统的特点，充分利用市政供水压力，从而实现节能运行。
无负压供水设备选型计算及方案比较
无负压供水设备选型计算及方案比较一工程概况二设计依据三设计原则四设计供水思路五方案选型计算六供水方案比较2014.06设备选型计算方案一、工程概况：项目名称：XX。
涉及供水楼宇18栋建筑，1-5层为市政直供，5层以上加压，1#—12#楼用一套箱式无负压设备加压供水，其中：4#、5#、6#、7#、10#、11#为11层建筑高为32.5米;1#、2#、3#、8#、9#、12#为18层建筑高为53.8米，其中一厨两卫222户，一厨一卫530户；13#—18#楼用一套箱式无负压设备加压供水，1-5层为市政直供，5层以上加压，其中：14#、15#为11层高为32.5米；13#、16#、17#、18#为33层高为96.8米，其中一厨两卫104户，一厨一卫556户1、最远的楼号（8#楼A座）离2#车库泵房的管线距离:295.5M2、最高（最远）的楼号（8#楼A座）离2#车库泵房的管线距离：295.5M3、最远的楼号（18#楼A座）离1#车库泵房的管线距离:255.3M4、最高（最远）的楼号（18#楼A座）离1#车库泵房的管线距离:255.3M5、市政开口到泵房的管线距离:至2#泵房100.6M、至1#泵房233.6M(暂估)6、市政主管道的口径为400.7、与设备连接的进、出水管的管径：2#泵房进管DN300、出管DN150；1#泵房进管DN300、出管DN125（暂估）8、消防水箱的水箱高度：总高3.4M,液面高度2.75M9、1#、2#地下车库泵房的长、宽、高是多少:2#车库泵房尺寸：13.595（长）X5.3（宽）X2.8(高)；1#车库泵房尺寸：17.5（长）X5.6 （宽）X2.9(高)二、设计依据：1、设备的技术参数及运行情况。
2、《给水排水设计手册》第2册。
3、《给水管网系统理论与分析》。
4、《建筑给水排水设计规范》GB50015-20035、《二次供水设施卫生规范》GB17051-19976、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20027、《压缩机、风机、泵安装工程施工及验收规范》GB50275-1998 8、其他相关规范 三、设计原则：本方案本着改善现存供水现状，节省投资，力求节能经济卫生环保，设备占地面积小，运行费用低，便于维护管理，技术选进、合理，运行安全可靠等原则。
ZWX(I)箱式无负压供水设备
ZWX(I)箱式无负压供水设备功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。
2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。
3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。
与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。
4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。
5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。
6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。
7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。
另可根据用户需求配置人机界面，可视化远程调整、监测和维护。
ZWX(I)箱式无负压供水设备供水系统概述ZWX(I)箱式无负压供水设备交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。
根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。
因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。
所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。
据统计，常规水泵大部分时间在额定负荷下运行工作。
特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。
随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。
北京地区无负压给水设备备案品牌
39 40 41 42 43 44
潍坊三洋供水设备有限公司 广州市白云泵业集团有限公司 江苏盐城瑞驰泵业有限公司 福州国立水务科技有限公司 厦门海源泵业有限公司 大连兴达消防设备有限公司
产品型号 威派格牌ZWG智能无负压管网自动增压给水 设备，威派格牌ZWX智能无负压箱式供水设 ZWJ型无负压供水设备 能手牌JMT型无负压给水设备 ZGB-Ⅰ型直接式供水增压设备 HZG无负压直接式变频供水设备 ZXBP型箱式无负压恒压变频供水装置、ZXBP 型管道加压直吸变频给水设备 HWXZ型无负压箱式泵给供水设备、TLHSWFY 无负压变频供水设备 HRW全自动无负压供水设备 YJWG无负压变频供水设备 LQGS型全自动正压（无负压）供水设备 菱泉牌LQF变频无负压给水设备 泛亚迅牌FZG系列智能型无负压（叠压）稳 流变频给水设备 京隆康达牌MCS-SPF叠压式稳流变频给水设 备 帅雄牌Q/SXW-L/W型无负压给水设备 欧亚牌WKTS型无负压变频给水设备 ZD牌WFY型无负压供水设备 同力紫光牌TLWFY型无负压变频供水设备 麒麟牌QWG（无负压）供水设备 润通牌HRXB型无负压增压给水设备和HRXB型 无负压智能化全自动增压不锈钢水箱 SBBG全自动管网无负压变频调速供水设备 塔克牌BSW型无负压增压供水设备和塔克牌 BSX型箱式管网叠压供水设备 大洋洲牌XMW-II型管网进水自动保压叠压 （无负压）供水设备和AAB牌HLX型智能（无 负压）水箱 旋腾牌KDGW(I)型管网叠压(无负压)节能型 供水设备 Hydro Dig格兰富数字化叠压供水设备 ZWL型水箱式管网叠压供水设备、ZWL型无负 压供水设备 BWOC型变频无负压给水设备 WFY型无负压供水设备 KLSW（无吸程）变频恒压供水设备 ZWX-7智能无吸程供水设备 XBB型箱式节能增压供水设备、SBH型无负压 供水设备 ZWL型无负压供水设备 ZWG型无负压供水设备 浩工牌WFY节能型无负压（无吸程）智能不 锈钢供水设备 KINFLARE牌DY/□-BH-JS管网叠压供水设备 青水牌WWG型无负压给水设备（不锈钢） WWG型无负压供水设备 XFS型全自动不锈钢无负压生活供水设备 WHG（Ⅰ）无负压稳流增压供水设备
ZWX设备组成与技术特点描述
ZWX智能无负压增压水箱设备组成与特点描述威派格ZWX无负压智能增压水箱供水设备是引进国际上先进的变频技术，采用原装进口名牌变频器，通过可编程序控制器对单台或多台水泵进行变频调速和程序控制，以实现无负压供水的目的。
威派格ZWX无负压智能增压水箱供水设备是集不锈钢增压水箱、增压水泵、无负压切换装臵、智能增压装臵、引水装臵、智能控制柜、稳流罐、成套附件等为一体的智能供水设备。
此设备是一种智能化的高新科技产品，产品结构紧凑、功能齐全，取代了传统的水塔、高位水箱、变频水箱等供水模式，节约了工程投资、缩短了工程周期。
设备及管路均采用SUS304国家食品级不锈钢材质，当管网采用无负压供水时，设备封闭式运行不与外界空气接触，避免了水质二次污染，保证长期安全、稳定运行。
设备具体说明一、设备工作原理及技术特点说明１、工作原理：（1）设备自动运行时，市政进水和水箱储水自动切换作为增压水泵取水水源。
当市政管网压力充足时，设备从市政管网取水向用户管网供水：当用水高峰来临，保证设备不对市政管网产生负压的情况下，继续利用市政管网的流量向用户管网供水，这时设备自动切换到水箱对用户管网差量进行供水，从而保证了市政管网压力变化的情况下，用户管网有充足的水源供应。
(2)当设备从市政管网切换至水箱水源时，智能化增压装臵预先工作，将水箱水源增压至市政管网相同的压力，保证设备切换后，出口压力稳定。
（3）控制系统设臵了自动定时——循环控制装臵，定时自动对水箱水源循环使用，保证了水箱中水质的新鲜。
技术特点说明：威派格ZWX无负压智能增压水箱供水设备是集不锈钢增压水箱、增压水泵、无负压切换装臵、智能增压装臵、引水装臵、智能控制柜、稳流罐、成套附件等为一体的智能供水设备。
2.增压水泵：采用丹麦格兰富立式多级同轴管道泵设计，管道直接安装，运行平稳，工作点效率不低于70％，承压最低为16bar，耐温－10～140度，水泵方便安装，无需特殊的地基和减震垫，也无需特殊工具，生活水泵应符合国际饮用水标准，通过相关认证。
箱式无负压叠压生活给水设备安装、保养注意事项-工程技术研究0434
箱式无负压叠压生活给水设备安装、保养注意事项一、案例工程箱式无负压变频供水设备由下列设备组成：现在就无负压变频供水设备的安装、保养注意事项及优点进行阐述：案例工程生活恒压变频设备采用箱式无负压式供水。
此产品是一种全新一体化供水设备，是在无负压变频供水和变频供水的基础上开发研制的，吸取了无负压叠加变频供水和变频供水设备的优点，有效利用了无负压叠加自来水压力功能和水箱蓄水调节恒压供水功能，（无负压叠加自来水压力功能原理：利用密封罐体内高压气水压力达到供水目的。
具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。
当压力达到指定上限时远程控制压力表通过控制柜使泵机自动停止。
设备中的水压高于外界管网压力，自动送水至供水管网。
当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。
如此反复，使设备不停供水。
当罐内气体不足时，补气阀可自动补气。
），水箱蓄水是为了市政管网停水时补水作用。
二、生活恒压变频设备安装使用及保养1、安装前应仔细检查泵体内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路重量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装远程压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路杂物，如装逆止阀应装在闸阀的后面。
6、泵的安装方式分为硬性联接安装，安装牢固，垫片绝不能缺少。
7、生活恒压变频设备安装在地下二层通风良好、灰尘少、不潮湿的场地，环境湿度为5℃－40℃，环境良好。
8、为方便设备安装、保养、设备四周留了1米空间，人孔处应保留1.5米空间，四周地面设排水沟。
9、生活恒压变频设备安装在用砼浇注罐体支承座。
基座在主体施工时已经固化，吊装罐体及变频设备并放稳，安装时用水平尺把槽钢基础安装水平，误差控制在1mm,保证变频设备运行时良好，随后安装附件，接通电源。
xmw供水设备纳入城市二次供水首选设备类型
xmw供水设备纳入城市二次供水首选设备类型xmw供水设备、BHWFY供水设备就来博海供水，全国咨询热线：400-0028-024供水设备是供水类型的广义称呼，同时也是博海供水厂家的主营产品，根据行业分布、设备性能及价格方面可有多种设备的类型选择。
1、无负压供水设备无负压供水设备在各行业中均能发挥其优势的一种设备类型，是在链接自来水管网的基础上实行的二次加压供水，也是城市供水的首选设备类型，与此同时，博海供水的无负压供水设备成功入围2014年度四川省城市二次供水成套设备生产企业名录.2、恒压变频供水设备恒压变频供水广泛用在工厂、高楼供水、高速路、农村饮水安全项目当中，设备的恒压供水性很好，同时节能效果是所有二次供水类型中最受欢迎的。
与此同时，博海供水的恒压变频供水设备已获得国家发明专利。
专利号：ZL201120246473.13、超静音供水设备超静音供水设备也叫一体式静音装置，如今，二次加压设备已成为住宅小区、高楼等安全用水的唯一加压设备。
然而安全用水之后，噪音隐患也渐渐出现，特别是底层用户每天晚上都能听到地下室设备运转的声音，严重影响居民的正常生活。
博海供水通过对噪音的研究，直至2014年9月推出最新一体式超静音二次加压设备，并获得专利证书。
专利号：ZL 201310236330.64、箱式无负压供水设备产品特点1、供水智能化不管是自来水管网加压供水还是水箱补水均有控制系统自主调节，节省人工干预，降低管理成本。
2、优质供水材质根本杜绝供水污染不管是水箱还是设备主体，钧采用不锈钢、磨砂等供水材质，安全性高且寿命长。
3、远程监控（手机电脑均可）中国泵房远程监控系统，行业首发，真正实现远程操作。
4、触屏控制尽显奢华控制界面采用触摸屏技术，进出水压力、水泵运行状况及管道压力等信息一目了然，供水安全设置一键操作，方便省时。
重要提示：博海牌BH*供水设备，已正式纳入五年质保范畴，从2015年开始，签单客户均可享受五年质保内容，与此同时，更有平安保险对设备进行担保，丰富了设备的后期保障范围。
ZW(L)立式消防增压稳压供水设备工作原理及性能介绍
ZW(L)立式消防增压稳压供水设备工作原理及性能介绍ZW(L)立式消防增压稳压供水设备介绍:ZW(L)立式消防增压稳压供水设备,ZW(W)卧式消防增压稳压供水设备,具体型号如下:ZW(L)-I-X-7,ZW(L)-I-Z-10,ZW(L)-I-X-10,ZW(L)-I-X-13,ZW(L)-II-XZ-10ZW(L)立式消防增压稳压供水设备详细描述:ZW(L)立式消防增压稳压供水设备,ZW(W)卧式消防增压稳压供水设备,具体型号如下:ZW(L)-I-X-7,ZW(L)-I-Z-10,ZW(L)-I-X-10,ZW(L)-I-X-13,ZW(L)-II-XZ-10,ZW(L)-I-XZ-13,ZW(L)-II-Z-A,ZW(L)-II-Z-A-B,ZW(L)-II-Z-C,ZW(L)-II-Z -D,ZW(L)-II-X-E,ZW(L)-II-X-A,ZW(L)-II-X-B,ZW(W)-II-X-C,ZW(W)-II-X-D,ZW(W)-II-X-E,Z W(W)-II-XZ-A,ZW(W)-II-XZ-B,ZW(W)-II-XZ-C,ZW(W)-II-XZ-D,ZW(W)-II-XZ-E.◆ZW(L)立式消防增压稳压供水设备工作原理：隔膜式气压给水设备，是利用无毒胶囊作为气水隔离的新型设备，一次充气，常年运行使用。
工作时起动补水泵，水室进水，水压升高，气室的气体被压缩隔膜伸长；当水压下降时，气室气体膨胀，隔膜收缩，压迫水室出水。
这样周而复始，通过电接点压力表和电控箱控制水泵运行，达到额定的压力和连续供水。
当发生火警，打开消火栓时，立即喷出消防充实水柱，同时电接点压力表发出信号，启动消防泵供所需消防水。
◆ZW(L)立式消防增压稳压供水设备特点：1、泵、电控柜、隔膜式气压罐、组合管网四位一体，并配带有隔振器，无需预埋地脚孔，上海莲功泵业制造有限公司设计人员只需算好参数即可查得设备型号、基础尺寸等。
箱式无负压供水设备使用说明
长沙中崛智能箱式无负压供水设备使用要求
1、长沙中崛的供水设备使用前先检测手盘水泵转子，应无摩擦、卡滞现象；
2、用500V低压插表检测电机绝缘，应为0.5MΩ以上；
3、远传压力表插座1、2、3（黄、蓝、红）分别接端子1、2、3。
或用万用表测远传压力表的电阻值，电阻值最大的为1和2，另一根为3，与3电阻值小的为1，与3电阻值大的为2。
最好用万用表检测一下，否则接错线将烧坏表；
4、远传压力表应安装至用户管网上，出口止回阀后的总管上；
5、控制仪表及线路无损坏；
6、变频柜送电后，严禁先动变频器参数；
7、打开水泵排气阀，排除气体；
8、长沙中崛智能箱式无负压供水设备第一次启动或维护、维修后，起动时应打开进水阀，关闭出口阀门；检查系统各处是否有泻漏。
如有应将泻漏排除后再进行启动；
9、首先检查水泵在自动时水泵转向，如为反转则对调电源进线任意两相线线位；再转到手动起动每台泵，如为反转同样对调水泵电机线；
10、手动逐台启停水泵，检查水泵运转无异常现象；
11、无异常后将设备处于自动控制状态。
北京市推荐给高层建筑二次供水选用的无负压供水设备
北京市推荐给高层建筑二次供水选用的无负压供水设备北京水协秘书处发布人:系统管理员日期：2009-12-29以下单位无负压供水设备已在我协会备案，并推荐给高层建筑二次供水选用（排名不分先后）：1、北京威德旺科贸有限公司的ZWJ型无负压供水设备。
2、北京精铭泰工程技术开发有限公司生产的能手牌JMT型无负压给水设备。
3、北京诺兴科技发展有限责任公司生产的ZGB-Ⅰ型直接式供水增压设备。
4、山东潍坊正大水电设备工程有限公司生产的ZWX-7智能无吸程供水设备。
5、山东淄博华鲁供水设备有限公司生产的XBB型箱式节能增压供水设备、SBH型无负压供水设备。
6、山东双轮集团股份有限公司北京分公司的ZWL型无负压供水设备。
7、青岛三利集团有限公司北京分公司的WWG型无负压供水设备。
8、山东中锐供水设备有限公司生产的ZWG型无负压供水设备。
9、上海连成(集团)有限公司生产的ZWL型水箱式管网叠压供水设备、ZWL型无负压供水设备。
10、江苏盐城瑞驰泵业有限公司生产的瑞驰牌RCDW叠压式稳流给水设备。
11、北京红河谷技术研究所生产的HZG无负压直接式变频供水设备。
12、上海东方泵业（集团）有限公司生产的BWOC型变频无负压给水设备。
13、上海凯泉泵业（集团）有限公司生产WFY型无负压供水设备。
14、上海开利泵业（集团）有限公司生产的KLSW（无吸程）变频恒压供水设备。
15、广州市白云泵业集团有限公司生产的BPSW无负压变频给水设备。
16、北京道吉机电设备有限公司生产的ZXBP型箱式无负压恒压变频供水装置、ZXBP型管道加压直吸变频给水设备。
17、北京同力华盛环保科技有限公司生产HWXZ型无负压箱式泵给供水设备、TLHSWFY无负压变频供水设备。
18、北京盈润丰机械有限公司所生产的HRW全自动无负压供水设备。
19、北京华夏源洁环保设备有限公司生产YJWG无负压变频供水设备。
20、京金龙泉泵业有限公司生产的LQGS型全自动正压（无负压）供水设备。
无负压设备品牌排名
国内无负压变频供水设备排行榜1、青岛三利集团有限公司北京分公司的WWG型无负压供水设备。
2、上海熊猫机械（集团）有限公司生产的大洋洲牌XMW-II型管网进水自动保压叠压（无负压）供水设备和AAB牌HLX型智能（无负压）水箱。
3、山东中锐供水设备有限公司生产的ZWG型无负压供水设备。
4、山东潍坊正大水电设备工程有限公司生产的ZWX-7智能无吸程供水设备。
5、山东淄博华鲁供水设备有限公司生产的XBB型箱式节能增压供水设备、SBH 型无负压供水设备。
6、山东双轮集团股份有限公司北京分公司的ZWL型无负压供水设备。
7、北京威德旺科贸有限公司的ZWJ型无负压供水设备。
8、北京诺兴科技发展有限责任公司生产的ZGB-Ⅰ型直接式供水增压设备。
9、上海连成(集团)有限公司生产的ZWL型水箱式管网叠压供水设备、ZWL型无负压供水设备。
10、江苏盐城瑞驰泵业有限公司生产的瑞驰牌RCDW叠压式稳流给水设备。
11、北京红河谷技术研究所生产的HZG无负压直接式变频供水设备。
12、上海东方泵业（集团）有限公司生产的BWOC型变频无负压给水设备。
13、上海凯泉泵业（集团）有限公司生产WFY型无负压供水设备。
14、上海开利泵业（集团）有限公司生产的KLSW（无吸程）变频恒压供水设备。
15、广州市白云泵业集团有限公司生产的BPSW无负压变频给水设备。
16、北京道吉机电设备有限公司生产的ZXBP型箱式无负压恒压变频供水装置、ZXBP型管道加压直吸变频给水设备。
17、北京同力华盛环保科技有限公司生产HWXZ型无负压箱式泵给供水设备、TLHSWFY无负压变频供水设备。
18、北京盈润丰机械有限公司所生产的HRW全自动无负压供水设备。
19、北京华夏源洁环保设备有限公司生产YJWG无负压变频供水设备。
20、京金龙泉泵业有限公司生产的LQGS型全自动正压（无负压）供水设备。
21、潍坊华冠自动化设备厂生产的XFS型全自动不锈钢无负压生活供水设备。
ZWX智能无负压增压水箱
ZWX智能无负压增压水箱优点节能：利用市政供水管网压力，叠加增压。
环保：供水密闭，防止污染。
供水安全可靠：增压水箱提高了用水可靠性。
我们的工作原理该设备设置一套增压水泵，市政管网的水与水箱的水同时汇合至稳流罐中，当市政管网压力充足时，从市政管网取水向用户供水，当市政管网供水量不足，压力降至趋向市政最低服务压力时，此时流量控制器开始工作，将管网压力始终维持在最低服务压力上，同时最大化的满足用户的用水。
此时,位于水箱出水口的智能增压装置开始工作，将水箱零压力的水增压到与市政管网相同的压力，将水提升至稳流罐中，水泵从稳流罐中取水，向用户管道供水，在水箱底部设置了枝状球头引水装置，增强了水箱内部水的流动性，利用增压水箱进行补偿，延长了补偿时间，提高了补偿能力，大大提高了供水设备的安全、稳定性。
我们的智能无负压增压水箱水泵的吸入口与市政管网通过流量控制器及稳流罐连接，保护了市政管网的压力。
水箱全密闭，底部设有枝状球头引水装置，破坏死水层，防止二次污染。
采用增压装置，保证了主泵机组运行在高效区，安全节能。
ZWG智能无负压管网自动增压给水设备优点节能：利用市政供水管网压力，叠加增压。
环保：供水密闭，防止污染。
节省投资：节省占地面积，节省人力、物力。
我们的工作原理该设备通过智能控制技术与稳压补偿技术实现设备对市政管网不产生负压，保证向用户管网不间断供水。
该设备采用的流量控制器在维持市政最低服务压力的基础上能够自动调节市政管网向设备的输入水量，确保市政管网不产生负压；用水高峰时能量储存器释放预充的一定压力的气体，保证稳压补偿罐高压腔的水带有一定压力补偿到恒压腔中，在一定时间内可补充市政管网来水量的不足；通过双向补偿器，在用水低谷期时对稳压补偿罐进行蓄能，对用户管道起稳压补偿作用，充分利用了市政管网的压力，节能效果显著。
我们的稳压补偿式无负压设备在设备前端采用了无负压流量控制器，既对市政管网不产生负压，又能保证向用户管道不间断供水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZWX(I)箱式无负压供水设备主要功能
1.全自动完成多台水泵机组软启动,变频到工频运行以及停止 的全部操作过程.
2.根据用水量的变化,变成多台泵组的启动和停止. 3.有压力设定值和实际压力值的LED显示功能.
4.有LED频率指示,变频异常指示,电机故障工况显示.
5.保护功能:具有欠压保护,过压保护,过载保护,短路保护,失速 防止,烧损防止等功能.
2014-5-28
•
•
•
谢 谢 大 家 的 支 持
在 此 添 加 标 题 内 容
目录
ZWX(I)箱式无 ZWX(I)箱式无负压供水设备工作原理 ZWX(I)箱式无负压供水设备技术指标
ZWX(I)箱式无负压供水设备概述
•
是把电机变频技术和微机控制技术应用 到供水领域的新一代供水装置,它是水塔,高 位水箱,压力罐供水装置的理想更新换代产 品,具有节省电能,节约投资,不需要维护,运 行可靠等特点,是未来供水设备的主导产品, 我公司开发的变频柜还可应用在各行业需要 电机调整设备上,具有明显调整精度和节能 效果,如提升机和通风机安装变频柜是最佳 速度和风量调节装置.
2014-5-28
ZWX(I)箱式无负压供水设备工作原理
根据用户用水量变化自动调节运行水泵台数和一台水泵 转速,使水泵出口压力保持恒定,当用户用水量小于一台 水泵出水量时,控制系统根据用水量的变化有一台水泵变 频调整运行,当用水量增加时管道系统内压力下降,这时 压力传感器把检测到的信号传送给微机控制单元，通过 微机运行判断,发出指令到变频器，控制水泵电机,使转 速加快以保证系统压力恒定,反之当用水量减少时,使水 泵转速减慢,以保持恒压,当用水量大于一台泵出水时,第 一台泵切换到工频运行,第二台泵开始变频调整运行,当 用水量大于两台泵出水量时,将自动停止一台或二台泵运 行,在整个运行过程中,始终保持系统恒压不变,使水泵始 终工作在高效区，既保证用户恒压供水,又节省电能.
2014-5-28
ZWX(I)箱式无负压供水设备指标
• • • • •
1.供水流量：5-5000m3/h 2.供水压力范围：0.1-1.5Mpa 3.供电电源：38V/220V10%AC（三相) 4.环境温度：0℃～+40℃ 5、相对湿度：90%以下
2014-5-28
华振企业文化
• 湖南华振是国内知名的以研究生产供水设备为主体，涉及水泵及环保节能，机械铸造等相关领域，集 科研、制造、营销、服务为一体的大型高新技术企业。座落于湖南浏阳永安制造产业园，下设长沙华振供 水设备有限公司、长沙华振泵业有限公司。 长沙华振泵业设备有限公司专业生产经营无负压供水设备、变频无负压供水设备、生活变频供水设备、 自来水加压设备、恒压变频供水设备、无塔供水设备、消防稳压设备、管道离心泵、多级消防泵等水泵产 品的股份制企业。是集水泵、成套供水设备的研发、生产、销售、物流、售后为一体的现代化大型企业。 十年来，公司不断专注研究智能变频供水设备，分腔式双稳太负压消除，末段压力模糊控制，远程监控网 络技术优化和突破，取得了ISO9001质量管理体系认证，CCC证，CG认证和多项专利技术，国家及设计院重 点推广项目。公司在全国大中城市设有分支机构，拥有一支超强的专业销售服务队伍，为广大客户提供售 前、售中、售后的专业技术支持与优良的营销服务，公司将不断追求国际品质，把用户满意作为一切工作 的出发点和落脚点，在全国乃至全亚洲地区建立网络营销网点，为客户提供零距离的服务。 湖南•长沙机械之都，华振泵业做为国内标杆企业的一颗璀璨之星，励志做世界机械行业的楷模，以 振兴国民经济，不断提高人民生活质量为永恒的追求。华振人，将不断奋进，以科技求发展，以品质为追 求，以贡献为已任，用心做好每一件产品，用心服务每一个客户，愿以优良的品质赢得海内外新老客户的 认可。百年华振，中国的标杆企业，踏着历史伟人的脚步，将国家立于世界民族之林。 长沙素有“水泵之城”的美誉。在整合了长沙的老泵厂和大泵厂的优势资源后，我们将不负“水泵之 城”的历史荣耀 ，实践我们服务中国、服务世界的雄心！
