桩基承载力检测静载试验 共38页
静载试验检测桩基承载力

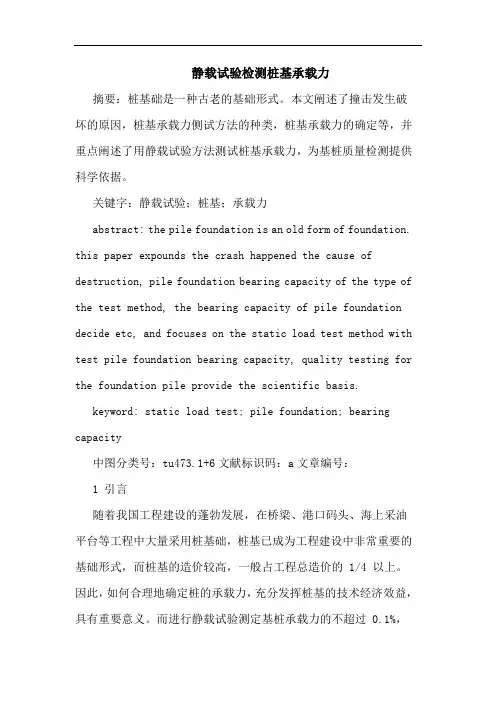

静载试验检测桩基承载力摘要：桩基础是一种古老的基础形式。
本文阐述了撞击发生破坏的原因，桩基承载力侧试方法的种类，桩基承载力的确定等，并重点阐述了用静载试验方法测试桩基承载力，为基桩质量检测提供科学依据。
关键字：静载试验；桩基；承载力abstract: the pile foundation is an old form of foundation. this paper expounds the crash happened the cause of destruction, pile foundation bearing capacity of the type of the test method, the bearing capacity of pile foundation decide etc, and focuses on the static load test method with test pile foundation bearing capacity, quality testing for the foundation pile provide the scientific basis.keyword: static load test; pile foundation; bearing capacity中图分类号：tu473.1+6文献标识码：a文章编号：1 引言随着我国工程建设的蓬勃发展，在桥梁、港口码头、海上采油平台等工程中大量采用桩基础，桩基已成为工程建设中非常重要的基础形式，而桩基的造价较高，一般占工程总造价的 1/4 以上。
因此，如何合理地确定桩的承载力，充分发挥桩基的技术经济效益，具有重要意义。
而进行静载试验测定基桩承载力的不超过 0.1%，与国家有关规范的要求相差甚远，多数工程桩的承载力均参照勘测部门试验资料或由设计人员根据经验确定。
用这种方法确定的基桩承载力往往比实际承载力低得多。
静载测试报告
基桩静载荷试验报告一、工程概况1、概述工程名称：工程地点：建设单位：设计单位：监理单位：施工单位：委托单位：2、设计要求(1)桩型：钻孔灌注桩(2)桩截面尺寸：①550mm(3)桩长：47.39m(4)桩尖持力层：⑦1(5)混凝土设计强度等级：水下C30(6)设计承载力：2000kN3、工程地质简况。
土层简况见表1。
土层简况表表14、桩基施工简况：本次抽检桩的成桩资料详见表2。
试桩的施工简况:、现场检测1、检测目的根据有关规范及设计要求，通过对工程桩的静载荷试验，判定基桩极限承载力。
2、检测依据：《建筑基桩检测技术规程》(DGJ 08-218-2003)o3、检测设备：(1)反力装置：采用锚桩横梁反力装置，示意图见图1。
(2)荷载装置：试验荷载由两台3200kN油压千斤顶通过一台电动液压油泵施加于试桩桩顶。
荷载大小由并联于千斤顶油路的).4级精密压力表测读。
图1单桩竖向静载试验设备安装示意图(3)量测系统：试桩桩顶沉降量采用4只量程为50mm、精度为0.01mm 的百分表测读。
4只百分表对称安置在桩侧2个正交直径方向上，安置百分表的沉降测定平面在桩顶以下300mm。
固定和支撑百分表的磁性表支座安置在基准梁上。
基准梁为10号“工” 字钢，一端固定在基准桩上，另一端简支在基准桩上。
基准桩采用1.5m长的440mm钢管打入地下不小于1.0m,基准桩与试桩和锚桩中心距离均大于2.0m。
仪器设备的检定情况表34、测试数量：共2根试桩，试桩位置见桩位平面布置图。
6611斯位平面布管5、测试日期：2006年11月3日至11月6日。
6、荷载分级：本次试验最大加载量为3680kN，每级荷载增量为最大加载量的1/10，第一级荷载为加载增量的2倍，共分9级加载；每级卸载量为分级加载量的2倍，共分5级卸载。
力口、卸载顺序：0-736―1104—1472—1840—2208—2576—2944—3312—3680一2944—2208—1472-736-0(kN)7、加载方式：慢速维持荷载法。
桩基静载试验报告

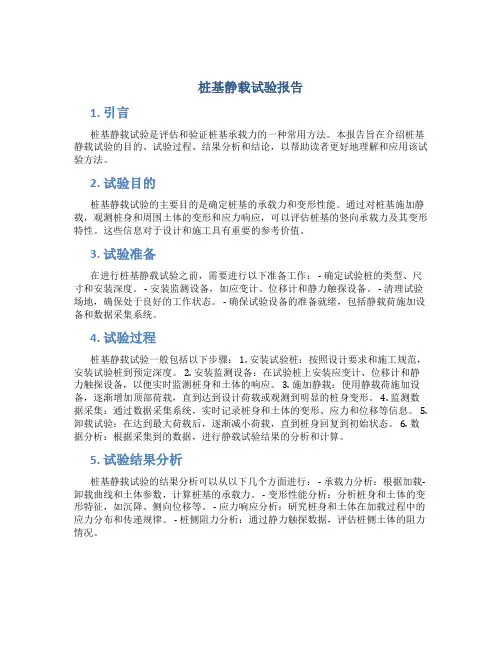

桩基静载试验报告1. 引言桩基静载试验是评估和验证桩基承载力的一种常用方法。
本报告旨在介绍桩基静载试验的目的、试验过程、结果分析和结论，以帮助读者更好地理解和应用该试验方法。
2. 试验目的桩基静载试验的主要目的是确定桩基的承载力和变形性能。
通过对桩基施加静载，观测桩身和周围土体的变形和应力响应，可以评估桩基的竖向承载力及其变形特性。
这些信息对于设计和施工具有重要的参考价值。
3. 试验准备在进行桩基静载试验之前，需要进行以下准备工作： - 确定试验桩的类型、尺寸和安装深度。
- 安装监测设备，如应变计、位移计和静力触探设备。
- 清理试验场地，确保处于良好的工作状态。
- 确保试验设备的准备就绪，包括静载荷施加设备和数据采集系统。
4. 试验过程桩基静载试验一般包括以下步骤： 1. 安装试验桩：按照设计要求和施工规范，安装试验桩到预定深度。
2. 安装监测设备：在试验桩上安装应变计、位移计和静力触探设备，以便实时监测桩身和土体的响应。
3. 施加静载：使用静载荷施加设备，逐渐增加顶部荷载，直到达到设计荷载或观测到明显的桩身变形。
4. 监测数据采集：通过数据采集系统，实时记录桩身和土体的变形、应力和位移等信息。
5. 卸载试验：在达到最大荷载后，逐渐减小荷载，直到桩身回复到初始状态。
6. 数据分析：根据采集到的数据，进行静载试验结果的分析和计算。
5. 试验结果分析桩基静载试验的结果分析可以从以下几个方面进行： - 承载力分析：根据加载-卸载曲线和土体参数，计算桩基的承载力。
- 变形性能分析：分析桩身和土体的变形特征，如沉降、侧向位移等。
- 应力响应分析：研究桩身和土体在加载过程中的应力分布和传递规律。
- 桩侧阻力分析：通过静力触探数据，评估桩侧土体的阻力情况。
6. 结论通过桩基静载试验，我们可以得出以下结论： - 桩基的竖向承载力满足设计要求，并且与设计参数相符。
- 桩身和土体的变形性能良好，满足工程要求。
静载试验检测桩基承载力

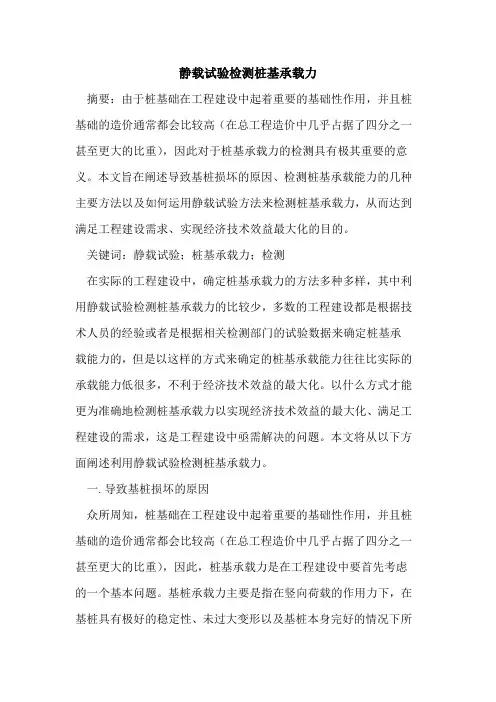

静载试验检测桩基承载力摘要：由于桩基础在工程建设中起着重要的基础性作用，并且桩基础的造价通常都会比较高（在总工程造价中几乎占据了四分之一甚至更大的比重），因此对于桩基承载力的检测具有极其重要的意义。
本文旨在阐述导致基桩损坏的原因、检测桩基承载能力的几种主要方法以及如何运用静载试验方法来检测桩基承载力，从而达到满足工程建设需求、实现经济技术效益最大化的目的。
关键词：静载试验；桩基承载力；检测在实际的工程建设中，确定桩基承载力的方法多种多样，其中利用静载试验检测桩基承载力的比较少，多数的工程建设都是根据技术人员的经验或者是根据相关检测部门的试验数据来确定桩基承载能力的，但是以这样的方式来确定的桩基承载能力往往比实际的承载能力低很多，不利于经济技术效益的最大化。
以什么方式才能更为准确地检测桩基承载力以实现经济技术效益的最大化、满足工程建设的需求，这是工程建设中亟需解决的问题。
本文将从以下方面阐述利用静载试验检测桩基承载力。
一.导致基桩损坏的原因众所周知，桩基础在工程建设中起着重要的基础性作用，并且桩基础的造价通常都会比较高（在总工程造价中几乎占据了四分之一甚至更大的比重），因此，桩基承载力是在工程建设中要首先考虑的一个基本问题。
基桩承载力主要是指在竖向荷载的作用力下，在基桩具有极好的稳定性、未过大变形以及基桩本身完好的情况下所能承受的最大负载量。
基桩的大小主要由两方面的因素所决定。
一方面是桩身建造地的地质条件，另一方面是建造桩身的材料属性。
1.桩身自身遭到破坏桩身自身遭到破坏的原因主要有以下几种：桩身混凝土强度未满足桩的承载力设计要求。
《建筑地基基础设计规范》规定：按桩身混凝土强度计算桩的承载力时，应按桩的类型和成桩工艺的不同将混凝土的轴心抗压强度设计值乘以工作条件系数，桩轴心受压时桩身强度应符合式（8.5.11）的规定。
≤（8.5.11）式中：——混凝土轴心抗压强度设计值（kpa），按现行国家标准《混凝土结构设计规范》gb50010取值；q——相应于作用的基本组合时的单桩竖向力设计值（kn）；——桩身横截面积（m2）；——工作条件系数，非预应力预制桩取0.75，预应力桩取0.55～0.65，灌注桩取0.6～0.8（水下灌注桩、长桩或混凝土强度等级高于c35时用低值）。
基桩静载试验-讲义
(GB50007-2002规定，地基础设计等级为甲、乙级建筑物的单桩竖向承载力特征值应采用静载试验确定；
《公路桥涵施工技术规范》(JTJ041-2000)规定：特大桥和地质复杂的大、中桥，应采用静压试验方法确定单桩容许承载力。
按照试验目的的不同，静载试验可分为设计提供依据的试验及验收性试验两种类型。
二者规定的不同对于堆载法的实施可产生较明显的差异。
②对于试验终止条件的判定：JGJ106-2003有末级沉降大于前级沉降5倍的规定，GB50007-2002则无。
③对于桩的承载力的确定方法：JGJ 106-2003对大直径桩规定了采用相对沉降的方法确定桩的极限承载力，GB50007一2002并无此规定。
(1)GB 50007-2002：
预制桩在砂土中人土7d后；
粘性土不得少于15d；
对于饱和软粘土不得少于25d；
灌注桩应在桩身混凝土达到设计强度后，才能进行。
(2)JGJ106-2003第3. 2. 6条规定：
在桩身混凝土强度达到设计要求的前提下，当无成熟的地区经验时，休止时间至少应满足：对于砂类土，不应少于7d；对于粉土，不应少于l0d；对于非饱和的粘性土，不应少于15d；对于饱和的粘性土，不应少于25d。对于泥浆护壁灌注桩，宜适当延长休止时间。
④需要强调的是，即使休止时间严格满足规范要求，单桩承载力仍然可能达不到甚至远低于设计要求。
⑤桩周环境问题。无论试桩还是工程桩，均应分析其工作环境并进行对比，确定环境因素对桩承载能力的影响。例如，试桩时，附近仍有打桩或压桩作业，均会造成桩周土中孔隙水压力消散减慢，甚至不降反升或试桩周边有基坑开挖、降水等作业，造成桩周土下沉而对桩产生负摩擦力，这些情况都可能造成试桩承载力实测值偏低。倘若工程桩正常工作中这些或类似的环境条件依然存在，则也就不能考虑桩的承载力随时间增长的问题。
单桩竖向抗压静载试验实验报告
单桩竖向抗压静载试验实验报告实验报告。
试验目的：
本次试验旨在对单桩进行竖向抗压静载试验，以评估桩基的承载力和变形性能。
试验装置：
试验桩为直径为X米，长度为Y米的混凝土桩。
试验中采用液压顶千器施加荷载，并通过应变片和位移传感器监测桩身的应变和位移变化。
试验过程中，记录各阶段的荷载-位移曲线，以及桩身的应变变化情况。
试验步骤：
1. 桩基准备，清理桩周土壤，确保桩身表面清洁，并在桩顶安装液压顶千器。
2. 荷载施加，根据设计要求，逐步施加竖向荷载，记录荷载-位移曲线。
3. 荷载卸载，在达到设计荷载或桩身出现较大变形时，逐步卸载荷载，记录卸载过程中的位移变化。
4. 观测记录，实时监测桩身应变和位移变化，并记录各阶段的数据。
5. 试验结束，当荷载完全卸载并桩身稳定后，结束试验并拆卸试验装置。
试验数据处理与分析：
1. 绘制荷载-位移曲线，分析桩的承载力和变形特性。
2. 计算桩的极限承载力和变形模量，并与设计要求进行对比分析。
3. 对试验数据进行统计分析，评估桩基的受力性能。
试验结论：
根据试验数据分析，得出桩基的承载力和变形性能评估结论，并提出相应的建议和改进措施。
以上是对单桩竖向抗压静载试验实验报告的详细描述，希望能够满足你的需求。
桩基静载试验PPT课件
的E0用于全压缩层的总沉降计算，其结果必然较地基的实际沉降为低，这是偏危
险的。
第30页/共35页
四、实例分析 载荷试验中采用直径1.128m的圆形压板，得出的p-s曲线如图2-4，已知压
板下的地基土较为均匀，其横向变形系数可取为0.25。试根据该图确定该地基 土的极限荷载pl、承载力特征值fak、和变形模量E0。
第21页/共35页
一根桩承担的处理面积可按如下方法计算： 对于矩形布桩，一根桩承担的处理面积等于两个方向的 桩距的乘积； 对于等边三角形布桩，一根桩承担的处理面积等于0.866 乘以桩距的平方； 对于梅花形布桩，一根桩承担的处理面积等于桩的行距 与排距的乘积。
第22页/共35页
单桩或多桩复合地基静载试验与常规静载试验的差异在 于：
1．压板的面积有比较严格的规定。 2．压板的定位要求不同。平面上与桩的中心或重心重合， 标高与桩顶一致。 3．依据的规范不同，故试验过程与控制标准有一些差异。 4．曲线特征多为缓变形，且平滑度较差。
第23页/共35页
二、桩土分离式试验要点 一般试验过程与常规压板试验相同，只是在选择承压板
时，进行桩体测试的压板应与桩的截面适应，进行土体测试 的压板可按常规地基测试的压板选择，但应注意其覆盖面内 不应有桩体存在，且其周边应留有适当余地。
采用单桩复合地基试验方式时，压板面积为一根桩承担 的处理面积。
采用多桩复合地基试验方式时，压板面积为相应多根桩 承担的处理面积。
第15页/共35页
二、试验方法 平板载荷试验适用于浅层地基、深层地基或大直径人工
挖孔桩的桩端土层测试。 试验的加载方式一般采用分级维持荷载沉降相对稳定法
（慢速法）和沉降非稳定法（快速法），以慢速法为主。 典型的慢速法加载过程（建筑地基基础设计规范
桩基检测静载试验 PPT
浅层平板载荷试验、深层平板载荷试验、螺旋板载荷试验 依据为《建筑地基基础设计规范》(GB50007-2002)
《岩土工程勘察规范》(GB 50021-2001)
静载试验方法
等贯入速率法 循环加卸载法 终极荷载长时间维持法(维持荷载法,我国)
桩基静载试验
桩的基本知识
桩的分类: 按成桩对地基土影响程度分:非挤土桩、部分挤土桩、挤土桩 按桩的功能分:抗压桩、抗拔桩、水平受荷桩 按成桩方法分:打(压)入桩、灌注桩,人工挖孔桩等。
卸载:分级,每级卸载量为两个加载级的荷载量。
单桩竖向抗压静载试验
抗压极限承载力的确定
①加卸载方式:慢速维持荷载法,分级加载,每级荷载相对稳定后加下 一级,分级卸载
②加载分级:不少于10级,最大加载量不小于设计要求的2倍。 (特别注 意:施工终压桩力不等于极限承载力！)
③沉降观测时间:每级加载后,每隔15min观测一次;累计1h后,每隔 30min观测一次
④稳定标准:每级下沉量,在以下时间内不大于0、1mm,认为稳定。 ①巨粒土、砂土、坚硬黏土,最后30min ②半坚硬、细粒土,最后1h。
终止加载: ①本级荷载沉降量大于上一级沉降量的5倍。(桩顶总沉降稳定但小 于40mm,加载至总沉降超过40mm) ②本级荷载沉降量大于上一级沉降量的2倍,且经过24h未达到稳定标准。 ③达到最大加载量 ④工程桩作为锚桩时,锚桩上拔量达到允许值。 ⑤沉降曲线缓慢变形
平通过桩轴线,不随桩的倾斜或扭转而改变。保证千斤顶对试桩的施力 点在试验过程中保持不变
单桩水平静载试验
仪器设备安装
位移计安装,在水平力作用平面对称 安装两个位移计测量水平位移;当需要 测量转角,在以上 50cm安装位移计, 利用上下位移计差与位移计距离的比 值可求得地面以上桩的转角
桩基检测试验（静载）方案-桩基静载试验
桩基检测试验（静载）⽅案-桩基静载试验桩基检测试验⽅案桩基检测试验⽅案⼀、⼯程概况：本⼯程的桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、⾼应变动测、声波透射法及桩⾝桩底位移检测、桩⾝轴⼒、桩侧侧摩阻⼒检测等：⼆、检测⽅案编制说明：1、检测数量、⽅法：《中国2010上海世博会公共活动中⼼⼯程》及本⼯程的桩基施⼯说明、桩位平⾯图及抗压桩抗拔桩详图。
《建筑基桩检测技术规范》（JGJ106-2003）《地基基础设计规范》（ DGJ08-11-1999 ）三、现场要求：（1）⼀般要求：现场场地平整，道路通畅，便于吊、卡车进出场及起吊设备；提供220V和380V交流电⽤以照明和设备⽤电。
临时⽤房⼀间（2）试桩期间，试桩静载设备2倍桩长范围内不得有重型机械或将产⽣振动设备的作业，确保检测数据的正确和检测⼯作的正常进⾏。
（3）低应变检测前须将每⼯程桩全部开挖且将桩顶处理后进⾏。
（4）⼯程桩⾼应变检测应将需检测的试桩按本⽅案的要求进⾏加固处理。
四、检测时间：抗压静载检测速度为4天/ 组（包括设备安装及检测）；抗拔检测检测速度为2天 /组（包括设备安装及检测）低应变动测、⾼应变动测、成孔检测、声波透射检测待测试条件具备。
检测时间由委托单位提前⼀天通知。
⼀般在⼀天即可完成现场检测⼯作。
桩⾝、桩底位移检测及桩⾝轴⼒、测摩阻⼒检测在静载试验进⾏时同时检测。
五、测试成果及期限1、静载确定实测单桩竖向抗压（拔）极限承载⼒。
提供单桩竖向抗压（拔）静载荷试验的Q—s曲线和s—lgt曲线以及成果汇总表。
2、低应变所测桩桩⾝完整性曲线和判断及缺陷描述。
3、试成孔检测提供连续12⼩时的孔径、、孔深、垂直度、及沉渣厚度的检测数据以判定孔壁稳定性能，评价施⼯机械和⼯艺是否满⾜灌注桩成桩的质量要求。
4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数据。
5、⾼应变检测提供抗压桩的实测承载⼒及桩⾝完整性。
6、声波透射法检测提供桩⾝完整性并判定桩⾝缺陷程度并确定其位置。
桩基检测静载试验报告.doc
桩基检测静载试验报告
桩基检测静载试验报告？以下带来关于桩基检测静载试验报告的四种试验方法，相关内容供以参考。
1、桩基检测静载试验报告静载试验
确定竖向抗压、抗拔、水平承载力的极限值作为设计依据，或抽样评价工程桩的承载力是否满足设计要求。
单桩竖向静载试验的检测数量不应小于总桩数的1%，且不应少于3根，工程总桩数在50根以内时不应少于2根。
经工程建设各方共同确认，因试验设备或场地条件限制，无法进行承载力检测的桩基工程，必须采用钻孔抽芯法和超声波透射法两种方法进行成桩质量检测。
2、桩基检测静载试验报告高应变动力试验
判定基桩的竖向承载力和评价桩身结构完整性。
高应变能力试验的检测数量不小于总桩数的5%，且不少于5根。
对高应变动力试验
提的单桩承载力有怀疑或争议时，应采用静载试验验证，并应以静载试验的结果为准。
3、桩基检测静载试验报告基桩反射波法
普查桩身结构完整性，判定桩身结构完整性质量等级。
为静载试验、高应变动力试验、钻孔抽芯试验等确定桩位提供依据。
对基桩反射波法检测结果有怀疑或争议时，可采用钻孔抽芯法、高应变动力试验或直接开挖进行验证。
基桩反射波法抽检不应少于总桩数的30%，且每承台下不应少于1根。
4、桩基检测静载试验报告超声波透射法
检测桩身混凝土的均匀性，桩身缺陷及位置，判定桩身结构完整性。
超声波透射法的检测数量不少于总桩数的30%，且不少于10根。
对超波透射法检测结果有怀疑或争议时，可重新组织超声波透射法检测，或在同一基桩加钻孔取芯验证。
以上是下面为建筑人士收集整理的关于“桩基检测静载试验报告”等建筑相关的知识可以登入建设通进行查询。
桩基静载荷试验检测报告
桩基静载荷试验检测报告合川城区涪江上段防洪护岸工程（赵家渡段）二标段桩基静荷载试验报告编号：2014桩基（J）001检测报告重庆恒信水利工程质量检测有限责任公司2014年7月1日注意事项1、报告无检测单位“报告专用章”无效；2、报告无报告编写、报告校对、报告审核人签字无效；3、报告涂改无效；4、非经同意，不得部分复制本报告；5、对本检测报告若有异议，应于收到报告之日起十五日内向检测单位提出，逾期不予受理；6、对于委托检验，样品代表性由委托单位负责。
图1 各试验点平面布置示意图二、检测依据1、《建筑地基处理技术规范》（JGJ79—2002）2、《岩土工程勘察规范》(GB50021-2001)3、《建筑桩基技术规范》（JGJ 94-94）4、《建筑基桩检测技术规范》（JGJ 106-2003）5、《江西省桩基质量检测管理规定》（试行）6、《江西省建筑基桩及复合地基检测方法及取样数量》---赣力基础【2005】第001号7 、设计图纸及相关说明文件三、载荷试验㈠、复合地基土载荷试验检测1、试验设备试验采用砂袋压重平台反力装置，千斤顶施压，主梁由4根18号工字钢组成，副梁由5根18号工字钢组成。
采用1只QYL50型千斤顶加载，承压板顶面沉降变形分别采用对角的2个百分表(精度为0.01mm)测读。
加载量由千斤顶上的精密压力表控制（承载板试验装置见图3-1-1）。
图3-1-1 承压板载荷试验装置2、试验方法采用分级对试点进行加载。
试验标准参照《建筑地基处理技术规范》（JGJ79－2002）进行。
①加载与卸载分级：分8级进行加载。
②沉降观测时间：每级加载前后测读一次，以后每隔30min测读一次沉降。
当1小时内沉降量小于0.1mm时，施加下一级荷载。
3、终止加载条件当出现下列情况之一时，即可终止加载：①沉降量急剧增大，土被挤出或承压板周围出现明显的隆起；②承压板的累计沉降量已大于其宽度或直径的6%；③当达不到极限荷载，而最大加载压力已大于设计要求压力值的2倍；4、复合地基承载力特征值的确定：①当压力－沉降曲线上极限荷载能确定，而其值不小于对应比例界限的2倍时，可取比例界限；当其值小于对应比例界限的2倍时，可取极限荷载的一半；②当压力－沉降曲线是平缓的光滑曲线时，可按相对变形值确定：水泥土搅拌桩或旋喷桩复合地基，可取s/b或s/d等于0.006所对应的压力。
桩基静载荷试验检测报告
桩基静载荷试验检测报告合川城区涪江上段防洪护岸工程（赵家渡段）二标段桩基静荷载试验报告编号：2014桩基（J）001检测报告重庆恒信水利工程质量检测有限责任公司2014年7月1日注意事项1、报告无检测单位“报告专用章”无效；2、报告无报告编写、报告校对、报告审核人签字无效；3、报告涂改无效；4、非经同意，不得部分复制本报告；5、对本检测报告若有异议，应于收到报告之日起十五日内向检测单位提出，逾期不予受理；6、对于委托检验，样品代表性由委托单位负责。
图1 各试验点平面布置示意图二、检测依据1、《建筑地基处理技术规范》（JGJ79—2002）2、《岩土工程勘察规范》(GB50021-2001)3、《建筑桩基技术规范》（JGJ 94-94）4、《建筑基桩检测技术规范》（JGJ 106-2003）5、《江西省桩基质量检测管理规定》（试行）6、《江西省建筑基桩及复合地基检测方法及取样数量》---赣力基础【2005】第001号7 、设计图纸及相关说明文件三、载荷试验㈠、复合地基土载荷试验检测1、试验设备试验采用砂袋压重平台反力装置，千斤顶施压，主梁由4根18号工字钢组成，副梁由5根18号工字钢组成。
采用1只QYL50型千斤顶加载，承压板顶面沉降变形分别采用对角的2个百分表(精度为0.01mm)测读。
加载量由千斤顶上的精密压力表控制（承载板试验装置见图3-1-1）。
图3-1-1 承压板载荷试验装置2、试验方法采用分级对试点进行加载。
试验标准参照《建筑地基处理技术规范》（JGJ79－2002）进行。
①加载与卸载分级：分8级进行加载。
②沉降观测时间：每级加载前后测读一次，以后每隔30min测读一次沉降。
当1小时内沉降量小于0.1mm时，施加下一级荷载。
3、终止加载条件当出现下列情况之一时，即可终止加载：①沉降量急剧增大，土被挤出或承压板周围出现明显的隆起；②承压板的累计沉降量已大于其宽度或直径的6%；③当达不到极限荷载，而最大加载压力已大于设计要求压力值的2倍；4、复合地基承载力特征值的确定：①当压力－沉降曲线上极限荷载能确定，而其值不小于对应比例界限的2倍时，可取比例界限；当其值小于对应比例界限的2倍时，可取极限荷载的一半；②当压力－沉降曲线是平缓的光滑曲线时，可按相对变形值确定：水泥土搅拌桩或旋喷桩复合地基，可取s/b或s/d等于0.006所对应的压力。
桩基检测静载试验培训PPT课件.ppt
• 测试数据整理
采用应变式传感器测量时，应对实测应变值进行导线电阻修正； 各断面处的桩身轴力计算，应按标定面的应力应变关系进行拟合计算 分层极限摩阻力和极限端阻力计算
应力，计算桩身弯矩 设计试桩加载至桩顶出现较大水平位移或桩身结构破坏，工程桩检测
以水平位移允许值控制
• 仪器设备安装
反力由相邻桩提供，反力结构＞1.2倍 作用点与承台标高一致 接触处应安置球形支座，作用是在试验过程中，保持作用力的方向始
终水平和通过桩轴线，不随桩的倾斜或扭转而改变。保证千斤顶对试 桩的施力点在试验过程中保持不变
• 混凝土桩的桩头处理
距桩顶1倍桩径范围内，宜用厚度为3～5mm的钢板围裹或距桩顶1.5倍桩 径范围内设置箍筋，间距不宜大于100mm。桩顶应设置钢筋网片2～3层，间 距60～100mm。
桩头混凝土强度等级宜比桩身混凝土提高1～2级，且不得低于C30。
单桩竖向抗拔静载试验
• 适用范围 • 仪器设备安装
式中：ＰD -- 千斤顶工作压力，单位：MPa（对应前面的y）
ＰC -- 传感器额定工作压力，单位：MPa 常用的压力传感器的额定工作压力为80MPa
Ｑ -- 千斤顶出力，单位：kN （对应前面的x）
y (x n bi ) / n 1
a a i1 i i1 i
式中 y－多ai－千斤顶标定方程系数，单个千斤顶标定方程 y ai x b i
bi－千斤顶标定方程系数 n－千斤顶个数
n bi ( b1 b2 ... bn )
桩基承载力检测静载试验
02
静载试验的设备和方法
试验设备
01
反力装置
02
加载装置
03 荷重传感器
04
THANK YOU
感谢聆听
案例三：某隧道桩基承载力检测
总结词：有效检测
VS
详细描述：隧道的桩基承载力对于隧 道的稳定性和安全性至关重要。通过 静载试验，可以有效检测出隧道桩基 在不同荷载下的沉降和应变，从而评 估其承载能力。在某隧道桩基承载力 检测中，静载试验成功地检测出了桩 基的承载力，为隧道的稳定性和安全 性提供了保障。
缺点
成本高
静载试验需要使用大型的加载设备，并需要耗费大量 的人力和物力资源，因此成本较高。
试验周期长
静载试验需要持续数天甚至数周时间，因此试验周期 较长。
对环境有影响
静载试验过程中会产生噪音、振动等影响，对周围环 境有一定的影响。
使用范围
建筑工程桩基检测
在建筑工程中，静载试验常用于 检测桩基的承载力和完整性，以 确保建筑物的安全性和稳定性。
数据整理
对采集到的原始数据进行整理，包括 数据筛选、去噪、归一化等处理，以 提高数据的准确性和可靠性。
数据计算
根据相关公式和计算方法，对整理后 的数据进行计算，得出桩基的承载力 和沉降量等参数。
结果分析
对比分析
将试验结果与设计值进行对比，分析桩基的实际承载力和沉降量是否符合设计要求。
安全性评估
根据试验结果，评估桩基的安全性，判断其是否能够承受建筑物重量和外部载荷，确保建筑物的安全性和稳定性。
锚桩法单桩地基承载力(静载)检测方案
XXXXXXXXXXXXXX综合楼建设项目桩基检测（锚桩法）方案XXXXXXXXXX检测工程有限公司2021年5月20日目录一、工程概况二、检测目的三、检测依据四、检测数量五、场地地层情况六、单桩竖向抗压静载荷试验技术要求七、低应变法检测桩身完整性技术要求八、主要仪器设备九、质量保证十、试验进度及资料提交十一、双方配合事项十二、安全文明生产十三、附件（锚桩锚筋配置验算书）一、工程概况XXXXXXXXXX附属中学音体实训综合楼建设项目由XXXXXXXXXX兴建，设计单位为XXXXXXX有限公司，勘察单位为XXXXXXX有限公司，监理单位为XXXXXX 有限公司，施工单位为XXXXXXXX有限公司本工程基础设计等级为丙级，设计采用机械成孔钢筋混凝土灌注桩，桩直径JZ-1、JZ-2为1000mm，JZ--3为800mm，桩长JZ-2、JZ--3为11m和JZ-1为5m ，桩身混凝土强度C30，桩端持力层JZ-1为卵石层、JZ-2为中风化泥岩、JZ--3为中风化泥岩。
依据设计及检测规范要求，需进行6根桩的静载荷试验，确定单桩竖向抗压极限承载力标准值，为工程桩的设计和施工提供试验依据。
根据设计要求，静载荷试验最大加载量分别为4560 kN、8400KN 、4800KN。
二、检测目的由于桩基础参数设计及工程桩施工的需要，依据设计及规范要求，需要对该6根试桩进行单桩竖向抗压极限承载力的静载荷试验，确定单桩竖向抗压极限承载力标准值。
三、检测依据（1）《建筑基桩检测技术规范》（JGJ106-2014 ）；（2）《建筑桩基技术规范》（JGJ94-2008 ）；（3）“XXXXXXXXXXXXXXX实训综合楼建设项目” 项目基础桩设计资料（XXXXXXXXXX有限公司）；（4）本工程勘察报告；（5）甲方、设计对试验的要求。
四、检测数量1. 静荷载试验（锚桩法）甲方、监理、施工指定的6根试验桩。
2. 桩身完整性检测（低应变法）对全部桩进行桩身完整性评价检测。
