图像处理技术--模板匹配

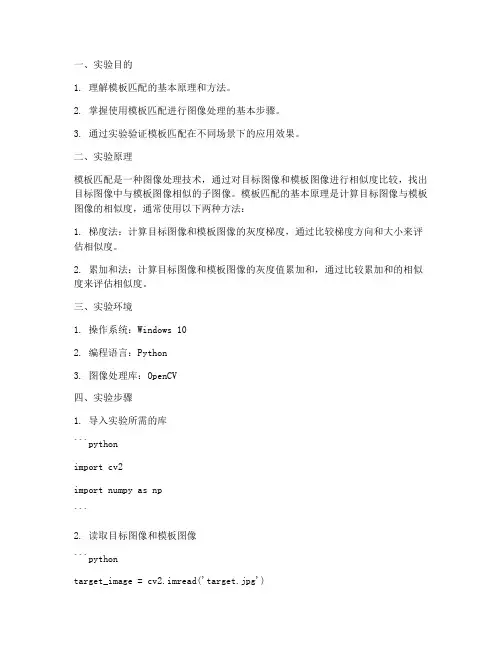

模板匹配实验报告
一、实验目的1. 理解模板匹配的基本原理和方法。
2. 掌握使用模板匹配进行图像处理的基本步骤。
3. 通过实验验证模板匹配在不同场景下的应用效果。
二、实验原理模板匹配是一种图像处理技术，通过对目标图像和模板图像进行相似度比较，找出目标图像中与模板图像相似的子图像。
模板匹配的基本原理是计算目标图像与模板图像的相似度，通常使用以下两种方法：1. 梯度法：计算目标图像和模板图像的灰度梯度，通过比较梯度方向和大小来评估相似度。
2. 累加和法：计算目标图像和模板图像的灰度值累加和，通过比较累加和的相似度来评估相似度。
三、实验环境1. 操作系统：Windows 102. 编程语言：Python3. 图像处理库：OpenCV四、实验步骤1. 导入实验所需的库```pythonimport cv2import numpy as np```2. 读取目标图像和模板图像```pythontarget_image = cv2.imread('target.jpg')template_image = cv2.imread('template.jpg')```3. 将图像转换为灰度图像```pythontarget_gray = cv2.cvtColor(target_image, cv2.COLOR_BGR2GRAY)template_gray = cv2.cvtColor(template_image, cv2.COLOR_BGR2GRAY)```4. 进行模板匹配```pythonresult = cv2.matchTemplate(target_gray, template_gray,cv2.TM_CCOEFF_NORMED)```5. 设置阈值，找出相似度大于阈值的区域```pythonthreshold = 0.8loc = np.where(result >= threshold)```6. 在目标图像上标记匹配区域```pythonfor pt in zip(loc[::-1]): # Switch columns and rowscv2.rectangle(target_image, pt, (pt[0] + w, pt[1] + h), (0, 0, 255), 2)```7. 显示结果```pythoncv2.imshow('Matched Image', target_image)cv2.waitKey(0)cv2.destroyAllWindows()```五、实验结果与分析1. 实验结果通过实验，我们得到了目标图像中与模板图像相似的子图像。
matlab模板匹配算法
matlab模板匹配算法Matlab模板匹配算法是一种常用的计算机视觉技术，用于在图像中寻找特定的模式或物体。
该算法通过对比模板图像和待匹配图像的像素值，来确定模板在待匹配图像中的位置。
在本文中，我们将详细介绍Matlab模板匹配算法的原理、步骤以及在实际应用中的一些注意事项。
通过这些内容的介绍，读者将能够全面了解该算法的工作原理以及如何在Matlab中实现。
一、原理介绍模板匹配算法的基本思想是在待匹配图像中滑动一个与模板大小相同的窗口，并计算窗口中的像素值与模板像素值的相似度。
相似度可以通过计算像素值之间的差异来进行评估，常见的方法有求和差分平方和（SSD）和归一化互相关（NCC）等。
二、步骤说明1. 加载图像和模板图像：首先，我们需要使用Matlab的图像处理工具箱加载待匹配的图像和模板图像。
可以使用imread函数将图像数据读取为Matlab中的矩阵。
2. 确定窗口大小：根据需要匹配的模板大小，在待匹配图像中滑动一个与模板大小相同的窗口。
通常情况下，窗口大小与模板大小相同或略大于模板大小。
3. 计算相似度：对于每个窗口，在窗口中提取像素值，并将其与模板图像逐像素进行比较。
根据所选的相似度度量方法，计算窗口和模板之间的相似度。
4. 确定匹配位置：确定窗口与模板的最佳匹配位置。
匹配位置通常是相似度最大的位置，可以使用Matlab的max函数来查找最大值的位置。
5. 可选的后处理：根据具体情况，可以对匹配结果进行进一步的后处理。
例如，可以通过设置合适的匹配阈值来过滤掉相似度低于阈值的结果。
6. 可视化结果：最后，可以使用Matlab的图像绘制函数，在待匹配图像上标记出匹配的位置，以便于结果的可视化和分析。
三、注意事项在使用Matlab模板匹配算法时，需要注意以下几点：1. 模板选择：选择合适的模板非常关键。
模板应该具有明显的特征，并且在待匹配图像中具有一定的可区分性。
2. 光照和尺度变化：模板匹配算法对光照和尺度变化非常敏感。
模板匹配的原理

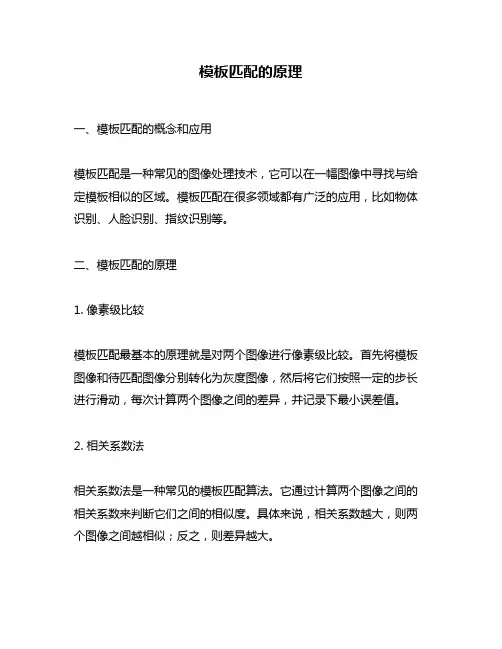

模板匹配的原理一、模板匹配的概念和应用模板匹配是一种常见的图像处理技术，它可以在一幅图像中寻找与给定模板相似的区域。
模板匹配在很多领域都有广泛的应用，比如物体识别、人脸识别、指纹识别等。
二、模板匹配的原理1. 像素级比较模板匹配最基本的原理就是对两个图像进行像素级比较。
首先将模板图像和待匹配图像分别转化为灰度图像，然后将它们按照一定的步长进行滑动，每次计算两个图像之间的差异，并记录下最小误差值。
2. 相关系数法相关系数法是一种常见的模板匹配算法。
它通过计算两个图像之间的相关系数来判断它们之间的相似度。
具体来说，相关系数越大，则两个图像之间越相似；反之，则差异越大。
3. 归一化互相关法归一化互相关法也是一种常见的模板匹配算法。
它通过计算两个图像之间的归一化互相关函数来判断它们之间的相似度。
具体来说，归一化互相关函数越大，则两个图像之间越相似；反之，则差异越大。
三、模板匹配的实现步骤1. 加载图像和模板首先需要加载待匹配的图像和模板图像，并将它们转化为灰度图像。
2. 定义匹配算法根据需要选择合适的匹配算法，比如相关系数法或归一化互相关法。
3. 设置滑动窗口根据需要设置滑动窗口的大小和步长，以便在待匹配图像中搜索与模板相似的区域。
4. 计算误差值对于每个滑动窗口位置，计算它与模板之间的误差值，并记录下最小误差值和对应的位置坐标。
5. 绘制匹配结果将最小误差值和对应位置坐标绘制在待匹配图像上，以便观察匹配结果。
四、模板匹配的优缺点1. 优点：(1) 简单易懂：模板匹配原理简单易懂，容易实现；(2) 实时性好：模板匹配可以实时处理大量数据；(3) 适用范围广：模板匹配可以应用于很多领域，比如物体识别、人脸识别等。
2. 缺点：(1) 效果受限：模板匹配的效果受到模板图像的质量和待匹配图像的复杂度影响；(2) 复杂度高：对于大规模数据或者复杂场景，模板匹配的计算复杂度会很高；(3) 鲁棒性差：对于光照变化、噪声等干扰因素，模板匹配的鲁棒性较差。
halcon基于边缘的模板匹配算法
文章主题：Halcon基于边缘的模板匹配算法探析一、引言在机器视觉领域，模板匹配是一种常用的图像处理方法，用于在一幅图像中寻找特定的模式或对象。
而Halcon作为一款智能视觉软件库，其基于边缘的模板匹配算法备受关注。
本文将就Halcon基于边缘的模板匹配算法进行深入探讨，以帮助读者更全面地理解这一主题。
二、Halcon基于边缘的模板匹配算法概述Halcon基于边缘的模板匹配算法是一种高级的模式识别技术，它通过检测图像中的边缘信息，并利用这些边缘特征进行模式匹配。
该算法主要包括边缘提取、模板生成和匹配验证三个步骤。
1. 边缘提取在Halcon中，边缘提取是通过边缘检测滤波器进行的。
常用的边缘检测算子包括Sobel、Prewitt和Canny等。
通过这些算子可以将图像中的边缘特征提取出来，形成边缘模型。
2. 模板生成在模板生成阶段，Halcon会通过提取的边缘信息来生成待匹配的模板。
模板的生成需要考虑到图像的尺度、旋转、光照等因素，以保证模板的鲁棒性和准确性。
3. 匹配验证匹配验证是模板匹配算法的核心步骤，Halcon基于边缘的模板匹配算法通过对图像进行模板匹配，并对匹配结果进行验证和优化，以确保匹配的准确性和稳定性。
三、Halcon基于边缘的模板匹配算法的特点相比于传统的模板匹配算法，Halcon基于边缘的模板匹配算法具有以下几点突出特点：1. 鲁棒性强由于边缘特征包含了物体的轮廓和形状等重要信息，因此Halcon基于边缘的模板匹配算法对光照、变形等因素的鲁棒性较强，能够更准确地匹配目标对象。
2. 适用性广Halcon基于边缘的模板匹配算法不受物体颜色、纹理等因素的影响，因此适用于各种场景和对象的匹配识别，具有较强的通用性和适用性。
3. 计算速度快由于边缘特征的提取和匹配计算相对简单，Halcon基于边缘的模板匹配算法在计算速度上具有一定的优势，能够实现实时性要求较高的应用场景。
四、个人观点与总结在我看来，Halcon基于边缘的模板匹配算法在实际应用中具有广泛的前景。
opencv模板匹配6种方法 总结

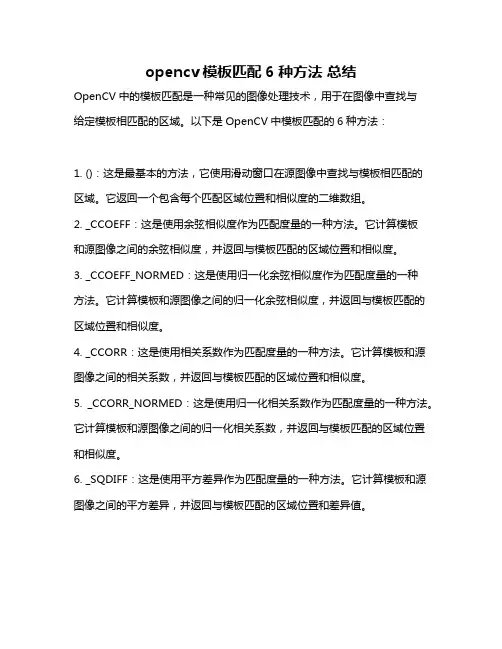

opencv模板匹配6种方法总结
OpenCV中的模板匹配是一种常见的图像处理技术，用于在图像中查找与
给定模板相匹配的区域。
以下是OpenCV中模板匹配的6种方法：
1. ()：这是最基本的方法，它使用滑动窗口在源图像中查找与模板相匹配的区域。
它返回一个包含每个匹配区域位置和相似度的二维数组。
2. _CCOEFF：这是使用余弦相似度作为匹配度量的一种方法。
它计算模板
和源图像之间的余弦相似度，并返回与模板匹配的区域位置和相似度。
3. _CCOEFF_NORMED：这是使用归一化余弦相似度作为匹配度量的一种
方法。
它计算模板和源图像之间的归一化余弦相似度，并返回与模板匹配的区域位置和相似度。
4. _CCORR：这是使用相关系数作为匹配度量的一种方法。
它计算模板和源图像之间的相关系数，并返回与模板匹配的区域位置和相似度。
5. _CCORR_NORMED：这是使用归一化相关系数作为匹配度量的一种方法。
它计算模板和源图像之间的归一化相关系数，并返回与模板匹配的区域位置和相似度。
6. _SQDIFF：这是使用平方差异作为匹配度量的一种方法。
它计算模板和源图像之间的平方差异，并返回与模板匹配的区域位置和差异值。
总结来说，这6种方法都使用了不同的相似度度量来在源图像中查找与模板相匹配的区域。
其中，()是最基本的方法，而其他方法则提供了不同的相似度度量选项。
选择哪种方法取决于具体的应用场景和需求。
模板匹配
24
pyramid
图像金字塔
图像金字塔
26
在构建图像金字塔的过程中，速度是非常重要的，通常优先采用 2*2 的均值滤波器平滑图像，也就是说求2*2区域中的所有像素的平均 灰度值。
当在金字塔的最高层搜索到相应的模板实例时，将匹配点的坐标乘 以2，映射到金字塔的下一层。
此外,由于金字塔的最高层目标物体的灰度值可能发生实质性的变 化，这要求在匹配金字塔的较高层时应使用较为宽松的匹配阈值。
匹配过程
将模板沿着图像逐像素扫描，模板每移动一次 就会得到一个当前的Hausdorff距离。当模板 中的边缘点与图像中的边缘点非常接近，且图 像中的边缘点与模板中的边缘点也非常接近时， 会得到一个最小的Hausdorff距离，此时为最 优匹配。
改进
当图像中出现遮挡情况下算法效果不佳的主 要原因是由于在计算h (T, E) 时采用了最大 距离。如果用第k 大距离代替最大距离， Hausdorff距离将对100 / % k n 的遮挡可 靠，其中n表示模板边缘区域中像素点的数 量。。
������ + ������, ������ + ������
− ������������] ������
7
基于灰度值的模板匹配算法—NCC
从NCC的定义不难看出，-1≤ncc(r,c)≤1。当ncc(r,c)=±1时， 结果
图像与模板成线性关系： f(r+u,c+v)=at(u,v)+b
当 ncc(r，c)=1时，a>0，此时图像与模板的极性相同； 当 ncc(r ,c)=-1时， a<0 ，此时图像与模板的极性相反。
？
6
01 S A D : 计 算 模 板 与 图 像 之 间 差 值 的 绝 对 值 总 和
模板匹配法原理
模板匹配法原理
模板匹配法，又称模板匹配算法，是一种图像处理算法，它可以
在目标图像中寻找与给定模板图像相类似的图像部分。
该算法非常常见，尤其在工业视觉和计算机视觉领域得到广泛应用。
模板匹配法的原理是：将模板图像与目标图像比较，找出它们之
间的相似度，即找到一个在目标图像中的区域，该区域与给定的模板
图像最为相似。
在实际应用中，可以采用不同的相似性度量方法来计
算相似度，例如均方差、归一化互相关等方法。
具体实现时，需要将模板图像在目标图像上平移，每平移一次就
进行一次相似度计算，从而找到最为相似的图像区域。
在计算时，由
于算法的复杂度较高，需要采用一些优化算法，例如快速傅里叶变换
等方法。
模板匹配法的优点在于其简单易懂、易于实现和计算效率较高。
在工业自动化中，它可以用来检测裂纹、缺陷和偏差等问题。
例如，
可以通过与标准图像进行比较，检测生产线上的产品是否合格。
此外，在医学图像处理、安防监控等领域也有广泛应用。
总之，模板匹配法是一种在图像处理领域中常用的算法，其原理
简单易懂，可以用于各种图像处理应用。
模板匹配算法template match
模板匹配算法template match什么是模板匹配算法，它如何工作，以及在不同领域中的应用。
一、引言随着计算机技术的不断发展和应用，图像处理成为了一个非常重要的领域。
在图像处理中，模板匹配算法（Template Matching Algorithm）是一种常用的图像识别和匹配方法。
它可以通过与给定模板的比较来查找并定位图像中的目标。
模板匹配算法被广泛应用于自动化生产、图像检索、特征识别等领域。
二、模板匹配算法的工作原理模板匹配算法的工作原理非常直观。
它基于以下两个假设：首先，假设要匹配的目标是与所提供的模板非常相似的；其次，假设模板在图像中的位置是相对固定的。
根据这两个假设，算法会从图像的每个像素位置开始，将模板与图像进行比较，并计算出相似度得分。
然后，从这些得分中选择最高的得分作为匹配结果。
具体地说，模板匹配算法通常按照以下步骤进行：1. 选择合适的模板：根据需求选择一个合适的模板，该模板是与目标非常相似的图像。
2. 图像预处理：为了提高匹配的准确性和效率，可以对图像进行一些预处理，如图像平滑、图像增强等操作。
3. 设置匹配阈值：根据具体情况，设置一个匹配阈值，当匹配得分高于该阈值时认为匹配成功。
4. 匹配过程：从图像的每个像素位置开始，将模板与图像进行比较。
比较的方法可以是简单的像素相减、相关性系数等。
通过计算得到的相似度得分，将其与之前得到的最高得分进行比较，更新最高得分和最佳位置。
5. 输出匹配结果：根据匹配得分和设定的阈值，输出匹配结果。
如果匹配得分超过了阈值，则判定为匹配成功，并输出匹配位置或其他相关信息。
三、模板匹配算法的应用模板匹配算法在各个领域都有广泛的应用。
以下是几个常见的应用示例：1. 自动化生产：模板匹配算法可以用于自动化生产线上的质量控制。
例如，在电子产品制造中，通过与预先设定的模板进行比较，检测零件的正常组装和位置。
2. 图像检索：模板匹配算法可以在大型图像数据库中进行图像检索。
pytorch卷积方法实现模板匹配
pytorch卷积方法实现模板匹配【原创版2篇】目录（篇1）1.模板匹配的背景和意义2.Pytorch 中的卷积方法3.使用 Pytorch 实现模板匹配的过程4.结论和展望正文（篇1）一、模板匹配的背景和意义模板匹配是一种图像处理技术，其主要目的是在一个图像中查找与给定模板相匹配的子图像。
在计算机视觉和图像识别领域，模板匹配被广泛应用于目标检测、图像分割、特征提取等任务。
随着深度学习技术的发展，利用神经网络进行模板匹配已成为一种热门的研究方向。
本文将介绍如何使用 Pytorch 框架实现模板匹配。
二、Pytorch 中的卷积方法Pytorch 是一个流行的深度学习框架，它提供了丰富的函数库和灵活的计算图机制，便于用户搭建和训练神经网络模型。
在 Pytorch 中，卷积操作是一种基本的图像处理方法，可以用于实现模板匹配。
Pytorch 中的卷积方法包括以下几个主要函数：1.`nn.Conv2d`: 用于构建 2D 卷积层，它可以接受一个输入张量和一个权重张量作为参数，并返回一个输出张量。
2.`nn.ConvTranspose2d`: 用于构建转置卷积层，它接受一个输入张量和一个权重张量作为参数，并返回一个输出张量。
转置卷积层的作用是将输入张量的空间维度进行转换，以适应不同大小的模板。
3.`nn.MaxPool2d`: 用于构建 2D 最大池化层，它可以接受一个输入张量作为参数，并返回一个输出张量。
最大池化层的作用是将输入张量中的像素值进行降采样，以减小计算量。
4.`nn.MaxUnpool2d`: 用于构建 2D 最大池化层，它可以接受一个输入张量和一个索引张量作为参数，并返回一个输出张量。
最大池化层的作用是将输入张量中的像素值进行升采样，以恢复原始分辨率。
三、使用 Pytorch 实现模板匹配的过程在 Pytorch 中实现模板匹配的过程主要包括以下几个步骤：1.加载图像：使用`torchvision.transforms`模块中的函数对输入图像进行预处理，包括缩放、裁剪、归一化等操作。
基于模板匹配的图像配准算法
基于模板匹配的图像配准算法问题陈述在图像配准过程中，我们需要寻找一种方法将一个图像（目标图像）与另一个图像（模板图像）对齐。
模板匹配算法通过在目标图像中搜索与模板图像最相似的部分来确定图像之间的对应关系。
然而，在实际应用中，由于图像内容复杂多变、噪声干扰和视角差异等问题，使得模板匹配算法的准确性受到了挑战。
研究现状目前，已经有很多研究者提出了各种基于模板匹配的图像配准算法，这些算法在处理各种图像配准问题时各有优劣。
其中，最为经典的是基于灰度值的模板匹配算法，它通过计算目标图像与模板图像的像素灰度值差异来确定匹配位置。
这种算法简单易实现，但在处理噪声较大或者光照不均的图像时，其性能会受到很大影响。
为了提高匹配精度，研究者们还提出了基于特征的模板匹配算法。
这种算法通过提取图像中的边缘、角点、纹理等特征来进行匹配，从而在一定程度上提高了匹配精度。
然而，基于特征的模板匹配算法对于视角差异和形变较大的图像处理效果并不理想。
算法原理基于模板匹配的图像配准算法主要分为以下几个步骤：确定模板图像：选择一张较小尺寸的图像作为模板，可以手动选择或者通过预处理自动确定。
计算相似度：在目标图像中搜索与模板图像最相似的部分，通过计算相似度得分来判断是否匹配。
确定搜索范围：为了减少计算量，通常会限制搜索范围，例如在目标图像中划定一个矩形区域进行搜索。
迭代搜索：通过不断调整搜索范围和相似度计算方法，逐步提高匹配精度。
实验设计与结果分析在实验中，我们选取了不同类型的图像进行配准，包括自然场景、人脸、文字等。
为了评估算法性能，我们采用了客观评价标准，如准确率、召回率和F1分数等。
实验结果表明，基于模板匹配的图像配准算法在不同类型的图像配准问题上均取得了较好的效果，准确率和F1分数均优于其他同类算法。
然而，该算法仍存在一些局限性，例如对于复杂形变和噪声干扰的处理效果不佳。
未来可以尝试结合深度学习技术，通过训练神经网络来进一步提高匹配精度。
Python+OpenCV图像处理（九）——模板匹配
Python+OpenCV图像处理（九）——模板匹配百度百科：模板匹配是⼀种最原始、最基本的模式识别⽅法，研究某⼀特定对象物的图案位于图像的什么地⽅，进⽽识别对象物，这就是⼀个匹配问题。
它是图像处理中最基本、最常⽤的匹配⽅法。
模板匹配具有⾃⾝的局限性，主要表现在它只能进⾏平⾏移动，若原图像中的匹配⽬标发⽣旋转或⼤⼩变化，该算法⽆效。
简单来说，模板匹配就是在整个图像区域发现与给定⼦图像匹配的⼩块区域。
⼯作原理：在带检测图像上，从左到右，从上向下计算模板图像与重叠⼦图像的匹配度，匹配程度越⼤，两者相同的可能性越⼤。
代码如下：#模板匹配import cv2 as cvimport numpy as npdef template_demo():tpl =cv.imread("E:/imageload/sample1.jpg")target = cv.imread("E:/imageload/target1.jpg")dWindow('template image', cv.WINDOW_NORMAL)cv.imshow("template image", tpl)dWindow('target image', cv.WINDOW_NORMAL)cv.imshow("target image", target)methods = [cv.TM_SQDIFF_NORMED, cv.TM_CCORR_NORMED, cv.TM_CCOEFF_NORMED] #3种模板匹配⽅法th, tw = tpl.shape[:2]for md in methods:print(md)result = cv.matchTemplate(target, tpl, md)min_val, max_val, min_loc, max_loc = cv.minMaxLoc(result)if md == cv.TM_SQDIFF_NORMED:tl = min_locelse:tl = max_locbr = (tl[0]+tw, tl[1]+th) #br是矩形右下⾓的点的坐标cv.rectangle(target, tl, br, (0, 0, 255), 2)dWindow("match-" + np.str(md), cv.WINDOW_NORMAL)cv.imshow("match-" + np.str(md), target)template_demo()cv.waitKey(0)cv.destroyAllWindows()运⾏结果：注意：1.⼏种常见的模板匹配算法：其中，①TM_SQDIFF是平⽅差匹配；TM_SQDIFF_NORMED是标准平⽅差匹配。
模板匹配法的缺点
模板匹配法的缺点
模板匹配法是一种在图像处理和计算机视觉中常用的方法，用于在图像中寻找特定模式或对象。
然而，模板匹配法也有一些缺点和限制，包括以下几点：
1.尺度和旋转敏感性：模板匹配法通常对目标物体的
尺度和旋转变化非常敏感。
如果目标对象在图像中
发生了旋转或尺度变化，匹配可能会失败。
2.光照变化：模板匹配法对光照变化也很敏感。
如果
目标物体在不同光照条件下出现，可能导致匹配错
误。
3.部分遮挡：如果目标物体在图像中被部分遮挡，模
板匹配法可能无法正确识别目标。
4.噪声干扰：图像中的噪声或干扰可能会干扰模板匹
配的准确性，导致误匹配或漏匹配。
5.计算复杂性：对于大型图像或复杂的模板，模板匹
配可能需要大量的计算资源和时间，因此不适用于
实时性要求高的应用。
6.多目标匹配：在多目标场景中，模板匹配可能难以
区分多个相似的目标，导致混淆和错误匹配。
7.依赖于初始模板：初始模板的选择对模板匹配的成
功非常关键。
不恰当的模板选择可能导致匹配失
败。
8.数据量和存储：模板匹配可能需要存储大量的模板
数据，这对于资源受限的系统可能是一个挑战。
虽然模板匹配法在某些情况下非常有效，但在处理具有多样性、变化和复杂性的图像时，其局限性可能会显现出来。
因此，在选择图像处理方法时，需要根据具体应用的需求和情况考虑是否采用模板匹配以及如何处理其缺点。
模板匹配的用途
模板匹配的用途
模板匹配是一种计算机视觉技术，用于在图像或视频中找到与已知模板最相似的区域。
它的主要用途包括：
1. 物体检测：可以通过将已知物体的模板与图像或视频进行匹配，来检测和定位物体的存在。
例如，在安防监控中，可以使用模板匹配来检测异常行为或特定物体的出现，如人脸识别、车辆检测等。
2. 特征定位：可以使用模板匹配定位图像中的特定特征点或区域。
例如，在医学影像分析中，可以将一个特定的解剖结构的模板与患者的影像进行匹配，用于病变的定位和诊断。
3. 图像拼接：可以使用模板匹配将多张图像或视频序列中的相似区域进行拼接，以生成更大的图像或视频。
例如，在地理信息系统中，可以将多个卫星图像通过模板匹配进行拼接，以获取更大范围的地图。
4. 图像识别：可以使用模板匹配识别图像中的特定目标或图案。
例如，将某一种图案的模板与图像中的区域进行匹配，可以识别出该图案的存在，并进行进一步的分析和处理。
总的来说，模板匹配可以用于各种图像和视频处理任务，包括目标检测、特征定位、图像拼接和图像识别等。
它是一种简单而有效的计算机视觉技术，能够满足不同应用场景的需求。
图像处理中模板匹配的使用教程
图像处理中模板匹配的使用教程图像处理是现代计算机视觉和人工智能领域中的重要分支之一。
而模板匹配则是图像处理中的一种常用技术，它可以用于目标检测、目标跟踪、图像纠偏等应用。
本文将为大家介绍图像处理中模板匹配的基本原理、分类方法，以及在实际应用中的使用技巧。
一、基本原理模板匹配是一种基于像素级别的图像处理方法，它通过将一个预定义的模板与输入图像进行比较，来找出图像中与模板相似的目标区域。
其基本原理可以概括为以下几个步骤：1. 选择模板：首先需要选择一个代表目标的模板图像。
模板图像通常是一个小尺寸、高对比度的图像，应尽可能准确地表示所要检测的目标。
2. 预处理模板和输入图像：为了提高匹配效果，需要对模板图像和输入图像进行一些预处理。
常见的预处理方法包括灰度化、滤波、归一化等。
3. 像素级别比较：将模板与输入图像在像素级别进行比较，计算它们之间的相似度。
常用的比较方法包括平方差法、相关系数法、互相关法等。
4. 目标定位：根据相似度计算的结果，确定目标在输入图像中的位置。
一般来说，相似度越大的区域，就越可能是目标区域。
二、分类方法模板匹配方法按照匹配目标的特征类型，可以分为灰度模板匹配和彩色模板匹配两种。
1. 灰度模板匹配：适用于灰度图像。
灰度模板匹配的基本思想是通过像素灰度值的相似度来判断目标区域。
常用的灰度模板匹配方法包括平方差法、相关系数法、互相关法等。
2. 彩色模板匹配：适用于彩色图像。
彩色模板匹配在灰度模板匹配的基础上，考虑到了像素颜色信息的差异。
常用的彩色模板匹配方法包括基于颜色直方图的匹配方法、基于颜色矩的匹配方法等。
三、使用技巧在实际应用中，为了提高模板匹配的准确率和效率，需要注意以下几个方面的技巧：1. 模板选择：选择合适的模板对于匹配效果至关重要。
模板应具备目标的特征，且尺寸不宜过大或过小。
同时，模板的对比度应尽量高，以增加目标与背景的差异。
2. 预处理：良好的预处理可以提高匹配的准确性。
图像处理之模板匹配
图像处理之模板匹配图像处理之模板匹配⼀、模板匹配模板匹配和卷积原理很像，模板在原图像上从原点开始滑动，计算模板与（图像被模板覆盖的地⽅）的差别程度，这个差别程度的计算⽅法在opencv⾥有6种，然后将每次计算的结果放⼊⼀个矩阵⾥，作为结果输出。
假如原图形是AxB⼤⼩，⽽模板是axb⼤⼩，则输出结果的矩阵是(A-a+1)x(B-b+1)# 模板匹配img = cv2.imread('lena.jpg', 0)template = cv2.imread('face.jpg', 0)h, w = template.shape[:2]img.shape #(263, 263)template.shape #(110, 85)TM_SQDIFF：计算平⽅不同，计算出来的值越⼩，越相关TM_CCORR：计算相关性，计算出来的值越⼤，越相关TM_CCOEFF：计算相关系数，计算出来的值越⼤，越相关TM_SQDIFF_NORMED：计算归⼀化平⽅不同，计算出来的值越接近0，越相关TM_CCORR_NORMED：计算归⼀化相关性，计算出来的值越接近1，越相关TM_CCOEFF_NORMED：计算归⼀化相关系数，计算出来的值越接近1，越相关methods = ['cv2.TM_CCOEFF', 'cv2.TM_CCOEFF_NORMED', 'cv2.TM_CCORR','cv2.TM_CCORR_NORMED', 'cv2.TM_SQDIFF', 'cv2.TM_SQDIFF_NORMED']res = cv2.matchTemplate(img, template, cv2.TM_SQDIFF)res.shape #(154, 179)min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)min_val #39168.0max_val #74403584.0min_loc #(107, 89)max_loc #(159, 62)for meth in methods:img2 = img.copy()# 匹配⽅法的真值method = eval(meth)print (method)res = cv2.matchTemplate(img, template, method)min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)# 如果是平⽅差匹配TM_SQDIFF或归⼀化平⽅差匹配TM_SQDIFF_NORMED，取最⼩值if method in [cv2.TM_SQDIFF, cv2.TM_SQDIFF_NORMED]:top_left = min_locelse:top_left = max_locbottom_right = (top_left[0] + w, top_left[1] + h)# 画矩形cv2.rectangle(img2, top_left, bottom_right, 255, 2)plt.subplot(121), plt.imshow(res, cmap='gray')plt.xticks([]), plt.yticks([]) # 隐藏坐标轴plt.subplot(122), plt.imshow(img2, cmap='gray')plt.xticks([]), plt.yticks([])plt.suptitle(meth)plt.show()⼆、匹配多个对象img_rgb = cv2.imread('mario.jpg')img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)template = cv2.imread('mario_coin.jpg', 0)h, w = template.shape[:2]res = cv2.matchTemplate(img_gray, template, cv2.TM_CCOEFF_NORMED)threshold = 0.8# 取匹配程度⼤于%80的坐标loc = np.where(res >= threshold)for pt in zip(*loc[::-1]): # *号表⽰可选参数bottom_right = (pt[0] + w, pt[1] + h)cv2.rectangle(img_rgb, pt, bottom_right, (0, 0, 255), 2) cv2.imshow('img_rgb', img_rgb)cv2.waitKey(0)。
ncc模板匹配原理
ncc模板匹配原理NCC（Normalized Cross Correlation）模板匹配是一种常用的图像处理技术，用于在一幅图像中寻找与给定模板最相似的图像区域。
该方法通过计算两个信号的相关性来确定它们的相似度。
本文将介绍NCC 模板匹配的原理和算法。
一、NCC模板匹配的基本原理NCC模板匹配的基本原理是通过计算两个信号的互相关来判断它们的相似度。
在图像处理中，一个图像可以看作是一个二维矩阵，其中每个像素点的灰度值表示其亮度。
当我们想要在一幅图像中寻找一个特定的模板时，可以将该模板表示为另一个二维矩阵。
NCC模板匹配的核心思想是将模板图像与原始图像中的每个可能的位置进行比较，并计算它们的相关性。
具体步骤如下：1. 首先，将模板图像和原始图像归一化，在[0,1]范围内表示。
这是为了防止灰度值的差异对匹配结果产生影响。
2. 然后，在原始图像中选择一个区域，其大小与模板图像相同。
在这个区域内，计算模板图像与原始图像的每个像素点的乘积，并将它们相加。
3. 接下来，计算模板图像和原始图像区域的标准差。
这是为了归一化相关性的结果，使得匹配得分在[0,1]范围内。
4. 最后，通过计算两个标准差的乘积来得到归一化互相关，即计算公式为：NCC = sum((T - mean(T)) * (I - mean(I))) / (std(T) * std(I))其中，T表示模板图像，I表示原始图像。
mean(T)和mean(I)分别表示两个图像区域的均值，std(T)和std(I)分别表示两个图像区域的标准差。
二、NCC模板匹配的应用NCC模板匹配在图像处理领域具有广泛的应用。
以下是NCC模板匹配的一些常见应用场景：1. 物体检测和识别：通过将一个物体的模板与一幅图像进行匹配，可以检测并识别图像中是否存在该物体。
2. 人脸识别：将一个人脸的模板与一幅图像中的人脸进行匹配，可以识别人脸并进行身份验证。
3. 医学图像处理：对于医学图像中的相关区域，可以利用NCC模板匹配技术快速准确地定位感兴趣的解剖结构。
使用Python+OpenCV进行图像模板匹配（MatchTemplate）
使⽤Python+OpenCV进⾏图像模板匹配（MatchTemplate）2017年9⽉22⽇ BY本篇⽂章介绍使⽤Python和OpenCV对图像进⾏模板匹配和识别。
模板匹配是在图像中寻找和识别模板的⼀种简单的⽅法。
以下是具体的步骤及代码。
⾸先导⼊所需库⽂件，numpy和cv2。
#导⼊所需库⽂件import cv2import numpy as np然后加载原始图像和要搜索的图像模板。
OpenCV对原始图像进⾏处理，创建⼀个灰度版本，在灰度图像⾥进⾏处理和查找匹配。
然后使⽤相同的坐标在原始图像中进⾏还原并输出。
#加载原始RGB图像img_rgb = cv2.imread("photo.jpg")#创建⼀个原始图像的灰度版本，所有操作在灰度版本中处理，然后在RGB图像中使⽤相同坐标还原img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)#加载将要搜索的图像模板template = cv2.imread('face.jpg',0)#记录图像模板的尺⼨w, h = template.shape[::-1]这⾥我们分别输出并查看原始图像，原始图像的灰度版本，以及图像模板。
#查看三组图像(图像标签名称，⽂件名称)cv2.imshow('rgb',img_rgb)cv2.imshow('gray',img_gray)cv2.imshow('template',template)cv2.waitKey(0)cv2.destroyAllWindows()使⽤matchTemplate在原始图像中查找并匹配图像模板中的内容，并设置阈值。
#使⽤matchTemplate对原始灰度图像和图像模板进⾏匹配res = cv2.matchTemplate(img_gray,template,cv2.TM_CCOEFF_NORMED)#设定阈值threshold = 0.7#res⼤于70%loc = np.where( res >= threshold)匹配完成后在原始图像中使⽤灰度图像的坐标对原始图像进⾏标记。
图像处理技术 —— 模板匹配算法.
二．改进模板匹配算法
我在误差算法的基础上设计了二次匹配误差算法：
第一次匹配是粗略匹配。取模板的隔行隔列数据，即四分之一的模板数据，在被搜 索图上进行隔行隔列扫描匹配，即在原图的四分之一范围内匹配。由于数据量大幅度减 少，匹配速度显著提高。
卷积法时间
0.94 秒 0.55 秒 1.16 秒 4.12 秒 3.41 秒
误差法时间
0.55 秒 0.38 秒 0.44 秒 2.30 秒 2.20 秒
二次匹配法时间
0.06 秒 0.03 秒 0.05 秒 0.22 秒 0.16 秒
使用二次匹配误差法对 256*256 像素的被搜索图进行模板匹配的结果如下：
// 第一次粗略匹配，找出误差最小位置（nMaxHeight，nMaxWidth） // 仅使用模板中隔行隔列的数据，在被搜索图中隔行隔列匹配
nMinError = 99999999; for (i = 0; i < lHeight - lTemplateHeight +1; i=i+2) {
for(j = 0; j < lWidth - lTemplateWidth + 1; j=j+2) {
索图 S( W × H 个像素)上平移，模板覆盖被搜索图的那块区域叫子图 Sij。i，j 为子图
左上角在被搜索图 S 上的坐标。搜索范围是：
{
1 1
≤ ≤
i j
≤ ≤
W H
– –
M N
通过比较 T 和 Sij 的相似性，完成模板匹配过程。
j
halcon中3d模板匹配案例
【主题】Halcon中3D模板匹配案例【内容】1. Halcon介绍Halcon是由德国MVTec开发的一款工业视觉软件，广泛用于机器视觉领域中。
它提供了丰富的图像处理和分析工具，特别在模板匹配和3D视觉方面表现突出。
本文将以Halcon中3D模板匹配技术为案例，介绍其在工业应用中的具体应用。
2. 3D模板匹配的原理3D模板匹配是利用已知的三维对象模型和场景中的三维数据进行匹配，以实现对象的定位、识别等目的。
在Halcon中，通过将场景中的三维数据和已知的3D对象模型进行比对，计算出他们之间的相似程度并得出匹配结果。
这一过程需要通过摄像机进行图像采集并进行图像处理分析，以获取三维数据用于匹配。
3. Halcon 3D模板匹配的优势Halcon在3D模板匹配方面具有以下几个优势：- 高度灵活性：Halcon的3D模板匹配算法支持对于不同光照条件、姿态变化、噪声影响下的匹配，具有较高的鲁棒性。
- 高精度：Halcon利用先进的3D数据处理算法，能够实现对3D模型和场景的精准匹配，提高了匹配的准确性。
- 多样化应用：Halcon的3D模板匹配技术可以广泛应用于工业自动化、机器人视觉、智能制造等领域，为这些领域的发展提供了强有力的支持。
4. Halcon中3D模板匹配案例分析以汽车零部件的检测为例，通过Halcon的3D模板匹配技术，可以实现对汽车零部件的定位和识别。
具体过程如下：- 利用工业相机对汽车零部件进行拍摄，获取三维数据。
- 利用Halcon的3D模板匹配功能，对已知的汽车零部件模型进行建模，并存储为模板。
- 将获取的汽车零部件的三维数据与模板进行匹配，得出匹配结果。
- 根据匹配结果，实现对汽车零部件的定位、识别等操作。
5. Halcon中3D模板匹配案例效果展示通过Halcon的3D模板匹配技术，实现了对汽车零部件的自动识别和定位。
对于工业生产线而言，这意味着大大提高了生产效率和产品质量，同时减少了人工操作的繁琐和误差。
模板匹配技术在图像识别中的运用
122计算机与多媒体技术Computer And Multimedia Technology电子技术与软件工程Electronic Technology & Software Engineering在模式识别领域，模板匹配属较为常规的方法，确定对象物在图像中的位置，由此完成对象的识别操作。
现有经验表明，模板匹配技术在条码识别、指纹识别等应用场景中均具有可行性。
1 模板匹配技术在图像识别中的运用实例模板匹配技术得以实现的关键前提在于得到数学函数的支撑，准确确定被搜索图的坐标关系，将其代入数学模型内，做相应的处理。
模板匹配技术是模式识别领域应用较为广泛、效果较为良好的方法，但在面对各类干扰因素时，需要协同运用数学模型，更好地满足图像识别的质量和效率等层面的要求。
1.1 条码识别模板匹配技术已经在条码识别领域取得较突出的应用效果，其中变造币横竖条码是基础，确定特定的数轴，在该基础上增添二维图像的灰度投影，再依托于已经建立的数学模型，高效完成在数轴上的匹配操作，期间产生的噪音可相互抵消，可减小干扰，因此有利于提高识别的效率、降低识别错误现象的发生概率。
垂直于水平2个方向的图像可根据灰度分布特征做特定的灰度投影操作，此方式下将生成模板投影所对应的投影序列，与此同时也能够得到等待匹配图像的投影序列，再将两者加以匹配，确定相关值，将该结果代入投影函数内。
模板匹配具有动态化的特性，具体体现在模板投影曲线的层面，其存在上下滑动的变化特点，经过对比分析后，若两幅图具有相匹配的关系，则意味着相关函数最大值较大，即超过门限值。
1.2 指纹识别依托于模板匹配技术，可以有效缩短指纹识别的持续时间，其中多道计算步骤均可以得到精简处理，由此在较短的时间内完成了匹配操作。
整个匹配过程具有阶段化的特征，其匹配操作可以分为多个细分的环节：每间隔M 个点搜索下匹配结果的优劣，从中做出甄别，确定存在极大匹配的周边，针对该范围的参考值的位置做匹配操作，全过程中匹配点得到有效的保留，可以较好地规避匹配点丢失的情况；在前述基础上，对M 个点随机计算，生成突出特征随机序列，其意义在于可决定后续计算误差的先后顺序；经前述流程后，最后抛弃固定阈值，从中选择最具应用价值的单调增长性阈值序列，此时可以规避匹配序列的阈值点丢失的问题，识别结果的精度得到保证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图像处理技术——模板匹配算法
左力2002．3．
认知是一个把未知与已知联系起来的过程。
对一个复杂的视觉系统来说，它的内部常同时存在着多种输入和其它知识共存的表达形式。
感知是把视觉输入与事前已有表达结合的过程，而识别也需要建立或发现各种内部表达式之间的联系。
匹配就是建立这些联系的技术和过程。
建立联系的目的是为了用已知解释未知。
章毓晋《图像工程下册》P.163 一．模板匹配的基本概念
模板就是一幅已知的小图像。
模板匹配就是在一幅大图像中搜寻目标，已知该图中有要找的目标，且该目标同模板有相同的尺寸、方向和图像，通过一定的算法可以在图中找到目标，确定其坐标位置。
以8位图像(其1个像素由1个字节描述)为例，模板T( m ⨯ n个像素)叠放在被搜索图S( W ⨯ H个像素)上平移，模板覆盖被搜索图的那块区域叫子图Sij。
i，j为子图左上角在被搜索图S上的坐标。
搜索范围是：
1 ≤ i ≤ W – M
1 ≤ j ≤ H – N
通过比较T和Sij的相似性，完成模板匹配过程。
注意：图像的数据是从下到上、从左到右排列的。
可以用下式衡量T和Sij相似性：
∑∑
= =-
=
N
n ij
M
m
n
m
T
n
m
S
j
i
D
12
1
)]
,
(
)
,
(
[
) ,(被搜索图
S
模板
T
m
i
{
∑∑
∑∑
∑∑
======+⨯-=N
n M
m N
n ij
M
m N
n ij
M
m n m T n m T n m S
n m S
1
2
1
1
1
1
2
1
)]
,([),(),(2)],([
上式的第一项为子图的能量，第三项为模板的能量，都与模板匹配无关。
第二项是模板和子图的互相关，随( i, j )而改变。
当模板和子图匹配时，该项有极大值。
将其归一化，得模板匹配的相关系数：
∑∑∑∑∑∑======⨯=
N
n M m N
n ij
M m N
n ij
M m n m T n m S
n m T n m S
j i R 1
2
1
1
2
1
1
1
)]
,([)],([)
,(),(),(
当模板和子图完全一样时，相关系数R( i, j ) = 1。
在被搜索图S 中完成全部搜索后，找出R 的最大值Rmax( im, jm )，其对应的子图Simjm 即为匹配目标。
显然，用这种公式做图像匹配计算量大、速度较慢。
另一种算法是衡量T 和Sij 的误差，其公式为：
∑∑
==-=N
n ij
M m n m T n m S
j i E 1
1
|),(),(|),(
E( i, j )为最小值处即为匹配目标。
为提高计算速度，取一个误差阈值E 0，当E( i, j )> E 0时就停止该点的计算，继续下一点计算。
试验结果如下：
注：以上试验是在赛扬600 PC 机上用VC6.0进行的。
结果表明：被搜索图越大，匹配速度越慢；模板越小，匹配速度越快。
误差法速度较快，阈值的大小对匹配速度影响大，和模板的尺寸有关。
二．改进模板匹配算法
我在误差算法的基础上设计了二次匹配误差算法：
第一次匹配是粗略匹配。
取模板的隔行隔列数据，即四分之一的模板数据，在被搜索图上进行隔行隔列扫描匹配，即在原图的四分之一范围内匹配。
由于数据量大幅度减少，匹配速度显著提高。
为了合理的给出一个误差阈值E0，我设计了一个确定误差阈值E0的准则：
E 0 = e 0 * (m+1)/2 * (n+1)/2
式中：e0为各点平均的最大误差，一般取40~50即可； m,n 为模板的长和宽。
第二次匹配是精确匹配。
在第一次误差最小点( imin, jmin )的邻域内，即在对角点为( imin-1, jmin-1), ( imin+1, jmin+1)的矩形内，进行搜索匹配，得到最后结果。
下表是相关法、误差法、二次匹配误差法这三种模板匹配算法对两幅图像进行模板匹配的结果比较，二次匹配误差法的速度比其它算法快了10倍左右。
使用二次匹配误差法对256*256像素的被搜索图进行模板匹配的结果如下：
从上图结果可看出，第一次匹配位置是偶数，因为是隔行隔列进行搜索的；第二次则是精确位置。
被搜索图尺寸 模板名称
模板大小 卷积法时间 误差法时间
二次匹配法时间
256*256
corner
16*16 0.94秒 0.55秒 0.06秒 eye 13*11 0.55秒 0.38秒 0.03秒 hell 15*22 1.16秒 0.44秒 0.05秒 640*480
finger 13*17 4.12秒 2.30秒 0.22秒 nose
11*17
3.41秒
2.20秒
0.16秒
模板corner
模板eye
模板hell
三．二次匹配误差法的主要代码
#define AvEthreshold 40 // 各点平均误差
int Ethreshold; // 误差阈值
//计算误差阈值
Ethreshold=AvEthreshold*((lTemplateHeight+1)/2)*((lTemplateWidth+1)/2);
// 第一次粗略匹配，找出误差最小位置（nMaxHeight，nMaxWidth）
// 仅使用模板中隔行隔列的数据，在被搜索图中隔行隔列匹配
nMinError = 99999999;
for (i = 0; i < lHeight - lT emplateHeight +1; i=i+2)
{
for(j = 0; j < lWidth - lTemplateWidth + 1; j=j+2)
{
nError = 0;
for (m = 0; m < lTemplateHeight; m=m+2)
{
for(n = 0; n < lTemplateWidth; n=n+2)
{
// 指向被搜索图像倒数第i+m行，第j+n个象素的指针
lpSrc = (char *)lpDIBBits + lLineBytes * (i+m) + (j+n);
// 指向模板图像倒数第m行，第n个象素的指针
lpT emplateSrc = (char *)lpT emplateDIBBits + lTemplateLineBytes * m + n;
pixel = (unsigned char)*lpSrc;
templatepixel = (unsigned char)*lpT emplateSrc;
nDelta=(int)pixel-templatepixel;
if (nDelta<0) // 做绝对值运算
{nError = nError-nDelta;}
else{nError = nError+nDelta;}
}
if (nError>(Ethreshold)) break; // 误差大于阈值，进入下一点计算}
if (nError < nMinError) //与最小误差比较
{
nMinError = nError; // 记录最小误差及其坐标
nMaxWidth = j;
nMaxHeight = i;
}
}
}
THANKS !!!
