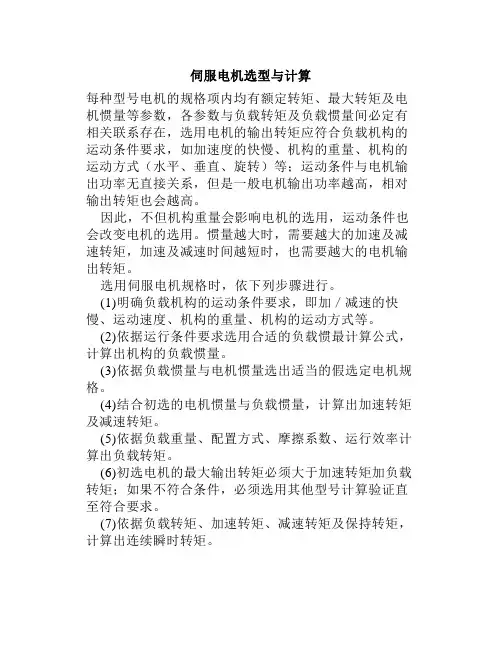

伺服电机选型与计算

伺服电机选型与计算
每种型号电机的规格项内均有额定转矩、最大转矩及电机惯量等参数，各参数与负载转矩及负载惯量间必定有相关联系存在，选用电机的输出转矩应符合负载机构的运动条件要求，如加速度的快慢、机构的重量、机构的运动方式（水平、垂直、旋转）等；运动条件与电机输出功率无直接关系，但是一般电机输出功率越高，相对输出转矩也会越高。

因此，不但机构重量会影响电机的选用，运动条件也会改变电机的选用。

惯量越大时，需要越大的加速及减速转矩，加速及减速时间越短时，也需要越大的电机输出转矩。

选用伺服电机规格时，依下列步骤进行。

(1)明确负载机构的运动条件要求，即加／减速的快慢、运动速度、机构的重量、机构的运动方式等。

(2)依据运行条件要求选用合适的负载惯最计算公式，计算出机构的负载惯量。

(3)依据负载惯量与电机惯量选出适当的假选定电机规格。

(4)结合初选的电机惯量与负载惯量，计算出加速转矩及减速转矩。

(5)依据负载重量、配置方式、摩擦系数、运行效率计算出负载转矩。

(6)初选电机的最大输出转矩必须大于加速转矩加负载转矩；如果不符合条件，必须选用其他型号计算验证直至符合要求。

(7)依据负载转矩、加速转矩、减速转矩及保持转矩，计算出连续瞬时转矩。

(8)初选电机的额定转矩必须大于连续瞬时转矩，如果不符合条件，必须选用其他型号计算验证直至符合要求。

(9)完成选定。

伺服电机选型计算实例

伺服电机选型计算实例伺服电机是一种控制器控制的电机，具有高精度和高速度的特点，广泛应用于机械设备中。

在选型伺服电机时，需要考虑多个参数来满足具体的应用要求。

下面以一个选型计算实例来详细介绍伺服电机的选型过程。

假设我们需要选型一台伺服电机用于驱动一个线传动机构，具体要求如下：1.最大负载力为2000N，工作速度范围为0-10m/s。

2. 线传动机构的负载惯量为500kg·m²。

3. 需要保证驱动精度在±0.2mm范围内。

4.工作环境温度范围为0-40℃。

首先，我们需要计算所需的转矩。

根据公式：转矩=负载力×工作半径，其中工作半径等于线传动机构的负载惯量÷2、由于我们没有具体的线传动机构参数，假设负载惯量为500kg·m²，即工作半径为0.25m。

则最大转矩=2000N×0.25m=500N·m。

考虑到一般情况下，峰值转矩为最大转矩的2倍，即1000N·m。

接下来，我们需要计算伺服电机的速度要求。

根据给定的工作速度范围0-10m/s，我们可以选择合适的额定转速。

假设我们选择的额定转速为2000rpm，则转速范围为0-2000rpm。

考虑到加速度和减速度的要求，一般额定转速的选择会略高于平均线速度，假设为2200rpm。

接下来，我们需要选择合适的伺服电机型号。

在选型之前，我们还需要考虑工作环境的温度范围。

根据给定的工作环境温度范围为0-40℃，我们需要选择具备合适温度范围的伺服电机。

一般伺服电机的温度范围为0-50℃，因此我们可以选择标准型号的伺服电机。

在选择伺服电机型号时，我们需要参考厂家提供的电机性能参数。

主要包括额定转矩、额定转速、额定电压、额定电流、额定功率等。

根据我们的要求，我们可以对比不同型号的伺服电机并选择合适的型号。

最后，我们需要根据具体应用需求考虑伺服电机的控制方式、接口类型以及其他附件等。

伺服电机选型计算公式

伺服电机选型计算公式伺服电机选型计算公式是指通过一系列的计算公式来确定伺服电机的合适参数，以满足特定需求。

伺服电机选型的主要目标是确定伺服电机的额定转矩、额定电流、额定功率等参数，以及选择合适的伺服驱动器。

下面将介绍一些常用的伺服电机选型计算公式。

1.负载的转矩计算公式：负载的转矩是伺服电机选型的基础，通过计算负载的转矩，可以确定伺服电机的额定转矩。

负载的转矩可以通过以下公式计算：负载转矩=（负载力*负载半径）/（传动效率*减速比）2.伺服电机的额定转矩计算公式：伺服电机的额定转矩是指在额定转速下，电机能够提供的最大转矩。

额定转矩可以通过以下公式计算：额定转矩=（负载转矩+加速扭矩）/传动效率3.伺服电机的额定电流计算公式：伺服电机的额定电流是指在额定转矩下，电机所需的额定电流。

额定电流可以通过以下公式计算：额定电流=额定转矩*电流系数/额定转速4.伺服电机的额定功率计算公式：伺服电机的额定功率是指在额定转矩和额定转速下，电机所提供的对外功率。

额定功率可以通过以下公式计算：额定功率=额定转矩*额定转速/9.555.伺服驱动器的额定功率计算公式：伺服驱动器的额定功率是指驱动器所能提供的最大功率。

额定功率可以通过以下公式计算：额定功率=伺服电机的额定功率/驱动器的效率除了上述几个常用的伺服电机选型计算公式外，还需要考虑一些其他因素，例如：负载的加速时间、负载的惯性矩、伺服系统的控制精度等，这些因素都会对伺服电机的选型产生影响，需要综合考虑。

同时，还需要根据具体的应用环境和需求，选择合适的伺服电机和驱动器型号，以确保系统的性能和可靠性。

需要注意的是，伺服电机选型计算公式只是一个参考，实际选型过程中还需要考虑一系列的工程参数和实际情况，同时也需要借助一些专业的伺服电机选型软件，以更准确地确定伺服电机的参数。

伺服电机选型计算流程

伺服电机选型计算流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 确定负载特性了解负载的类型，如旋转运动、直线运动或其他复杂运动。

伺服电机功率计算选型课件

案例三：搬运机械臂的伺服电机应用
总结词
大负载、高精度定位
详细描述
搬运机械臂需要承受较大负载并实现高精度定位，伺服电机能够提供足够的扭矩和精确的控制能力，确保机械臂的稳定运行和精确操作。
伺服电机维护与保
05
养
伺服电机的日常维护
01
02
03
每日检查
检查伺服电机是否有异常声音、振动或发热，检查电缆和连接是否松动或破损。
清洁
定期清除电机上的灰尘和杂物，保持电机清洁，以防止灰尘和杂物对电机运行造成影响。
油脂涂抹
根据需要，在电机的轴承和齿轮上涂抹适量的润滑油脂，以减少磨损和摩擦。
伺服电机的定期保养
定期更换润滑油
根据电机制造商的推荐，定期更换电机的润滑油，以保证电机正常运行。
检查绝缘电阻
定期检查电机的绝缘电阻，以确保电机电气性能正常。
伺服电机的工作原理
伺服电机通过将输入的电压或电流信号转换成转矩或转速，驱动负载进行转动。
伺服电机内部通常包含一个旋转的转子，以及一个固定的定子，通过电磁感应原理实现能量的转换和传递。
伺服电机的分类与特点
根据使用的电源类型，伺服电机可以分为直流伺服电机和交
流伺服电机两大类。
直流伺服电机具有精度高、调速范围广、低速稳定性好等优点，但需要定期更换电
案例一：数控机床的伺服电机应用
总结词
高精度、高效率
详细描述
数控机床需要高精度和高效率的加工能力，伺服电机能够提供稳定的扭矩和转速，确保加工过程的精确性和高效性。
案例二：包装机械的伺服电机应用
总结词
快速响应、高可靠性
详细描述
包装机械需要快速响应和高可靠性的运行能力，伺服电机能够迅速启动和停止，适应各种包装工艺需求，确保生产线的稳定性和效率。

伺服电机选型计算

伺服电机选型计算引言伺服电机是一种能够精确控制转速、位置和加速度的电机，广泛应用于工业自动化领域。

为了正确选型伺服电机，需要综合考虑多个因素，如负载特性、所需转动速度、加速度和减速度等。

本文将介绍伺服电机的选型计算方法。

1. 伺服电机基本参数在选型计算之前，首先需要了解伺服电机的基本参数，这些参数对于计算非常重要。

常见的基本参数包括：•额定转矩：伺服电机能够连续输出的最大转矩。

•额定转速：伺服电机在额定负载下能够达到的最高转速。

•道数：伺服电机的反馈器件信号周期数量，通常是脉冲或电压。

•分辨率：伺服电机的转子位置检测精度，通常以脉冲数表示。

2. 负载特性分析选型伺服电机的第一步是分析负载特性。

负载特性包括负载转矩和转动惯量。

可以通过以下公式计算负载转矩：负载转矩 = 工作负载 × 工作半径其中，工作负载是指应用中所需的转矩，工作半径是转轴到工作力点的距离。

转动惯量是指负载物体抵抗转动的惯性，可以通过以下公式计算：转动惯量 = 负载质量 × 负载半径²负载质量是指负载物体的质量，负载半径是转轴到负载质心的距离。

3. 加速度计算在伺服电机选型中，需要考虑加速度和减速度，以确保电机能够在规定的时间内达到所需速度。

加速度的计算公式如下：加速度 = (目标速度 - 初始速度) / 时间其中，目标速度是所需达到的最终速度，初始速度是实际启动时的初始速度。

4. 选型计算有了上述参数和计算公式，可以开始具体的选型计算。

选型计算主要包括以下步骤：1.确定工作负载和工作半径。

2.计算负载转矩和转动惯量。

3.确定加速度和减速度的要求。

4.根据负载转矩和转动惯量，选择能够满足要求的伺服电机。

5.检查是否满足速度要求，如果不满足，可以考虑调整加速度和减速度参数。

在具体计算中，还需要考虑一些额外因素，如安全系数、附加负载等。

结论伺服电机选型计算是一项重要且复杂的任务，需要综合考虑多个因素。

通过合理的选型计算，可以确保伺服电机能够满足工作需求，并提供稳定和可靠的运行。

伺服电机选型计算(自动计算版)

负载质量M(kg5·滚珠丝杠节距P(mm10·滚珠丝杠直径D(mm20·滚珠丝杠质量MB(kg3·滚珠丝杠摩擦系数μ0.1·因无减速器,所以G=1、η=11②动作模式的决定速度(mm/s单一变化·负载移动速度V(mm/s300·行程L(mm360·行程时间tS(s 1.4·加减速时间tA(s0.2·定位精度AP(mm0.01③换算到电机轴负载惯量的计算滚珠丝杠的惯量JB= 1.50E-04kg.m2 负载的惯量JW= 1.63E-04kg.m2换算到电机轴负载惯量JL=JW J=G2x(J W+J2+J1 1.63E-04kg.m2L④负载转矩的计算对摩擦力的转矩Tw7.80E-03N.m换算到电机轴负载转矩TL=Tw7.80E-03N.m⑤旋转数的计算转数N N=60V/P.G1800r/min⑥电机的初步选定[选自OMNUC U系列的初步选定举例] 选定电机的转子·惯量为负载的JM≥J L/30 5.42E-06kg.m2 1/30*以上的电机选定电机的额定转矩×0.8TMx0.8>T L0.5096>比换算到电机轴负载转矩大的电机N.m* 此值因各系列而异,请加以注意。

⑦加减速转矩的计算加减速转矩TA0.165N.m⑧瞬时最大转矩、有效转矩的计算必要的瞬时最大转矩为T1T1=TA+TL0.1726N.mT2=TL0.0078N.mT3=TL-TA-0.1570N.m有效转矩Trms为0.095N.m⑨讨论负载惯量JL 1.63E-04kg.m2≦[电机的转子惯量JM有效转矩Trms0.095N.m﹤[电机的额定转矩瞬时最大转矩T10.1726N.m﹤[电机的瞬时最大转矩必要的最大转数N1800r/min≦[电机的额定转数编码器分辨率R=P.G/AP.S1000(脉冲/转U系列的编码器规格为204速度(mm/s3000.210.20.2时间(s初步选择定R88M-U20030(Jm= 1.23E-05 根据R88M-U20030的额定转矩Tm=(N.m≦[电机的转子惯量JM1.23E-05×[适用的惯量比=30]﹤[电机的额定转矩0.5096N.M7.8E-030.637﹤[电机的瞬时最大转矩 1.528 N.M ≦[电机的额定转数 3000 r/min U系列的编码器规格为2048（脉冲/转），经编码器分频比设定至1000（脉冲/转）的情况下使用。

伺服电机的选型计算方法

伺服电机的选型计算方法止时转速过高易出现过冲的现象，所以为保证其控制精度，应处理好升、降速问题。

交流伺服驱动系统为闭环控制，驱动器可直接对电机编码器反馈信号进行采样，内部构成位置环和速度环，不会出现步进电机的丢步或过冲的现象，控制性能更为可靠。

六、速度响应性能不同步进电机从静止加速到工作转速（一般为每分钟几百转）需要200～400毫秒。

交流伺服系统的加速性能较好，以京伺服（KINGSERVO)400W交流伺服电机为例，从静止加速到其额定转速3000RPM仅需几毫秒，可用于要求快速启停的控制场合。

综上所述，交流伺服系统在许多性能方面都优于步进电机。

但在一些要求不高的场合也经常用步进电机来做执行电动机。

所以，在控制系统的设计过程中要综合考虑控制要求、成本等多方面的因素，选用适当的控制电机。

?1.负载惯量的计算。

由电机驱动的所有运动部件，无论旋转运动的部件，还是直线运动的部件，都成为电机的负载惯量。

电机轴上的负载总惯量可以通过计算各个被驱动的部件的惯量，并按一定的规律将其相加得到。

1)圆柱体惯量如滚珠丝杠，齿轮等围绕其中心轴旋转时的惯量可按下面公式计算: J=(πγ/32)*D4L(kg cm2)如机构为钢材，则可按下面公式计算: J=*10-6)*D4L(kg cm2) 式中: γ材料的密度(kg/cm2)D圆柱体的直经(cm) L圆柱体的长度(cm)2)轴向移动物体的惯量工件，工作台等轴向移动物体的惯量，可由下面公式得出: J=W*(L/2π)2 (kg cm2)式中: W直线移动物体的重量(kg) L 电机每转在直线方向移动的距离(cm)3)圆柱体围绕中心运动时的惯量如图所示: 圆柱体围绕中心运动时的惯量属于这种情况的例子:如大直经的齿轮，为了减少惯量，往往在圆盘上挖出分布均匀的孔这时的惯量可以这样计算: J=Jo+W*R2(kg cm2)式中:Jo为圆柱体围绕其中心线旋转时的惯量(kgcm2) W圆柱体的重量(kg) R旋转半径(cm)4)相对电机轴机械变速的惯量计算将上图所示的负载惯量Jo折算到电机轴上的计算方法如下: J=(N1/N2)2Jo 式中:N1 N2为齿轮的齿数?2.53.电机加速或减速时的转矩电机加速或减速时的转矩1)按线性加减速时加速转矩计算如下: Ta =(2πVm/60*104) *1/ta(Jm+JL)(1-e-ks。

伺服电机的选型和计算

电机的选择：（1）电机扭矩的计算负载扭矩是由于驱动系统的摩擦力和切削力所引起的可用下式表达： FL M =π2式中 M-----电动机轴转距；F------使机械部件沿直线方向移动所需的力；L------电动机转一圈（2πrad ）时，机械移动的距离2πM 是电动机以扭矩M 转一圈时电动机所作的功，而FL 是以F 力机械移动L 距离时所需的机械功。

实际机床上，由于存在传动效率和摩擦系数因素，滚珠丝杠克服外部载荷P 做等速运动所需力矩，应按下式计算：z z M h h F M B spSPao P K 211122⎪⎪⎭⎫ ⎝⎛++=ηππ M 1-----等速运动时的驱动力矩(N.mm)π2hF spao K---双螺母滚珠丝杠的预紧力矩(N.mm) Fao------预紧力(N),通常预紧力取最大轴向工作载荷Fm ax的1/3，即F ao =31F m ax当F m ax 难于计算时，可采用F ao =(0.1~0.12))(N C a ； C a -----滚珠丝杠副的额定载荷，产品样本中可查：hsp-----丝杠导程(mm)；K--------滚珠丝杠预紧力矩系数，取0.1~0.2；P---------加在丝杠轴向的外部载荷(N),W F P μ+=； F---------作用于丝杠轴向的切削力(N)； W--------法向载荷(N),P W W 11+=；W 1-----移动部件重力(N),包括最大承载重力；P 1-------有夹板夹持时（如主轴箱）的夹板夹持力；μ --------导轨摩擦系数，粘贴聚四氟乙烯板的滑动导轨副09.0=μ，有润滑条件时，05.0~03.0=μ，直线滚动导轨004.0~003.0=μ；η1-------滚珠丝杠的效率，取0.90~0.95；MB----支撑轴承的摩擦力矩，即叫启动力矩(N.m),可以从滚珠丝杠专用轴承样本中得到，见表2-6（这里注意，双支撑轴承有M B 之和的问题）z 1--------齿轮1的齿数 z2--------齿轮2的齿数最后按满足下式的条件选择伺服电机M M s ≤1Ms-----伺服电机的额定转距（2）惯量匹配计算为使伺服进给系统的进给执行部件具有快速相应能力，必须选用加速能力大的电动机，亦即能够快速响应的电机（如采用大惯量伺服电机），但又不能盲目追求大惯量，否则由于不能从分发挥其加速能力，会不经济的。

伺服电机如何选型？怎么计算？

伺服电机如何选型？怎么计算？
每种型号电机的规格项内均有额定转矩、最大转矩及电机惯量等参数，各参数与负载转矩及负载惯量间必定有相关联系存在，选用电机的输出转矩应符合负载机构的运动条件要求，如加速度的快慢、机构的重量、机构的运动方式（水平、垂直、旋转）等；运动条件与电机输出功率无直接关系，但是一般电机输出功率越高，相对输出转矩也会越高。

因此，不但机构重量会影响电机的选用，运动条件也会改变电机的选用。

惯量越大时，需要越大的加速及减速转矩，加速及减速时间越短时，也需要越大的电机输出转矩。

选用伺服电机规格时，依下列步骤进行。

(1)明确负载机构的运动条件要求，即加／减速的快慢、运动速度、机构的重量、机构的运动方式等。

(2)依据运行条件要求选用合适的负载惯最计算公式，计算出机构的负载惯量。

(3)依据负载惯量与电机惯量选出适当的假选定电机规格。

(4)结合初选的电机惯量与负载惯量，计算出加速转矩及减速转矩。

(5)依据负载重量、配置方式、摩擦系数、运行效率计算出负载转矩。

(6)初选电机的最大输出转矩必须大于加速转矩加负载转矩；如果不符合条件，必须选用其他型号计算验证直至符合要求。

(7)依据负载转矩、加速转矩、减速转矩及保持转矩，计算出连续瞬时转矩。

(8)初选电机的额定转矩必须大于连续瞬时转矩，如果不符合条件，必须选用其他型号计算验证直至符合要求。

(9)完成选定。

升降机伺服电机选型计算实例

升降机伺服电机的选型计算实例如下。

首先，我们需要确定升降机的升降速度和负载重量。

假设升降机的升降速度为10米/分钟，负载重量为50公斤。

接下来，我们需要选择合适的伺服电机型号。

在选择伺服电机时，我们需要考虑升降机的效率、转速和转矩等因素。

另外，我们需要选择能够提供足够力量的电机，以确保升降机可以正常运行。

在此过程中，我们可以考虑使用额定功率计算公式，根据升降机的功率需求来选择合适的伺服电机。

具体的计算方法如下：功率(P)＝力(F)×速度(V)÷杠杆臂(G)×95%的效率。

其中，杠杆臂通常可以取定为95%，效率则取决于具体的机构运动部分之间的摩擦等因素。

根据上述公式，我们可以将已知的数据代入其中，即负载重量为50公斤，升降速度为10米/分钟。

为了方便计算，我们可以假设升降机的效率为0.95。

接下来，我们就可以根据公式来计算升降机所需的功率：功率= 负载重量×升降速度÷杠杆臂×0.95 = 50 ×10 ÷95% = 52.6瓦特（W）由于升降机通常需要两台或更多伺服电机来同时工作，以确保升降机的稳定性和安全性，因此我们需要选择功率更大的伺服电机。

在实际应用中，我们通常会选择与所需功率相当或略高的伺服电机型号。

考虑到升降机的安全性和效率，我们建议选择一个较为强劲的伺服电机，如无刷电机或者步进电机等。

其中无刷电机以其稳定的性能和较低的维护成本而被广泛应用在升降机领域。

对于具体型号的选择，需要考虑电机的输出功率、扭矩、转速等参数。

此外，根据实际工况和使用环境，还需要考虑电机的温度、噪音、防水防尘等级等因素。

在实际使用过程中，我们还需要对伺服电机进行定期维护和检查，以确保其正常运行。

如果出现异常情况，需要及时处理，避免造成安全事故。

总之，升降机的伺服电机选型需要考虑升降速度、负载重量、效率和安全等因素。

通过功率计算公式和实际应用选择合适的伺服电机型号，可以提高升降机的效率和安全性。

伺服电机功率计算选型例子

= 50 * 9.8 * 0.6 * 0.06 / 2 / 10 = 0.882 N.m 加速时所需转矩Ta = M * a * (D / 2) / R2 / R1 = 50 * (30 / 60 / 0.2) * 0.06 / 2 / 10 = 0.375 N.m 伺服电机额定转矩 > Tf ，最大扭矩 > Tf + Ta
微信公众号：ACE萦梦工作室
举例计算3
3. 计算电机驱动负载所需要的扭矩克服摩擦力所需转矩Tf = M * g * µ * PB / 2π / η
= 200 * 9.8 * 0.2 * 0.02 / 2π / 0.9 = 1.387 N.m 重物加速时所需转矩TA1 = M * a * PB / 2π / η
JL=1/2*M1*r12 + 1/2*M2*r12 + M3*r12
M3 M1 r1
r2 M2
微信公众号：ACE萦梦工作室
伺服选型原则
连续工作扭矩 < 伺服电机额定扭矩
瞬时最大扭矩 < 伺服电机最大扭矩 (加速时)
负载惯量
< 3倍电机转子惯量
连续工作速度 < 电机额定转速
微信公众号：ACE萦梦工作室
按照负载惯量 < 3倍电机转子惯量JM的原则
如果选择400W电机，JM = 0.277kg.cm2，则 15625 / R2 < 3*0.277，R2 > 18803，R > 137 输出转速=3000/137=22 rpm，不能满足要求。
如果选择500W电机，JM = 8.17kg.cm2，则 15625 / R2 < 3*8.17，R2 > 637，R > 25 输出转速=2000/25=80 rpm，满足要求。这微种信公传众号动：AC方E萦式梦工阻作室力很小，忽略扭矩计算。

伺服电机选型计算公式

首先要选出满足给定负载要求的电动机，然后再从中按价格、重量、体积等技术经济指标选择最适合的电机。

伺服电机的选型计算方法：
一、转速和编码器分辨率的确认。

二、电机轴上负载力矩的折算和加减速力矩的计算。

三、计算负载惯量，惯量的匹配，安川伺服电机为例，部分产品惯量匹配可达50倍，但实际越小越好，这样对精度和响应速度好。

四、再生电阻的计算和选择，对于伺服，一般2kw以上，要外配置。

五、电缆选择，编码器电缆双绞屏蔽的，对于安川伺服等日系产品绝对值编码器是6芯，增量式是4芯。

总结：
以上的选择方法只考虑到电机的动力问题，对于直线运动用速度，加速度和所需外力表示，对于旋转运动用角速度，角加速度和所需扭矩表示，它们均可以表示为时间的函数，与其他因素无关。

很显然。

电机的最大功率P电机，最大应大于工作负载所需的峰值功率P 峰值，但仅仅如此是不够的，物理意义上的功率包含扭矩和速度两部分，但在实际的传动机构中它们是受限制的。

用峰值，T峰值表示最大值或者峰值。

电机的最大速度决定了减速器减速比的上限，n上限= 峰值，最大/ 峰值，同样，电机的最大扭矩决定了减速比的下限，n下限=T峰值/T电机，最大，如果n下限大于n上限，选择的电机是不合适的。

反之，则可以通过对每种电机的广泛类比来确定上
下限之间可行的传动比范围。

只用峰值功率作为选择电机的原则是不充分的，而且传动比的准确计算非常繁琐。

伺服电机选型计算(自动计算版)

负载质量M（kg）5·滚珠丝杠节距P（mm）10·滚珠丝杠直径D（mm）20·滚珠丝杠质量MB（kg）3·滚珠丝杠摩擦系数μ0.1·因无减速器，所以G=1、η=11②动作模式的决定速度(mm/s)单一变化·负载移动速度V（mm/s）300·行程L（mm）360·行程时间tS（s） 1.4·加减速时间tA（s）0.2·定位精度AP（mm）0.01③换算到电机轴负载惯量的计算滚珠丝杠的惯量JB= 1.50E-04kg.m2负载的惯量JW= 1.63E-04kg.m2换算到电机轴负载惯量JL=JW J=G2x(J W+J2)+J1 1.63E-04kg.m2L④负载转矩的计算对摩擦力的转矩Tw7.80E-03N.m换算到电机轴负载转矩TL=Tw7.80E-03N.m⑤旋转数的计算转数N N=60V/P.G1800r/min⑥电机的初步选定[选自OMNUC U系列的初步选定举例]选定电机的转子·惯量为负载的JM≥J L/30 5.42E-06kg.m2 1/30*以上的电机选定电机的额定转矩×0.8TMx0.8＞T L0.5096＞比换算到电机轴负载转矩大的电机N.m＊此值因各系列而异，请加以注意。

⑦加减速转矩的计算加减速转矩TA0.165N.m⑧瞬时最大转矩、有效转矩的计算必要的瞬时最大转矩为T1T1=TA+TL0.1726N.mT2=TL0.0078N.mT3=TL-TA-0.1570N.m有效转矩Trms为0.095N.m⑨讨论负载惯量JL 1.63E-04kg.m2≦[电机的转子惯量JM有效转矩Trms0.095N.m﹤[电机的额定转矩瞬时最大转矩T10.1726N.m﹤[电机的瞬时最大转矩必要的最大转数N1800r/min≦[电机的额定转数编码器分辨率R=P.G/AP.S1000(脉冲/转)U系列的编码器规格为204速度(mm/s)3000.210.20.2时间(s)初步选择定R88M-U20030(Jm= 1.23E-05根据R88M-U20030的额定转矩Tm=(N.m)≦[电机的转子惯量JM1.23E-05×[适用的惯量比=30]﹤[电机的额定转矩0.5096N.M7.8E-030.637﹤[电机的瞬时最大转矩 1.528N.M≦[电机的额定转数3000r/minU系列的编码器规格为2048（脉冲/转），经编码器分频比设定至1000（脉冲/转）的情况下使用。

1FL6伺服电机选型时功率的计算与选型

图 1-1 Sinamics V90 系列驱动器与电机
3
Copyright Siemens AG Copyright year All rights reserved
2
电机驱动负载功率的计算步骤
电机及驱动器的选型基本步骤如图 2-1 所示：
图 2-1 电机驱动器的的选型基本步骤图 2-1 中的标注说明： 1）：确定机构类型以及其细节数据，如：滚珠丝杆长度、滚珠丝杆的直径、行程、带轮直径等。对于典型的三种机构类型如图 2-2 所示：
工件滚珠丝杠直径（Bd）滚珠丝杠螺距（Bp）联轴器惯量（JC ） 40 kg 2m 0.04 m 0.04 m 0.9 20×10−6 kg·m2(参见供应商的产品目录)
运行模式
加速时间（t a ）循环时间（t c ）运动距离（L） 0.15 s 0.7 s 0.15 s 2s 0.5m 匀速时间（t u ）减速时间（t d ）
常问问题 03/2015
1FL6 伺服电机选型时功率的计算与选型
1FL6, SINAMICS V90
Copyright Siemens AG Copyright year All rights reserved
目录
1 2 3 概述.................................................................................................................. 3 电机驱动负载功率的计算步骤 ........................................................................... 4 计算负载功率和电机选型示例 ........................................................................... 6
