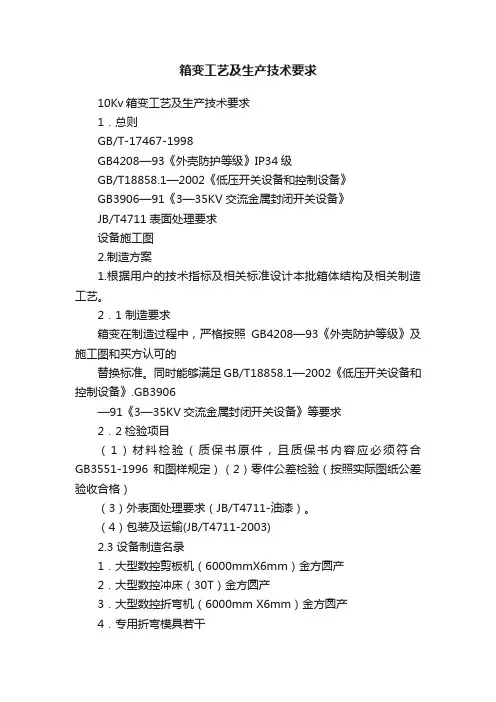

箱变工艺及生产技术要求
箱变工艺及生产技术要求10Kv箱变工艺及生产技术要求1.总则GB/T-17467-1998GB4208—93《外壳防护等级》IP34级GB/T18858.1—2002《低压开关设备和控制设备》GB3906—91《3—35KV交流金属封闭开关设备》JB/T4711表面处理要求设备施工图2.制造方案1.根据用户的技术指标及相关标准设计本批箱体结构及相关制造工艺。
2.1 制造要求箱变在制造过程中,严格按照GB4208—93《外壳防护等级》及施工图和买方认可的替换标准。
同时能够满足GB/T18858.1—2002《低压开关设备和控制设备》.GB3906—91《3—35KV交流金属封闭开关设备》等要求2.2检验项目(1)材料检验(质保书原件,且质保书内容应必须符合GB3551-1996和图样规定)(2)零件公差检验(按照实际图纸公差验收合格)(3)外表面处理要求(JB/T4711-油漆)。
(4)包装及运输(JB/T4711-2003)2.3 设备制造名录1.大型数控剪板机(6000mmX6mm)金方圆产2.大型数控冲床(30T)金方圆产3.大型数控折弯机(6000mm X6mm)金方圆产4.专用折弯模具若干5.焊接专用平台(6000mmX3500mm)6.大型冲压设备(160T)7.Co2气体保护焊及亚弧焊机若干8.大型表面处理及喷涂设备(手动)3.结构简介该产品的底座是由槽钢和工字钢焊接而成,箱身及顶盖是由优质冷轧钢板经数控机床加工成型材。
箱身的立柱.封板及各室的间隔板是由不锈钢铆钉,螺栓组装而成。
高压室,低压室,变压器室成目字形排列。
门与门框间由气囊式橡胶封条,可防止雨水进入柜体内。
.1底座四周采用12#B型槽钢(高120mmX宽52mmX厚6mm)焊接而成。
把槽钢放在有工装夹具的平台上电焊而成。
在保证两面的垂直,对角公差不得超过2mm。
表面平整度不得超过1mm的情况下电焊而成。
2各室分段处采用12#工字钢(高120mmX宽53mmX厚5mm)焊接而成。
箱变工艺流程守则
6.3如果主开关安装完毕,下面是4个400A断路器,如果中间没有互感器,就从主开关接点往下返,60MM在加上横排距离在加上断路器飞弧距离,就是断路器的高度,在从断路器上平面至安装孔就是安装了梁的位置,安装侧横梁,断路器均衡排列,画出安装孔的位置钻孔,安装元器件安装梁卡断路器,断路器的前后位置根据实际而定。清理现场,断路器安装完毕。
批准文号
批准
天通电力
工艺守则
低压开关柜的安装和调试
共7页
第3页
6.装配调试
6.1壳体与门的组装
6.1.1低压开关柜的零部件,必须按产品图样进行组装。
6.1.2组装后的壳体尺寸应符合表2。
表2单位为毫米
壳体的外形尺寸范围
偏差值
壳高
壳宽
壳深
400~1000
—
0
-1.4
±1.5
>1000~2000
±2.2
工艺装配流程61如果是1hd13隔离开关先按旋转花梁旋转花梁机构安装孔和柜门的操作孔对齐把隔离开关操作机构拆下来安装在旋转花梁机构安装孔旧底图总号底图总号更改文件号签字日期批准文号天通电力工艺守则201227开关柜装配工艺流程上测量操作机构和地面的距离例如a隔离操作杆和地面距离也是a隔离操作杆和隔离开关安装孔距离是b隔离开关上两侧花梁的位置就距离地面abab的距离安装梁中心左右在测量隔离开关安装孔的上下距离就是隔离开关下两侧花梁的位置距离也是安装梁中心左右根据隔离开关高度和左右位置确定好安装孔的位置钻孔安装隔离开关保证操作机构杆水平分合闸灵活断口保证在70mm80mm最好

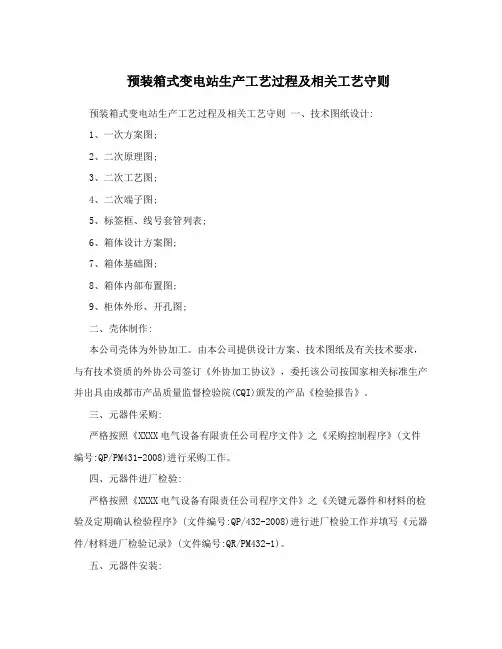

预装箱式变电站生产工艺过程及相关工艺守则
预装箱式变电站生产工艺过程及相关工艺守则预装箱式变电站生产工艺过程及相关工艺守则一、技术图纸设计:1、一次方案图;2、二次原理图;3、二次工艺图;4、二次端子图;5、标签框、线号套管列表;6、箱体设计方案图;7、箱体基础图;8、箱体内部布置图;9、柜体外形、开孔图;二、壳体制作:本公司壳体为外协加工。
由本公司提供设计方案、技术图纸及有关技术要求,与有技术资质的外协公司签订《外协加工协议》,委托该公司按国家相关标准生产并出具由成都市产品质量监督检验院(CQI)颁发的产品《检验报告》。
三、元器件采购:严格按照《XXXX电气设备有限责任公司程序文件》之《采购控制程序》(文件编号:QP/PM431-2008)进行采购工作。
四、元器件进厂检验:严格按照《XXXX电气设备有限责任公司程序文件》之《关键元器件和材料的检验及定期确认检验程序》(文件编号:QP/432-2008)进行进厂检验工作并填写《元器件/材料进厂检验记录》(文件编号:QR/PM432-1)。
五、元器件安装:严格按照《XXXX电气设备有限责任公司程序文件》之《生产和服务控制程序》(文件编号:QC/PM440)进行元器件的安装工作。
安装工艺过程严格执行《电器元件安装调整工艺守则》(文件编号:QC/PM440-3)进行元器件安装工作。
指示灯、按钮的安装严格执行《关于技术设计中指示灯、按钮颜色的技术规定》(文件编号:文件编号:QC/PM440-11)。
操作人员严格按照产品设计图纸、工艺文件和标准进行“三按”生产。
安装过程中自觉执行首检、自检和专检的“三检制度”,确保未经检验或检验不合格的产品流人下到工序。
六、母排制作和装配:严格按照《XXXX电气设备有限责任公司程序文件》之《生产和服务控制程序》(文件编号:QC/PM440)进行加工生产。
加工工艺过程严格执行《母线制作和装配工艺守则》(文件编号:QC/PM440-4)七、打印线号头和标牌:严格按照《XXXX电气设备有限责任公司程序文件》之《生产和服务控制程序》(文件编号:QC/PM440)进行加工生产。
kV箱式变电站技术规范书
廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目10kV箱式变压器技术规范书中国葛洲坝集团电力有限责任公司南京设计院2016年6月目录第一章.总则 ............................................................................................................... 错误!未定义书签。
第二章技术规范 ............................................................................................................ 错误!未定义书签。
第三章供货范围 ............................................................................................................ 错误!未定义书签。
第四章技术资料和交付进度 ......................................................................................... 错误!未定义书签。
第五章交货进度 ............................................................................................................ 错误!未定义书签。
第六章监造、检验/试验和性能验收试验..................................................................... 错误!未定义书签。
第七章技术服务和设计联络 ......................................................................................... 错误!未定义书签。
箱式变电站产品工艺流程
箱式变电站产品工艺流
程
Last revised by LE LE in 2021
箱式变电站产品工艺流程
一、设计
1、按公司变压器生产工艺生产符合要求的变压器出厂试验、出厂试验、成品变压器
2、按公司变压器生产、设备开箱检查证件要齐全、性能检测
3、采购箱变外壳体及有关附件、检验箱体是否达标、检验主要附件性能
二、安装
1、安装变压器、安装低压柜、安装高压柜
三、制作
1、制作低压侧母排及安装、制作高压侧母排或电缆以及安装
四、安装二次回路
五、配置箱体内绝缘防护器具
六、箱体各室门窗安装调试
七、出厂试验、入库、包装.。
箱式变电站技术规范
国家电网公司集中规模招标采购国家电网公司总部配网标准化物资固化技术规范书10kV箱式变电站,欧式,硅钢片,普通,有环网柜。
终端型,敷铝锌钢板外壳,S13,电动,带自动化接口,低压组屏(9906-500003056-00069)招标文件目录第1部分通用技术规范 (2)1范围 (2)2规范性引用文件 (2)3术语和定义 (3)4总则 (3)5结构及其他要求 (6)6试验 (9)7技术服务、工厂检验和监造 (10)第2部分专用技术规范 (11)1范围 (11)2规范性引用文件 (11)3术语和定义 (11)4标准技术参数 (11)5组件材料 (14)6使用环境 (15)第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV箱式变电站招标。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
GB 311.1绝缘配合第1部分:定义、原则和规则GB 1094.1电力变压器第1部分:总则GB 1094.2电力变压器第2部分:温升GB 1094.3电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4电力变压器第4部分:电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5电力变压器第5部分:承受短路的能力GB/T 1094.7电力变压器第7部分:油浸式电力变压器负载导则GB/T 1094.10电力变压器第10部分:声级测定GB 1208电流互感器GB 1984高压交流断路器GB 1985高压交流隔离开关和接地开关GB 2536电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.15电工术语变压器、互感器、调压器和电抗器GB 3804 3.6kV~40.5kV高压交流负荷开关GB/T 4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级(IP代码)GB/T 4585交流系统用高压绝缘子的人工污秽试验GB 5273变压器、高压电器和套管的接线端子GB/T 6451油浸式电力变压器技术参数和要求GB/T 7252变压器油中溶解气体分析和判断导则GB/T 7354局部放电测量GB/T 7595运行中变压器油质量GB 10230.1分接开关第1部分性能要求和试验方法GB 10230.2分接开关第2部分:应用导则GB 13499电力变压器应用导则GB/T 13729远动终端设备GB/T 14048.1低压开关设备和控制设备第1部分:总则GB/T 14048.2低压开关设备和控制设备第2部分:断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847保护用电流互感器暂态特性技术要求GB 16927.1高压试验技术第1部分:一般定义及试验要求GB 16927.2高压试验技术第2部分:测量系统GB/T 16935.1低压系统内设备的绝缘配合第1部分:原理、要求和试验2GB/T 17467高压/低压预装式变电站GB/T 17468电力变压器选用导则GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分:定义、信息和一般原则GB/T 26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分:交流系统用瓷和玻璃绝缘子GB 50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150电气装置安装工程电气设备交接试验标准DL/T 537高压/低压预装箱式变电站选用导则DL/T 572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL/T 84412kV少维护户外配电开关设备通用技术条件DL 911电力变压器绕组变形的频率响应分析法DL 1093电力变压器绕组变形的电抗法检测判断导则DL 1094电力变压器用绝缘油选用指南DL 5027电力设备典型消防规程电力设备(交流部分)监造大纲电网设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
3.1变压器、箱式变电站安装施工工艺标准
3.1变压器、箱式变电站施工工艺标准1适用范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。
2 编制依据2.1、《建筑工程施工质量验收统一标准》GB50300-2001。
2.2、《建筑电气工程施工质量验收规范》GB50303-2002。
3.3、《城市道路照明施工及验收规程》CJ89-2001。
3 施工准备3.1、技术准备及要求3.1.1、图纸会检:严格按照国家电网公司《电力建设工程施工技术管理导则》(以下简称导则)的要求做好图纸会审工作。
3.1.2、技术交底:应按照导则规定每个分项工程必须分级进行施工技术交底。
技术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加交底并签名,形成书面交底记录。
3.1.3、定位放线:根据变电所设置的建筑测量定位方格网基准点或施工完毕的设备基础,采用经纬仪、拉线、尺量、定出基准线。
3.2、材料准备及要求3.2、设备及材料要求:3.2.1、变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量,一二次额定电压,电流,阻抗电压%及接线组别等技术数据。
3.2.2、变压器的容量,规格及型号必须符合设计要求。
附件、备件齐全,并有出厂合格证及技术文件。
3.2.3、干式变压器的局放试验PC值及噪音测试器dB(A)值应符合设计及标准要求。
3.2.4、带有防护罩的干式变压器,防护罩与变压器的距离应符合标准的规定,不小于表3.2.4的尺寸。
3.2.5、型钢:各种规格型钢应符合设计要求,并无明显锈蚀。
3.2.6、螺栓:除地脚螺栓及防震装置螺栓外,均应采用镀锌螺栓,并配相应的平垫圈和弹簧垫。
3.2.7、其它材料:蛇皮管,耐油塑料管,电焊条,防锈漆,调和漆及变压器油,均应符合设计要求,并有产品合格证。
3.3.1、搬运吊装机具:汽车吊,汽车,卷扬机,吊链,三步搭,道木,钢丝绳,带子绳,滚杠。
3.3.2、安装机具:台钻,砂轮,电焊机,气焊工具,电锤,台虎钳,活扳子、鎯头,套丝板。
10KV箱式变电站技术标准word精品文档12页
10KV箱式变电站技术标准引用标准下列标准所包含的条文,通过本技术条件的引用而构成本技术的条文。
本技术条件实施中,所示版本均为有效。
所有标准都会被修订,使用本技术条件的各方应探讨使用下列标准最新版本的可能性。
GB/T17467—2019 《高压/低压预装式变电站》GB1094.1-2-1996 《电力变压器》GB/T6451—1995 《三相油浸电力变压器技术参数和要求》GB/T16927.1—2—2019 《高压试验技术》GB311.1—6—2019 《电力变压器》ZBK40001—89 《组合式变电站》GB763—1990 《交流高压电器在长期工作时的发热》GB1984—89 《交流高压断路器》GB3804—90 《3—63KV交流高压负荷开关》GB3906—91 《3—35KV交流金属封闭开关设备》GB/T5582—93 《高压电力设备外绝缘污秽等级》GB311.2—2019 《高压输变电设备的绝缘配合使用导则》GB3804—90 《3~63KV交流高压负荷开关》GB4109—88 《高压套管技术条件》DL/T537—93 《6~35KV箱式变电站订货技术条件》GB/T18858.1—2019 《低压开关设备和控制设备》GB/T4942.2—1993 《低压电器外壳防护等级》GB/T14598—2019 《电气继电器》GB7251.1—2019 《低压成套开关设备》GB7328—87 《电力变压器和电抗器的声级测定》GB/T17215—2019 《1和2级静止式交流有功电能表》GB4208—93 《外壳防护等级》(IP代码)GB/T4942.2—1993 《低压电器外壳防护等级》10KV箱式变电站供货范围1.YXB-10箱式变电站供货范围:(KVA)30、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600。
2.使用条件预装式变电站可以在以下使用条件、在额定容量下持续运行。
箱式变电站技术要求
箱式变电站技术要求10KV箱式变电站技术协议2014 年1 月10KV箱式变电站技术要求1、总则:1.1 本技术条件书的使用范围仅限于本工程10kV 箱式变电站,它提出了该设备的功能设计、制造、结构、性能、安装和调试等方面的技术要求。
1.2 本技术规格书所提及的要求和供货范围都是最低限度的要求,并未对一切技术细节做出规定,也未充分地详述有关规范和规范的条文,卖方须按本技术规格书和相关规范、规程、规范等提供高质量的功能齐全的优质产品及其相应服务。
对国家有关安全、健康、环保等强制性规范,必须满足其要求。
1.3 卖方应保证提供符合本技术规格书和有关最新工业规范的高质量产品。
要求设备是成熟可靠、技术先进、安全经济的设备的产品,且已有相同规格的合同设备制造、运行的成功经验,而不是试制品。
1.4 如卖方对本招标技术规格书提出异议,不管多么微小,都将在投标书异议表中清楚地表示。
如卖方没有对招标技术规格书提出异议,则可认为卖方完全接受和同意招标技术规格书的要求。
1.5 卖方执行本规格书所列要求、规范。
本规格书中未提及的内容均满足或优于本规格书所列的国家规范、行业规范和有关国际规范。
本规格书所使用的规范,如遇到与卖方所执行的规范不一致时,按规范要求较高的规范执行。
1.6 卖方提交的文件和资料,包括与工程有关事宜联系的所有来往函电,以及技术服务、技术培训时所使用的工作语言均应使用中文和英文。
1.7 在签订订货合同之后,买方有权对本技术规格书提出补充要求和修改,卖方应允诺予以配合,具体工程和条件由双方商定。
1.8 设备采用的专利及涉及到的全部费用均被认为已包含在合同报价中,卖方保证买方不承担有关专利技术的一切责任,且设备合同价不变。
1.9 卖方对整套设备和配套辅助系统负有全责,包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得买方的认可。
1.10 质量保证期:见合同文件。
1.11 本技术条件书为订货合同的附件,与合同正文具有同等效力。
20kV箱式变电站技术规范.doc
20kV箱式变电站技术规范目录1规范性引用文件 (1)2结构及其他要求 (2)3标准技术参数表 (3)4使用条件 (6)5试验 (7)20kV箱式变电站技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
GB311.1绝缘配合第1部分:定义、原则和规则GB1094.1电力变压器第1部分:总则GB1094.2电力变压器第2部分:液浸式变压器的温升GB1094.3电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙GB1094.4电力变压器第4部分:电力变压器和电抗器雷电冲击和操作冲击试验导则GB1094.5电力变压器第5部分:承受短路的能力GB/T 1094.7电力变压器第7部分:油浸式电力变压器负载导则GB/T1094.10电力变压器第10部分:声级测定GB1208电流互感器GB1984高压交流断路器GB1985高压交流隔离开关和接地开关GB2536电工流体变压器和开关用的未使用过的矿物绝缘油GB2900.15电工术语变压器、互感器、调压器和电抗器GB 3804 3.6kV~40.5kV高压交流负荷开关GB/T4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级(IP代码)GB/T4585交流系统用高压绝缘子的人工污秽试验GB5273变压器、高压电器和套管的接线端子GB/T 6451油浸式电力变压器技术参数和要求GB/T7252变压器油中溶解气体分析和判断导则GB/T7354局部放电测量GB/T7595运行中变压器油质量GB10230.1分接开关第1部分性能要求和试验方法GB 10230.2分接开关第2部分:应用导则GB13499电力变压器应用导则GB/T 13729远动终端设备GB/T 14048.1低压开关设备和控制设备第1部分:总则GB/T 14048.2低压开关设备和控制设备第2部分:断路器GB 16926 交流高压负荷开关熔断器组合电器GB16847保护用电流互感器暂态特性技术要求GB16927.1高压试验技术第1部分:一般定义及试验要求GB16927.2高压试验技术第2部分:测量系统GB/T 16935.1低压系统内设备的绝缘配合第1部分:原理、要求和试验GB/T17467高压/低压预装式变电站GB/T17468电力变压器选用导则GB/T 25289 20kV油浸式配电变压器技术参数和要求1GB/T 25446 油浸式非晶合金铁心配电变压器技术参数和要求GB/T26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分:定义、信息和一般原则GB/T26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分:交流系统用瓷和玻璃绝缘子GB50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150电气装置安装工程电气设备交接试验标准DL/T537高压/低压预装箱式变电站选用导则DL/T572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T596电力设备预防性试验规程DL/T 84412kV少维护户外配电开关设备通用技术条件DL 911电力变压器绕组变形的频率响应分析法DL 1093电力变压器绕组变形的电抗法检测判断导则DL 1094电力变压器用绝缘油选用指南DL 5027电力设备典型消防规程电力设备(交流部分)监造大纲电网设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
箱变装配工艺守则
箱变装配工艺守则箱变装配工艺守则 -ZY-09-009-2015编制:审核:批准:有限公司二〇一五年七月一、适用范围本守则适用于公司生产的各种高压/低压预装式箱式变电站。
二、使用工具和材料1、套筒扳手2、呆扳手3、改刀(十字头和一字头)4、钢板尺(500mm;1000mm)5、钢卷尺6、钢丝钳7、铁榔头8、木榔头9、角尺10、锯弓11、紧固件(螺钉、螺母、弹簧垫圈、平垫圈等)12、锉13、二次接线工具14、水平尺15、叉车16、吊车或行车三、工艺准备1、仔细阅读待装设备的主接线图和布置图,读懂技术要求,注意事项等内容。
2、按主接线图和平面布置图上明细表中的要求备齐全部电器元件、紧固件、变压器和高低压成套设备以及其它所需物品。
3、检查高压柜、低压柜、变压器及其它电器元件是否完好,产品合格证书、产品质量证书及其它技术资料是否齐全。
4、仔细阅读主要元件技术资料或使用说明书,了解其安装要求,特别要了解元件及设备的某些特殊安装要求。
5、若发现电器元件设备有损坏或产品不合格,或产品质量认证证书,技术资料不全者,应立即更换该元件,或采取解决措施。
否则,不得进入下一程序。
6、按箱变主电路图和平面布置图的要求,准备所需变压器、高、低压开关柜及箱变照明、温控、风冷等元件及附件。
四、工艺过程1、按照箱变平面布置图上各柜体、变压器在箱变中的相对位置,进行布置装配。
当高低压柜为双列布置时,应保持高压操作走廊≥900mm,低压操作走廊≥600mm。
2、根据箱体要求安装箱变散热风机、温控装置、箱变内照明系统之类的元件,并按照二次接线图,配置安装箱变照明及温控回路二次线管及二次布线。
3、根据装配图及箱变的实际情况,安装变压器,高压、低压柜之类的主要设备。
4、根据箱变配置情况、安装低压柜之间联络母线,低压进线柜到变压器,高压出线柜到变压器的一次母线。
以及箱变一次主接地,柜顶母线和零母线系统的安装,以及控制回路和二次接线等。
5、根据装配图及箱变的实际情况安装其它电器元件。
箱式变电站技术规范
箱式变电站技术规范1. 概述本文档旨在规范箱式变电站的技术要求,以确保其设计、制造、安装和运行符合相关标准和规定。
2. 设计要求2.1 外观设计- 箱式变电站应具有美观、简洁、实用的外观设计。
- 外部涂层应具有抗腐蚀、耐候、耐久的特性。
2.2 结构设计- 箱式变电站的内部布局应合理,各设备之间应保持适当的间隔,方便设备的运维和维修。
- 设计应考虑箱式变电站在运输和安装过程中的结构强度和稳定性。
2.3 电气设计- 箱式变电站的电气设计应符合国家标准和规定,确保电气设备的安全运行。
- 电气设备的布置应合理,方便操作和维护。
2.4 配电系统设计- 箱式变电站的配电系统应满足工程需要,具备合理的电源选择和配电方案。
- 配电系统应具备可靠性高、运行稳定的特性。
3. 制造要求3.1 材料选择- 箱式变电站的材料应符合相关行业标准和规定,具有良好的机械性能和电绝缘性能。
3.2 制造工艺- 箱式变电站的制造过程应符合质量管理体系要求,确保产品质量和可靠性。
- 制造过程中应采用适当的检验和测试手段,确保产品符合规定要求。
4. 安装和运行要求4.1 安装- 箱式变电站的安装应按照相关标准和规范进行,确保安装质量和安全性。
- 安装过程中应注意接地和防雷等技术要求,确保设备的安全运行。
4.2 运行- 箱式变电站的运行应按照操作手册和相关规定进行,确保设备的正常运行和安全性。
- 定期检查和维护工作应按照规定要求进行,确保设备的可靠性和稳定性。
5. 测试和验收要求5.1 测试- 箱式变电站在制造和安装完成后,应进行相关测试,确保设备和系统的性能符合要求。
5.2 验收- 箱式变电站的验收应符合国家标准和相关规定,确保设备按照要求完成,并具备正常运行和安全性。
6. 文档记录要求6.1 设计文件- 箱式变电站的设计文件应完整、规范,并包含必要的技术要求和说明。
6.2 制造记录- 箱式变电站的制造过程应有完整的记录,包括制造工艺、质量检验和测试结果等。
箱式变电站技术规范书
青岛昌盛日电太阳能科技股份有限公司箱式变电站技术规范书201X年 XX月目录一、技术协议通用部分 (6)1总则 (6)1.1综述 (6)1.2标准和规范 (6)2结构及其他要求 (7)3试验 (9)3.1型式试验 (9)3.2出厂试验 (9)3.3现场交接试验 (9)4技术服务、工厂检验和监造 (9)4.1技术服务 (9)4.2工厂检验和监造 (10)4.3现场检验 (11)二、技术规范书专用部分 (11)5工程概况 (11)6使用条件 (11)7技术要求 (12)7.1箱式变电站房的基本功能定义 (12)7.2电气接口特性基本要求 (13)7.3箱式变电站箱体要求 (17)8项目需求 (19)8.1货物需求及供货范围 (19)8.2必备的备品备件、专用工具和仪器仪表供货表 (20)8.3图纸提交单位 (21)9技术资料及交付进度 (21)9.1一般要求 (21)9.2资料交付基本要求 (22)10设备监造(检验)和性能验收试验 (23)10.1概述 (23)10.2工厂检验 (24)10.3设备监造 (24)10.4性能验收试验 (25)10.5技术服务和设计联络 (26)11包装、运输和安装 (28)说明1. 本技术规范书分为通用部分、专用部分。
2. 本技术规范书通用部分条款及专用部分固化的参数原则上不能更改一、技术协议通用部分1总则1.1综述1.1.1 投标人应具备招标公告所要求的资质,具体资质要求详见招标文件的商务部分。
1.1.2 本技术规范书包括通用部分和专用部分。
投标方提供的箱式变电站箱体符合技术规范书所规定的要求。
1.1.3 本技术规范书提出了对箱式变电站箱体的技术参数、性能、结构、试验等方面的技术要求。
1.1.4 作为负责任和专业的投标方,投标方被认为在投标前已认真、仔细审查了技术规范书,技术规范书中的任何错误、不准确、遗漏项等均不能解除投标方应提供符合国内外先进安全、性能、环保标准的优质、可靠产品应负的责任,投标方对投标设备对国内外先进、强制标准的符合性和投标设备的正确性、可靠性负责。
箱变技术规范
箱变技术规范总则1.1 本技术规范提出了对10kV箱式变旳功能设计、构造、安装和试验等方面旳技术规定。
1.2 本技术规范提出旳最低程度旳技术规定,并未对一切技术细节作出规定,也未充足引述有关原则和规范旳条文。
规定投标方提供符合本协议书和国家、行业原则旳优质产品。
1.3 本技术规范所使用旳原则如与投标方所执行原则不一致时,应按水平较高原则执行。
1.4 本协议书经买卖双方确认后作为协议旳技术附件,与协议正文等同法律效力。
随协议一起生效。
本协议书未尽事宜,双方协商确定。
2、技术原则.2工程条件a、系统额定电压:10kVb、最高运行电压:12kVb、系统额定频率:50HZc、系统中性点接地方式:非有效接地系统4、技术规定4.1总体规定箱式变电站由高压柜、低压配电屏、配电变压器及外壳四部分构成,变压器选用油变即S11-M-315kVA,10±2*2.5%/0.4,详细变压器容量参照招标图纸。
10kV高压柜采用负荷开关设备。
低压主进开关采用框架开关,低压出线选用塑料外壳式开关(均为复式脱扣器)。
高、低压进出线均采用母排出线。
4.2 高压开关柜** 高压选用负荷开关。
其额定参数,技术规定,型式试验项目和方式、标志、包装、运送、储存等规定、产品性能符合GB3906-91《3~35KV交流金属封闭开关设备》、IEC298旳规定。
4.2.2高压开关柜柜门上均应有明显旳带电警示标志。
4.2.3高压室门旳内侧应标出主回路旳线路图,同步应注明操作程序和注意事项。
高压配电间隔旳门面上应标出主回路图。
信号灯及仪表旳装设位置应易于观测和安全地更换。
电缆室旳高度应满足安装、试验、维修旳规定。
4.2.4高压单元安装带电显示屏,其安装位置应便于观测。
4.3. 高压负荷开关4.3.1 负荷开关为选用优质三工位开关,详细参数应与型式试验汇报相吻合。
4.3.2 采用免维护设计旳户外型。
4.3.3 环网柜具有完善旳五防联锁功能(机械联锁)。
变电站箱体打胶工艺守则
工艺孔打胶处图一:门板工艺孔打胶效果示意图涂色部分及两侧为打成后的胶体图二:门板缝隙处打胶效果示意图打胶位置:左右活门打胶位置如图三箭头指向部分所示,该位置的一条横向缝隙均需打胶处理;所有封门及变压器室门板不需要做打胶处理。
共11页第3页图三:左右活门侧边打胶处3.1.2框架打胶工艺流程1)框架:门板框架的四角位置(见图四中实心黑圈标注)打胶工艺流程a)打胶条件:活门框架四角位置打胶时应在门板密封条安装前,胶体凝固后方可安装密封条(凝固时间参见3.1.1.1e项);封门框架打胶位置与活门相同,密封条在打胶完成后便可安装;b)打胶前使用毛刷刷去需打胶处缝隙的灰尘,再用湿抹布进行擦拭清洁,清洁打胶缝隙及周围区域,待晾干后(约3分钟)方可打胶;c)打胶时胶枪枪头与缝隙所呈角度45°并均速移动,为保证单位时间胶枪出胶量相同,移动过程推胶力度大小一致;d)打胶时,同一缝隙应一气呵成,中间尽量避免搭接现象;e)打成后的胶体内不应有灰尘杂物、应均匀饱满、无毛刺、无气孔、无漏孔,厚度约3-5mm;(如图五、图六)f)打胶完成后应将活门敞开,防止未凝固的胶体有关门时与密封胶条粘连。
共11页第4页图四:框架门板四角位置打胶位置图五:打胶效果示意图共11页第5页图六:打胶效果示意图2)框架:位于框架下边缘位置(打胶位置见图七箭头所指)打胶工艺流程图七:框架下边缘打胶位置图八:打胶效果示意图顶盖对接处打胶工艺流程打胶条件:顶盖安装就位后可进行打胶密封处理;使用橡胶锤敲击顶盖对接处侧板,使两侧板距离小于3mm;使用湿沫布对所需打胶处理的侧边进行擦拭清洁,去除表面灰尘及油污,分钟)方可打胶;打胶范围为整个对接缝隙(图九所示),打胶时自一侧向另一侧填充,填充效果如图十所示、示意图如图十一所示。
要求胶体填充缝隙深度不小于共11页第7页图九:顶盖打胶区域示意图十:顶盖对接缝隙处打胶效果示意图十一:顶盖对接缝隙处打胶示意图2)顶盖扣板固定螺栓处打胶工艺流程阴影为打胶区域顶盖胶体顶盖两侧边螺栓胶体图十二:顶盖扣板固定螺栓胶体效果图顶盖扣板两侧铆钉处打胶工艺流程打胶条件:顶盖扣板安装就位并铆接后;使用湿沫布对所需打胶处理的侧边进行擦拭清洁,去除表面灰尘及油污,分钟)方可打胶;打胶时自外向内均匀涂抹,直至将整个铆钉完全包裹,厚度顶盖扣板两侧打胶工艺流程打胶条件:顶盖扣板安装就位并将固定螺栓紧固后可进行打胶密封处理;使用湿沫布对所需打胶处理的侧边进行擦拭清洁,去除表面灰尘及油污,分钟)方可打胶;打胶范围为顶盖扣板两侧与顶盖搭接区域(图十三)。
箱变电气装置通用工艺技术文件
20
3、箱变的三室专用接地导体应相互联接,否则应通过专用的端 子可靠的连接在一起。
4、箱变接地线为明敷安装,应便于检查,敷设位置不能妨碍其 它设备的拆卸与检修,支持间距在水平直线部分宜为0.5~1.5m, 垂直部分宜为1.5~3m,转弯部分宜为0.3~0.5m。
2020/4/5
新疆新特顺电力设备有限责任公司
(第一个数字)
/□——变压器额定容量kVA 一般装于箱变内的变压器最大容量1600kVA、频率50Hz的
户外配电装置
2020/4/5
新疆新特顺电力设备有限责任公司
2
相关国家标准
➢ GB/T17467-1998 《高压/低压预装式变电站》 ➢ DL/T537-2002 《高压/低压预装式箱式变电站选用导
6、变压器固定:
(1)变压器就位后校平整,变压器顶面应水平,允许偏差5mm。
(2)变压器固定用镀锌螺栓连接。
7、安全注意事项: (1)吊装作业开始前,索具、机具必须先经过检查,不合格
的不得使用。 (2)变压器吊装时钢丝绳应系在油箱专供起吊整体的吊耳上,
并防止变压器倾倒。 (3)变压器装配时应注意保护好箱变外壳,避免磕碰。
2020/4/5
新疆新特顺电力设备有限责任公司
13
变压器装配质量标准
2020/4/5
新疆新特顺电力设备有限责任公司
14
母线加工及装配工艺技术规范
2020/4/5
新疆新特顺电力设备有限责任公司
15
母排加工安全注意事项: (1)母线切割加工时要做好防护措施,母线折弯机的使用
严格按产品说明书进行。 (2)母线用液化气烘烤热缩套时,应清理周围易燃物品。 (3)使用电气设备,电动工具要有可靠的安全接地(接
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
箱式变电站总成工艺守则
文件编号: ZC/QS-21-2010
版次:第一版(A版)
编制:日期:
审核:日期:
批准:日期:
受控编号:
2010年10月20日发布2010年11月1日实施
华北中诚科技有限公司
文件更改控制页
1、总则
本守则适用于我公司生产的箱式变电站总成工序,即把检验合格的低压配电柜、高压配电柜、电容柜、变压器、箱变壳体按图纸要求和一定顺序组装成箱式变电站产品的过程。
2、设备和材料
2.1设备
2.1.1平板液压车;行吊车;母排加工机;电焊机。
2.2材料
2.2.1母排、绝缘导线、接线端子、标识管、热缩管、电工漆、螺栓;焊条;垫铁。
2.3工具
2.2.1电钻、扳手、螺丝刀、铁锤、撬杠、克丝钳、尖嘴钳、偏口钳、电工刀。
3、工艺准备要求
3.1.1熟悉图纸或技术交底,了解装配箱变所需部件、材料,了解箱变内部各部件排列顺序。
3.1.2检查高低压配电柜、电容柜、变压器、箱变壳体是否具备安装条件,只有经过过程检验并合格的过程产品才能用于箱变装配。
4、工艺过程
4.1部件安装
4.1.1把箱变壳体搬运到装配车间,清理内部环境,按图纸标注粘贴柜号标志。
4.1.2按图纸要求排列顺序把低压柜、变压器、高压柜分别装入箱变壳体的低压室、变压器室、高压室。
应注意低压柜、高压柜进线和出线的排列顺序,不能颠倒。
4.1.3用撬杠、垫铁调整低压柜、高压柜的位置,使其各自排列整齐,各自的
4.1.4调整好柜的排列后,用电焊机把配电柜底座与箱变壳体底座槽钢点焊在一起,焊接部位应选择易于操作的部位,以免日后维修不能移动配电柜。
4.1.4变压器安装
a)安装前应检查变压器器身,左右紧固螺栓应紧固,密封完好,无漏油现象,绝缘件无裂痕和破损。
b)按装轨距与变压器安装尺寸应配合,安装导轨水平。
c)用螺栓把变压器和箱变底座连接,并紧固。
4.2一次母线安装
4.2.1一次母线安装按照本公司ZC/QS-19-2010《成套电气一次母线工艺守则》的相关规定执行。
4.2.2母线经高、低压室穿过隔断进入变压器室,在隔断处应采取绝缘措施,高压部分才有高压套管,低压部分可以选用热缩管、绝缘板的材料,但应注意各自的安装距离。
4.3二次线安装
4.3.1箱式变电站二次线安装执行本公司ZC/QS-20-2010《成套电气二次线工艺守则》的规定。
4.3.2二次线穿过隔断在低压室、高压室、变压器室连接时应采取相应的保护措施。
4.4保护电路安装
4.4.1高低压柜接地、变压器接地应与箱变壳体主接地点可靠连接。
5、自检
5.1箱变内高低压柜、变压器接地应可靠,漆层完好,清洁整齐。
5.2高低压柜内的电器元件应齐全完好,联锁装置动作正确,安装位置正确,固定牢固,标识清晰。
5.3所有二次接线应准确,连接牢固,标识齐全清晰,绝缘符合要求。
5.4防护网、照明装置、联锁装置齐备完好。
5.5箱式变电站安全警示标识、功能用途标识齐全、完好。
5.6铭牌符合产品标准的要求。
6、过程结束
6.1工作完毕或到下班时间应关闭安装用电源,清理好工具和技术资料。
6.2清理好箱式变电站内外环境,关好箱门,做好状态标识。
6.3填写相关记录表格。
