常用低压熔断器.
常用低压电器_继电器、熔断器和低压隔离器
3 电磁式交流接触器的结构
灭弧系 统
触点系 统
(1)结构： 接触器主要由电磁系 统、触点系统、灭弧系统 及其它部分组成。
电磁系 统
主触头接线柱
接触器外形
三对主触头
线圈接线柱
灭弧罩
结构示意图
接触器的工作原理
当接触器的励磁线圈通电后，在衔铁 气隙处产生电磁吸力，使衔铁吸合。 由于主触点支持件与衔铁固定在一起， 衔铁吸合带动主触点也闭合，接通主 电路。与此同时，衔铁还带动辅助触 点动作，使动合触点闭合，动断触点 断开。 当线圈断电或电压显著降低时，电磁 吸力消失或变小，衔铁在复位弹簧的 作用下打开，使主、辅触点恢复到原 来的状态，把电路切断。
(1) 电磁系统 铁心
线圈
衔铁
(2) 触头系统
主触头
辅助触头
(3) 灭弧装臵 主触头
磁吹线圈
灭弧罩
直流接触器
直流接触器与交流接触器的工作原理相同。结构 也基本相同，不同之处是，铁心线圈通以直流电， 不会产生涡流和磁滞损耗，所以不发热。为方便 加工，铁心由整块软钢制成。为使线圈散热良好， 通常将线圈绕制成长而薄的圆筒型，与铁心直接 接触，易于散热。 常用的直流接触器有：CZ0、CZ18等系列。
热继电器——常用型号说明
JR36系列热过载继电器主要适用于交流50Hz，额定绝 缘电压至690V以下，电流至160A的电力系统中作为三 相交流电动机的过载保护、断相保护。 JR36系列热过载继电器还可以与CJ10的替代产品 CJT1组成磁力起动器。 JR36继电器是在JR16B上改进设计的，其安装方 式和安装尺寸与JR16B完全一样，是JR16B有替代产品 。
热继电器——常用型号说明
JRS1系列热继电器适用于交流50Hz、主电路额定电压至 660V、额定电流0.1至80A的电路中，供交流电动机的过载 及断相保护用。它具有差动机构和温度补偿动能，可与 CJX2系列交流接触器插接安装。
低压一次设备
低压一次设备低压一次设备是指供电系统巾电压为1000V及以下的电气设备。
企业供电系统中常用的低压一次设备有低压熔断器、低压刀开关、低压断路器等。
一、低压熔断器低压熔断器主要是实现低压配电系统的短路保护，有的熔断器也能实现过负荷保护。
低乐熔断器的类型很多．打插入式、螺旋式、大填料密闭管式、有填料封闭管式以及引进技术生产的有填料管式等。
下面主要介绍在企业供电系统中应用较多的无填料密闭管式(RM10型)、螺旋式(RLL型)和有填料封闭管式RTO型)熔断器。
国产低压熔断器个型号的表示和含义如下：(一)RMl0型密闭管式熔断器RM10型熔断器主要由纤维熔管、变截面锌熔片和触头底座等部分组成。
钽电容其熔管及变截面锌熔片结构如图4—13所示。
其熔管内的锌熔片之所以制成宽窄不一的变截面，目的在十改善熔断器的保护性能。
短路时，短路电流首先使熔片窄部加热熔断，使焙管内形成儿段串联短弧，而且中段熔片熔断后跌落，迅速拉长电弧，使电弧迅速熄灭。
在过负荷电流通过时，由于加热时间较长，熔片窄部散热较好，因此，往往不在窄部熔断，而是在宽窄之间的斜部熔断。
当熔片熔断时，纤维管的内壁将有极少部分纤维物质因电弧烧灼而分解，户：牛高压气体．压迫电弧，加强离子的复合，从而改善灭弧性能。
但总的说来这种熔断器的灭弧断流能力仍不强，不能在短路电流到达冲击佰之射完全熄弧，因此，属于“非限流式”熔断器。
RM10型熔断器结构简单、价廉、更换方便，闲此，现在仍较普遍地应用在低乐配电装置中。
(二)RL型螺旋式熔断器螺旋式熔断器主要由瓷座、熔体管、瓷帽等组成。
如图4—14所水，其熔体管是一个资管，内装有石英砂和熔丝，熔丝的两端焊在熔体两端的导电金属端盖上，其上端盖中打—‘个红色的熔断指示器，当熔体熔断时，钽电容熔断指尔器会自动弹出脱落，透过瓷幅上的玻璃孔可以看见。
RI‘型熔断器结构简单、更换熔体方便，广泛应用在企业500V以下的电路小，用来保护线路、照uj设备及小容量屯动机。
介绍低压熔断器的种类、应用场景等。
介绍低压熔断器的种类、应用场景等。
低压熔断器是一种用于保护电路的设备，当电路中的电流超过规定值时，熔断器会因过热而熔断，从而切断电流，保护电路免受进一步的损害。
以下是低压熔断器的种类、应用场景等介绍：一、种类1.插入式熔断器：这种熔断器被设计成可插入和拔出电路的方便性。
当需要更换熔断器或修理电路时，只需要把插入式熔断器从电路中断开，更换或修理完成后，再把新的熔断器插回电路中。
2.螺旋式熔断器：这种熔断器的特点是具有螺旋形的金属外壳，内部装有熔丝。
当电路发生过载或短路时，熔丝会因过热而熔断。
3.快速动作式熔断器：这种熔断器的设计目标是快速切断过载电流或短路电流，防止可能的设备损坏或火灾。
4.慢速动作式熔断器：这种熔断器的设计目标是允许在电流超过正常值时，通过热量的累积来切断电流，适用于不需要快速反应的场合。
二、应用场景1.家庭和商业用途：低压熔断器通常被用于家庭电路和商业设施中，保护各种电器设备，如电冰箱、洗衣机、空调等。
2.工业用途：在工业环境中，低压熔断器被用于保护各种电动机、发电机、变压器等电气设备。
3.控制系统：在控制系统，如PLC、DCS等中，低压熔断器被用于保护电路板和连接线缆免受过载和短路的影响。
4.汽车和运输设备：在汽车和各种运输设备中，如飞机、火车、汽车等，低压熔断器被用于保护电路系统，防止过载和短路对车辆运行的影响。
5.电子设备：在计算机、打印机、复印机等电子设备中，低压熔断器被用于保护电路板和电子元件免受过载和短路的影响。
需要注意的是，选择适合应用场景的低压熔断器需要考虑其额定电压、额定电流、类型、安装方式等因素。
同时，在安装和使用低压熔断器时，需要严格遵守相关规定和操作要求，以确保其正常工作和有效性。
常用低压电器型号,用途及特性.
国ABB公司制造技术的产品。
T16、T25热继电器采用摩擦脱扣式动作机构，带断相运转保护；T85、TSA45采用拉簧式脱扣动
作机构（跳跃机构），带断相保护；T170、T105采用背包跳跃机构，T250、T370采用主回路带
二. 接触器与电磁起动器,电磁铁.
1.交流接触器. 2.电磁起动器. 3.电磁铁.
1.交流接触器:
CJX3系列交流接触器适用于交流50Hz或60Hz电压至660V、电流至400A（380VAC3使用类别）的电力
线路中供远距离接通或分断电路用，可频繁地起动及控制交流电动机。CJX3-□Ａ、CJX３－□B系列
继电器动作与否。按动检验按钮，断开常闭触点，即可检查通电后控制回路的动作情况。
当主电路中电动机过载或断相时，热继电器动作，同时动作脱扣指示件弹出，显示热继电器已动作。
热继电器可手动复位，也可自动复位，复位后，热继电器即可再次投人工作。
T系列热继电器适用于交流50或60Hz、额定电压至660V、额定电流至500A的电力线路中，用作三
用耐弧塑料弧罩。
B9～B30可快速安装在符合欧洲标准35EN50022的安装卡轨上。
2.电磁起动器:
用途及特点:
QC25系列电磁起动器适用于交流50Hz或60Hz、额定工作电压660V及以下、额定工作电流150A及以下
的电路中，供交流电动机的直接起动、停止与正反向运转的控制，对电动机具有过负载、断相和失压
下部还装有卡轨安装用的锁扣，可安装于IEC标准规定的35mm宽帽形安装轨上，拆装方便。CJ20-40及以
上的接触器为两层布置正装式结构，主触头和灭弧室在上，电磁系统在下，两只独立的辅助触头组件布置
常用低压电器.开关和组合开关.熔断器.接触器

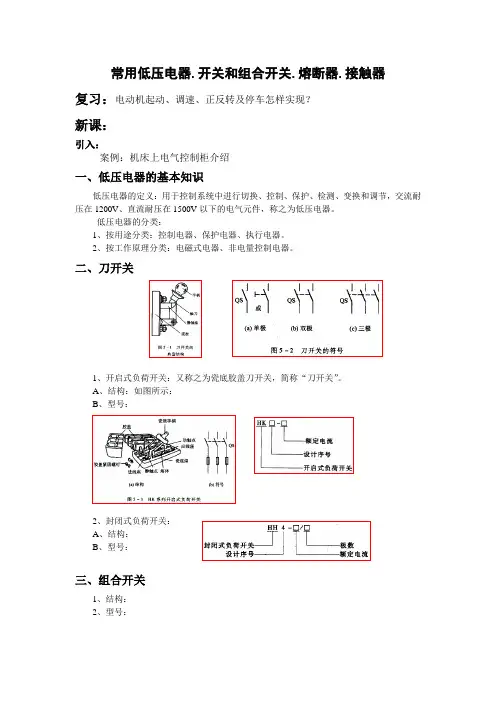

常用低压电器.开关和组合开关.熔断器.接触器复习：电动机起动、调速、正反转及停车怎样实现？新课：引入：案例：机床上电气控制柜介绍一、低压电器的基本知识低压电器的定义：用于控制系统中进行切换、控制、保护、检测、变换和调节，交流耐压在1200V、直流耐压在1500V以下的电气元件，称之为低压电器。
低压电器的分类：1、按用途分类：控制电器、保护电器、执行电器。
2、按工作原理分类：电磁式电器、非电量控制电器。
二、刀开关1、开启式负荷开关：又称之为瓷底胶盖刀开关，简称“刀开关”。
A、结构：如图所示：B、型号：2、封闭式负荷开关：A、结构：B、型号：三、组合开关1、结构：2、型号：四、熔断器熔断器是一种用于短路保护的电器。
具有结构简单、便宜、维护方便。
1、结构和工作原理1、结构：2、工作原理：是利用金属导体串联在被保护电路中，当电路发生短路、过流故障时，自身产生的热量使熔体熔断，达到分断电路与电源的联系，起到保护作用。
2、常用的低压熔断器有半封闭插入式、无填料封闭管式、有填料封闭管式、自复式四种。
1、RC1A系列插入式熔断器：A、型号：B、结构：C、用途：在380V低压电路中，电流200A以下环境中，作短路保护。
2、RL1系列螺旋式熔断器：是属于有填料封闭管式。
A、结构：B、用途：RL1系列熔断器广泛用于控制箱、配电屏、机床设备及振动大的场合，在500V、200A以下的电路中作短路保护。
3、RM10系列无填料封闭管式熔断器A、结构：B、用途：主要用于交流380V、直流440V以下，动力网络和成套设备中，作导线、电缆及大容量电气设备作短路保护。
C、型号：4、RT0系列有填料封闭管式熔断器：A、结构：B、型号：C、用途：同RM10系列。
5、快速熔断器：用于半导体器件的保护，具有熔断速度快的特性，6、自复式熔断器：它是一种限流电器，可多次重复使用，其本身不具备分断能力，与断路器串联使用时，能提高断路器的分断能力。
低压熔断器的工作原理
低压熔断器的工作原理
低压熔断器是一种常用的电气保护元件，其主要作用是在电路中起到熔断作用，当电路中的电流超过熔断器额定电流时，熔断器将自动熔断，从而保护电路不被过大电流烧坏。
低压熔断器的工作原理基于热膨胀和热传导的特性。
熔断器的构造一般包括熔丝、熔片和触头等部分。
熔丝是熔断器的核心部件，它一般由低熔点的金属制成，如铅、银、锡等。
当电路中的电流超过熔断器额定电流时，熔丝会被加热，由于金属的热膨胀特性，熔丝会在一定长度内膨胀变形，最终熔断断开电路，从而实现保护作用。
除了熔丝外，熔断器内还常常装有熔片。
熔片是一种带有电阻的金属片，在高电流通过时会受到加热，从而产生热量。
熔片的作用是在发生熔丝断开后，通过自身的热传导作用把电流断路。
在这种情况下，熔片不会熔断，只是断开电路，因此熔片的作用在保护电路的同时，也可以保护熔丝，延长熔断器的使用寿命。
除了熔丝和熔片外，触头也是低压熔断器的重要部分。
触头通常由高导电率的材料制成，如铜、铝等，它们的主要作用是将电流引入熔丝和熔片，从而实现保护电路的功能。
在实际使用中，触头的接触质量会对熔断器的使用寿命产生重要的影响，因此需要注意触头之间的接
触质量和触头与其他部件的连接质量。
总之，低压熔断器的工作原理是基于热膨胀和热传导的特性，通过熔丝和熔片的熔断和断路，实现对电路的有效保护。
在使用过程中需要注意触头的接触质量和其他部件的连接质量，以确保熔断器的性能和寿命。
常用低压断路器的分类
常用低压断路器的分类1.引言1.1 概述低压断路器是一种用于保护电气设备和线路免受过载和短路故障的电器设备。
它是电力系统中不可或缺的重要组成部分。
低压断路器的主要功能是在电流超过额定值时自动切断电路，以保护设备和线路免受电流过载的损害。
同时，它还能够在电路出现短路故障时迅速切断电流，以防止电流过大造成的设备损坏和人身伤害。
根据其结构和工作原理的不同，常用低压断路器可以分为多种不同的分类。
一般可以根据断口数量和断电方式来进行分类。
根据断口数量的不同，低压断路器可以分为单断口断路器和多断口断路器。
单断口断路器一般适用于单相电路，而多断口断路器则适用于三相电路。
根据断电方式的不同，低压断路器又可以分为热磁式断路器和电子式断路器。
热磁式断路器一般采用热熔丝或磁力释放装置，通过温度或磁场的变化来实现切断电流的功能。
电子式断路器则采用电子元器件控制，具有更高的切断速度和更精确的保护性能。
此外，根据其使用场景和保护功能的不同，低压断路器还可以进一步细分为空气断路器、真空断路器、油封断路器、气体断路器等。
它们各自具有不同的特点和适用范围，可以满足不同电气系统的保护需求。
总之，常用低压断路器的分类主要基于断口数量、断电方式以及使用场景和保护功能。
了解这些分类对于正确选择和使用低压断路器具有重要的指导意义。
在接下来的文章中，我们将会更详细地介绍和探讨这些不同分类的低压断路器。
1.2文章结构文章结构的目的是为了给读者提供一个清晰的框架，使他们可以更好地理解文章的构成和内容。
通过合理的结构安排，读者能够顺利地跟随文章的思路和逻辑展开阅读，从而更好地理解和掌握文章中所讨论的内容。
本文的结构主要包含引言、正文和结论三个部分。
其中，引言部分主要对文章进行概述，介绍了低压断路器的定义和作用，同时明确了文章的目的。
正文部分则是详细讨论了常用低压断路器的分类。
最后，结论部分对常用低压断路器的分类进行了总结，并展望了低压断路器的未来发展。
二、常用低压熔断器
常用低压熔断器1.熔断器型号及含义2.RC1A系列瓷插式熔断器特点结构简单，价格低廉，更换方便，使用时将瓷盖插入瓷座，拔下瓷盖便可更换熔丝应用额定电压380V及以下、额定电流为5～200A的低压线路末端或分支电路中，作线路和用电设备的短路保护，在照明线路中还可起过载保护作用3 .RL1系列螺旋式熔断器特点熔断管内装有石英砂、熔丝和带小红点的熔断指示器，石英砂用以增强灭弧性能。
熔丝熔断后有明显指示应用在交流额定电压500V、额定电流200A及以下的电路中，作为短路保护器件4.RM10系列封闭管式熔断器特点熔断管为钢纸制成，两端为黄铜制成的可拆式管帽，管内熔体为变截面的熔片，更换熔体较方便应用用于交流额定电压380V及以下、直流440V及以下、电流在600A 以下的电力线路中5 .RT0系列有填料封闭管式熔断器特点熔体是两片网状紫铜片，中间用锡桥连接。
熔体周围填满石英砂起灭弧作用应用用于交流380V及以下、短路电流较大的电力输配电系统中，作为线路及电气设备的短路保护及过载保护6.NG30系列有填料封闭管式圆筒帽形熔断器特点熔断体由熔管、熔体、填料组成，由纯铜片制成的变截面熔体封装于高强度熔管内，熔管内充满高纯度石英砂作为灭弧介质，熔体两端采用点焊与端帽牢固连接应用用于交流50Hz、额定电压380V、额定电流63A及以下工业电气装置的配电线路中7.RS0、RS3系列有填料快速熔断器8 .自复式熔断器特点在故障短路电流产生的高温下，其中的局部液态金属钠迅速气化而蒸发，阻值剧增，即瞬间呈现高阻状态，从而限制了短路电流。
当故障消失后，温度下降，金属钠蒸气冷却并凝结，自动恢复至原来的导电状态应用用于交流380V的电路中与断路器配合使用。
熔断器的电流有100A、200A、400A、600A四个等级常见低压熔断器的主要技术参数类别型号额定电压(V)额定电流(A)熔体额定电流等级(A)极限分断能力（kA）功率因数瓷插式熔断器RC1A38052、50.250.810152、4、6、106、10、150.53020、25、30 1.50.76010020040、50、6080、100120、150、20030.6螺旋式熔断器RL150015602、4、6、10、1520、25、30、35、40、50、6023.5≥0.310020060、80、100100、125、150、2002050RL250025601002、4、6、10、15、20、2525、35、50、6080、100123.5常见低压熔断器的主要技术参数类别型号额定电压(V)额定电流(A)熔体额定电流等级(A)极限分断能力（kA）功率因数无填料封闭管式熔断器RM10380156、10、15 1.20.86015、20、25、35、45、603.50.710020035060、80、100100、125、160、200200、225、260、300、350100.35600350、430、500、600120.35有填料封闭管式熔断器RT0交流380直流44010020040060030、40、50、60、100120、150、200、250300、350、400、450500、550、600交流50直流25＞0.3。
低压熔断器-PPT课件
——提供能源 ——控制设备 ——原 动 机 ——传动机构 ——工作机构
讲授新课
N ew knowledge
电力拖动控制线路
*
*
3
of
25
Positive inversion Three-phase asynchronous electrical
5
of
25
Positive inversion Three-phase asynchronous electrical
讲授新课
N ew knowledge
电力拖动控制线路
*
*
一、熔断器的结构与主要技术参数 1.熔断器的结构 熔断器主要由熔体、安装熔体 熔管和熔座三部分组成。 熔体是熔断器的核心，常做成丝状、片状或栅状，制作熔体的材料一般有铅锡合金、锌、铜、银等。 熔管是熔体的保护外壳,用耐热绝缘材料制成,在熔体熔断时兼有灭弧作用。 熔座是熔断器的底座，作用是固定熔管和外接引线。
RL1
500
15 60
2、4、6、10、15 20、25、30、35、40、50、60
2 3.5
≥0.3
100 200
60、80、100 100、125、150、200
20 50
RL2
500
25 60 100
2、4、6、10、15、20、25 25、35、50、60 80、100
1 2 3.5
5
of
电力拖动控制线路与技能训练
什么是电力拖动 电压电器的分类和常用术语 低压熔断器
低压电器的分类和常用术语
低压熔断器
Positive inversion Three-phase asynchronous electrical
低压熔断器原理
低压熔断器原理
低压熔断器是一种常用的电气保护装置，用于保护电路免受过载和短路等异常情况的影响，避免电路故障和火灾等事故的发生。
其工作原理主要包括熔丝热融和电磁释放两种机制。
熔丝热融是低压熔断器的主要工作原理。
这种熔断器内部有一根特殊材料制成的导线，称为熔丝。
熔丝的导电能力通常较低，可以说是熔断器中的“弱环节”。
当电路中的电流超过了熔丝所能承受的额定值时，熔丝就会发生热量累积，逐渐升高温度。
当熔丝达到其材料的熔点时，它就会融化断开，从而切断电路，起到保护的作用。
电磁释放是低压熔断器的辅助工作原理。
在某些特殊情况下，熔丝热融不能及时切断电路，如电路中的短暂过电流或电弧故障。
这时，电磁释放机构会发挥作用。
电磁释放机构通常由线圈、铁芯和触发装置等组成。
当短路或过载电流持续存在时，线圈产生磁场，通过触发装置切断电路。
低压熔断器的选择应根据电路的额定电流和额定电压等参数来进行。
对于长时间工作在额定条件下的电路，可以选择具有较低中断能力的熔断器。
而对于负荷较大的电路，需要选择中断能力较高的熔断器。
此外，还要注意低压熔断器的安装和使用要符合相应的标准和要求，以确保其正常工作，并提高电路的安全性。
常用低压电器选用方法
一、熔断器的选用1、熔断器选择根据使用环境和负载性质选择适当类型熔断器；熔断器额定电压必须等于或大于线路额定电压；熔断器额定电压必须等于或大于所装熔体的额定电流；熔断器的分断能力应大于电路可能出现的最大短路电流；熔断器在电路中上、下两级的配合应有利于实现选择性保护。
2、熔体额定电流的选择对照明、电热等电流较平稳、无冲击电流的负载短路保护，熔体的额定电流应等于或稍大于负载的额定电流。
对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流，即IRN应大于或等于1．5—2．5倍电动机额定电流IN对于频繁启动或启动时间较长的电动机，上式的系数应增加到3～3．5倍。
对多台电动机的短路保护，熔体的额定电流应大于或等于其中最大容量电动机的额陡电流的1，5～2，5倍加上其余电动机额定电流的总和∑IN，即在电动机的功率较大而实际负载较小时，熔体额定电流可适当小些，小到电动机启动时体不熔断为准。
熔断器额定电压和额定电流的选择熔断器的额定电压必须等于或大于线路的额定电压；熔断器的额定电流必须等于或大于所装熔体的额定电流。
熔断器的分断能力应大于电路中可能出现的最大短路电流。
二、接触器的选择A、选择类型根据接触器控制的电动机及负载电流类别选择。
B、选择接触器主触头额定电压额定电压≥负载回路额定电压。
C、选择主触头额定电流控制电阻性负载，额定电流等于负载工作电流；控制电动机，额定电流大于或稍大于电动机额定电流。
D、选择吸引线圈电压交流线圈：36V，110V，127V，220V，380V直流线圈：24V，48V，110V，220V，440V三、热继电器的选用方法1、保护长期工作或间断长期工作的电动机时热继电器选用根据电动机启动时间，选取6IN下具有相应可返回时间的热继电器，一般取可返回时间为（0 .5—0.7）的继电器动作时间。
一般,按电动机额定电流选取，使热继电器的整定电流为（0.95—1.05）IN，或选取整定电流范围的中间值为电动机的额定工作电流。
列举常用的低压电器
常用的低压电器有以下几种：
1. 刀开关：又称闸刀开关或隔离开关，是手控电器中最简单而使用又较广泛的一种低压电器。
2. 熔断器：也被称为保险丝，是一种安装在电路中，保证电路安全运行的电器元件。
熔断器广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
3. 低压断路器：曾称自动开关，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电等。
4. 接触器：是一种用于控制电路中远距离操作的开关设备，具有较大的电流和功率，主要用于接通和分断电路。
5. 继电器：是一种利用电磁原理来控制电路的开关元件，具有体积小、结构简单、可靠性高等特点。
继电器广泛应用于自动控制、信号传输和测量等电路中。
6. 主令电器：是一种在工业自动化控制中实现程序控制的开关元件，具有多个触点，可以控制多个电路的通断。
7. 低压配电箱：用于电能的输送和分配，包括各种开关、保护装置和终端、插座等。
8. 自动电器：通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器。
低压管装熔断器分类
电动机知识低压管装熔断器分类1）用于居所和类似场合，类型gG;2）用于工业场合，类型gG, gM或aM。
第一个字母表明熔断范围:*“g”表示是全范围熔断容量的熔断器;*“a”表示是部分范围熔断容量的熔断器。
第二个字母表明应用类别，这个字母准确说明了时间电流特性，常规的时间和电流。
举例:*"gG”表示通用的全范围熔断容量的熔断器;*“gM”表示用于保护电动机电路的全范围熔断容量的熔断器;*“aM”表示用于保护电动机电路的部分范围熔断容量的熔断器。
有些熔断器有“熔断器熔断”机械式指示器。
当流经熔断器的电流超过给定值一定时间后，熔断器装置通过熔断器熔丝切断电路。
电流/时间的关系由每种类型的性能曲线给出。
标准定义了两类熔断器:*用于居所，筒装，额定电流100A，指定类型为gG (IEC60269-1和3)。
*用于工业场合，筒装，类型gG(通用);gM、aM(用于电动机电路)，IEC60269-1和2。
熔断器温度分类：按材质分：可以分为金属壳，塑胶壳，氧化膜壳按温度可以分为:73度99度77度94度113度121度133度142度157度172度192度216度227度240度70度77度84度92度95度105度110度115度121度128度130度139度141度144度152度157度169度184度185度192度216度227度228度240度250度280度320度·电气知识：熔断器应用·熔断器特点和分类·小规模三项异步电动机的使用技巧·华力牌Y系列三项异步电动机Domain: dnf辅助More:d2gs2f ·华力Y系列三相异步电动机随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。
在电子技术飞速发展的今天，起重机与电子技术的结合越来越紧密，如采用PLC取代继电器进行逻辑控制，交流变频调速装置取代传统的电动机转子串电阻的调速方式等。
2低压熔断器演示文稿介绍
1）安装新熔体前，要找出熔体熔断原因，未确定熔断原因，不要拆换熔体试送； 2）更换新熔体时，要检查熔体的额定值是否与被保护设备相匹配；
3）更换新熔体时，要检查熔断管内部烧伤情况，如有严重烧伤，应同时更换熔管。 瓷熔管损坏时，不允许用其他材质管代替。
• 图3-11 RT0系列有填料封闭管式熔断器 • (a)外形；(b)结构；(c)锡桥 • 1-熔断指示器；2-石英砂填料； • 3-指示器熔丝；4-夹头；5-夹座； • 6-底座；7-熔体；8-熔管；9-锡桥
5. NG30系列有填料密闭管式（帽形）
• 由熔断体和熔断器支持件组成
• 6. RS0系列快速熔断器：
• 熔断器广泛应用于高低压配电系统和控制系统以 及用电设备中，作为短路和过电流的保护器，是 应用最普遍的保护器件之一。
• 一。作用：短路保护 • 图1-4 • 图1-5 • 应该串联在电路中 • 正常时： • 短路时：
熔管（内装熔体）和熔座
• 一。结构和技术参数
• 1. 包括三部分
• 熔断器主要由熔体、外壳和熔座3部分组成， 其中熔体是控制熔断特性的关键元件。熔 体的材料、尺寸和形状决定了熔断特性。 熔体材料分为低熔点和高熔点两类。
• 2. 技术参数 • 1）额定电压 • 2）额定电流 • 熔断器的额定电流与熔体的额定电流 • 3）分断能力 • 4）时间-电流特性（安-秒特性） • 反时限 • 熔化电流（临界电流） • 表1-3
二。常用的低压熔断器
举例：RC1A-15/10
• 常见种类
• 1.插入式熔断器：它常用于380V及以下电 压等级的线路末端，作为配电支线或电气 设备的短路保护用。的额定电流可按以下方法选择： • 1）、保护无起动过程的平稳负载如照明线路、电阻、电炉等时，熔
常用低压电器的作用、图形符号和文字符号
常用低压电器的作用、图形符号和文字符号（１）熔断器
作用：严重过载和短路保护
图形符号：
文字符号：FU
（２）组合开关
作用：用于机床上作电源的引入开关，也可用来接通和分断小电流电路。
图形符号：
文字符号：SA
（３）按钮开关
作用：在控制电路发出手动控制信号
图形符号：
文字符号：SB
（４）自动空气开关
作用：在电路正常工作条件下作为线路的不频繁接通和分断用，并在电路发生过载、短路及失压时能自动分断电路。
图形符号：
文字符号:QF
（５）交流接触器
作用：远距离频繁接通或断开交直流主电路及大容量控制电路。
图形符号：
文字符号：KM
（６）热继电器
作用：主要用于电动机的过载保护、断相保护、电流不平衡运行的保护，
图形符号：
热元件常闭触点
文字符号：FR
（７）时间继电器
作用：按照所需时间间隔，接通或断开被控制的电路
图形符号：
文字符号：KT
（８）速度继电器
作用：以旋转的速度信号的快慢为指令信号，与接触器配合实现对电
动机的反接制动。
图形符号：
文字符号：KS。
低压电器练习题.
二、选择题：
1、容量较大的交流接触器宜采用（ ）灭弧。
A、灭弧栅片 B、双断口触点
C、电动力
D、磁吹式
2、接触器CJ20—25的主触点的额定电流最大可选
（ ）。
A、15A
B、20A C、25A D、35A
3、直流接触器的主触点一般采用（ ）。
A、桥式触点 B、主触点
C、辅助触点
D、指形触点
4、直流接触器电磁系统中，铁心的材料主要是用整
熔断器
一、填空题： 1、电力拖动根据生产机械上电动机的数量可分为 （ ）和（ ），按所用电动机的类型分为（ ）和 （ ）。 2、电力拖动的电气控制方法有（ ）、（ ）、 （ ）、（ ）。 3、低压电器是指工作在（ ）。 4、低压电器按它在电气线路中所处的地位和作用可 分为（ ）和（ ）两大类。 5、熔断器是电网和用电设备中最常用的（ ），其 主体是用（ ）金属丝或金属薄片制成的熔体，（ ） 在被保护的电路中。
7、常用低压熔断器有（ ）、（ ）和（ ）。 8、熔断器RLS2—30的熔体的额定电流最大可以是 （ ）。 9、由铅锡锌等低熔点金属制成的熔体多用于（ ） 的电路中。 10、断器是根据电流的（ ）原理工作的。
二、选择题：
1、如果一台三相异步电动机的额定电流IN =10A，进 行频繁的带负载起动，熔体的额定电流应选（ ）。
4、熔断器在烧断后，应立即更换新的熔断器。（ ） 5、熔断器在安装时，应下接线板与电源相连接，连 接金属螺纹的接线端与用电设备的导线相连接。（ ）
四、简答题： 1、如何选择熔断器？
刀开关和转换开关
一、填空题： 1、刀开关和转换开关都是手动操作的电器，一般用 来（ ），也可作为（ ）。 2、刀开关按灭弧装置情况可分为（ ）和（ ）， 按操作方式可分为（ ）和（ ）。 3、常用的刀开关有（ ）和（ )两种。 4、开启式刀开关上的两块胶盖是为了防止（ ）。 5、开启式负荷开关常用作（ ），也可用于（ ）。 6、封闭式负荷开关是由（ ）、（ ）、（ ）、 （ ）、和（ ）制成的。其中操作机构还具有 （ ）。 7、转换开关是一种（ ）、（ ）、（ ）的电器。 8、倒顺开关可用于控制（ ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、瓷插式熔断器
插入式熔断器
RC1插入式熔断器的结构
二、螺旋式熔断器
螺旋式熔断器
螺旋式熔断器主要应用于交流电压380V电流强度200A以内的电力线路和 用电设备中作短路保护。特别是在机床电路中应用的比较广泛。
二、螺旋式熔断器
螺旋式熔断器
1-瓷套 2-熔断管 3-下接线座 4-瓷座 5-上接线座 6-瓷帽 1 2
与RL1系列完全相同。常用的型号有RLS系列、RS0系列等，RLS系列主要
用于小容量硅元件及其成套装置的短路保护；RS0系列主要用于大容量晶闸 管元件的短路保护。
五、自复式熔断器
自复式熔断器
常用型号为RZ1系列。 自复式熔断器的熔体是应用非线性电阻元件制成的（金属钠、特殊合金等）。 高温下，金属钠迅速气化，电阻剧增，限制了电流的进一步增大。电流减小后，重 新恢复导电状态。
3 4
5
6
三、封闭式熔断器
1. RM10系列
1-夹座 2-熔断管 3-钢纸管 4-黄铜套管 5-黄铜帽 6-熔体 7-刀型夹头
三、封闭式熔断器
2. RT0系列有填料封闭管式熔断器
1-熔断指示器 2-石英砂填料 3-指示器熔丝 4-夹头 5-夹座 6-底座 7-熔体 8-熔管 9-锡桥
三、封闭式熔断器
专业
专注
专心
化工行业企业案例
——常用抵押熔断器
单位：山东轻工职业学院
主讲：宋希涛
目
录
1 2 3 4
插入式熔断器 螺旋式熔断器 封闭式断器
插入式熔断器
插入式熔断器主要应用于额定电压380V以下的电路末端，作为供配电系 统中对导线、及电气设备（如电动机、负荷电器）以及220V单相电路（例如 民用照明电路及电气设备）的短路保护电器。
3. NG30系列有填料封闭管式圆筒帽形熔断器
四、快速熔断器
快速熔断器
常用的有RLS系列螺旋式快速熔断器。 快速熔断器又称半导体元件保护用熔断器。由于半导体元件承受过电 流的能力很差，因此要求短路保护元件具有快速动作的特征。快速熔断器就 是在RL1系列螺旋式熔断器的基础上，为保护半导体元件而设计的，其结构
谢谢大家！
